MANUALE UTENTE Optimate 7 Tecmate

PIOMBO-ACIDO 12 V & 24V. CARICABATTERIE AUTOMATICO CON DIAGNOSTICA PER BATTERIE PIOMBO-ACIDO 12 V DA 3Ah A 400 Ah oppure BATTERIE PIOMBO-ACIDO DA 24 V FINO A 200 Ah AVVERTENZA DI SICUREZZA E NOTE: SE NON LO SI È ANCORA FATTO, LEGGERE LE PAGINE PRECEDENTI CONTRASSEGNATE COME "ISTRUZIONI DI SICUREZZA IMPORTANTI" PRIMA DI AZIONARE IL CARICABATTERIE. L’utilizzo di quest’apparecchio non è consentito alle persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, salvo sotto supervisione o a meno che non abbiano avuto istruzioni riguardanti l'uso del apparecchio da parte di persone responsabili della loro sicurezza. I bambini devono essere sorvegliati affinché non giochino con il apparecchio. AVVERTENZA DI SICUREZZA E NOTE: Le batterie emettono GAS ESPLOSIVI – prevenire fiamme o scintille in prossimità di batterie. Scollegare l'alimentazione CA prima di effettuare o interrompere connessioni con la batteria/CC. L'acido della batteria è altamente corrosivo. Indossare abbigliamento protettivo ed occhiali, ed evitare il contatto. In caso di contatto accidentale, lavare immediatamente con acqua e sapone. Controllare che i poli della batteria non siano allentati. Se così fosse, rivolgersi ad un esperto per sistemarli. Se i poli della batteria sono corrosi, pulirli con una spazzola di rame; se sono unti oppure sporchi, pulirli con uno straccio inumidito con detergente. Utilizzare il caricabatterie soltanto se i poli e i connettori di ingresso e di uscita sono in buona condizione e non danneggiati. Se il cavo di ingresso è danneggiato, è essenziale farlo sostituire immediatamente dal produttore, dal riparatore autorizzato o da un'officina qualificata, per evitare pericoli. Proteggere il caricabatterie da acido, fumi acidi e umidità sia durante l'uso che nell'immagazzinamento. I danni derivanti da corrosione, ossidazione o cortocircuiti elettrici interni non sono coperti dalla garanzia. Distanziare il caricabatterie dalla batteria durante la carica per evitare la contaminazione o l'esposizione all'acido o ai vapori acidi. Se lo si utilizza nell'orientamento orizzontale, collocare il caricabatterie su una superficie dura e piana, ma NON su plastica, tessuto o cuoio. Utilizzare i fori di fissaggio forniti nella base dell'involucro per collegare il caricabatterie a qualunque superficie verticale pratica e comoda. ESPOSIZIONE AI LIQUIDI: Questo caricabatterie è destinato a sopportare l'esposizione ai liquidi rovesciati o spruzzati accidentalmente sull'involucro dall'alto, o a una leggera pioggia. L'esposizione prolungata alla pioggia è sconsigliata e si otterrà una maggiore durata riducendo al minimo tale esposizione. Un guasto del caricabatterie dovuto all'ossidazione derivante dalla penetrazione eventuale di liquido nei componenti elettronici, nei connettori o nelle spine non è coperto da garanzia.

CONNESSIONE DEL CARICABATTERIE ALLA BATTERIA

1. Scollegare l'alimentazione CA prima di effettuare o di eliminare delle connessioni alla batteria/CC.

2. Se si carica la batteria del veicolo con i morsetti della batteria, prima di effettuare le connessioni verificare che i morsetti della batteria possano essere posizionati in modo sicuro e protetto, distanti da cavi e tubi metallici circostanti o dal telaio. Effettuare le connessioni procedendo come segue: per prima cosa, collegare il terminale della batteria non collegato al telaio (solitamente positivo), quindi collegare l'altro morsetto della batteria (solitamente negativo) al telaio, mantenendo le distanze dalla batteria e dalla linea del combustibile. Scollegare sempre nella sequenza contraria. 3. Quando si carica una batteria smontata dal veicolo utilizzando i morsetti della batteria, posizionare quest'ultima in una zona ben ventilata. Collegare il caricabatterie alla batteria: morsetto ROSSO a terminale POSITIVO (POS, P o +) e morsetto NERO a terminale NEGATIVO (NEG, N o –).Verificare che le connessioni siano salde e sicure. Un buon contatto è fondamentale. 4. Se la batteria è molto scarica (e probabilmente solfatata), rimuoverla dal veicolo e ispezionarla prima di collegare il caricabatterie per effettuare un tentativo di recupero. Effettuare un'ispezione visiva della batteria per rilevare la presenza di eventuali difetti meccanici, quali una scatola curvata o incrinata, oppure segni di perdite di elettroliti. Se la batteria presenta tappi per riempimento e le placche nelle celle sono visibili dall'esterno, esaminare attentamente la batteria per cercare di stabilire se alcune celle hanno un aspetto diverso dalle altre (ad esempio, se presentano del materiale bianco tra le placche o se le placche sono in contatto tra loro). Qualora vengano rilevati difetti meccanici, non cercare di ricaricare la batteria, ma sottoporla a una verifica da parte di esperti. 5. Se la batteria è nuova, prima di procedere alla connessione del caricabatterie, leggere attentamente le istruzioni di sicurezza e di funzionamento del produttore della batteria. Ove necessario, attenersi scrupolosamente alle istruzioni di riempimento di acido.

ESECUZIONE DELLA CARICA

TEMPO DI CARICA : Il tempo di carica di una batteria da 100 Ah (12 V) / 50Ah (24 V) non dovrebbero essere necessarie più di 24 ore per passare al modo di prova automatico .Per le batterie molto scariche potrebbe essere necessario molto più tempo. : La tensione di carica e la tensione di mantenimento è regolata inversamente rispetto alla temperatura ambiente, ovvero viene aumentata a temperature minori e diminuita a temperature maggiori. Regolazione: -0,004 V/cella/°C sopra o sotto 20 °C (68 °F). ESECUZIONE DELLA RICARICA : Se la selezione della tensione alla FASE 1 corrisponde alla tensione della batteria prevista e non esistono errori di collegamento come descritto nella FASE 2, dalla FASE 3 il funzionamento è completamente automatico. SICUREZZA32 FASE 1 Selezione della tensione 12V 24V

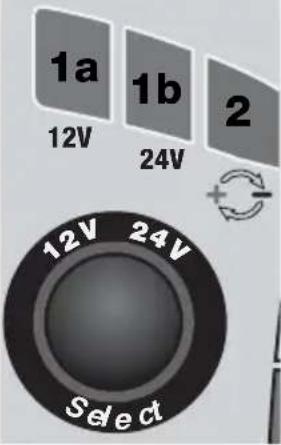

LED 1a/1b: conferma che il caricabatterie è collegato all’alimentazione CA e indica quale tensione della batteria è selezionata (1a = 12 V, 1b = 24 V). Modifica della tensione selezionata: scollegare il caricabatterie dalla batteria. Spingere e rilasciare il pulsante SELECT. La selezione della modalità cambia quando il pulsante viene rilasciato. I LED di RECUPERO (3), CARICA (4) e TEST (6, 7, 8) lampeggiano due volte per confermare la memorizzazione della selezione. LED #1a => 12V LED #1b => 24V NOTA: la selezione rimane anche se l’alimentazione CA viene disconnessa. FASE 2 Protezione 12V 24V

Il caricabatterie non entrerà in funzione se non tramite l’intervento dell’utente. POLARITÀ INVERSA LED 2: si accende quando la batteria è collegata in modo errato. Il caricabatterie è protetto elettronicamente, per cui non si verificherà alcun danno e l’uscita rimarrà scollegata fino alla correzione dei collegamenti. CONTROLLO DI SICUREZZA DELLA TENSIONE: 12 V (1a) e 24 V (1b) si accendono alternatamente e il LED di test verde (6) si illumina; è stata selezionato 12 V, ma la batteria collegata ha una tesione superiore a 15 V. La batteria collegata potrebbe essere a 24 V. Azione: scollegare la batteria, selezionare 24 V. 12 V (1a) e 24 V (1b) si accendono alternatamente e il LED di test rosso (6) si illumina. La batteria collegata potrebbe essere a 12 V oppure potrebbe essere una batteria a 24 V completamente scarica. Azione: controllare fisicamente la batteria. Se la tensione nominale è 12 V, scollegare la batteria e selezionare 12 V. Se la tensione nominale è 24 V, premere e tenere premuto il pulsante sul pulsante SELECT. Dopo 3 secondi, il programma passerà alla fase 3. FASE 3 TEST prima della carica

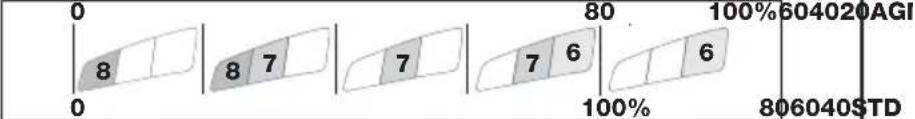

I LED di PROVA #6, 7 e 8 indicano lo stato della batteria prima della carica. Consultare la tabella a pagina 2 per associare le indicazioni del LED di PROVA a uno stato stimato della percentuale di carica (SOC%).

Durante il test: FASE 6, OTTIMIZZAZIONE: il tempo di carica minimo è impostato in base al risultato del test, e varia tra 10 minuti per una batteria con l'80% o più di carica e 120 minuti per una batteria al 40% o meno. La temperatura ambiente viene misurata al fine di determinare i parametri della tensione di carica. La ricarica inizia dopo 10 secondi. LED #8 (ROSSO) lampeggiante: la tensione della batteria è molto bassa. Vengono erogati degli impulsi per verificare la presenza di cortocircuiti o circuiteria collegata. Quando l'indicazione rimane fissa per un massimo di 10 secondi, inizia la carica. In caso contrario, scollegare la batteria dalla circuiteria collegata e riprovare. FASE 4 RECUPERO LED #3 : ROSSO

La modalità di RECUPERO si attiva se la batteria è stata scaricata più del 50% o è solfatata (come rilevato dal test alla FASE 3). Tempo di carica: minimo 15 minuti, massimo 2 ore. Viene applicata una carica di ripristino; la corrente viene erogata a impulsi per preparare la batteria a sopportare una carica normale.33 FASE 5 CARICA LED #4 : GIALLO La modalità di CARICA si attiva se la batteria è stata scaricata più del 50% (come rilevato dal test alla FASE 3) o se è stata sufficientemente recuperata durante la FASE 4. Il programma di monitoraggio e controllo della corrente di carica ampmatic™ stabilisce automaticamente il livello più efficiente di corrente di carica per la batteria collegata in base al suo stato di carica, di funzionamento e alla sua capacità di ritenzione dell’energia. Corrente di carica massima: batteria a 12 V => batteria a 24 V 5 A => 2,5 A. La tensione di carica è inversamente proporzionale alla temperatura ambiente, cioè è maggiore a temperature ambiente basse e diminuisce quando la temperatura ambiente è più alta. Regolazione: -0,04 V/cella/°C sopra o sotto i 20 °C (68 °F). FASE 6 OTTIMIZ- ZAZIONE LED #5 : GIALLO

La modalità di OTTIMIZZAZIONE inizia quando la tensione raggiunge 14,4/28,8 V per la prima volta durante la fase di CARICA. Il programma di controllo della corrente ampmatic™ produce impulsi di corrente per equalizzare le singole celle all'interno della batteria, ottimizzando il livello di ricarica. La carica dovrebbe essere completata entro il tempo di carica minimo impostato durante la FASE 3. Se la batteria richiede un ulteriore caricamento, il programma estenderà la modalità OTTIMIZZAZIONE a un massimo di 2 ore. NOTA: il tempo di ricarica viene generalmente esteso se vi è un assorbimento diretto maggiore del previsto da parte della circuiteria connessa, oppure se la batteria non è in uno stato ottimale. Per motivi di sicurezza, il limite di tempo di carica totale per le FASI 4, 5 e 6 è di 72 ore. FASE 7 TEST dopo la carica LED #6 LAMPEGGIANTE TEST

TEST dopo la RICARICA: l’erogazione di corrente alla batteria viene interrotta per 30’** per consentire al programma di determinare la capacità della batteria di ritenere la carica. ** SE il risultato della FASE 3 è ROSSO (LED 8, a indicare una batteria completamente scarica), il test di ritenzione della tensione viene prolungato a 12 ore per verificare lo stato di salute della batteria. Il risultato del TEST (indicato sui LED 6, 7, 8) viene regolato in tempo reale in base alla tensione misurata della batteria.

Se il LED 8 (rosso) si accende, il TEST verrà interrotto. Se la batteria non è in grado di mantenere una carica sufficiente per il periodo di test, il problema è grave. Consultare la tabella “SEGNALAZIONE TEMPESTIVA DEI PROBLEMI DELLA BATTERIA” a pag. 2 per abbinare l’indicazione del LED DI TEST a uno stato di percentuale di carica (SOC%) stimato. Maggiori informazioni sono fornite nella sezione “NOTE SUI RISULTATI DEL TEST”. FASE 8 MANUTEN- ZIONE OPTIMATE smart LED #6 / 7 / 8 ACCESI TEST

Se le batterie si trovano in buono stato, il LED 6 (verde) rimane acceso.Eccezione: le batterie STANDARD con tappi di riempimento hanno una tensione di carica completa inferiore; il LED 6 rimane acceso insieme al LED 7. CARICA DI MANTENIMENTO: LED 6/7/8 ACCESI in base alla tensione finale misurata al termine della FASE 7. Impostazione della tensione di mantenimento: per batterie a 12 V: 13,6 V nominali a 20 °C (68 °F), Per batterie a 24 V: 27,2 V nominali a 20 °C (68 °F). La tensione di mantenimento è regolata inversamente rispetto alla temperatura ambiente, ovvero viene aumentata a temperature minori e diminuita a temperature maggiori. Regolazione: -0,04 V/cella/°C sopra o sotto 20 °C (68 °F). La carica di mantenimento continuo verrà applicata alla batteria se il caricabatterie ha rilevato che la circuiteria collegata ha un assorbimento di corrente che supera 200 mA; in caso contrario, il caricabatterie continua con il ciclo di carica di mantenimento standard. La modalità di mantenimento standard consiste in periodi di carica di 30 minuti seguiti da e alternati con periodi di "riposo" di 30 minuti, durante i quali non si consegna nessuna corrente di carica. Questo modo "50% di carica – 50% di riposo" evita la perdita di elettroliti di batterie sigillate e riduce la graduale perdita di acqua dagli elettroliti in batterie con tappi di riempimento, contribuendo così in maniera significativa a ottimizzare la durata delle batterie usate irregolarmente o stagionalmente. Durante i periodi di "carica di mantenimento, di 30 minuti viene erogato un IMPULSO DI BASSA CORRENTE PER EVITARE LA SOLFATAZIONE, estendendo ulteriormente la potenza e la durata della batteria. Se OptiMate rileva che la batteria ha perso carica, il programma tornerà alla FASE5 (CARICA).34 TEMP Per una carica accurata a temperatura controllata e un mantenimento a lungo termine, posizionare OptiMate il più vicino possibile alla batteria sotto carica. Ad esempio, se la batteria si trova all'interno di un aeromobile riposto all'esterno e OptiMate viene utilizzato per un mantenimento a lungo termine della batteria, posizionare il caricabatterie all'interno dell'aeromobile o nel vano batteria in modo che la carica venga regolata in base alla stessa temperatura ambiente in cui si trova la batteria. BATTERIE COMPLETAMENTE SCARICHE: Se la batteria è molto scarica (e probabilmente solfatata), rimuoverla dal veicolo o dall'apparecchio e ispezionarla prima di collegare il caricabatterie per effettuare un tentativo di recupero. Dedicare particolare attenzione alla batteria che ha stato lasciata molto scarica per un periodo prolungato; può sviluppare danni permanenti a una o più celle. Questo tipo di batterie può riscaldarsi eccessivamente durante la carica di corrente elevata. Controllare la temperatura della batteria durante la prima ora e successivamente ogni ora. Controllare che no vi siano segni insoliti, come sprizzi o perdite di elettroliti, accentuata attività in una cella rispetto alle altre o sibili. Se in qualunque momento la batteria è troppo calda al tatto o si osservano segni insoliti, DISCONNETTERE IMMEDIATAMENTE IL CARICABATTERIE. NOTE SUI RISULTATI DEL TEST: 1. Per risultati di test diversi dal LED verde #6 (o LED verde #6 e LED giallo #7 insieme se la batteria è di tipo STANDARD con tappi di riempimento), scollegare la batteria dal sistema elettrico che supporta e ricollegare l’OptiMate. Se questa volta si ottiene un risultato di test migliore, ciò suggerisce che le perdite di potenza sono parzialmente dovute a un problema elettrico nel sistema elettrico e non nella batteria. Se il risultato scarso persiste, si consiglia di portare la batteria a un'officina di assistenza dotata di apparecchiature professionali per un'indagine più approfondita. 2. Se il LED rosso #8 si accende da solo o se il il LED giallo #7 e quello rosso #8 si accendono simultaneamente (o il LED giallo da solo in una batteria sigillata), si è in presenza di un problema grave. I LED rosso / giallo+rosso indicano che dopo la carica la tensione della batteria non viene mantenuta o che malgrado i tentativi di recupero la batteria era irrecuperabile. Ciò può essere dovuto a un difetto della batteria, come una cella cortocircuitata o la solfatazione totale, o, nel caso di una batteria ancora collegata al sistema elettrico, il LED rosso #7 potrebbe segnalare una perdita di corrente tramite collegamenti deteriorati, un interruttore o un contatto danneggiato, o ancora accessori in circuito che consumano corrente. Anche un consumo improvviso che viene acceso mentre il caricabatterie è collegato può far scendere notevolmente la tensione della batteria. 3. BUONI RISULTATI DI TEST, ma la batteria non eroga potenza sufficiente: danni permanenti all'interno della batteria possono provocare uno scaricamento eccessivo che non viene rilevato entro il periodo di test di 12 ore. Scollegare la batteria dal OptiMate. Attendere almeno 48 ore, quindi ricollegarla e osservare il risultato del TEST DI PREQUALIFICAZIONE. MANTENIMENTO DELLA BATTERIA PER PERIODI PROLUNGATI: OptiMate terrà in vita per mesi una batteria che si presenti fondamentalmente in buone condizioni. Almeno una volta ogni due settimane, controllare che le connessioni tra il caricabatterie e la batteria siano sicure e, in caso di batterie con tappi di riempimento, disconnettere la batteria dal caricabatterie, controllare il livello di elettrolito e, se necessario, riempire le celle (con acqua distillata, NO acido), quindi riconnetterla. Quando si maneggiano le batterie o anche solo in presenza di batterie, leggere sempre con cura le AVVERTENZE DI SICUREZZA qui riportate. MODO ECOLOGICO DI RISPARMIO ENERGETICO QUANDO IL CARICABATTERIE È COLLEGATO ALLA RETE CA: Il convertitore di alimentazione passa in modo ECO quando il caricabatterie non è collegato ad alcuna batteria e consente un assorbimento di alimentazione molto limitato, inferiore a 0,5 W, pari a un consumo energetico di 0,012 kWh al giorno. Quando una batteria viene collegata al caricabatterie, il consumo energetico dipende dalla domanda di corrente elettrica della batteria e della circuiteria elettronica/del veicolo connessa. Dopo aver caricato la batteria e una volta portato il programma di carica in modo di carica di mantenimento a lungo termine (per mantenere la batteria carica al 100%), si stima che il consumo energetico totale sarà pari o inferiore a 0,024 kWh al giorno. GARANZIA LIMITATA TecMate (International) S.A., Sint-Truidensesteenweg 252, B-3300 Tienen, Belgio riconosce questa garanzia limitata agli acquirenti originali al dettaglio di questo strumento. Questa garanzia limitata non e’ trasferibile. TecMate (International) garantische il carica per tre anni dalla data di acquisto al dettaglio contro difetti di materiale o di manodopera. Se tali difetti fossero riscontrati lo strumento verra’ riparato o sostituito a discrezione dell’Azienda. Sara’ obbligo dell’acquirente rispedire lo strumento, a proprie spese e cura, con il tagliando di acquisto (vede "NOTA"), al produttore o al distributore autorizzato. Questa garanzia limitata e’ nulla se il prodotto e’ maltrattato o usate male, soggetto ad incuria nel maneggiamento, o riparato da chiunque esclusi il produttore o il distributore autorizzato. Il produttore non riconosse altre garanzie se non questa limitata garanzia ed esclude espressamente ogni implicata garanzia che includa garanzie per conseguenti danneggiamenti. QUESTA È LA SOLA ED ESPRESSAMENTE LIMITATA GARANZIA E L'AZIENDA PRODUTTRICE NE ASSUME NE AUTORIZZA ALCUNO AD ASSUMERE O FARE ALTRE CONCESSIONI CHE RIGUARDINO IL PRODUTTORE, DIVERSAMENTE DA QUESTA. I VOSTRI DIRITTI STATUTARI NON SONO COMMOVENTI. NOTA: Vede www.tecmate.com/warranty o contattate [e-mail] copyright © 2015 TecMate International Optimate 7 ed i nomi degli altriapparecchi citati in questo testo come BatteryMate, TestMate e TestMate mini, sono marchi registratii di TecMate International SA. Si può trovare più informazione sui prodotti di TecMate da www.tecmate.com.
