BRUKSANVISNING LM502AC Vonroc

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisnin- garna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller all- varliga kroppsskador. Behåll säkerhetsvarningarna och anvisningarna för framtida bruk. Följande symboler används i bruksanvisningen eller på produkten: Läs igenom instruktionerna! Risk för personskada. Risk för elstöt. Använd hörselskydd. Använd skyddsglasögon. Tänk på att bladet är vasst. Bladen fortsätter att rotera efter att motorn stängts av – ta ut kontakten från elnätet innan underhåll eller om sladden är skadad. Håll åskådare, särskilt barn och husdjur på ett avstånd större än 10 meter. Håll strömsladden borta från bladen. Gräsklipparen får inte användas utan antingen hela gräsuppsamlaren eller skyddet på plats. Använd den inte när det regnar eller lämna gräsklipparen utomhus när det regnar. Dubbelisolerad för ytterligare skydd. Uppfyller alla relevanta europeiska direktiv. Indikerar fara, varning eller försiktighet.58

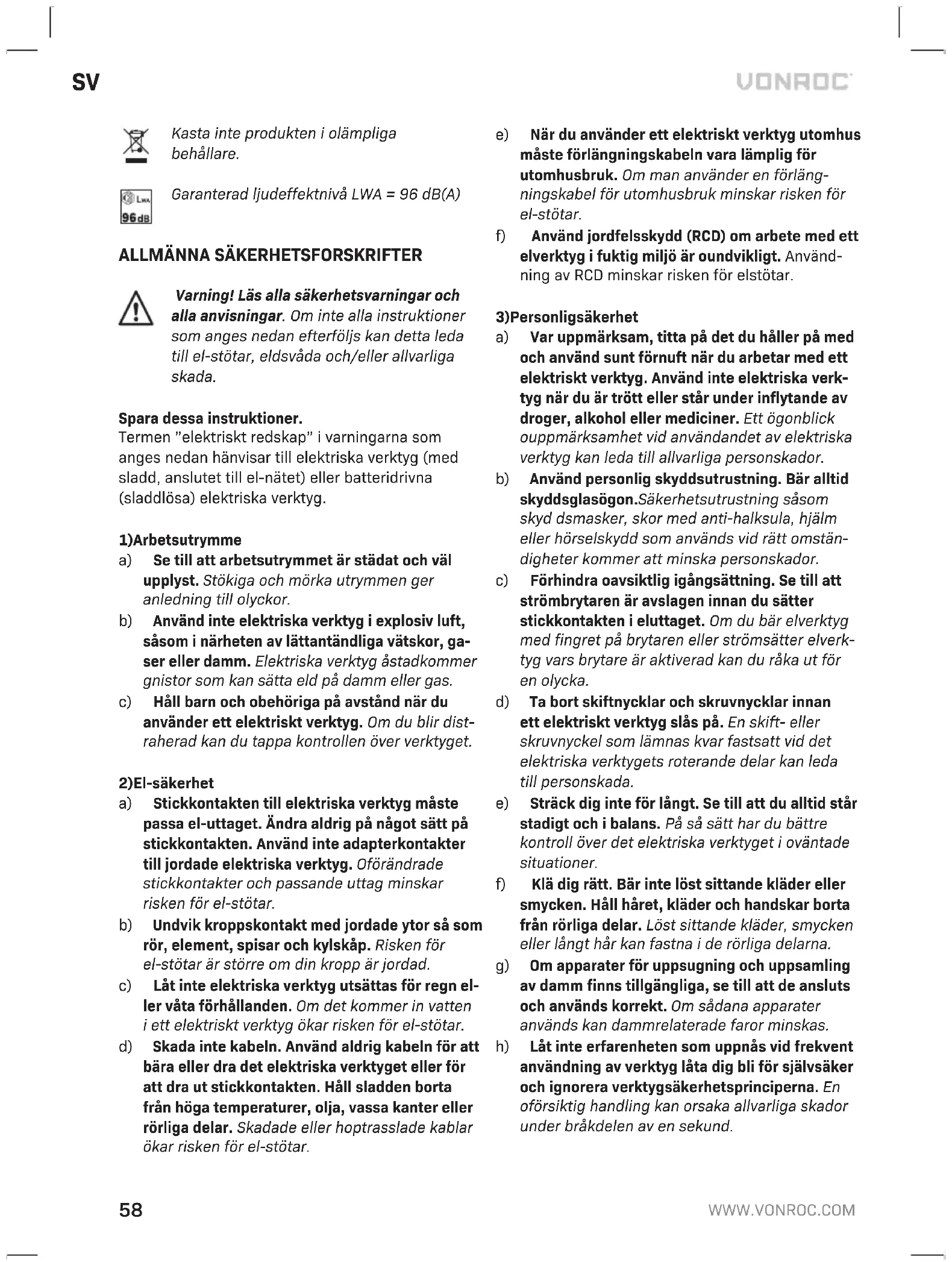

Kasta inte produkten i olämpliga behållare. Garanterad ljudeffektnivå LWA = 96 dB(A)

ALLMÄNNA SÄKERHETSFORSKRIFTER

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan efterföljs kan detta leda till el-stötar, eldsvåda och/eller allvarliga skada. Spara dessa instruktioner. Termen ”elektriskt redskap” i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-nätet) eller batteridrivna (sladdlösa) elektriska verktyg.

a) Se till att arbetsutrymmet är städat och väl upplyst. Stökiga och mörka utrymmen ger anledning till olyckor. b) Använd inte elektriska verktyg i explosiv luft, såsom i närheten av lättantändliga vätskor, ga- ser eller damm. Elektriska verktyg åstadkommer gnistor som kan sätta eld på damm eller gas. c) Håll barn och obehöriga på avstånd när du använder ett elektriskt verktyg. Om du blir dist- raherad kan du tappa kontrollen över verktyget.

a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Ändra aldrig på något sätt på stickkontakten. Använd inte adapterkontakter till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risken för el-stötar. b) Undvik kroppskontakt med jordade ytor så som rör, element, spisar och kylskåp. Risken för el-stötar är större om din kropp är jordad. c) Låt inte elektriska verktyg utsättas för regn el- ler våta förhållanden. Om det kommer in vatten i ett elektriskt verktyg ökar risken för el-stötar. d) Skada inte kabeln. Använd aldrig kabeln för att bära eller dra det elektriska verktyget eller för att dra ut stickkontakten. Håll sladden borta från höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för el-stötar. e) När du använder ett elektriskt verktyg utomhus måste förlängningskabeln vara lämplig för utomhusbruk. Om man använder en förläng- ningskabel för utomhusbruk minskar risken för el-stötar. f) Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö är oundvikligt. Använd- ning av RCD minskar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam, titta på det du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verk- tyg när du är trött eller står under inflytande av droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador. b) Använd personlig skyddsutrustning. Bär alltid skydds glasögon. Säkerhetsutrustning såsom skyd dsmasker, skor med anti-halksula, hjälm eller hörselskydd som används vid rätt omstän- digheter kommer att minska personskador. c) Förhindra oavsiktlig igångsättning. Se till att strömbrytaren är avslagen innan du sätter stickkontakten i eluttaget. Om du bär elverktyg med fingret på brytaren eller strömsätter elverk- tyg vars brytare är aktiverad kan du råka ut för en olycka. d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slås på. En skift- eller skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada. e) Sträck dig inte för långt. Se till att du alltid står stadigt och i balans. På så sätt har du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om apparater för uppsugning och uppsamling av damm finns tillgängliga, se till att de ansluts och används korrekt. Om sådana apparater används kan dammrelaterade faror minskas. h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.SV

4) Underhåll av elektriska verktyg

a) Överbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastighet det var designat för. b) Använd inte verktyget om strömbrytaren är tra- sig. Om ett elektriskt verktyg inte kan kontroll- eras med hjälp av en strömbrytare är det farligt och måste lagas. c) Koppla loss stickkontakten från verktyget innan du utför några justeringar, byter tillbehör eller förvarar det. Med dessa preventiva säkerhets- åtgärder minskas risken för att det elektriska verktyget går på av misstag. d) Förvara elektriska verktyg som inte är i bruk utom räckhåll för barn och låt inte personer som inte känner till verktyget eller dessa instruktioner använda det. Elektriska verktyg är farliga i händerna på oerfarna användare. e) Underhåll elektriska verktyg. Kontrollera att alla rörliga delar är i rät linje och fastsatta, att inga delar är trasiga och att de är korrekt monterade. Kontrollera även annat som kan påverka verktygets funktion. Om det elektriska verktyget är trasigt måste det repareras innan det tas i bruk. Många olyckor förorsakas av dåligt underhållna elektriska verktyg. f) Håll alltid sågande och skärande verktyg vassa och rena. Sågande och skärande verktyg med vassa eggar/skär fastnar inte så lätt och är enklare att hålla kontroll över. g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett för. Ta med förutsättningarna och det arbete som ska utföras i beräkningarna. Att använda ett elektriskt verktyg för andra arbeten än det är avsett för kan resultera i farliga situationer. h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och skötsel av batteri och laddare

a) Använd endast den laddare som anges av tillverkaren. En laddare som passar en typ av batteri kan orsaka brand om den används för ett annat batteri. b) Använd endast elverktyget med ett batteripack som är avsett för verktyget. Användning av andra batteripack kan medföra risk för skador och brand. c) När du inte använder batteriet ska det förvaras så att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontak- terna på batteriet. Kortslutning av batterikon- takterna kan orsaka brännskador eller brand. d) Under extrema förhållanden kan vätska läcka ut från batteriet; undvik kontakt. Skölj med vatten vid kontakt med kroppsdelar. Uppsök genast en läkare om du får vätska i ögonen. Vätska från batteriet kan orsaka irritation eller frätskador. e) Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada. f) Utsätt inte batteri eller verktyg för eld eller eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explo- sion. OBS! Temperaturen “130 °C” kan ersättas med temperaturen ”265 °F”. g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det tempera- turområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

a) Låt ditt elverktyg servas av en kvalificerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

• Använd endast denna gräsklippare när en jordfelsbrytare (RCD) med en frånslagnings- ström på inte mer än 30mA i kretsen.

• Om en förlängningssladd används se till att den är för utomhusbruk och är märkt som sådan. Den rekommenderade storleken på förlängningssladden är av typ H05VV-F eller H05RN-F och ska inte vara mindre än 1,5 mm² och maximalt 10 meter lång.

• Linda ut förlängningssladden helt innan användning för att undvika överhettning och förlorad gräsklippareffektivitet. När kabeln lindas upp, linda försiktigt så att den inte trasslar sig.60

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte har fått handledning eller instruktioner om användningen av apparaten av en person som ansvarar för deras säkerhet. Barn skall övervakas så att de inte leker med apparaten.

VARNING: Efter att maskinen stängts av fortsätter skärbladet att rotera i ytterliga-

• Inspektera regelbundet skärbladets skick. Skadade blad måste bytas omedelbart. Följ alla försiktighetsåtgärder som krävs när bla- det byts.

• Innan användning, kontrollera sladden och förlängningssladden om där finns skador el- ler ålderssymptom. Om sladden skadas under användning, koppla ifrån sladden från elnätet omedelbart.

• VIDRÖR INTE SLADDEN INNAN. KOPPLA IFRÅN STRÖMFÖRSÖRJNINGEN.

• Anslut inte en skada sladd till elnätet eller vidrör en skadad sladd innan den kopplats ifrån eluttaget. En skadad sladd kan leda till kontakt med strömförande delar.

• Använd inte gräsklipparen om sladden är ska- dad eller sliten.

• Läs igenom instruktionerna noga. Bekanta dig med reglagen och lär dig korrekt använd- ning av utrustningen.

• Håll förlängningssladden undan från klippbla- den.

• Använd ögon- och hörselskydd. Använd dam- mskydd om gräsklippningen gör att damm och partiklar sprids.

• Låt aldrig barn, skröpliga personer eller per- soner som är obekanta med dessa instruktio- ner använda denna gräsklippare.

• Undvik att använda gräsklipparen medan per- soner, särskilt barn och skröpliga personer eller husdjur finns i närheten.

• Använd endast gräsklipparen i dagsljus eller bra artificiellt ljus.

• Använd aldrig gräsklipparen med skadad bas.

• Vid start och när maskinen är i drift, håll klippsektionen borta från alla kroppsdelar, särskilt händer och fötter.

• Starta inte maskinen när den inte är i driftpo- sition.

• Inspektera genomgående gräsklipparen om där finns lösa eller skadade delar innan varje användning. Använd inte enheten innan juste- ringar eller reparationer gjorts.

• Använd endast tillverkarens rekommendera- de reservdelar och tillbehör.

• Koppla alltid ifrån gräsklipparen från elnätet när den lämnas utan uppsikt.

• Stäng av motorn och dra ur kontakten när maskinen inte skall användas, rengöras, flyt- tas från en plats till en annan eller när bladet byts eller justeras.

• Om det blir ett strömavbrott eller om för- längningskabel skadas, stäng av maskinen omedelbart och ta bort kontakten från ström- källan.

• Inspektera och underhåll gräsklipparen regel- bundet. Låt endast en auktoriserad reparatör reparera gräsklipparen.

• Om strömsladden är skadad låt den endast repareras eller bytas av ett auktoriserat ser- vicecenter.

• Kontrollera att allt gräs och smuts har tagits bort från ventilationsöppningarna.

• När den inte används, förvara den utom räckhåll för barn och skröpliga personer. VARNING: För att minska risken, dra ur kont- akten från elnätet, använd endast rekom- menderade tillbehör som krävs, i annat fall kan det resultera i personskador.

• Starta inte maskinen i ett slutet utrymme eller på platser med dålig ventilation eller i närheten av lättantändliga och/eller explosiva substanser såsom vätskor, gaser eller pulver.

• Stanna alltid gräsklipparen och stäng av den vid eluttaget när klippningen är fördröjd, gräs- behållaren töms eller vid förflyttning från ett klippområde till ett annat.

• Korsa inte vägar eller grusgångar med maski- nen igång.

• Flytta inte maskinen genom att dra i den elek- triska kabeln. Använd alltid handtaget.

• Ha alltid god balans och stabil hållning när maskinen används.

• Se till att området som skall klippas är fritt från snören, stenar och skräp. Ta bort alla föremål som kan kastas iväg under klippningen eller som kan linda sig runt klippmekanismen.SV

Kontrollera noga området som skall klippas om där finns vilda djur såsom igelkottar, grodor etc. och flytta dessa till en säker plats

• Om du träffar eller trasslar in dig i ett främ- mande föremål, stoppa motorn och koppla ifrån maskinen från elnätet omedelbart för att kontrollera skadan. Reparera alla skador innan arbetet återupptas igen.

• Använd inte gräsklipparen med lösa eller skada- de delar.

• Klipp inte mot hårda föremål. Detta kan skada operatören och skada maskinen.

• Håll händerna, ansiktet och fötterna borta från alla rörliga delar.

• Om möjligt, undvik att klippa vått gräs.

• Var extra försiktig vid klippning av sluttningar. Se upp var du sätter fötterna och använd halk- fria skor. Förflytta dig längs med sluttningen och inte upp och ned. Klipp inte branta slut- tningar. Var särskilt försiktig vid byte av riktning i sluttningar, stå ovanför gräsklipparen för att minska risken för skador.

• Var inte barfota eller använd öppna sandaler eller kanvasskor när gräsklipparen används.

• Klipp inte genom att dra maskinen mot dig.

• Vid klippning håll kabeln undan från gräsklip- paren. Arbetsriktningen skall vara bort från elanslutningen. Klipp i raka linjer, inte i cirklar.

• Håll alltid händer och fötter borta från roterande delar.

• Kontrollera gräsbehålllaren regelbundet för slitage eller försämring.

• Efter användning, koppla ifrån maskinen från elnätet och kontrollera om den har skador. Om du har de minsta tvivel kontrollera med ett auktoriserat servicecenter.

• Använd endast maskinen i enlighet med de instruktionerna som anges i denna manual.

• Kontrollera regelbundet att muttra, bultar, skru- var och andra fästen är åtdragna och säkra. Håll gräsklipparen fri från gräs, löv och annat skräp som ansamlas.

• Luta inte gräsklipparen när motorn slås på, förutom om motorn måste lutas för att starta. I detta fall, luta inte motorn mer än nödvändigt och luft endast den del som är längst ifrån operatören. Se alltid till att båda händerna är i driftposition innan gräsklipparen förs tillbaka mot marken.

• Försök inte att reparera maskinen eller komma åt interna delar. Lämna endast till ett auktorise- rat servicecenter.

• Bli inte distraherad utan var alltid koncentrerad på vad du gör

• Använd sunt förnuft. Använd aldrig maskinen när du är trött, sjuk eller under påverkan av alkohol eller andra droger.

• Spara dessa instruktioner. Referera till dem regelbundet för att instruera andra användare. Om du lånar ut denna enhet till någon annan låna också ut dessa instruktioner.

• Operatören eller användaren är ansvarig för olyckor eller riskser som uppstår för andra personer och deras egendom.

• Om dessa driftinstruktioner och säkerhetsåt- gärder inte följs kan det resultera i allvarliga skador. Läs igenom manualen innan start eller användning av denna enhet.

• Använd skyddsglasögon. Använd hörselskydd. Använd andningsskydd.

• Starta inte maskinen när du står framför utlop- psöppningen.

• Stoppa knivarna om maskinen måste lutas för transport vid korsning av andra ytor än gräs och när maskinen transporteras till och från det område som ska användas.

• Undvik att använda maskinen i vått gräs.

• Bär alltid kraftiga skor och långbyxor när du använder maskinen. Undvik att bära kläder som är löst sittande eller som har hängande snören eller band.

• Håll dig alltid borta från utloppsöppningen.

• Använd aldrig gräsklipparen med defekta skydd eller utan säkerhetsenheter, exempelvis deflek- tor och/eller gräsuppsamlare på plats.

• Gräsbehållaren är försedd med en gräsnivåindi- kator som visar mängden klippt gräs. Så länge gräsbehållaren inte är full öppnas indikatorn. När gräsbehållaren är full stängs indikatorn. I så fall ska du omedelbart sluta klippa och tömma gräsbehållaren. Denna indikator är bara en grov riktlinje, av vilken funktionaliteten beror på tillståndet inuti gräskorgen. Elsäkerhet När du använder elektriska maskiner beakta alltid de gällande säkerhetsbestämmelserna i ditt land för att reducera eldfara, elektriska stötar och per- sonskador. Läs de följande säkerhetsanvisningarna och också de bifogade säkerhetsanvisningarna.62

Kontrollera alltid att energitillförseln motsvarar spänningen på märkplåten. Maskinen är dubbelisolerad i enlighet med EN60335; därför krävs ingen jordledning. Byte av kablar och stickproppar Kasta omgående gamla kablar eller stickkontakter som har ersatts med nya. Det är farligt att sticka in stickkontakten av en lös kabel i vägguttaget. Användning av kabelförlängningar Använd enbart godkända kabelförlängningar pas- sande för maskinens ineffekt. Min. ledarestorlek är

1.5 mm². När du använder kabelrulle linda alltid av

Avsedd användning Denna produkt är utformad för gräsklippning i hemmiljöer. Gräsklipparen är avsedd för privata trädgårdar hemma. Gräsklipparen får inte användas för att trimma buskar, häckar eller sly, för att skära av vegetation, planterade tak eller balkongod- lat gräs, för att rengöra (dammsuga) smuts och skräp från gångvägar eller för att hugga upp träd eller häckklipp. Dessutom kan gräsklipparen inte användas som kraftkultivator för att jämna ut höga områden som jordhögar. Utrustningen ska endast användas för det föreskrivna ändamålet. All annan användning anses vara ett fall av missbruk. TEKNISKA SPECIFIKATIONER Modell-nr LM502AC Spänning 230VFrekvens 50HzEnergi 1300 WVarvtal utan belastning 3400/minSkärbredd 320 mmSkärhöjd 30/50/70 mmKapacitet gräsbehållare 30 lVikt 8,5 kgSkyddsnivå IPX4Ljudtrycksnivå (Lpa) 71,4 dB(A), K=2,35dB(A)Ljudeffektnivå (Lwa) 96 dB(A), K=2,35dB(A)Vibrationsvärde <2.5m/s², K=1.5m/s² Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60335; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsed- da syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte an- vänds, kan detta avsevärt minska vibrationsnivån Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt Produktinformation. BESKRIVNING Siffrorna i texten nedan hänvisar till bilderna på sidorna 2-5.

11. Lock på gräslåda

Stäng alltid av maskinen och ta ut strömkon- takten från strömkällan innan montering. Montering av det nedre handtaget (fig. A, B, C)

1. För in det nedre handtaget (14) i det avsedda

hålet på gräsklipparkroppen, som visas i figur B. Se till att hålet i det nedre handtaget (14) är i linje med hålet i gräsklipparkroppen.

2. Sätt i skruven i hålet och dra åt genom att vrida

3. Upprepa dessa steg för det andra nedre hand-

taget (14). Montering av det övre handtaget (fig. A, D, E, F)

1. Sätt kabeldragavlastningen (5) på höger sida av

det övre handtaget (1) som visas i figur D.

2. Fäst det övre handtaget (1) på det nedre hand-

taget (14) med de medföljande bultarna och handtagsknapparna (15) som visas i figur E. Se till att strömbrytaren (2) sitter på höger sida när du står bakom gräsklipparen.

3. Fäst kabeln i handtaget med hjälp av kabelhål-

larna (6), som visas i figur F. Notera: När handtagsknapparna (15) lossas kan det övre handtaget (1) fällas ner för förvaring av gräsklipparen. Se till att strömkabeln inte fastnar. Montering av hjulen (fig. A, G, H)

1. Fäst ett hjul (8) på axeln. Sätt sedan en medföl-

jande metallbricka på axeln.

2. Sätt i det medföljande metallstiftet i axelns öp-

pning. Vik därefter det delade metallstiftet runt axeln, som visas på figur G.

3. Montera hjulkåpan (9) på hjulet (8). Se till att

plaststiften på hjulkåpan (9) är i linje med hålen på hjulet (8).

4. Upprepa dessa steg för de andra hjulen.

Montering av gräsbehållare (fig. A, H, I, J, K) Det är möjligt att använda gräsklipparen med eller utan gräsbehållare. Kom ihåg att gräsbehålla- rens lock (11) måste sänkas när du klipper utan gräsbehållaren. Använd inte gräsklipparen med utloppslocket lyft.

1. Montera gräsbehållarens bärhandtag (16) på

gräsbehållarens lock (12), som visas i figur H.

2. Sätt ihop de två halvorna av gräsbehållarkorgen

(10), som visas i figur I.

3. Montera gräsbehållarens kåpa (12) på den

monterade gräsbehållarkorgen (10), som visas i figur J.

4. Lyft gräsbehållarens lock (11) och fäst den

monterade gräsbehållaren på gräsklipparen. Se till att skårorna i gräsbehållaren ligger i linje med hållarna på gräsklipparkroppen. Obs: Gräsbehållaren är försedd med en gräsnivåin- dikator (13) som visar mängden klippt gräs. Så länge gräsbehållaren inte är full öppnas indikatorn. När gräsbehållaren är full stängs indikatorn. I så fall ska du omedelbart sluta klippa och tömma gräsbe- hållaren. Denna indikator är bara en grov riktlinje, av vilken funktionaliteten beror på tillståndet inuti gräskorgen. Byte av skärblad (fig. A, P) Innan något arbete utförs på maskinen, dra ut stickkontakten ur vägguttaget. När du monterar sågbladet, använd skyddshandskar. Risk för skador om man kommer i kontakt med sågbladet. Använd endast blad som rekommenderas av tillverkaren.

1. Ta bort gräsbehållaren.

2. Vänd gräsklipparen på sidan.

3. Håll i ordentligt skärbladet med skyddshands-

4. Vrid skärbladets fästskruv moturs för att lossa

6. Installera skärbladet, använd ovanstående pro-

cedur i omvänd ordning (hål i skärbladet måste sitta på spindelbultarna).

7. Det är bäst att överlåta slipning eller byte av

skärblad till en kvalificerad person. Endast originaldelar skall användas. Alla defekter bör repareras av en verkstad som auktoriserats av tillverkaren.

Innan användning, inspektera alltid visuellt bladen. bladbultarna och klippmontaget för att se om de är slitna eller skadade. Håll strömmen avstängd och frånkopplad från elnätet. Byt slitna eller skadade blad och bultar i set för att behålla balansen. Inställning av klipphöjd (fig. A, L, M) Stäng av utrustningen, koppla ur kontakten och vänta tills bladet stannar. Det finns risk för skador Beroende på önskad klipphöjd kan du justera hju- lenheten i ett av tre lägen.

1. Lägg gräsklipparen på sidan.

2. Ta tag i hjulaxeln på båda sidor.

3. Dra jämnt på axeln och sätt in den i en av de tre64

skårorna, som visas i figur L. Se till att vänster och höger sida av axeln är monterade i samma spår. Upprepa detta steg för båda axlarna. Se till att fram- och bakaxeln är monterad i samma spår, så gräsklipparen skär parallellt med gräs- mattan.

4. Varje hackposition motsvarar en klipphöjd, som

visas på figur M. Position 1 motsvarar en klipphöjd på 25 mm. Position 2 motsvarar en klipphöjd på 40 mm. Position 3 motsvarar en klipphöjd på 55 mm. Notera: En högre klipphöjd bör väljas för säsongens första klippning. Säkra nätsladden (fig. A, N) Montera kabeln i kabeldragavlastningen (5) enligt figur N. Igångsättning och avstängning av maskinen (fig. A, O) Starta inte gräsklipparen om den står i långt gräs.

• För att starta maskinen, håll in säkerhetsknap- pen (3) och tryck på strömbrytaren (2). Medan du håller på strömbrytaren (2) kan du släppa trycket på säkerhetsknappen (3).

• För att stoppa maskinen, släpp strömbrytaren (2) och vänta tills skärbladet slutar rotera. Ar- beta alltid bort från kablarna för att undvika att klippa av dem, se figur Q.

Underhåll Din gräsklippare har konstruerats för att fungera under lång tid med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på korrekt gräsklipp- ning och regelbunden rengöring.

• Håll gräsklipparen ren och torr.

• Använd regelbundet en trubbig skrapa för att ta bort gräs och smuts från gräsklipparen

• Använd endast mild såpa och en fuktig trasa för att rengöra gräsklipparen. Låt aldrig vätska komma in i verktyget och sänk aldrig ned någon del av verktyget i vätska. Använd inte någon sli- pande eller lösningsmedelsbaserat rengörings- medel. MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. GARANTI VONROC produkter är utvecklade enligt högsta kva- litetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt. Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktorise- rat servicecenter.

• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.

• Icke-originalreservdelar har använts. Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar. Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.DA
