GEBRUIKSAANWIJZING LM502AC Vonroc

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de ge- bruikershandleiding of op het product: Lees de gebruikershandleiding! Gevaar van letsel Gevaar voor elektrische schokken Draag gehoorbescherming. Draag altijd een veiligheidsbril! Houd rekening met de scherpe bladen. Bladen blijven ronddraaien nadat de motor is uitgeschakeld – Trek de stekker uit het stopcontact voordat u onderhoudswerk- zaamheden uitvoert of als het snoer is beschadigd. Houd omstanders, vooral kinderen en huis- dieren, op een afstand van meer dan 10 m. Houd het netsnoer weg bij de snijbladen. De gazonmaaier mag niet worden gebruikt wanneer niet de gehele grasopvangbak of de beschermkap is geplaatst. Gebruik de gazonmaaier niet in de regen en laat de machine niet buiten staan wanneer het regent. Dubbel geïsoleerd voor extra veiligheid. Voldoet aan alle relevante Europese richtlijnen. Aanduiding van gevaar, waarschuwing of aanwijzing voor veilig gebruik. Gooi het product niet weg in containers die daarvoor niet geschikt zijn. Het gegarandeerde geluidsvermogens- niveau LWA = 96 dB(A)

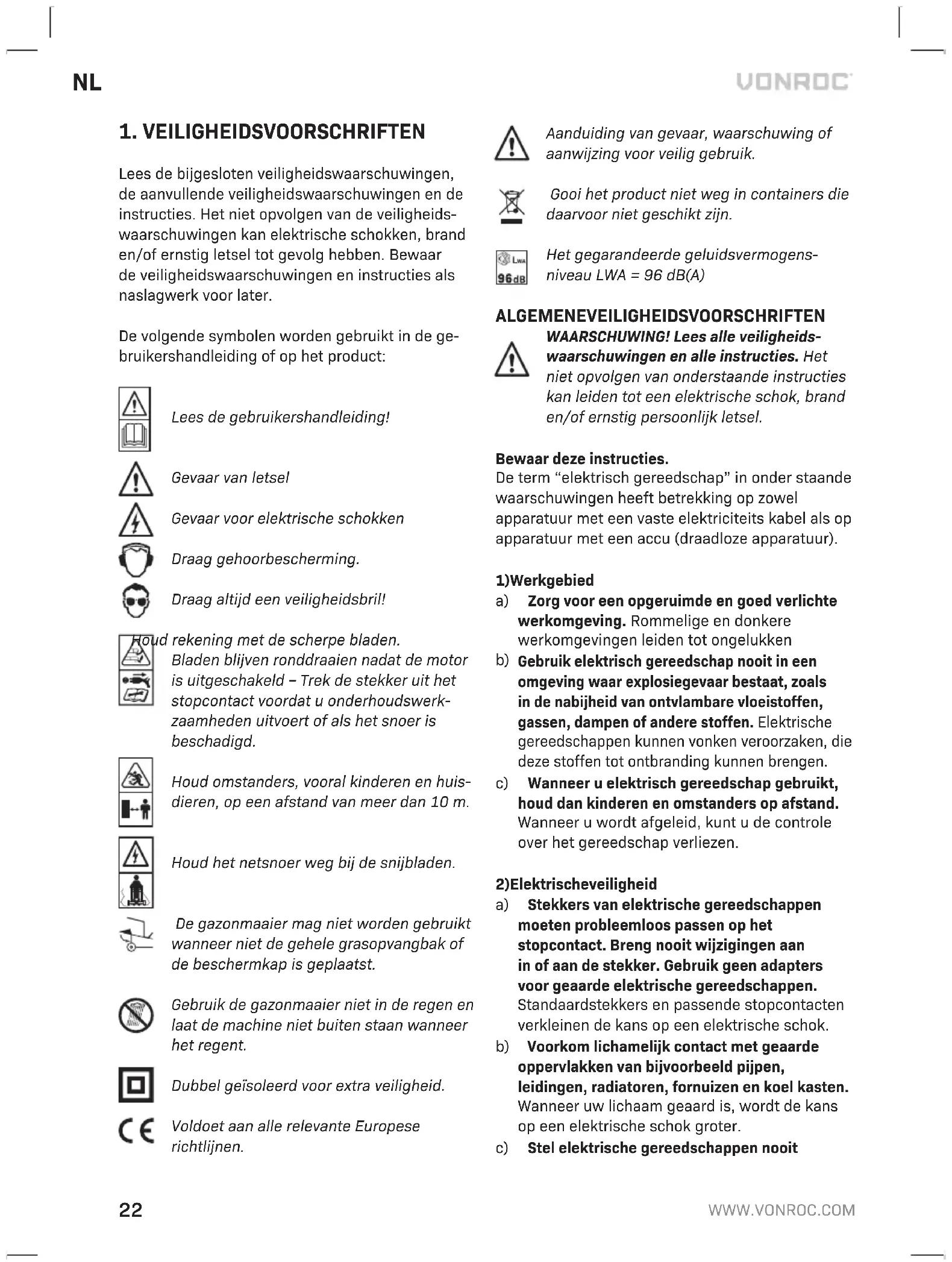

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheids- waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. Bewaar deze instructies. De term “elektrisch gereedschap” in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken

Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen. c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok. b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter. c) Stel elektrische gereedschappen nooitNL

bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter. d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok. e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner. f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben. b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel. c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken. d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.

Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden. f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt. h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch gereed-

schap a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen. b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.

Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers. e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of24

dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.

Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder controle te houden. g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties. h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

5) Gebruik en onderhoud accugereedschap

a) Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.

Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu’s. Gebruik van andere accu’s kan kans op letsel en brand geven.

Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken. d) Wanneer de accu niet juist wordt gebruikt, kan er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.

Gebruiken niet een accu of gereedschap dat beschadigd is of gemodificeerd. Beschadigde of gemodificeerde accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.

Stel een accu over het gereedschap niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130 °C, kan een explosie veroorzaken. NB De temperatuur van “130 °C” kan worden vervangen door de temperatuur van “265 °F”. g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

a) Laat uw gereedschap onderhouden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft. AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR GAZONMAAIERS

• Gebruik deze gazonmaaier uitsluitend met een aardlekschakelaar (Residual Current Device - RCD) met een schakelstroom van niet meer dan 30 mA in het circuit.

• Als een verlengsnoer wordt gebruikt, controleer dan dat het geschikt is voor gebruik buitens- huis en dat het als zodanig is gemarkeerd. De aanbevolen afmeting van een verlengsnoer is dat van het type H05VV-F of H05RN-F, minimaal 1,5 mm² en maximaal 10 meter lang.

• Rol voor gebruik uw verlengsnoer volledig uit zodat oververhitting en verlies van efficiency van de grasmaaier wordt voorkomen. Wanneer u de kabel opruimt, rol deze dan met beleid op zodat er geen knikken in komen.

• Het is niet de bedoeling dat dit apparaat wordt gebruikt door personen (waaronder kinde- ren) met verminderde fysieke, zintuiglijke of psychische vermogens, of die het ontbreekt aan ervaring en kennis, tenzij zij onder toezicht staan of instructies krijgen over het gebruik van het apparaat van iemand die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan zodat zij beslist niet met het apparaat kunnen spelen.NL

WAARSCHUWING: Nadat u de machine hebt uitgeschakeld, blijft het snijblad nog enkele seconden ronddraaien.

• Inspecteer vaak de conditie van het snijblad. Een beschadigd blad moet onmiddellijk worden vervangen. Neem alle vereiste voorzorgsmaat- regelen wanneer u het blad vervangt.

• Controleer voor gebruik het netsnoer en ver- lengsnoer op tekenen van beschadiging of ver- oudering. Raakt een snoer tijdens het gebruik beschadigd, trek dan onmiddellijk de stekker van het snoer uit het stopcontact.

• Sluit een beschadigd snoer niet aan op de stroomvoorziening en raak een beschadigd snoer niet aan, voordat de stekker uit het stop- contact is getrokken. Een beschadigd snoer kan contact met onderdelen die onder spanning staan, veroorzaken.

• Gebruik de gazonmaaier niet als het snoer beschadigd of versleten is.

• Lees de instructies aandachtig door. Leer de bedieningsfuncties en het juiste gebruik van de apparatuur kennen.

• Houd het verlengsnoer weg bij de snijbladen.

• Draag bescherming van ogen en gehoor. Draag een stofmasker als de werking van de gazonmaaier het opwaaien van stof of deeltjes veroorzaakt.

• Laat nooit kinderen, mensen met een beperking of mensen die deze instructies niet kennen, deze gazonmaaier gebruiken.

• Werk nooit met de gazonmaaier terwijl er mensen, vooral kinderen of mensen met een beperking, of huisdieren, bij u in de buurt zijn.

• Werk uitsluitend met de gazonmaaier bij dag- licht of goed kunstlicht.

• Werk nooit met de gazonmaaier wanneer de grondplaat beschadigd is.

• Houd, wanneer u de machine start of wanneer de machine in bedrijf is, het maaigedeelte weg bij uw lichaamsdelen, vooral uw handen en voeten.

• Start de machine niet wanneer deze niet in een ositie gereed voor gebruik staat.

• Inspecteer steeds voor ieder gebruik de gazon- maaier op losse of beschadigde onderdelen. Gebruik de machine pas weer wanneer aanpas- singen en reparaties zijn uitgevoerd.

• Gebruik alleen door de fabrikant aanbevolen vervangende onderdelen en accessoires.

• Verbreek altijd de verbinding van de gazonmaai- er met de stroomvoorziening, wanneer u de machine onbeheerd achterlaat.

• Schakel de motor uit en trek de stekker uit het stopcontact wanneer de machine niet wordt gebruikt, wanneer de machine wordt schoon- gemaakt, van de ene plaats naar de andere wordt verplaatst of wanneer het maaiblad wordt gewisseld of afgesteld.

• Als de stroomvoorziening wordt onderbroken of het verlengsnoer beschadigd raakt, schakel de machine dan onmiddellijk uit en trek de stekker uit het stopcontact.

• Inspecteer en onderhoud de gazonmaaier regelmatig. Laat de gazonmaaier uitsluitend repareren door een geautoriseerde servicemon- teur.

• Is het netsnoer beschadigd, laat het dan uitslui- tend door een geautoriseerd servicecentrum repareren.

• Controleer dat alle grasresten en vuilresten uit de ventilatie-openingen zijn verwijderd. Berg de gazonmaaier, wanneer deze niet in gebruik is, op buiten bereik van kinderen en mensen met een beperking. WAARSCHUWING: Beperk het risico, trek de stekker uit het stopcontact, gebruik alleen aanbevolen accessoires, omdat anders persoonlijk letsel kan ontstaan.

• Schakel de machine niet in in een gesloten of slecht geventileerde ruimte of in de aanwezigheid van brandbare en/of explosieve stoffen zoals ontvlambare vloeistoffen, gassen en poeders.

• Zet de gazonmaaier altijd stil en schakel de stroomvoorziening naar de machine uit, wanneer het gras maaien wordt onderbroken, de grasop- vangbak wordt geleegd of wanneer u van de ene maailocatie naar de andere loopt.

• Steek geen wegen of grindpaden over wanneer de machine nog loopt.

• Verplaats de machine niet door aan de elektrici- teitskabel te trekken. Gebruik altijd de hand- greep.

• Blijf in evenwicht en stevig op beide voeten staan wanneer u de machine gebruikt.

• Controleer dat het terrein dat wordt gemaaid vrij26

is van draden, stenen en vuil. Verwijder voor- werpen die tijdens het maaien kunnen worden weggeslingerd of die zich rond het maaimecha- nisme kunnen wikkelen. Controleer het te maaien gebied zorgvuldig op dieren, zoals egels, kikkers, enz. En verplaats ze naar een veilige locatie

• Als u een voorwerp raakt of erin verstrikt raakt, stop dan de motor en verbreek onmiddellijk de verbinding met de stroomvoorziening zodat u de schade kunt inspecteren. Repareer eventuele schade voordat u de machine weer in gebruik neemt.

• Werk niet met de gazonmaaier met beschadigde of losse onderdelen.

• Gebruik de maaier niet op harde voorwerpen. Hierdoor zou de gebruiker gewond kunnen raken en de machine beschadigd kunnen raken.

• Houd uw handen, gezicht en voeten weg bij alle bewegende onderdelen.

• Vermijd, als dat mogelijk is, het maaien van nat gras.

• Ga voorzichtig te werk wanneer u op een hellend oppervlak werkt. Let er goed op dat u stevig op uw voeten staat en draag anti-slip schoeisel. Werk langs de helling en niet omhoog en omlaag. Werk niet op steile hellingen. Ga vooral voorzichtig te werk wanneer u van richting verandert op hellin- gen, blijf aan de hoge kant van de maaimachine staan, zodat het risico van letsel wordt voorko- men.

• Werk nooit op blote voeten met de gazonmaaier of met open sandalen of canvas schoenen aan uw voeten.

• Maai niet door de machine naar u toe te trekken.

• Houd tijdens het maaien de kabel weg bij de gazonmaaier. U moet werken in de richting van het elektriciteitspunt af. Maai in rechte lijnen, niet in cirkels.

• Houd altijd uw handen en voeten weg bij de draaiende onderdelen.

• Controleer de grasopvangbak regelmatig op slijtage of beschadiging.

• Verbreek na gebruik de verbinding van de machi- ne met de stroomvoorziening en controleer de machine op beschadiging. Neem bij de geringste twijfel contact op met een geautoriseerd service- centrum.

Gebruik de machine uitsluitend volgens de instruc- ties die in deze handleiding worden gegeven.

• Controleer regelmatig dat de bouten, moeren, schroeven en andere bevestigingen vastzitten en veilig zijn. Houd de gazonmaaier vrij van gras, bladeren en opeenhoping van ander vuil.

• Kantel de gazonmaaier niet wanneer u de motor inschakelt, behalve als de gazonmaaier moet worden gekanteld voor het starten. Kantel de ma- chine in dat geval niet meer dan absoluut nood- zakelijk en til alleen het deel op dat verwijderd is van de gebruiker. Breng de maaimachine pas weer terug naar de grond wanneer beide handen in de positie voor de bediening van de machine zijn.

• Probeer niet te machine te repareren of toegang te krijgen tot interne onderdelen. Gebruik uitslui- tend geautoriseerde servicecentra.

• Laat u niet afleiden en concentreer u altijd op wat u aan het doen bent.

• Gebruik uw gezond verstand. Werk nooit met de machine wanneer u moe bent, u zich niet lekker voelt of onder invloed bent van alcohol of andere drugs.

• Bewaar deze instructies. Raadpleeg ze vaak en gebruik ze voor de instructie van andere gebrui- kers. Leent u deze machine uit, verstrek dan ook deze instructies.

• Degene die de machine bedient of de gebruiker is aansprakelijk voor ongelukken en gevaarlijke situaties de zich voordoen voor andere mensen of hun bezittingen.

• Worden deze bedieningsinstructies of veiligheids- maatregelenniet gevolgd, dan kan dat ernstig letsel tot gevolg hebben. Lees de handleiding voordat u deze machine start of in gebruik neemt.

• Draag gezichtsbescherming. Draag gehoorbe- scherming. Draag bescherming van de luchtwe- gen.

• Start de machine niet wanneer u voor de uit- stortopening staat.

• Stop de maaiblad(en) als machine moet worden gekanteld voor vervoer, wanneer u oppervlak- ken oversteekt die geen gras zijn, en wanneer u de machine van en naar het terrein vervoert, waar u de machine gebruikt.

• U kunt de machine beter niet in nat gras gebrui- ken.

• Draag terwijl u met de machine werkt, altijd stevig schoeisel en een lange broek. Draag geen kleding die een losse pasvorm heeft of loshangende koorden of banden heeft.

• Blijf te allen tijde uit de buurt van de uitstort- opening.NL

• Werk nooit met de machine wanneer be- schermkappen niet goed functioneren, of zonder veiligheidsvoorzieningen, bijvoorbeeld omleiders en/of de grasopvangbak.

• De grasopvangbak is voorzien van een grasni- veau-indicator, die laat zien hoeveel gemaaid gras er in de bak zit. Zolang de grasopvangbak niet vol is, blijft de indicator geopend. Wanneer de grasopvangbak vol is, sluit de indicator zich. U moet dan onmiddellijk stoppen met gras- maaien en de grasopvangbak leegmaken. De indicator is slechts een ruwe indicatie en de functionaliteit ervan hangt af van de toestand in de grasopvangbak. Elektrische veiligheid Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschrif- ten in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Klasse II apparaat - Dubbel geïsoleerd - een geaarde stekker is niet noodzakelijk. Bij vervanging van snoeren of stekkers Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoe- ren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken. Bij gebruik van verlengsnoeren Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van mini- maal 1.5 mm². Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

2. MACHINE INFORMATIE

Bedoeld gebruik Dit product is ontworpen voor het maaien van gazons in woonomgevingen. De gazonmaaier is bedoeld voor prive tuinen thuis. Met de gazonmaaier mogen geen struiken, heggen of heesters te knippen, het inkorten van vegetatie, begroeide daken of gras dat groeit op terrassen, voor het schoonmaken (stofzuigen) van vuil en afval van trottoirs, of voor het hakselen van snoeiafval van bomen of heggen. Bovendien mag de gazonmaaier niet worden gebruikt als motorisch aangedreven cultivator van het uitvlakken van hogere delen, zoals molshopen. De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Alle andere toepassingen worden geacht te zijn verkeerd gebruik van de gazonmaaier. TECHNISCHE SPECIFICATIES Modelnr. LM502AC Spanning 230VFrequentie 50HzVermogen 1300 WOnbelaste snelheid 3400/minKniplengte 320 mmKniphoogte 30/50/70mmCapaciteit grasopvangbak 30 LGewicht 8.5 kgProductieniveau IPX4geluidsdruk (Lpa) 71.4dB(A), K=2.35dB(A)geluidsdruk (Lwa) 91.4dB(A), K=2.35dB(A)Trillingswaarde <2.5m/s², K=1.5m/s² Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in overeen- stemming met een gestandaardiseerde test volgens EN60335; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij ge- bruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepas- singen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen28

wanneer de machine is uitgeschakeld of wan- neer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. BESCHRIJVING De nummers in de tekst verwijzen naar de illustra- ties op pagina 2-5.

15. Knop voor handgreep

Voor u werk aan de machine uitvoert, moet u eerst de stekker uit het stopcontact trekken. De onderste handgreep monteren (Afb. A, B, C)

1. Steek de onderste handgreep (14) in het

daarvoor bestemde gat in de gazonmaaier, zoals wordt getoond in Afb. B. Let erop dat de onderste handgreep (14) uitkomt tegenover het gat in de behuizing van de gazonmaaier.

2. Steek de schroef in het gat en draai de schroef

naar rechts vast, zoals wordt getoond in Afb. C.

3. Herhaal deze stappen voor de andere onderste

handgreep (14). De bovenste handgreep monteren (Afb.A, D, E, F)

1. Plaats de kabeltrekontlasting (5) aan de rech-

terkant van de bovenste handgreep (1) zoals weergegeven in Afb. D.

2. Bevestig de bovenste handgreep (1) aan de

onderste handgreep (14) met behulp van de bijgeleverde bouten en handgreepknoppen (15) zoals weergegeven in Afb. E.Zorg ervoor dat de aan / uit-schakelaar (2) zich aan de rechterkant bevindt wanneer staan achter de grasmaaier.

3. Bevestig de kabel aan de handgreep met behulp

van de kabelhouders (6), zoals weergegeven in Afb. F. NB: Wanneer de handgreepknoppen (15) zijn losgedraaid, kunt u de bovenste handgreep (1) omlaag klappen en de gazonmaaier opbergen. Let erop dat de elektriciteitskabel niet bekneld raakt. De wielen monteren (Afb. A, G)

1. Bevestig een wiel (8) op de as. Plaats daarna de

meegeleverde metalen ringen op de as.

2. Steek de meegeleverde metalen splitpen in de

opening van de as. Vouw daarna de metalen split- pen rond de as, zoals wordt getoond in Afb.G.

3. Monteer de wielkap (9) op het wiel (8). Contro-

leer dat de kunststof pennen op de wielkap (9) uitkomen tegenover de gaten in het wiel (8).

4. Herhaal deze stappen voor de andere wielen.

De grasopvangbak monteren (Afb. A, H, I, J, K) U kunt de gazonmaaier met en zonder de grasop- vangbak gebruiken. Bedenk wel dat wanneer u maait zonder de grasopvangbak, de deksel (11) van de grasopvangbak omlaag moet staan. Werk niet met de maaimachine terwijl de deksel van de uitstortopening omhoog staat.

1. Monteer de handgreep (16) van de grasop-

vangbak op de kap (12) van de grasopvangbak, zoals wordt getoond in Afb. I.

2. Voeg de twee helften van de grasopvangmand

(10) samen, zoals wordt getoond in Afb. I.

3. Monteer de kap (12) van de grasopvangbak op

de grasopvangmand (10), die in elkaar is gezet, zoals wordt getoond in Afb. J.

4. Licht de deksel (11) van de grasopvangbak op

en bevestig de grasopvangbak, die in elkaar is gezet, op de gazonmaaier. Controleer dat de in- kepingen in de grasopvangbak goed tegenover de houders op de behuizing van de gazonmaai- er uitkomen. NB: de grasopvangbak is voorzien van een grasni- veau-indicator (13), die laat zien hoeveel gemaaidNL

gras er in de bak zit. Zolang de grasopvangbak niet vol is, blijft de indicator geopend. Wanneer de gras- opvangbak vol is, sluit de indicator zich. U moet dan onmiddellijk stoppen met grasmaaien en de grasopvangbak leegmaken. De indicator is slechts een ruwe indicatie en de functionaliteit ervan hangt af van de toestand in de grasopvangbak. Het maaiblad vervangen (Afb. A, P) Voor u werk aan de machine uitvoert, moet u eerst de stekker uit het stopcontact trekken. Draag beschermende handschoenen wanneer u het maaiblad vervangt. Gevaar voor persoonlijk letsel wanneer u het maaiblad aanraakt. Gebruik alleen bladen die door de fabrikant worden aanbevolen.

1. De grasopvangbak verwijderen.

2. Draai de maaimachine op z’n kant.

3. Houd het maaiblad stevig vast, terwijl u de

beschermende handschoenen draagt.

4. Draai vervolgens de bevestigingsschroef van

het maaiblad naar links los, zoals wordt ge- toond in Afb. P.

5. Het maaiblad vervangen of slijpen.

6. Plaats het maaiblad en volg daarbij de hier-

boven beschreven procedure in omgekeerde volgorde (gaten in het maaiblad moeten op de pennen van de as worden gezet).

7. U kunt het slijpen en vervangen van het maai-

blad het beste overlaten aan een gekwalificeerd iemand. Er kunnen het beste alleen originele onderdelen worden gebruikt. Alle defecten moeten worden gerepareerd door een door de fabrikant geautoriseerde servicewerkplaats.

Voer altijd een visuele inspectie uit voordat u het gereedschap gebruikt, om te zien of de snijbladen, de bouten van de snijbladen en het zwaard niet versleten of beschadigd zijn. Houd het apparaat uitgeschakeld en verbreek de verbinding met de stroomvoor- ziening. Vervang versleten of beschadigde snijbladen en bouten in sets, zodat het gereedschap in balans blijft. De maaihoogte afstellen (Afb. A, L, M) Schakel de apparatuur uit, trek de stekker uit het stopcontact en wacht tot het maaiblad tot stilstand is gekomen. Risico persoonlijk letsel. U kunt de wielen, afhankelijk van de maaihoogte die uw voorkeur heeft, in één van de volgende drie standen afstellen.

1. Leg de gazonmaaier op z’n zijkant.

2. Pak de wielas aan beide zijden vast.

3. Trek gelijkmatig aan de as en steek de as in één

vande drie inkepingen, zoals wordt getoond in Afb. L. Let erop dat de linkerzijde en de rech- terzijde van de as in dezelfde inkeping moeten zijn geplaatst. Herhaal deze stap voor beide assen. Controleer dat de voor- en de achteras in dezelfde inkeping zijn gemonteerd, zodat de gazonmaaier evenwijdig aan het gazon maait.

4. Iedere inkeping hoort bij een bepaalde maai-

hoogte, zoals wordt getoond in Afb. M. Stand 1 hoort bij een maaihoogte van 30 mm. Stand 2 hoort bij een maaihoogte van 50 mm. Stand 3 hoort bij een maaihoogte van 70 mm. NB: U kunt het beste een grotere maaihooge selec- teren voor de eerste maaibeurt van het seizoen. Het elektriciteitssnoer vastzetten (Afb. A, N) Plaats de kabel in de trekontlasting (5) van de kabel, zoals wordt getoond in Afb. N. De machine in-/uitschakelen (Afb. A, O) Start de maaimachine niet in lang gras.

• U kunt de machine starten door op de vei- ligheidsknop (3) te drukken en deze knop ingedrukt te houden en op de Aan/Uit-scha- kelaar (2) te drukken. U kunt, terwijl u de aan/ uit-schakelaar (2) vasthoudt, de veiligheidsknop (3) loslaten.

• U kunt de machine stoppen door de aan/ uit-schakelaar (2) los te laten, wacht vervolgens tot het maaiblad tot stilstand is gekomen. Werk altijd van de kabels af zodat u ze niet kunt doorsnijden, zoals wordt getoond in Afb. Q.30

Onderhoud De maaimachine is zo ontworpen dat zij met een minimum aan onderhoud lange tijd dienst kan doen. Voortdurend gebruik naar tevredenheid is afhankelijk van de juiste verzorging van de maai- machine en regelmatige reiniging.

• Houd de maaimachine schoon en droog.

• Verwijder regelmatig met een botte schraper gras en vuil van de maaimachine.

• Maak de maaimachine schoon met slechts een milde zeepoplossing en een vochtige doek. Laat nooit vloeistoffen in het gereedschap doordringen en dompel nooit een onderdeel van het gereedschap onder in vloeistof. Gebruik nooit een schoonmaakmiddel op basis van een oplosmiddel of een schuurmiddel. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd ser- vicecentrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt Dit vormt de enige garantie opgesteld door het be- drijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor inci- dentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervan- ging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.FR
