INSTRUKCJA OBSŁUGI LM502AC Vonroc

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzega- nie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz inst- rukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: Przeczytać instrukcję obsługi! Ryzyko obrażeń ciała Ryzyko porażenia prądem Nosić ochronniki słuchu. Zawsze nosić okulary ochronne! Uwaga na ostre ostrza. Ostrza obracają się po wyłączeniu silnika – odłącz wtyczkę od zasilania przed konserwacją lub jeśli przewód jest uszkodzony. Osoby postronne, zwłaszcza dzieci, oraz zwierzęta powinny się znajdować w odległości większej niż 10 metrów od maszyny. Przewód zasilający musi się znajdować z dala od ostrzy tnących. Nie wolno obsługiwać kosiarki bez założonego pojemnika na trawę lub osłony. Nie używać na deszczu ani nie pozostawiać kosiarki na zewnątrz podczas deszczu. Podwójna izolacja zapewnia dodatkową ochronę. Zgodność z wszystkimi odnośnymi dyrektywami europejskimi. Oznacza niebezpieczeństwo, ostrzeżenie lub konieczność zwrócenia uwagi. Nie wyrzucać produktu do nieodpowiednich pojemników. Gwarantowany poziom mocy akustycznej LWA = 96 dB(A)

OGÓLNE ZALECENIA DOTYCZĄCE BEZPIEC

ZEŃSTWA UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń. Zachowajponiższe instrukcje. Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych za- silanych sieciowo (przewodowych) lub elektronar- zędzi akumulatorowych działających na baterie (bezprzewodowych).

a) Obszar roboczy należy utrzymywać w czystości. Powinien on być dobrze oświetlony. Nieład i złe oświetlenie mogą z łatwością doprowadzić do wypadku. b) Nie korzystaj z elektronarzędzi akumulatorowych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektronarzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów. c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego ur- ządzenia. Rozproszenie uwagi może spowodo- wać utratę kontroli nad urządzeniem.

2) Bezpieczeństwo związane z elektrycznością

a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfiko- wać wtyczki w jakikolwiek sposób. Nie należy używać adapterów, które uziemiają elektronar- zędzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfikacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem.74

b) Należy unikać bezpośredniego kontaktu fizy- cznego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione. c) Nie należy wystawiać elektronarzędzi akumu- latorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem. d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odległości od ostrych krawędzi i części rucho- mych. Przewody uszkodzone lub poplątane zwiększają ryzyko porażenia prądem. e) Podczas korzystania z elektronarzędzia akumu- latorowego na wolnym powietrzu, należy uży- wać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem. f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prą- dowy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osoby obsługującej urządzenie

a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmęczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała. b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochron- ny, jak na przykład maska przeciwpyłowa, anty- poślizgowe obuwie ochronne, kask lub słuchaw- ki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obrażeń ciała. c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektronar- zędzi z palcem na przełączniku lub włączonych elektronarzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki. d) Przed włączeniem elektronarzędzia akumu- latorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawie- nie klucza zamocowanego na jednej z części obrotowych urządzenia może spowodować powstanie obrażeń ciała. e) Nie należy sięgać ponad urządzeniem. Przez cały czas należy zachować odpowiednią równo- wagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach. f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, biżuteria lub długie włosy mogą zostać wciąg- nięte przez części ruchome. g) Jeśli w urządzeniu przewidziano elementy służące do odprowadzania i zbierania pyłu, na- leży sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia. h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpo- wiedzialne działanie może spowodować poważ- ne obrażenia ciała w ułamku sekundy.

4) Obsługa i konserwacja elektronarzędzi akumu-

latorowych a) Urządzenia nie należy przeciążać. Należy korzys- tać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie. b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządzenie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy. c) Przed przystąpieniem do regulowania elektronar- zędzi akumulatorowych, wymiany akcesoriów lub przygotowywania urządzeń do okresu prze- chowywania, należy odłączyć wtyczkę od źródłaPL

zasilania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia. d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatorowe w rękach niekompetentnych użytkowników stanowią zagrożenie. e) Elektronarzędzia akumulatorowe należy utrzy- mywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sp- rawdzać, czy jakieś części nie są uszkodzone oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urządzenie jest uszkodzone, przed przystąpieniem do jego użyt- kowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan techniczny urządzeń. f) Narzędzia służące do cięcia powinny być naostr- zone i utrzymywane w czystości. Jeśli narzędzia służące do cięcia, które posiadają ostre krawęd- zie tnące, są właściwie konserwowane, istnieje mniejsze prawdopodobieństwo ich zacinania się. Ponadto, łatwiej je kontrolować. g) Elektronarzędzia akumulatorowego, akcesoriów, nakładek, itp. należy używać zgodnie z niniejs- zymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodzaju. Używanie urządzenia niezgodnie z przeznaczeniem może prowadzić do powstania sytuacji niebezpiecznych. h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.

5) Użytkowanie i konserwacja urządzenia zasila-

nego akumulatorkami a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków. b) Należy używać jedynie akumulatorków prze- znaczonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpie- nia obrażeń ciała lub pożaru. c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów meta- lowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodo- wać zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar. d) W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. W razie przypadkowego kontaktu przemyć skórę wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulatorka może powodować podrażnienia lub oparzenia. e) Nie używać uszkodzonego ani zmodyfikowa- nego akumulatora lub narzędzia. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała. f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej tempe- ratury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch. UWAGA Temperaturę „130 °C“ można zastąpić temperaturą „265 °F“. g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

a) Zlecać serwisowanie elektronarzędzie wykwa- lifikowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elek- tronarzędzia.

• Kosiarki należy używać tylko wtedy, gdy w obwodzie znajduje się urządzenie różnicowo- prądowe (RCD) o prądzie zadziałania nie więks- zym niż 30 mA.

• W przypadku korzystania z przedłużacza należy sprawdzić, czy jest on przeznaczony do użytku na zewnątrz i oznakowany jako taki. Zalecany typ przedłużacza to H05VV-F lub H05RN-F o średnicy przewodu nie mniejszej niż 1,5 mm² o długości maksymalnej 10 m.76

• Przed użyciem należy całkowicie rozwinąć prze- dłużacz, aby zapobiec przegrzaniu i utracie wy- dajności kosiarki. Po zakończeniu pracy należy ostrożnie zwinąć kabel, aby go nie skręcić.

• Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczony- ch zdolnościach fizycznych, czuciowych lub umysłowych albo nie posiadające doświadcze- nia i wiedzy, chyba że zostały one odpowiednio poinstruowane co do korzystania z urządzenia i są pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo. Dzieci muszą pozostawać pod opieką, aby nie mogły bawić się maszyną. OSTRZEŻENIE: Po wyłączeniu maszyny ostrze tnące obraca się jeszcze przez kilka sekund.

• Należy często sprawdzać stan ostrza tnącego. Uszkodzone ostrze należy natychmiast wymie- nić. Podczas wymiany ostrza należy zachować wszystkie wymagane środki ostrożności.

• Przed użyciem należy sprawdzić przewód zasilający i przedłużacz pod kątem śladów uszkodzeń lub starzenia. Jeśli przewód ulegnie uszkodzeniu podczas użytkowania, należy naty- chmiast odłączyć go od sieci.

• NIE DOTYKAĆ PRZEWODU PRZED ODŁĄCZENIEM GO OD ŹRÓDŁA ZASILANIA.

• Nie podłączać uszkodzonych kabli do zasilania ani nie dotykać uszkodzonych przewodów przed odłączeniem od zasilania. Uszkodzony przewód może doprowadzić do kontaktu z elementami znajdującymi się pod napięciem.

• Nie używać kosiarki, jeśli jej przewód jest usz- kodzony lub przetarty.

• Należy dokładnie przeczytać instrukcje. Należy dokładnie zapoznać się ze sposobem obsługi oraz właściwego korzystania ze sprzętu.

• Przedłużacz należy trzymać z dala od ostrzy tnących.

• Należy korzystać ze środków ochrony wzroku i słuchu. Jeśli koszenie powoduje powstawanie pyłu lub ździebeł, należy nosić osłonę prze- ciwpyłową.

• Nigdy nie pozwalać dzieciom ani osobom nie zaznajomionym z niniejszymi instrukcjami na używanie kosiarki.

• Unikać używania kosiarki, gdy w pobliżu znajdują się ludzie (zwłaszcza dzieci i osoby niedołężne) lub zwierzęta domowe.

• Kosiarki należy używać tylko przy świetle dzien- nym lub dobrym oświetleniu sztucznym.

• Nigdy nie uruchamiać kosiarki z uszkodzoną podstawą.

• Podczas rozruchu i pracy maszyny sekcję tnącą należy trzymać z dala od wszystkich części ciała, zwłaszcza dłoni i stóp.

• Nie uruchamiać maszyny, gdy nie znajduje się ona w pozycji roboczej.

• Przed każdym użyciem należy dokładnie sprawdzić, czy kosiarka nie zawiera luźnych lub uszkodzonych części. Nie używać urządzenia do czasu dokonania regulacji lub naprawy.

• Stosować wyłącznie zalecane przez producenta części zamienne i akcesoria.

• Przed pozostawieniem kosiarki bez nadzoru zawsze odłączać ją od sieci zasilającej.

• Należy wyłączyć silnik i wyciągnąć wtyczkę, gdy urządzenie nie jest używane, jest czyszczone, przemieszczane z jednego miejsca na drugie lub gdy ostrze tnące jest wymieniane lub regu- lowane.

• W przypadku przerwy w dostawie zasilania lub uszkodzenia przedłużacza należy natychmiast wyłączyć urządzenie i wyjąć wtyczkę z gniazdka.

• Należy regularnie sprawdzać i konserwować kosiarkę. Kosiarka może być naprawiana wy- łącznie przez autoryzowany serwis.

• Jeśli przewód zasilający jest uszkodzony, należy zlecić jego naprawę lub wymianę w autory- zowanym serwisie.

• Sprawdzić, czy wszystkie ścinki trawy i zabrudzenia zostały usunięte z otworów wenty- lacyjnych.

• Jeśli kosiarka nie jest używana, należy ją przechowywać poza zasięgiem dzieci i osób niedołężnych. OSTRZEŻENIE: Aby zmniejszyć ryzyko, należy odłączyć wtyczkę od zasilania i stosować wyłącznie zalecane akcesoria, w przeciwnym razie może dojść do obrażeń ciała.

• Nie włączać urządzenia w pomieszczeniach zamkniętych lub słabo wentylowanych, w obecności substancji łatwopalnych lub wybu- chowych, takich jak ciecze, gazy i proszki.

• Należy zawsze zatrzymać kosiarkę i wyłąc- zyć ją z sieci elektrycznej, gdy koszenie jest opóźnione, gdy opróżniany jest pojemnik naPL

trawę lub gdy kosiarka jest przemieszczana z jednego miejsca do drugiego.

• Nie przechodzić przez drogi ani ścieżki żwirowe, gdy urządzenie działa.

• Nie przemieszczać maszyny, ciągnąc za kabel. Zawsze używać uchwytu.

• Zachować równowagę i stabilną postawę podc- zas pracy z maszyną.

• Sprawdzić, czy na ścinanym obszarze nie ma sznurków, kamieni i gruzu. Usunąć wszelkie przedmioty, które mogłyby zostać wyrzucone podczas cięcia lub mogłyby się owinąć wokół mechanizmu tnącego. Należy starannie sprawd- zić obszar, który ma być koszony, czy nie ma na nim pod kątem dzikich zwierząt, takich jak jeże, żaby itp. i przenieść je w bezpieczne miejsce.

• W przypadku uderzenia w obcy przedmiot lub zaplątania się go na ostrzach tnących należy za- trzymać silnik i natychmiast odłączyć maszynę od sieci, aby sprawdzić, czy nie wystąpiły jakieś uszkodzenia. Przed dalszą eksploatacją należy usunąć wszelkie uszkodzenia.

• Nie używać kosiarki, która ma luźne lub uszko- dzone części.

• Nie należy próbować ścinać twardych przed- miotów. Może to spowodować obrażenia ciała operatora i uszkodzenie maszyny.

• Nie należy zbliżać rąk, twarzy ani stóp do ws- zystkich ruchomych części maszyny.

• Jeśli to możliwe, należy unikać koszenia mokrej trawy.

• Podczas koszenia na pochyłym terenie należy zachować szczególną ostrożność. Należy uważać, gdzie się stąpa, i nosić obuwie anty- poślizgowe. Należy kosić wzdłuż zbocza, nie w górę i w dół. Nie należy kosić trawy na zbyt stromych zboczach. Należy zachować szcze- gólną ostrożność przy zmianie kierunku na zboczach i stanąć powyżej kosiarki, aby uniknąć ryzyka obrażeń ciała.

• Nigdy nie obsługiwać kosiarki boso ani w san- dałach czy butach płóciennych.

• Nie należy kosić, ciągnąc maszynę do siebie.

• Podczas koszenia przewód należy trzymać z dala od kosiarki. Kosząc, należy oddalać się od punktu zasilania. Należy kosić w linii prostej, nie po okręgu.

• Zawsze należy trzymać ręce i stopy z dala od obracających się części.

• Należy często sprawdzać kosz na trawę pod kątem zużycia lub uszkodzenia.

• Po zakończeniu pracy należy odłączyć urządze- nie od zasilania i sprawdzić, czy nie zostało uszkodzone. W razie jakichkolwiek wątpliwości należy skontaktować się z autoryzowanym centrum serwisowym.

• Maszyny należy używać wyłącznie zgodnie z instrukcjami zawartymi w niniejszej instrukcji obsługi.

• Należy regularnie sprawdzać, czy nakrętki, śruby i inne elementy złączne są porządnie dokręcone. Kosiarkę należy czyścić z trawy, liści i innych zanieczyszczeń.

• Nie przechylać kosiarki podczas włączania silnika, z wyjątkiem sytuacji, gdy maszyna musi być przechylona, żeby rozpocząć pracę. W takim przypadku nie przechylać jej bardziej niż jest to absolutnie konieczne i unieść tylko część, która jest z dala od operatora. Przed oparciem mas- zyny na ziemi obie dłonie muszą się znajdować w położeniu roboczym.

• Nie należy próbować samodzielnie naprawiać urządzenia ani uzyskiwać dostępu do jego częś- ci wewnętrznych. Należy korzystać wyłącznie z autoryzowanych centrów serwisowych.

• Nie wolno się rozpraszać, należy zawsze być skupionym na wykonywanym zadaniu.

• Kierować się zdrowym rozsądkiem. Nigdy nie uruchamiać urządzenia, gdy jest się zmęczo- nym, chorym lub pod wpływem alkoholu albo innych środków odurzających.

• Należy zachować niniejszą instrukcję. Zaglądać do niej regularnie i wykorzystywać ją do szko- lenia innych użytkowników. Urządzenie należy pożyczać innym osobom razem z instrukcją.

• Operator lub użytkownik jest odpowiedzialny za wypadki i zagrożenia dotyczące innych ludzi lub ich mienia.

• Nieprzestrzeganie instrukcji obsługi i środków ostrożności zawartych w tej instrukcji może doprowadzić do poważnych obrażeń ciała. Przeczytać instrukcję przed uruchomieniem lub obsługą urządzenia.

Nosić okulary ochronne. Nosić ochronniki słuchu. Stosować środki ochrony dróg oddechowych.

• Nie uruchamiać maszyny, stojąc przed otworem wylotowym.

• Zatrzymać ostrze(a), jeśli maszyna musi zostać przechylona w celu transportu, na czas pokony- wania powierzchni innych niż trawa oraz na czas transportu maszyny do i z miejsca użycia.

• Unikać użytkowania maszyny w mokrej trawie.78

• Podczas pracy maszyną zawsze nosić solidne obuwie oraz długie spodnie. Unikać noszenia luźno

• Nigdy nie zbliżać się do otworu wylotowego.

• Nigdy nie używać maszyny z uszkodzonymi osłonami lub pokrywami albo bez urządzeń za- bezpieczających, takich jak na przykład osłony i/lub pojemniki na trawę.

• Pojemnik na trawę jest wyposażony we wskaźnik zapełnienia trawą, który informuje o ilości skoszonej trawy w pojemniku. Dopóki pojemnik na trawę nie jest zapełniony, wskaźnik pozostaje otwarty. Kiedy pojemnik na trawę zostanie zapełniony, wskaźnik zamknie się. W takim przypadku należy niezwłocznie zaprzes- tać koszenia i opróżnić pojemnik na trawę. Ten wskaźnik ma jedynie charakter pomocniczy, a jego funkcjonalność zależy od warunków panu- jących wewnątrz pojemnika na trawę. Bezpieczeństwo związane z elektryczn ością Pod czas wykorzystania urządzenia elektrycznego należy zawsze przestrzegać odpowiednie przepisy bezpieczeństwa, które są ważne w Waszym kraju w celu zmniejszenia ryzyka pożaru, porażenia prądem elektrcznym oraz zranienia personelu. Sprawdzić, czy napięcie sieciowe jest zgodne z parametrami na tabliczce znamionowej. II klasy – Izolacja podwójna – Wasze gniazdo nie potrzebuje uziemenia. Wymiana przewodów lub wtyczek Jeśli przewód sieciowy zostanie uszkodzony, należy go wymienić na specjalny przewód sieciowy dostępny u producenta lub w jego dziale obsługi klienta. Wyrzuć stare przewody i wtyczki zaraz po ich wymianie na nowe. Niebezpieczne jest wkłada- nie do gniazdka wtyczki przewodu, który nie jest podłączony do urządzenia. W przypadku zastosowania przedłużaczy Należy stosować odpowiednie przedłużacze przys- tosowane do mocy urządzenia. Żyły takiego kabla muszą mieć minimalny przekrój 1,5 mm

. Jeśli kabel przedłużający jest nawinięty na bęben, należy go całkowicie rozwinąć.

2. INFORMACJE O MASZYNIE

Przeznaczenie Produkt jest przeznaczony do koszenia trawy w gos- podarstwie domowym. Kosiarka jest przeznaczona do użytku w prywatnych ogrodach domowych. Kosiarki nie wolno używać do przycinania krzewów, żywopłotów ani krzaków, do przycinania roślin pną- cych, roślinności na dachach lub trawy rosnącej na balkonach, do usuwania (wsysania) zanieczyszczeń i resztek z chodników lub ścieżek ani do rozdrab- niania ścinek z drzew lub żywopłotów. Co więcej, kosiarki nie wolno używać w roli kultywatora do wy- równywania powierzchni trawników poprzez usuwa- nie wzniesień, takich jak kopce kretów. Urządzenia wolno używać wyłącznie zgodnie z jego przeznacze- niem. Wszelkie inne użytkowanie jest uznawane za niezgodne z przeznaczeniem i niedozwolone. DANE TECHNICZNE Nr modelu LM502AC Napięcie 230VCzęstotliwość 50HzMoc 1300 WPrędkość bez obciążenia 3400/minSzerokość cięcia 320 mmWysokość cięcia 30/50/70mmPojemność zbiornika na trawę 30 LWaga 8.5 kgStopień ochrony IPX4Ciśnienie akustyczne (Lpa) 71.4dB(A), K=2.35dB(A)Moc akustyczna (Lwa)91.4dB(A), K=2.35dB(A)Wartość drgań <2.5m/s², K=1.5m/s² Poziom wibracji Poziom emisji wibracji podany na końcu tej ins- trukcji został zmierzony zgodnie z testem standa- ryzowanym podanym w EN60335; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do ymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażeniaPL

Należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakłada- nie rękawic i właściwą rganizację pracy. OPIS Liczby w tekście odnoszą się do rysunków na stronach 2-5.

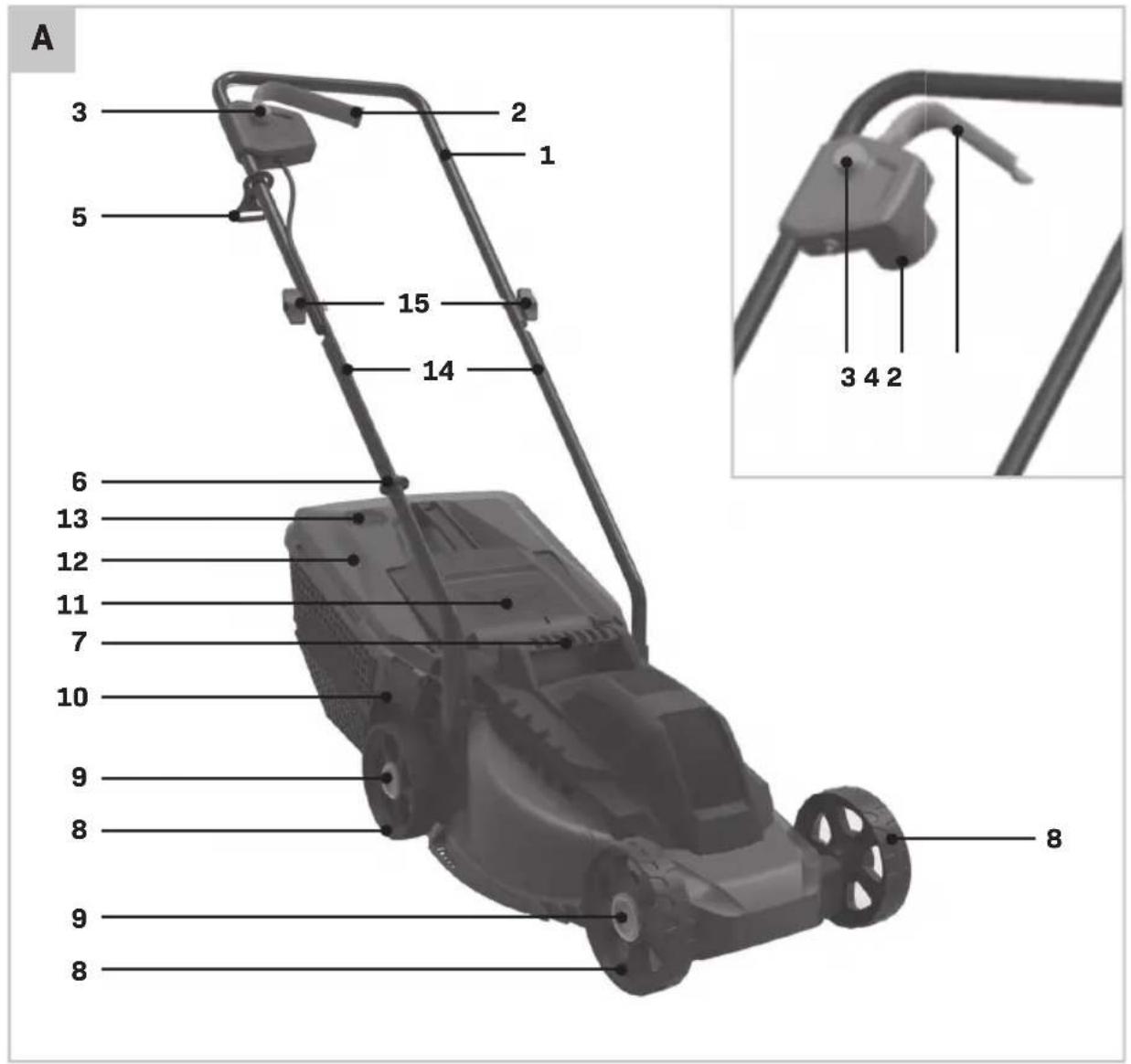

3. Przycisk bezpieczeństwa

4. Gniazdo zasilania

5. Mocowanie zmniejszające naprężenie kabla

7. Rączka do przenoszenia

10. Pojemnik na trawę

11. Pokrywa pojemnika na trawę

12. Osłona pojemnika na trawę

13. Wskaźnik zapełnienia trawą

15. Pokrętło uchwytu

16. Uchwyt do przenoszenia pojemnika na trawę

Przed rozpoczęciem wykonywania jakichkol- wiek prac dotyczących maszyny, odłączyć wtyczkę zasilania od gniazda zasilania. Montaż dolnego uchwytu (Rys. A, B, C)

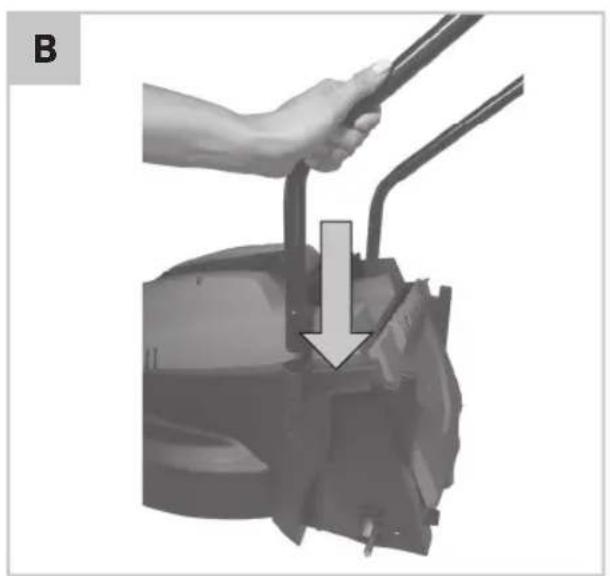

1. Włożyć dolny uchwyt (14) w przeznaczony do

tego otwór w korpusie kosiarki zgodnie z Rys. B. Dopilnować, aby otwór w dolnym uchwycie (14) został dopasowany do otworu w korpusie kosiarki.

2. Włożyć śrubę w otwór i dokręcić ją, obracając

zgodnie ze wskazówkami zegara zgodnie z Rys. C.

3. Powtórzyć tę procedurę dla drugiego dolnego

uchwytu (14). Montaż górnego uchwytu (Rys. A, D, E, F)

1. Umieść odciążenie kabla (5) po prawej stronie

górnego uchwytu (1), jak pokazano na Rys. D.

2. Przymocuj górny uchwyt (1) do dolnego uchwytu

(14), używając dostarczonych śrub i pokręteł uchwytu (15), jak pokazano na Rys. E. Upewnij się, że zespół włącznika / wyłącznika (2) znajdu- je się po prawej stronie, gdy stojąc za kosiarką.

3. Zamocuj linkę do uchwytu za pomocą uchwy-

tów kablowych (6), jak pokazano na Rys. F. Uwaga: Kiedy pokrętła uchwytu (15) są polu- zowane, górny uchwyt (1) można złożyć w dół w celu przechowywania kosiarki. Dopilnować, aby nie doszło do ściśnięcia kabla zasilającego. Montaż kół (Rys. A, G)

1. Przymocować koło (8) do osi. Następnie założyć

dołączoną metalową podkładkę na oś.

2. Włożyć dołączoną metalową zawleczkę w otwór

w osi. Następnie zagiąć metalową zawleczkę wokół osi zgodnie z Rys. G.

3. Założyć osłonę koła (9) na koło (8). Dopilnować,

aby plastikowe bolce na osłonie koła (9) były dopasowane do otworów w kole (8).

4. Powtórzyć tę procedurę dla pozostałych kół.

Montaż pojemnika na trawę (Rys. A, H, I, J, K) Kosiarki można używać z pojemnikiem na trawę lub bez. Należy jednak pamiętać, że podczas kosze- nia bez pojemnika na trawę pokrywa pojemnika na trawę (11) musi być opuszczona. Nie używać kosiarki bez uniesionej pokrywy wylotowej.

1. Zamontować uchwyt do przenoszenia pojemni-

ka na trawę (16) na osłonę pojemnika na trawę (12) zgodnie z Rys. H.

2. Połączyć dwie połowy pojemnika na trawę (10)

3. Zamontować osłonę pojemnika na trawę (12)

na zmontowany pojemnik na trawę (10) zgodnie z Rys. J.

4. Unieść pokrywę pojemnika na trawę (11) i

zamocować zmontowany pojemnik na trawę na kosiarce. Dopilnować, aby wgłębienia w pojem- niku na trawę zostały prawidłowo dopasowane do uchwytów na korpusie kosiarki. Uwaga: pojemnik na trawę jest wyposażony we wskaźnik zapełnienia trawą (13), który informuje o ilości skoszonej trawie w pojemniku. Dopóki pojemnik na trawę nie jest zapełniony, wskaźnik pozostaje otwarty. Kiedy pojemnik na trawę zos- tanie zapełniony, wskaźnik zamknie się. W takim przypadku należy niezwłocznie zaprzestać koszenia i opróżnić pojemnik na trawę. Ten wskaźnik ma jedynie charakter pomocniczy, a jego funkcjonal- ność zależy od warunków panujących wewnątrz pojemnika na trawę.80

Wymiana ostrza tnącego (Rys. A, P) Przed rozpoczęciem wykonywania jakichkolwiek prac dotyczących maszyny, odłączyć wtyczkę zasilania od gniazda zasilania. Podczas wymiany ostrza nosić rękawice ochronne. Ryzyko obrażeń ciała w wyniku dotknięcia ostrza. Używać wyłącznie ostrzy zalecanych przez producenta.

1. Zdemontować pojemnik na trawę.

2. Położyć kosiarkę na boku.

3. Mocno chwycić ostrze tnące przez rękawice

4. Obracać śrubę mocującą ostrze przeciwnie do

wskazówek zegara, aby ją poluzować zgodnie z Rys. P.

5. Wymienić lub naostrzyć ostrze tnące.

6. Zamontować ostrze tnące, wykonując powyższą

procedurę w odwrotnej kolejności (ostrze należy nałożyć otworami na bolce wrzeciona).

7. Najlepiej powierzyć ostrzenie lub wymianę

ostrza odpowiednio wykwalifikowanej osobie. Korzystać wyłącznie z części oryginalnych. Wszelkie usterki powinien usuwać warsztat serwi- sowy posiadający autoryzację producenta.

Przed użyciem zawsze sprawdzić wzroko- wo, czy noże, śruby noży i zespół tnący nie są zużyte lub uszkodzone. Urządzenie powinno być wyłączone i odłączone od źródła zasilania. Należy wymieniać zużyte lub uszkodzone noże i śruby w kompletach, aby zachować równowagę. Regulacja wysokości koszenia (Rys. A, L, M) Wyłączyć sprzęt, odłączyć wtyczkę zasilania i poczekać na zatrzymanie się ostrza. Istnieje ryzyko obrażeń ciała. W zależności od preferowanej wysokości koszenia można ustawić zespół kół w jednej z trzech pozycji.

1. Położyć kosiarkę na boku.

2. Chwycić oś koła z obu stron.

3. Równomiernie ciągnąć za oś i włożyć ją w jedno

z trzech nacięć zgodnie z Rys. L. Dopilnować, aby lewa i prawa strona osi zostały zamon- towane w nacięciach na tym samym poziomie. Powtórzyć ten krok dla obu osi. Dopilnować, aby przednia i tylna oś były zamontowane w nacięciach na tym samym poziomie, co zapewni koszenie równolegle do powierzchni trawnika.

4. Każde z nacięć oznacza wysokość koszenia zgo-

dnie z Rys. M. Pozycja 1 oznacza wysokość koszenia 30 mm. Pozycja 2 oznacza wysokość koszenia 50 mm. Pozycja 3 oznacza wysokość koszenia 70 mm. Uwaga: Wyższą wysokość koszenia należy wybierać do pierwszego koszenia w sezonie. Mocowanie kabla zasilającego (Rys. A, N) Zamocować kabel w mocowaniu zmniejszającym naprężenie kabla (5) zgodnie z Rys. N. Włączanie i wyłączanie maszyny (Rys. A, O) Nie należy uruchamiać kosiarki, jeśli stoi w długiej trawie.

• Aby włączyć maszynę, wcisnąć i przytrzymać przycisk bezpieczeństwa (3) i wcisnąć włącznik (2). Trzymając wciśnięty włącznik (2), można zwolnić przycisk bezpieczeństwa (3).

• Aby zatrzymać maszynę, zwolnić włącznik (2) i poczekać, aż ostrze przestanie się obracać. Kosząc, należy zawsze odsuwać się od kabli, żeby uniknąć ich przecięcia, zgodnie z Rys. Q.

Konserwacja Kosiarka jest przeznaczona do długotrwałej pracy z minimalną konserwacją. Długotrwała udana praca zależy od odpowiedniej konserwacji i regularnego czyszczenia kosiarki.

• Należy dbać o to, by kosiarka była czysta i sucha.

• Należy regularnie korzystać z tępego drapaka do usuwania trawy i ziemi z kosiarki.

• Do czyszczenia kosiarki używać jedynie łagod- nego mydła i wilgotnej szmatki. Nie dopuszczać, by do urządzenia dostał się jakkolwiek płyn, nie należy też zanurzać żadnej części urządzenia wPL

płynie. Do czyszczenia nie należy używać żadny- ch środków ściernych ani rozpuszczalników. ŚRODOWISKO Uszkodzone oraz /lub wybrakowane urządzenie elektryczne lub elektroniczne musi być utylizowane w odpowiedni sposób. Tylko dla krajów Komisji Europejskiej Nie wolno wyrzucać elektronarzędzi do domowych śmietników. Zgodnie z Dyrektywą Europejską nr 2012/19/EU dotyczącą Utylizacji Wyposażenia Elektrycznego i Elektronicznego i jej wdrożeniem w krajowe prawo, nieużywane elektronarzędzia należy gromadzić oddzielnie i utylizować w sposób przyjazny dla środowiska. GWARANCJA Produkty VONROC są wytwarzane zgodnie z naj- wyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC. Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje nar- zędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;

• Normalne zużycie nie jest objęte gwarancją;

• Narzędzie było używane niezgodnie z prze- znaczeniem, źle z nim się obchodzono lub było nieprawidłowo konserwowane;

• Użyto części zamiennych innych niż oryginalne. Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażo- ne ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku firma VONROC nie ponosi odpo- wiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części. Produkt i podręcznik użytkownika może ulec zmianom. Dane techniczne mogą ulec zmianie bez obowiązku powiadamiania użytkownika.82
