BEDIENUNGSANLEITUNG LM502AC Vonroc

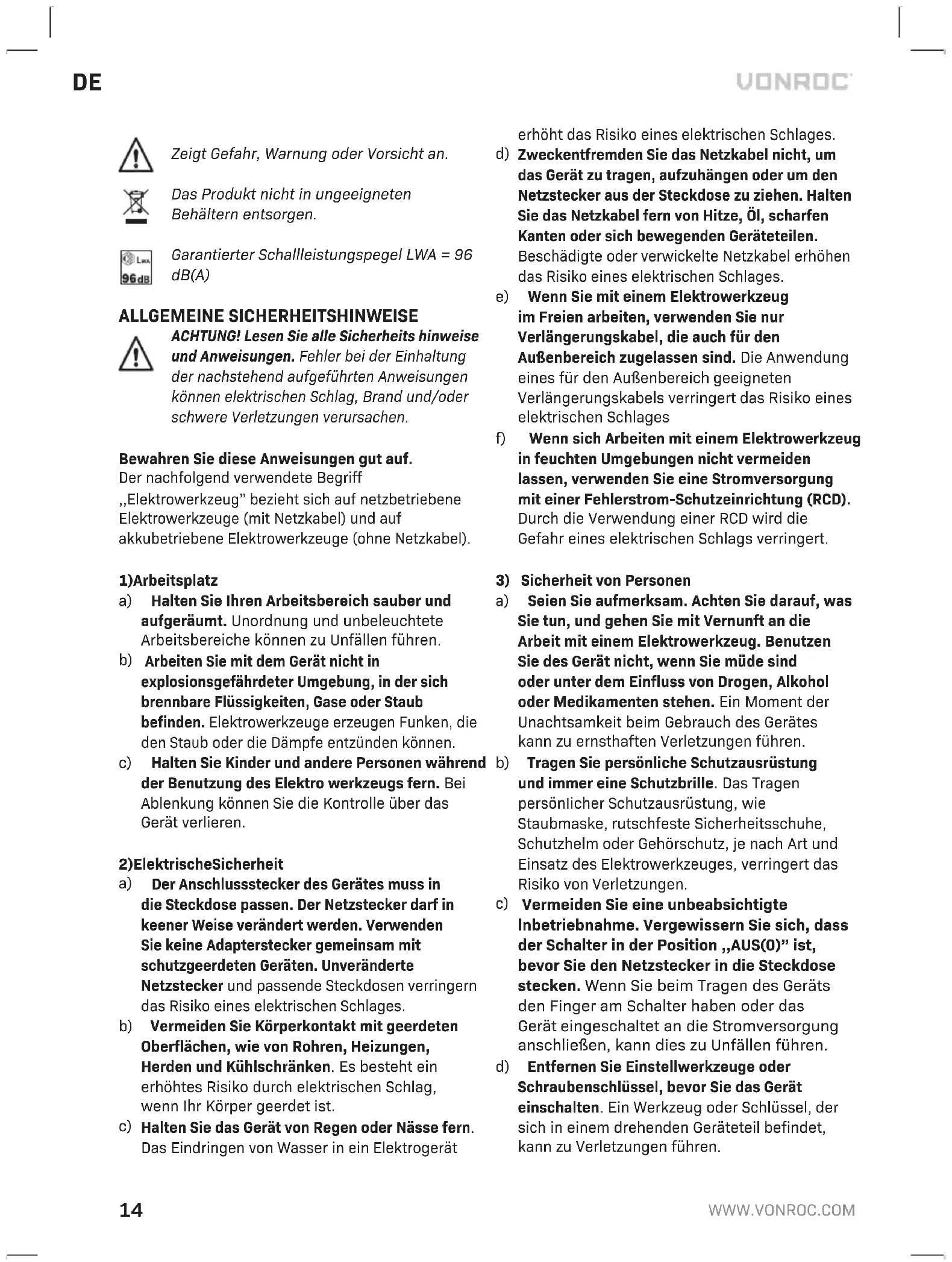

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweis- ungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicher

heitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Benutzerhandbuch/Bedienungsanleitung lesen! Verletzungsgefahr Gefahr eines Stromschlags. Gehörschutz tragen. Schutzbrille tragen! Vorsicht vor scharfen Klingen. Die Klingen drehen sich nach Abschaltung des Motors weiter - Vor dem Warten oder bei beschä- digtem Kabel den Stecker aus der Steckdose ziehen. Zuschauer, insbesondere Kinder und Haus- tiere in einem Abstand von mehr als 10 Metern halten. Das Stromkabel von den Schneidklingen fernhalten. Der Rasenmäher darf nicht ohne ange- brachte Grasfangbox oder Schutzvorricht- ung betrieben werden. Nicht im Regen verwenden oder den Rasenmäher bei Regen draußen lassen. Doppelt isoliert für zusätzlichen Schutz. Erfüllt alle entsprechenden europäischen Richtlinien.14

Zeigt Gefahr, Warnung oder Vorsicht an. Das Produkt nicht in ungeeigneten Behältern entsorgen. Garantierter Schallleistungspegel LWA = 96 dB(A) ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie diese Anweisungen gut auf. Der nachfolgend verwendete Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Netzstecker darf in keener Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Netzstecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Netzkabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Netzstecker aus der Steckdose zu ziehen. Halten Sie das Netzkabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Netzkabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages f) Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringert.

3) Sicherheit von Personen

a) Seien Sie aufmerksam. Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie des Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönIicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte lnbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position ,,AUS(0)” ist, bevor Sie den Netzstecker in die Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.DE

Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und rich- tig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. h) Achten Sie darauf, nicht durch häufigen Ge- brauch von Werkzeugen nachlässig zu werden und die Prinzipien zum sicheren Umgang mit den Werkzeugen zu ignorieren. Eine unacht- same Handlung kann innerhalb von Sekunden- bruchteilen schwere Verletzungen verursachen.

4) Sorgfältiger Umgang und Gebrauch von Elektro-

werkzeugen a) Überlasten Sie das Gerät nicht. Verwenden Sie für lhre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Griffe und Greifflächen immer trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen verhindern in unerwarteten Situationen den sicheren Umgang mit dem Werkzeug und die richtige Kontrolle darüber.

5) Umgang mit Akkuwerkzeugen

a) Zum Laden ist ausschließlich das vom Hersteller angegebene Ladegerät zu verwenden. Ein Ladegerät, das für eine Art von Akkus geeignet ist, kann bei Verwendung mit einer anderen Art von Akku Brandgefahr verursachen. b) Elektrowerkzeuge dürfen nur mit speziell dazu bestimmten Akkus verwendet werden, da bei der Verwendung anderer Akkus Verletzungsund Brandgefahr entstehen kann. c) Wenn der Akku nicht in Gebrauch ist, ist er von Büroklammern, Münzen, Schlüssel, Nägel, Schrauben und anderen kleinen Metallobjekten fernzuhalten, die eine Verbindung zwischen den Polen bilden können. Kurzschließen der Pole kann Brand oder Verbrennungen verursachen. d) Bei falschem Umgang mit dem Akku kann Flüssigkeit aus dem Akku austreten. Die Berührung dieser Flüssigkeit ist zu vermeiden. Bei Berührung den betroffenen Körperteil mit Wasser abspülen. Bei Berührung der Flüssigkeit mit den Augen muss zusätzlich ärztliche Hilfe gerufen werden. Die Akkuflüssigkeit kann Reizungen oder Verbrennungen verursachen. e) Verwenden Sie keinesfalls Akkus und Werk- zeuge, die beschädigt oder verändert wurden. Beschädigte oder veränderte Akkus können ein16

unvorhersehbares Verhalten zeigen, das zu Feu- er, Explosionen oder Verletzungsgefahren führt. f) Setzen Sie Akkus oder Werkzeuge keinem Feuer oder übermäßigen Temperaturen aus. Feuer oder Temperaturen über 130 °C können zu Explosionen führen. HINWEIS: Die Temperaturangabe „130 °C“ kann durch die Temperaturangabe „265 °F“ ersetzt werden. g) Beachten Sie alle Hinweise zum Aufladen und laden Sie Akkus oder Werkzeuge nicht außerhalb der in der Anleitung angegebenen Temperaturbereiche auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku schädigen und die Brandgefahr erhöhen.

a) Lassen Sie Ihre Werkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So lässt sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

ZUSÄTZLICHE SICHERHEITSANWEISUNGEN

• Diesen Rasenmäher nur verwenden, wenn eine Fehlerstromvorrichtung [Current Device (RCD)] mit einem Auslösestrom von maximal 30mA im Kreis ist.

• Bei Verwendung eines Verlängerungskabels sicherstellen, dass es sich für die Verwendung im Außenbereich eignet und als solches gekenn- zeichnet ist. Das empfohlene Verlängerungskabel muss vom Typ H05VV-F oder H05RN-F sein, ei- nen Kabeldurchschnitt von mindestens 1,5 mm² und eine Länge von höchstens 10 Metern haben.

• Das Verlängerungskabel vor dem Gebrauch komplett ausrollen, um ein Überhitzen und den Verlust von Mähereffizienz zu vermeiden. Beim Aufräumen das Kabel vorsichtig aufrollen, um ein Abknicken zu vermeiden.

• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) vorgesehen, die eine eingeschränkte physische, sensorische oder mentale Leistungsfähigkeit haben oder nicht über ausreichend Erfahrung und Wissen verfügen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder instruiert. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. WARNUNG: Nach dem Abschalten der Maschine rotiert die Klinge noch für ein paar Sekunden.

• Den Zustand der Schneidklinge häufig prüfen. Eine beschädigte Klinge muss sofort ausge- tauscht werden. Beim Austausch der Klinge alle erforderlichen Vorsichtsmaßnahmen einhalten.

• Vor dem Gebrauch das Strom- und Verlänge- rungskabel auf Anzeichen von Schäden oder Verschleiß prüfen. Wenn das Kabel während des Gebrauchs beschädigt wird, dann trennen Sie das Kabel sofort vom Netz.

• DAS KABEL NICHT VOR TRENNEN DER STROM- VERSORGUNG BERÜHREN.

• Ein defektes Kabel nicht an die Stromversor- gung anschließen oder ein beschädigtes Kabel nicht berühren, bevor es von der Stromversor- gung getrennt ist. Ein beschädigtes Kabel kann zu Kontakt mit stromführenden Teilen führen.

• Den Rasenmäher nicht verwenden, wenn das Kabel beschädigt oder verschlissen ist.

• Die Anweisungen sorgfältig lesen. Machen Sie sich mit den Steuerungen und der ordnungsge- mäßen Nutzung des Geräts vertraut.

• Das Verlängerungskabel von Schermessern fernhalten.

• Augen- und Ohrenschutz tragen. Staubschutz tragen, wenn das Mähen Staub oder Partikel aufwirbelt.

• Niemals Kindern, gebrechlichen Menschen oder Leuten, die nicht mit diesen Anweisungen ver- traut sind, den Umgang mit diesem Rasenmä- her erlauben.

• Das Gerät möglichst nicht verwenden, wenn Menschen, insbesondere Kinder und gebrechli- che Personen oder Haustiere in der Nähe sind.

• Den Rasenmäher nur bei Tageslicht oder in gutem Kunstlicht verwenden.

• Den Rasenmäher nie mit einem beschädigten Boden betreiben.

• Beim Einschalten und wenn die Maschine in Betrieb ist den Schneidabschnitt von allen Kör- perteilen fernhalten, insbesondere von Händen und Füßen.

• Die Maschine nicht starten, wenn sie nicht in der Startposition ist.

• Den Rasenmäher vor jedem Gebrauch sorgfältig auf lose oder beschädigte Teile prüfen. Nicht verwenden, bis die Anpassungen oder Repara- turen vorgenommen wurden.DE

• Nur die vom Hersteller empfohlenen Ersatz- und Zubehörteile verwenden.

• Den Rasenmäher vom Netz trennen, wenn er unbeaufsichtigt gelassen wird.

• Den Motor ausschalten und den Stecker her- ausziehen, wenn die Maschine nicht verwendet, gereinigt, von einem Platz zu einem anderen verschoben wird oder wenn die Klinge ausge- tauscht oder justiert wird.

• Wenn die Stromversorgung unterbrochen oder das Verlängerungskabel beschädigt ist, die Maschine sofort abschalten und den Stecker aus der Steckdose ziehen.

• Den Rasenmäher regelmäßig prüfen und war- ten. Den Rasenmäher nur von einer Vertrags- werkstatt reparieren lassen.

• Wenn das Stromkabel beschädigt ist, dieses nur von einem autorisierten Servicezentrum reparie- ren oder austauschen lassen.

• Prüfen, dass alle Grasschnitte und Schmutz aus den Ventilatoröffnungen entfernt worden sind.

• Den Mäher außerhalb der Reichweite von Kindern und gebrechlichen Menschen lagern, wenn er nicht in Gebrauch ist. WARNUNG: Um das Risiko zu reduzieren, den Stecker aus der Steckdose ziehen und bei Bedarf nur das empfohlene Zubehör verwenden. Ansonsten kann es zu Personenschäden kommen.

• Die Maschine nicht in beengten oder schlecht belüfteten Räumen oder in Anwesenheit brenn- barer und/oder explosiver Substanzen, wie Flüssigkeiten, Gase und Pulver einschalten.

• Den Rasenmäher immer stoppen und vom Netz trennen, wenn das Schneiden verzögert ist, wenn der Graskasten geleert wird oder beim Laufen von einem Schneidort zum nächsten.

• Keine Straßen oder Schotterwege überqueren, wenn die Maschine noch läuft.

• Die Maschine nicht durch Ziehen am Stromkabel fortbewegen. Immer den Handgriff verwenden.

• Bei Verwendung der Maschine eine ausgegli- chene und stabile Haltung bewahren.

• Sicherstellen, dass der zu schneidende Bereich frei von Schnüren, Steinen und Schmutz ist. Objekte entfernen, die während des Schneidens geworfen oder sich um den Schneidmechanis- mus wickeln könnten. Den zu mähenden Bereich sorgfältig auf Wildtiere prüfen, wie Igel, Frösche usw. Siedeln Sie sie an einen sicheren Ort um.

• Beim Anstoßen eines Fremdkörpers oder bei Verwicklung mit diesem den Motor stoppen, vom Stromnetz trennen und sofort auf Schäden prüfen. Schaden beheben, bevor es zu weite- rem Gerätebetrieb kommt.

• Den Rasenmäher nicht mit losen oder beschä- digten Teilen betreiben.

• Nicht gegen harte Objekte mähen. Dies könnte den Bediener verletzen und die Maschine be- schädigen.

• Hände, Gesicht und Füße von allen beweglichen Teilen fernhalten.

• Wenn möglich, das Schneiden von nassem Gras vermeiden.

• Lassen Sie beim Mähen auf abschüssigem Boden angemessene Sorgfalt walten. Achten Sie auf Ihren Halt und tragen Sie rutschfeste Schuhe. Entlang des Gefälles mähen, nicht auf- und abwärts. Nicht an steilen Hängen mähen. Besonders vorsichtig beim Richtungswechsel an Hängen sein; über den Rasenmäher stellen, um Verletzungsgefahr zu vermeiden.

• Den Rasenmäher niemals barfuß oder beim Tragen offener Sandalen oder von Canvas- Schuhen bedienen.

• Beim Mähen die Maschine nicht Körperrichtung ziehen.

• Beim Mähen das Kabel vom Mäher entfernt hal- ten. Ihre Arbeitsrichtung sollte immer weg vom Stromanschluss sein. In geraden Linien mähen, nicht in Kreisen.

• Hände und Füße immer von rotierenden Teilen fernhalten.

• Den Graskasten häufig auf Verschleiß oder Abnutzung prüfen.

• Die Maschine nach dem Gebrauch von der Stromversorgung trennen und auf Schäden prüfen. Bei den leisesten Zweifeln Rücksprache mit einem autorisierten Servicezentrum halten.

• Die Maschine nur gemäß den in diesem Hand- buch gegebenen Anweisungen verwenden.

• Regelmäßig prüfen, dass die Muttern, Bolzen, Schrauben und sonstige Befestigungen fest und sicher sind. Den Rasenmäher frei von Gras, Blättern und sonstigem Schmutzaufbau halten.

• Den Rasenmäher beim Einschalten des Motors nicht neigen, außer, wenn der Rasenmäher zum Start geneigt werden muss. In diesem Fall nicht mehr neigen als absolut notwendig und nur den Teil anheben, der vom Bediener entfernt18

liegt. Immer sicherstellen, dass beide Hände in Betriebsposition sind, bevor der Rasenmäher zurück auf den Boden gestellt wird.

• Die Maschine nicht reparieren oder auf innere Teile zugreifen. Nur autorisierte Servicezentren nutzen.

• Nicht ablenken lassen und immer auf das kon- zentrieren, was Sie tun.

• Gesunden Menschenverstand anwenden. Die Maschine niemals verwenden, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol oder sonstigen Drogen stehen.

• Diese Anweisungen aufbewahren. Häufig Bezug darauf nehmen und sie zur Anleitung anderer Benutzer verwenden. Beim Ausleihen des Ra- senmähers auch diese Anweisungen ausleihen.

• Der Bediener oder Benutzer ist verantwortlich für Unfälle oder Gefahren, die für andere Men- schen oder deren Eigentum auftreten.

• Die Nichteinhaltung von Bedienungsanweisun- gen und Sicherheitsvorschriften in dieser Bedie- nungsanleitung kann in schweren Verletzungen resultieren. Vor dem Starten oder Bedienen dieses Geräts das Handbuch lesen.

• Einen Augenschutz tragen. Immer einen Gehör- schutz tragen. Einen Atemschutz tragen.

• Starten Sie das Gerät nicht, wenn Sie vor der Auswurföffnung stehen.

• Halten Sie die Messer an, wenn das Gerät für den Transport gekippt werden muss, wenn Sie andere Flächen als Gras überqueren, und wenn Sie das Gerät zum und vom Einsatzort bringen.

• Vermeiden Sie den Betrieb des Geräts in nas- sem Gras.

• Tragen Sie bei der Bedienung des Geräts immer festes Schuhwerk und lange Hosen. Vermeiden Sie das Tragen von locker sitzender Kleidung, von Kleidung mit herabhängenden Bändern oder von Krawatten.

• Halten Sie stets Abstand zur Auswurföffnung.

• Das Gerät niemals mit defekten Schutzvorricht- ungen oder Abschirmungen oder ohne Siche- rungseinrichtungen betätigen, z.B. Ablenkble- che und/oder Grasfangvorrichtungen.

• Der Grasfangkorb ist mit einer Grasfüllmen- genanzeige ausgestattet, welche die Menge des gemähten Grases anzeigt. Solange der Grasfangkorb noch nicht voll ist, bleibt diese Anzeige geöffnet. Wenn der Grasfangkorb voll ist, schließt sich die Anzeige. Hören Sie in diesem Fall sofort auf zu mähen und leeren Sie den Grasfangkorb. Diese Anzeige ist nur eine grobe Richtlinie, deren Funktionalität von den Bedingungen im Grasfangkorb abhängt. Elektrische Sicherheit Beachten beim Benutzen von Elektromaschinen im- mer die örtlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie außer den folgenden Hinweisen ebenfalls die Sicherheitsvorschriften im einschlägigen Sonderteil. Überprüfen Sie immer, ob Ihre Netzspan- nung der des Typenschilds entspricht. Gerät der Schutzklasse II – schutzisoliert – kein Schutzkontakt erforderlich. Austauschen von Kabeln oder Steckern Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kunden- dienst erhaltlich ist. Entsorgen Sie alte Kabeln oder Stecker, unmittelbar nachdem Sie durch neue ersetzt sind. Das Anschließen eines Steckers eines losen Kabels an eine Steckdose ist gefährlich. Verwendung von Verlängerungskabeln Benutzen Sie nur ein genehmigtes Verlängerungs- kabel, das der Maschinenleistung entspricht. Die Ader müssen einen Mindestquerschnitt von 1,5 mm

haben. Befindet das Kabel sich auf einem Haspel. muß es völlig abgerollt werden.

Verwendungszweck Dieses Produkt ist zum Rasenmähen in häuslichen Umgebungen bestimmt. Der Rasenmäher ist zur Verwendung in privaten Gärten vorgesehen. Der Rasenmäher darf nicht zum Schneiden von Büschen, Hecken oder Sträuchern, zum Schneiden von Rankgewächsen, von bepflanzten Dächern oder von Rasen in Balkonkästen, zum Entfernen (Aufsaugen) von Schmutz von Gehwegen oder zum Zerkleinern von Baum- oder Heckenschnitt verwendet werden. Darüber hinaus darf der Rasenmäher nicht als Mo- torgrubber zum Ausgleichen von hohen Stellen wie Maulwurfshügeln verwendet werden. Das Gerät darf nur für den vorgeschriebenen Zweck eingesetzt wer- den. Jede andere Verwendung gilt als Missbrauch.DE

TECHNISCHE DATEN Modellnummer LM502AC Spannung 230VFrequenz 50HzLeistung 1300 WLeerlaufdrehzahl 3400/minSchnittbreite 320 mmSchnitthöhe 30/50/70mmKapazität des Graskastens 30 LGewicht 8.5 kgSchutzstufe IPX4Schalldruck (Lpa) 71.4dB(A), K=2.35dB(A)Schallleistung (Lwa) 91.4dB(A), K=2.35dB(A)Vibrationswert <2.5m/s², K=1.5m/s² Vibrationsstufe Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standar- disierten Test gemäß EN60335 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem an- deren zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werk- zeugs für die angegebenen Anwendungszwecke - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern Schützen Sie sich vor den Auswirkungen der Vibra- tion durch Wartung des Werkzeugs und des Zube- hörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf. BESCHREIBUNG Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-5.

2. Ein-/Aus-Schalter

5. Kabelzugentlastung

13. Grasfüllmengenanzeige

16. Grasfangkorb-Tragegriff

Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose. Anbringen des unteren Griffs (Abb. A, B, C)

1. Führen Sie den unteren Griff (14) in das dafür

vorgesehene Loch am Rasenmähergehäuses ein, siehe AbbildungB. Stellen Sie sicher, dass das Loch im unteren Griff (14) an dem Loch im Rasenmähergehäuse ausgerichtet ist.

2. Setzen Sie die Schraube in das Loch ein und dre-

hen Sie sie im Uhrzeigersinn fest, siehe Abb.C.

3. Wiederholen Sie diese Schritte für den anderen

unteren Griff (14). Anbringen des oberen Griffs (Abb. A, D, E, F)

1. Setzen Sie die Kabelzugentlastung (5) auf die

rechte Seite des oberen Griffs (1), siehe Abb.D.

2. Befestigen Sie den oberen Griff (1) mit den

mitgelieferten Schrauben und Griffknöpfen (15) am unteren Griff (14), siehe Abb.E. Achten Sie darauf, dass sich der Ein-/Ausschalter (2) auf der rechten Seite befindet, wenn Sie hinter dem Rasenmäher stehen.

3. Befestigen Sie das Kabel mit den Kabelhaltern

(6) am Griff, siehe Abb.F. Hinweis: Wenn die Griffknöpfe (15) gelöst wurden, kann der obere Griff (1) zur Aufbewahrung des Rasenmähers heruntergeklappt werden. Achten Sie dabei darauf, dass das Stromkabel nicht einge- klemmt wird. Montage der Räder (Abb. A, G)

1. Befestigen Sie ein Rad (8) an der Achse. Setzen

Sie anschließend eine der mitgelieferten Metall- scheiben auf die Achse.

2. Führen Sie den mitgelieferten Metallsplint in die

Öffnung der Achse ein. Klappen Sie anschließend20

den Metallsplint um die Achse, siehe Abb.G.

3. Montieren Sie die Radabdeckung (9) am Rad

(8). Achten Sie darauf, dass die Kunststoffstifte an der Radabdeckung (9) an den Löchern des Rads (8) ausgerichtet sind.

4. Wiederholen Sie diese Schritte für die anderen

Räder. Anbringen des Grasfangkorbs (Abb. A, H, I, J, K) Der Rasenmäher kann mit oder ohne Grasfangkorb verwendet werden. Beachten Sie jedoch, dass beim Mähen ohne Grasfangkorb der Grasfangkorbdeckel (11) heruntergeklappt werden muss. Betreiben Sie den Mäher nicht mit hochgeklapptem Deckel.

1. Befestigen Sie die Grasfangkorb-Tragegriff (16)

an der Grasfangkorbabdeckung (12), siehe Abbil- dung H.

2. Verbinden Sie die beiden Hälften des Grasfang-

korbs (10) wie in Abbildung I gezeigt.

3. Befestigen Sie die Grasfangkorbabdeckung (12)

an dem zusammengebauten Grasfangkorb (10), siehe Abbildung J.

4. Heben Sie den Grasfangkorbdeckel (11) an

und befestigen Sie den zusammengebauten Grasfangkorb am Rasenmäher. Achten Sie darauf, dass die Vertiefungen im Grasfangkorb richtig an den Haltern des Rasenmähergehäuses ausge- richtet sind. Hinweis: Der Grasfangkorb ist mit einer Grasfüll- mengenanzeige (13) ausgestattet, welche die Menge des gemähten Grases anzeigt. Solange der Grasfangkorb noch nicht voll ist, bleibt diese Anzeige geöffnet. Wenn der Grasfangkorb voll ist, schließt sich die Anzeige. Hören Sie in diesem Fall sofort auf zu mähen und leeren Sie den Grasfang- korb. Diese Anzeige ist nur eine grobe Richtlinie, deren Funktionalität von den Bedingungen im Grasfangkorb abhängt. Ersetzen des Schneidmessers (Abb. A, P) Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose. Tragen Sie beim Ersetzen des Schneidmes- sers Schutzhandschuhe. Verletzungsgefahr beim Berühren des Schneidmessers. Verwenden Sie nur vom Hersteller empfohlene Schneidmesser.

1. Nehmen Sie den Grasfangkorb ab.

2. Drehen Sie den Rasenmäher auf die Seite.

3. Halten Sie das Schneidmesser mit Schutzhand-

4. Drehen Sie die Befestigungsschraube des

Schneidmessers zum Lösen gegen den Uhrzei- gersinn, siehe AbbildungP.

5. Ersetzen oder schärfen Sie das Schneidmesser.

6. Zum Anbringen des Schneidmessers gehen Sie

in umgekehrter Reihenfolge vor (die Löcher im Schneidmesser müssen auf den Spindelstiften sitzen).

7. Das Schärfen oder Ersetzen des Schneidmes-

sers sollte am besten von einer qualifizierten Person durchgeführt werden. Nur Originalteile verwenden. Alle Defekte sollten von einer vom Hersteller autori- sierten Servicewerkstatt behoben werden.

Vor Gebrauch immer eine Sichtprüfung zu machen, um festzustellen, dass die Klingen, Messerschrauben und Schneidemesser nicht verschlissen oder beschädigt sind. Den Strom ausgeschaltet lassen und die Stromversor- gung trennen. Verschlissene oder beschädig- te Klingen und Schrauben in Sets austau- schen, um das Gleichgewicht zu halten. Einstellen der Schnitthöhe (Abb. A, L, M) Schalten Sie das Gerät aus, ziehen Sie den Stecker und warten Sie, bis das Messer zum Stillstand gekommen ist. Es besteht Verletzungsgefahr. Je nach bevorzugter Schnitthöhe können Sie die Radbaugruppe auf eine von drei Positionen einstellen.

1. Legen Sie dazu den Rasenmäher auf die Seite.

2. Fassen Sie die Radachse an beiden Seiten an.

3. Ziehen Sie gleichmäßig an der Achse und

lassen Sie sie in einer der drei Kerben einrasten, siehe AbbildungL. Achten Sie darauf, dass die linke und rechte Seite der Achse in derselben Kerbe einrasten. Wiederholen Sie diesen Schritt für beide Achsen. Stellen Sie sicher, dass die Vorder- und Hinterachse in der gleichen Kerbe eingerastet sind, damit der Rasenmäher parallel zum Rasen schneidet.DE

4. Jede Kerbenposition entspricht einer Schnitthö-

he, siehe AbbildungM. Position 1 entspricht einer Schnitthöhe von 30mm. Position 2 entspricht einer Schnitthöhe von 50mm. Position 3 entspricht einer Schnitthöhe von 70mm. Hinweis: Für den ersten Schnitt der Saison sollte eine höhere Schnitthöhe gewählt werden. Sichern des Netzkabels (Abb. A, N) Befestigen Sie das Kabel wie in AbbildungN ge- zeigt in der Kabelzugentlastung (5). Ein-/Ausschalten des Geräts (Abb. A, O) Den Rasenmäher nicht starten, wenn er in langem Gras steht.

• Um die Maschine zu starten, halten Sie die Sicherheitstaste (3) gedrückt und drücken den Ein-/Ausschalter (2). Zum Arbeiten halten Sie den Ein-/Ausschalter (2) gedrückt und lassen den Sicherheitsknopf (3) los.

• Um die Maschine auszuschalten, lassen Sie den Ein-/Ausschalter (2) los und warten Sie, bis sich das Schneidmesser nicht mehr dreht. Immer von den Kabeln weg arbeiten, damit diese nicht durchgeschnitten werden, siehe AbbildungQ.

Wartung Ihr Rasenmäher ist darauf ausgelegt, über einen langen Zeitraum mit einem Minimum an Wartung betrieben zu werden. Ein fortwährend zufrieden- stellender Betrieb hängt von einer ordnungsgemä- ße Mäherpflege und regelmäßiger Reinigung ab.

• Den Rasenmäher sauber und trocken halten.

• Regelmäßig einen Flachschaber verwenden, um Gras und Schmutz vom Rasenmäher zu entfer- nen.

• Zum Reinigen des Rasenmähers nur milde Seife und ein feuchtes Tuch verwenden. Niemals Flüssigkeit in das Werkzeug gelangen lassen und keine Teile des Werkzeugs in Flüssigkeit tauchen. Kein scheuer- oder lösemittelbasiertes Reinigungsmittel verwenden. UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/ EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerk- zeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE VONROC-Produkte werden nach den höchsten Qua- li täts stan dards entwickelt und sind für den gesetz- lich festgelegten Zeitraum, ausgehend von dem ur- sprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Ver ar bei tungs mängeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst. Folgende Umstände sind von der Garantie ausge- schlossen:

• Reparaturen und oder Änderungen an der Ma- schine, die durch nicht-autorisierte Servicestel- len vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleiß.

Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.

Es wurden keine Original-Ersatzteile verwendet. Dies stellt die einzige Gewährleistung des Unterneh- mens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder still- schweigenden Garantien, die über das hier Genann- te hinausgehen, einschließlich der stillschweigen- den Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechts- mittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile. Am Produkt und am Benutzerhandbuch können Än- derungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.22
