BRUKSANVISNING GP1300 Jet SCHEPPACH

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
	Använd ett hörselskydd.
Observera!	I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol

Innehållsförteckning: Sida:

1. Inledning 75
2. Apparatbeskrivning (bild 1)....75
3. Leveransomfång 75
4. Avsedd användning 75
5. Allmänna säkerhetsanvisningar 76
6. Restrisker....77
7. Tekniska specifikationer 77
8. Uppackning....78
9. Konstruktion....78
10. Ta i drift 79
11. Elektrisk anslutning....79
12. Rengöring och underhåll 79
13. Lagring 80
14. Transport....80
15. Kassering och återvinning 80
16. Felsökning....81

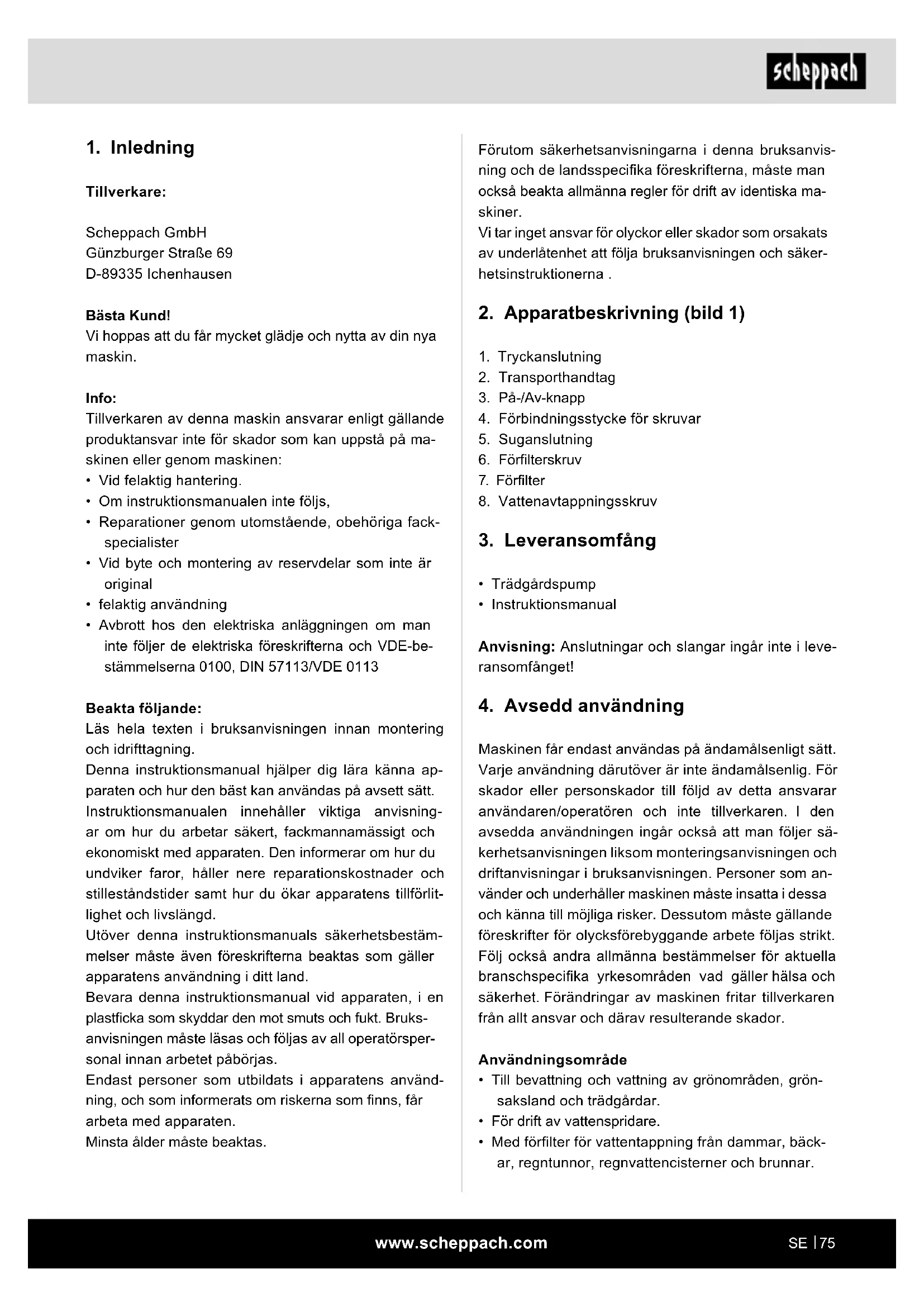

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.
- Om instruktionsmanualen inte följs,
- Reparationer genom utomstående, obehöriga fack-specialister

- Vid byte och montering av reservdelar som inte är original

- felaktig användning

- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Beakta följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten.

Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Apparatbeskrivning (bild 1)

1. Tryckanslutning
2. Transporthandtag
3. På-/Av-knapp
4. Förbindningsstycke för skruvar
5. Suganslutning
6. Förfilterskruv
7. Förfilter
8. Vattenavtappningsskruv

3. Leveransomfång

• Trädgårdspump
• Instruktionsmanual

Anvisning: Anslutningar och slangar ingår inte i leveransomfånget!

4. Avsedd användning

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren. I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen. Personer som använder och underhåller maskinen måste insatta i dessa och känna till möjliga risker. Dessutom måste gällande föreskrifter för olycksförebyggande arbete följas strikt. Följ också andra allmänna bestämmelser för aktuella branschspecifika yrkesområden vad gäller hälsa och säkerhet. Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador.

Användningsområde

• Till bevattning och vattning av grönområden, grönsaksland och trädgårdar.
• För drift av vattenspridare.
• Med förfilter för vattentappning från dammar, bäckar, regntunnor, regnvattencisterner och brunnar.

Transportmedier

För transport av rent vatten (sötvatten), regnvatten eller lättare tvättsoda/processvatten.

• Den transporterade vätskans maximala temperatur får inte överskrida +35 °C.
• Med den här pumpen får inga brännbara, gasande eller explosiva vätskor transporteras.
• Även transport av aggressiva vätskor (syror, silosaft o.s.v.) samt vätskor med slipande (smärglande) ämnen (sand) ska också undvikas.

Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.

Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Allmänna säkerhetsanvisningar

⚠️ WARNING Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg.

Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna verktyg (med nätkabel) som batteridrivna verktyg (utan nätkabel).

Allmänna säkerhetsanvisningar

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap, om de inte övervakas av en person som ansvarar för deras säkerhet eller följer dennes instruktioner om hur produkten ska användas. Barn bör hållas under uppsikt för att säkerställa att de inte leker med produkten.
• Personer som inte har läst instruktionsmanualen får inte använda produkten. Produkten är inte avsedd att användas av personer under 16 år.

- Produkten får inte sättas i drift då någon person befinner sig i vattnet.

- Tillämpa lämpliga åtgärder för att hålla barn borta från en påslagen produkt.

- Avfallshantera förpackningsmaterialet korrekt.

- Använd inte produkten i närheten av brännbara vätskor eller gaser. Om inte detta efterlevs finns risk för brand eller explosion.

- Produkten är inte avsedd för pumpning av aggressiva, nötande (slipande), frätande, brännbara (t.ex. motorbränslen) eller explosiva vätskor, saltvatten, rengöringsmedel och livsmedel.

- Förvara produkten på en torr plats och utom räckhåll för barn.

• Vätskans temperatur får inte överskrida 35 °C.

- Arbeta inte med en produkt som är skadad, ofullständig eller som har byggts om utan tillverkarens tillstånd. Inför idrifttagning, låt en specialist kontrollera att erforderliga elektriska skyddsåtgärder har vidtagits.

- Observera produkten under drift för att kunna identifiera då pumpen stängs av automatiskt eller kör torr. Kontrollera regelbundet flottörströmbrytarens funktion (se kapitlet "Idrifttagning").

Om inte detta efterlevs upphävs garanti- och skade- ständsanspråk.

- Observera att pumpen inte är avsedd för kontinuerlig drift (t.ex. som fontän i en trädgårdsdamm). Kontrollera regelbundet produkten avseende felfri funktion.

- Observera att i produkten används smörjmedel som kan ge upphov till skador eller smutsansamlingar när det tränger ut. Använd inte pumpen i trädgårds-dammar med fiskbestånd eller värdefulla växter i. Utträngande smörjmedel kan dessa smutsa ner vätskan.

- Bär inte produkten, och häng inte upp den, i kabeln eller slangen.

- Skydda produkten mot frysgrader och torrkörning.

- Använd endast originaltillbehör och utför ingen ombyggnad av produkten.

- Läs mer om "Rengöring, underhåll, lagring" i instruktionsmanualen. Alla åtgärder utöver detta, i synnerhet då produkten behöver öppnas, ska utföras av en kvalificerad elspecialist. Kontakta alltid vårt servicecenter avseende reparationer.

Säkerhetsanvisningar för elektricitet

• Vid drift av produkten måste nätstickkontakten vara fritt tillgänglig efter installation.
• Innan du tar din nya pump i drift, låt en specialist kontrollera föliande:

- Jordning, nollställning, jordfelsbrytare måste motsvara säkerhetsföreskrifterna från energileverantören och fungera utan problem,

• Skydd av elektriska stickanslutningar mot väta.

• Vid översvämningsrisk ska stickanslutningarna föras in i det översvämningssäkra området.

• Se till att nätspänningen motsvarar den som anges på märkskylten.

• Utför elinstallationen enligt de nationella föreskrifterna.
• Anslut produkten endast till eluttag med jordfelsbrytare med en märkström på högst 30 mA, säkring på minst 6 ampere.
• Kontrollera inför varje användning att produkten, kabeln och kontakten inte uppvisar några skador. En defekt kabel får inte repareras utan måste bytas ut mot en ny.

Låt en fackman kontrollera produkten avseende skador.

• Om anslutningssladden till den här produkten skadas måste den bytas ut av tillverkaren eller dennes kundservice eller av en person med liknande kvalifikationer för att undvika fara.
• Använd inte kabeln för att dra ut stickkontakten ur eluttaget.
• Skydda kabeln mot hetta, olja och vassa kanter.
  • Bär inte eller häng upp produkten i kabeln.
• Använd endast förlängningskablar som är skyddade mot vattenstänk och för användning utomhus. Rulla alltid ut en kabelvinda helt före användning. Kontrollera om kabeln är skadad.
• Dra ut nätstickkontakten ur eluttaget innan arbete utförs på produkten, under raster och när den inte används.
• Nätanslutningar får inte ha mindre diameter än gum-mislangsledningar med beteckningen H07 RN-F. Ledningslängden måste vara 10 m. En förläng-ningskabels ledararea måste vara minst 1,5 mm2.

I pumpen används smörjmedel som kan förorena utträngande vätskor vid felaktig drift eller skador på produkten.

⚠️ VARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

6. Restrisker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget. Använd det insättningsverktyg som rekommenderas i den här instruktionsmanualen. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

7. Tekniska specifikationer

Produkt L x B x H 440 x 200 x 300 mm

Nätanslutning 230 V~ / 50 Hz
Effekt 1300 W
Pumpvolym max 5400 l/h
Pumphöjd max 50 m
Pumptryck max 5 bar
Sughöjd max 8 m
Tryckanslutning och suganslutning	G1"
Vattentemperatur max 35°C
Skyddsklass	I
Skyddstyp	IPX4
Driftläge*	S1
Vikt	10,8 kg

Med förbehåll för tekniska ändringar!

Driftläge* S1: Kontinuerlig drift vid konstant belastning

Buller

⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB, bör du använda ett passande hörselskydd.

Bullervärdena fastställdes i enlighet med EN ISO 3744:1995.

Typvärden buller

Ljudeffektnivå L_WA	85 dB
Ljudtrycksnivå L_pA	70,5 dB
Osäkerhet K_WAVpA	2,17 dB

8. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador. Vid reklammationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar.

⚠ WARNING!

Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

9. Konstruktion

Varning!

Dra alltid ut nätstickkontakten innan du gör inställningar på produkten.

1. Skruva fast en sugslang (plastslang min. 19 mm (3/4") direkt eller med en gängad nippel till pumpens suganslutning (5) ca 30,75 mm (G1").
2. Placera sugledningen stigande från vattenuttaget till pumpen. Undvik under alla omständigheter att placera sugledningen över pumphöjden. Luftblåsor i sugledningen fördröjer och förhindrar sugförloppet.
3. Installera sug- och tryckledningen så att den inte utövar något mekaniskt tryck på pumpen.
4. Sugledningen ska ligga tillräckligt nedsänkt i vattnet så att det inte finns risk för torrkörning i händelse av att vattennivån sjunker.
5. En otät sugledning förhindrar sugning av vatten genom att luft sugs in samtidigt.
6. Undvik sugning av främmande föremål (sand osv.).

Fylla på pumpen med vatten (bild 3)

⚠ OBS!

För att minska pumpens starttid och förhindra att luft dras in måste pumpen först fyllas med vatten!

1. Sugledningen bör redan vara installerad för att förhindra att vatten rinner ut ur suganslutningen (5).
2. Fyll pumpen med vatten genom öppningen på tryckanslutningen (1). Alternativt kan du fylla i vatten genom öppningen på förfilterskruven (6).
3. Tippa pumpen lätt under tiden för att undvika luftblåsor.
4. Fäst nu tryckledningen enligt beskrivningen i nästa punkt.

Montera tryckledning (bild 1)

1. Skruva fast tryckledningen (min. 19 mm (3/4")) direkt eller med en gängad nippel till pumpens tryckanslutning (1) ca 30,75 mm (G1").
2. Under sugförloppet ska de i tryckledningen befintliga avstängningsanordningarna (sprutmunstycken, ventiler etc) öppnas helt så att luft i sugledningen kan släppas ut.

10. Ta i drift

⚠ Observera!

Montera klart hela maskinen innan idrifttagning!

1. Fäst produkten på en fast, jämn och vågrät plats.
2. Öppna tryckledningen.
3. Anslut nätledningen.
4. Starta produkten med till-/från-brytaren (3). Sugförloppet kan vid maximal sughöjd vara i upp till 5 minuter.
5. Stäng av produkten med på/-av-knappen (3) när arbetet är klart.

▲ OBS!

Pumpen måste vara helt tät vid inlopp och utlopp. Använd därför teflontätningstejp eller tätningshampa, oavsett vilken anslutning du väljer!

11. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser.

Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
  Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Om en enfas-växelströmsmotor används rekommenderar vi en säkring på C 16 A eller K 16 A till maskiner med hög startström (från 3 000 watt)!

Växelströmsmotor 230 V\~ / 50 Hz

Nätspänning 230 V\~ / 50 Hz.

Elsladden och förlängningssladden måste ha 3 ledare = P + N + SL. - (1/N/PE).

Förlängningsledningar på upp till 25 m längd ska ha ett minsta tvärsnitt på 1,5 mm ^2 .

Nätanslutningen avsäkras med max. 16 A.

12. Rengöring och underhåll

⚠ Observera!

Utför underhålls-, rengörings- eller inställningsarbeten endast med nätstickkontakten utdragen.

Vi rekommenderar att produkten rengörs direkt efter varje användning.

Rengör produkten regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa produktens plastdelar. Se till att det inte tränger in vatten i motorn.

• För en lång livslängd rekommenderar vi ändå att man utför regelbundna kontroller och skötsel vid behov.
• Inför längre driftuppehåll eller vinterförvaring ska pumpen spolas igenom grundligt med vatten, tömmas helt och förvaras på en torr plats.
• För att tömma pumphuset lossar man vattenavtappningsskruven (8) och tippar pumpen något.
• Vid risk för frysgrader måste pumpen tömmas helt.
• Efter längre silleståndstider, kontrollera att rotorn går runt utan problem genom en snabb på- och avslagning.
• Vid eventuell igensättning av pumpen, stäng tryckledningen på vattenledningen och ta bort sugslangen. Öppna vattenledningen. Slå på pumpen flera gånger under ca. två sekunder. Detta elimineras oftast eventuell igensättning.
• För att rengöra förfiltret (7), lossa förfilterskruven (6) och ta ut det. Rengör sedan med rent vatten.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på märkskylten

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Tätningar, förfilter

* Ingår inte obligatoriskt i leveransen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

13. Lagring

Lagra produkten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C. Förvara verktyget i originalförpackningen. Täck över verktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid verktyget.

14. Transport

Använd enbart transporthandtaget (2) vid transport av produkten.

15. Kassering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

- Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.

- Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.

- Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

- Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

- Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

• Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.

- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

16. Felsökning

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjlig orsak Åtgärd
Motorn kör inte	Nätspänning saknas Kontrollera nätspänningen
	Pumphjul blockerat Ta isär och rengör pumpen
Pumpen suger inte	Sugventilen inte i vatten Placera sugventilen i vattnet
	Pumphus utan vatten Fyll på vatten i pumphuset
	Luft i sugledningen Kontrollera tätheten i sugledningen
	Sugventil otät Rengör sugventilen
	Sugventilen igensatt Rengör sugventilen
	Max. sughöjd överskriden Kontrollera sughöjden
Otilräcklig pumpvolym	Sughöjd för hög Kontrollera sughöjden
	Sugventilen är smutsig Rengör sugventilen
	Vattennivån sjunker snabbt Placera sugventilen längre ner
	Pumpeffekten försämrad p.g.a. skadliga ämnen	Rengör pumpen och byt ut slitdelar

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
