BRUKSANVISNING HWW900 SCHEPPACH

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
	Använd ett hörselskydd.
⚠ Observera!	I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol

Innehållsförteckning: Sida:

1. Inledning....95
2. Maskinbeskrivning....96
3. Leveransomfång....96
4. Avsedd användning 96
5. Säkerhetsanvisningar....97
6. Tekniska specifikationer 99
7. Uppackning 99
8. Konstruktion / Före idrifttagning 100
9. Ta i drift....100
10. Rengöring och underhåll 102
11. Transport 103
12. Lagring 103
13. Kassering och återvinning.... 103
14. Felsökning 104

1. Inledning

Tillverkare:

scheppach

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på maskinen eller genom maskinen:

• Vid felaktig hantering.
- Om driftsanvisningen inte följs
- Reparationer genom utomstående, obehöriga fackspecialister
- Vid byte och montering av reservdelar som inte är original
- felaktig användning

- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Beakta följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt.

Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmanna-mässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

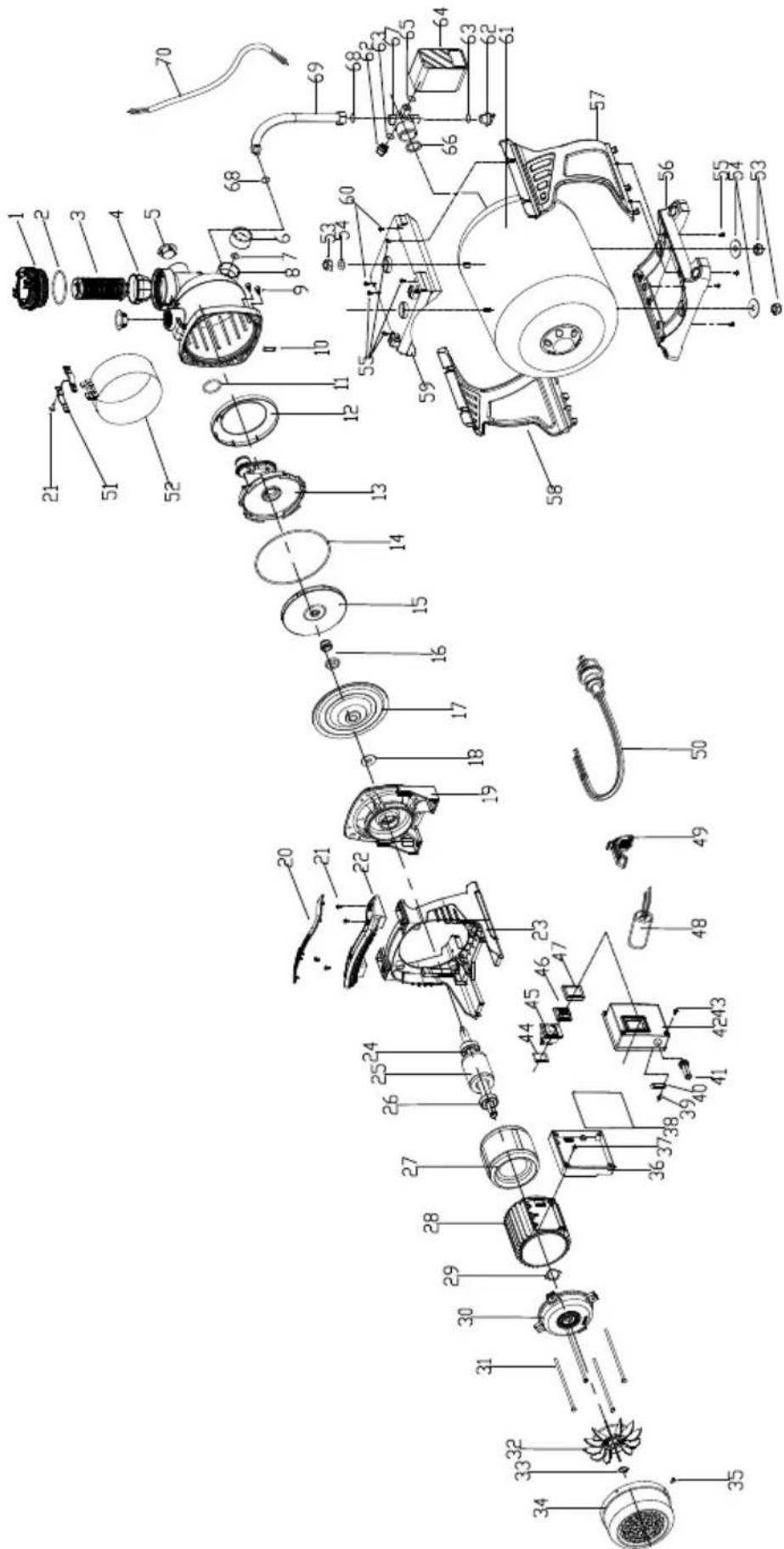

2. Maskinbeskrivning

1. Tryckanslutning
2. Transporthandtag
3. Tank
4. Förbindningsstycke för skruvar
5. Vattenavtappningsskruv
6. Tryckindikering
7. Suganslutning
8. Förfilterskruv
9. Förfilter
10. Ventilkåpa
11. Ventil
12. På-/Av-knapp

3. Leveransomfång

• Instruktionsmanual
• Pumpautomat för hushållsvatten

4. Avsedd användning

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren. I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen. Personer som använder och underhåller maskinen måste insatta i dessa och känna till möjliga risker. Dessutom måste gällande föreskrifter för olycksförebyggande arbete följas strikt. Följ också andra allmänna bestämmelser för aktuella branschspecifika yrkesområden vad gäller hälsa och säkerhet. Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador.

Husvattenverket är avsett för privat bruk hemma och i trädgården. Apparaten är avsedd för vattenförsörjning och trädgårdsbevattning. Den är enbart avsedd för pumpning av rent vatten och regnvatten med en temperatur på max. 35 °C. All annan användning som inte uttryckligen anges som tillåten i denna driftmanual (t.ex. pumpning av livsmedel, saltvatten, motorbränslen, kemiska produkter eller vatten med slipande ämnen) kan skada apparaten och utgör en allvarlig risk för användaren.

Husvattenverket är inte lämpligt för kontinuerlig drift. Kontinuerlig drift förkortar livslängden och upphäver garantin. Denna apparat är inte avsedd för kommersiellt bruk.

Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren. Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

• Denna enhet är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap, om de inte övervakas av en person som ansvarar för deras säkerhet eller följer dennes instruktioner om hur apparaten ska användas. Barn bör hållas under uppsikt så att de inte leker med apparaten.
• Förvara förpackningsmaterial utom räckhåll för spädbarn och andra barn. Risk för kvävning!
• Användaren ansvarar gentemot tredje part i apparatens arbetsområde.
• Säkerställ inför idrifttagning med hjälp av fackmannamässig kontroll att erforderliga elektriska skyddsåtgärder har vidtagits.

⚠ Varning! I vattensamlingar, trädgårdsdammar och simbassänger med omgivande områden är användning av pumpen endast tillåten med jordfelsbrytare med en utlösande märkström på upp till 30 mA (enligt VDE 0100 del 702 och 738).

- Pumpen ska inte användas i simbassänger, plaskdammar eller andra vattensamlingar i vilka personer eller diur kan uppehålla sig under drift.

- Drift av pumpen under där människor eller djur uppehåller sig inom riskområdet är inte tillåtet. Rådfråga en kvalificerad elektriker!

- Undersök maskinen visuellt före varje användning. Använd inte apparaten med skadade eller slitna säkerhetsanordningar. Koppla inte från säkerhetsanordningar.

- Använd apparaten uteslutande enligt det användningsområde som anges i denna originaldriftmanual.

- Du ansvarar för säkerheten i arbetsområdet.

- Om anslutningssladden till den här maskinen skadas måste den bytas ut av tillverkaren eller dennes kundservice eller av en person med liknande kvalifikationer för att undvika fara. Den på typskylten till pumpen angivna spänningen på 230 volt växelspänning måste motsvara den tillgängliga nätspänningen.

- Pumpen får aldrig lyftas, transporteras eller fästas i nätkabeln.

- Säkerställ att de elektriska stickanslutningarna ligger i det översvämningssäkra området och är skyddade mot fukt.

- Dra ut nätstickkontakten innan du utför något arbete på pumpen.

- Undvik att utsätta pumpen för en direkt vattenstråle.

• Användaren ansvarar för lokala säkerhets- och monteringsbestämmelser (rådfråga eventuellt en kvalificerad elektriker).
• Det ligger på användaren att motverka risk för skador till följd av översvämning i utrymmen i samband med fel på pumpen (t.ex. installation av larmsystem, reservpump eller dvl.).
• Vid eventuell felaktig funktion hos pumpen får reparationsarbeten endast utföras av en kvalificerad tekniker eller via kundtjänst.
  • Anyänd endast originalreservdelar.
• Pumpen får inte köras torr eller användas med helt stängd sugledning. Skador på pumpen till fölid av torrkörning upphäver tillverkarens garanti.
• Pumpen får inte användas för drift av simbassänger.
• Pumpen får inte anslutas till dricksvattenkretsloppet.

Restrisker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Innan du gör några justerings- eller underhållsarbeten, släpper du upp startknappen och drar ut nätstickkontakten.
• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget. Använd det verktyg som rekommenderas i den här handboken. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständighet-er kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verk-tyget används.

6. Tekniska specifikationer

Apparat L x B x H 445 x 270 x 500 mm

Nätanslutning 230V~ / 50 Hz
Effekt 900 W
Pumpvolym max 4 300 l/h
Partikelstorlek 1 mm
Pannvolym 19 l
Pumphöjd max 42 m
Pumptryck max 4,4 bar
Sughöjd max 8 m
Tryckanslutning och suganslutning G1"
Vattentemperatur max	35°
Skyddsklass	I
Skyddstyp	IPX4
Driftläge*	S1
Vikt ca.	11,7 kg

Med förbehåll för tekniska ändringar!

Driftläge* S1: Kontinuerlig drift vid konstant belastning

Buller

⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB (A), bör du använda ett passande hörselskydd.

Typvärden buller

Ljudeffektnivå L _WA 88 dB(A)

Ljudtrycksnivå L _pA 72,31 dB(A)

Osäkerhet K _WA/pA 2,58 dB

7. Uppackning

Öppna förpackningen och ta ut enheten försiktigt.

Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).

Kontrollera att leveransomfånget är fullständigt.

Kontrollera enheten och tillbehör för transportskador. Vid reklammationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.

Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden. Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.

Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.

Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar.

SE UPP!

Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

8. Konstruktion / Före idrifttagning

Montering av sugledning

• Skruva fast en sugslang (plastslang min. 19 mm (3/4") direkt eller med en gängad nippel till pumpens sugledningsanslutning ca. 25,4 mm (1").
• Placera sugledningen stigande från vattenuttaget till pumpen. Undvik under alla omständigheter att placera sugledningen över pumphöjden, eftersom luftblåsor i sugledningen fördröjer och förhindrar sugförloppet.
• Sugledning och tryckledning ska placeras så att dessa inte kan utöva något mekaniskt tryck på pumpen.
• Sugventilen ska ligga tillräckligt nedsänkt i vattnet så att det inte finns risk för torrkörning i händelse av att vattennivån sjunker.
• En otät sugledning förhindrar sugning av vatten genom att luft sugs in samtidigt.
• Undvik sugning av främmande föremål (sand osv.).

Montering av tryckledning

• Tryckledningen (min. 19 mm (3/4")) måste anslutas direkt eller via en gångad nippel till tryckledningsanslutningen ca. 25,4 mm (1") till pumpen.
• Under sugförloppet ska de i tryckledningen befintliga avstängningsanordningarna (sprutmunstycken, ventiler etc.) öppnas helt så att luft i sugledningen kan släppas ut.

9. Ta i drift

⚠️ SE UPP!

Montera klart hela maskinen innan den tas i drift!

• Ställ apparaten på en fast, jämn och horisontell plats.
• Skruva av förfilterskruven (8) och ta bort förfiltret (9) så som visas på bild 3. I anslutning till detta kan pumphuset fyllas på med vatten via förfilterskruven (8). Påfyllning av sugledningen påskyndar sugförloppet.
• Montering utförs i omvänd ordningsföljd.

100 | SE

• Öppna tryckledningen.
• Anslut nätledningen.
• Koppla till apparaten med nätbrytaren (12) – sugförloppet kan vid maximal sughöjd vara i upp till 5 minuter.
• Efter ett tryckfall till följd av vattenförbrukning slås apparaten på av sig själv (inkopplings-tryck ca. 1,5 bar)
• Husvattenverket kan installeras fast för husvattenförsörjning. För att minimera vibrationer och buller ska pumpen anslutas med flexibla slanganslutningar till rörnätet. Vi rekommenderar dessutom att man installerar antivibrationsmaterial, t.ex. ett gummiskikt mellan pumpen och installationsplatsen. Säkerställ att behållaren monteras stabilt med hjälp av skruvar som passas in genom hålen i enhetens bas.

Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser.

Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tillämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H05RN-F.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Om en enfas-växelströmsmotor används rekommenderar vi en säkring på C 16 A eller K 16 A till maskiner med hög startström (från 3 000 watt)!

Växelströmsmotor 230 V\~ / 50 Hz

Nätspänning 230 V\~ / 50 Hz.

Elsladden och förlängningssladden måste ha 3 ledare = P + N + SL. - (1/N/PE). Förlängningskablar på upp till 25 m längd ska ha ett minsta tvärsnitt på 1,5 mm².

Nätanslutningen avsäkras med max. 16 A.

10. Rengöring och underhåll

Observera!

Utför underhålls-, rengörings- eller inställningsarbeten endast med nätstickkontakten utdragen. Vi rekommenderar att maskinen rengörs direkt efter varje användning. Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen.

• Pumpen är så gott som underhållsfri. För en lång livslängd rekommenderar vi ändå att man utför regelbundna kontroller och skötsel vid behov.
• Inför längre driftuppehåll eller vinterförvaring ska pumpen spolas igenom grundligt med vatten, tömmas helt och förvaras på en torr plats.
• För att tömma pumphuset, lossa vattenavtappningsslangen (5) och tippa pumpen något.
• Vid risk för frysgrader måste pumpen tömmas helt.
• Efter längre silleståndstider, kontrollera att rotorn går runt utan problem genom en snabb på- och avslagning.
• Vid eventuell igensättning av pumpen, stäng tryckledningen på vattenledningen och ta bort sugslangen. Öppna vattenledningen. Slå på pumpen flera gånger under ca. två sekunder. Detta elimineras oftast eventuell igensättning.
• För att rengöra förfiltret (9), lossa förfilterskruven (8) och ta ut filterenheten. Rengör förfiltret med varmt vatten.
• Trycket i tryckbehållaren ska vara max ca. 1,5 bar. Vid för lågt lufttryck ska trycket höjas. För att göra detta, skruva av ventilkåpan (10) på behållaren och återställ trycket med en däckfyllningsmätare via ventilen (11). Skriva sedan dit ventilkåpan igen.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på märkskylten

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Tätningar, förfilter

* Ingår inte obligatoriskt i leveransen!

11. Transport

Använd transporthandtaget (2) vid transport av apparaten.

12. Lagring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C.

Förvara verktyget i originalförpackningen. Täck över verktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid verktyget.

13. Kassering och återvinning

Maskinen ligger i en förpackning för att förhindra transportskador. Denna förpackning är råmaterial och kan därför återanvändas eller tillföras råvarukretsloppet. Maskinen och dess tillbehör består av olika material, som t.ex. metall och plast. Bortskaffa defekta komponenter som farligt avfall. Fråga i fackhandeln eller hos lokala myndigheter!

Släng inte uttjänta apparater tillsammans med hushållsavfall!

Denna symbol anger att produkten inte får kastas tillsammans med hushållsavfall i enlighet med direktivet om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (2012/19/EU) och nationell lagstiftning. Produkten ska lämnas in på en för ändamålet avsedd uppsamlingsplats. Detta kan t.ex. ske genom återlämning vid köp av en liknande produkt eller genom inlämning på ett auktoriserat insamlingsställe för återvinning av uttjänta elektriska och elektroniska produkter. Felaktig hantering av uttjänta maskiner kan på grund av de potentiellt farliga ämnena som ofta ingår i elektrisk och elektronisk utrustning ha en negativ inverkan på miljön och människors hälsa. Genom korrekt kassering av denna produkt kommer du att bidra till en effektiv användning av naturresurser. För information om kassering av uttjänt utrustning för återvinning, kontakta kommunen för att ta reda på var din närmsta återvinningscentral finns för deponering av elektrisk och elektronisk utrustning.

14. Felsökning

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjlig orsak Åtgärd
Motorn kör inte	Nätspänning saknas Kontrollera nätspänningen
	Pumphjul blockerat-termovakten har stängts av	Ta isär och rengör pumpen
Pumpen suger inte	Sugventilen inte i vatten Placera sugventilen i vattnet
	Pumphus utan vatten Fyll på vatten i pumphuset
	Luft i sugledningen	Kontrollera tätheten i sugledningen
	Sugventil otät Rengör sugventilen
	Sugkorg (sugventil) igensatt Rengör sugkorgen
	Max. sughöjd överskriden Kontrollera sughöjden
Pumpvolym otillräcklig	Sughöjd för hög Kontrollera sughöjden
	Sugkorg smutsig Rengör sugkorgen
	Vattennivån sjunker snabbt Placera sugventilen längre ner
	Pumpeffekten försämrad p.g.a. skadliga ämnen	Rengör pumpen och byt ut slitdelar
Termovakten stänger av pumpen	Motor överbelastad, för hög friktion p.g.a. främmande föremål	Demontera och rengör pumpen, förhindra insugning av främmande föremål (filter)

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vårgaranti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
