MODE D'EMPLOI GP1300 Jet SCHEPPACH

Explication des symboles sur l'appareil

L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-même ne permettent pas d'éliminer les risques ni de remplacer les mesures adaptées pour la prévention des accidents.

	Lire la notice d’utilisation et observer les consignes de sécurité avant de procéder à la mise en service !
	Portez une protection auditive.
⚠ Attention !	Dans cette notice d’utilisation, nous avons placé les signes suivants à certains endroits en rapport avec votre sécurité

Table des matières: page:

1. Introduction....29
2. Description de l'appareil (fig. 1)....29
3. Fournitures....29
4. Utilisation conforme....29
5. Consignes de sécurité générales.... 30
6. Risques résiduels 31
7. Caractéristiques techniques....32
8. Déballage....32
9. Structure 32
10. Mise en service....33
11. Raccordement électrique.... 33
12. Nettoyage et maintenance.... 34
13. Stockage 34
14. Transport....35
15. Élimination et recyclage.... 35
16. Dépannage 36

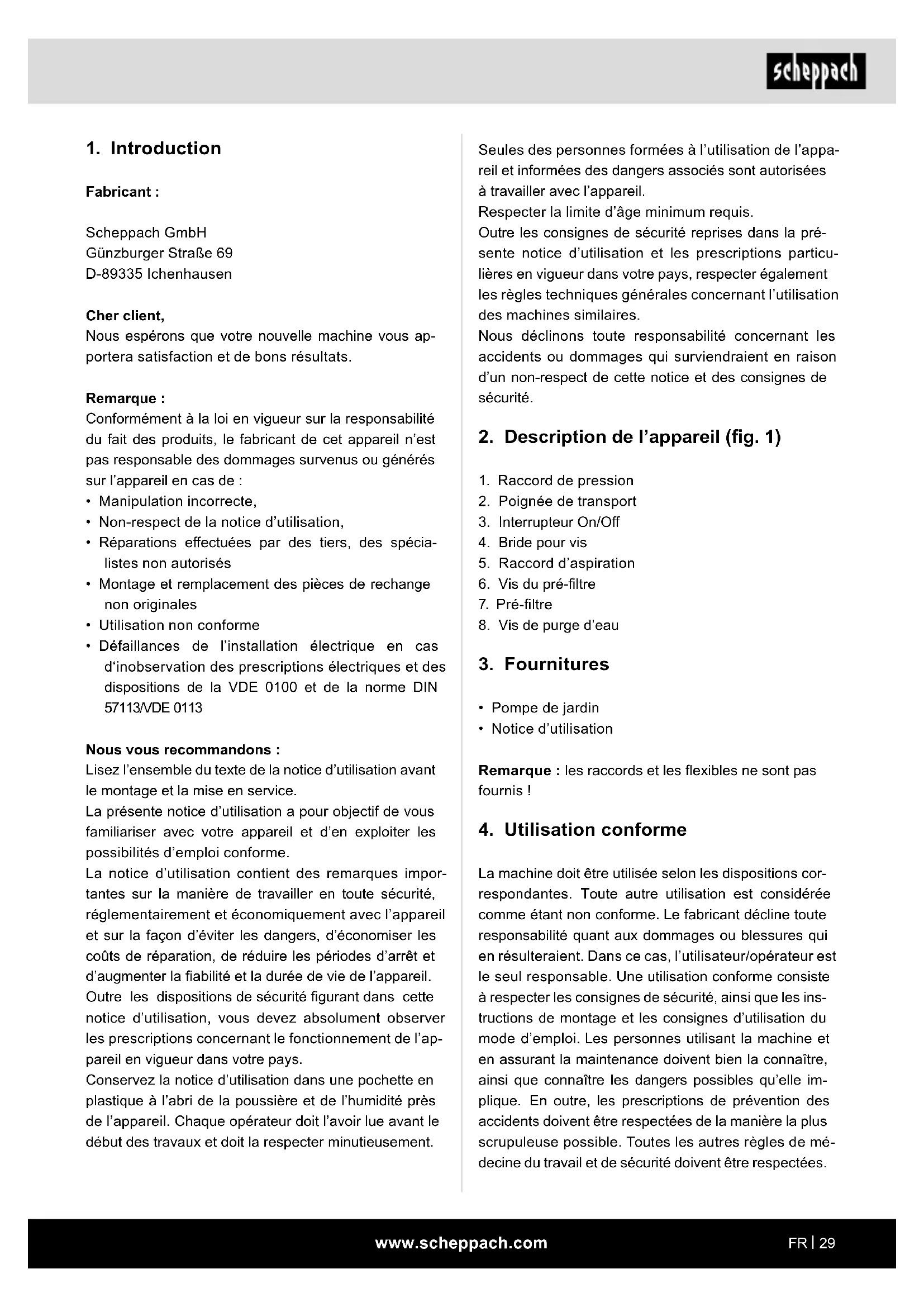

Fabricant :

Scheppach GmbH

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

Remarque :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet appareil n'est pas responsable des dommages survenus ou générés sur l'appareil en cas de :

• Manipulation incorrecte, • Non-respect de la notice d'utilisation,
• Réparations effectuées par des tiers, des spécialistes non autorisés
• Montage et remplacement des pièces de rechange non originales • Utilisation non conforme
• Défaillances de l'installation électrique en cas d'inobservation des prescriptions électriques et des dispositions de la VDE 0100 et de la norme DIN 57113/VDE 0113

Nous vous recommandons :

Lisez l'ensemble du texte de la notice d'utilisation avant le montage et la mise en service.

La présente notice d'utilisation a pour objectif de vous familiariser avec votre appareil et d'en exploiter les possibilités d'emploi conforme.

La notice d'utilisation contient des remarques importantes sur la manière de travailler en toute sécurité, réglementairement et économiquement avec l'appareil et sur la façon d'éviter les dangers, d'économiser les coûts de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie de l'appareil. Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement de l'appareil en vigueur dans votre pays.

Conservez la notice d'utilisation dans une pochette en plastique à l'abri de la poussière et de l'humidité près de l'appareil. Chaque opérateur doit l'avoir lue avant le début des travaux et doit la respecter minutieusement. Seules des personnes formées à l'utilisation de l'appareil et informées des dangers associés sont autorisées à travailler avec l'appareil.

Respecter la limite d'âge minimum requis.

Outre les consignes de sécurité reprises dans la présente notice d'utilisation et les prescriptions particulières en vigueur dans votre pays, respecter également les règles techniques générales concernant l'utilisation des machines similaires.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil (fig. 1)

1. Raccord de pression
2. Poignée de transport
3. Interrupteur On/Off
4. Bride pour vis
5. Raccord d'aspiration
6. Vis du pré-filtre
7. Pré-filtre
8. Vis de purge d'eau

3. Fournitures

• Pompe de jardin
• Notice d'utilisation

Remarque : les raccords et les flexibles ne sont pas fournis !

4. Utilisation conforme

La machine doit être utilisée selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur/opérateur est le seul responsable. Une utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du mode d'emploi. Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître, ainsi que connaître les dangers possibles qu'elle implique. En outre, les prescriptions de prévention des accidents doivent être respectées de la manière la plus scrupuleuse possible. Toutes les autres règles de médecine du travail et de sécurité doivent être respectées.

Toute modification de la machine annule toute garantie du fabricant pour les dommages en résultant.

Domaine d'utilisation

• Pour arroser et humidifier les espaces verts, les potagers et les jardins.
• Alimente les arroseurs.
• Équipée d'un pré-filtre pour prélever l'eau des étangs, ruisseaux, récupérateurs d'eau, citernes à eau de pluie et puits.

Fluides acheminés

Pour acheminer l'eau claire (eau douce), l'eau de pluie ou une solution de lavage douce/les eaux usées.

• La température du fluide acheminé ne doit pas dépasser +35 °C.
• Il est interdit d'utiliser cette pompe pour acheminer des liquides inflammables, gazeux ou explosifs.
• Il faut également éviter d'acheminer des liquides agressifs (acides, bases, jus d'ensilage, etc.) et des liquides contenant des matières abrasives (décapantes) (sable).

La machine ne doit être utilisée qu'avec des pièces de rechange et des accessoires originaux du fabricant.

Respecter les prescriptions de sécurité, de travail et de maintenance du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques.

Veuillez tenir compte du fait que nos appareils n'ont pas été conçus pour être utilisés dans le domaine professionnel, industriel ou artisanal. Nous ne n'accordons aucune garantie lorsque l'appareil est utilisé à des fins professionnelles, artisanales ou industrielles ou lors de toute utilisation de la même nature.

△ AVERTISSEMENT Lire toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques qui accompagnent cet outil électrique.

Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conserver à l'avenir toutes les consignes de sécurité et instructions.

Le terme d'» outil électrique « utilisé dans les consignes de sécurité désigne les outils électriques sur secteur (avec câble d'alimentation) et les outils électriques sur batterie (sans câble d'alimentation).

Consignes de sécurité générales

• Ce produit ne s'adresse pas aux personnes (y compris aux enfants) présentant des capacités physiques, sensorielles ou mentales diminuées, ou aux personnes ne possédant pas l'expérience et/ou les connaissances nécessaires, sauf si ces dernières bénéficient d'une surveillance de la part d'une personne responsable de leur sécurité ou ont reçu de sa part des instructions quant à la manière d'utiliser le produit. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec le produit.
• Les personnes non familiarisées avec la notice d'utilisation ne peuvent pas utiliser le produit. Le produit ne doit pas être utilisé par des jeunes de moins de 16 ans.
• Le produit ne doit pas être utilisé si des personnes sont dans l'eau.
• Prenez des mesures adaptées pour tenir les enfants à l'écart du produit en marche.
• Éliminez le matériau d'emballage correctement.
• N'utilisez pas le produit à proximité de liquides ou de gaz combustibles. Tout non-respect de ces consignes entraîne un risque d'incendie ou d'explosion.
• Le transport de liquides agressifs, abrasifs (émerisage), corrosifs, combustibles (par ex. carburants de moteur) ou explosifs, d'eau salée, de détergents et de produits alimentaires est interdit.
• Le produit doit être conservé dans un lieu sec, hors de portée des enfants.
• La température du fluide acheminé ne doit pas dépasser 35 °C.
• Ne travaillez jamais avec un produit endommagé, incomplet ou transformé sans l'accord du fabricant. Avant la mise en service, faites vérifier par un spécialiste que les mesures de protection électriques requises ont été appliquées.
• Surveillez le produit pendant le fonctionnement afin de détecter à temps un arrêt automatique ou une marche à sec de la pompe. Vérifiez régulièrement le fonctionnement de l'interrupteur flottant (voir le chapitre « Mise en service »). Tout non-respect rend les demandes de garantie et de responsabilité caduques.
• Notez que la pompe n'est pas conçue pour le fonctionnement continu (par ex. pour les cours d'eau dans les étangs). Vérifiez régulièrement que le produit est en parfait état.
• Notez que des lubrifiants susceptibles d'entraîner, dans certains cas, des dommages ou de l'encrassement à cause de l'écoulement sont utilisés dans le produit. N'utilisez pas la pompe dans des étangs avec une population de poissons ou des plantes précieuses. La fuite de lubrifiants peut polluer le liquide.
• Ne portez pas ou ne fixez pas le produit au niveau du câble ou du flexible.
• Protégez le produit contre le gel et la marche à sec.
• Utilisez uniquement les accessoires d'origine et n'effectuez aucune transformation sur le produit.
• Lisez les consignes dans la notice d'utilisation concernant le thème « Nettoyage, maintenance, stockage ». Toutes les autres mesures, notamment l'ouverture du produit, doivent être réalisées par un électricien spécialisé. En cas de réparations, adressez-vous à notre service après-vente.

Consignes de sécurité électrique

• Après l'installation, lorsque le produit est en service, la fiche secteur doit rester parfaitement accessible.
• Avant de mettre en service votre nouvelle pompe, faites vérifier par un spécialiste :
• La mise à la terre, la mise à zéro et le disjoncteur différentiel qui doivent être conformes aux prescriptions de sécurité du fournisseur d'énergie et parfaitement fonctionnels,
• La protection des connecteurs électriques contre l'humidité.
• En cas de risque d'inondation, placer les connecteurs dans une zone protégée des inondations.
• Veiller à ce que la tension secteur corresponde aux indications de la plaque signalétique.
• Réalisez l'installation électrique conformément aux prescriptions nationales.
• Raccordez le produit uniquement à une prise de courant avec disjoncteur différentiel (disjoncteur FI) avec un courant d'erreur de mesure de max. 30 mA; fusible d'au moins 6 ampères.
• Avant chaque utilisation, vérifiez si le produit, le câble et le connecteur sont endommagés. Les câbles défectueux ne doivent pas être réparés, mais être remplacés par des neufs.

Faites éliminer les dommages sur votre produit par un spécialiste.

• Si le câble de raccordement de ce produit est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter les dangers.
• Ne pas tirer sur le câble pour débrancher le connecteur de la prise de courant.
• Protéger le câble de la chaleur, de l'huile et des bords coupants.
• Ne portez pas ou ne fixez pas le produit au niveau du câble.
• Utilisez uniquement des câbles de rallonge avec une protection contre la projection d'eau et conçus pour une utilisation en extérieur. Déroulez toujours le tambour de câble en entier avant l'utilisation. Vérifiez les dommages sur le câble.
• Avant tout travail sur le produit, lors des pauses et en cas de non-utilisation, retirez la fiche secteur de la prise de courant.
• Les câbles de raccordement secteur ne doivent pas avoir de section inférieure aux flexibles en caoutchouc avec la désignation H07 RN-F. La longueur de câble doit être de 10 m. La section de toron du câble de rallonge doit faire au moins 1,5 mm2.

Des lubrifiants sont utilisés à l'intérieur de la pompe et peuvent polluer les liquides qui s'écoulent en cas d'utilisation non conforme ou d'endommagement du produit.

⚠ AVERTISSEMENT ! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

6. Risques résiduels

Cet appareil a été construit en l'état actuel des connaissances techniques et des règles relevant des techniques de sécurité généralement reconnues. Son utilisation peut toutefois présenter des risques résiduels.

• Danger pour la santé dû au courant en cas d'utilisation de ligne de raccordement électrique non conformes.
• En outre, et ce malgré toutes les mesures préventives prises, des risques résiduels cachés peuvent demeurer.
• Les risques résiduels peuvent être réduits au minimum si les « Consignes de sécurité « et les instructions d'» Utilisation conforme «, ainsi que l'ensemble de la notice d'utilisation sont respectés.
• Évitez toute mise en service impromptue de la machine : lors de l'introduction du connecteur dans la prise, la touche de fonctionnement ne doit pas être actionnée. Utilisez l'outil auxiliaire recommandé dans la présente notice d'utilisation. Vous garantirez ainsi à votre machine des performances optimales.
• Maintenez vos mains à distance de la zone de travail si la machine est en cours de fonctionnement.

7. Caractéristiques techniques

Produit L x l x H 440 x 200 x 300 mm

Prise secteur 230 V~ / 50 Hz
Puissance absorbée 1300 W
Quantité transportée maxi. 5400 l/h
Hauteur manométrique maxi.	50 m
Pression de refoulement maxi.	5 bar
Hauteur d'aspiration max.	8 m
Raccords de pression et d'aspiration	G1»
Température de l'eau maxi.	35°C
Classe de protection	I
Classe de protection	IPX4
Mode de fonctionnement*	S1
Poids	10,8 kg

Sous réserve de modifications techniques !

Mode de fonctionnement* S1 : Fonctionnement continu avec charge constante

Bruit

⚠ Avertissement : Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB, veuillez porter une protection auditive adaptée.

Les valeurs d'émission de bruit ont été calculées conformément à la norme EN ISO 3744:1995.

Valeurs caractéristiques sonores

Niveau de puissance sonore L _WA 85 dB

Niveau de pression sonore L_pA 70,5 dB

Incertitude K_WA/pA 2,17 dB

8. Déballage

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu). • Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport. En cas de réclamations, le livreur doit en être informé immédiaatement. Les réclamations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la notice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les accessoires ainsi que les pièces d'usure et de rechange. Vous trouverez les pièces de rechange chez votre distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'articles, ainsi que le type et l'année de construction de l'appareil.

⚠ AVERTISSEMENT !

L'appareil et le matériau d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'étouffement !

Avertissement !

Débranchez toujours la fiche secteur avant d'effectuer des réglages sur le produit.

Montage d'une conduite d'aspiration (fig. 1)

1. Vissez un flexible d'aspiration (flexible en plastique d'au moins 19 mm (3/4»)) directement ou à l'aide d'un raccord fileté au raccord de conduite d'aspiration (5) d'env. 30,75 mm (G1») de la pompe.
2. Posez la conduite d'aspiration de manière ascendante entre le prélèvement d'eau et la pompe. Évitez absolument de poser la conduite d'aspiration au-dessus de la pompe. Les bulles d'air dans la conduite d'aspiration ralentissent et entravent l'aspiration.
3. Mettez en place les conduites d'aspiration et de pression de manière à éviter qu'une pression mécanique ne s'exerce sur la pompe.
4. La conduite d'aspiration doit être posée suffisamment profondément dans l'eau afin de prévenir toute marche à vide de la pompe en cas de baisse du niveau d'eau.
5. L'aspiration de l'air d'une conduite d'aspiration non étanche empêche l'aspiration de l'eau.
6. Évitez d'aspirer des corps étrangers (sable, etc.).

⚠ REMARQUE!

Pour réduire le délai de démarrage de la pompe et éviter l'aspiration d'air, la pompe doit au préalable être remplie d'eau !

1. Pour ce faire, la conduite d'aspiration doit déjà être montée afin d'éviter que de l'eau ne s'écoule par le raccord d'aspiration (5).
2. Remplissez la pompe d'eau par l'ouverture du raccord de pression (1). Vous pouvez également utiliser pour le remplissage l'ouverture de la vis du pré-filtre (6).
3. Basculez légèrement la pompe afin d'éviter les bulles d'air.
4. Fixez à présent la conduite sous pression comme le décrit le point suivant.

Montage d'une conduite de pression (fig. 1)

1. Raccordez la conduite de pression (au moins 19 mm (3/4»)) directement ou à l'aide d'un raccord fileté au raccord de pression (1) d'env. 30,75 mm (G1») de la pompe.
2. Pendant l'aspiration, ouvrez complètement les organes d'arrêt installés dans la conduite de pression (buses de pulvérisation, vannes, etc.) afin que l'air contenu dans la conduite d'aspiration puisse s'échapper.

Avant la mise en service, monter impérativement le produit en entier !

1. Placez le produit sur une surface solide, plane et horizontale.
2. Ouvrez la conduite de pression.
3. Raccordez la conduite d'alimentation.
4. Activez le produit au moyen de l'interrupteur On/Off (3). L'aspiration peut durer jusqu'à 5 min si la hauteur d'aspiration est maximale.
5. Arrêtez le produit au moyen de l'interrupteur On/Off (3) à l'issue des travaux.

⚠ REMARQUE!

La pompe doit être totalement étanche au niveau de l'entrée et de la sortie. Par conséquent, utilisez du ruban d'étanchéité en téflon ou du chanvre d'étanchéité, quel que soit le raccord choisi !

11. Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur.

Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Ligne de raccordement électrique défectueuse

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.

Vérifier régulièrement que les lignes de raccordement électriques ne sont pas endommagées. Assurez-vous que la ligne de raccordement ne soit pas raccordée au réseau lors de la vérification.

L'indication de la désignation du type sur la ligne de raccordement est obligatoire.

Dans le cas d'un moteur à courant alternatif monophasé, nous recommandons de recourir à une protection par fusibles de C 16A ou K 16A pour les machines à courant de démarrage élevé (au moins égal à 3000 W) !

Tension secteur 230 V\~ / 50 Hz.

La prise secteur et la rallonge doivent être à 3 conducteurs = P + N + SL. - (1/N/PE).

Les rallonges d'une longueur max. de 25 m doivent présenter une section minimale de 1,5 mm².

La prise secteur est sécurisée avec 16 A maximum.

⚠ Attention!

N'effectuez les travaux de maintenance, de nettoyage et de réglage que lorsque la fiche secteur est débranchée.

Nous vous recommandons de nettoyer le produit après chaque utilisation.

Nettoyer régulièrement le produit avec un chiffon humide et un peu de savon noir. N'utilisez pas de produits de nettoyage ou de solvants qui risqueraient d'attaquer les pièces en plastique du produit. Veillez à ce que l'eau ne puisse pas pénétrer dans le moteur.

• Pour garantir à votre matériel une grande longévité, nous recommandons de procéder à un contrôle et à un entretien réguliers.
• Avant toute non-utilisation prolongée ou tout hivernage, rincez soigneusement la pompe à l'eau, videz-la et stockez-la au sec.
• Pour vider le carter de pompe, desserrez la vis de purge d'eau (8) et inclinez légèrement la pompe. • Videz entièrement la pompe en cas de risque de gel.
• Après de longues immobilisations, vérifiez la bonne rotation du rotor en appuyant brièvement sur l'interrupteur On/Off.
• En cas d'obstruction de la pompe, raccordez la conduite sous pression à la conduite d'eau et retirez le flexible d'aspiration. Ouvrez la conduite d'eau. Activez la pompe plusieurs fois pendant env. deux secondes. De cette manière, vous pourrez la plupart du temps éliminer les obstructions.
• Pour nettoyer le pré-filtre (7), desserrez la vis correspondante (6) et retirez-le. Nettoyez-le ensuite à l'eau chaude.

Raccords et réparations

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur
• Données figurant sur la plaque signalétique de la machine
• Données figurant sur la plaque signalétique du moteur

Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.

Pièces d'usure* : Joints, pré-filtre

* ne sont pas des composants obligatoires de la livraison !

Les pièces de rechange et accessoires sont disponibles auprès de notre centre de services. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.

13. Stockage

Entreposez le produit et ses accessoires dans un lieu sombre, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 et 30 °C. Conservez l'outil dans l'emballage d'origine. Recouvrez l'outil afin de le protéger de la poussière ou de l'humidité. Conservez la notice d'utilisation à proximité de l'outil.

14. Transport

Transportez uniquement le produit au niveau de la poignée de transport (2).

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

• Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usagé !
• Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent être gratuitement déposés :
• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)
• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.
• Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.
• Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.

- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.

- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions d'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.

16. Dépannage

Le tableau suivant indique les symptômes d'erreur et décrit les solutions possibles si votre machine ne fonctionne pas correctement. Si vous n'arrivez pas à localiser et éliminer le problème de cette manière, adressez-vous à l'atelier de service après-vente.

Panne Cause possible Remède
Pas de démarrage moteur	Tension secteur inexistante Contrôler la tension secteur
	Roue de la pompe bloquée Démonter et nettoyer la pompe
La pompe n'aspire pas	Vanne d'aspiration non immergée Immerger la vanne d'aspiration
	Pas d'eau dans le carter de pompe Remplir le carter de pompe d'eau
	Air dans la conduite d'aspiration	Vérifier l'étanchéité de la conduite d'aspiration
	La vanne d'aspiration n'est pas étanche Nettoyer la vanne d'aspiration
	Vanne d'aspiration obstruée Nettoyer la vanne d'aspiration
	Hauteur d'aspiration max. dépassée Contrôler la hauteur d'aspiration
Débit insuffisant	Hauteur d'aspiration excessive Contrôler a hauteur d'aspiration
	Vanne d'aspiration encrassée Nettoyer la vanne d'aspiration
	Le niveau d'eau baisse rapidement	Installer la vanne d'aspiration plus bas
	Puissance de la pompe réduite par des polluants	Nettoyer la pompe et remplacer les pièces d'usure

Déclaration de conformité EC

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus
