IVM 60242 M ACD WS - Dammsugare Kärcher - Gratis bruksanvisning och manual

Produkttyp	Vatten- och dammsugare, dammklass M
Märke	Kärcher
Modell	IVM 60242 M ACD WS
Mått (L × B × H)	1020 × 680 × 1490 mm
Vikt	108 kg
Strömförsörjning	220-240 V, 50-60 Hz, 1 fas, 2100 W (max 2400 W)
Tankvolym	60 L
Volym för inert vätska	20 L
Sugvolym	8 L
Maximalt undertryck	25,4 kPa
Luftflöde	2 × 74 L/s
Filtreringsyta	2,24 m²
Anslutning för sugslang	DN40/50 (anpassningsbar DN70)
Huvudfunktioner	Torr- och våtsugning, brännbart damm klass M, industriell användning
Underhåll och rengöring	Töm uppsamlingsbehållaren efter användning, rengöring med fuktig trasa, regelbundet byte av huvudfilter och mikrofiber
Säkerhet	Potentialutjämning, parkeringsbroms, IPX4-skydd, skyddsklass I
Reservdelar och reparerbarhet	Huvudfilter (ref. 9.439-542.0), mikrofiber (ref. 9.990-103.0), nätkabel (ref. 6.650-035.0)
Allmän information	Professionell och industriell användning, enligt EN 60335-2-69, garanti enligt Kärchers villkor

Vanliga frågor - IVM 60242 M ACD WS Kärcher

Hur använder man apparaten i vått läge?

För våtsugning, fyll uppsamlingsbehållaren med en inert vätska (vatten eller olja). Använd den nedre sugslangen (vattenavskiljare) och stäng den övre slangen med en plugg.

Hur tömmer man uppsamlingsbehållaren?

Stäng av och koppla bort apparaten. Aktivera parkeringsbromsen, dra i bygelhandtaget för att låsa upp och sänk behållaren. Ta bort den, lossa klämmorna, ta bort den övre delen och töm resterna. Montera i omvänd ordning.

Hur byter man huvudfiltret?

Bryt strömmen och koppla bort. Lås upp sughuvudet och mellanringen. Ta bort det gamla stjärnveckade filtret och lägg det i en lufttät påse. Sätt i det nya filtret genom att rikta in vibrationselementen och montera tillbaka.

Vad gör man om sugkraften minskar?

Kontrollera att suganslutningarna är täckta, att det inte finns någon blockering i munstycket eller slangen, att behållaren inte är full och att filtret inte är igensatt. Byt filter vid behov.

Hur transporterar man apparaten säkert?

Töm behållaren och stäng suganslutningarna med pluggarna. Lossa parkeringsbromsarna och skjut via styret. Vid lastning, greppa chassit och styret. Säkra den mot glidning i ett fordon.

Vilka typer av damm kan jag dammsuga?

Apparaten är designad för att dammsuga torrt damm av klass M, inklusive brännbart damm. Den är inte lämplig för antändningskällor eller explosiva ämnen utan inert vätska.

Hur fyller man behållaren för inert vätska?

Lås upp och ta bort uppsamlingsbehållaren. Häll den inerta vätskan (rekommenderat vatten eller olja) upp till markeringen på nivåindikatorn. Sätt tillbaka den övre delen och se till att flottörkulan är styrd.

Hur rengör man apparaten efter användning?

Töm och skölj behållaren. Rengör utsidan med en fuktig trasa. Använd inte silikonbaserade rengöringsmedel. Vid behov, skölj tillbehören i vatten och torka dem.

Vad är proceduren vid filterbrott?

Stäng omedelbart av apparaten och koppla bort den. Apparaten får inte användas förrän filtret är utbytt. Byt huvudfiltret och kontrollera att det inte läcker.

Hur förvarar man apparaten?

Förvara apparaten på en torr och inomhusplats, skyddad mot obehörig användning. Linda kabeln runt kabelhållaren. Se till att behållaren är tom.

BRUKSANVISNING IVM 60242 M ACD WS Kärcher

Avsedd användning 109

Miljöskydd 110

Tillbehör och reservdelar.... 110

Leveransens omfattning.... 110

Beskrivning av maskinen 110

Symboler på maskinen 111

Idrifttagning 111

Drift 113

Transport.... 115

Förvaring.... 116

Skötsel och underhåll.... 116

Hjälp vid störningar 117

Avfallshantering 118

Garanti 118

Tekniska data.... 118

EU-försäkran om överensstämmelse. 119

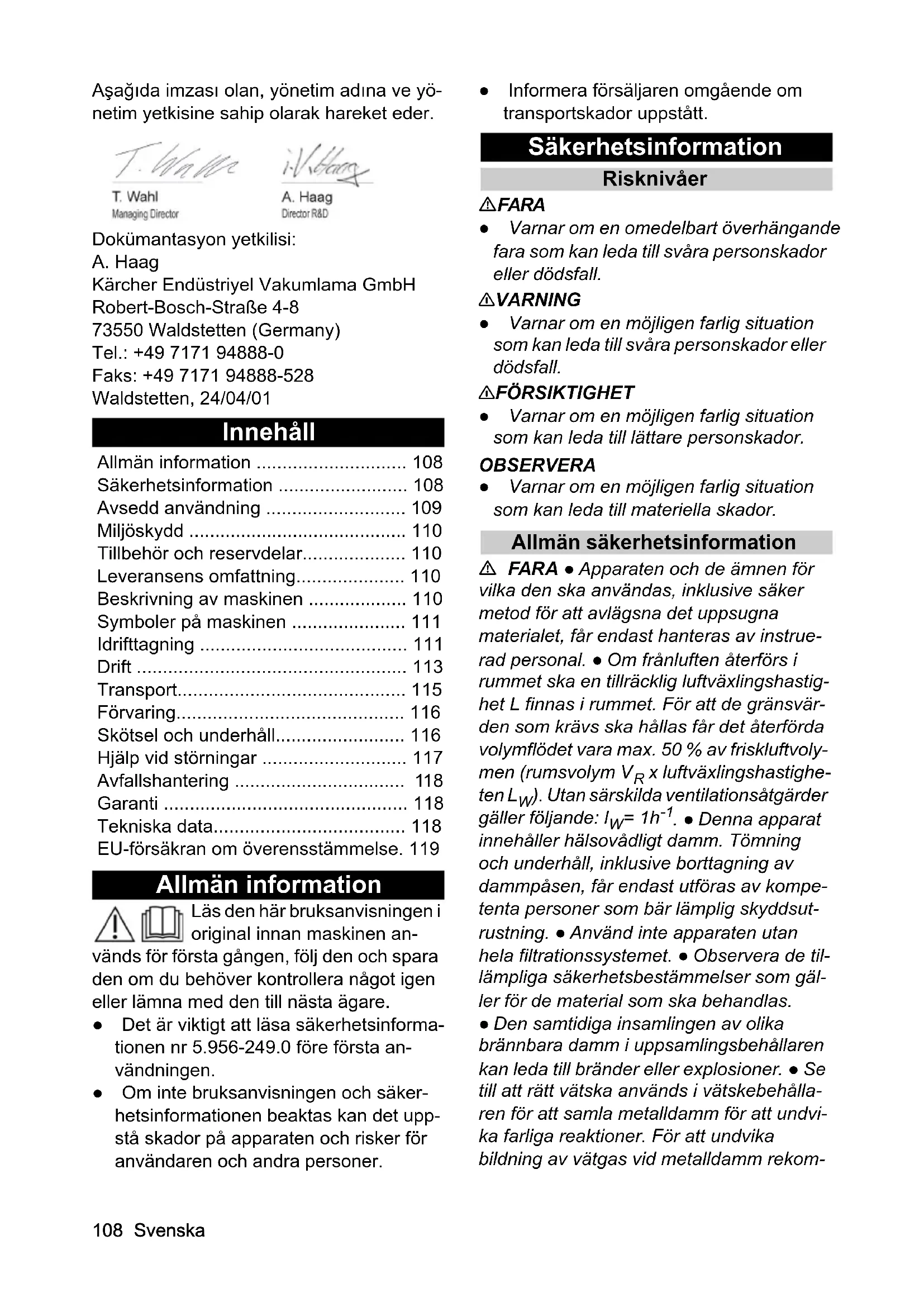

Allmän information

Läs den här bruksanvisningen i original innan maskinen an-

vänds för första gången, följ den och spara den om du behöver kontrollera något igen eller lämna med den till nästa ägare.

• Det är viktigt att läsa säkerhetsinformationen nr 5.956-249.0 före första användningen.
• Om inte bruksanvisningen och säkerhetsinformationen beaktas kan det uppstå skador på apparaten och risker för användaren och andra personer.

- Informera försäljaren omgående om transportskador uppstått.

Säkerhetsinformation

Risknivåer

⚠️FARA

- Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

⚠ WARNING

- Varnar om en möjligen farlig situation som kan leda till svåra personskador eller dödsfall.

⚠FÖRSIKTIGHET

- Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

- Varnar om en möjligen farlig situation som kan leda till materiella skador.

Allmän säkerhetsinformation

⚠️ FARA • Apparaten och de ämnen för vilka den ska användas, inklusive säker metod för att avlägsna det uppsugna materialet, får endast hanteras av instruerad personal. • Om frånluften återförs i rummet ska en tillräcklig luftväxlingshastighet L finnas i rummet. För att de gränsvärden som krävs ska hållas får det återförda volymflödet vara max. 50 % av friskluftvolymen (rumsvolym V_R x luftväxlingshastigheten L_W ). Utan särskilda ventilationsåtgärder gäller följande: I_W = 1h^-1 . • Denna apparat innehåller hälsovådligt damm. Tömning och underhåll, inklusive borttagning av dammpåsen, får endast utföras av kompetenta personer som bär lämplig skyddsutrustning. • Använd inte apparaten utan hela filtrationssystemet. • Observera de tillämpliga säkerhetsbestämmelser som gäller för de material som ska behandlas.

- Den samtidiga insamlingen av olika brännbara damm i uppsamlingsbehållaren kan leda till bränder eller explosioner. • Se till att rätt vätska används i vätskebehållaren för att samla metalldamm för att undvika farliga reaktioner. För att undvika bildning av vätgas vid metalldamm rekom-

menderas användning av olja i stället för vatten.

⚠️ VARNING • Du får inte installera eller använda enheten i områden där det finns risk för damm- eller gasexplosion. En atmosfär med risk för dammexplosion är endast tillåten inuti enheten framför filtret. Atmosfärer med risk för gasexplosion är förbjudna i enheten. • Enheten är inte lämplig för uppsugning av brandfarliga vätskor (brandfarliga, lätt brandfarliga, mycket brandfarliga enligt direktiv 67/548/EEG) (flampunkt under 55 °C) samt blandningar av brandfarligt damm och brandfarliga vätskor. • Enheten är inte lämplig för uppsugning av antändningskällor och damm med en glödtemperatur på ≤ 190 °C. • Kontrollera att potentialutjämningsledningarna (jordledare) är anslutna varje gång maskinen ska användas. • Apparaten får ej användas eller förvaras utomhus under fuktiga förhållanden. • Aktivera spärren på styrvalsen så att apparaten står stadigt. Om spärren är öppen kan apparaten börja röra sig okontrollerat. • Fyll vätskebehållaren endast med de vätskor som rekommenderas av tillverkaren.

⚠ FÖRSIKTIGHET • Stäng av maskinen med omkopplarna och dra ur strömkontakten vid längre arbetspauser och efter användningen.

OBSERVERA • Använd endast maskinen inomhus. • Klämrisk! Använd handskar när sughuvudet, filterenheten eller uppsamlingsbehållaren tas av eller sätts på. • Risk för skador! Sug aldrig utan filter eller med skadade filter. • Använd skyddsskor när maskinen används. • Kör bara maskinen med gånghastighet och eventuellt med en medhjälpare i lutningar. • Se till att damm inte kommer ut när tillbehör byts ut. • Yt-temperaturen kan bli upp till 135 °C under normal användning. • Undvik att böja sugslangsenheten. • Utför en regelbunden visuell kontroll av slangarna. • Vidta lämpliga försiktighetsåtgärder för att avlägsna, hantera, förvara och kassera slammet, såsom blandning med inerta vätskor i enlighet med lokala bestämmelser. • Vätgas är brandfarlig och kan bero på absorption av vissa material som aluminium, magnesium etc.

Ventilen förhindrar ansamling av vätgas i vätskebehållaren. Rengör och inspektera ventilen regelbundet och inspektera den avseende tecken på skador. • Säkerställ tillräcklig ventilation på installationsplatsen för att minska vätekoncentrationen. • Töm smutsbehållaren efter varje användning och när den är full av slam för att minska bildandet av vätgas.

Elanslutning

Anslut bara maskinen till ett eluttag som installerats av en elektriker enligt IEC 60364. För anslutningsvärden, se Tekniska data och typskylt.

⚠️FARA

Risk för elektrisk stöt

Livsfara

Skada inte strömkablar till exempel genom att köra över, klämma eller töja dem.

Skydda kabeln mot stark värme, olja och vassa kanter.

Kontrollera före varje användning att ma- skinens strömkabel inte är skadad. Använd inte maskinen om strömkabeln är skadad. Låt en elektriker byta strömkabeln om den är skadad.

Åtgärder vid nödsituation

⚠️FARA

Risk för personskador och materiella skador vid kortslutning eller andra elfel

Risk för elchock, risk för brännskador Stäng av maskinen och dra ur nätkontakten.

Beteende vid filterbrott/läckage:

1. Stäng genast av maskinen.

Maskinen får inte användas mer.

1. Sätt in filtret.

Avsedd användning

Apparaten är avsedd för:

• Våt- och torrengöring av fläckar på golv- och väggytor
• Utvinning av torrt, brännbart, farligt deponerat damm; dammklass M enligt EN 60335-2-69

• Suga upp icke-explosionsfarligt material

• Suga upp brandfarligt damm i alla dammexplosionsklasser

• Suga upp damm och grov smuts
• Suga upp brännbart damm från en zon 22 om maskinen är installerad utanför explosiva atmosfärer
• Suga upp fuktiga och flytande substanser

• Absorbering av följande ämnen uteslutande vid användning av inert vätska:

• Titandamm

• Explosivt och ledande damm
  – Magnesiumdamm eller pulver
• Kondensdamm och explosiva metall-pulver från additiv tillverkning (3D-utskrift)

- Industriell användning, t.ex. i lager- och tillverkningsområden

- Yrkesmässig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor.

Om en klassificerad ex-zon finns på maskinens installationsplats måste en motsvarande ex-maskin användas.

Att maskinen fungerar felfritt kan endast säkerställas genom att använda sugslangar med de nominella storlekarna DN40 eller DN50.

All annan användning är inte avsedd.

Maskinen är inte lämplig för:

• Suga upp antändningskällor och damm med en glödtemperatur ≤ 190 °C
• Suga upp explosionsfarliga eller likvärdiga ämnen i den mening som avses i §1 SprengG, explosiva ång-luftblandningar
• Suga upp blandningar av brännbara vätskor och brännbart damm
• Suga upp glödande eller heta partiklar, detta kan annars leda till brand eller explosion
• Suga upp giftiga ämnen
• Anslutning till en dammgenererande maskin

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på hiljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Tillbehör och reservdelar

⚠️FARA

Explosionsrisk på grund av otillåtna till- behör

Använd endast av tillverkaren godkänt tillbehör som är märkt med Ex-dekal för användning av byggtyp 22.

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Hänvisning

Inga tillbehör ingår i leveransen. Tillbehör måste beställas separat beroende av användning.

Leveransens omfattning

Kontrollera att innehållet i leveransen är fullständigt. Kontakta din återförsäljare om det finns transportskador.

Beskrivning av maskinen

För bilder, se bildsidorna

Bild A

① Ställning
② Styrhjul med spärr
③ Spännflikar på smutsbehållaren
4 Smutsbehållare
⑤ Filtering
⑥Kabelhållare
⑦Hållare för sugrör
⑧ Förregling av mellanringen
⑨Mellanring

⑩ Typskylt
⑪ Strömkabel
⑫Kabelkrok
⑬Bärhandtag
⑭Bygelhandtag för smutsbehållare
⑮ Sugmunstycke utan våtavskiljare
⑯Hållare för golvmunstycke
⑰Manometer
⑱ Skjutbygel
⑲Filterrengöringens spak
⑳Omkopplare sugturbin 2
②1 Omkopplare sugturbin 1
22 Sughuvud
⑳Förregling av sughuvudet
⑳Filterskak
25 Tätningsring
26Filter
27 Mekanisk avstängning
28 Sugmunstycke med våtavskiljare
29Avluftningsventil
③0 Filterskum
③1 Mikrofiber
③2 Siktkorg
③3Nivåslang
③4 Kulventil

Symboler på maskinen

Maskinen är gjord för att suga upp damm upp till dammklass M.

⚠️ WARNING

Skador på hud, lungor och ögon

Utsläpp av fint damm vid tömnings- och underhållsarbeten samt vid avfallshantering Skyddsutrustning ska bäras vid tömnings- och underhållsarbeten inklusive vid avfallshantering av dammuppsamlingsbehållaren.

Maskinen är avsedd för att suga brännbara damm, uppställning utanför zon 22.

WARNING: Den här maskinen får inte ställas upp i en zon 22. Om en zon 22 finns måste en Ex-maskin användas.

Märkningen visar värdet för det maximala undertrycket i relation till det använda sugslangstvärsnittet Det aktuella värdet kan avläsas på en manometer. För de värden som gäller för denna maskin, se kapitel Läsa av minimivolymen. Om värdet underskrids måste filtret bytas (se kapitel Byta huvudfilter). De olika sugslangstvärsnitten kan anpassas till tillbehörsdelarnas olika anslutningstvärsnitt.

Mikrofiber

(Beställningsnr 9.990-103.0)

Huvudfilter

(Beställningsnr 9.439-542.0)

Idrifttagning

⚠️ WARNING

Felaktigt ansluten potentialutjämningsledning

Elchock

Kontrollera att potentialutjämningsledningen (jordledare) är ansluten varje gång maskinen ska användas.

⚠️VARNING

Risk på grund av hälsovådligt damm

Luftvägssjukdomar på grund av inandning av damm.

Sug inte utan filterelement, eftersom detta höjer hälsorisken på grund av ökat partikel-utsläpp.

△VARNING

Felaktig hantering vid läsning av smutsbehållaren

Klämrisk

Håll aldrig händerna mellan smutsbehållare och filtering, eller i närheten av lyftmekaniken när behållaren ska spärras.

Lås smutsbehållaren med båda händerna genom att använda bygelhandtaget.

OBSERVERA

Filterelement saknas

Skador på sugmotorn

Sug inte utan filterelement.

OBSERVERA

Statisk laddning av smutsbehållaren

Antändning av damm

Se till att jordningen på chassit ligger an mot smutsbehållaren.

1. Ställ maskinen i arbetsläget.
2. Säkra maskinen med parkeringsbromsarna.

3. Säkerställ att sughuvudet är fastsatt enligt anvisningarna.

4. Fyll smutsbehållaren till markeringen med vatten eller olja (beställningsnummer 9.990-272.0) (se kapitel Fylla smutsbehållaren med inert vätska).

5. Anslut jordklämman till den externa potentialutjämningen.

6. Ta bort proppen på uppsamlingsbehållaren (se kapitel Välja suganslutning).

7. Sätt fast sugslangen i suganslutningen.

8. Se till att suganslutningen på filterringen är tätt tillsluten med en plugg (se kapitel Stänga suganslutningen).

9. Kontrollera nivån i smutsbehållaren (se kapitel Kontrollera smutsbehållaren).

10. Töm smutsbehållaren (se kapitel Tömma smutsbehållaren).

11. Anslut önskat tillbehör (medföljer ej) till sugslangen.

12. Säkerställ att smutsbehållaren har satts i enligt anvisningarna.

Välja suganslutning

Maskinen är utrustad med 2 sugmunstycken.

• Sugrör på smutsbehållare
• Torrsugning med våtavskiljare: Findamm, pulver
  Smutsbehållaren med våtavskiljningsfunktion ska fyllas med inert vätska, vatten eller olja. Rekommenderas med olja med beställningsnr 9.990-272.0.

- Sugrör på filterringen

Tätas med tätningsplugg när den används som avsett.

Två sugslangar får inte vara anslutna till sugaggregatet samtidigt. Vid avsedd användning får endast det nedre sugmunstycket användas.

Om våtavskiljaren används måste det övre sugröret vara tätt förslutet.

Stänga suganslutningen

⚠️VARNING

Risk för personskador

Skador från findamm på hud, lungor och ögon

Efter att sugslangen har tagits bort måste suganslutningen stängas med förslutningspluggen.

Bild B

1. Sätt förslutningspluggen noggrant i suganslutningen.
2. Skjut in förslutningspluggen fram till an- slag.
3. Vrid pluggen åt höger tills suganslutningen är ordentligt stängd.

Fylla smutsbehållaren med inert vätska

Om smutsbehållaren med våtavskiljare används måste smutsbehållaren fyllas med inert vätska före idrifttagning.

⚠️VARNING

Rörliga delar

Klämrisk

Var uppmärksam på rörliga delar när du tar bort eller sätter i smutsbehållarens övre del.

1. Säkra maskinen med parkeringsbromsarna.

Bild C

1. Dra bygelhandtaget uppåt. Smutsbehållaren läses upp och sänks ned.
2. Dra ut smutsbehållaren ur maskinen i bygelhandtaget.

Bild D

1. Lossa spännflikarna på smutsbehållaren.
2. Ta bort den övre delen av smutsbehållaren vid handtaget.
3. Häll inert vätska, vatten eller olja i smutsbehållaren tills nivån när märket på nivåindikatorn.
4. När den övre delen av smutsbehållaren förs in är det viktigt att flottörkulan förs in i motsvarande styrning.

△VARNING

Felaktig hantering vid låsning av smutsbehållaren

Klämrisk

Håll aldrig händerna mellan smutsbehållare och filtering, eller i närheten av lyftmekaniken när behållaren ska spärras.

Lås smutsbehållaren med båda händerna genom att använda bygelhandtaget.

Bild E

OBSERVERA

Statisk laddning av smutsbehållaren

Antändning av damm

Se till att jordningen på chassit ligger an mot smutsbehållaren.

1. Sätt i smutsbehållaren i omvänd ordning och lås den med bygeltaget.

Kontrollera smutsbehållaren

Om smutsbehållaren är fylld till markeringen måste den tömmas. Apparaten stängs inte av automatiskt när den maximala påfyllningsnivån överskrids.

1. Kontrollera nivån i smutsbehållaren regelbundet.
2. Se till att inte mer än 8 liter material sugs in under sugningen.

Drift

⚠️FARA

Sugning av explosivt och ledande metalldamm utan inert vätska

Explosionsrisk, värmeutveckling

Suga aldrig upp explosivt och ledande material utan inert vätska.

⚠ WARNING

Risk på grund av hälsovådligt damm

Luftvägssjukdomar på grund av inandning av damm.

Sug inte utan båda filterelementen, efter- som detta höjer hälsorisken på grund av ökat partikelutsläpp.

Kontrollera att båda filterelementen är korrekt monterade före varje användning.

OBSERVERA

Fara genom inträngande findamm

Risk för skador på sugmotorn.

Ta aldrig bort huvudfilterelementet vid sugning.

OBSERVERA

Inert vätska saknas

Skador på våtavskiljaren

Sug aldrig utan inert vätska när du använder sugmunstycket på våtavskiljaren.

Starta maskinen

1. Sätt in strömkontakten i eluttaget.
2. Sätt på maskinen på sugturbinens om-kopplare.

Hänvisning

Sätt alltid på och stäng av sugturbinerna efter varandra. För att tryckmätaren ska fungera korrekt för övervakning av minsta volymflöde måste alla sugturbiner vara påslagna.

Hänvisning

I de flesta användningsfall är det tillräckligt att suga med 1 sugturbin. Om det behövs, tillkoppla den 2:a sugturbinen för detta. Kör dock inte maskinen med båda sugturbinerna i mer än 15 minuter. Detta kan leda till att för mycket fuktig luft blötlägger huvudfiltret i förtid. Låt vid behov sedan huvudfiltret torka eller byt ut det (se kapitel Byta huvudfilter).

1. Sugningen startar.

Genomföra en sugning

1. Kontrollera regelbundet nivån i smutsbehållaren eftersom maskinen inte stänger av automatiskt vid sugning.

Hänvisning

Maskinen är utrustad med en mekanisk övervakning. Denna övervakning avbryter luftflödet när den inerta vätskan är under miniminivån för påfyllning. Fyll på inert vätska för att fortsätta sugprocessen (se kapitel Fylla smutsbehållaren med inert vätska).

1. Se till att inte mer än 8 liter material sugs in under sugningen.
2. Töm vid behov smutsbehållaren (se kapitel Tömma smutsbehållaren).
3. Töm vid behov huvudfiltret (se kapitel Byta huvudfilter).

Hänvisning

Om smutsbehållaren är fylld med en inert vätska kan det hända att fuktig luft strömmar genom huvudfiltret under sugningen och gör det vått. Kontrollera huvudfiltret avseende fukt efter sugprocessen. Låt vid behov huvudfiltret vara torrt eller byt ut det (se kapitel Byta huvudfilter).

Läsa av minimivolymen

På maskinens framsida finns en manometer som visar sugundertrycket i maskinen. Om maximalt undertryck (se tabell) uppnås måste huvudfiltret bytas (se kapitel Byta huvudfilter). Detta värde är beroende på utrustningens prestanda och den använda sugslangen. Om undertrycket inte sänks nämnvärt genom att filtret byts ut måste det finnas ett annat problem (se kapitel Hjälp vid störningar).

OBSERVERA

Överskridande av det maximala undertrycket

Sugförlust

Om det specificerade värdet överskrids sjunker lufthastigheten under 20 m/s. Byt ut filtret.

Märkbredd sugs-langl	Maximalt under-tryck
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Stänga av maskinen

1. Stäng av maskinen på sugturbinens om-kopplare.
2. Dra ut nätkontakten.
3. Lossa jordklämman från den externa potentialutjämningen.

Efter varje användning

1. Ta isär tillbehöret.
2. Stäng suganslutningen (se kapitel Stänga suganslutningen).
3. Skölj och torka vid behov av tillbehör som har använts.
4. Töm smutsbehållaren (se kapitel Tömma smutsbehållaren).
5. Rengör maskinen invändigt och utvändigt genom uppsugning och torka av med en fuktig trasa.

Tömma smutsbehållaren

Smutsbehållaren måste tömmas vid behov och efter varje användning.

Inloppsöppningen eller sugslangen är stängda.

Kontrollera regelbundet nivån i smutsbehållaren eftersom maskinen inte stänger av automatiskt vid sugning.

1. Stäng av maskinen.
2. Säkra maskinen med parkeringsbromsarna.

Bild C

1. Dra bygelhandtaget uppåt. Smutsbehållaren läses upp och sänks ned.

2. Dra ut smutsbehållaren ur maskinen i bygelhandtaget.

Bild D

1. Lossa spännflikarna på smutsbehållaren.
2. Ta bort den övre delen av smutsbehållaren vid handtaget.
3. Ta bort skumelementet från smutsbehållarens nedre del.

4. Ta bort siktkorgen med mikrofiber.

5. Ta bort mikrofibern från siktkorgen.

6. Hantera mikrofibern enligt de lagstadgade bestämmelserna.

7. Dränera vid behov den inerta vätskan från smutsbehållaren (se kapitel Dränera inert vätska från smutsbehållaren).

Hänvisning

Du kanske kan använda den inerta vätskan flera gånger.

1. När den övre delen av smutsbehållaren förs in är det viktigt att flottörkulan förs in i motsvarande styrning.

⚠️ WARNING

Felaktig hantering vid låsning av smutsbehållaren

Klämrisk

Håll aldrig händerna mellan smutsbehållare och filtering, eller i närheten av lyftmekaniken när behållaren ska spärras.

Lås smutsbehållaren med båda händerna genom att använda bygelhandtaget.

Bild E

OBSERVERA

Statisk laddning av smutsbehållaren

Antändning av damm

Se till att jordningen på chassit ligger an mot smutsbehållaren.

1. Sätt i smutsbehållaren i omvänd ordning och lås den med bygeltaget.

Dränera inert vätska från smutsbehållaren

1. Stäng av maskinen.
2. Säkra maskinen med parkeringsbromsarna.
3. Stäng suganslutningen (se kapitel Stänga suganslutningen).

Bild C

1. Dra bygelhandtaget uppåt. Smutsbehållaren läses upp och sänks ned.

2. Dra ut smutsbehållaren ur maskinen i bygelhandtaget.

Bild F

1. Vrid kulventilens spak 90°.
2. När uppsamlingsbehållaren är helt tömd vrider du spaken till startpositionen.

⚠️VARNING

Felaktig hantering vid läsning av smutsbehållaren

Klämrisk

Håll aldrig händerna mellan smutsbehållare och filtering, eller i närheten av lyftmekaniken när behållaren ska spärras.

Lås smutsbehållaren med båda händerna genom att använda bygelhandtaget.

Bild E

OBSERVERA

Statisk laddning av smutsbehållaren

Antändning av damm

Se till att jordningen på chassit ligger an mot smutsbehållaren.

1. Sätt i smutsbehållaren och läs den med bygeltaget.

Rengöra maskinen

△VARNING

Felaktig hantering av avloppsvatten

Miljöförorening

Följ de lokala föreskrifterna om hantering av avloppsvatten.

1. Rengör maskinen invändigt och utvändigt genom uppsugning och torka av med en fuktig trasa.
   Vid sugning av maskinen ska en sugare av samma eller bättre klassificering användas.
2. Skölj och torka (medföljer ej) vid behov av tillbehör som har använts.

Förvara maskinen

1. Linda nätkabeln runt kabelhållaren.
2. Ställ undan maskinen i ett torrt utrymme och säkra den mot obehörig användning.

Transport

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport. Smutsbehållaren är tom.

1. För dammfri transport ska båda suganslutningar stängas (se kapitel Stänga suganslutningen).

2. Lossa parkeringsbromsarna och skjut maskinen med hjälp av skjutbygeln.

3. Ta tag i chassit och i skjutbygeln när ma- skinen ska lastas.

4. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta.

Förvaring

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Enheten kan välta på lutande ytor.

Ta hänsyn till maskinens vikt vid förvaring.

Smutsbehållaren är tom.

1. Förvara endast maskinen inomhus.

Skötsel och underhåll

⚠️FARA

Maskin som startar oavsiktligt, beröring av strömförande delar

Skaderisk, risk för elektriska stötar

Stäng av maskinen innan arbeten utförs på maskinen.

Risk på grund av hälsovådligt damm

Luftvägssjukdomar på grund av inandning av damm.

Använd ett andningsskydd P2 eller effektivare och engångskläder när du utför underhållsarbeten (t.ex. filterbyte).

△VARNING

Risk på grund av hälsovådligt damm

Luftvägssjukdomar på grund av inandning av damm.

Den säkerhetstekniska funktionen hos säkerhetsanordningar för förebyggande av faror, t.ex. apparatens täthet, skador på filtret eller kontrollutrustningens funktion, måste kontrolleras minst en gång om året av tillverkaren eller en instruerad person.

OBSERVERA

Silikonhaltiga underhållsprodukter

Plastdelar kan bli angripna.

Använd inga silikonhaltiga underhållsprodukter för rengöring.

Maskiner för dammbekämpning är säkerhetsanordningar för förebyggande och förhindrande av avsedda faror i den mening som avses i BGV A1.

- Vid underhåll ska användaren demontera, rengöra och underhålla apparaten ut-

an framkallande av fara för underhållspersonal eller andra perso- ner. Lämpliga försiktighetsåtgärder om- fattar avgiftning före demonteringen. Vidta åtgärder för lokalt filtrerad tvångs- ventilering där enheten demonteras samt vid rengöring av underhållsområ- den och som lämpligt skydd för persona- len.

• Apparatens utsida ska saneras med hjälp av dammsugning och torkas ren eller behandlas med tätningsmedel innan den flyttas ut från farligt område. Alla apparatdelar ska kontrolleras avseende föroreningar när de flyttas ut från farligt område. Lämpliga åtgärder måste vidtas för att undvika dammspridning.
• Vid underhålls- och reparationsarbeten måste alla förorenade föremål som inte kan rengöras tillräckligt kasseras. Sådana föremål måste hanteras i ogenomträngliga påsar i enlighet med gällande bestämmelser för bortskaffning av denna avfallstyp.
• Vid transport och underhåll av maskinen ska sugröret stängas med hjälp av förslutningspluggen.
• Observera att du själv kan utföra enkla underhålls- och skötselarbeten.
• Rengör maskinens yta och behållarens insida regelbundet med en fuktig trasa.
• Utför en regelbunden visuell kontroll avseende igensättning av slangarna.

Inspektions- och underhållsarbeten

Kontrollera regelbundet att maskinen lever upp till lagstadgade föreskrifter för förebyggande av olycksfall. Underhållsarbeten måste genomföras enligt tillverkarens uppgifter av en sakkunnig person i regelbundna intervall. Gällande bestämmelser och säkerhetskrav ska iakttas. Arbeten på elektriska anläggningar får bara utföras av en utbildad elektriker. Kontakta KÄRCHERs serviceställe om du har frågor.

Byta huvudfilter

1. Stäng av maskinen.
2. Dra ut nätkontakten.

3. Lås upp och ta bort sughuvudet.

4. Lås upp och ta bort mellanringen.

5. Ta bort det kontaminerade stjärnfiltret.
6. Placera det kontaminerade stjärnfiltret i en påse omedelbart efter borttagning och försegla påsen ordentligt.
7. Kassera det kontaminerade stjärnfiltret i enlighet med lagkrav.
8. Ta bort smutsen på renluftssidan.
9. Kontrollera tätningsringen avseende skador.
10. Sätt in det nya stjärnfiltret:

a Dra det nya stjärnfiltret över filterskaken på mellanringen på så sätt att skakelementen ligger i mitten av filterfickorna.
b Placera mellanringen med stjärnfilter och filtervibrator på filterringen.
c Lås mellanringen.

1. Sätt på sughuvudet och lås.

Byta mikrofiber

1. Stäng av maskinen.
2. Säkra maskinen med parkeringsbromsarna.

Bild C

1. Dra bygelhandtaget uppåt.
   Smutsbehållaren låses upp och sänks ned.
2. Dra ut smutsbehållaren ur maskinen i bygelhandtaget.

Bild D

1. Lossa spännflikarna på smutsbehållaren.
2. Ta bort den övre delen av smutsbehållaren vid handtaget.
3. Ta bort skumelementet från smutsbehållarens nedre del.
4. Ta bort siktkorgen med mikrofiber.
5. Ta bort mikrofibern från siktkorgen.
6. Hantera mikrofibern enligt de lagstadgade bestämmelserna.
   11.Sätt i den nya mikrofibern.
7. När den övre delen av smutsbehållaren förs in är det viktigt att flottörkulan förs in i motsvarande styrning.

△VARNING

Felaktig hantering vid låsning av smutsbehållaren

Klämrisk

Håll aldrig händerna mellan smutsbehållare och filtering, eller i närheten av lyftmekaniken när behållaren ska spärras.

Lås smutsbehållaren med båda händerna genom att använda bygelhandtaget.

Bild E

OBSERVERA

Statisk laddning av smutsbehållaren

Antändning av damm

Se till att jordningen på chassit ligger an mot smutsbehållaren.

1. Sätt i smutsbehållaren i omvänd ordning och lås den med bygeltaget.

Hjälp vid störningar

⚠️FARA

Oavsiktlig maskinpåsättning/elektrisk stöt

Oavsiktlig påsättning av sugmotorerna kan orsaka personskador. Spänning hos elektriska delar kan leda till en elektrisk stöt.

Stäng av maskinen före alla arbeten och dra ur strömkontakten.

Låt alltid en specialist utföra kontroller och arbeten som avser de elektriska delarna.

Hänvisning

Om en störning uppstår måste maskinen frånkopplas omedelbart. Störningen måste avhjälpas innan apparaten tas i drift igen.

Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice.

Sugturbinen går inte

1. Kontrollera vägguttaget och säkringen till strömförsörjningen.
2. Kontrollera maskinens strömkabel och strömkontakt.
3. Starta maskinen.

Sugkraften minskar

1. Stäng den oförslutna suganslutningen (se kapitel Stänga suganslutningen).
2. Ta bort det som täpper till sugmun-stycke, sugrör eller sugslang.
3. Kontrollera att sughuvudet och smutsbehållaren sitter ordentligt.
4. Töm smutsbehållaren (se kapitel Tömma smutsbehållaren).

5. Kontrollera filterfäste och korrigera om det behövs.

6. Byt ut huvudfiltret (se kapitel Byta huvudfilter).

7. Byt ut mikrofibern (se kapitel Byta mikrofiber).
8. Kontrollera den interta vätskans tillständ.

a Kontrollera den inerta vätskans nivå. Fyll på inert vätska vid behov (se kapitel Fylla smutsbehållaren med inert vätska)

b Kontrollera den inerta vätskans kvalitet, byt ut den inerta vätskan vid behov (se kapitel Dränera inert vätska från smutsbehållaren och kapitel Fylla smutsbehållaren med inert vätska).

Sugkraft saknas

Den mekaniska avstängningen avbryter volymflödet på grund av för lite inert vätska i smutsbehållaren.

1. Fyll på inert vätska (se kapitel Fylla smutsbehållaren med inert vätska).

Damm tränger ut under sugning

1. Kontrollera smutsbehållarens fastsättning.
2. Kontrollera filterfäste och korrigera om det behövs.
3. Byt ut huvudfiltret (se kapitel Byta huvudfilter).
4. Fyll på inert vätska vid användning av maskinen med våtavskiljare (se kapitel Fylla smutsbehållaren med inert vätska).

Avfallshantering

Enligt lag ska apparaten avfallshanteras i slutet av dess livslängd.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

Ytterligare garantiinformation (om tillgänglig) finns i serviceområdet på din lokala Kärcher-webbplats under "Nedladdningar".

Tekniska data

Elanslutning

Nätspänning V 220-

240

Fas \~ 1

Nätfrekvens Hz 50-60

Märkeffekt W 2100

Maximal effekt W 2400

Kapslingsklass IPX4

Skyddsklass I*

Maximalt tillåten nätimpe- Ω dans

0.195+ j0.122

Mått och vikter

Typisk arbetsvikt	kg	108
Längd x bredd x höjd	mm	1020
		680
		1490

Filteryta

m2

2,24

Omgivningsvillkor

Lagringstemperatur

°C

-10-40

Effektdata maskin

Behållarvolym	1	60
Behållarvolym inert vätska	1	20
Behållarvolym sugmateri-al	1	8

Vakuum (med tryckbegränsningsventil)

kPa

25,4

Luftmängd

l/s

2x 74

Anslutning sugslang

DN70

Märkbredd sugslang

DN40/50

Filter beställningsnummer

9.439-542.0

Fastställda värden enligt EN 60335-2-69

Hand-arm-vibrationsvärde m/s2

<2,5

Osäkerhet K

m/s2

0,2

Ljudtrycksnivå LpA

dB(A)

79

Osäkerhet K_pA

dB(A)

2

Strömkabel

Typ H07R
	N-F3G1,5mm2
Artikelnummer 6.650-	035.0

Kabellängd m 10

* med komponenter i skyddsklass II Placering

Med förbehåll för tekniska ändringar.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven ma- skin genom sin utformning och konstruk- tionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Torrsug

Produkt: Våt- och torrdammsugare

Typ: 9.990-xxx

Gällande EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Tillämpade harmoniserade standarder

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Tillämpade icke-harmoniserade standarder

IEC 60335-1

IEC 60335-2-69

Tillämpade nationella standarder

Undertecknarna agerar på uppdrag av och med ledningens godkännande.

T. Wahl

Managing Director

A. Haag

Director R&D

Dokumentationsbefullmäktigad:

A. Haag

Kärcher Industrial Vacuuming GmbH

Tøm smussbeholderen när den er fylt opp til markeringen. Apparatet slår seg ikke av automatisk när det maksimale fyllnivået overskrides.

1. Kontroller fyllnivået i smussbeholderen regelmessig.
2. Pass på at det ikke suges opp mer enn 8 liter materiale.

Bruk

⚠️FARE

Skader på våtseparatoren

1. Slå av apparatet.
2. Sikre apparatet med parkeringsbremse- ne.

Figur C

1. Slå av apparatet.
2. Sikre apparatet med parkeringsbremse- ne.

Figur C

- Sugestuds på filtering

Risiko for tilskadekomst
