56350 - Såg HYUNDAI - Gratis bruksanvisning och manual

Produkttyp	Tigersåg
Märke	Hyundai
Modell	56350
Matningsspänning	230-240 V~
Nätfrekvens	50 Hz
Effekt	1050 W
Såghastighet (tomgång)	0-3000 min⁻¹
Slaglängd	28 mm
Max sågdjup	150 mm
Vikt	3,3 kg
Ljudtrycksnivå (LpA)	88,3 dB(A)
Ljudeffektnivå (Lwa)	99,3 dB(A)
Vibrationer (Ah,B)	17,845 m/s²
Vibrationer (Ah,WB)	15,154 m/s²
Förpackningens innehåll	Tigersåg, metallklinga (1), träklinga (1), insexnyckel, förvaringsväska, bruksanvisning, säkerhetsföreskrifter, garanti
Huvudfunktioner	Skärning av metall och icke-metall, justerbar sula, gummihandtag, på/av-knapp
Säkerhetsutrustning	Skyddsglasögon, hörselskydd, dammask, arbetshandskar rekommenderas
Underhåll och rengöring	Rengör ventilationsöppningarna med torr tryckluft; kontrollera monteringsskruvarna; byt kolborstar regelbundet
Reservdelar och reparerbarhet	Använd endast identiska reservdelar; underhåll av auktoriserad personal
Garanti	Se medföljande garantivillkor
Allmän information	Med reservation för ändringar; släng inte med hushållsavfall (uppfyller WEEE)

Vanliga frågor - 56350 HYUNDAI

Hur monterar man ett blad på tigersågen Hyundai 56350?

Stäng av och dra ur nätsladden. Öppna bladhållaren genom att vrida den moturs. För in bladet helt till stoppet, släpp sedan bladhållaren för att låsa. Kontrollera att bladet sitter fast genom att dra i det.

Vilka typer av blad medföljer sågen?

Förpackningen innehåller en metallklinga och en träklinga.

Hur justerar man sulan på sågen?

Lossa de två skruvarna under gummihandtaget, skjut sulan till önskad position, dra sedan åt skruvarna (inte för hårt). Detta gör att man kan använda en oanvänd del av bladets egg.

Vad är maximalt skärdjup?

Maximalt sågdjup är 150 mm.

Vad gör man om bladet fastnar under användning?

Stäng omedelbart av strömmen. Vänta tills bladet stannat helt, utvärdera sedan situationen innan du tar bort arbetsstycket.

Vilken effekt förbrukar denna såg?

Effekten är 1050 W, vid spänning 230-240 V~ och 50 Hz.

Hur rengör man sågen efter användning?

Rengör ventilationsöppningarna regelbundet med torr tryckluft. Undvik lösningsmedel som bensin eller ammoniak som kan skada plastdelarna.

Vilket skyddsutrustning rekommenderas?

Använd skyddsglasögon, hörselskydd, dammask och arbetshandskar.

Kan jag använda denna såg för att skära metall?

Ja, den är avsedd för skärning av metall och icke-metall. För metall, använd kylvätska (olja eller vatten) för att undvika överhettning.

Hur underhåller man kolborstarna?

Kontrollera och byt kolborstar regelbundet. Använd endast identiska reservdelar. Underhåll ska utföras av auktoriserad personal.

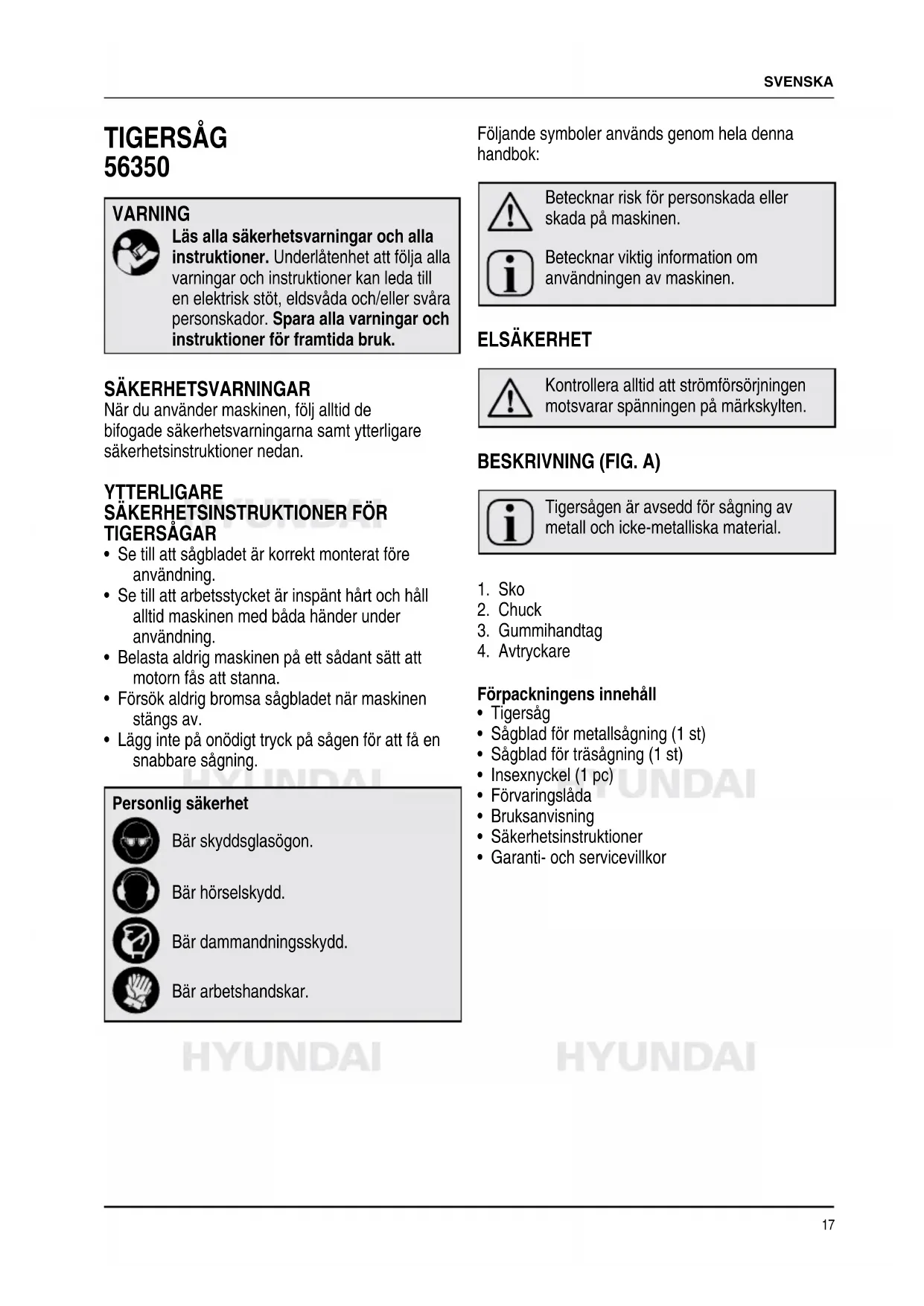

BRUKSANVISNING 56350 HYUNDAI

Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa alla varningar och instruktioner kan leda till en elektrisk stöt, eldsvåda och/eller svåra personskador. Spara alla varningar och instruktioner för framtida bruk.

SÄKERHETSVARNINGAR

När du använder maskinen, följ alltid de bifogade säkerhetsvarningarna samt ytterligare säkerhetsinstruktioner nedan.

YTTERLIGARE

SÄKERHETSINSTRUKTIONER FÖR TIGERSÅGAR

• Se till att sågbladet är korrekt monterat före användning.
• Se till att arbetsstycket är inspänt hårt och håll alltid maskinen med båda händer under användning.
• Belasta aldrig maskinen på ett sådant sätt att motorn fås att stanna.
• Försök aldrig bromsa sågbladet när maskinen stängs av.
• Lägg inte på onödigt tryck på sågen för att få en snabbare sågning.

Personlig säkerhet

Bär skyddsglasögon.

Bär hörselskydd.

Bär dammandningsskydd.

Bär arbetshandskar.

Följande symboler används genom hela denna handbok:

Betecknar risk för personskada eller skada på maskinen.

Betecknar viktig information om användningen av maskinen.

ELSÄKERHET

Kontrollera alltid att strömförsörjningen motsvarar spänningen på märkskylten.

BESKRIVNING (FIG. A)

Tigersågen är avsedd för sågning av metall och icke-metalliska material.

1. Sko
2. Chuck
3. Gummihandtag
4. Avtryckare

Förpackningens innehåll

• Tigersåg
• Sågblad för metallsågning (1 st)
• Sågblad för träsågning (1 st)
- Insexnyckel (1 pc)
- Förvaringslåda
- Bruksanvisning
• Säkerhetsinstruktioner
• Garanti- och servicevillkor

FÖRE ANVÄNDNING

Montera sågbladen

Stäng alltid av och koppla från verktyget före monteringen.

Se till att använda rätt sågblad för sågning av metall eller icke-metalliska material.

1. Öppna bladklämman genom att vrida den moturs. Detta drar in pinnen och gör det möjligt att sätta i sågbladet.
2. Sätt i sågbladet i klämman till sitt djupaste läge och lösgör klämman för att låsa klingan i position.
3. Kontrollera om bladet är säkert fixerat genom att dra i det.

Justera skon

Flytta skon när bladat tappar sågningseffektivitet på ett ställe längs sågkanten. Du kommer då igen använda en vass oanvänd del av sågkanten. Detta utökar även livslängden på bladet.

1. Lossa de två skruvarna nedtill på gummihandtaget och dra eller skjut dem till önskat läge.
2. Dra åt skruvarna igen. Överdra dem inte!

ANVÄNDNING

Användarinstruktioner

• Ta bort alla spikar och andra metallföremål från arbetsstycket.
• Se till att strömsladden inte är i vägen för bladet.
• Spänn in arbetsstycket ordentligt.
• Placera skon mot arbetsstycket med sågbladet framför sågbanan.
• Slå på maskinen, vänta tills sågen har nätt sin fulla hastighet och för sågklingan genom arbetsstycket med maskinen fattad i båda händerna.
• Se till att skon hela tiden har kontakt med arbetsstycket under användning.

- Slå av maskinen och vänta tills sågbladet stannat innan du lägger ner maskinen.

Använd inte överdrivet starkt tryck. Bladet kan då krökas eller vrida sig och gå sönder.

När du sågar metall, använd alltid en kylvätska (exempelvis olja eller vatten) för att förhindra att maskinen och arbetsstycket överhettas.

Slå på och av

Anslut sladden och tryck långsamt på avtryckaren. Verktyget startar och går från långsamt till snabbt. Om du släpper strömbrytaren stängs verktyget av.

Stäng av strömmen när:

- bladet fastnar;

- det förekommer ovanliga ljud eller onormala skakningar;

- maskinen blir onormalt het;

- tunga gnistor uppstår.

RENGÖRING OCH UNDERHÅLL

Rengöring

- Rengör regelbundet ventilationshålen.

Rengör luftöppningarna endast med torr tryckluft. Vissa rengöringsmedel och lösningsmedel, såsom bensin, ammoniak och hushållsrengöringsmedel kan skada plastdelarna.

Underhåll

• Besiktiga regelbundet alla monteringsskruvar och kontrollera att de är ordentligt åtdragna.
  • Ta loss och kontrollera kolborstarna.
• Använd endast identiska reservdelar, när ett verktyg genomgår service.

Underhåll ska utföras av behörig personal för att förhindra allvarliga risker.

Stäng alltid av och koppla från verktyget före underhåll.

TEKNISKA DATA

Nätspänning	V~	230-240
Nätfrekvens		Hz
Ineffekt W 1 050
Obelastad varvtal min		-1 0-3 000
Slaglängd		mm
Max. sågdjup mm 150
Vikt	kg	3,3

Buller och vibrationer

Lpa(ljudtryck)* dB(A) 88,3
Lwa(akustisk effekt)** dB(A) 99,3
Vibrationer***
Ah.B	m/s2	17,845
Ah.WB	m/s2	15,154
*Osäkerhet K= dB(A) 3
**Osäkerhet K= dB(A) 3
***Osäkerhet K= m/s	2	1,5

Bär hörselskydd.

GARANTI

Se de bifogade garantibestämmelserna för villkor och bestämmelser för garantin.

28

MILJÖ

Produkten, tillbehören och förpackningen ska sorteras och hanteras för miljöriktig återvinning.

Endast för EU-länder

Kassera inte elverktyg med hushållsavfallet. Enligt det europeiska direktivet 2002/96/EG om uttjänt elektrisk och elektronisk utrustning och dess implementering i nationell lagstiftning, måste elverktyg som inte längre är användbara samlas in separat och omhändertas på ett miljöriktigt sätt.

Föremål för förändringar; specifikationer kan ändras utan ytterligare aviseringar.

BAJONETSAV 56350

ADVARSEL

Säbelsäge Tigersåg Bajonetsav

Dvize bv förklarar på eget ansvar att denna produkt uppfyller följande standarder eller standardiseringsdokument:
