56350 - Sav HYUNDAI - Gratis brugsanvisning og manual

Produkttype	Stiksav
Mærke	Hyundai
Model	56350
Forsyningsspænding	230-240 V~
Netfrekvens	50 Hz
Effekt	1050 W
Savhastighed (tomgang)	0-3000 min⁻¹
Slaglængde	28 mm
Maks. savdybde	150 mm
Vægt	3,3 kg
Lydtryksniveau (LpA)	88,3 dB(A)
Lydeffektniveau (Lwa)	99,3 dB(A)
Vibration (Ah,B)	17,845 m/s²
Vibration (Ah,WB)	15,154 m/s²
Indhold i emballagen	Stiksav, metalsavklinge (1), træsavklinge (1), unbrakonøgle, opbevaringskasse, brugsanvisning, sikkerhedsanvisninger, garanti
Hovedfunktioner	Savning af metaller og ikke-metaller, justerbar støtteplade, gummieret håndtag, tænd/sluk-knap
Sikkerhedsudstyr	Sikkerhedsbriller, høreværn, støvmaske, arbejdshandsker anbefales
Vedligeholdelse og rengøring	Rens ventilationsåbningerne med tør trykluft; kontroller monteringsskruerne; udskift kulbørsterne regelmæssigt
Reservedele og reparationsmuligheder	Brug kun identiske reservedele; vedligeholdelse udføres af autoriseret personale
Garanti	Se de medfølgende garantibetingelser
Generel information	Der tages forbehold for ændringer; må ikke smides ud med husholdningsaffald (i overensstemmelse med WEEE)

Ofte stillede spørgsmål - 56350 HYUNDAI

Hvordan monterer jeg en klinge på Hyundai 56350 stiksaven?

Sluk for værktøjet og tag stikket ud. Åbn klingeholderen ved at dreje den mod uret. Indsæt klingen helt til anslag, slip derefter klingeholderen for at låse. Kontroller ved at trække i klingen, at den er sikkert fastgjort.

Hvilke typer klinger medfølger med saven?

Emballagen indeholder en klinge til metal og en klinge til træ.

Hvordan justeres savens støtteplade?

Løsn de to skruer under gummihåndtaget, skub støttepladen til den ønskede position, og stram derefter skruerne (uden at overspænde). Dette gør det muligt at bruge en ubrugt del af klingens skærekant.

Hvad er den maksimale skæredybde?

Den maksimale savdybde er 150 mm.

Hvad gør jeg, hvis klingen sætter sig fast under brug?

Afbryd straks strømforsyningen. Vent på, at klingen stopper helt, vurder derefter situationen, før du fjerner emnet.

Hvor meget elektrisk strøm bruger denne sav?

Effekten er 1050 W ved en spænding på 230-240 V~ og 50 Hz.

Hvordan rengør jeg saven efter brug?

Rens regelmæssigt ventilationsåbningerne med tør trykluft. Undgå opløsningsmidler som benzin eller ammoniak, da de kan beskadige plastikdelene.

Hvilket sikkerhedsudstyr anbefales?

Brug sikkerhedsbriller, høreværn, støvmaske og arbejdshandsker.

Kan jeg bruge denne sav til at skære metal?

Ja, den er designet til skæring af metaller og ikke-metaller. Til metal skal du bruge en kølevæske (olie eller vand) for at undgå overophedning.

Hvordan vedligeholdes kulbørsterne?

Kontroller og udskift kulbørsterne regelmæssigt. Brug kun identiske reservedele. Vedligeholdelse skal udføres af autoriseret personale.

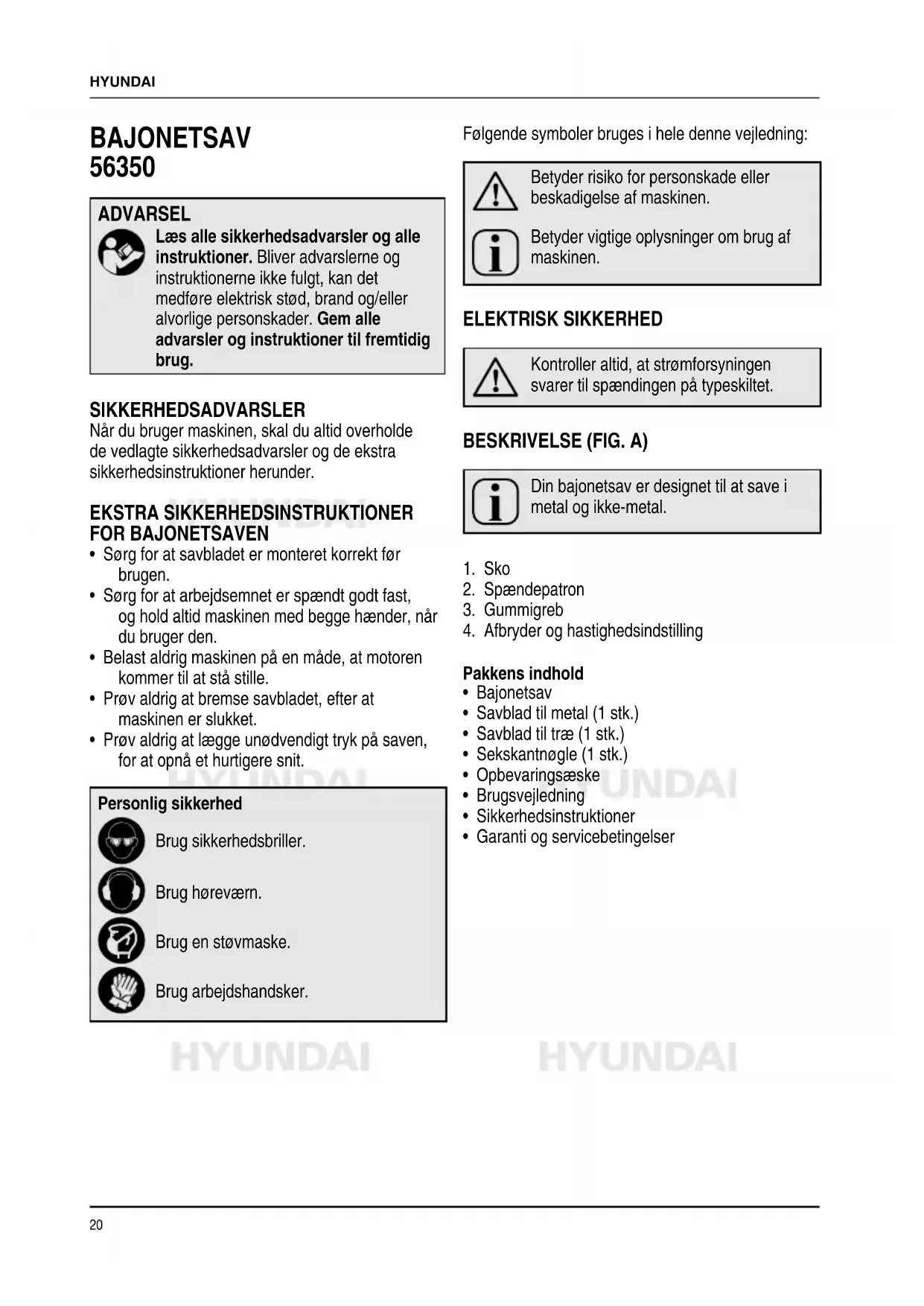

BRUGSANVISNING 56350 HYUNDAI

Læs alle sikkerhedsadvarsler og alle instruktioner. Bliver advarslerne og instruktionerne ikke fulgt, kan det medføre elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til fremtidig brug.

SIKKERHEDSADVARSLER

Når du bruger maskinen, skal du altid overholde de vedlagte sikkerhedsadvarsler og de ekstra sikkerhedsinstruktioner herunder.

EKSTRA SIKKERHEDSINSTRUKTIONER FOR BAJONETSAVEN

• Sørg for at savbladet er monteret korrekt før brugen.
• Sørg for at arbejdsemnet er spændt godt fast, og hold altid maskinen med begge hænder, når du bruger den.
• Belast aldrig maskinen på en måde, at motoren kommer til at stå stille.
• Prøv aldrig at bremse savbladet, efter at maskinen er slukket.
• Prøv aldrig at lægge unødvendigt tryk på saven, for at opnå et hurtigere snit.

Personlig sikkerhed

Brug sikkerhedsbriller.

Brug høreværn.

Brug en støvmaske.

Brug arbejdshandsker.

Følgende symboler bruges i hele denne vejledning:

Betyder risiko for personskade eller beskadigelse af maskinen.

Betyder vigtige oplysninger om brug af maskinen.

ELEKTRISK SIKKERHED

Kontroller altid, at strømforsyningen svarer til spændingen på typeskiltet.

BESKRIVELSE (FIG. A)

1. Sko
2. Spændepatron
3. Gummigreb
4. Afbryder og hastighedsindstilling

Pakkens indhold

• Bajonetsav
• Savblad til metal (1 stk.)
• Savblad til træ (1 stk.)
• Sekskantnøgle (1 stk.)
• Opbevaringsæske
• Brugsvejledning
• Sikkerhedsinstruktioner
  • Garanti og servicebetingelser

F∅R BRUGEN

Montering af savbladet

Sluk altid for værktøjet, og tag stikket ud, før monteringen.

Sørg for, at bruge det korrekte savblad til savning af metal eller ikke-metal.

1. Åbn savklingepatronen ved at dreje den mod venstre. Det vil trække stiften tilbage og tillade, at savbladet sættes ind.
2. Sæt savbladet ind i patronen i den dybeste position, og udløs patronen for at låse savbladet i positionen.
3. Kontroller om savbladet er sikkert fæstet ved at trække i det.

Justering af skoen

Flyt skoen, när bladet mister sin skæreeffektivitet ét sted langs skæret. Du vil igen anvende en skarp ubrugt del af skæret. Det vil også forlænge bladets levetid.

1. Løsn de to skruer i bunden af gummigrebet, og træk eller skub dem til den ønskede position.
2. Spænd skruerne igen. Overspænd dem ikke!

BRUGEN

Brugsvejledning

• Fjern alle søm og andre metalobjekter fra arbejdsemnet.
• Sørg for, at netledningen ikke er i savbladets bane.
• Spænd arbejdsemnet godt fast.
• Placer skoen mod arbejdsemnet med savbladet foran emnet.
• Tænd maskinen, vent til saven har nået sin fulde hastighed, og før savklingen gennem emnet, mens du holder maskinen med begge hænder.
• Sørg for, at skoen konstant er i kontakt med arbejdsemnet under savningen.
• Sluk for maskinen, og vent på at savklingen er helt standset, før du lægger maskinen fra dig.

Brug ikke for meget tryk. Bladet kan bøjes, vrides og brække.

Når du saver i metal, skal du altid bruge en kølevæske (f.eks. olie eller vand) for at forhindre, at maskinen og emnet overophedes.

Tænde og slukke

Sæt ledningen i stikket og tryk langsomt på afbryderen. Værktøjet vil starte og køre fra langsomt til hurtigt. Når du slupper afbryderen slukker værktøjet.

Sluk for strømmen, när:

• bladet sidder fast;
• der er en unormal lyd eller unormal rystelse;
• maskinen bliver unormalt varm;
• der opstår kraftige gnister.

RENG∅RING OG VEDLIGEHOLDELSE

Rengøring

- Rengør ventilationsåbningerne regelmæssigt.

Rengør kun ventilationsåbningerne med tør luft. Visse rengøringsmidler og opløsningsmidler som benzin, ammoniak og husholdningsvaskemidler kan beskadige plastdelen.

Vedligeholdelse

• Efterse regelmæssigt alle monteringsskruer og sørg for, at de er strammet rigtigt.
• Fjern og tjek kulbørsterne regelmæssigt.
• Brug kun identiske reservedele, når du servicerer et værktøj.

Sluk altid for værktøjet, og tag stikket ud, før vedligeholdelse.

TEKNISKE DATA

Netspænding	V~	230-240
Netfrekvens		Hz
Strømforbrug	W	1.050
Uden belastning min	-1	0-3.000
Slaglængde		mm
Maks. savdybde mm 150
Vægt	kg	3,3

Støj og vibrationer

L_pA (lydtryk)* dB(A) 88,3
L_wa (akustisk lydeffekt)** dB(A) 99,3
Vibrationer***
A_h.B	m/s2	17,845
A_h.WB	m/s2	15,154
*Usikkerhed K= dB(A) 3
**Usikkerhed K= dB(A) 3
***Usikkerhed K= m/s	2	1,5

Bær høreværn.

GARANTI

Se garantibetingelserne i det vedlagte garantibevis.

MILJ∅

Dit produkt, tilbehør og emballage skal sorteres til miljøvenligt genbrug.

Kun for EU-lande

Bortskaf ikke elektrisk værktøj i husholdningsaffaldet. I henhold til den europæiske retningslinje 2002/96/EF for affald af elektrisk og elektronisk udstyr og dets implementering i national ret, skal elværktøj, der ikke længere kan bruges, indsamles separat og bortskaffes på en miljøvenlig måde.

Forbehold for ændringer; specifikationer kan ændres uden yderligere varsel.

CE

VERKLARING VAN OVEREENSTEMMING DECLARATION OF CONFORMITY CERTIFICAT DE CONFORMITÉ

KONFORMITÄTSERKLÄRUNG FÖRKLARING OM ÖVERENSSTÄMMELSE OVERENSSTEMMELSESERKLÆRING

ART. NR. HYUNDAI 56350 TYPE NR. 77209

Dvize bv erklære under ansvarlighed at produktet er i overens-stemmelse med de følgende standarder eller standardiserede dokumenter:

EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

Volgens de bepalingen van de richtlijnen: According to the provisions of the directives: Selon les dispositions des directives :
