56350 - Säge HYUNDAI - Kostenlose Bedienungsanleitung

Produkttyp	Säbelsäge
Marke	Hyundai
Modell	56350
Netzspannung	230-240 V~
Netzfrequenz	50 Hz
Leistung	1050 W
Sägehubzahl (Leerlauf)	0-3000 min⁻¹
Hubhöhe	28 mm
Maximale Schnitttiefe	150 mm
Gewicht	3,3 kg
Schalldruckpegel (LpA)	88,3 dB(A)
Schallleistungspegel (Lwa)	99,3 dB(A)
Vibrationen (Ah,B)	17,845 m/s²
Vibrationen (Ah,WB)	15,154 m/s²
Lieferumfang	Säbelsäge, Metallklinge (1), Holzklinge (1), Inbusschlüssel, Aufbewahrungskoffer, Bedienungsanleitung, Sicherheitshinweise, Garantie
Hauptfunktionen	Schneiden von Metall und Nichtmetallen, verstellbare Fußplatte, gummierter Griff, Ein-/Ausschalter
Sicherheitsausrüstung	Schutzbrille, Gehörschutz, Staubmaske, Arbeitshandschuhe empfohlen
Wartung und Reinigung	Reinigen Sie die Lüftungsschlitze mit trockener Druckluft; überprüfen Sie die Montageschrauben; tauschen Sie die Kohlebürsten regelmäßig aus
Ersatzteile und Reparierbarkeit	Verwenden Sie nur identische Ersatzteile; Wartung durch autorisiertes Personal
Garantie	Konsultieren Sie die beigefügten Garantiebedingungen
Allgemeine Informationen	Änderungen vorbehalten; nicht mit dem Hausmüll entsorgen (WEEE-konform)

Häufig gestellte Fragen - 56350 HYUNDAI

Wie montiere ich ein Sägeblatt an der Säbelsäge Hyundai 56350?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drehen Sie die Sägeblattaufnahme gegen den Uhrzeigersinn, um sie zu öffnen. Setzen Sie das Sägeblatt bis zum Anschlag ein und lassen Sie die Aufnahme los, um es zu verriegeln. Überprüfen Sie durch Ziehen am Sägeblatt, ob es fest sitzt.

Welche Sägeblatttypen werden mit der Säge geliefert?

Die Verpackung enthält ein Metallblatt und ein Holzblatt.

Wie stelle ich die Fußplatte der Säge ein?

Lösen Sie die beiden Schrauben unter dem Gummigriff, schieben Sie die Fußplatte in die gewünschte Position und ziehen Sie die Schrauben wieder an (nicht zu fest). So können Sie einen ungenutzten Teil der Schneide verwenden.

Was ist die maximale Schnitttiefe?

Die maximale Schnitttiefe beträgt 150 mm.

Was tun, wenn das Sägeblatt während des Betriebs klemmt?

Schalten Sie sofort die Stromversorgung aus. Warten Sie den vollständigen Stillstand des Sägeblatts ab und beurteilen Sie die Situation, bevor Sie das Werkstück entfernen.

Welche elektrische Leistung verbraucht diese Säge?

Die Leistung beträgt 1050 W bei einer Spannung von 230-240 V~ und 50 Hz.

Wie reinige ich die Säge nach dem Gebrauch?

Reinigen Sie regelmäßig die Lüftungsschlitze mit trockener Druckluft. Vermeiden Sie Lösungsmittel wie Benzin oder Ammoniak, die Kunststoffteile beschädigen könnten.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie eine Schutzbrille, einen Gehörschutz, eine Staubmaske und Arbeitshandschuhe.

Kann ich diese Säge zum Schneiden von Metall verwenden?

Ja, sie ist für das Schneiden von Metallen und Nichtmetallen ausgelegt. Verwenden Sie für Metall ein Kühlmittel (Öl oder Wasser), um eine Überhitzung zu vermeiden.

Wie warte ich die Kohlebürsten?

Überprüfen und ersetzen Sie regelmäßig die Kohlebürsten. Verwenden Sie nur identische Ersatzteile. Die Wartung muss von autorisiertem Personal durchgeführt werden.

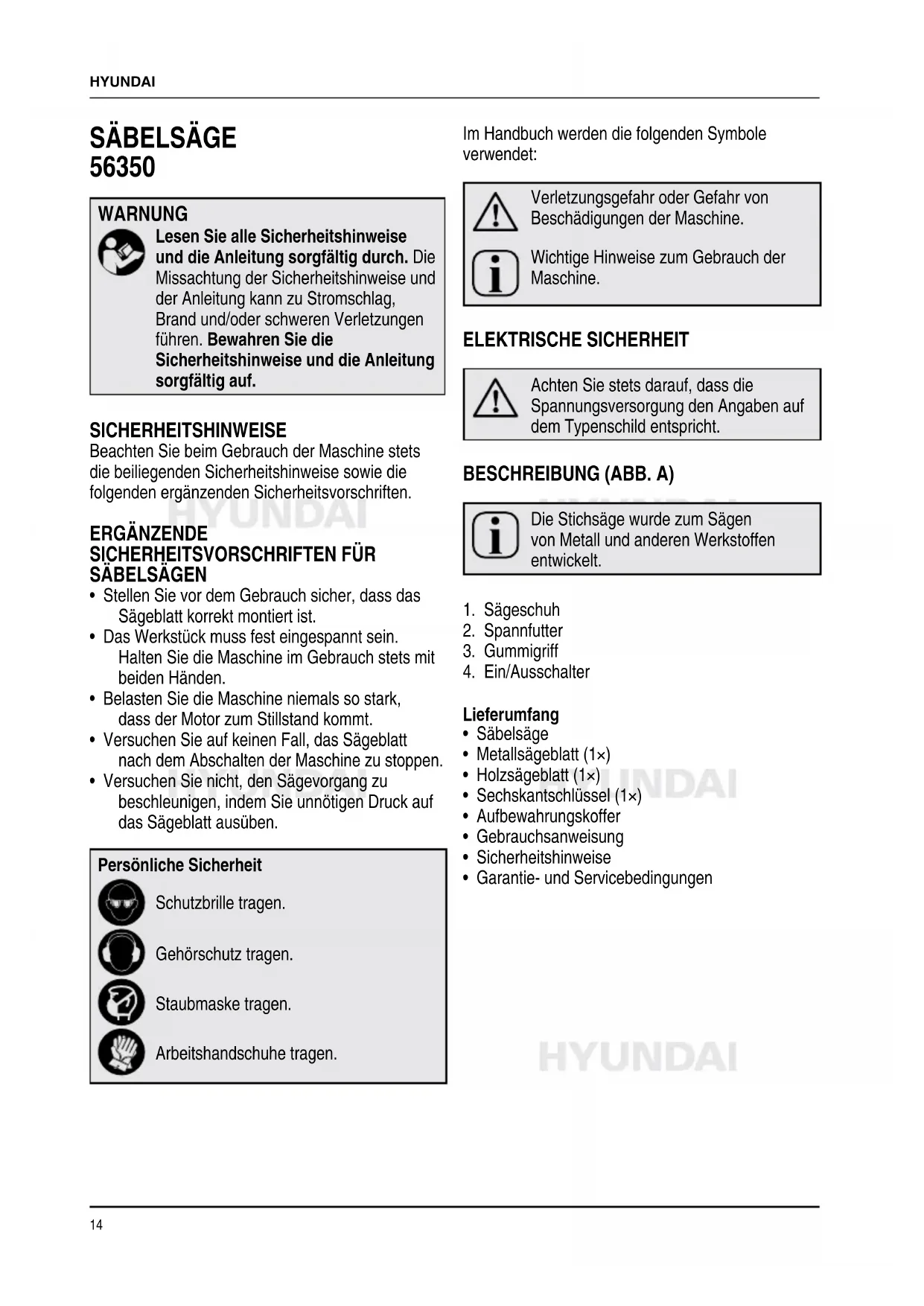

BEDIENUNGSANLEITUNG 56350 HYUNDAI

ELEKTRISCHE VEILIGHEID

Lesen Sie alle Sicherheitshinweise und die Anleitung sorgfältig durch. Die Missachtung der Sicherheitshinweise und der Anleitung kann zu Stromschlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie die Sicherheitshinweise und die Anleitung sorgfältig auf.

SICHERHEITSHINWEISE

Beachten Sie beim Gebrauch der Maschine stets die beiliegenden Sicherheitshinweise sowie die folgenden ergänzenden Sicherheitsvorschriften.

ERGÄNZENDE

SICHERHEITSVORSCHRIFTEN FÜR SÄBELSÄGEN

• Stellen Sie vor dem Gebrauch sicher, dass das Sägeblatt korrekt montiert ist.
• Das Werkstück muss fest eingespannt sein. Halten Sie die Maschine im Gebrauch stets mit beiden Händen.
• Belasten Sie die Maschine niemals so stark, dass der Motor zum Stillstand kommt.
• Versuchen Sie auf keinen Fall, das Sägeblatt nach dem Abschalten der Maschine zu stoppen.
• Versuchen Sie nicht, den Sägevorgang zu beschleunigen, indem Sie unnötigen Druck auf das Sägeblatt ausüben.

Persönliche Sicherheit

Schutzbrille tragen.

Gehörschutz tragen.

Staubmaske tragen.

Arbeitshandschuhe tragen.

Im Handbuch werden die folgenden Symbole verwendet:

Verletzungsgefahr oder Gefahr von Beschädigungen der Maschine.

Wichtige Hinweise zum Gebrauch der Maschine.

ELEKTRISCHE SICHERHEIT

Achten Sie stets darauf, dass die Spannungsversorgung den Angaben auf dem Typenschild entspricht.

BESCHREIBUNG (ABB. A)

Die Stichsäge wurde zum Sägen von Metall und anderen Werkstoffen entwickelt.

1. Sägeschuh
2. Spannfutter
3. Gummigriff
4. Ein/Ausschalter

Lieferumfang

• Säbelsäge
• Metallsägeblatt (1×)
• Holzsägeblatt (1×)
• Sechskantschlüssel (1×)
• Aufbewahrungskoffer
• Gebrauchsanweisung
• Sicherheitshinweise
  • Garantie- und Servicebedingungen

VOR DER VERWENDUNG

Sägeblatt einspannen

Vor dem Einspannen eines Sägeblatts muss die Maschine stets abgeschaltet und von der Spannungsversorgung getrennt werden.

Verwenden Sie stets ein geeignetes Sägeblatt (Metall/Holz/Kunststoff).

1. Öffnen Sie das Spannfutter durch Drehen gegen den Uhrzeigersinn. Dadurch wird der Arretierstift zurückgezogen.
2. Führen Sie nun das Sägeblatt bis zum Anschlag in das Spannfutter ein und lassen Sie das Futter los, um das Sägeblatt zu arretieren.
3. Überprüfen Sie den festen Sitz des Sägeblattes, indem Sie daran ziehen.

Einstellen des Sägeschuhs

Wenn das Sägeblatt in einem Bereich seine Schärfe verliert, können Sie durch Verstellen des Schuhs einen anderen, noch unbenutzten und dadurch scharfen Bereich des Blatts verwenden. Dies verlängert gleichzeitig auch die Lebensdauer des Sägeblatts.

1. Lösen Sie zum Verstellen des Sägeschuhs die beiden Schrauben an der Unterseite des Gummigriffs und bewegen Sie den Schuh in die gewünschte Position.
2. Danach die Schrauben wieder anziehen. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen!

VERWENDUNG

Gebrauchsanleitung

• Befreien Sie das Werkstück vollständig von Nägeln und anderen Metallgegenständen.
• Stellen Sie sicher, dass das Netzkabel nicht in die Nähe des Sägeblatts geraten kann.
• Spannen Sie das Werkstück fest ein.

• Setzen Sie den Sägeschuh so am Werkstück an, dass das Sägeblatt Richtung Werkstück weist.

• Schalten Sie die Maschine ein und warten Sie, bis der Motor seine volle Drehzahl erreicht hat. Führen Sie dann das Sägeblatt durch das Werkstück, während Sie die Maschine mit beiden Händen halten.

• Achten Sie darauf, dass der Sägeschuh während des Sägens ununterbrochen am Werkstück anliegt.
• Schalten Sie die Maschine ab und warten Sie, bis das Sägeblatt zum vollständigen Stillstand gekommen ist, bevor Sie die Maschine ablegen.

Üben Sie keinen übermäßigen Druck aus, da sich das Sägeblatt ansonsten verbiegen oder brechen kann.

Verwenden Sie beim Sägen von Metall stets ein Kühlmittel (zum Beispiel Öl oder Wasser) um zu verhindern, dass Maschine und Werkstück überhitzen.

Ein- und ausschalten

Stecken Sie den Netzstecker in eine Steckdose und betätigen Sie langsam den Ein/Ausschalter. Die Maschine läuft an und erhöht die Drehzahl entsprechend. Durch Loslassen des Schalters wird die Maschine abgeschaltet.

Trennen Sie das Gerät von der Spannungsversorgung:
- wenn das Sägeblatt steckenbleibt;
- bei Entstehung ungewöhnlicher Geräusche oder starker Vibrationen;
- wenn die Maschine ungewöhnlich heiß wird;
- bei starker Funkenbildung.

REINIGUNG UND WARTUNG

Reinigung

- Reinigen Sie regelmäßig die Lüftungsschlitze.

Verwenden Sie dazu ausschließlich Druckluft. Bestimmte Reinigungs- und Lösemittel wie Benzin, Ammoniak und Haushaltsreiniger können Kunststoffteile angreifen.

Wartung

• Kontrollieren Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie ordnungsgemäß angezogen sind.
• Überprüfen Sie regelmäßig die Kohlebürsten und tauschen Sie sie ggf. aus.
• Verwenden Sie für die Wartung des Werkzeugs nur identische Ersatzteile.

Um ernsten Gefahren vorzubeugen, sollten Wartungsarbeiten nur von autorisiertem Personal vorgenommen werden.

Vor der Durchführung von Wartungsarbeiten muss die Maschine stets abgeschaltet und von der Spannungsversorgung getrennt werden.

TECHNISCHE DATEN

Netzspannung (AC) V 230 - 240
Netzfrequenz		Hz
Leistungsaufnahme		W
Leerlaufdrehzahl	min ^-1	0 - 3.000
Hub	mm	28
max. Schnitttiefe mm 150Gewicht	kg	3,3

Geräuschentwicklung und Vibration

L_pA (Schalldruckpegel)* dB(A) 88,3
L_wa (Schallleistungspegel)** dB(A) 99,3
Vibrationen**
A_h,B	m/s2	17,845
A_h,WB	m/s2	15,154
*Messunsicherheit K = dB(A) 3
**Messunsicherheit K = dB(A) 3
***Messunsicherheit K = m/s2		1,5

Gehörschutz tragen.

GARANTIE

Garantiebedingungen: Siehe beiliegendes Dokument.

UMWELT

Ihr Produkt sowie das Zubehör und die Verpackung sollten für ein umweltfreundliches Recycling nach Stoffen getrennt werden.

Nur für EU-Länder

Elektrowerkzeuge dürfen nicht im Hausmüll entsorgt werden. Gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr verwendbare Elektrowerkzeuge separat gesammelt und auf umweltfreundliche Weise entsorgt werden.

Änderungen vorbehalten, Spezifikationen können ohne Ankündigung geändert werden.
