56350 - Zaag HYUNDAI - Gratis gebruiksaanwijzing en handleiding

Producttype	Reciprozaag
Merk	Hyundai
Model	56350
Voedingsspanning	230-240 V~
Netfrequentie	50 Hz
Vermogen	1050 W
Onbelaste zaagsnelheid	0-3000 min⁻¹
Slaglengte	28 mm
Maximale zaagdiepte	150 mm
Gewicht	3,3 kg
Geluidsdrukniveau (LpA)	88,3 dB(A)
Geluidsvermogen (Lwa)	99,3 dB(A)
Trillingen (Ah,B)	17,845 m/s²
Trillingen (Ah,WB)	15,154 m/s²
Inhoud van de verpakking	Reciprozaag, metaallamel (1), houtlamel (1), inbussleutel, opbergkoffer, handleiding, veiligheidsvoorschriften, garantie
Hoofdfuncties	Zagen van metalen en niet-metalen, verstelbare zool, rubberen handgreep, aan/uit knop
Veiligheidsuitrusting	Veiligheidsbril, gehoorbescherming, stofmasker, werkhandschoenen aanbevolen
Onderhoud en reiniging	Reinig de ventilatieopeningen met droge perslucht; controleer de montageschroeven; vervang regelmatig de koolborstels
Reserveonderdelen en repareerbaarheid	Gebruik uitsluitend identieke reserveonderdelen; onderhoud door bevoegd personeel
Garantie	Raadpleeg de bijgeleverde garantievoorwaarden
Algemene informatie	Wijzigingen voorbehouden; niet bij het huishoudelijk afval gooien (conform de WEEE-richtlijn)

Veelgestelde vragen - 56350 HYUNDAI

Hoe monteer ik een zaagblad op de Hyundai 56350 reciprozaag?

Schakel het gereedschap uit en trek de stekker uit het stopcontact. Open de zaagbladhouder door deze tegen de klok in te draaien. Plaats het zaagblad volledig tot aan de aanslag en laat de zaagbladhouder los om te vergrendelen. Controleer door aan het zaagblad te trekken of deze goed vastzit.

Welke soorten zaagbladen worden meegeleverd met de zaag?

De verpakking bevat een metaallamel en een houtlamel.

Hoe stel ik de zool van de zaag af?

Draai de twee schroeven onder de rubberen handgreep los, schuif de zool naar de gewenste positie en draai de schroeven weer vast (niet te strak). Zo kunt u een ongebruikt deel van de snijkant van het zaagblad gebruiken.

Wat is de maximale zaagdiepte?

De maximale zaagdiepte is 150 mm.

Wat moet ik doen als het zaagblad vastloopt tijdens het gebruik?

Schakel onmiddellijk de stroom uit. Wacht tot het zaagblad volledig stopt en beoordeel de situatie voordat u het werkstuk verwijdert.

Wat is het elektrisch vermogen van deze zaag?

Het vermogen is 1050 W, bij een spanning van 230-240 V~ en 50 Hz.

Hoe maak ik de zaag schoon na gebruik?

Reinig regelmatig de ventilatieopeningen met droge perslucht. Vermijd oplosmiddelen zoals benzine of ammoniak, die de kunststof onderdelen kunnen beschadigen.

Welke veiligheidsbescherming wordt aanbevolen?

Draag een veiligheidsbril, gehoorbescherming, een stofmasker en werkhandschoenen.

Kan ik deze zaag gebruiken om metaal te zagen?

Ja, hij is ontworpen voor het zagen van metalen en niet-metalen. Gebruik voor metaal een koelvloeistof (olie of water) om oververhitting te voorkomen.

Hoe onderhoud ik de koolborstels?

Controleer en vervang regelmatig de koolborstels. Gebruik uitsluitend identieke reserveonderdelen. Het onderhoud moet worden uitgevoerd door bevoegd personeel.

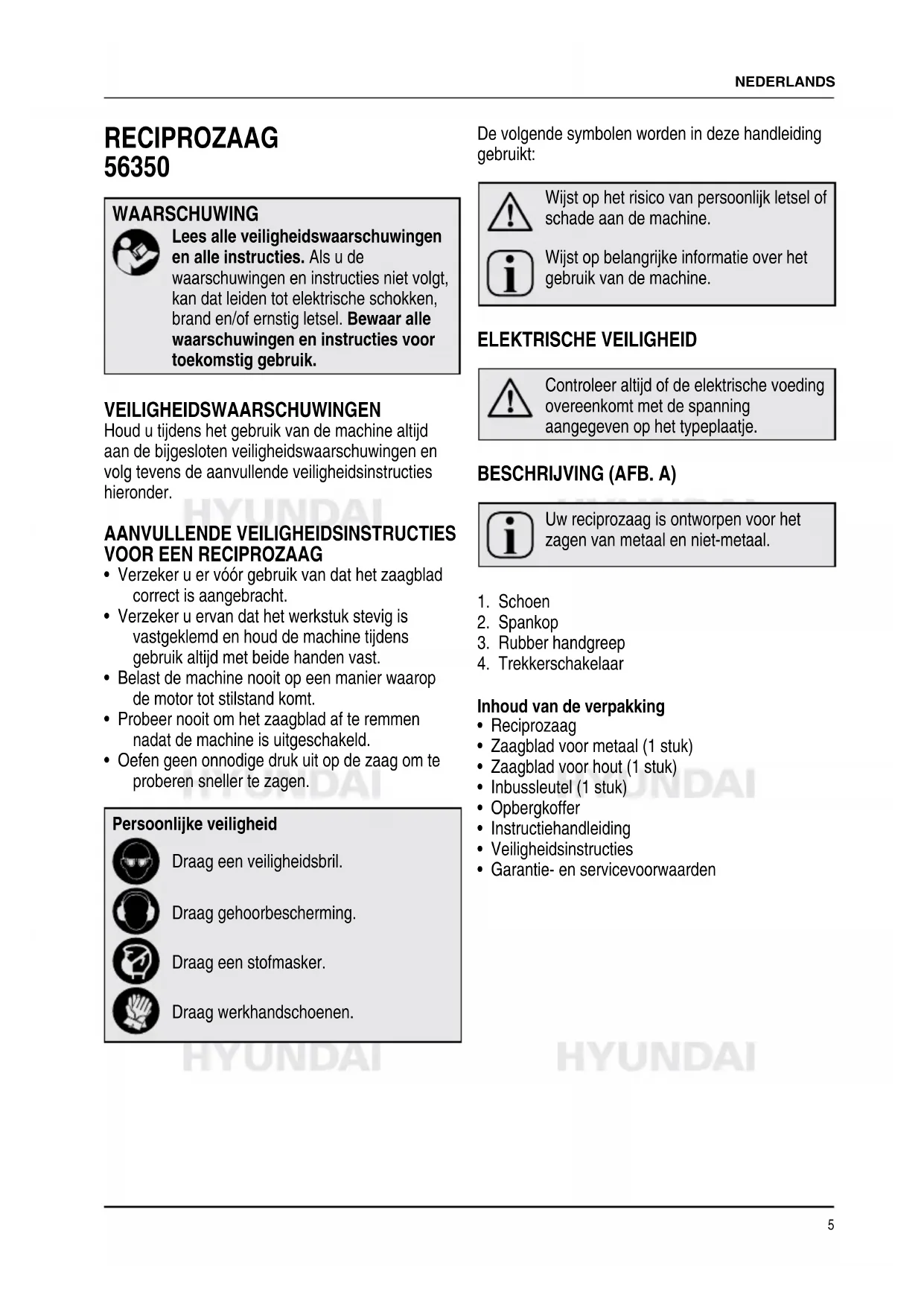

GEBRUIKSAANWIJZING 56350 HYUNDAI

Lees alle veiligheidswaarschuwingen en alle instructies. Als u de waarschuwingen en instructies niet volgt, kan dat leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Houd u tijdens het gebruik van de machine altijd aan de bijgesloten veiligheidswaarschuwingen en volg tevens de aanvullende veiligheidsinstructies hieronder.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR EEN RECIPROZAAG

• Verzeker u er vóór gebruik van dat het zaagblad correct is aangebracht.
• Verzeker u ervan dat het werkstuk stevig is vastgeklemd en houd de machine tijdens gebruik altijd met beide handen vast.
• Belast de machine nooit op een manier waarop de motor tot stilstand komt.
• Probeer nooit om het zaagblad af te remmen nadat de machine is uitgeschakeld.
• Oefen geen onnodige druk uit op de zaag om te proberen sneller te zagen.

Persoonlijke veiligheid

Draag een veiligheidsbril.

Draag gehoorbescherming.

Draag een stofmasker.

Draag werkhandschoenen.

De volgende symbolen worden in deze handleiding gebruikt:

Wijst op het risico van persoonlijk letsel of schade aan de machine.

Wijst op belangrijke informatie over het gebruik van de machine.

Controleer altijd of de elektrische voeding overeenkomt met de spanning aangegeven op het typeplaatje.

Uw reciprozaag is ontworpen voor het zagen van metaal en niet-metaal.

1. Schoen
2. Spankop
3. Rubber handgreep
4. Trekkerschakelaar
5. Reciprozaag
   • Zaagblad voor metaal (1 stuk)
   • Zaagblad voor hout (1 stuk)
6. Inbussleutel (1 stuk)
7. Opbergkoffer
8. Instructiehandleiding
9. Veiligheidsinstructies
   • Garantie- en servicevoorwaarden

Inhoud van de verpakking

VOOR GEBRUIK

Het zaagblad aanbrengen

Schakel het gereedschap altijd uit en trek de stekker uit het stopcontact voordat u aan het gereedschap werkt.

Verzeker u ervan dat u het juiste zaagblad gebruikt voor het zagen van metaal of niet-metaal.

1. Open de zaagbladklem door deze linksom te draaien. Hierdoor wordt de pen teruggetrokken en kan het zaagblad erin worden gestoken.
2. Steek het zaagblad zo ver mogelijk in de klem en laat de klem los om het zaagblad op zijn plaats vast te klemmen.
3. Controleer of het zaagblad stevig vastgeklemd wordt door eraan te trekken.

De schoen afstellen

Verplaats de schoen wanneer de zaagefficiëntie van het zaagblad op één plaats langs de zaagrand afneemt. U kunt daarna opnieuw een scherp, ongebruikt deel van de zaagrand gebruiken. Dit verlengt tevens de levensduur van het zaagblad.

1. Draai de twee schroeven onderaan de rubber handgreep los en duw of trek ze naar de gewenste positie.

2. Draai de schroeven weer vast. Draai ze niet te strak aan!

GEBRUIK

Gebruiksinstructies

• Verwijder alle spijkers en overige metalen voorwerpen uit het werkstuk.
• Verzeker u ervan dat het netsnoer niet in de weg zit van het zaagblad.
• Klem het werkstuk stevig vast.

• Plaats de schoen tegen het werkstuk met het zaagblad vóór de aanvoer.

• Schakel de machine in, wacht totdat het zaagblad de maximale snelheid heeft bereikt en voer het zaagblad door het werkstuk terwijl u de machine met beide handen vasthoudt.

• Zorg ervoor dat tijdens het zagen de schoen continu tegen het werkstuk drukt.
• Schakel de machine uit en wacht tot het zaagblad tot stilstand is gekomen voordat u de machine neerlegt.

Oefen geen buitensporige druk uit. Het zaagblad kan verbuigen of verdraaien en breken.

Gebruik bij het zagen van metaal altijd koelvloeistof (bijvoorbeeld olie of water) om te voorkomen dat de machine en het werkstuk oververhit raken.

In- en uitschakelen

Steek de stekker van het netsnoer in het stopcontact en knijp langzaam de trekkerschakelaar in. Het gereedschap wordt ingeschakeld en de snelheid neemt toe van laag naar hoog. Als de schakelaar wordt losgelaten, wordt het gereedschap uitgeschakeld.

Schakel de elektrische voeding uit wanneer:

• het zaagblad vastloopt;
• een ongebruikelijk geluid of abnormale trillingen optreden;
• de machine abnormaal heet wordt; en
• er veel vonken worden geproduceerd.

REINIGEN EN ONDERHOUD

Reinigen

- Reinig de ventilatiesleuven regelmatig.

Reinig de luchtopeningen alleen met droge perslucht. Bepaalde reinigingsmiddelen en oplosmiddelen, zoals benzine, ammoniak en huishoudelijke schoonmaakmiddelen, kunnen kunststof delen beschadigen.

Onderhoud

• Inspecteer regelmatig alle bevestigingsschroeven en verzeker u ervan dat deze stevig vastgedraaid zijn.
• Verwijder en controleer regelmatig de koolborstels.
• Gebruik uitsluitend identieke vervangingsonderdelen bij het onderhouden van het gereedschap.

Onderhoud dient te worden uitgevoerd door bevoegd personeel om gevaarlijke situaties te voorkomen.

Schakel het gereedschap altijd uit en trek de stekker uit het stopcontact voordat u onderhoud uitvoert.

TECHNISCHE GEGEVENS

Netspanning	V~	230-240
Netfrequentie		Hz
Vermogen	W	1.050
Zaagbewegingen (onbelast)	min ^-1	0-3.000
Slaglengte		mm
Max. zaagdiepte mm 150
Gewicht	kg	3,3

Geluid en trillingen

LpA(geluidsdruk)* dB(A) 88,3
Lwa(geluidsvermogen)** dB(A) 99,3
Trillingen***
Ah.B	m/s2	17,845
Ah.WB	m/s2	15,154
* Onzekerheid K = dB(A) 3
** Onzekerheid K = dB(A) 3
*** Onzekerheid K = m/s	2	1,5

Draag gehoorbescherming.

GARANTIE

Voor de garantiebepalingen wordt verwezen naar de bijgevoegde garantievoorwaarden.

MILIEU

Uw product, accessoires en verpakkingsmaterialen dienen te worden gescheiden voor een milieuvriendelijke verwerking.

Alleen voor EU-landen

Gooi elektrische gereedschappen niet weg met het huisvuil. Overeenkomstig de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dienen elektrische gereedschappen die niet meer bruikbaar zijn gescheiden te worden ingezameld en op een milieuvriendelijke manier te worden verwerkt.

28nderhevig aan wijzigingen: de technische gegevens kunnen worden gewijzigd zonder verdere kennisgeving.

Dvize bv verklaart onder uitsluitend eigen verantwoordelijkheid dat dit product in overeenstemming is met de volgende normen of standaardisatiedocumenten:
