Märke	Olimpia Splendid
Modell	Unico AIR 25 HP
Produkttyp	Väggmonterad monoblock luftkonditionering med värmepump
Mått (B × H × D)	980 × 500 × 160 mm
Vikt (utan förpackning)	38 kg
Elektrisk matning	220-240 V ~ 50 Hz
Köldmedium	R32 (fluorerad, GWP = 675)
Driftlägen	Kylning, Uppvärmning, Avfuktning, Ventilation, Automatisk
Specialfunktioner	ECO, Tyst (nattkomfort), Programmerbar timer, Fladdringsoscillation, Free cooling (inte tillgängligt)
Fjärrkontroll	Infraröd, räckvidd max 8 m
Luftfilter	Tvättbart, rengöring varannan vecka
Drifttemperaturer (kylning)	Inomhus: 18-35 °C, Utomhus: -10 till 43 °C
Drifttemperaturer (uppvärmning)	Inomhus: max 27 °C, Utomhus: -15 till 24 °C

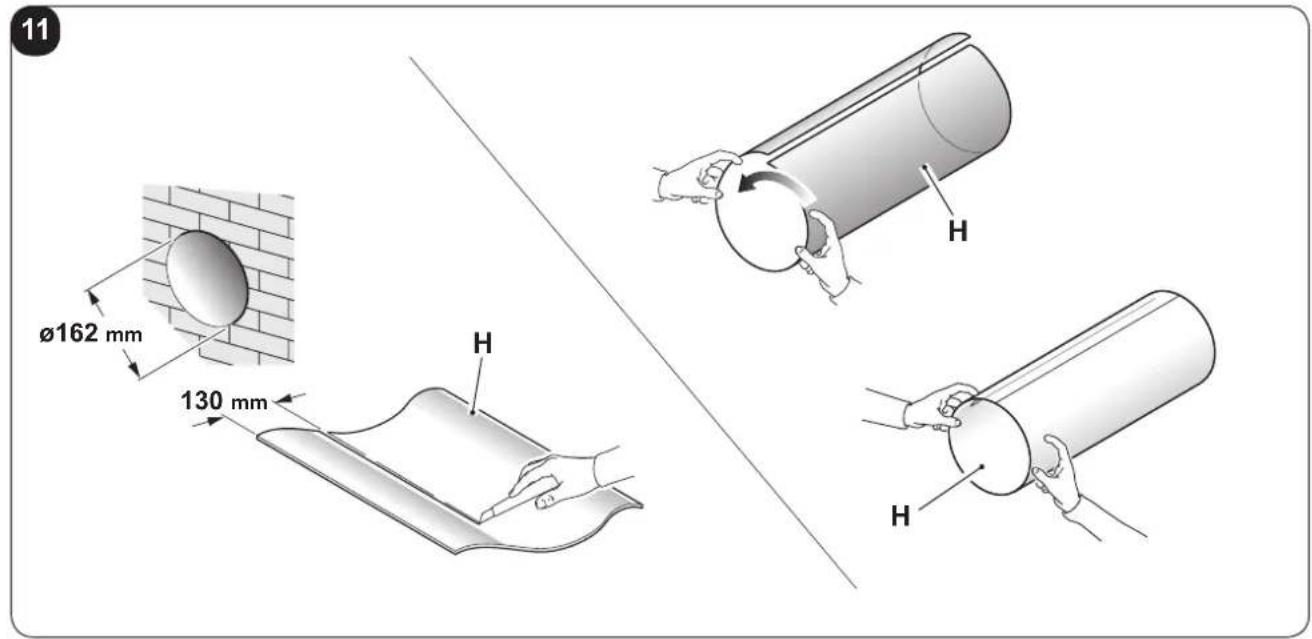

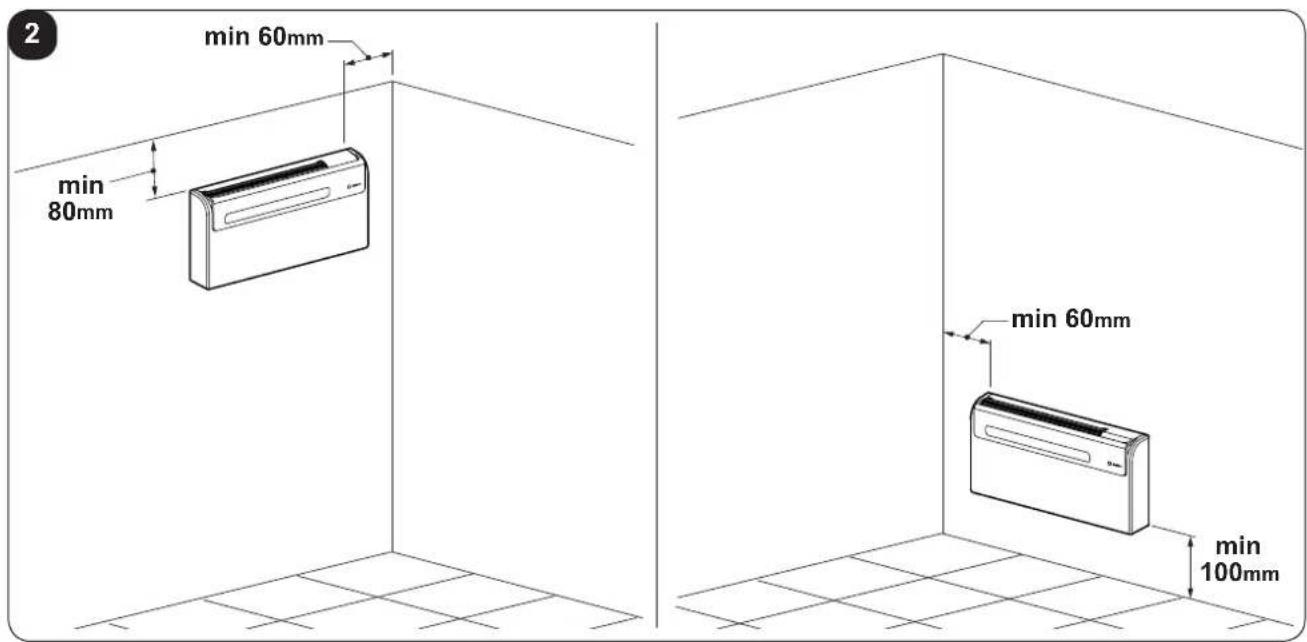

Installation	Väggmonterad, hål 162 mm, minsta avstånd 60 mm i sidled, 80 mm ovanför
Skydd	Jordning obligatorisk, 10 A brytare, barnsäkerhet
Periodiskt underhåll	Filterrengöring av användare, batteriunderhåll av tekniker
Fjärrkontrollens batterier	2 × AAA 1,5 V (medföljer ej)

Vanliga frågor - Unico AIR 25 HP OLIMPIA SPLENDID

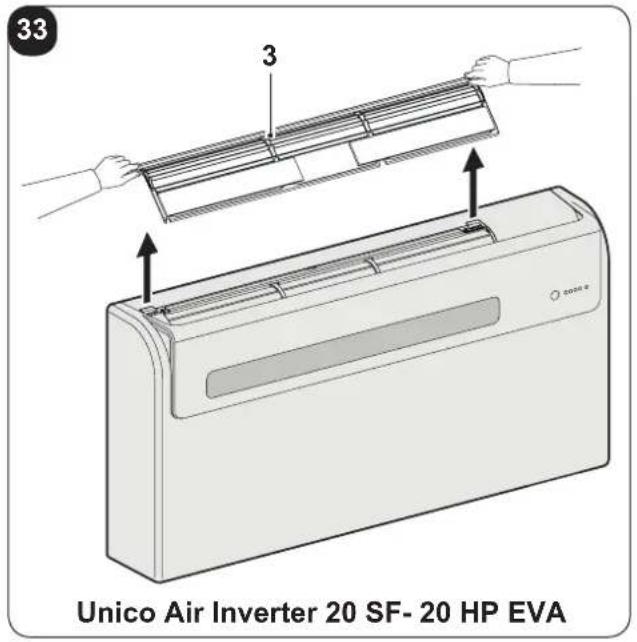

Hur rengör man luftfiltret?

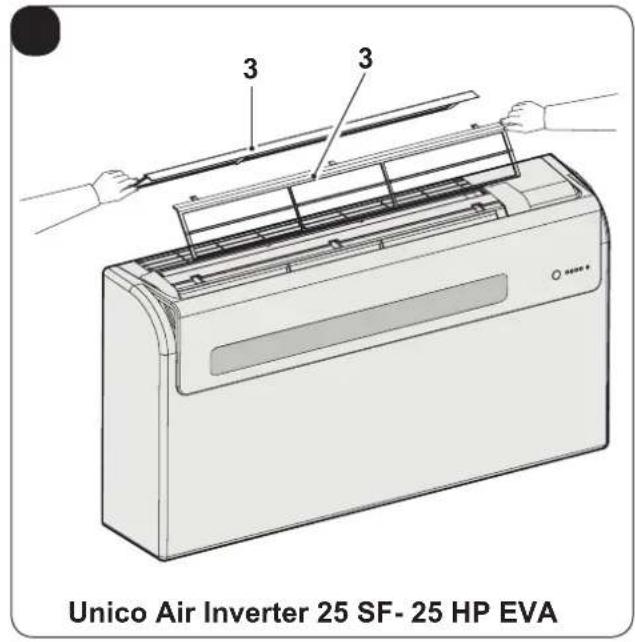

Koppla bort apparaten, ta bort filtret genom att lyfta gallret, tvätta det i ljummet vatten, torka det helt och sätt tillbaka det. För att återställa indikatorlampan, tryck på knappen H med ett spetsigt föremål.

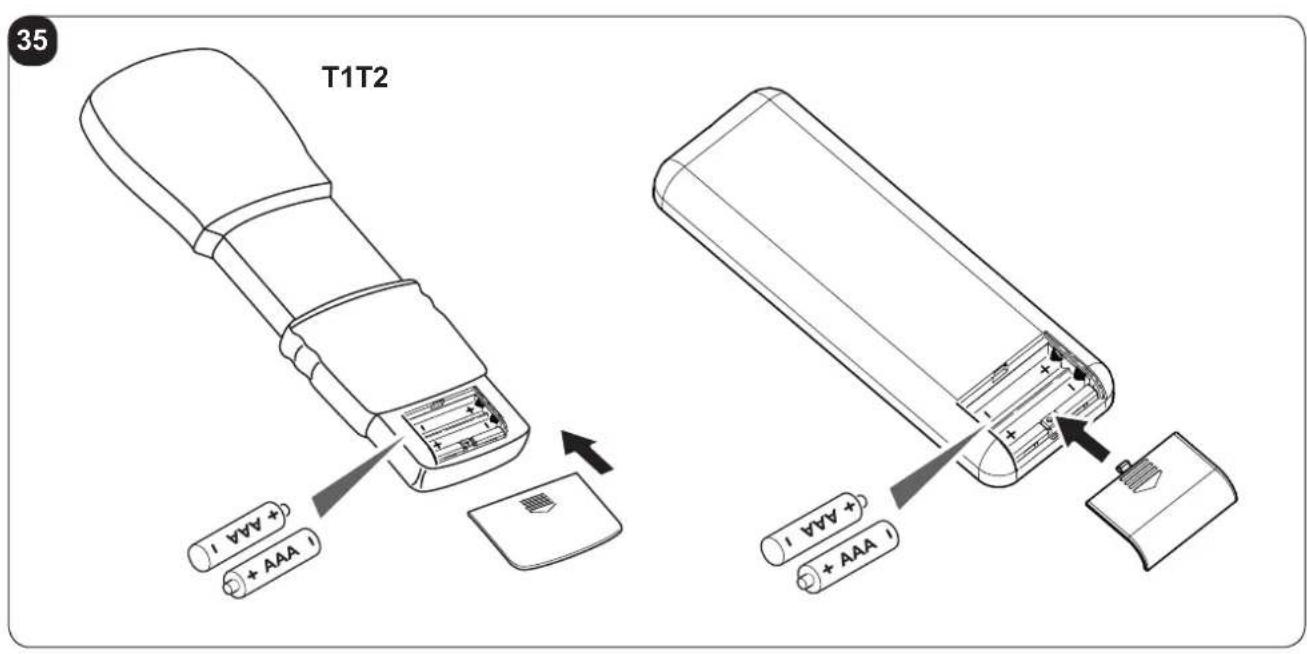

Hur byter man batterierna i fjärrkontrollen?

Ta bort locket till batterifacket på baksidan av fjärrkontrollen. Sätt i två AAA-batterier på 1,5 V med rätt polaritet. Sätt tillbaka locket. Byt batterier när displayen blir svag.

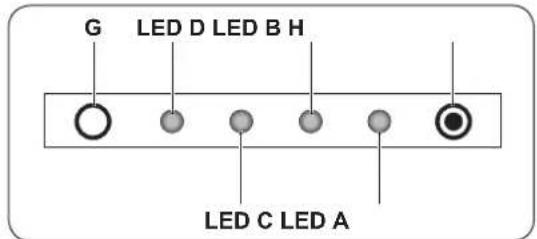

Vad betyder indikatorlamporna på kontrollpanelen?

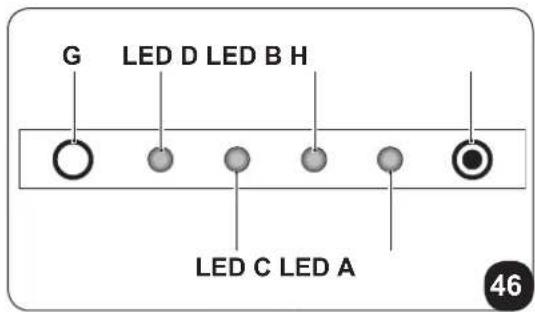

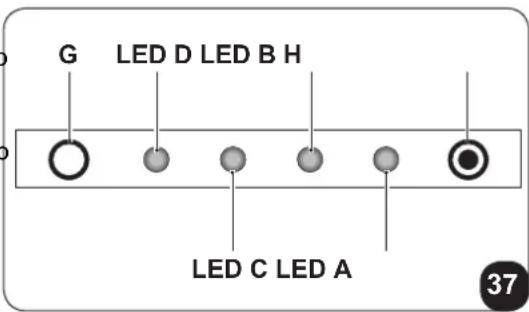

LED D (grön) indikerar drift, LED C (gul) timern, LED B (grön) kompressorn, LED A (röd) behov av filterrengöring. Kodade blinkningar signalerar larm (se tabell TAB2 i manualen).

Hur programmerar man timern?

Tryck på knappen SET TIMER för att ställa in tiden, programmera sedan aktiverings- (ON) och avstängningstider (OFF) för program 1 och 2. Använd knapparna + och - för att justera i steg om 30 minuter. Aktivera programmen med knappen B11.

Hur aktiverar man ECO-läget?

Tryck på knappen B2 på fjärrkontrollen. Symbolen D11 visas, vilket indikerar att energisparfunktionen är aktiv. Apparaten optimerar automatiskt sin drift.

Vad gör man om apparaten inte startar?

Kontrollera elmatningen, uttaget och brytaren. Byt batterier i fjärrkontrollen om det behövs. Se till att timern inte är programmerad till en senare tid. Om problemet kvarstår, kontakta kundtjänst.

Vilka installationsföreskrifter gäller?

Installationen måste utföras av en kvalificerad tekniker. Följ minimiavstånden: 60 mm på sidorna, 80 mm ovanför, 100 mm från golvet vid låg installation. Vägghålen måste ha en diameter på 162 mm med en lätt lutning nedåt.

Vilket köldmedium används?

Köldmediet är R32, en fluorerad växthusgas med GWP 675. Det är brandfarligt. Alla ingrepp i kretsen måste utföras av en certifierad tekniker.

Kan jag använda apparaten utan fjärrkontroll?

Ja, vid förlust eller fel kan du använda mikroknappen under hålet på kontrollpanelen. Tryck med ett spetsigt föremål för att starta i automatiskt läge. Tryck igen för att stänga av.

Hur underhåller man apparaten på lång sikt?

Rengör filtret varannan vecka. Låt en tekniker inspektera och rengöra batteriet och kondensbehållaren en gång om året. Kontrollera larm och se manualen om problem uppstår.

BRUKSANVISNING Unico AIR 25 HP OLIMPIA SPLENDID

Uppmärksamhet:Det finns risk for brand

OLIMPIA

SPLENDID

HOME OF COMFORT

1. Apparaten innehaller R32-gas. L'R32 ar en fluorerad vaxthusgas.
2. Följ gällande lagstiftning. Lackage av kylmedel och öppen laga ar forbjudet.
3. Var mycket uppmärksam på att kylmedlet R32 är luktfritt.
4. Enheten kan anvandas av barn over 8 árs álder och av personer med nedsatt fysisk, sensorisk och mental formàga uller av personer utan nödvändig erfarenhet och kunskap forutsatt att de ar under tillsyn uller after att de har fätt instruktioner om saker användning av encheten och har Förstätt de risker som encheten kan medfora.
5. Barn fär inte leka med apparaten.
6. Rengöring och underhäll som sca utforas användaren fär inte utforas av barnutan tillsyn.
7. Om nätkabeln ar skadad ske den bytas ut av tillverkaren aller av dennes tekiska service aller hur som helst av en person med liknande kompetens for att forhindra alla typ er risker.
8. Installation, Första uppstart och påfoljande underhällsfaser, med undantag for rengöring ell er tvättning av luftfiltret, sk endast utforas av behörig och kvalificerad personal.
9. För att forebygga all risk for elchock ar det absolut nödvändigt att dra ut kontakten ur eluttaget och/eller vrida ifràn huvudströmbrbrytaren innan elansluttingar och alla typar av unterhällsmoment utförs på utrustningen.
10. Respektera de hänvisningar till minimiutrymmena som anges i figur 2 under installationen.
11. Enheten måste placeras for att undvika mekaniska skador och i ett väl ventilerat rum utan kontinuerliga källor till antändning av lågor.

INDICE GENERALE

0 - AVVERTENZE 3

0.1 - INFORMAZIONI GENERALI 3
0.2 - SIMBOLOGIA 3

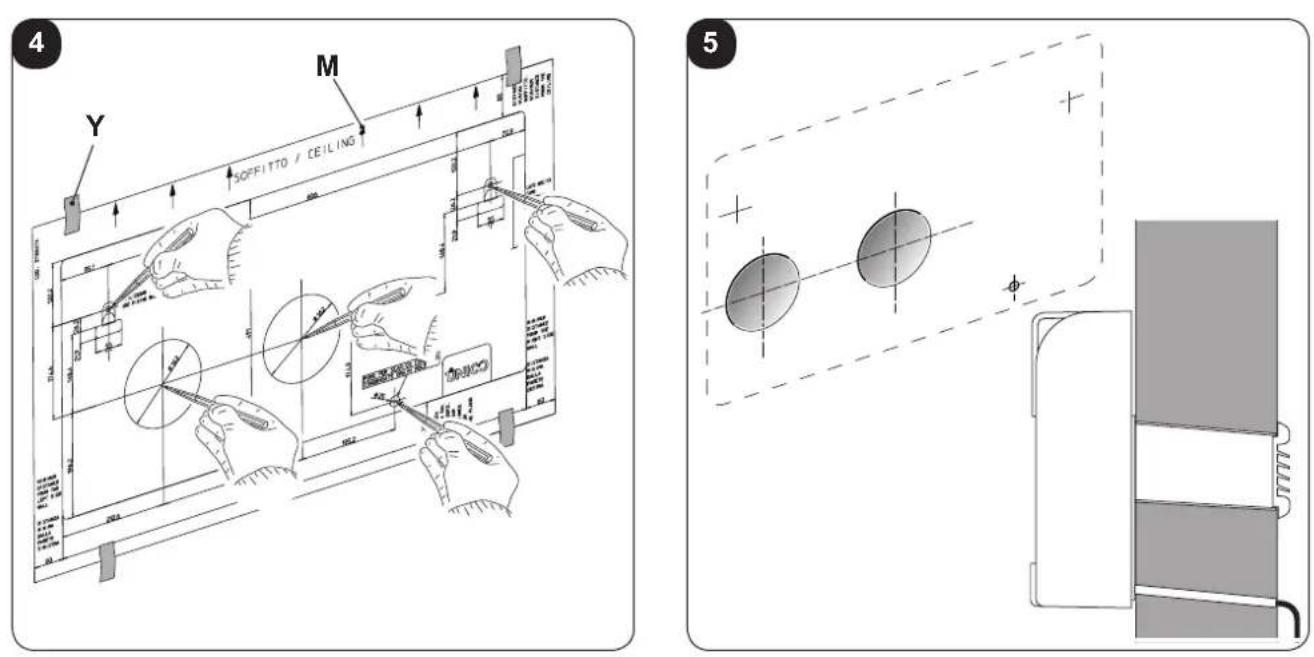

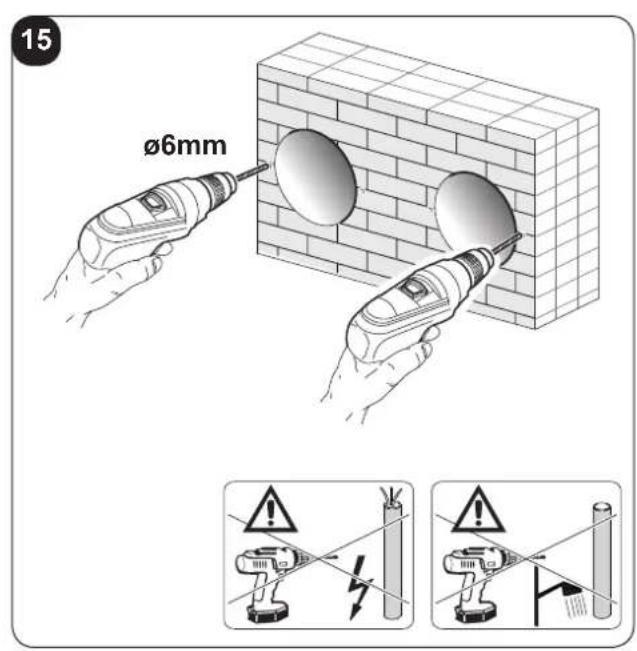

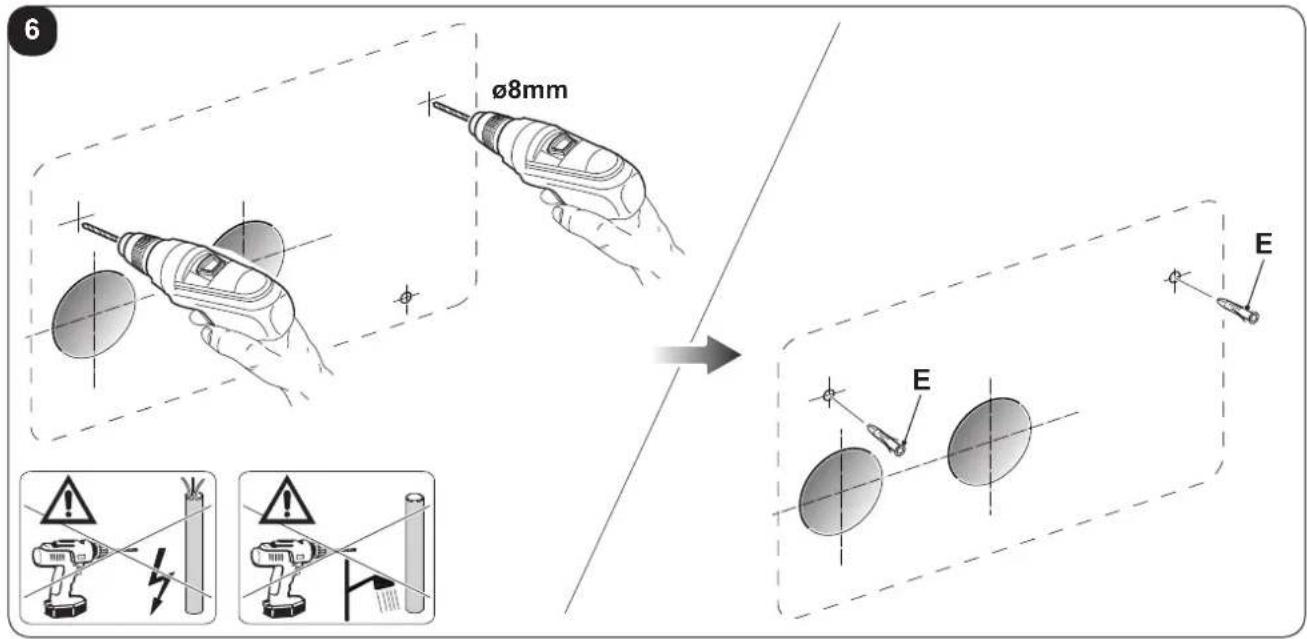

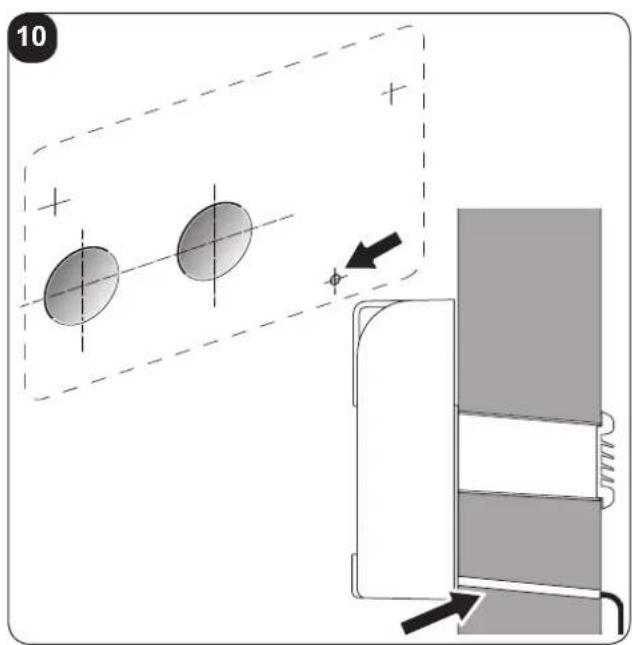

2.4.1-Borrahalivaggen 14

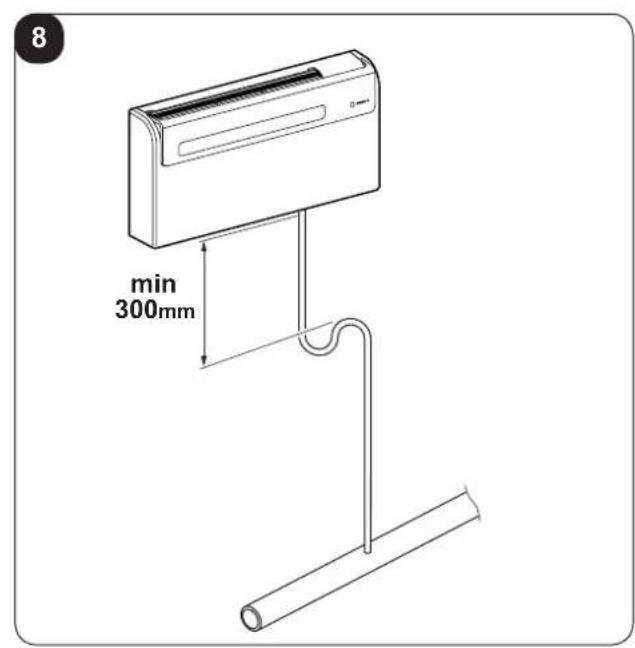

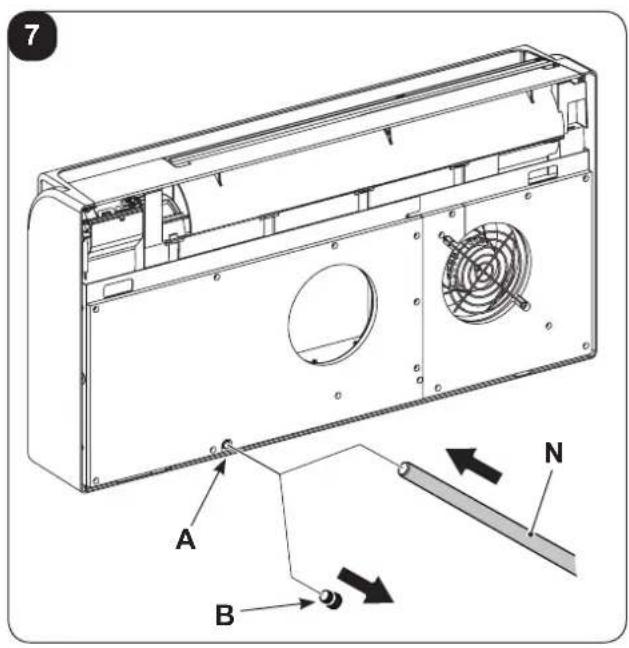

2.4.2 - Forberedning av kondensutloppet 15

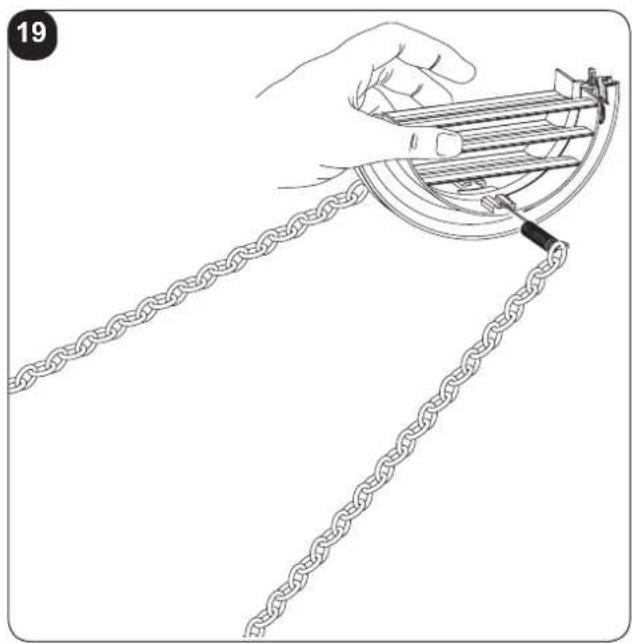

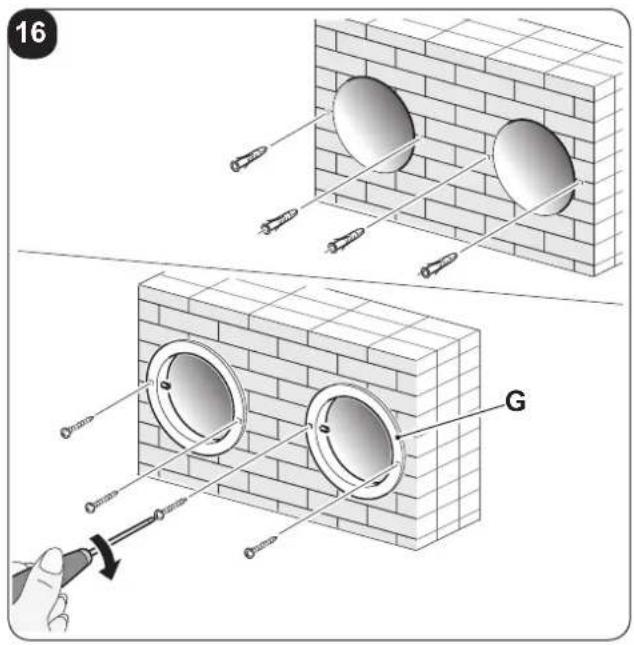

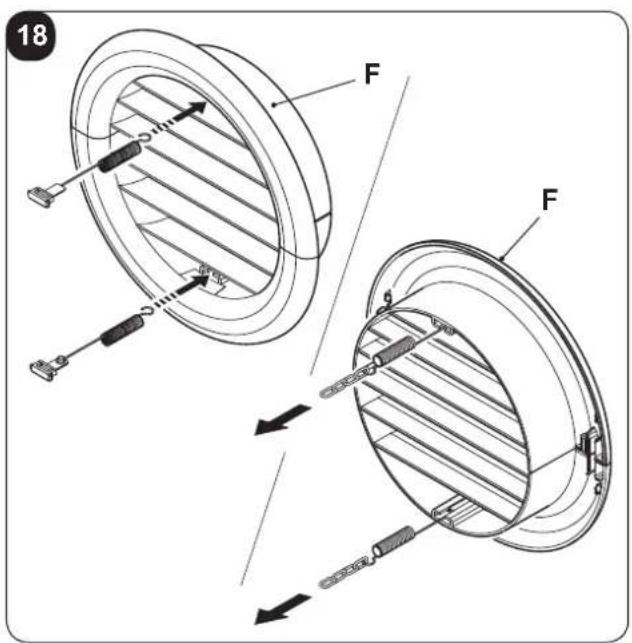

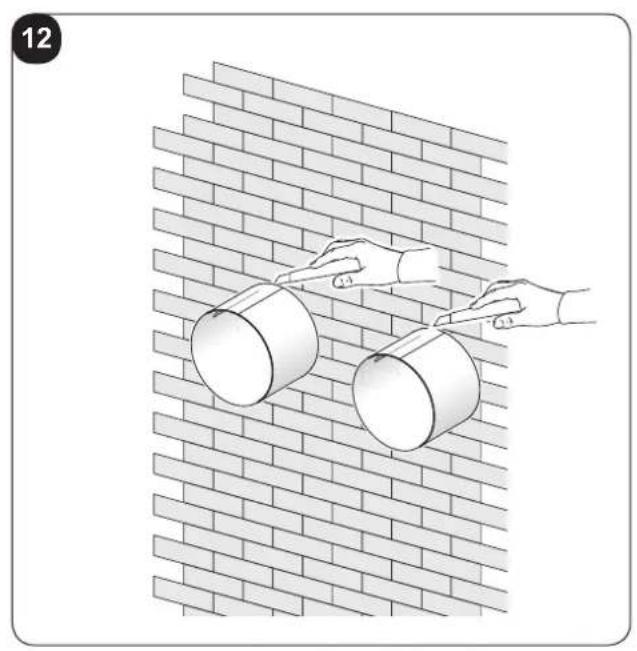

2.4.3 - Montering av luftledninger och utvändiga galler 16
2.4.4 -Forberedelse av hål pa maskinen 16
2.4.5 - Placering av apparaten pa faskhallare 16

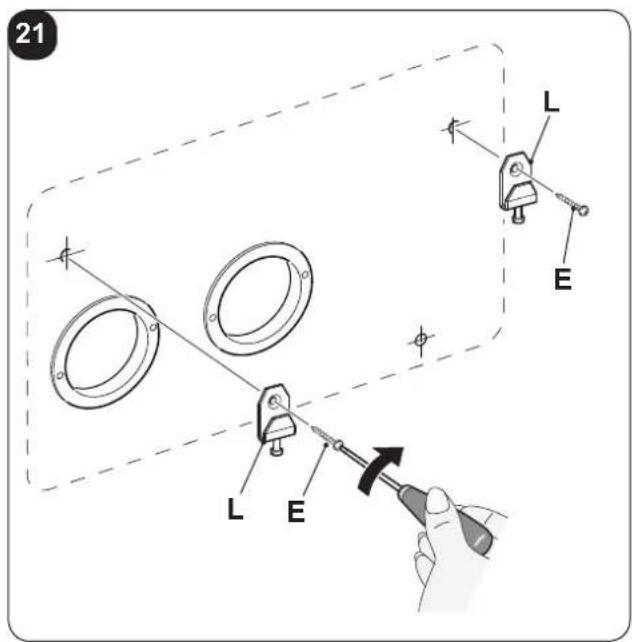

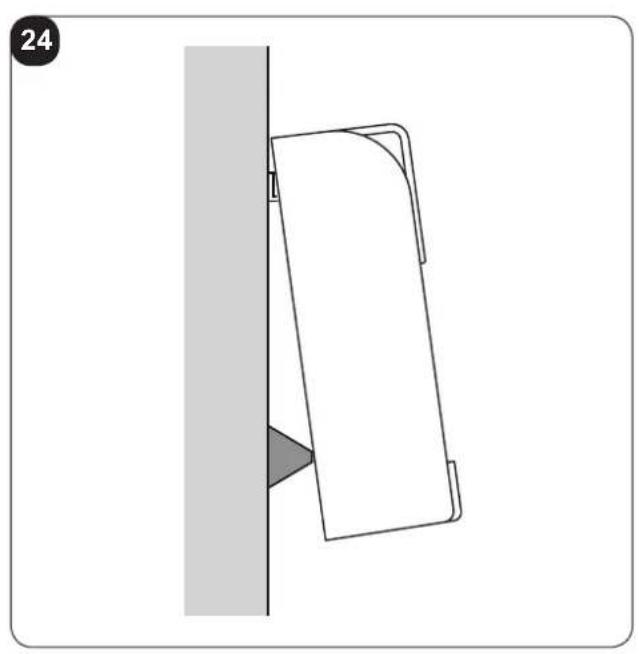

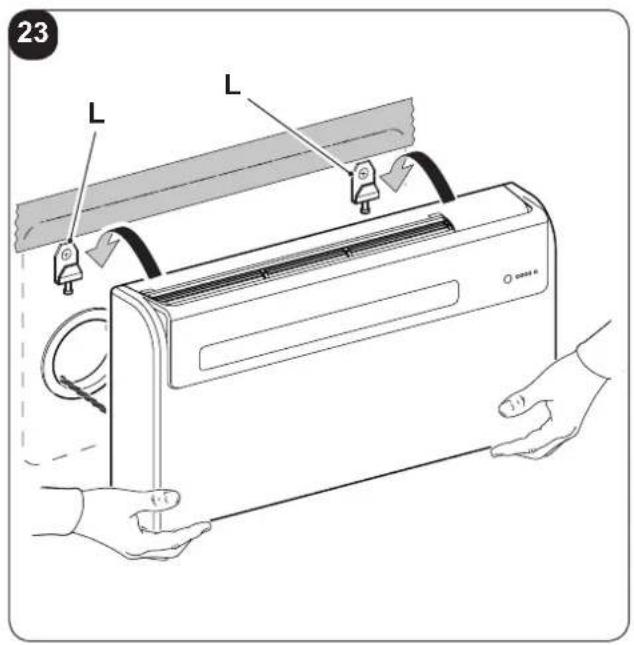

2.4.6 - Elanslutning 17

2.5 - KONFIGURATION AV HÖG/LÄG INSTALLATION 18
2.5.1 - Konfiguration av elektroniken for installation lagt erler högt upp pa väggen 18

AVSNITT FÜR TEKNIKERN OCH ANVÄNDAREN

3-ANVÄNDNING 18

3.1 - VARNINGAR 18
3.2 - BESKRIVNING AV SIGNALKONSOLEN 19

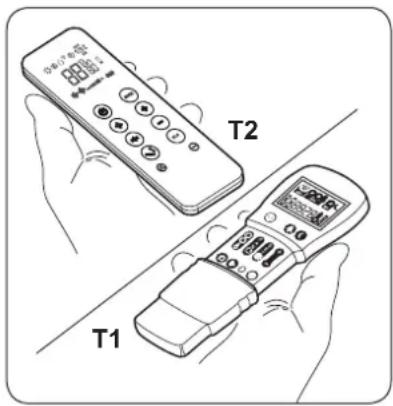

3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN 19

3.3.1 - Isattning av batterierna 19
3.3.2 - Byte av batterierna 19

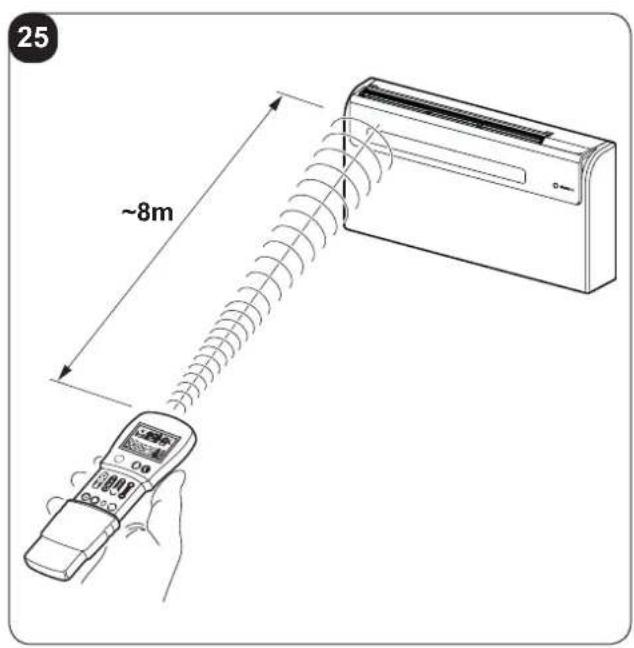

3.3.3 - Placering av fjarrkontrollen 20

3.4 - BESKRIVNING AV FJARRKONTROLLEN 20

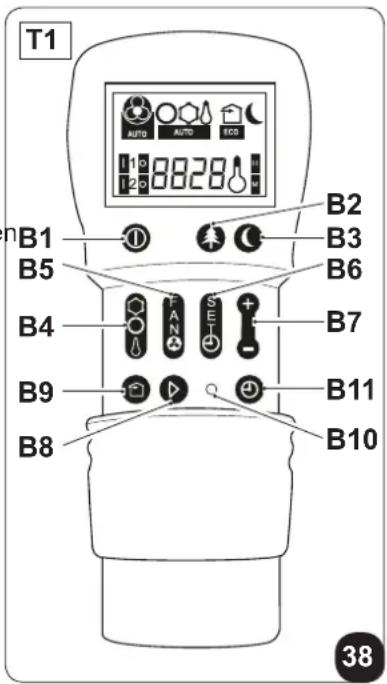

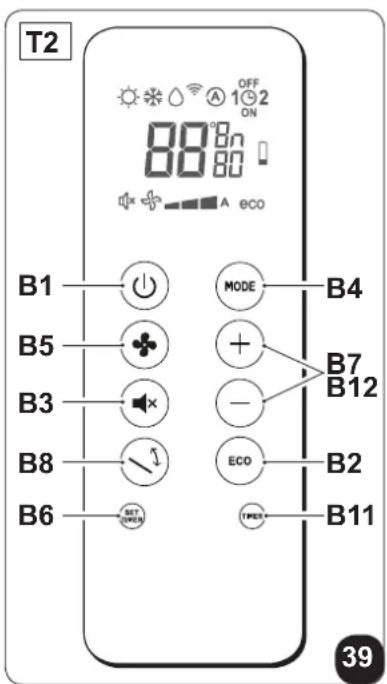

3.4.1 - Beskrivning av fjarrkontrollens knappar 20

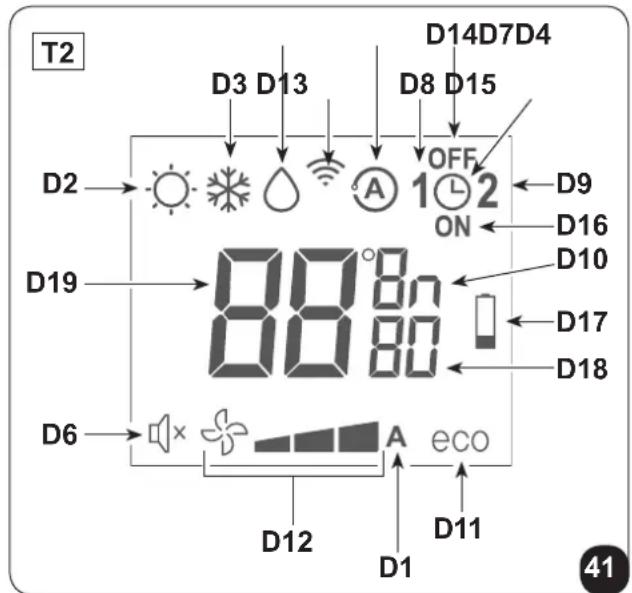

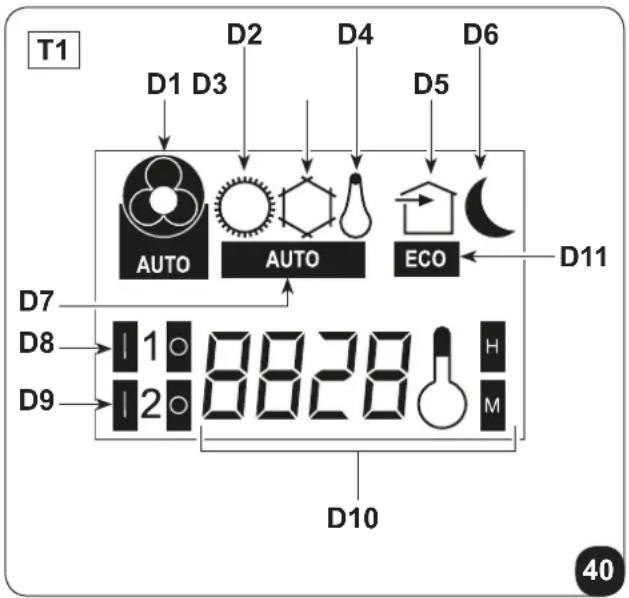

3.4.2-Beskrivning av fjarrkontrollens display 21

3.5 - BESKRIVNING AV KLIKMATANLAGGNINGENS FUNKTIONER 22

3.5.1 - Allman pascaloging och hantering av driften 22
3.5.2-ECO-knapp 22
3.5.3 - Påslagning/avstängning av apparaten 22
3.5.4 - Funktion i laget "Kylning" 22
3.5.5 - Funktion endast i laget "Avfuktning". 22
3.5.6 - Funktion endast i laget "Ventilation" 23
3.5.7 - Funktion endast i laget "Välbefinnande" 23
3.5.8 - Funktion i laget "Varmning" 23
3.5.9 - Kontroll av luftflödets riktning 24

SV-1

3.5.10 - Kontroll av fluktens hastigkeit 24
3.5.11 - Knapp for nattkomfort (SILENT). 24
3.5.12 - Inställning av timern 25
3.5.13 - Inställning av klocka och timer (T1) 25

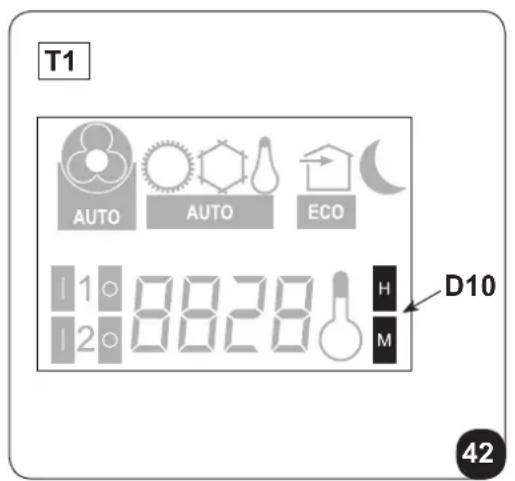

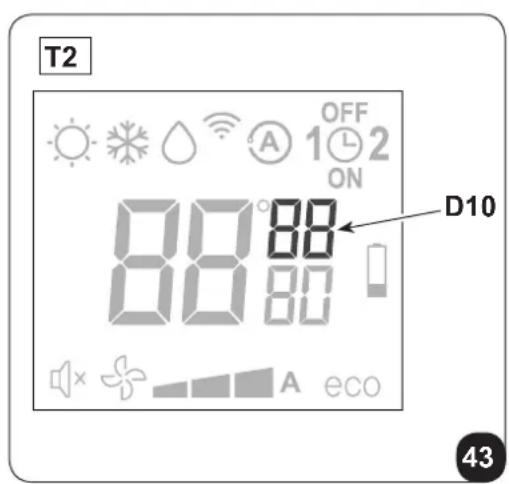

3.5.14 - Installing av klocka och timer (T2). 25

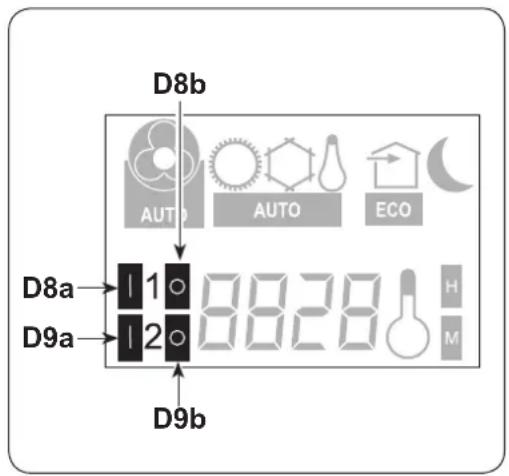

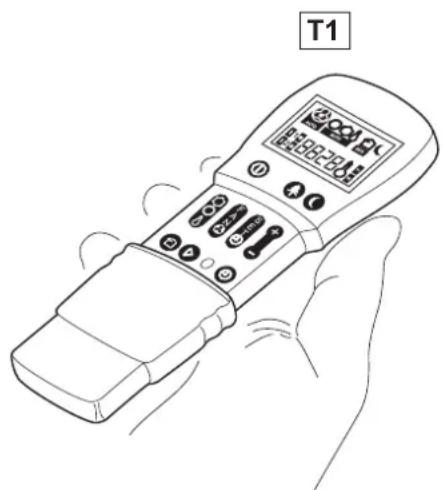

3.5.15 - Installing av timerns tider (T1) 26

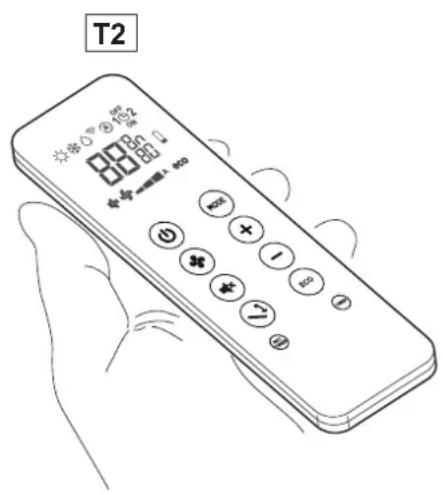

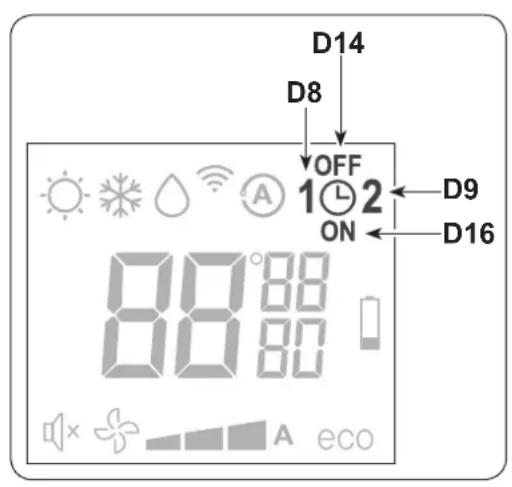

3.5.16 - Installing av timerns tider (T2) 27
3.5.17 - Aktivering och inaktivering av timern 28
3.5.18 - Aterställing av fjarrkontrollens alla Funktioner 28
3.5.19 - Hantering av apparaten om fjarrkontrollen inte ar tillganglig.. 28

3.7 - RAD FÖR ENERGIBESPARING 28

4 - RENGÖRING OCH UNDERHÄLL 29

4.1 - RENGÖRING 29

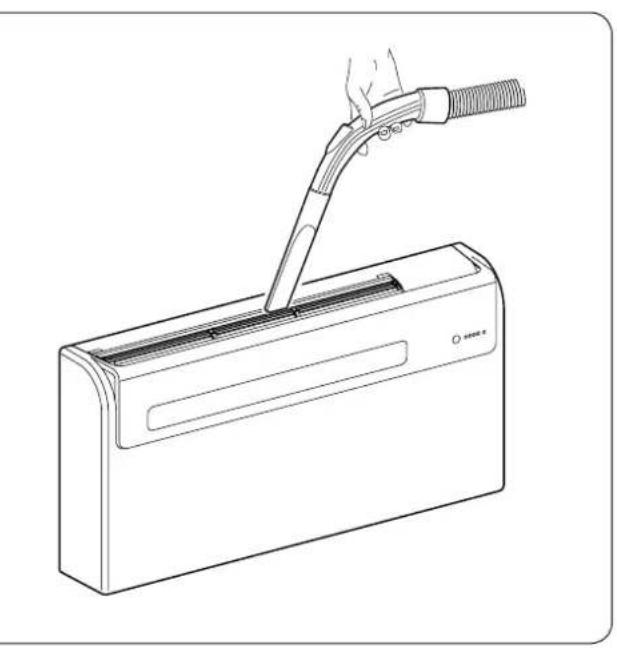

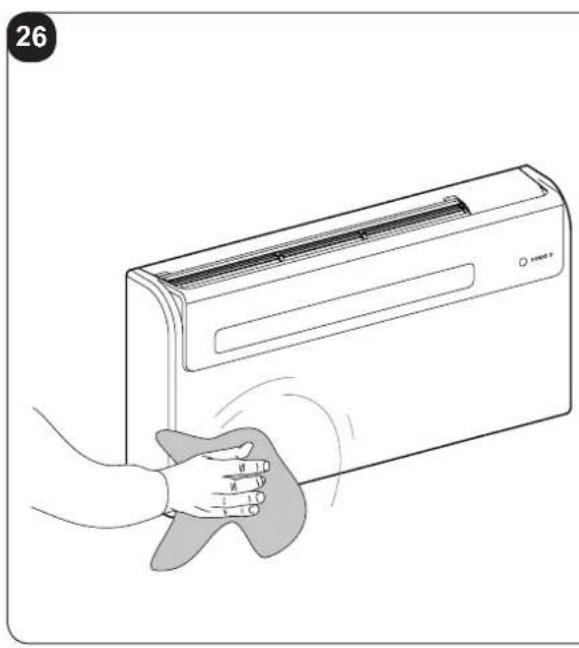

4.1.1 - Rengöring av apparaten och fjärrkontrollen 29

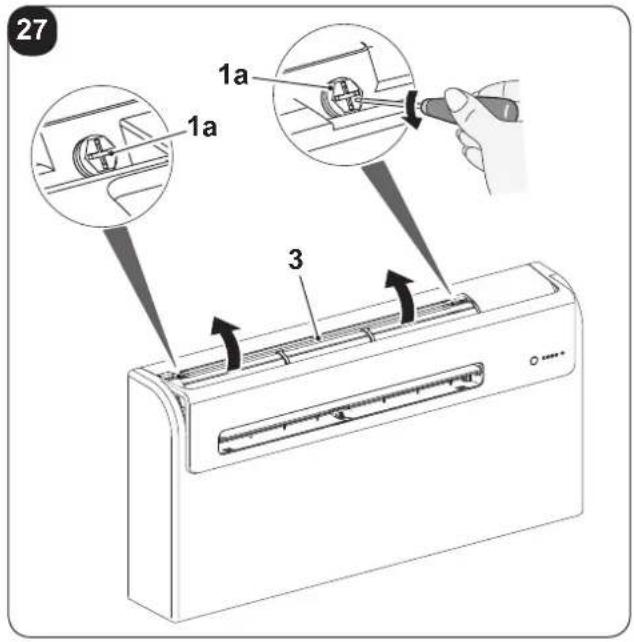

4.1.2 - Rengöring av luftfiltret 29

4.2- UNDERHALL 30

4.2.1 - Periodiskt unterhalb 30

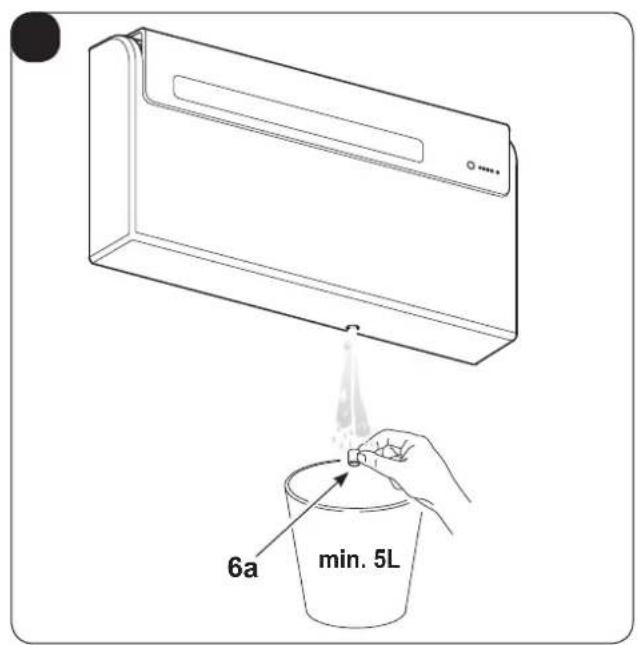

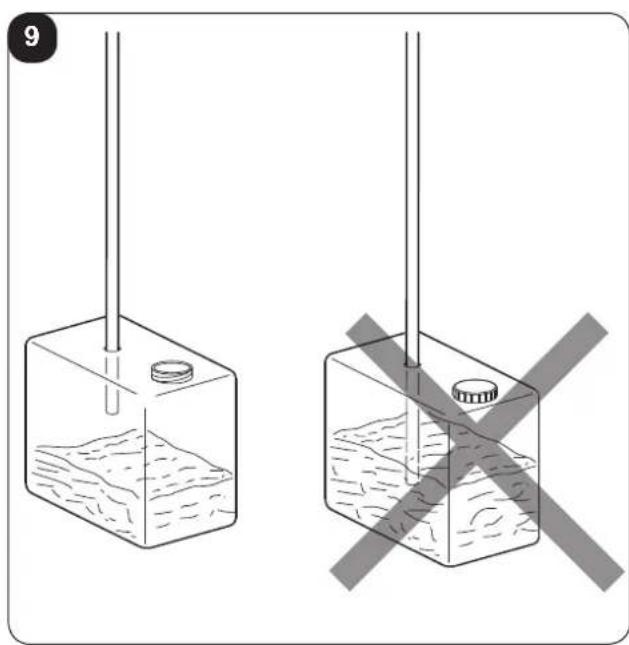

4.2.2 - Uttomning av kondensvatten vid nödlage 30

4.3 - DIAGNOSTIK, LARM OCH FEL 31

4.3.1 - Felsökning 31
4.3.2 - Funktionaspekter som inte ska betraktas som fel 31

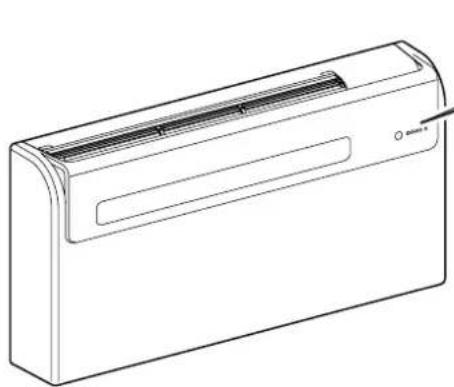

4.3.3 - Konsolens lussignaler 31
4.3.4 - Konsolens larm 32
4.3.5 - Fel och atgärder 33

5-TEKNISKA DATA 34

FALLSHANTERING

Symbolen på produkten eller på forpackningen indikerar attprodukten inte sca betraktas som ett normalt hushållsavfall utan skä lämnas in vid en lámplig uppsamlingsstation für atervinning av elektrisk och elektronisk uutrustning. Vid bortskaffande avenna produit på lámpligt satt bidrar ni till att undvika potentiellt negativa konsekvenser for miljö och hölsa, som kan vara att resultat av ett olámpligt bortskaffande avprodukten.

För mer detaljerad information om Återvinning avenna produit, kontaktaCOMMunkontoret, deN lokala avfallschanteringstjänsten aller butiken dar produiten koptes.

Denna För ordning År endast giltig i EU-landerna.

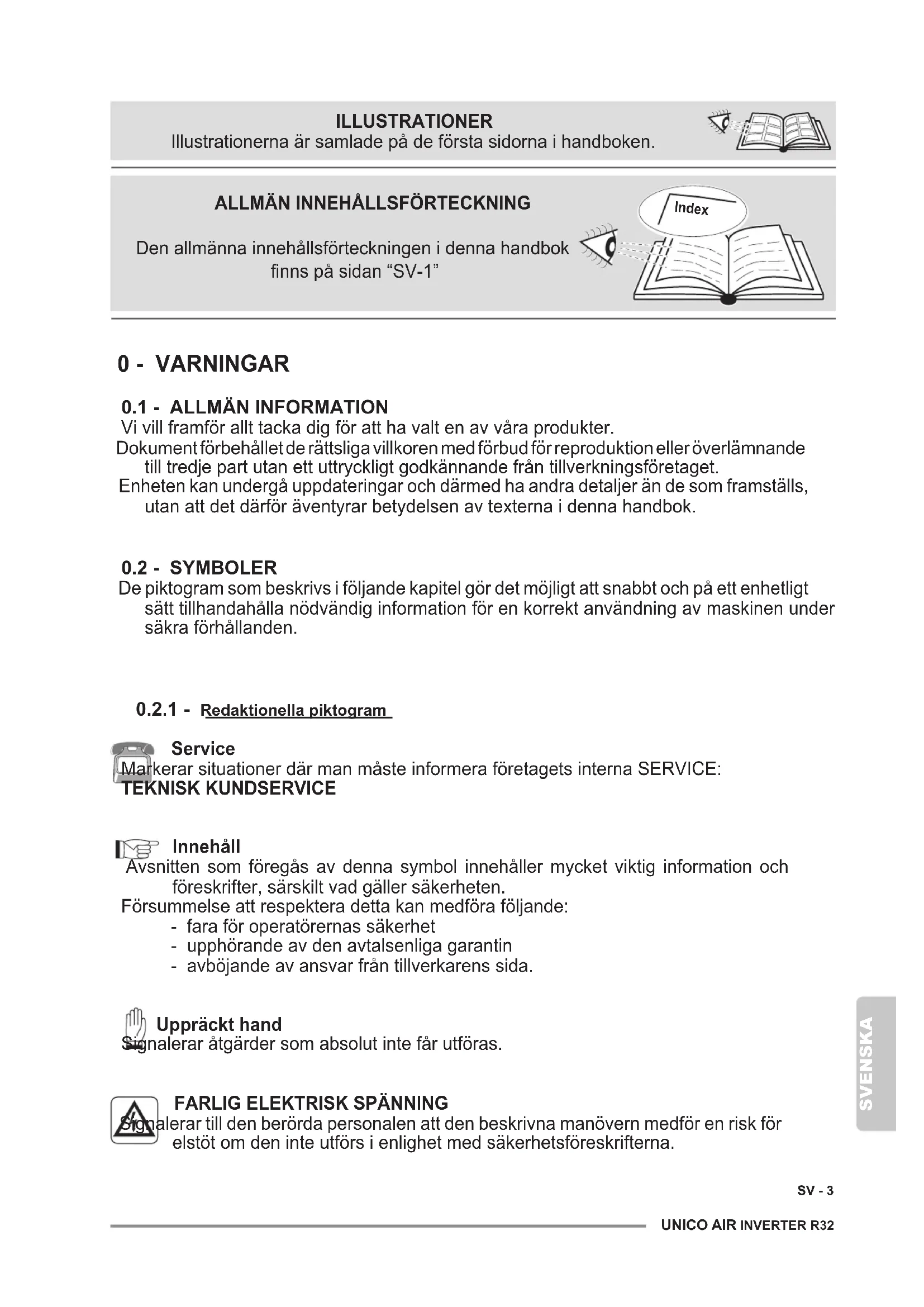

ILLUSTRATIONER

Illustrationerna ar samlade pa de forsta sidorna i handboken.

ALLMÄN INNEHÄLLSFORTECKNING

Den allmänna innehällsforteckningen ienna handbok finns på sidan "SV-1"

0 - VARNINGAR

0.1 - ALLMÄN INFORMATION

Vi villframfor allt tackadig for att ha valt en av varaprodukter.

Dokument forbehallet de rattsliga villkoren med forbud for reproductionller overlamnande till tredje part utan ett uttrycklig godkannande fran tilverkningsforetaget.

Enheten kan undergo upddateringar och darmed ha andra detaljer an de som framstalls,utan att det darfor aventyrar betydelsen av texterna ienna handbok.

0.2 - SYMBOLER

De piktogram som beskrivs i foljande kapitel gör det möjlg att snabbt och på ett encheltigt satt tillhandahälla nödvändig information for en korrekt användning av maskinen under sakra Förhallanden.

0.2.1 - Redaktionella piktogram

Service

Markerar situationer dar man maste informera foretagets interna SERVICE: TEKNISK KUNDSDERVICE

Inneháll

Avsnitten som foregås avenna symbol innehäller mycket viktig information och foreskrifter, särskilt vad gäller sakerheten.

Fösummelse att respektera detta kan medfora foljande:

• fara for operatörernas sakerhet
• upphörande av den avtalsenliga garantin
• avbjoande av ansvar fran tilverkarens sida.

Uppräckt hand

Signalerar atgarden som absolutinte far utforas.

FARLIG ELEKTRISK SPANNING

erar till den berörda personalen att den beskrivna manövern medfor en risk forelstöt om den inte utförs i enlighet med sakerhetsföreskrifterna.

ALLMÄN FARA

alerar till den berörda personalen att den beskrivna manövern medfor en risk for fysisk skada om den inte utförs i enlighet med sakerhetsforeskrifterna.

FARA

erar att apparaten anvander lattantandigt kylmedel. Om kylmedlet lacker ut och exponeras for en yttre antandningskalla finns det risk for brand.

FARA FÖR HÖG VÄRME

Jalerar till den berörda personalen att den beskrivna manövern medfor en risk for brännskador till följd av kontakt med mycket varma komponenter, om den inte utförs i enlighet med sakerhetsföreskrifterna.

TACK INTE OVER

dalerar till den berorda personalen att det ar forbjudet att tacka over apparaten for att undvika overhetting.

OBSERVERA

Indikerar att detta dokument maste lasasigenom noggrant innan apparaten installeras och/eller anvands.

• Indikerar att detta dokument maste lasasigenom noggrant innan nagot underhalls- och/eller rengöringsarbete utfors.

OBSERVERA

Indikerar att det kan finnas ytterligare information i bifogade handböcker.

• Indikerar att det finns information tillganglig i anvandarhandboken aller i installationshandboken.

OBSERVERA

Indikerar att servicepersonalen maste hantera apparaten i enlighet med installationshandboken.

0.3 - ALLMÄNNA VARNINGSTEXTER

QUANDO SI UTILIZZANO APPARECCHIATURE ELETTRICHE, è SEMPRE NECCESSARIO SEGUIDRE PRECAUZIONI DI SICUREZZA DI BASE PER RIDURRE RISCHI DI INCENDIO, SCOSSE ELETTRICHE E INFORTUNI A PERSONE, INCLUSO QUANTO SEGUE:

1. Reserverat dokument i enlighet med tillamplig lag med forbud for reproduction aller overforing tilltredje partutan ett uttryckligt godkannande fran foretaget OLIMPIA SPLENDID.

Maskinerna kan undergo upddateringar och darmed ha andra detaljer an de som framstalls, utan att det dorf aventyrar betydelsen av texterna ienna handbook.

1. Läs nogaigenomenna handbok innan ni gpr vidare med nagon typ av manover (installation, underhäll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.

SV-4

1. Informera all personal som har hand om transport och installation av maskinen om dessa instruktioner.
2. Tillverkaren Åtar sig inget ansvar for personskador eller skada på foremål till följd av en försummelse att iaktta bestämmelserna ienna handbok.
3. Tillverkaren forbehaller sig ratten att nar som helst gora andringar pa modellerna, oaktat de vasantiga egenskaper som beskrivs i denna handbok.
4. Installation och underhäll av utrustning for luftkonditionering som denna kan vara farligt aftersom det finns en trycksatt kylgas och spanningsförda elkomponenter inutienna typ av apparater.

Därfor maste installation, Första uppstart och påfoljande faser endast utforas av behörig och kvalificerad personal.

1. Installationer som inte utförs i linje med de varninger som anges ienna handbook och användingutanfor de foreskrivna temperaturgranserna gort att garantin ogiltigforklaras.

2. Lopande unterhäll av filter och allman utvändig rengöring kan även utforas av användaren aftersom det inte innebär nagra svåra eller farliga moment.

3. Under montering och vid varje underhällsingrepp maste de sökerhetsförebyggande Åtgärder som anges ienna handbok, och på de dekaler som anbringats inuti maskinen, iakttas.

Dessutom mäste alla de skyddsätgärder som ges av sunt fornuft och de sakerhetsbestämmelser som gäller på installationsplatsen följas.

1. Skyddshandskar och -glasögon måste alltid användas vid utförande av ingrepp på utrustningens kylsida.

1. Klimatanlaggningen fär inte installeras i miljöer där det finns lättantändlig gas, explosiv gas, i mycket fuktiga omgivninger (kemtvättar, växthus osv.), aller i lokaler där det finns andra maskiner som genererar en stark källa till varme.

1. Vid utbyte av komponenter fär endast originalreservdilar frän OLIMPIA SPLENDID användas.

1. VIKTIGT! For att forebygga all risk for elchock ar det absolut nodvändigt att dra ut kontakten ureluttaget innan elansluttingar och alla typav rengöring och/eller underhällsmoment utfors på utrustningen.

1. Åska, biliar i narheten och mobiltelefoner kan orsaka felfunktioner. Koppla fran enchetens elförsjning i ett par sekunder och starta sedan om klimatanlaggningen.

1. När det regnar reckommenderar vi att nätförsörjningen kopplas ∀n für att undvika skador till följd av Åska.

1. Om encheten inte används under en langre tidssperiod, aller om ingen vistas i det luftkonditionerade rummet, reckommenderar vi att nätforsörjningen kopplas frän für att undvika olyckor.

1. Använd inte flytande eller frätande rengöringsmedel für rengöring av enheten, spruta inte vatten eller andra vätskor på enheten aftersom det kan skada plastkomponenterna eller t.o.m. fororsaka elstötar.

1. Blotainte ner encheten och fjarrkontrollen. kan leda till kortslutning eller brand.

1. Vid felfunktion (till exempl: onormalt ljud, dalg lukt, rok, onormal temperaturökning, elektrisk dispersion osv.) sca natforsörjningen omedelbart kopplas fran. Kontakta er lokala Återforsäljare.

2. Lämna inte luftkonditioneraren igang under langre perioder om luftfuktigheten ar hog och om dorrar och fönster ar öppna. Fuktigheten kan kondenseras och blöta ner eller skada inredningen.

1. Satt inte in aller dra ur strömkontakten medan,enheten ar i Funktion.Det finns risk for brand ell er elstotar.

1. Rör inte vid (om i Funktion)produkten med vàta händer. finns risk für brand eller elstötar.

1. Placera inte värmaren eller andra apparater i narheten av nätkabeln. Det finns risk for brand eller elstötar.

1. Var försiktiga sä att vatten inte tränger in i de elektriska delarna. kan förorsaka brand, skada på Produkten eller elstötar.

1. Öppna inte luftintagsgallret medan apparaten är i drift. Det finns risk for att góra sig illa, fæ en elstöt eller attprodukten skadas.

1. Blockera inte luftflödets in-ller utlopp; det kan skadaprodukten.

1. Sträck inte in fingrarna eller andra objekt i luftintaget aller -utloppet medan apparaten ar i Funktion.

Vassa delar och delar i rörelse kan fororsaka skador.

1. Drick inte vatten som laxer ut fran apparaten. Det ar inte hygieniskt och kan orsaka allvarliga halsoproblem.

1. Vid lückage av gas frän andra apparater ska ni vädra omgivningen ordentligt innan luftkonditioneraren sätts igång.

2. Montera inte ned, utfor inte heller andringar på utrustningen.

SV-6

1. Luft a omgivningen väl om den används tillsammans med en kamin osv.
2. Använd inte apparaten für annatän vad den ar avsedd for.
3. De personer som arbetar med och ingriper på en kylkrets ska ha lamplig certificering som utfärdats av ett godkänt kontrollorgan som intygar deras kompetens att sakert hantera kylaggregat i enlighet med en bedömningsspecifikation som godkänts av bransch forbunden.
4. Slapp inte ut R32-gas i atmosfaren. R32 ar en fluorerad vaxthusgas med en faktor for global uppvärmningspotential (GWP) = 675.

1. Den apparat som beskrivs ienna handbok overensstammer med foljande EU-forordninger.

ECODESIGN 2009/125/EG, 206/2012/EU
- ENERGIMÄRKNING 2012/30/EU, 626/2011/EU

och eventuellt paföljande upppateringar.

specifik information angaende typen och mangden gas, se markskylten på encheten.

• Arbetsmomenten für installation, assistans och reparation av apparaten skutforas av en certifierad tekniker.

• Arbetsmomenten für avinstallation och Återvinning avprodukten ska utforas av certificade tekniker.

• Om det finns en anordning for Lackagedetektering installerad i systemet maste det kontrolleras att det inte finns nagot lackage en gang om Året.

• När ni utför kontROLLER av att det inte finns nagra laktion i enheten rekommenderas det att ni forett detailjerat register over alla inspektioner.

• Innan ni börjar att arbeta på apparaten måste området kring utrustningen kontrolleras for att sakerställa att det inte finns nagoon risk for brand eller Förbränning.

Denna produit ske endast anvandas i enlighet med de specifikationer som indikeras ienna handbok. En annan anvandning an den som specifierats kan leda till allvarliga olyckor.

TILLVERKAREN ÅTAR SIG INGET ANSVAR FÜR PERSONSKADOR ELLER SKADA PÅ FÖREMÁL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

För att reparera kylsystemet mäste foljande forebyggande atgärder vidtas innan ingripandet på systemet pabörjas.

1. Det ar nödvändigt att begränsa området kring arbetsutrymmet och undvika att arbeta i begränsade utrymmen. Sakerställ sakra arbetsforhällanden genom att kontrollera det lättantändiga materialet.

SV-7

1. All underhällspersonal och de personer som arbetar i området runtomkring ske ha fätt utbildning om den typ av arbete som ske utforas.

1. Området MÁSTE kontrolleras med en särskild kylvatskedetektor före och under arbetet sö att teknikern har kännedom om potentiellt brandfarliga atmosfärer.

Sakerställ att instrumentet som detekterar lackage arlamligtforanvändning med lattantändiga kylvatskor, dvs. att det inte producerar gnistor och att det ar forseglat på lamligt satt erler i grunden sakert.

1. De elektroniska Lackagedetektorna kan behöva kalibreras. Kalibrera dem om nödvändigt i att område som ar fritt frän kylvatska.
2. Sakerställ att detektorn inte ar en potentiell källa till forbränning och att den ar lámplig für den kylvatska som används.

Utrustningen for detektering skara vara installd till en procentsats for kylvatskans undre explosionsgrans (LEL) och vara kalibrerad for den kylvatska som anvands. Den lampliga procentsatsen for gasen (max. 25% ) ske bekräftas.

1. Om man misstänker att det finns en läcka sca alla öppna lågor elimineras.

Om en vätskeläcka upptäcks som kräverHardlödning maste all kylvatska i systemet samlas upp eller isoleras (med hjälp av avständningsventiler) i en del av systemet langt frän lackaget.

Pumpa sedan igenom kvävgasutan syre (OFN) genom systemet bade fore och afterHardlödningsprocessen.

1. Om att arbete med öppen laga behöver utföras pulverpå apparaten AR DET NÖDVÄNDIGT att ha en pulver- eller koldioxidsläckare nara till hands.

1. För att utföra ett arbete som inkluderar exponering av rörledninger som innehäller eller har innehällit en lättantändlig kylvatska fär INGEN Förbränningsvatska anvandas.

Det finns risk for brand eller explosion!

1. Alla forbränningskällor (även en tänd cigarett) bör hallas på behörigt avstand fran platsen där man sku utföra alla arbetsmomenten under vilka lättantändlig kylvatska kan läcka ut i det omgivande området.

2. Sakerställ att området År ordentligt ventilerat innan ni ingriper inuti systemet; det måste finnas en kontinuereg ventilation.

1. Använd INTE nagra andra medel für att paskynda avfrostningsprocessen ihrer rengöring annat an de som rekommenderas av tillverkaren.

2. Innan nàgon typ av arbetsmoment utförs, kontrollera alltid att:

3. kondensatorerna ar tömda.

Atgarden ske utforas under sakra forhallanden for att undvika att det kan bildas gnistor,

SV-8

• det inte finns spanningsforande elkomponenter och att kablarna inte ar exponerade medan systemet fylls på, Återställs eller spolas,

• det finns en kontinuierlig jordanslutting.

• All elförsörjning måste koplas frän den apparat ni ut För arbete på. Om det ar strikt nödvändigt att apparaten ar elförsörjd måste en fungerande permanent lackagedetektor utplaceras vid den mest kritiska punkten.

1. Sakerställ att packningarnas och tätningsmaterialalets skick inte har församrats. Det kan uppstä lättantändiga atmosfärer.

illampa ingen permanent induktiv belastning aller kapacitans på kretsen utan att ha forsakrat er om att det inte gör att den tillåtna spansningen och strömmen for apparaten överskrids.

Apparaten maste ha korrekta nominella varden for provet.

1. Kontrollera periodiskt att kablarna inte ar utsatta for slitage, rost, overdrivet tryck, vassa kanter eller nagot annat skadligt miljoforhallande.

2. När man ingriper inuti kylkretsen for att gora reparationer erler utav nçon annan orsak maste foljande konventionella procedurer iakttas:

3. avlagsna kylvatskan,

4. rensa kretsen med en inertgas,
   utrymma,
5. rensa med en inertgas ingen,

6. öppna kretsen genom slittning aller viaHardlödning.

7. Päfyllningen av kylvatskan skā Förvaras i de särskilda Förvaringscylindrarna. Systemet skā "rengöras" med kvävgas utan syre (OFN) für att gōra encheten saker. Det kan vara nödvändigt att upprepa den har processen flera gänger. Använd INTE tryckluft eller syre für det har arbetet.

8. Cylindrarna ske hallas i vertikalt lage. Använd endast cylindrar som ar lampliga for uppsamling av kylvatskor. Cylindrarna ske vara kompletta med en tryckbegransningsventil och tillhörande avstängningsventil i fullgott skick. Åven en uppsätting kalibrerade vāgar sca finnas tillgangliga.

1. Rörens ske ha kopplingar für frankoppling och det fär INTE finnas nagra läckor. Innan uppsamlingsmaskinen används ske det kontrolleras att den fätt ett korrekt unterhäll och att eventuella tillhörande elkomponenter ar forseglade, für att Förhindra antandning vid lackage av kylvatska.
2. Sakerställa att kylsystemet ar placerat på marken innan ni gär vidare med att fylla på systemet med kylvatska. Mark systemet nar pafyllningen ar klar. Var särskilt uppmärksam på att inte überbelasta kylsystemet.

1. Innan ni fortssätter med pafyllningen ske systemet undergoe ett trycktest med kvävgas utan syre (OFN) och lackagetest after pafyllningen men fore driftsättningen.

Det ar nödvändigt att utföra ett ytterligare lackagetest innan ni lämnar anlaggningen.

1. Den uppsamlade kylvatskan ska Återlamnas till vatskeleverantoren i den särskilda uppsamlingscylindern,och skriva den tillhörande anmärkningen om transport av spillet. Blanda INTE kylvatskor i uppsamlingsbehällarna och särskilt inte i cylindrarna.
2. Om kompressorerna eller deras oljor behöver avlågsnas skadet sakerställas att de toms till en godtagbar niva for att vara sakra pa att den lättantändiga kylvatskan inte blir kvar i smörjmedlet. Denna process ske utforas innan kompressorn sands tillbaka till leverantörerna. Använd endast elektrisk varme for kompressorenheten for att skynda pa processen.
3. När installationen väl ar Cleara kn kontrollera att det inte finns nagot kylmedelslackage (kylvatskan avger gfitig gas om den exponeras for en eldla).

0.5 - FÖRUTSEDD ANVÄNDNING

• Klimatanlaggningen ske endast anvandas for produktion av varm eller kall luft (efter val) med det enda syftek att uppnå en bekvam temperatur i omgivningen.
• En felaktig använding av anlaggningen (utomhus och inomhus) med eventuella skador som Förorsakas på personer, foremål aller djur fritar OLIMPIA SPLENDID.Free allt ansvar.

0.6 - RISKZONER

• Klimataggregaten fär inte installeras i miljöer där det finns lättantändlig gas, explosiv gas, i mycket fuktiga omgivningar (kemtvättar, växthus osv.), aller i lokaler där det finns andra maskiner som genererar en stark källa till varme, i narheten av en källa med saltvatten eller svavelhaltigt vatten.
• Använd INTE gas, bensin aller andra lättantändiga vātskor i narheten av klimatanlaggningen.

• Klimatanlaggningen har inte nagon fläkt für intag av frisk luft i lokalen, vädra genom att öppna dorrar och fönster.

• Installera alltid en automatisk brytare och se till att det finns en särskild forsörnjningskrets.

SV-10

OLIMPIA SPLENDID

1 - BESKRIVNING AV APPARATEN

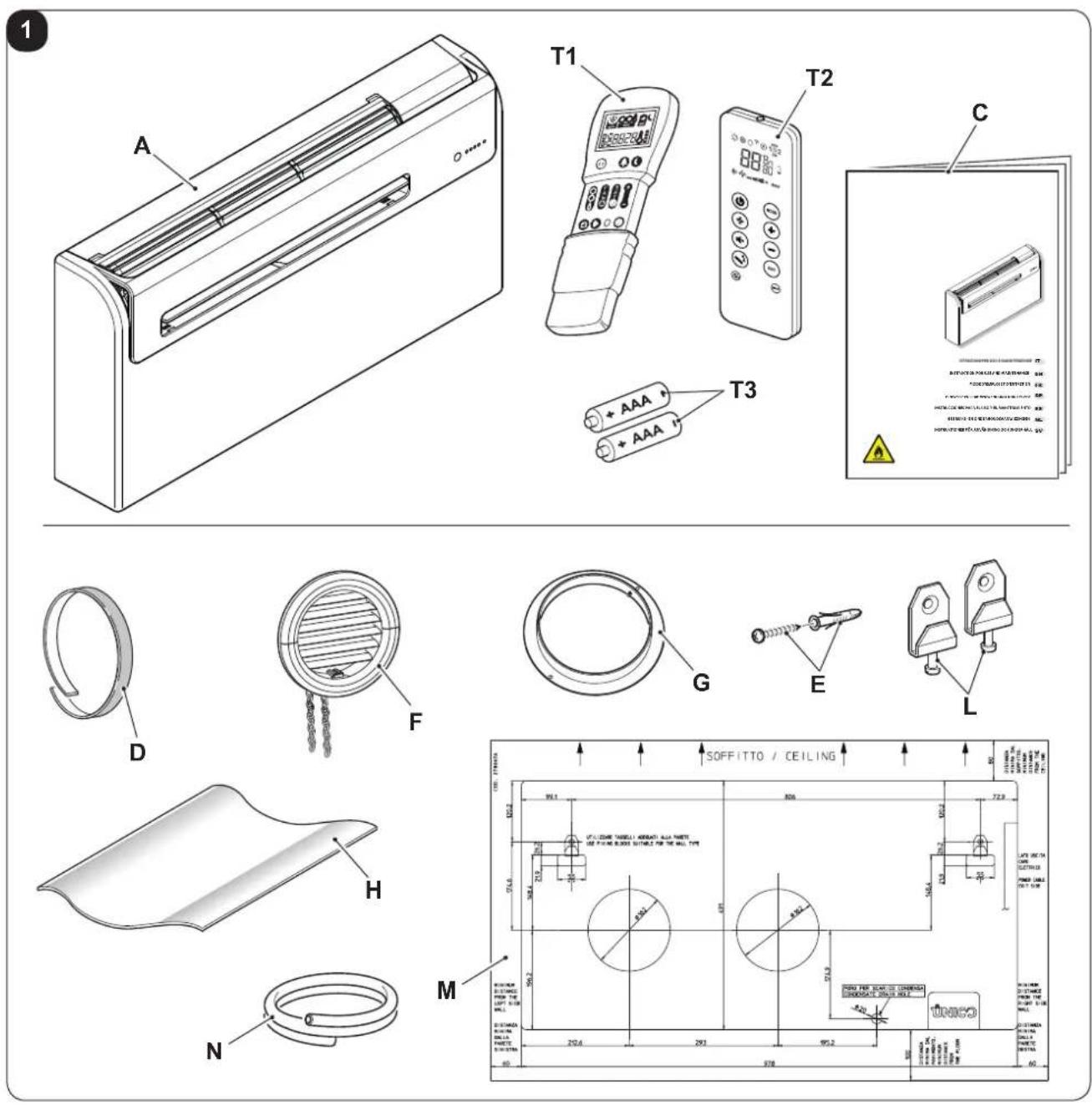

1.1 - LISTA ÖVER KOMPONENTER SOM LEVERERAS MED ANLÄGGNINGEN

Deenheter som klimatanlaggningen bestar av forpackas individuelt i kartongemballage.

Emballagen kan transporteras som enskildaenheter for hand av två personer erler lastas pa en transportvagn alla tillsammans, hög tre forpackninger dock aftersom det handlar om en inomhusenhet,ller enskilt nar det gäller en utomhusenhet.

Innan ni borjar med monteringen ske ni forsakra er om att ni har alla encheterna nara till hands.

A. UNICO Air R32-enhet
T1. Fjärkrontroll
T2. Fjärkrontroll
C. Bruks- och underhállsanvisningar + garanti
D. Isoleringstejp (2 st.)
E. Kit med skruvar och pluggar
F. Yttre galler for till- och franluft inklusive kedjor och kit for installation av galler (2 st.)

G. Inre flans (2 st.)
H. Folie for vaggr (2 st.)
L. HKrok for feste i väggen (2 st.)
M. Pappersmall for borrning av hal.
N. Kondensutloppsrö

*Kontrllera den leverade modellen

Batterierna (T3) für fjärrkontrollen, två stycken av typ AAA pa 1,5V, ar komponenter som ar nödväniga men de medfoljer inte.

1.2 - MAGASINERING

Forvara forpackningarna i ett slutet utrymme som ar skyddat mot vader och vind och placerade p plank ell er en lastpall.

VÄND INTE UPP OCH NED PÄ FÖRPACKNINGEN OCH PLACERA DEN INTE HORISONTELT

1.3 - MOTTAGANDE OCH UPPACKNING

Emballaget bestar av lampligt material och har forpackats av expertpersonal.

Enheterna levereras kompletta och i perfekt skick, trots detta sca ni gora foljande vid leverans for att kontrollera speditionens kvalitet:

a. Vid mottagande av emballagen ske ni kontrollera att forpackningen inte ar skadad. Om sa ar fallet skni ta emot varorna med forbehäll och ta foton av eventuella skador for att kunna visa de som bevis pa skadorna.
b. Packa upp och kontrollera gentemot componentlistan att varje enskild del har levererats.
c. Kontrollera alla komponenterna sa att de inte har utsatts for skada under transporten. Om sa ar fallet, skanim eddela speditoren om de eventuella skadorna senast 3 dagar after leveransen genom rekommenderat brev med framlaggande av fotobevis.
d. Var forsiktig under uppackningen och installationen av anlaggningen.

Vassa delar kan fororsaka skada, var särskilt uppmärksam på vassa kanter på strukturen och på kondensatorns och forängarens flänsar.

Ingen information angäende skador utrustningen utsatts for kan beaktas after 3 dagar fran leveransdatumet.

Domstolen i BRESCIA ar behörig vid eventuella tvister som kan komma att uppstá.

Kasta bort forpackningarna i enlighem med gallande lagstiftning for avfallsdisponering.

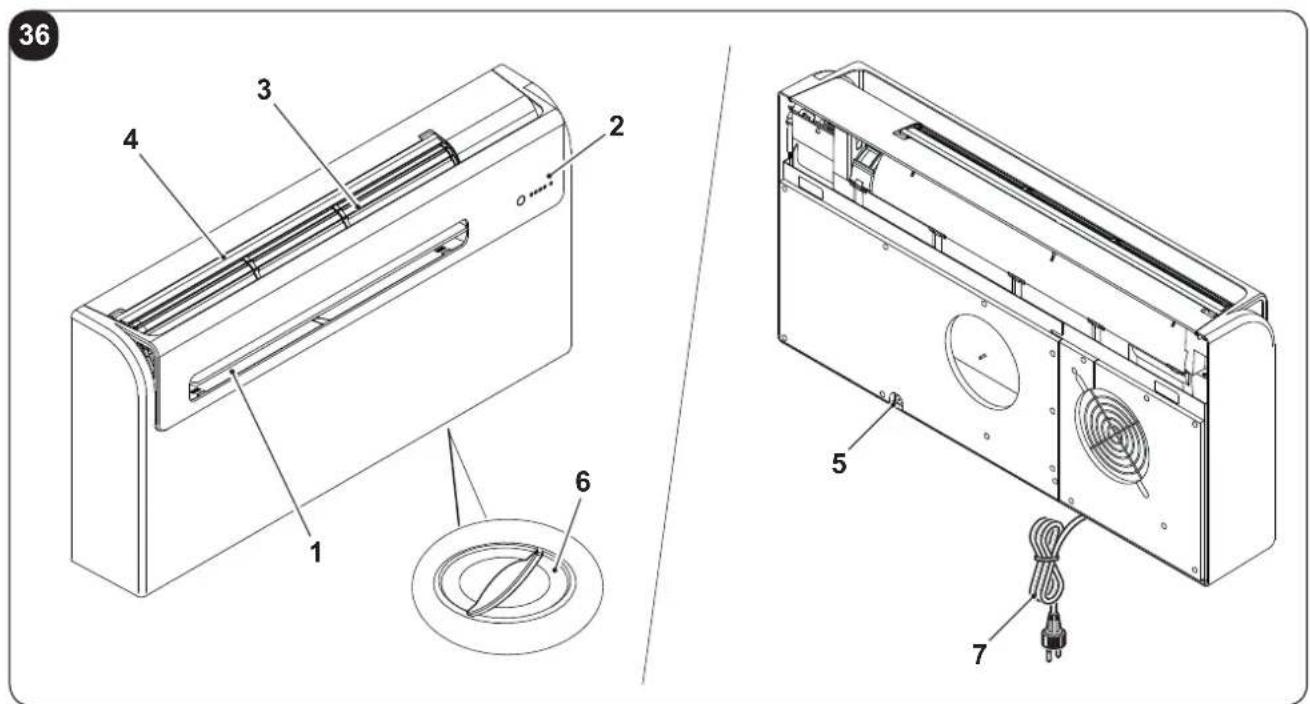

1.4 - BESKRIVNING AV APPARATENS KOMPONENTER

I figur 36 indikeras klimatanlaggningens huvuddelar.

1. Fränluftsventil (Flap)
2. Konsol für visining av funktioner och larm
3. Luftintagsgaller
4. Luftfilter
5. Lucka for atkomst till kondensutlopp
6. Lucka for atkomst till nodutlopp for kondens
7. Nätkabel

2 - INSTALLATION

2.1 - INSTALLATIONSLÄGE

Forenkorekt installation och optimal funktionsprestanda, skaininoga folja det som angesiden harhandboken.

Fösummelse att tillämpa de foreskrifter som indikerats, kan orsaka felfunktion i apparaten, frita foretaget OLIMPIA SPLENDID für allt garantiansvar och for eventuella skador på personer, djur aller foremål.

Det ar viktigt att elsystemet uppyller kraven i bestammelserna, overensstammer med de uppgifter som indikeras i de tekiska specifikationerna och ar ordentlich jordad.

SV-12

2.2 - LOKALENS STORLEK OCH EGENSKAPER DÄR KLIMATANLÄGGNINGEN SKA INSTALLERAS

• Innan klimatanlaggningen installeras maste kylbehovet for sommaren (och for vintern pa modeller med varmepump) avseende den berorda lokalen beraknas.
• Ju exaktare beräkningen ar besoinekommen Produkten att kunna fungera.
• Hanvisadirekttillgallande lagstiftningforattkunngora berakningen.
• För särskilt viktiga applicacioner rader vi er att lasa varmetekniska specialstudier.
• Savitt det ar möjigt maste ni hur som helst försöka att begränsa de större varmebehoven med foljande försiktighetsatgärder. På stora fönster som ar exponerade for solen ar det lampligt att ha gardiner inomhus som kan dras for erller annu bättre solskydd utomhus (persiennes, verandor, reflekterande tejp osv.). Den luftkonditionerade lokalen maste forbli stängd sa lang tid som möjigt.
• Undvik att tända halogenlampor med hög energiförbrukning aller andra elektriska apparater som absorberan mycket energia (ugnar, Ångstrykjärn, kokplattor osv.).

2.3 - VAL AV ENHETENS POSITION

For att upnpà basta möjiga fonction och undvika fel ellfarotillstand, maste enhetens installationsplats inomhus uppfylla foljande krav:

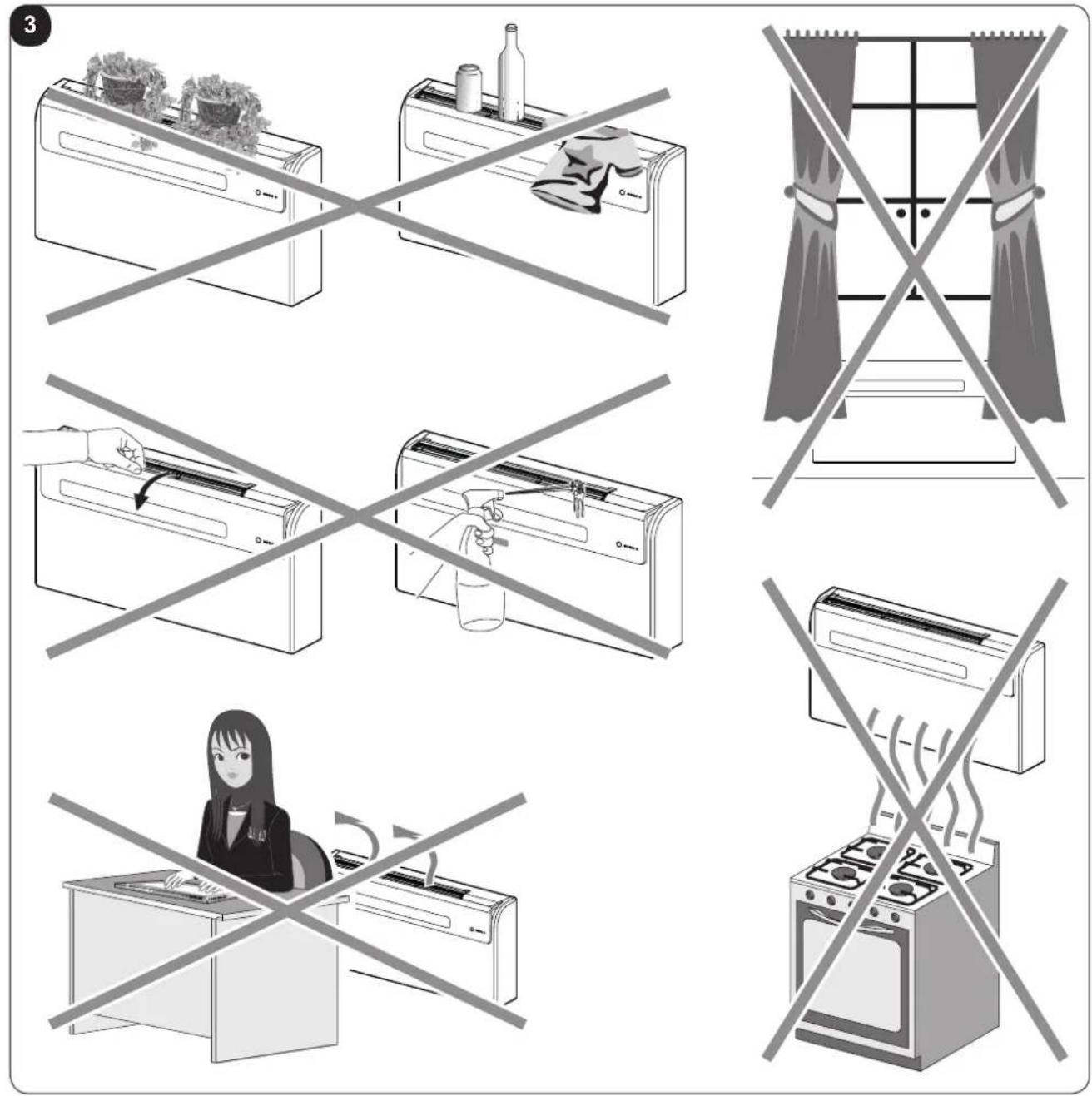

a. Utsatt inte apparaten for varme eller angkallor (fig. 3).
b. Sakerställ att utrymmet till Höger och vänster om,enheten ar minst 60~mm och minst 80~mm ovenforenheten (fig. 2).
c. Enhetens nedre ledning ske vara minst 100 mm fran golvet for lag vagginstallation. Vid vaggmontering högt upp maste avstandet fran taket vara minst 80 mm (fig. 2).
d. Den vagg dar inomhusenheten ske fasstas maste vara stabil, robust och lamplig for bara upp vikten.
e. Det skara varo mojlg ttt lamna ett nodvandigt utrymme runt encheten for eventuella underhallsinggrepp.
f. Det fär inte finnas hinder for en fri cirkulation av luften i den övre luftintagsdelen (gardiner, växter, Möbler) och for fränluften fram. Det kan orsaka sādan turbulens att anlaggningen inte kan fungera korrekt (fig. 3).
g. Spruta inte vatten aller nagen annan typ av vatskor direkt pa apparaten (fig. 3).
h. Apparaten fär inte vara placerad i ett sādant lage att luftflödet ar riktat direkt mot personerna i närhen (fig. 3).
i. Forcera aldrig oppningen av luftavledningsflansen (fig. 3).
I. Placera inte flaskor, burkar, klader, blommor ell noot annat objekt ovanp lauftintagsgallret (fig. 3).
m. Installera inte klimatanlaggningen direkt ovanpæ en hushållsapparat (tv-apparat, radio, kylskap osv.) eller ovanpæ en värmekälla (fig. 3).

Apparaten ske installeras vid en yttervagg.

När ni har identiferat den rätta platsen für installation av apparaten, i enlighet med tidigare{namenda kriterier, ske ni kontrollera att det inte finns bärande strukturer ell system (balkar, pelare, hydraulledninger, elkablar osv.) på de punkter)där ni sca borra hälen som ar nödvändiga for installationen.

Kontrollera annu en gang att det inte finns nagra hinder for en fri luftcirkulation genom de hal som sca anvandas (växter ochLov, brädbekländnad, persienner, För tatt sittande galler eller spjälverk osv.).

2.4 - MONTERING AV ENHETEN

Roren farr vara hogst 1 meter langa, de sca vara slata invandigt och de farr inte vara bjoidea. De medfoljande gallerna sca anvandas erer galler med likvardiga egenskaper.

2.4.1 - Borraḥālī vāggen

Tva hal ske borras i vaggen for att eheten ske kunna fungera, halen maste vara belagna enligt mallen och vara av diametern 162 mm.

• Det går att installerera encheten UNICO PRO INVERTER istället for en UNICO SKY-, UNICO STAR-, UNICO SMART- eller UNICO INVERTER-enhet utan att äandra de hal som redan finns i vöggen, med undantag for det lilla hålet for kondensutlopp. I södant fall, skä det isoleringsmaterial som eventuellt finns i fränluftsöppningen tas bort for att inte försämra prestandan. Det behövs ett nytt hal även for fästhällarna.
• Borringen av hal i vaggens ske utforas med ett lampligt verktyg som underlattar arbetet och undviker skador eller overdrivna störningar for lunden.

Specialborrar (sakallade karnborrar) med hegt vridmoment och en reglerbar rotationshastigkeit enigt den haldiameter som sca borras ar de basta verktygen for att borra stora hal i vaggen.

• For att undvika att det sprids mycket damm och skräp i ompivningen, kan kärnborrar kopplas till ett utsugningssystem vilket i huvudsak bestär av en dammsugare som sca anslutas till ett tillbehör (typ av sugkopp) som ska placera placeras i narheten av borrpunktten.
  Gor sa hare for att borra halet:

• Placera den medfoljande borrmallen (M) mot vagggen och respektera minimiavständen fran taket, golvet och sidovaggarna som indikeras på själva mallen och som kan hällas i ratt lage med tejp (Y) (fig. 4).

• Genom att använda en liten borr aller en syl, rita hällens mitt mycket försiktigt innan de sedan borras (fig. 4).
• Borra de två halen for till- och fränluft genom att använda en borrspets av en diameter på 162 mm für kärnborren.

Hälen skā borras med en lätt utnng nerat for att forhindra att det eventuelltkommen in vatten fran ledningarna (fig.5).

Den större delen av det bortagna materialet stöts ut utåt och var därfor försiktig sa att det inte träffar personer eller objekt som star undertill. Förattundvika sá gott det går att den utvändiga putsen går sönder ska ni vara mycket försiktiga njnborrar den sista delen av hålet och lättla lite på kärnborrens tryck.

• Borra halen som tidigare ritats ut for de pluggar som sca anvandas for faspthallarna (fig. 6).

Tillverkaren kan inte hallas ansvarig for eventuella missbedomningar av forankringens strukturella fasthet som forberetts av installmenten.

Vi uppmanar er därfor att vara mycket försiktiga nar ni gör detta eftersom om det utförs på fel satt kan det leda till allvarliga skador på personer och foremål.

• Videnheter med värmepump for vilka det inte forutsetts ett kondensutlopp som ar inbyggt i viggen (se stycket 2.4.2), maste det borras ett hal som passarar i det liae som indikeras i halmallen for att mojiggora avledning av själva kondensen.

2.4.2 - Forberedning av kondensutloppet

• For maskiner med värmepump ske det kopplas ett kondensutloppsrör (fig. 1 - ref. N) (medfoljer leveransen) till klimatanlaggningen som ske anslutas till ratt öppning (A) (fig. 7). Innan luftutloppsröret fös in sca pluggen tas bort (B) (fig. 7). En magnetventil garanterar kondensflödet frän det inre kärlet nar maxnivân uppnås.
• För maskiner med endast kylning kravs det en anslutning av roret for kondensavledning om det forutses en Funktion med laga utvändiga temperaturer (lagre an 23^ ).
• Dräneringen sker genom tyngdkraft. Därfor ar det oundvikligt att utloppsledningen har en minimilutning vid varje punkt på minst 3% . Roret som sca användas kan vara styvt eller en slang med en inre diameter på minst 16mm
• Om ledningen mynnar ut i et avloppssystem ske det foras in ett vattenlas innn roret leder ut i huvudavloppet. Vattenåset skara var belaget minst 300~mm under enhetens inlopp (fig.8).
• Om draineringsledningen tomer ut i en behallare (dunk erer annat), skni undvika att dunken hermetiskt tillsluten och framfor allt att draineringsroret forblir nedsänkt i vattnet (se fig.9).
• Hålet (J) für genomlopp av kondensröret skä alltid ha en lutning utat (se fig.10). Den exakta positionen rörinloppet skä vara placerat i forhällande till encheten definieras på halmainen.

Var försiktig i södant fall sä att det avledda vattnet inte förorsakar skador på eller hinder För objekt eller personer.

Under vinterperioden kan det harevattnet bilda isbelaggningar utvändigt.

När kondensutloppet kopplas in ske ni vara mycket försiktiga sa att ni inte klämmer gummislangen.

Vid drift på vintern med temperaturer som ar lika med uller under 0^ , ska ni forsakra er om att kondensutloppsslangen ar skyddad mot frost for att garantera dräneringen.

Vid en langre tids drift pa vintern med temperaturer som ar lagre an -5^ , ska tillvalssatsen for uppvarmning av karet installeras.

2.4.3 - Montering av luftledninger och utvändiga galler

• Efter att ha borrat halen (med kärnborren), skä ni Förä in plastfolien (H) i dem som klimatanlaggningen (fig. 11).

Klibb ut en flik pa 130 mm i folien (H) pa den langa sidan (fig. 11).

Plastfoliens langd ske vara 65 mm mindre an vaggens.

Rulla folien (H) och for in den i hålet och var noga med att skarvlinjen alltid ar vänd uppät (fig.11).

Forattskara roret (H) racker det att anvanda en vanlig kniv (fig. 11-12).

Gör sá har for att positionera de utvändiga gallren:

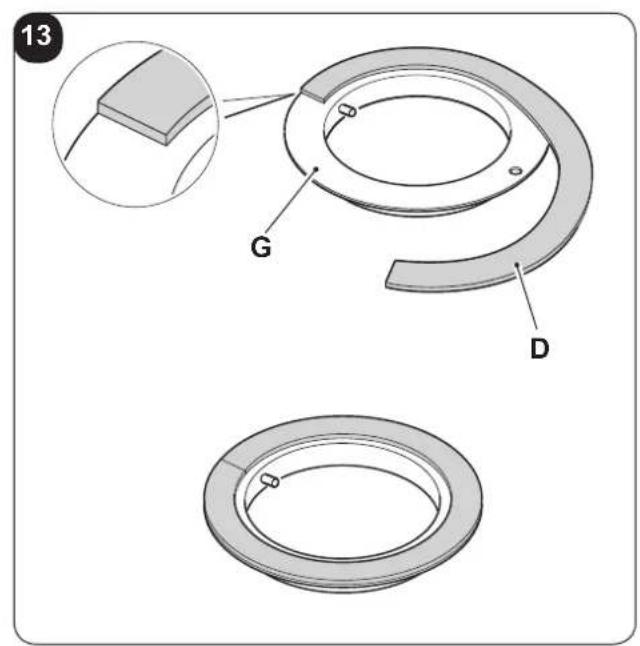

a. Applicera packningen (D) pa vaggflansarna (G) genom att se till att de stammer overens med flansensytterkant som visas i figur 13.

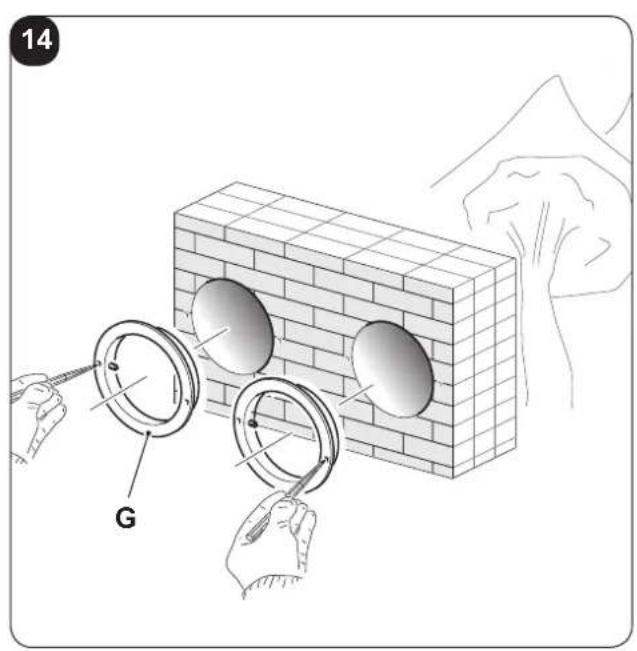

b. Fäst de två flansarna med 2 pluggar av en diameter på 6 mm med de två fästhålen i horisontellt lage (figur 14 - 15 - 16).

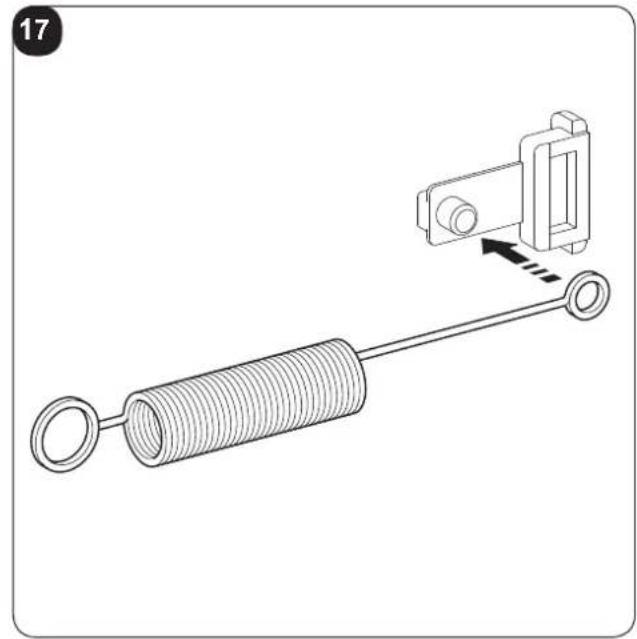

c. For in fjäderns lilla ögla med langt skaat pa pluggens pinne (pà báda componenterna) (fig.17).
d. Satt in de två pluggarna (med fjäder) frän det utvändiga gallrets främre del till dess att de klickar på plats (fig.18) och fäst sedan de två kedjorna i fjädersn stora ögla.
e. Fatta tag i de två kedjorna kopplade till gallret med en hand.
f. Vik de utvändiga gallren och grip tag i dem med din fria hand i den viktä delen och sträck in fingrarna inuti i de enskilda flänsarna (fig.19).

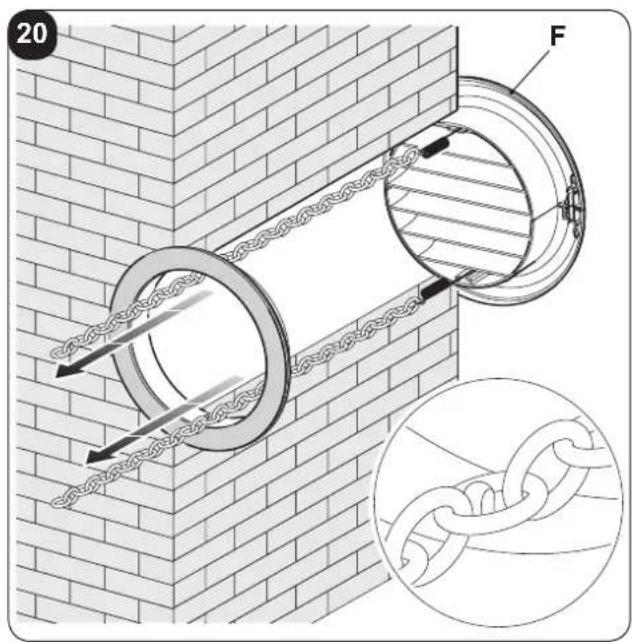

g. For in armen i roret till dess att det yttre gallret skjuter ut helt.
h. Oppna upp gallret ingen och var noga med att halla fingrarna inuti flansarna.
i. Vrid gallret till dess att flansarna ar helt horisontella och med lutningen vand nerat.
I. Dra i kedjan och sträck fjädern, haka sedan fast kedjans ring i sprinten rörgenomgangen for den inre flänsen (fig. 20).
m. Kapa av de overflodiga maskorna pa kedjorna med en tang.

Använd endast de medfoljande gallren (F), aller galler med likvardiga egenskaper.

2.4.4 - Förberedelse av hål på maskinen

Enheten ar endast konstruerad for koppling med ror for till- och franluft som ar lka med 162 mm.

Verka på de två hålen som tidigare borrats (se fig. 6) och fäst stödhällarna (L) i vöggen med de medfoljande skruvarna som hör till pluggarna (E) (fig. 21).

After att ha kontrollerat

att fathallarna ar ordentligt forankrade i vaggen,

att forinställingarna for elanslutning och kondensavledning har forberetts (om det ar nödvändigt), gär det att ansluta klimatanläggningen.

Gör sá här:

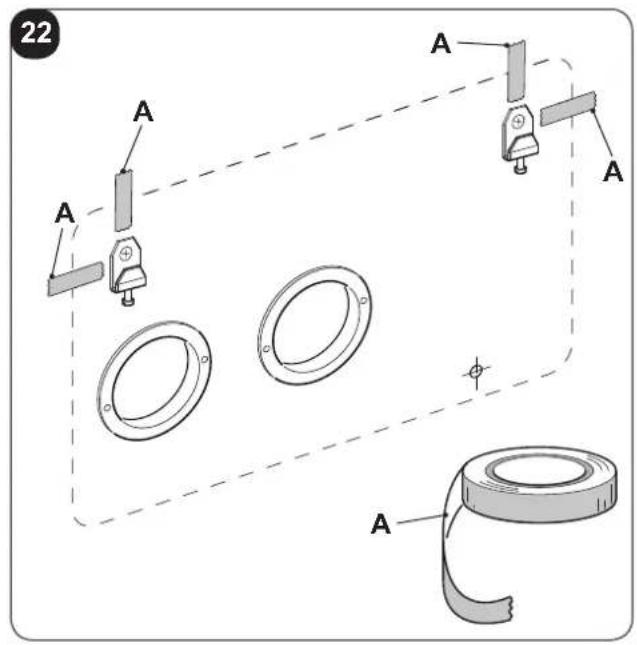

a. Applicera tejpen (A) for att ha referenspunkter for fasthakning av encheten (fig. 22).
Tejpen kan tas bort nar encheten har fästs i vöggen.
b. Lyft upp klimatanlaggningen och fatta tag i den pa bottens sidor och haka fast den i hallarna (L) (fig. 23).

Forattunderlta fasthakningsmomentet skadu luta den nedre delen aningen i riktning mot dig sjalv.

• Elanslutningen och fixeringen av kondensutloppet skagoras med genom att satta en trakil eller annat liknande objekt mellan apparaten och vaggen for att skapa ett lampligt avstand (se fig. 24).

• När det ar klart skä ni kontrollera att det inte finns nagra springor bakom apparatens baksida (Iden isolerande packningen ske sitta at ordentigt till vöggen) framforallt i området for ledningarna for till- och fränluft.

2.4.6 - Elanslutting

Apparaten ar utrustad med en natakabel med kontakt (anslutting av typ Y). Vid anvandning av ett eluttag i narheten av apparaten behöver ni inte gora nagot annat an att satta in kontakten.

Innan klimatanlaggningen anslut ske ni forsakra er om att:

Bännings- och frekvensförsörnjningsvärdena foljer det som specificeras i uppgifterna på markskylten som finns på apparaten.

• Forsörnjningsledningen ar utrustad med en effektiv jordanslutting och ar av korrekt dimension for klimatanlaggningens maxima absorption (minimitvärsnitt für kablar på 1,5mm²).

• Apparaten försörjs endast viaetttag som ar kompatibelt med den medfoljande kontakten.

Ett eventuellt byte av nätkabeln ske endast utföras av behörig teknik service aller av personal med liknande kompetens.

Det ska finnas en lamplig omnipolar brytare kopplad till apparatens nattforsorjning i enlighet med de nationella installationsbestammelserna.

Ni maste i vilket fall kontrollera att elforsorjningen ar ordentligt jordad och har lampliga overbelastnings- och/eller kortslutningssskydd (vi rekommenderar anvandning av en trog sakring av typen 10 AT aller andra anordningar med likvardiga Funktioner).

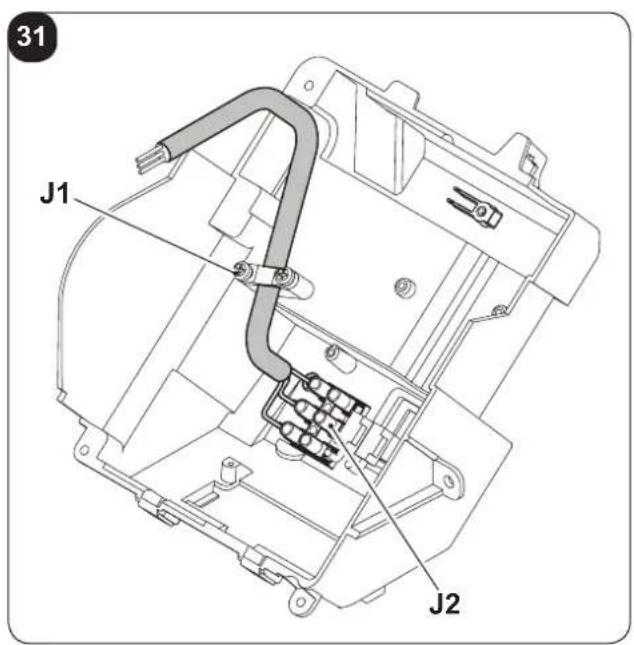

Gör sā här for att byta ut nätkabeln:

a. Lyft luftintagsgallret (3) och avlågsna e två skruvarna (1a) (fig. 27).

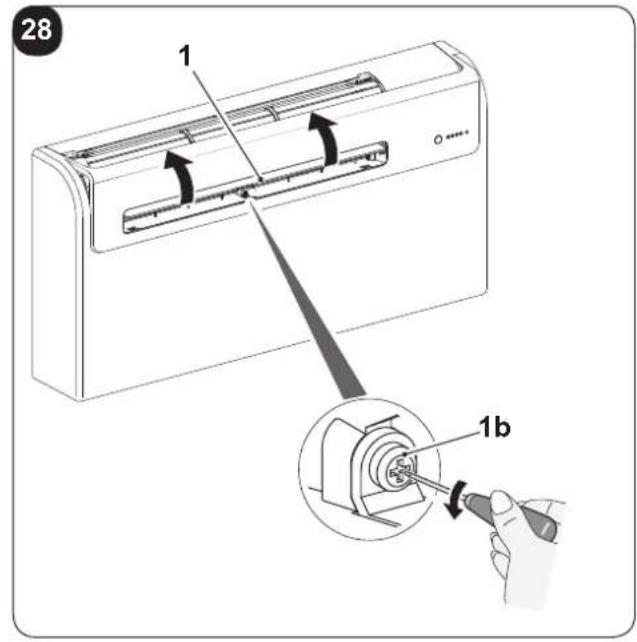

b. Oppna luckan (1) och avlagsna skruven (1b) (fig. 28).

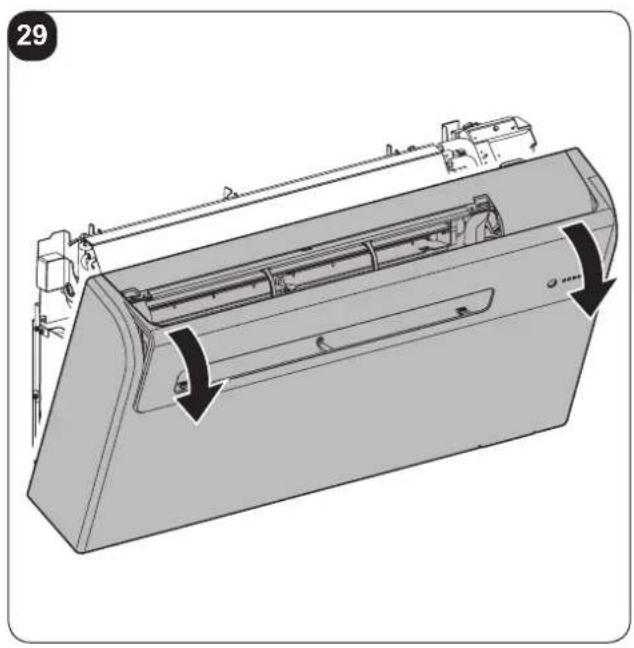

c. Avlagsna frontholjet (fig.29).

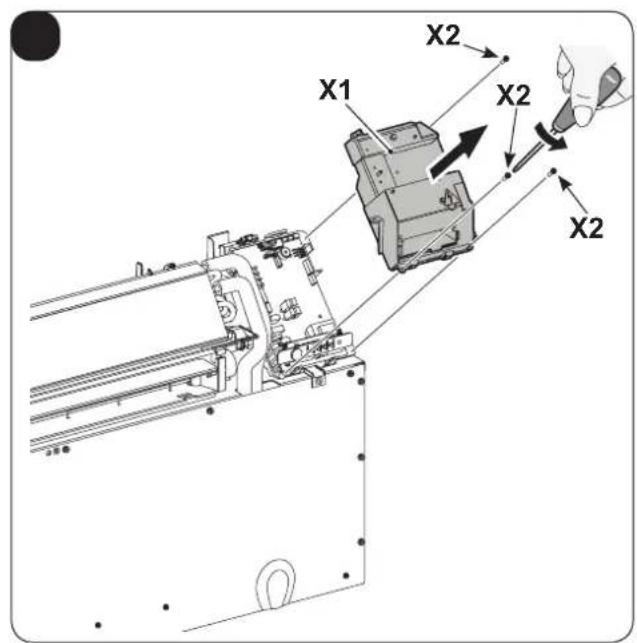

d. Lossa de tre fästskruvarna (X2) for att avlågsna fronthöljet fran elskapet (X1) (fig. 30).
e. Avlagsna elpanelen (X1) (fig. 30).
f. Lossa kabelklamman (J1) (fig. 31).
g. Lossa uttagsplintens lasskruvar (J2) (fig. 31)
h. Dra av den befindliga kabeln och satt in den nya genom att folja somma forlopp.
i. Blockera de tre kabelpolerna i uttagsplinten (J2) och dra at skruvarna (fig. 31).
I. Las fast kabeln med klamman (J1) (fig. 31).
m. Stang elpanelen ingen.
n. Montera tillbaka frontholjet pa maskinen.
o. Dra at skruvarna (1a) och (1b).

2.5 - KONFIGURATION AV HÖG/LÄG INSTALLATION

Enheten kan installeras bade i den nedre delen av vaggen (i narheten av golvet) och i den ovre delen av vaggen (i narheten av taket).

Beroende pa installationen (nara taket aller vid golvet) racker det att andra den elektroniska konfigurationen for att optimera framluftsventilens oppningsvinklar.

2.5.1 - Konfiguration av elektroniken for installation lågt eller högt upp på viggen

Gör sā här (se fig. 37):

a. Satt in kontakten i eluttaget for att forsorjia klimatanlaggningen och darmed forsakra sig om att den ar i standby-lage.
b. Kontrollera att alla lysdioder pa displayen ar slackta. tryck och hall H-knappen intryckt, nar ett bip-ljud hors,cka knappen slappas upp.
c. För att konfigurera encheten für vaggmontering högst upp trycker du på H-knappen, LED C (gul) tänds.
d. För att konfigurera encheten für vaggmontering högst upp trycker du på H-knappen, LED D (grön) tands.
e. Vänta i ett par sekunder till dess att standby-laget Återställs och kontrollera att alla lysdioderna på displayen ar släckta innan encheten startas.

Under konfigurationsfaserna for punkt (c) och punkt (d)kommen även LED D (grön) och LED A (röd) att tändas.

3 - ANVÄNDNING

3.1 - VARNINGAR

Installation och elanslutting av apparaten sca utforas av expertpersonal med behorighet som uppyller kraven i gallande lagstiftning.

Installationsinstruktionerna finns i det särskilda avsnittet ienna handbok.

Inget objektller strukturellh hinder (mobler, gardiner, vaxter, bladverk, spjalalusier osv.) farrindra det normala luftflodet bade frande inomhus- och utomhusgallren.

• Luta er inte aller annu varre sitt aldrig på klimatanlaggningens holje for att undvika allvarliga skador på de utvändiga delarna.
• Flytta inte fränluftsventilen manuell. För att utföra detta moment sca ni alltid använda fjärrkontrollen.
• Vid vattenlackage fran apparaten sca den omedelbart stängas av och natforsörjningen skakopplas fran. Ring sedan narmast auktoriserade servicecentrum.
• Under fonction i värmningsläge sorjer klimatanlaggningen periodiskt for att eliminera isen som kan bildas på det batteriet utomhus. Ienna situation fortsätter maskinen att fungera men den skickar inte varmluft till rummet.

Den harefasen kan vara fran 3 minueter till maximalt 10 minuter.

• Rengör luftfiltret regelbundet enligt beskrivningen i avsnittet om detta (4.1.2).

SV-18

3.2 - BESKRIVNING AV SIGNALKONSOLEN

Till hogeuppe paskinen sittertrycknapparna och lysdioderna varfs functorier beskrivs nedan (4.3.3).

3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN

Fjarrkontrollen som levereras med klimatanlaggningen ar det instrument som gör det möjlg att använda enheten på ett bekvamt satt.

Det ar ett instrument som sca hanteras forsiktigt och särskilt:

• Undvika att blota ner den (den fär inte rengöras med vatten aller lamnas ute i väder och vind).
• Undvik att lata den falla ner på golvet ellerHarda stotar.
  Undvik att utsatta den for direkt solljus.

Fjarrkontrollen fungerar med infrarod tekologi.

• For inte in hinder mellan fjarrkontrollen ell klimatanlaggningen under anvandning.

• Om andra apparater med fjarrkontroll anvands i omgivningen (TV, stereoanlaggnigar osv.), kan det uppsta störninger vilket kan leda till att den skickade signalen gär fforlorad.

• Elektroniska lampor och lysörkan störa signalerna mellan fjarrkontrollen och klimatanlaggningen.

• Ta ut batterierna om fjarrkontrollen inte sca användas under en langre tidsperiod.

• Fjärrkontrollens display inaktiveras after att par sekunder av inaktivitet, tryck på en valfri knapp for att Återaktivera den.

3.3.1 - Isattning av batterierna (fig. 35)

For att satta in batterierna korrekt:

a. Dra av locket till batterifacket.
b. Satt in batteriet i det särskilda facet och se till att respektera den indikerade polariteten.

Var mycket noga med att respektera polariteterna som indikeras i botten av batterifacet.

c. Stang locket korrekt.

3.3.2 - Byte av batterierna

Batterierna ska bytas ut nrj fajrrkontrollens display inte langre ar tydlig ellr den inte langre andrar klimatanlaggningens installninger.

Använd alltidnya batterier och byt ut bada.

Använding av gamla batterier aller en annan typ av batterier kan gora att fjarrkontrollen inte fungerar som den ska.

Fjarrkontrollen fungerar med två alkaliska torrcellsbatterier på 1,5V (av typen AAA.LR03) (fig. 35).

After utbyte av batterierna sca fjarrkontrollens klocka justeras.

När de val ar urladdade ske báda batterierna bytas ut och kastas bort och lámnas in vid särskilda uppsamlingsställen erler i enlighet med lokala bestämelser.

• Om ni inte anvander fjarrkontrollen under ett par veckor eller langre, ska batterierna tas ut. Eventuellt lackage fran batterierna kan skada fjarrkontrollen.
• Batteriernas genomsnittlga livslängd under normal användning ar ungefär sex manader. Byt ut batterierna nar "bip"-ljudet for mottagning av commandot fran den inomhusenheten inte langre hors, sändningslampan på fjarrkontrollen inte langre tänds.

Ladda inte och montera inte isär batterierna. Kasta inte batterierna i eld. An brinna eller explodera.

Om batterivatskan rinner ut på hud eller kläder skade tvättas noga med rent vatten. Använd inte fjärrkontrollen med batterierna som slackt.

De kemiska produkterna i batterierna kan fororsaka brännskador aller andra hällsorisker.

3.3.3 - Placering av fjärrkontrollen

• Håll fjärrkontrollen iett sändant läge att signalen kan nà apparatens mottagare (maximalt avständ ar ungefär 8 meter - med laddade batterier) (fig. 25).

Om det finns hinder (möller, gardiner, väggar osv.) mellan fjärkrontrolen och apparaten reduceras fjärkrontrollens kapacitet.

3.4 - BESKRIVNING AV FJÄRRKONTROLLEN

Fjarrkontrollen ar gransschnittet mellan användaren och klimatanlaggningen och darüber für ar det viktigt att lara sig alla dess Funktioner, hur de olica kommandona ske anvandas och vad symbolerna som visas betyder.

3.4.1 - Beskrivning av fjärrkontrollens knappar (Fig. 38-39)

B1 Aktivering/inaktivering (standby) av encheten
B2 Knapp for FunktionalgE CCONOMY/ECO
B3 Knapp for Funktionslaget nattkomfort (SILENT)
B4 Val av funktionsläe

• kylning > värmning > ventilation >

  avfuktning >automatism

B5 Ökning/minskning av ventilationshastigkeit
B6 Installling av klocka/programmering
B7 Minskning/okning av onskad temperatur/klocka/programmering
B8 Aktivering/inaktivering av luftutloppsventilens svängande Funktion
B9 Aktivering/inaktivering av luftväxlingssystem FREE COOLING (inte tillgangligt forenna modell)

B10 RESET-knapp
B11 Aktivering/inaktivering av program
B12 Val av önskad mattenhet for temperatur ^ C / ^ F genom att trycka samtidigt på knapparna B7

3.4.2 - Beskrivning av fjärrkontrollens display (Fig. 40-41)

D1 Indikering av flaktens hastigkeit aller dess automatiska Funktionslage (AUTO)
D2 Värningsläge
D3 Kyllage
D4 Avfuktningslage
D5 Luftvaxlingsfunktion (inte tillgangligt forenna modell)
D6 Nattfunktion (SILENT)
D7 Automatism Funktion
D8 Program 1
D9 Program 2
D10 Indikator for temperatur/klocka
D11 ECO-funktion aktiverad
D12 Lögsta, medel, max. ventilationshastighet
D13 Sändning av kommando pagar
D14 Installng av programmets avstangningsid
D15 Inställning av klocka/program
D16 Inställning av programmets pascalngstid
D17 Signal for urladdat batteri
D18 Tidrelä minutes
D19 Onskad temperatur/klocka/programmering

3.5 - BESKRIVNING AV KLIMATANLÄGGNINGENS FUNKTIONER

3.5.1 - Allman pascaloging och hantering av driften

Fjarrkontrollen gört det möjtigt att styra systemet.

For att sanda kommandona till klimatanlaggningen ske fjarrkontrollens framre del vara vand i riktning motenhetens konsol.

Mottagningen av det skickade kommandot bekräfts genom avgivandet av en ljudsignal.

• Det största avstånedt mellan fjärrkontrollen och encheten är 8 meter for att kommando ska kunna mottas (med laddade batterier).

3.5.2 - ECO-knapp

Genom att trycka pa knappen B2 pa fjarrkontrollen aktiveras energibesparingsfunktionen som automatiskt optimizerar maskinens Funktioner pa displayen visas symbolen D11.

3.5.3 - Påslagning/avstängning av apparaten

Tryck pa knappen B1 pa fjarrkontrollen for att aktivera ell er inaktivera (standby) klimatanlaggningen. Enhetens kontrollsystem ar forsett med ett minne, ina installingngar gär daffor fiorade narr enhen stangs av.

Vid en langre periods stopp ske encheten stängas av genom att koppla fran huvudströmbrytaren aller dra ut kontakten ur eluttaget.

3.5.4 - Funktion i laget "Kylning"

Genom att anvanda detta funktionslage avfuktar och kyler encheten ner omgivningen.
- För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D3 für detsamma visas på displayen.
I det har funktionslaget garet det att stalla in den onskade temperatures on flaktens hastiget.

After tre minuter (som maximal tid) fran aktiveringen av det har Funktionslaget startas kompressorn och enheten bocrjar att sprida kalluft.

• Starten av kompressorn indikeras av att LED B (grön lampa) på konsolen tänds (fig.37).

3.5.5 - Funktion endast i laget "Avfuktning"

Genom att anvanda detta functionslage avfuktar eheten omgivningen.
Aktivering avenna Funktion ar sarskilt anvandbar under mellansasongerna, dvs. under de dagar (till exempl, nar det regnar) narettemperaturen pafet hela taget ar behaglig men den mycket hoga fuktigheten ar lite besvarlig.
I det har faktionslaget ignoreras bade inställingen av omgivningstemperaturen och inställingen av flaktens hastigkeit som alltid visar sig motsvara minimihastigheten.
Därfor forsvinner alla indikationer om temperatur och flakthastighet på fjarrkontrollens (fig.E) display.
- För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D4 och den automatiska ventilationens symbol D1 visas på displayen.
I det har laget ar det normalt att apparaten fungerar intermittent.

3.5.6 - Funktion endast i laget "Ventilation"

• Genom använding av detta funktionsläge utfor inte encheten nàgon átgård varken for temperaturen ellr for luftfuktigheten i omgivningen.
• För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D1 für automatisk ventilation visas på displayen.

• I det här faktionslåget, beroende på temperaturen innate i lokalen och den önskade inställda temperaturen, regleras systemets temperatur och fläktens hastigkeit automatiskt (med undantag für funkti "avfuktning").
• För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D7 für detsamma visas på displayen.

Genom att anvanda detta functionslage varmer encheten upp omgivningen. Denna Funktion ar endast tillganglig for modellerna med varmepump (HP).
- För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D2 für detsamma visas på displayen.
I det här faktionslåget gär det att ställa in den önskade temperaturen och fläktens hastigkeit. Efter tre minuter (som maximal tid) frän aktiveringen av det här faktionslåget startas kompressorn och,enheten börjar att sprida varm luft.
- Starten av kompressorn indikeras av att LED B (grön lampa) på konsolen tänds (fig.37).

Enheten sörjer periodiskt für att frosta av batteriet.

Under hela den harfasen skickar inte klimatanlaggningen varlmluft utirummet aven om de olica inomhusdelarna forblir paslagna med undantag for luftflakten.

När utomhustemperaturerna ar laga kan det uppsta fördröjningar i overgangen fran lagsta hastighet till medel- eller maxhastighet fran det ögonblick som signalen skickas med fjarrkontrollen.

Liknande fordrojningar kan uppsta vid aktiveringen den rorliga deflektorns oscillering.

Efter enchetens avstängning forblir den interna fläkten i Funktion i ytterligare ett par sekunder och direfter stannar den och båda luftventilerna stängs.

3.5.9 - Kontroll av luftflödets riktning

Tryck pa knappen B9 pa fjarrkontrollen for att aktivera/inaktivera den rorliga deflektorns kontinueregla svangning i luftutloppet (fig.36 - rif. 1).
När den kontinuerveriga svängningen ar aktiverad, gör ännu en tryckning på knappen B9 det möjlg att blockera deflektorn for att erhälla den önskade vertikala riktningen for luftflöde

Den rörliga deflektorns position fär aldrig forceras manuellt.

3.5.10 - Kontroll av fläktens hastigkeit

Flaktens hastigkeit styrs via knappen B5 (pá fjärkrontrollen).
- Genom att tryck flera gänger på den här knappenalandras hastigheten foljande sekvens: Låg > Medel > Hög > Automatism.
- Desto högre den inställda hastigheten ar desto större ar enhetens kapacitet, men den ar inte sa tystgaende.
Genom att stallainhastigheten till Automatisk reglerarmikroprocessorn paenheten hastigheten automatiskt och haller den annu Hogre ju storre skillnad det ar mellan temperaturen i omgivningen och den installda temperaturen.
- Hastigeten reduceras alltid automatiskt i takt med att omgivningstemperaturen narmar sig den installda temperaturen.
I avfuktningslaget gär det inte att styra hastigheten eftersom apparaten endast kan fungera på låg hastigkeit.

3.5.11 - Knapp for nattkomfort (SILENT)

For att aktivera detta funktionslage trycker du pa knappen B3 pa fjarrkontrollen pa displayen visas symbolen D6.
Aktiveringen av Funktionen nattkomfort SILENT gör det möjlg att erhälla mange olica resultat:

• gradvis ökning av den installda temperaturen under kylning
• gradvis minskning av den inställda temperaturen for värmning (endast HP-modeller)
• reducingeravapparatensIjudniva

• besparing av ström under natt Förbrukningen

• För aktivering av Funktionen nattkomfort mästeni Först välj funktnslaget och den önskade temperaturen, aktivera sedan Funktionen nattkomfort genom att trycka på knappen B3.

• Knappen für nattkomfort bör idealiskt sett aktiveras precis innan ni gär och lagger er.
• I kyllaget bibehálls den installda temperaturen i en timme after aktiveringen av knappen nattkomfort. Under de paföljande två timmarna ökas inställningen gradvis, medan fläktens Funktion ar installd på låg hastighet.
• After den andere timmenändras inte temperaturinställingen och fläktinställingen ytterligare.

• I uppvärmningslåget bibehálls den installda temperaturen i en timme after aktiveringen av nattkomfort. Under de paföljande två timmarna minskas installningen gradvis, medan fläktens Funktion ar installd på låg hastighet.

• After den andra timmen ändras inte temperaturinställningen och flaktinställningen ytterligare.

• Knappen für nattkomfort ar inte tillganglig für användning bara i avfuktning och ventilation.
• Knappen für nattkomfort ar kan uteslutas nar som helst (helst vid uppvaknande) genom att trycka pa knappen igen B3.
  Nollstall nu temperaturinställingarna och fläktens hastigkeit som ställdes in innanenna Funktion aktiverades.

3.5.12 - Installng av timern

• Apparatens logik gör det möjlg t for användaren att utnyttja tv olica timer-program (se stycket 3.5.14), tack vare vilka encheten kan inaktiveras och aktiveras (eller vice versa) på onskade cider (till exempel, gär det att aktivera den en kort stund fore forutsedd hemkomst for att komma hem till en behagligare temperatur i hemmet).
• Om du önskar använda dessa Funktioner skä du Först och främst ställa in den exakta tiden (se stycket 3.5.13) och därefter ställa in timem på de önskade tiderna.

3.5.13 - Installng av klocka och timer (T1)

Forattstalla in tiden skanitfjarrkontrollen till hjalp sa har:

a. Tryck paknappen B6 (SET TIMER) till dess att indikationen for timmar h (D10) visas pa displayen.
b. Med knapparna B7 (+ och-) staller du in timme.
c. Tryck pa knappen B6 till dess att indikationen for minuter m (D10) visas pa displayen.
d. Med knapparna B7 (+ och-) ställer du in minuterna.
e. Tryck på knappen B6forall memorisera tiden och fortsättamed programmeringen av timern.

3.5.14 - Installng av klocka och timer (T2)

For att stalla in tiden skanitfjarrkontrollen till hjalp sa har:

a. Tryck på knappen B6 (SET TIMER) till dess att indikationen for timmar h (D10) visas på displayen.
b. Med knapparna B7 (+ och-) staller du in timme.
c. Tryck pa knappen B6 till dess att indikationen for minuter m (D10) visas pa displayen.
d. Med knapparna B7 (+ och-) ställer du in minuterna.
e. Tryck på knappen B6forall memorisera tiden och fortsettamed programmeringen av timern.

3.5.15 - Inställning av timerns tider (PROGR. 1 och PROGR. 2) (T1)

Det gär att ställa in ett eller bada timer-programmen.

For att ställa in apparatens aktiverings- och inaktiveringstider i de två programmen ska du använda fjarrkontrollen och göra sá har:

a. Tryck en eller flera ganger pa knappen B6 (SET TIMER) till dess att symbolen (D8a) (aktiveringstid for det 1:a programmet) visas pa displayen.
b. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanlaggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minutes.
c. Tryck en aller flera ganger pa knappen B6 (SET TIMER). Pa displayen visas symbolen (D8b) (inaktiveringstid for det 1:a programmet).
d. Med knapparna B7 (+ och -) ökar eller minskar du den tidningar du vill att klimatanlaggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) År 30 minutes.
e. Tryck igen pa knappen B6 (SET TIMER). På displayen visas symbolen D9a) (aktiveringsid for det 2:a programmet).
f. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanlaggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) ar 30 minutes.
g. Tryck igen pa knappen B6 (SET TIMER). Pà displayen visas symbolen (D9b) (inaktiveringstid for det 2:a programmet).
h. Med knapparna B7 (+ och -) ökar eller minskar du den tidningar du vill att klimatanlaggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) År 30 minutes.
i. For att gà tillbaka till det normala Funktionsläget trycker du en uller flera gänger på knappen B6 (SET TIMER) till dess att alla symbolerna forenna inställning slacks på displayen.

3.5.16 - Inställning av timerns tider (PROGR. 1 och PROGR. 2) (T2)

Det gär att ställa in ett eller bada timer-programmen.

For att stalla in apparatens aktiverings- och inaktiveringstider i de två programmeska du anvanda fjarrkontrollen och gora sa har:

a. Tryck en aller flera ganger pa knappen B6 (SET TIMER) till dess att symbolen 1 (D8) (aktiveringstid for det 1_a programmet) och symbolen ON (D16) visas pa displayen.
b. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanlaggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) År 30 minutes.
c. Tryck en aller flera ganger pa knappen B6 (SET TIMER); till dess att symbolen 1 (D8) (aktiveringstid for det 1:a programmet) och symbolenOFF (D14) visas pa displayen.
d. Med knapparna B7 (+ och -) ökar eller minskar du den tidningar du vill att klimatanlaggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) ar 30 minutes.
e. Tryckigen på knappen B6 (SET TIMER) till dess att symbolen 2 (D9) (aktiveringstid für det 2:a programmet) och symbolen ON (D16) visas på displayen.
f. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanlaggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minutes.
g. Tryckigen på knappen B6 (SET TIMER) till dess att symbolen 2 (D9) (aktiveringstid für det 2:a programmet) och symbolen OFF (D14) visas på displayen.
h. Med knapparna B7 (+ och -) ökar eller minskar du den tidningar du vill att klimatanlaggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) ar 30 minutes.
i. För att gå tillbaka till det normala Funktionslaget trycker du en uller flera gänger på knappen B6 (SET TIMER) till dess att alla symbolerna forenna inställning släcks på displayen.

3.5.17 - Aktivering och inaktivering av timern

När timerns program väl har ställts in gär det att aktivera dem aller ej after behov.

Aktiveringen kan avse ett av de tva programmen aller bada.

I synnerhet, varje gäng som knappen B11 (aktivering av programmen) trycks in änderas situationen enligt följande:

Aktivering endast av det 1:a programmet.
Aktivering endast av det 2:a programmet.
Aktivering av det 1:a och det 2:a programmet.
Inaktivering av bada programmen.

3.5.18 - Aterställing av fjärrkontrollens alla Funktioner (endast for fjärrkontroll T1 - Fig.38)

Genom att trycka på knappen B10 (RESET) nollställs fjärkrontrollens alla inställninger.

Detta gorr att alla timerns tidsinstallningar som har sparats i fjarrkontrollen annulleras och fjarrkontrollen aterstaller alla fabriksinstallningarna.

Genom att trycka pa knappen B10 pa displayen visas alla de symboler som indikeras i och gör det pa sà satt möjigt att kontrollera själva displayens integritet.

3.5.19 - Hantering av apparaten om fjärrkontrollen inte ar tillganglig

Om fjarrkontrollen tappas bort, batterierna laddas ur ell er vid felfunktion, kan klimatanlaggningen endast fungera i automatiskt lage genom att trycka pa mikrobrytaren som sitter under hallet pa konsolen med ett vasst objekt.

Foratt stanga av klimatanlaggningen trycker du pa mikrobrytaren igen.

Frán det ögonblick som fjärkrkontrollen blir tillganglig ingen, ska den normala kontrollen av klimatanlaggningen áterstallas genom att ge ett valfritt kommando via fjärkrkontrollen.

3.7 - RÄD FÖR ENERGIBESPARING

Nedan ger vi nagra enkla rad for en reducering av forbrukningen:

• Häll alltid filtren rena (se kapitlet om underhäll och rengöring).
• Hall dorrarna och fönstren stängda i lokalen som sca luftkonditioneras.
• Undvik att solljus trangler in i rummet (vi rekommender att ni anvander gardiner, drar ner spjalalusierna erler stanger persiennerna).
• Tapp inte tillenheternas luftflodesvagar (i in- och utlopp). Utover att anlaggningen pa satt inte uppnpr en optimal kapacitet, äventyraret den dess korrekta Funktion och risk for irreparabla fel pa encheten.

4 - RENGÖRING OCH UNDERHÄLL

Innan ni gär vidare med nàgon typ av underhálls- och rengöringsingrepp ska ni alltid försäkra er om att ha stängt av anlaggningen med hjälp av fjarrkontrollen och att ha dragit ut kontakten ur eluttaget (eller att ha ställt huvudströmbrbrytaren högst upp i läge "0" OFF).

Rör inte vid enchetens metalldilar nar luftfiltren tas ut.
r mycket vassa. Risk für skärskador eller sare.

4.1 - RENGÖRING

4.1.1 - Rengöring av apparaten och fjärrkontrollen

Använd en torr trasa für att rengöra apparaten och fjärrkontrollen (fig. 26).

Det gár att använda en trasa fuktad med kallt vatten for att rengöra apparaten om den ár mycket smutsig.

Sug upp mellan inloppsgallren och luftutloppet (fig. 26).

Använd inte en trasa som behandlats med kemiska medel aller som är antistatisk für att rengöra apparaten.

Använd inte bensin, Lösningsmedel, polermedel aller liknande rengöringsmedel. Denna typ avprodukter kan göra att plastytorna:går sönder aller deformeras.

For att garantera en effektiv intern luftfiltrering och en god functiOn av klimatanlaggninger maste luftfiltret rengoras periodiskt aller nAR LED A (rod lampa) pa encheten tands.

a. Koppla frán apparatens elförserjning.
b. Stang av encheten och vanta tills luftintagsventilen stangs.
c. Haka av och dra ut luftintagsfiltret manuellt (3) (fig. 33).

På modellen UNICO Air INVERTER 25 HP - 25 SF EVA finns det två filter som skå hakas av och dras ut (fig. 34).

d. Tvatta och torka filtren ordentligt.
e. Satt tillbaka filtren i deras ursprungslage.

Foratt inaktivera LEDA (om tand) after att ha rengjort och satt tillbaka filtre, sca ni elansluta enheten genom atttrycka enkort stund pa aterstallningsknappen H med hjalp avett vasst foremal.

Om ni forutser att inte anvanda apparaten under en langre tidsperiod, gor sa har:

a. Nollställ luftkonditioneraren och koppla frän forsörjningen.
b. Ta ut batterierna ur fjarrkontrollen.

Forsok inte att reparera apparaten själva.

4.2.1 - Periodiskt unterhalb

Klimatanlaggningen har utformats sa att det lopande underhallet reduceras till ett minimum.

Faktum ar att det endast de rengöringsmoment som räknas upp nedan behöver utforas:

• Rengöring eller tvättning av luftfiltret varannan vecka eller varje gang som den relativà röda lysdioden tänds (arbetsmoment som kan utforas av användaren, se användarhandboken).
• Rengöring av kondensbatteriet och av kondensens hanteringssystem.

Denna typ av arbetsmoment ske utforas periodiskt av behorig tekniik personal och med en frekvens som ar beroende av installationsplatsen och anvandningens intensitet.

Beroende på mängden av smuts kan ni begränsa er till en torrengöring (genom att blåsa med en batterikompressor och kar och rengöra med en mjuk borste och vara noga med att inte deformera flänsarna) aller utföra en mer genomgäende rengöring, även en tvätt med särskilda rengöringsmedel.

Innan ni länar byggplatsen ar det bra att samla upp emballagen och ta bort alla spár av smutsbelaggningar som bildats pa apparaten under monteringen med en fuktig trasa (fig. 24).

Dessa moment som logiskt sett inte ar strikt oundganglia gör det hur som helst möjigt att fä de som har installerat apparaten att se mer professionlla ut i användarens ögon.

For att undvika att anvandaren onodigt behover ringa for support innan donne lamnar byggplatsen, ar dessutom bra att gora foljande:

• illustrera innehallet i instruktionshandboken for anvandaren,
• illustrera de metoder som ske anvandas for att rengora filtret,
• tydliggör近视 och hur att auktoriserat assistanscentrum skakonsulteras.

4.2.2 - Uttömming av kondensvatten vid nödläge

Om det skulle uppsta fel i kondensvattenhanteringssystemet stannar klimatanlaggningen och rapporterarlarmstatus genom att LED A, LED B och LED C (fig.46). Tänds intermittent

For att kora maskinen tilfälligt i vänan på att supporttjansten anländer går det avleda vattnet med foljande enkla moment (fig. 32):

Innan ni gär vidare ske ni alltid försäkra er om att ha stängt av anlaggningen med hjälp av fjarrkontrollen och att ha dragit ut kontakten ur eluttaget (eller att ha ställt huvudströmbrytonhögst upp i läge "0" OFF).

a. Ta av locket (6a) och var noga med att forst stalla en stor behallare darunder (minst fem liter) for att samla upp vattnet.
b. Nar felet har atgardats kommer supportjänsten att sörja for att stänga avledningsledningen igen.

SV-30

4.3.1 - Felsökning

For anvandaren ar det mycket viktigt att kunna kanna ingen eventuella avvikelser erler funktionsfel vad galler apparatusens forutsedda beteenden i dess normala drift.

De vanligaste felen kan användaren dessutom själv enkelt átgärda (se stycket 4.3.5: Fel och átgärder).

For alla andra signaleringar (se stycket: 4.3.3 - 4.3.4) det ar alltid nödvändigt att kontakta teknik service"

Varje forsök till reparation som utförs av iche behörig personal gör att garantin omedelbart upphör att gälla.

4.3.2 - Funktionaspekter som inte sca betraktas som fel

Under normal Funktion kan foljande uppsta:

a. Kompressorn startar inte om innan en viss period har (cirka tre minuter fran foregående stopp).

• I apparatusens Funktionsglogik har det forutsetts en fordrojning mellan ett kompressorstopp och dess paföljande omstart for att skydda kompressorn fran alltfor frekventa aktiveringar.

b. Under drift av encheterna med varmepump i varrningsfasen kan spridningen av varm luft ske ett par minuter after aktiveringen av kompressorn.

• Om fläkten skulle starta samtidigt som kompressorn sökommen det under de Första driftsminuterna att flöda ut overdrivet mycket kall luft i omgivningen (vikket kan vara störande for personerna i rummet) aftersom apparaten ännu inte ár i full driftsläge.

4.3.3 - Konsolens ljussignaler

Om klimatanlaggningen blockeras tänds lysioderna für Att ge signal om larn enigt tabellen "TAB1".

Kontakta ett Olimpia servicecent

H Serviceknapp (RESET).

G Infrarod mottagare.

SV-31

Tabell "TAB1"

BESKRIVNING	LED D grön	LED C gul	LED B grön	LED A röd
Signal om att maskinen är i standby OFF OFF OFF
Signal om att maskinen är i Funktion ON x x x
Signal om aktivering av timer, maskin i vänteläge OFF ON OFF OFF
Signal om aktivering av timer, maskin i Funktion ON ON x x
Signal om pâslagning av kylkompressorn	ON	x	ON	x
Signal om det eventuella behovet av att rengörä luftfiltret.	ON	x	x	ON
ON: tänd lysdiod - OFF: slättct lysdiod - x: neutral

4.3.4 - Konsolens larm

Vid ett larm blinkar lysioderna enligt vad som indikeras i tabellen "T2".

Om ett av foljande larm pa displayen finns kvar i mer an tre minuter ska ni kontakta ett Olimpia serveicecenter.

Tabell "TAB2"

BESKRIVNING	LED D grön	LED C gul	LED B grön	LED A röd
Extern lufttemperaturprobe fel	x	x	0	1
Kondensortemperaturnd fel	x	x	0	2
Inloppstemperaturnd fel	x	x	0	3
Kompressorströmskydd	x	x	0	4
Kommunikationsfel	x	x	0	5
Överström av kraftledningen	x	x	0	6
Kompressorströmkydd inte lämpligt	x	x	0	7
Power board DC spänning problem x x 0	8
Aktuell avvikelse	x	x	0	9
Kondensatons temperatur für hög	x	x	1	0
UIPM-skydd	x	x	1	2
EEPROM reading error	x	x	1	3
EEPROM writing error	x	x	1	4
Für hög inloppstemperatur	x	x	1	7
Rumstemperaturprob är felaktig	0	1	0	0
Förångarens temperaturprob är felaktig	0	2	0	0
Förångarens temperatur für lög	0	3	0	0
Förångarens temperatur für hög	0	4	0	0
Kommunikationsfel	0	5	0	0
Förångare av fläktmotorens fel	0	8	0	0
Vattenivällarm	1	1	0	0
1-9: antal blinkningar (1 blinkning = 1 sekund på, 1 sekund av) - 0: släckt lysdiod - x: neutral

Felfunktion Orsak Vad	behöver göras?
Apparaten startar inte Strömavbrott	Vänta tills strömmen Återställs.
	Enheten har kopplats frän strömförsörjningen.	Kontrollera att kontakten är insatt i vagguttaget.
	Säkringen aller termoskyddet är utlöst.	Byt ut säkringen aller Återställ termoskyddet.
	Fjärrkontrollens batterier kan vara urladdade.	Byt ut batterierna.
	Den tid som ställts in med timern kan vara felaktig.	Vänta aller annullera timerns inställning.
Apparaten kyler inte/värmer inte tillräckligt	Felaktig temperaturinställning. Ställ in temperaturen på korrekt sätt. Konsultera kapitlet "Användning av fjärrkontrollen".
	Luftfiltret är smutsigt. Rengör luftfiltret.
	Dörrarna aller fönstren är öppna. Stäng dörrarna aller fönstren.
	Uttagen für de inomhus- erler utomhusenheternas inlopps- erler utloppsluft är blockerade.	Taatorybort tilltäppningarna och starta sedan om anlaggningen.
Om problemet inte har ätgårdats,kontakra närmaste teknik servicecentrum.Tillhandahälla detaljerad information om felfunktionen och om enchetsmodellen.

5 - TEKNISKA DATA

Vad gäller de tekniska uppgifterna som förtecknas nedan, konsultera märskylten som ar anbringad påprodukten.

Nätspanning
- Maximal absorberad effekt
- Maximal absorberad strom
- Kyleffekt
Kylgas
- Holjenas skyddsgrad
Max.arbetstryck
Apparaten ar hermetiskt forsluten. Innehaller fluorerad vaxthusgas R32

UNICO Air INVERTER 20SF-20HP EVA

• Storlek (bredd. x hojd x djup) mm 980 x 490 x 160
  Vikt (utan emballage). kg 37

UNICO Air INVERTER 25SF-25HP EVA

• Storlek (bredd. x hojd x djup) mm 980 x 500 x 160
  Vikt (utan emballage). kg 38

GRÄNSFÖRHÄLLANDE FÖR FUNKTION	INRE OMGIVNINGSTEMPERA- TUR	YTTRE OMGIVNINGSTEMPE- RATUR
Högsta driftstemperatur under kylning	DB 35°C - WB 24°C DB 43°C	C - WB 32°C
Lögsta driftstemperatur under kylning	DB 18°C DB -10°C
Högsta driftstemperatur under värmning	DB 27°C DB 24°C - WB 18°C
Lögsta driftstemperatur under värmning	--- DB -15°C

---

OLIMPIA SPLENDID spa via Industriale 1/3 25060 Cellatica (BS) www.olimpiasplendid.it [e-mail]
