Unico AIR 25 HP - Climatizzazione OLIMPIA SPLENDID - Manuale utente e istruzioni gratuiti

Marca	Olimpia Splendid
Modello	Unico AIR 25 HP
Tipo di prodotto	Climatizzatore monoblocco a parete con pompa di calore
Dimensioni (L × A × P)	980 × 500 × 160 mm
Peso (senza imballo)	38 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Gas refrigerante	R32 (fluorurato, GWP = 675)
Modalità di funzionamento	Raffreddamento, Riscaldamento, Deumidificazione, Ventilazione, Automatico
Funzioni speciali	ECO, Silenzioso (benessere notturno), Timer programmabile, Oscillazione della ventola, Free cooling (non disponibile)
Telecomando	Infrarossi, portata max 8 m
Filtro aria	Lavabile, pulizia ogni 2 settimane
Temperature di funzionamento (raffreddamento)	Interno: 18-35 °C, Esterno: -10 a 43 °C
Temperature di funzionamento (riscaldamento)	Interno: max 27 °C, Esterno: -15 a 24 °C
Installazione	A parete, fori da 162 mm, distanza minima 60 mm laterale, 80 mm superiore
Protezione	Messa a terra obbligatoria, interruttore 10 A, sicurezza bambini
Manutenzione periodica	Pulizia filtro a cura dell'utente, manutenzione batteria a cura del tecnico
Pile del telecomando	2 × AAA 1,5 V (non fornite)

Domande frequenti - Unico AIR 25 HP OLIMPIA SPLENDID

Come pulire il filtro dell'aria?

Scollegare l'apparecchio, rimuovere il filtro sollevando la griglia, lavarlo con acqua tiepida, asciugarlo completamente e rimetterlo al suo posto. Per azzerare il LED, premere il pulsante H con un oggetto appuntito.

Come sostituire le pile del telecomando?

Rimuovere il coperchio del vano pile sul retro del telecomando. Inserire due pile AAA da 1,5 V rispettando le polarità. Richiudere il coperchio. Sostituire le pile non appena il display si affievolisce.

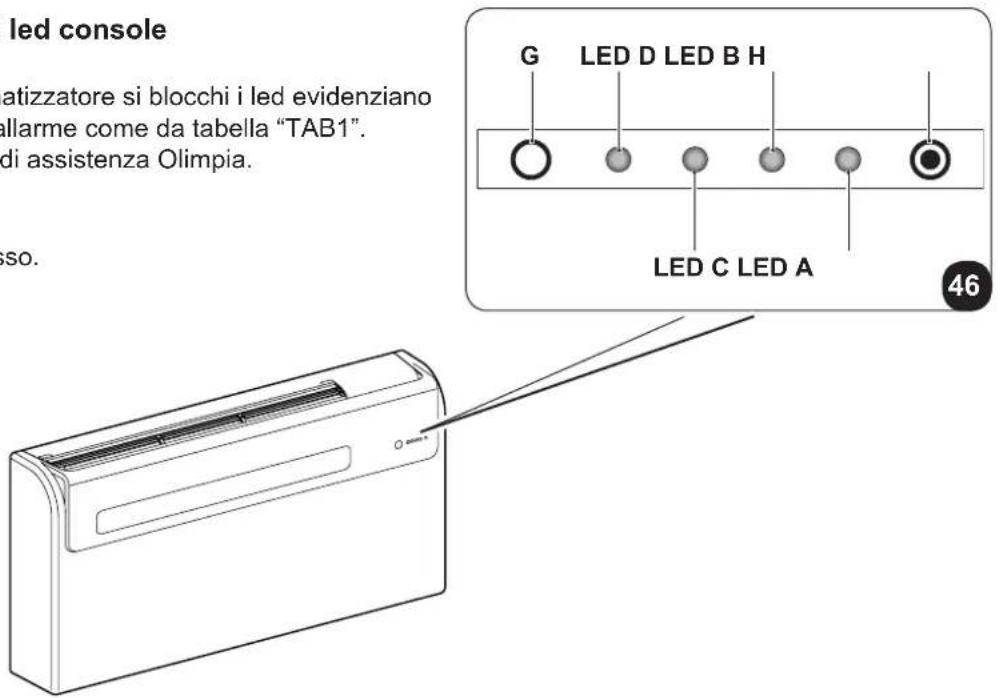

Cosa significano i LED sul pannello di controllo?

Il LED D (verde) indica il funzionamento, il LED C (giallo) il timer, il LED B (verde) il compressore, il LED A (rosso) la necessità di pulizia del filtro. Lampeggiamenti codificati segnalano allarmi (vedere tabella TAB2 nel manuale).

Come programmare il timer?

Premere il tasto SET TIMER per impostare l'ora, quindi programmare gli orari di accensione (ON) e spegnimento (OFF) per i programmi 1 e 2. Utilizzare i tasti + e - per regolare con incrementi di 30 minuti. Attivare i programmi con il tasto B11.

Come attivare la modalità ECO?

Premere il tasto B2 del telecomando. Il simbolo D11 viene visualizzato, indicando che la funzione di risparmio energetico è attiva. L'apparecchio ottimizza automaticamente il suo funzionamento.

Cosa fare se l'apparecchio non si avvia?

Controllare l'alimentazione elettrica, la presa e l'interruttore. Se necessario, sostituire le pile del telecomando. Assicurarsi che il timer non sia programmato per un orario successivo. Se il problema persiste, contattare il servizio post-vendita.

Quali sono le precauzioni di installazione?

L'installazione deve essere effettuata da un tecnico qualificato. Rispettare le distanze minime: 60 mm sui lati, 80 mm sopra, 100 mm dal pavimento per installazione bassa. I fori nella parete devono avere un diametro di 162 mm con una leggera inclinazione verso il basso.

Quale gas refrigerante viene utilizzato?

Il gas è R32, un fluido frigorifero fluorurato a effetto serra con GWP di 675. È infiammabile. Qualsiasi intervento sul circuito deve essere effettuato da un tecnico certificato.

Posso utilizzare l'apparecchio senza telecomando?

Sì, in caso di smarrimento o guasto, è possibile utilizzare il microinterruttore situato sotto il foro sul pannello di controllo. Premere con un oggetto appuntito per avviare in modalità automatica. Premere di nuovo per spegnere.

Come manutenere l'apparecchio a lungo termine?

Pulire il filtro ogni due settimane. Far ispezionare e pulire la batteria e la vaschetta di condensa da un tecnico una volta all'anno. Verificare gli allarmi e consultare il manuale in caso di problemi.

MANUALE UTENTE Unico AIR 25 HP OLIMPIA SPLENDID

ISTRUZIONI PER USO E MANUTENZIONE IT

INSTRUCTION FOR USE AND MAINTENANCE EN

MODE D'EMPLOI ET D'ENTRETIEN FR

Attenzione: rischio di incendio

1. L'apparecchio contiene gas R32. L'R32 è un gas serra fluorurato.
2. Rispettare le leggi vigenti. Sono vietate perdite di refrigerante e fiamma libera.
3. Prestare attenzione al fatto che il refrigerante R32 è inodore.
4. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti.
5. I bambini non devono giocare con l'apparecchio.
6. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini sulla sorvegianza.
7. Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunique da una persona con qualifica similare, in modo da prevenir agli rischio.
8. L'installazione, il primo avviamento e le successive fasi di manutenzione, accetto la pulizia o il lavaggio del filtro dellaria ambiente, devono essere eseguite esclusivamente da personale autorizzato e qualificato.
9. Per prevenire anni rischio di folgorazione, è indispensable scollegare la spina alla presa di corrente e/o staccare l'interruttore generale prima di effettuare collegamenti elettrici ed anni operazione di manutenzione sugli appearecchi.
10. Durante l'installation rispetto riferimenti, degli spazi minimi, riportati nella figura 2.
11. L'unità deve essere collocata in modo da evitare danni meccanici e in una stanza ben ventilata perché continu fonti di innesco fiamma operanti.

0.2.1 - Pittogrammi redazionali 3

0.3 - AVVERTENZE GENERALI 4
0.4 - NOTE SUI GAS FLUORURATI 7
0.5- USO PREVISTO 10
0.6 - ZONE DI RISCHIO 10

1 -DESCRIZIONE APPARECCHIO 11

1.1 - ELENCO COMPONENTI FORNITI A CORREDO 11
1.2 - IMMAGAZZINAMENTO 11
1.3 - RICEVIMENTO E DISIMBALLO 11

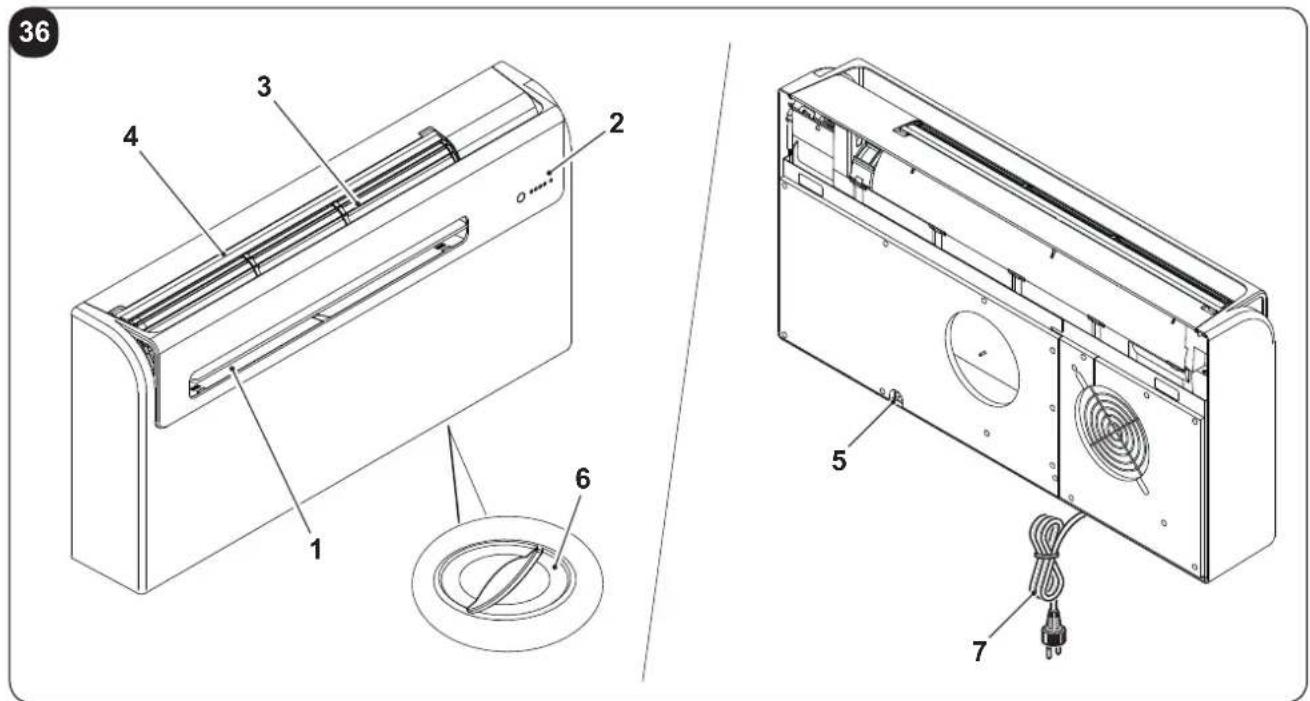

1.4 - DESCrizIONE COMPONENTI APPARECCHIO 12

INFORMAZIONI RISERVATE AL "TECNICO INSTALLATORE"

2-INSTALLAZIONE 12

2.1- MODALITA'DI INSTALLAZIONE 12
2.2 - DIMENSIONE CARATTERISTICHE DEL LOCALE DOVE INSTALLARE IL CLIMATIZZATORE..13
2.3 - SCELTA DELLA POSIZIONE DELL'UNITA 13
2.4 - MONTAGGIO DELL'UNITA 14

2.4.1 - Foratura della parete 14
2.4.2 - Predisposizione dello scarico della condensa 15
2.4.3 - Montaggio dei condotti dell'aria e delle griglie esterne 16
2.4.4 - Predisposizione fori sulla macchina 16
2.4.5 - Posizionamento dell'apparecchio sulle staffe di anoraggio. 16
2.4.6 - Allacciamento elettrico 17

2.5 - CONFIGURAZIONE INSTALLAZIONE ALTA/BASSA 18

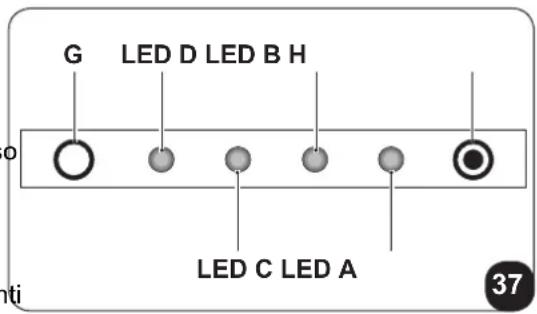

2.5.1 - Configurazione dell'elettronica per installazione parete Bassa o parete alta 18

SEZIONE PER IL TECHNICO E PER L'UTENTE

3 -USO 18

3.1 - AVVERTENZE 18
3.2 - DESCrizIONE DELLA CONSOLE DI SEGNALAZIONE 19

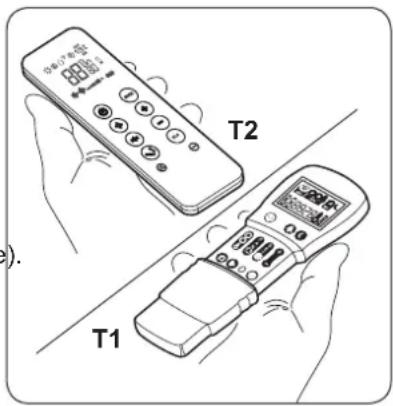

3.3- USO DEL TELECOMANDO 19

3.3.1 - Inserimento delle batterie 19
3.3.2 - Sostituzione delle batterie 19
3.3.3 - Posizione del telecomando 20

3.4 - DESCRIZIONE DEL TELECOMANDO 20

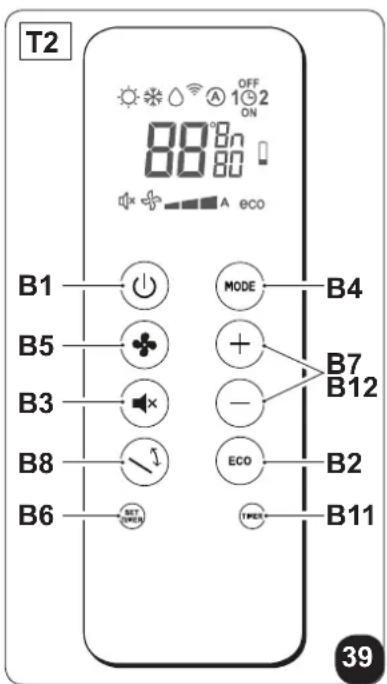

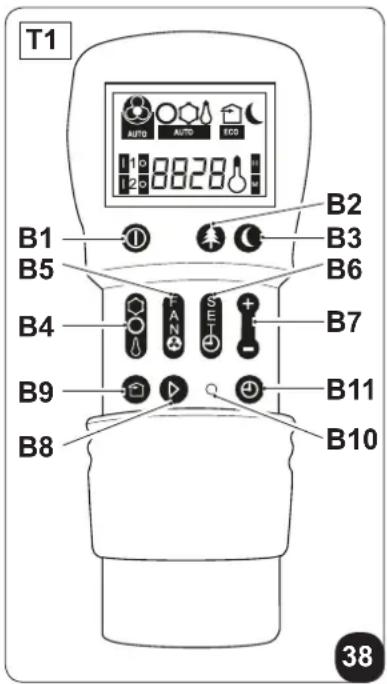

3.4.1 - Descrizione dei tasti del telecomando 20

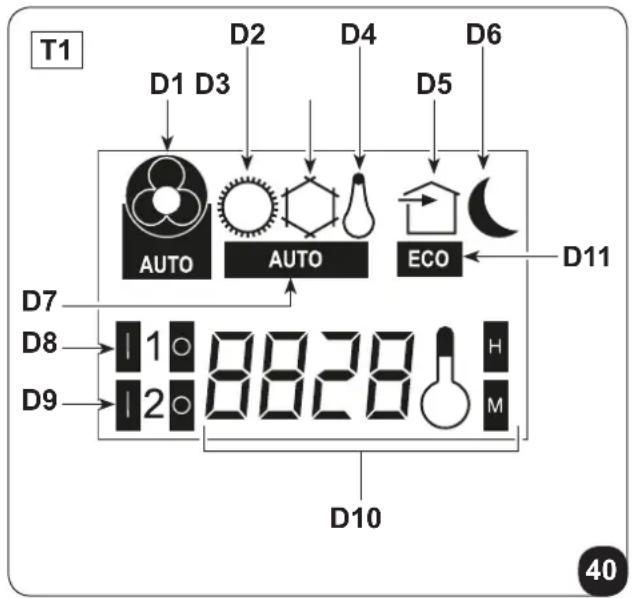

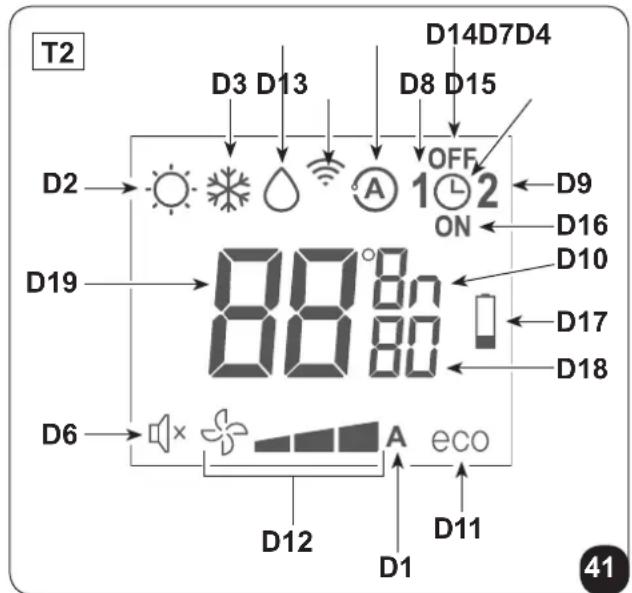

3.4.2 - Descrizione del display del telecomando 21

3.5 - DESCrizIONE DELLE FUNZIONI DEL CLIMATIZZATORE 22

3.5.1 - Accensione generale e gestione del funzionamento 22
3.5.2 - Tasto ECO 22
3.5.3 - Accensione/Spegnimento dell'apparecchio 22
3.5.4 - Funzionamento in modalità "Raffreddamento" 22
3.5.5 - Funzionamento in sola modalità "Deumidificazione" 22
3.5.6 - Funzionamento in sola modalità "Ventilazione". 23
3.5.7 - Funzionamento in sola modalità "Benessere" 23
3.5.8 - Funzionamento in modalità "Riscaldamento" 23
3.5.9 - Controllo della direzione del flusso d'aria 24
3.5.10 - Controllo della velocità del ventilatore 24

IT-1

3.5.11 - Tasto benessere notturno (SILENT). 24
3.5.12 - Impostazione del timer 25

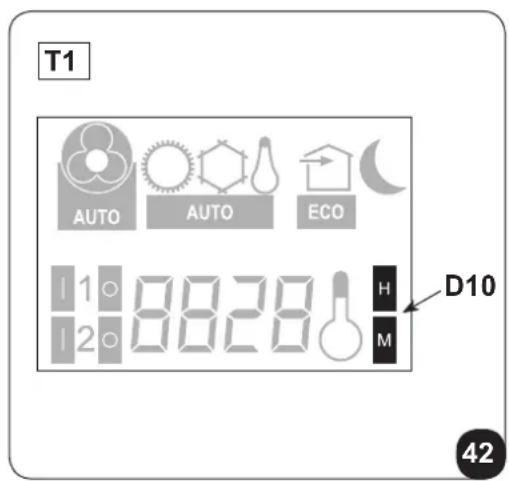

3.5.13 - Impostazione dell'orologio e del timer (T1) 25

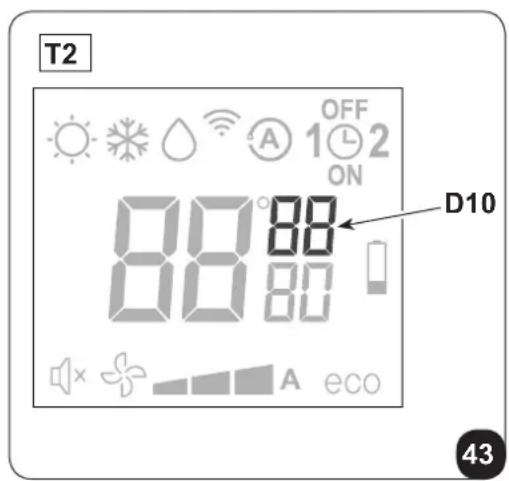

3.5.14 - Impostazione dell'orologio e del timer (T2) 25

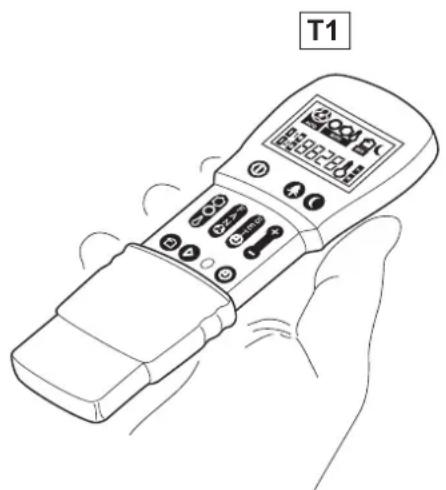

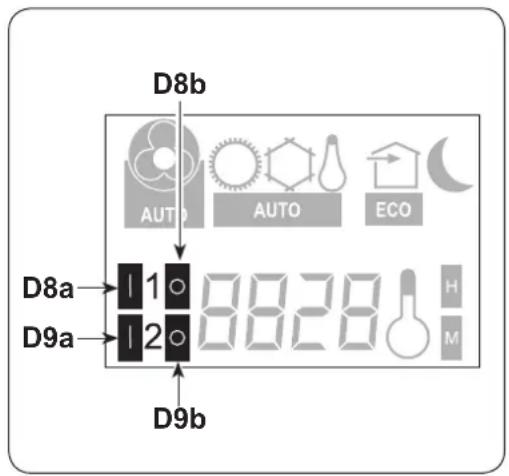

3.5.15 - Impostazione degli orari timer (T1) 26

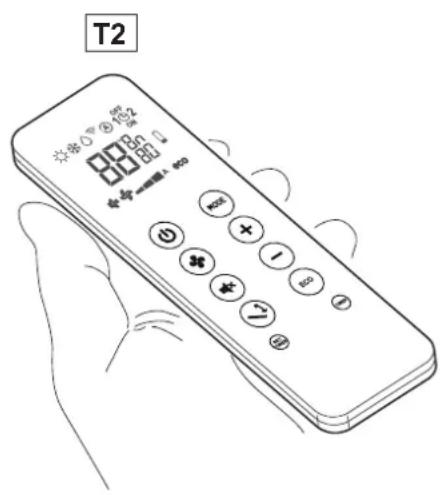

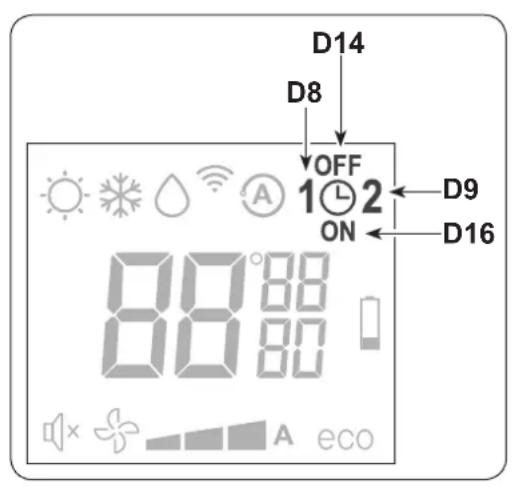

3.5.16 - Impostazione degli orari timer (T2) 27
3.5.17 - Attivazione e disattivazione del timer 28
3.5.18 - Reset di tutte le funzioni del telecomando 28
3.5.19 - Gestione dell'apparecchio in caso di non disponibilità del telecomando 28

3.6- CONSIGLI PER IL RISPARMIO ENERGETICO 28

4 - PULIZIA E MANUTENZIONE 29

4.1 - PULIZIA 29

4.1.1 - Pulizia dell'apparecchio e del telecomando 29
4.1.2 - Pulizia del filtro dell'aria 29

4.2 - MANUTENZIONE 30

4.2.1 - Manutenzione periodica 30
4.2.2 - Evacuatione dell'acqua di condensa in caso di emergenza 30

4.3- DIAGNOSI,ALLARMIE INCONVENIENTI 31

4.3.1 - Diagnosi degli inconvenienti 31
4.3.2 - Aspetti funzionali da non interpretare come inconvenienti 31

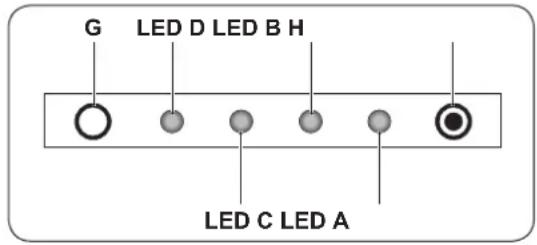

4.3.3 - Segnalazioni led console 31
4.3.4 - Allarmi console 32
4.3.5 - Anomalie e rimedi 33

5-DATI TECHNICI 34

ALTIMENTO

simpilo su il prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.

Provedendo a smaltire quello prodotto i n modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che pol derivare da uno smaltimento inadequato del prodotto.

Per informazioni più dettagiate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Questadisposizioneevalida solamente negli statiemembri dell'UE.

IT-2

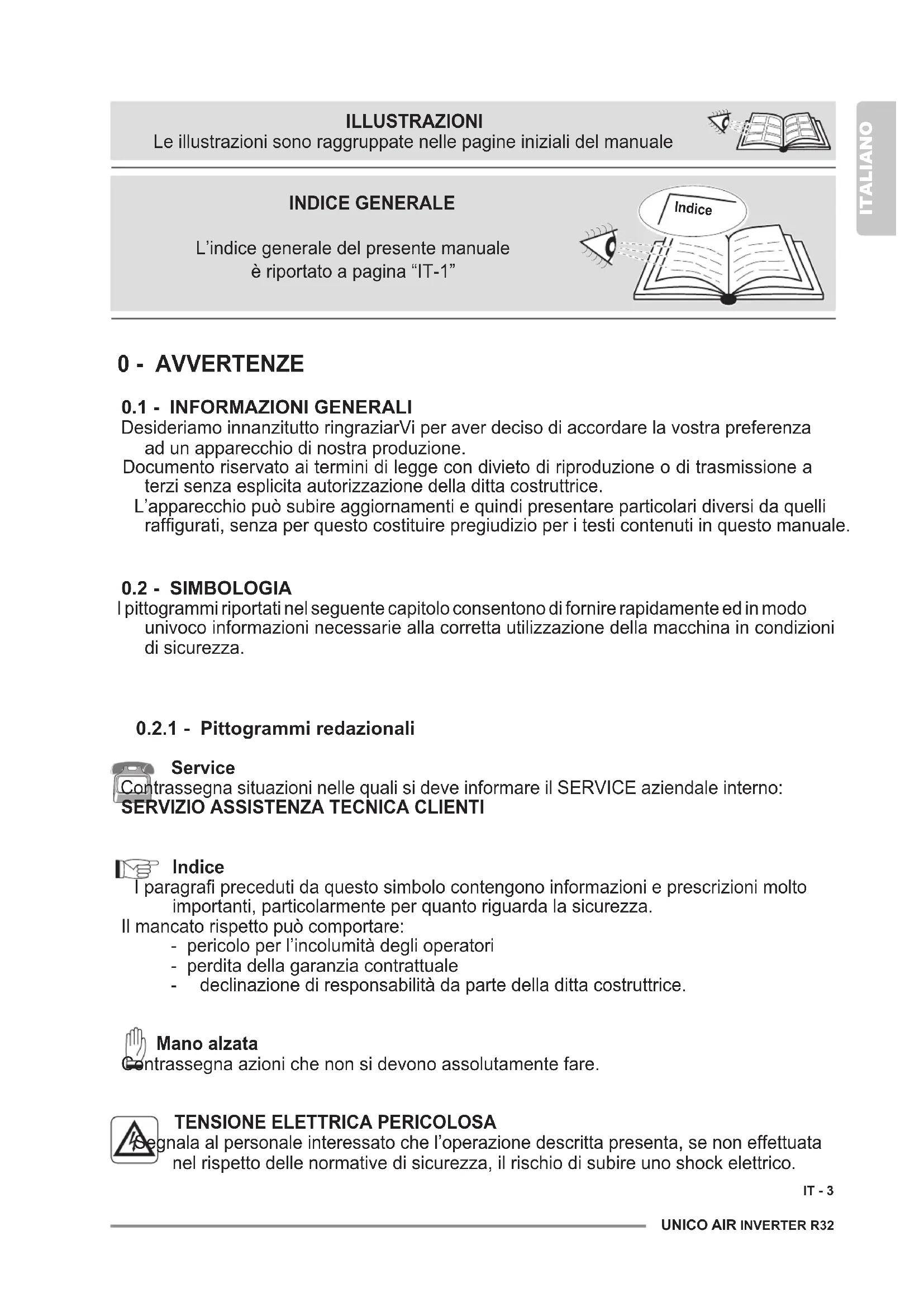

ILLUSTRAZIONI

Le illustrazioni sono raggruppate nelle pagine iniziali del manuale

INDICE GENERALE

L'indice generale del presente manuale

è riportato a pagina "IT-1"

0 - AVVERTENZE

0.1 - INFORMAZIONI GENERALI

Desideriamo innanzitutto ringraziarVi per aver deciso di accordare la vostra preferenza ad un appearechio di notre produzione.

Documento riservato ai termini di legge con divieto di riproduzione o di trasmissione a terzienza esplicita autorizzazione della ditta costruttrice.

L'apparecchio può subire aggiornamenti e quindi presentare particolari diversi da quelli raffigurati, alla per lo什麽 costituire pregiudizio per i testi contenuti in quello manuale.

0.2 - SIMBOLOGIA

I pittogrammi riportati nel seguente capitolo consento di fornire rapidamente ed in modo univoco informazioni necessarie alla corretta utilizzazione della macchina in condizioni di sicurezza.

0.2.1 - Pittogrammi redazionali

Service

Contrassegna situazioni nelle quali si deve informare il SERVICE aziendale interno:

SERVIZIO ASSISTENZA TECNICA CLIENTI

Indices

I paragrafi preceduti da quello symbolo contengono informazioni e prescrizioni molto importanti, particolarmente per quanto riguarda la sicurezza.

Il mancato rispetto più comportare:

• pericolo per l'incomità degli operatori
• perdita della garanzia contrattuale
• declinazione di responsabilità da parte della ditta costruttrice.

Mano alzata

contrassegna azioni che non si devono assolutamente fare.

TENSIONELETTRICAPERICOLOSA

gnala al personale interessato che l'operazione descritta presente, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire uno shock elettrico.

PERICOLO GENERICO

gnala al personale interessato che l'operazione descritta presente, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire danni fisici.

PERICOLO

nala che l'apparecchio utilizza refrigerante inflammabile. Se il refrigerante fuorises e viene esposto a una fonte di ignizione esterna, c'è il rischio di incendio.

PERICOLO DI FORTE CALORE

Segnala al personale interessato che l'operazione descrietta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire bruciature per contatto con componenti con elevata temperatura.

NON COPRIRE

signa al personale interessato che è vietato coprir l'apparecchio per evitarne il surriscaldamento.

ATTENZIONE

• Segnala che il presente documento deve essere letto con attenzione prima di installare e/o utilizzato l'apparecchio.
• Segnala che il presente documento deve essere letto con attenzione prima di qualsiasi operazione di manutenzione e/o pulizia.

ATTENZIONE

Segnala che potrebbero esserci delle informazioni aggintive su manuali allegati.

• Indica che sono disponibili informazioni nel manuale d'uso o nel manuale di installmente.

ATTENZIONE

che il personale di assistenza deve maneggiare l'apparecchio attenendosi al manuale di installmente.

0.3 - AVVERTENZE GENERALI

QUANDO SI UTILIZZANO APPARECCHIATURE ELETTRICHE, è SEMPRE NECCESSARIO SEGUIRE PRECAUZIONI DI SICUREZZA DI BASE PER RIDURRE RISCHI DI INCENDIO, SCOSSE ELETTRICHE E INFORTUNI A PERSONE, INCLUSO QUANTO SEGUE:

1. Documento riservato ai termini di legge con divieto di riproduzione o di trasmissione a terzienza esplicita autorizzazione della ditta OLIMPIA SPLENDID.

Le macchine possono subire aggiornamenti e quindi presentare particolari diversi da quelli raffigurati,enza per questo costituire pregiudizio per i testi contenuti in quello manuale.

1. Leggere attendamente il presente manuale prima di procedere con qualsiasi operazione (installazione, manutenzione, uso) ed atteneri scrupolosamente a quanto descritto nei singoli capitoli.

IT-4

1. Rendere note a tutto il personale interessato al trasporto ed all'installazione della macchina le presenti istruzioni.
2. La ditta costrutrice non si assume responsabilità per anni a persono o cose derivanti alla mancata osservanza delle norme contenute nel presente libretto.
3. La ditta costruttrice si riserva il diritto di apportare modifiche in qualsiasi momento ai propri modelli, fermo restando le caratteristiche essenziali descritte nel presente manuale.
4. L'installazione e la manutenzione di apparecchiature per la climatizzazione come la presente potrebbero risultare pericolose in quanto all'interno di questi apparecchi è presente un gas refrigerante tanto pressione e componenti elettrici molto tensione.

Pertanto l'installazione, il primo avviamento e le successive fasi di manutenzione devono essere eseguite esclusivamente da personale autorizzato e qualificato.

1. Installazioni eseguite al di fuori delle avventenze fornite dal presente manuale e l'utilizzo al di fuori dei limiti di temperatura prescritti fanno decadere la garanzia.
2. L'ordinaria manutenzione dei filtri, la pulizia generale esterna possono essere eseguite又能 dall'utente, in quanto non comportano operazioni difficoltose o pericolose.

3. Durante il montaggio, e ad agli operazione di manutenzione, è necessario osservare le precauzioni citate nel presente manuale, e sulle etichette apposte all'interno degli appearecchi, nonché adottare agli precauzione suggerita dal comune buonsenso e dalle Normative di Sicurezza vigenti nel luogo d'installazione.

4. E' necessario indossare sempre quanti ed occhiali protettivi per eseguire interventi sul lato refrigerante degli appearecchi.

1. I climatizzatori non devono essere installati in ambienti con presenza di gas infiammabili, gas esplosivi, in ambienti molto umidi (lavanderie, serre, ecc.), o in locali dove sono presenti altri macchinari che generano una forte fonte di calore.

1. In caso di sostituzione di componenti utilizzare esclusivamente ricambi originali OLIMPIA SPLENDID.

1. IMPORTANTE! Per prevenir anni rischio di folgorazione è indispensable scollegare la spina alla presa di corrente prima di effettuare collegamenti elettrici ed anni operazione di pulizia e/o manutenzione sugli appearecchi.

1. I fulmini, le auto nelle vicinanze ed i telefoni cellulari possono causare dei malfunzionamenti. Scollegare elettricamente l'unità per diversi secondi, quando riavviare il condizionatore.

1. Nelle giornate di pioggia è consigliabile scollegare l'alimentazione elettrica per evitare danni provocati da fulmini.

1. Se l'unità rimane inutilizzata per un lungo periodo, oppure nessuno soggiorna nella stanza climatizzata, per evitare incidenti, è consigliabile scollegare l'alimentazione elettrica.

1. Non utilizzato detergenti liquidi o corrosivi per pulire l'unità, non spruzzare acqua o altri liquidi sull'unità in quanto potrebbero danneggiare i componenti in plastica o, addirittura, provocare scosse elettriche.

1. Non bagnare l'unità ed il telecomando. ebbero verificarsi corto circuiti o incendi.

1. In caso di anomalie di funzionamento (per esempio: rumore anomalo, cattivo odore, fumo, innalzamento anomalo della temperatura, dispersioni elettriche, ecc.) scollegare immediatamente l'alimentazione elettrica.

Contattare il rivenditore locale.

1. Non lasciare il condizionatore in funzione per lunghi periodi se l'umidità è elevata e vi sono porte o finestre aperte.

L'umidità potrebbe condensarsi e bagnare o danneggiare gli arredi.

1. Non collegare o scollegare la spina di alimentazione durante il funzionamento. Rischio di incendio o scosse elettriche.

1. Non toccare (se in funzione) il prodotto con le mani bagnate. I chio di incendio o scosse elettriche.

1. Non posizionare il riscaldatore o altre apparecchiature vicine al cavo di alimentazione. Rischio di incendio o scosse elettriche.

1. Fare attenzione affinchè l'acqua non entri nelle parti elettriche.
   Rebbe provocare incendi, guasti al prodotto o scosse elettriche.

1. Non aprire la griglia di ingresso aria durante il funzionamento dell'apparecchio. Rischio di farsi male, di prendere la scossa o di danneggiare il prodotto.

1. Non bloccare l'ingresso o l'uscita del flusso di aria; si potrebbe danneggiare il prodotto.

1. Non insere le dita o altri oggetti nell'ingresso o nell'uscita dell'aria quando l'apparecchio è in funzione.

La presenza di parti affiliate ed in movimento potrebbero provocare ferite.

1. Non bere l'acqua che fuoriesce dall'apparecchio.

Non è igienico e potrebbe provocare dei seri problemi per la salute.

1. In presenza di perdite di gas da altre apparecchiature, arieggiare bene l'ambiente prima azionare il condizionatore.

2. Non smontare, né apportare modifiche all'apparecchiatura.

IT-6

1. Arieggiare bene l'ambiente se utilizzato insieme ad una stufa, ecc.
2. Non impiegare l'apparecchiatura per usi diversi da quello per cui è stata concepita.
3. Le personne che lavorano o intervengono su un circuito di raffreddamento devono essere in possesso di adeguata certificazione, rilasciata da un ente di valutazione accreditato, che attesti la competenza a maneggiare in sicurezza i refrigeranti in conformità con una specifica di valutazione riconosciuta delle associazioni di settore.
4. Non immettere il gas R32 nell'atmosfera. L'R32 è un gas serra fluorurato con un Potenziale di Riscaldamento Globale (GWP) = 675.

1. L'apparecchio descripto nel presente manuale è conforme ai seguenti Regolamenti Europei

2. ECODESIGN 2009/125/EC, 206/2012/EU

3. ENERGY LABELLING 2012/30/EU, 626/2011/EU

ed eventuali successiviaggiornamenti.

• Questo apparecchio di climatizzazione contiene gas fluorurati.
  informazioni specifiche sul tipo e sulla quantità di gas, fare riferimento alla targhetta dati applicata sull'unità.
• Le operazioni di installmente, assistenza, manutenzione e riparazione dell'apparecchio devono essere eseguite da un technician certificato.
• Le operazioni di disinstallazione e riciclaggio del prodotto devono essere eseguite da personale technique certificato.
• Se nell'impiano è installato un disposativo di rilevamento delle perdite, è necessario controllare l'assenza di perdite almeno agli 12 mesi.
• Quando sieseguono i controli sull'assenza di perdite dell'unità, si raccomanda di tenere un registrar dettagliato di tutte le ispezioni.
• Prima di iniziare a lavorare sull'apparecchio è necessario controlling la zona circostante l'apparecchiatura per assicurarsi che non ci siano pericoli di incendio né rischi di combustione.

Questo prodotto deve essere utilizzato unicamente secondo le specifiche indicate nel presente manuale. L'utilizzo diverso da quando specificato potrebbe comportare gravi infortuni.

LA DITTA COSTRUTTRICE NON SI ASSUME RESPONSABILITA PER DANNI A PERSONE O COSE DERIVANTI DALLA MANCATA OSSERVANZA DELLE NORME CONTENUTE NEL PRESENTE MANUALE.

Per riparare ilsystema di refrigerazione, bisogna prendere le seguenti precauzioni prima di iniziare l'intervento sul systema.

1. É necessario delimitare l'area attorno allo spazio di lavoro ed evitare di lavorare in spazi ristretti. Assicurare condizioni di lavoro in sicurezza controlling il materiale infiammabile.

1. Tutto il personale addetto alla manutenzione e le persone che lavorano nell'area circostante devono essere istruiti sul tipo di lavoro che si va ad eseguire.

1. La zona DEVE assere controllata con un apposto rilevatore di fluidi frigorigeni prima e durante il lavoro, in modo che il technique sa a conoscenza delle atmospere potenzialmente inflammabili. Assicurarsi che l'apparato di rilevazione delle fuoriuscite sia adatto all'uso con fluidi frigorigeni inflammabili, quando che non produca scintille e che sua adeguatamente sigillato o intrinscamente sicuro.

2. I rilevatori elettronici di fuoriuscite potrebbero avere bisogno di essere calibrati. Se necessario, calibrarli in una zona priva di fluido frigorigeno.

3. Accertarsi che il rilevatore non sia una potenziale sorgente di combustione e che sua adatto al fluido frigorigeno impiegato. L'apparecchiatura per la rilevazione deve essere impostata a una percentuale dell'LFL del fluido frigorigeno e deve essere calibrata per il fluido frigorigeno impiegato; la percentuale consona di gas (massimo 25% ) deve essere conformata.

4. Se si sospetta la presenza di una fuoriuscita si devono eliminare tutte le fiamme libere.

Se si trova una fuoriuscita di fluido che richiede brasatura, si deve recuperare tutto il fluido frigorigeno dal sistema oppure isolarlo (per mezzo di valvole di chiusura) in una parte del sistema lontana dalla fuoriuscita. Successivement far spurgare il nitrogenorawnza ossigeno (OFN)attraverso il sistema sua prima sa是多么 il processo di brasatura.

1. Nel caso in cui bisogna eseguire un lavoro a caldo sull'apparecchio è NECESSARIO ave a disposizione un estintore a polvere oppure a CO_2 .

1. Per eseguire un lavoro che comprende l'esposizione di tubature che contengono o hanno contentuto un fluido frigorigeno inflammabile NON usare una qualiasi sorgente di combustione.

Rischio di incendio o di esplosione!

1. Tutte le sorgenti di combustione (anche una sigaretta accesa) dovrebbero essere tenute lontane dal luogo in cui si devono svolgere tutte le operazioni durante le quali il fluido frigorigeno infiammabile potrebbe essere rilasciato nelle spazio circostante.
2. Assicurarsi che l'area sia adeguatamente ventilata prima di intervenire all'interno del systema; deve esserci un continuo grado di ventilazione.

1. NON servirsi di mezzi per accelerare il processo di sbrinamento o per la pulizia, che non siano quelli raccomandati dal produttore.

2. Prima di qualsiasi operazione controllare sempre che:

3. i condensatori siano scaricati.

L'operazione deve essere eseguita in modo sicuro per evitare la possibilità di create scintille;

• non ci siano componenti elettrici in tensione e che i cavi non siano esposti nelle si carica, si recupera o si spurga il sistema;

• ci sia continuità nel collegamento a terra.

• Tutte le alimentazioni elettriche devono essere scollegate dall'apparecchio su cui si sta lavorando. Se è assolutamente necessario che l'apparecchio abbia un'alimentazione elettrica bisogna collocare un rilevatore di fuoriuscite permanentemente in funzione nel punto più critico.

1. Accertarsi che le guarnizioni e i materiali sigillanti non si siano deteriorati. Possibile sviluppo di atmospere infiammabili.

Ilon applicare alcun carico permanente induttivo o di capacità al circuito sulla passa essersi accertati che ciò non farà superare la tensione e la corrente, perché sere per l'apparecchio in uso.

L' apparato per la prova deve ave valori nominali corretti.

1. Verificare periodicamente che i cavi non siano sottoposti a usura, corrosione, pressione eccessiva, vibrazioni, bordi affiliati o qualsiasi alla situazione ambientale avversa.

2. Quando si interviene all'interno del circuito refrigerante per effettuare delle riparazioni o per un qualsiasi altro motivo devono essere seguite delle procedure convenzionali:

3. rimuovere il fluido frigorigeno;

4. spurgare il circuito con un gas inerte;
5. evacuare;
6. spurgare nuovamente con un gas inerte;

7. après il circuito tagliando o per mezzo della brasatura.

8. La carica del fluido frigorigeno deve essere custodita negli apposti cilindri di custodia.

Ilsystemadeveseessere“pulito”conOFNperrenderesicura l'unità.Potrebbe essere necessario ripeterequestoprocessodiversevolte.

NON usare aria compressa o ossigeno per quello lavoro.

1. I cilindri devono essere mantenuti in posizione verticale. Usare solo cilindri adatti al recupero di fluidi frigorigeni. I cilindri devono essere completi di una valvola limitatrice di pressione e di valvole di spegnimento associate in buono stato. Deve essere disponibileanche un set di scale di pesatura calibrate.

1. I tubi devono essere dotati di raccordi per la disconnessione e NON devono essere fuoriuscite. Prima di utilizzare la macchina di recupero verificare che abbia avuto una corretta manutenzione e che gli eventuali componenti elettrici associati siano sigillati, per prevenir un'accensione in caso di fuoriuscita di fluido frigorigeno.
2. Accertarsi che ilsystema di refrigerazione sia messo a terra prima di procedere alla ricarica del systema con il fluido frigorigeno. Etichettare il systema quando la ricarica è completa. Fare particolare attenzione nel non sovraccaricare il systema di refrigerazione.

1. Prima di procedere alla ricarica, il sistema deve essere sottoposto alla prova della pressione con OFN e alla prova di tenuta al termine della ricarica, ma prima della messa in esercizio.

E necessario eseguire un'ulteriore prova di tenuta prima di lasciare il sito.

1. Il fluido frigorigeno recuperato deve essere restituito al fornitore di fluido nel cilindro di recupero appropriato, stilando la relativa Nota di Trasferimento degli Scarti. NON miscelare i fluidi frigorigeni nelle unità di recupero e in particolar modo non nei cilindri.
2. Se i compressori o i loro oli devono essere rimossi assicurarsi che siano stati svuotati a un livello accettabile per aver la certezza che il fluido frigorigeno infiammabile non rimanga nel lubricificante. Questo processo deve essere effettuato prima che il compressore ritorni ai fornitori. Usare solo il riscaldamento elettrico al corpo del compressore per accelerare tale過程o.
3. Una volta ultimata l'installazione controllare che non vi sia perdita di refrigerante (il liquido refrigerante, se esposto alla fiamma, produce gas tossico).

0.5 - USO PREVISTO

• Il climatizzatore deve essere utilizzato esclusivamente per produrre aria calda o fredda (a scelta) con il solo scopo di renderere confortevole la temperature nell'ambiente.
• Un uso improprio delle apparecchiature (esterna ed interna) con eventuali danni causati a persone, cose o animali sollevano OLIMPIA SPLENDID da agli responsabilità.

0.6 - ZONE DI RISCHIO

• I climatizzatori non devono essere installati in ambienti con presenza di gas inflammabili, gas esplosivi, in ambienti molto umidi (lavanderie, serre, ecc.), o in locali dove sono presenti altri macchinari che generano una forte fonte di calore, in prossimità di una fonte di acqua salata o acqua sulfurea.
• NON usare gas, benzine o altri liquidi inflammabili vicino al climatizzatore.

• Il climatizzatore non ha un ventilatore per l'immissione all'interno del locale di aria fresca esterna, ricambiare aria aprendo porte e finestre.

• Installare sempre un interruptore automatico e prevedere un circuito di alimentazione dedicato.

IT-10

1 - DESCrizIONE APPARECCHIO

1.1 - ELENCO COMPONENTI FORNITI A CORREDO

Le unità che compongono ilsystema di climatizzazione vengono confezionate singolarmente in imballo di cartone.

Gli imballi possono essere trasportati, per singole unità, a mano da due addetti, oppure caricate su carrello.
trasportatoreanche accastate per un numero massimo di tre confezioni trattandosi di unità interna, oppure singularmente per l'unità esterna.

Prima di passare al montaggio è bene accertarsi di averle tutte a portata di mano.

A. Apparecchio UNICO Air R32
T1. Telekomando
T2. Telecomando
C. Libretti uso e manutenzione + garanzia
D. Striscia isolante adesiva (quantita 2)
E. Kit viti e tasselli
F. Griglie esterne per l'entrata e l'uscita dell'aria compressive di catenelle e kit per installatione griglie (quantità 2)

G. Flangia interna (quantita 2)
H. Foglio per tubi parete (quantà 2)
L. Gancio per ancoraggio a parete (quantità 2)
M. Dima di carta per l'esecuzione dei fori.
N. Tubo per scarico condensa

*Verificare il modello in dotazione

Le batterie (T3) per il telecomando, quantità 2 - tipo AAA da 1,5V, sono componenti necessari ma non forniti a corredo.

Immagazzinare le confezioni in ambiente chiuso e protetto dagli agenti atmosferici, isolate dal suolotramite traversine o pallet.

NON CAPOVOLGERE E NON METTERE IN ORIZZONTALE L'IMBALLO.

1.3 - RICEVIMENTO E DISIMBALLO

L'imballo è costituito da materiale adeguato ed eseguito da personale esperto.

Le unità vengono consignate complete ed in perfette condizioni, tuttavia per il controllo della qualità dei servizi di trasporto atteneri alle seguenti avvertenze:

a. Al ricevimento degli imballi verificare se la confezione risulta danneggiata, in caso positivo ritirare la merce con riserva, producendo prove fotografiche ed eventuali danni apparenti.
b. Disimballare verificando la presenza dei singoli componenti con gli elenchi d'imballo.
c. Controllare che tutti i componenti non abbiano subito danni durante il trasporto; nel caso notificare entro 3 giorni dal ricevimento gli eventuali danni allo spedizione a mezzo raccomandata r.r. presentando la documentazione fotografica.
d. Fare attenuatione durante il disimballo e l'installazione dell'apparecchiatura.

Parti affiliate possono provocare ferimenti, fare particolare attenzione agli spigoli della struttura ed alle alette del condensatore ed evaporatore.

Nessuna informazione concernte danni subiti potra essere presa in esame dopo 3 giorni alla segna.

Per qualunque controversia sera competente il foro di BRESCIA.

IT-11

Conservare l'imballo almeno per tutte la durata del periodo di garanzia, per eventuali spedizioni al centro di assistenza in caso di riparazione.

Smaltire i componenti dell'imballo secondo le normative vigenti sullo smaltimento dei rifiuti.

1.4 - DESCrizIONE COMPONENTI APPARECCHIO

Nella figura 36 sono indicati i principali componenti del climatizzatore.

1.Deflettore (Flap) uscita aria
2. Console di visualizzazione della funzione e degli allarmi
3. Griglia di aspirazione aria
4. Filtro aria
5. Sportello d'accesso scarico condensa
6. Sportello d'accesso scarico condensa di emergenza
7. Cavo di alimentazione

2 - INSTALLAZIONE

2.1 - MODALITA'DI INSTALLAZIONE

Per ottenere una buona riuscita dell'installazione e prestazioni di funzionamento ottimali, seguire attendamente quanto indicato nel presente manuale.

La mancata applicazione delle norme indicate, che cui causare mal funzionamento delle appearecchiature, solleva la ditta OLIMPIA SPLENDID da agli formadi garanzia e da eventuali danni causati a persone, animali o cose.

E^ importante che l'impiano elettrico sia a norma, rispetti i dati riportati nella scheda tecnica e sua provvisto di una buona messa a terra.

IT-12

OLIMPIA SPLENDID

2.2 - DIMENSIONI E CARATTERISTICHE DEL LOCALE DOVE INSTALLARE IL CLIMATIZZATORE

• Prima di installare il climatizzatore è indispensableile procedere ad un calcolo dei carichi termici estivi (ed. invernali nel caso di modelli con pompa di calore) relativi al locale interessato.
• Più questo computations è corretto e più il prodotto assolverà pienamente la sua funzione.
  Per l'esecuzione dei calcoli è necessario fare riferimento direttamente alle normative in vigore.
  Per applicazioni particolarmente importanti Vi consiglio di rivolverGi a studi termotecnici specializzati.
  Per quanto possibile comunique bisognacercare di limitare i carichi temici maggiori con i segunti accorgimenti. Su ampie vetrate esposte al sole è opportuno che vi siano tende interne o meglio mascherature esterne (veneziane, verande, pellicole rifrangenti ecc.). Il locale condizionato deve rimanere per il maggior tempo possibile chiuso.
• Evitare l'accensione di fari di tipo alogeno con alte consumi o di altre apparecchiature elettriche che assorbano tanta energia (fornetti, ferri da stiro a vapore, piastre per cottura ecc).

2.3 - SCELTA DELLA POSIZIONE DELL'UNITA

Per ottenere il miglior rendimento di funzionamento ed evitare guasti o condizioni di pericolo, la posizione di installazione dell'unità interna deve soddisfare i seguenti requisiti:

a. Non esporre l'apparecchio a fonti di calorie o di vapore (fig. 3).
b. Assicurarsi che lo spazio a destra, a sinistra sia di almeno 60~mm e sopra l'unità sia di almeno 80~mm (fig. 2).
c. L'altezza dal pavimento del filo inferiore dell'unità deve essere minimo di 100 mm per installazione a parete bassa. La distanza dal soffitto, in caso di montaggio a parete in alto, deve essere di minimo 80 mm (fig. 2).
d. La parete su cui si intende fissare l'unità interna deve essere stabile, robusta e adatta a sostenerne il peso.
e. Deve essere possibile lasciare attorno all'unità uno spazio necessario per eventuali operazioni di manutenzione.
f. Non devono essere presenti ostacoli per la libera circolazione dell'aria sua nella parte superiore di aspi-razione (tendaggi, piante, mobili) sua su quello frontale di uscita aria; ciò potrebbe causare turbolenze tali da inibire il corretto funzionamento dell'apparecchio (fig. 3).
g. Non spruzzare acqua o altri liquidi di nessun genere direttamente sull'apparecchio (fig. 3).
h. L'apparecchio non deve essere in una posizione tale che il flusso dell'aria sia rivolto direttamente alle persone vicine (fig. 3).
i. Non forzare mai l'apertura dell'aleetta di deflusso aria (fig. 3).
I. Non posizionare sopra alla griglia di aspirazione aria bottiglie, lattine, indumenti, fiori o qualsiasi alto oggetto (fig. 3).
m. Non installare il condizionatore direttamente sopra ad un appearecchio elettrodomestico (televisore, radio, frigorifero, ecc.), o sopra ad una fonte di calorie (fig. 3).

La posizione di installazione deve essere scelta a ridosso di una parete comunicante con l'esterno.

Una volta individuata, secondo i criteri precedentamente esposti, la corretta posizione per l'installazione occorre verificare che nei puniti dove si è deciso di praticare i fori non vi siano strutture od impianti (travi, pilastri, tubazioni idrauliche, cavi elettrici ecc.) che impediscano l'esecuzione dei fori necessari all'installazione.

IT-13

Controllare ora una volta che non sussistano ostacoli alla libera circolazione dell'ariaattraverso i fori che si andranno a praticare (piante e relativo fogliame, doghe di rivestimento, persiane, grate o griglie troppo fitte ecc.).

2.4 - MONTAGGIO DELL'UNITA'

La lunghezza massima consentita per i tubi è di 1 m, i tubi devono essere internamente liscie non possono essere eseguite curve.

E' necessario utilizzare le griglie fornite in dotazione, oppure delle griglie che mantengano le medesime caratteristiche.

2.4.1 - Foratura della parete

L'unità per funzionare richiede l'esecuzione di due fori nella parete, posizionati come indicato nella dima di foratura; i fori devono essere di diametro 162 mm.

• E' possibile installare l'unità UNICO PRO INVERTER al posto di una unità UNICO SKY o UNICO STAR o UNICO SMART o UNICO INVERTER perché le forature più esistenti, ad eccezione del piccolo foro per lo scarico della condensa, in quello caso, per non penalizzare le prestazioni rimuovere il materiale di coibentazione eventualmente presente nel foro di espulsiona aria,anche le staffe di ancoraggio richiedono una nuova foratura.
  La foratura della parete deve essere eseguita utilizzando un'attrezzatura appropriata che agevoli il lavoro e che eviti danni o disturbiccessivi al cliente.

I migliori strumenti per eseguire fori di grande diametro sulle pareti sono degli speciali trapani (chiamati "carotatrici") con elevata copbia torcente e con velocità di rotazione regolabile a secondo del diametro del foro da praticare.

• Per evitare la diffusione di elevate quantità di polvere e detriti nell'ambiente, le "carotatrici" si sono accoppiare a sistemi di aspirazione composti essentialmente da un aspirapolvere da collegare ad un accessorio (tipo ventosa) da mettere a ridosso della punta di perforazione.
  Per eseguire la foratura procedere come segue:

• Collocare la dima di foratura in dotazione (M) contro la parete rispetto le distance minime dal soffitto, dal pavimento e dalle pareti laterali indicate sulla dima stessa che cui essere tenuta nella corretta posizione con del nastro adesivo (Y) (fig. 4).

• Utilizzato un piccolo trapano oppure un punteruolo, tracciare con estrema cura il centro dei vari fori da praticare prima della loro realizzazione (fig.4).
• Utilizzando una punta carotatrice del diametro minimo di pari a 162 mm, praticare i due fori per l'entrata e l'uscita dell'aria.

I fori devono essere seeguiti con una leggera inclinazione verso il basso per impedire eventuali rientri di acqua dai condotti (fig.5).

La maggior parte del materiale asportato viene espulso verso l'esterno, pertanto occorre cautelarsi che cadendo non colpisca persone e oggetti sottostanti.

Per evitare il più possibile la rottura dell'intonaco esterno occorre procedere con molta cautela all'ésecuzione della parte finale del foro allentando un po'la pressione esercità sulla carotatrice.

• Eseguire i fori, precedentamente tracciati, per i tasselli relativi alle staffe di fissaggio (fig. 6).

• Nel caso di apparecchi in pompa di calorie per i quali non fosse stato predisporto uno scarico condensa incassato nella parete (vedi paragrafo 2.4.2), è necessario eseguire un foro passante nella posizione indicata sulla dima di foratura per consentire il drenaggio della condensa stessa.

2.4.2 - Predisposition dello scarico della condensa

Per le macchine con pompa di calorie, al climatizzatore deve essere collegato il tubo di scarico condensa (fig. 1 - rif. N) (fornito a corredo) da innestare nell'apposto bocchettone (A).

Prima di innestare il tubo di scarico condensa rimuovere il tappo (B) (fig. 7).

Un'elettrovalva garantisce il deflusso della condensa dalla vaschetta interna quando viene raggiunto il livello massimo.

• Per le macchine solo freddo si richiede il collegamento del tubo di scarico della condensa nel caso in cui si preveda il funzionamento conasse temperature esterne (inferiori ai 23^ ).
• Il drenaggio avviene per gravità. Per questo motivo è indispensablehe che la linea di scarico abbia una pendenza minima in agli punto di almeno il 3% .

Il tubo da utilizzare più essere rigido o flessibile con un diametro interno minimo di 16 mm.

• Nel caso che la linea sfoci in unsystema fognario, occorre eseguire una sifonatura prima dell'immissione del tubo nello scarico principale. Il sifone dovrav trovarsi almeno 300mm sotto l'imbocco dall'apparecchio (fig.8).
  Se la linea di drenaggio scarica in un recipiente (tanica o altro), evitare che lo stesso recipiente sa ermeticamente chiuso e soprattutto che il tubo di drenaggio resti immerso nell'acqua (vedere fig.9).
  Il foro (J) per il passaggio del tubo della condensa deve sempre ave una pendenza versuso l'esterno (vedere fig.10).

La posizione esatta in cui dovr è essere collocato l'imbocco del tubo rispetto alla macchina è definita sulla dima di foratura.

In caso di funzionamento invernale prolongato con temperature inferiori a -5^ , installare il kit opzionale riscaldatore bacinella.

2.4.3 - Montaggio dei condotti dell'aria e delle griglie esterne

• Dopo aver eseguito i fori (con la carotatrice), inseire negli stessi il foglio in plastica (H) in dotazione con il climatizzatore (fig. 11).

Tagliare dal foglio (H) un lembo di 130mm sul lato lungo (fig. 11).

La lunghezza dei fogli delve essere di 65 mm inferiore a quella della parete.

• Arrotolare il foglio (H) e introdurlo nel foro, prestando attenzione alla linea di giunzione che deve sempre essere posizionata verso l'alto (fig.11).

Per tagliare il tubo (H) è sufficiente utilizzato un normale taglierino (figure 11 - 12).

Per il posizionamento delle griglie esterne operare come segue:

a. Applicare sulle flange a muro (G) la guarnizione (D) facendole coincidere con il bordo esterno della flangia stessa come indicato in figura 13.
b. Fissare le due flange con 2 tasselli diametro 6mm con i due fori di fissaggio in posizione orizzontale (figure 14 - 15 - 16).
c. Infilare l'occhiello piccolo, con gambo lungo, della molla sul perno del tappo (su ambedue i componenti) (fig.17).
d. Infilare i due tappi (con molla) alla parte anteriore della griglia esterna sulle due sedi della stessa, tirando fino allo scatto (fig.18) quindi attaccare le due catenelle all'occhiello grande della molla.
e. Impugnare con una mano le due catenelle collegate alla griglia;
f. Ripiegare su se stesse le griglie esterne impugnandole con la mano libera nella parte di ripiegatura e introducendo le dita all'interno delle singole alette (fig.19).
g. Introduire il braccio nel tubo sino a far sporgere completamente la griglia all'esterno.
h. Lasciare riapire la griglia facendo attenzione a trattenere le dita all'interno delle alette.
i. Ruotare la griglia sino a quando le alette sono ben orizzontali e con l'inclinazione rivolta verso il basso.
I. Tirare la catenella tensionando la molla, quindi agganciare l'anello della catenella al perno della flangia interna passaggio tubi (fig. 20).
m. Tagliare con un tronchese le maglie delle catenelle inccesso.

Usare esclusivamente le griglie in dotazione (F) , oppure delle griglie che mantengano le medesime caratteristiche.

2.4.4 - Predisposizione fori sulla macchina

L'unità è predisposta esclusivamente per l'accoppiamento con tubi per l'uscita e l'entrata dell'aria di diametro para a 162 mm.

2.4.5 - Posizionamento dell'apparecchio sulle staffe di anticoraggio.

Operando sui due fori precedentamente realizzati (vedere fig. 6), fissare le staffe di supporto (L) alla parete utilizzando le viti dei tasselli (E) fornite a corredo (fig. 21).

Dopo aver controllato:

che le staffe di fissaggio siano ben ancorte alla parete,

che siano state approntate (nel caso fosso r necessarie) le predispositionsi per l'allacciamento elettrico e per lo scarico condensa,

è possibile agganciare il climatizzatore.

Operare come segue:

a. Applicare del nastro adesivo (A) per avere dei riferimenti ai punti di aggancio dell'unità (fig. 22).

Il nastro potrà essere rimioso una volta agganciata l'unità a parete.

b. Sollevare il climatizzatore prendendolo ai lati della base inferiore e agganciarlo alle staffe (L) (fig. 23).

Per agevolare l'operazione di aggancio inclinarere leggermente la parte bassa dell'apparecchio versuso se stessi.

IT-16

OLIMPIA SPLENDID

• Le operazioni di allacciamento elettrico e di fissaggio dello scarico condensa devono essere fatto con l'apparecchio distanziato alla parete mediante una zeppa di legno o altri oggetto analogo (vedi fig. 24).
• Al termine del lavoro verificare con cura che non rimangano fissure dietro lo schienale dell'apprecchio (la guarnizione isolante deve aderire bene alla parete) soprattutto nella zona dei condotti di entrata ed uscita dell'aria.

2.4.6 - Allacciamento elettrico

L'apparecchio è dotato di un cavo di alimentazione con spina (collegamento di tipo Y).

Nel caso di utilizzo di una presa di corrente in prossimità dell'apparecchio non occorre fare altri che introdurre la spina.

Prima di collegare il climatizzatore assicurarsi che:

alori di tensione e frequenza di alimentazione rispettino quando specificato sui dati di targa dell'apparecchio.

• La linea di alimentazione sia dotata di un efficace collegamento a terra e sua correttamente dimensionata per il massimo assorbimento del climatizzatore (sezione minima cavi pari a 1,5mm^2 ).

• L'apparecchiatura venga alimentata esclusivamente attraverso una presa compatibile con la spina fornita a corredo.

L'eventuale sostituzione del cavo di alimentazione deve essere effettuata esclusivamente dal servizio di assistenza autorizzato o da personale con qualifica similare.

Sulla rete di alimentazione dell'apparecchio deve essere previsto un adeguato dispositivo di disconnessione onnipolare in conformità alle regole di installazione nazionali.

E^ necessario comunique verificare che l'alimentazione elettrica sa provvista di un efficace messa a terra e di adeguate protezioni contro sovraccarichi e/o cortocircuito (si raccomanda l'utilizzo di un fusibile ridatto di tipo 10 AT o altri dispositivi con funzioni equivalenti).

Per sostituire il cavo di alimentazione procedere come segue:

a. Sollevare la griglia di aspirazione aria (3) e rimuovere le due viti (1a) (fig. 27).
b. Aprire il flap (1) e rimuovere la vite (1b) (fig. 28).
c. Rimuovere la copertura frontale (fig.29).
d. Svitare le tre viti di fissaggio (X2) per rimuovere il coperchio frontale del quadro elettrico (X1) (fig. 30)
e. Rimuovere il quadro elettrico (X1) (fig. 30).
f. Svitare il morsetto fermacavo (J1) (fig. 31).
g. Svitare le viti di bloccaggio cavi della morsettiera (J2) (fig. 31)
h. Sfilare il cavo presente e inflare il nuovo cavo seguendo il medesimo percorso.
i. Bloccare i tre poli del cavo nella morsettiera (J2) e stringere le viti (fig. 31).
I. Bloccare il cavo con il morsetto (J1) (fig. 31).
m. Richiudere il quadro elettrico.
n. Rimontare la copertura frontale della macchina.
o. Avvitare le viti (1a) e (1b).

2.5 - CONFIGURAIZIONE INSTALLAZIONE ALTA/BASSA

L'unità pou èsse installata sa nella parte bassa della parete (adiacente al pavimento) che nella parte alta della parete (adiacente al soffitto).

A seconda della installation (a soffitto o a pavimento) è sufficiente modificare la configurazione elettronica in modo da ottimizzare gli angoli di aperture del flap di uscita aria.

2.5.1 - Configurazione dell'elettronica per installazione parete Bassa o parete alta

Operare come segue (vedere fig. 37):

a. Inserire la spina nella presa di corrente per alimentare il climatizzatore quando assicurarsi che lo stesso sia in modalità stand-by.
b. Verificare che tutti i led del display siano spenti; premere e mantenere premuto il pulsante di reset H, all'emissione di un segnale acustico rilasciare il pulsante.
c. Per configurare l'unità per installatione a parete in alto premere il pulsante di reset H, si accenderà il LED C (giallo).
d. Per configurare l'unità per installazione a parete in basso premere nuovamente il pulsante di reset H, si accenderà il LED D (verde).
e. Attendere alcuni secondi fino al ripristino della modalità stand-by e verificare che tutti i led del display siano spenti prima di avviare l'unità.

Durante le fasi di configurazione punto (c) e punto (d) si accenderannoanche il LED D (verde) ed il LED A (rosso).

3 - USO

3.1 - AVVERTENZE

L'installazione e l'allcamento elettrico dell'apparecchio devono essere eseguite da personale specializzato in possesso dei requisiti previsti alla legge.
Le istruzioni per l'installazione sono continue nell'apposito paragrafo del presente manuale.

Nessun oggetto od ostacolo strutturale (arredi, tende, piante, fogliame, tapparelle ecc.) dovrà mai ostruire il normale deflusso dell'aria sua/DDle griglie interne che da quale esterne.

Non appoggiarsi o peggio sedersi mai sulla scocca del climatizzatore per evitare gravi danni alle parti esterne.
Non muovere manualmente il flap di uscita aria. Per compiere esta operazione utilizzare sempre il telecomando.
In caso di perdite d'acqua dall'apparecchio è necessario spegnerlo immediatamente e togliere l'alimentazione elettrica. Chiamare quindi il centro di assistenza autorizzato più vicino.
- Durante il funzionamento in riscaldamento il climatizzatore provvede periodicamente adeliminare il ghiaccio che si può formare sulla batteria esterna. In questa situazione la macchina continua a funzionare ma non invia aria calda in ambiente. La durata di但这a fase cui duore da 3 minuti ad un massimo di 10 minuti.
- Pulire regolarmente il filtro dell'aria come descripto nell'apposto paragrafo (4.1.2).

IT-18

L'apparecchio non deve essere installato in locali dove si sviluppano gas esplo-sivi o dove vi sono condizioni di umidità e temperature fuori dai limiti massimi definiti sul manuale di INSTALLazione.

3.2 - DESCrizIONE DELLA CONSOLE DI SEGNALAZIONE

Nella parte alta a destra dell'apparecchio sono presenti dei pulsanti e dei led le cui funzioni sono descripte nel paragrafo (4.3.3).

3.3 - USO DEL TELECOMANDO

Il telecomando fornito a corredo del climatizzatore è lo strumento che Vi permette di utilizzato l'apparecchiatura nel modo più comodo.

E' uno strumento da maneggiare con cura ed in particolare:

• Evitare di bagnarlo (non va pulito con acqua o lasciato alle intemperie).
• Evitare che cada per terra o urti violentamente.
• Evitare l'esposizione diretta ai raggi solari.

• Il telecomando funziona con la technologia all'infrarosso.

• Durante l'uso non interporre ostacoli fra il telecomando e il condizionatore.

• Nel caso in cui nell'ambiente vengano utilizzati altri appearecchi dotati di telecomando (TV, gruppi stereo, ecc...), si potrebbero verificare delle interferenze con seguente perdita del segnale inviato.

• Lampade elettroniche e fluorescenti possono interferire nelle trasmissioni tra telecomando e condizionatore.

• Estrarre le batterie di alimentazione nel caso di inutilizzo prolongato del telecomando.

• Il display del telecomando si disattiva dopo alcuni secondi non utilizzato, per riattivarlo premere qualiasi sasto.

3.3.1 - Inserimento delle batterie (fig. 35)

Per inserire correttamente le batterie:

a. Sfilare lo sportello del vano batterie.
b. Inserire le batterie nell'apposto vano, facendo attenzione alla polarità indicata.

Rispettare scrupolosamente le polarità indicate sul fondo del vano batterie.

c. Richiudere correttamente lo sportello.

3.3.2 - Sostituzione delle batterie

Le batterie vanno sostituite quando il display del telecomando non appeare più nitido o quando lo stesso non cambia più le impostazioni del climatizzatore.

Utilizzare sempre batterie nuove e sostituirle entrambe.

L'utilizzo di batterie vecchie o di tipo diverso potrebbe generare un malfunzionamento del telecomando.

II telecomando utilizza due batterie alcaline a secco da 1,5V (como AAA.LR03) (fig. 35).

Dopo la sostituzione delle batterie, regolare l'orologio del telecomando.

Una volta scariche, le batterie vanno sostuite entrambe ed eliminare negli apposti centri di raccolta o come previsto delle normative locali.

Se non si utilizza il telecomando per alcune settimane oanche più,togliere le batterie.
Eventuali perdite delle batterie potrebbero danneggiare il telecomando.
- La vita media delle batterie, con un normale utilizzato, è di circa sei mesi. Sostituire le batterie quando non si avverte più il "beep" di ricezione del commando dall'unità interna, oppure se l'indicatore di trasmissione sul telecommando non si accende.

Non ricaricare o smontare le batterie. Non gettate le batterie nel fuoco. Il sono bruciare o esplodere.

Se il liquido delle batterie cade sulla pelle o sui vestiti, lavare con cura con acqua pulita. Non utilizzato il telecomando con batterie che hanno avuto perdite.

I prodotti chimici contentuti nelle batterie possocono provocare bruciature od和其他 rischi per la salute.

3.3.3 - Posizione del telecomando

• Tenere il telecomando in una posizione dalla quale il segnale più raggiungere il ricevitore dell'apparecchio (distanza massima circa 8 metri - con le batterie cariche) (fig. 25).

La presenza di ostacoli (mobili, tende, pareti, ecc.) tra il telecomando e l'apparecchio riduce la portata del telecomando.

3.4 - DESCrizIONE DEL TELECOMANDO

Il telecomando è l'interfaccia tra utente e climatizzatore ed è quando molto importante imparare a conoscere agli funzioni, l'uso dei vari comandi e i symboli visualizzati.

3.4.1 - Descrizione dei tasti del telecomando (Fig. 38-39)

B1 Attivazione/disattivazione (Stand-by) dell'unità
B2 Tasto modalità ECONOMY/ECO
B3 Tasto modalità benessere notturno (SILENT)
B4 Sezione modalità di funzionamento - raffreddamento > riscaldamento > ventilazione > deumidificazione > automatico
B5 Incremento/diminuzione velocità ventilatore
B6 impostazione orologio/programmazione
B7 Incremento/Decremento temperatura desiderata/orologio/programmazione
B8 Attivazione/disattivazione funzione oscillazione del flap di uscita aria
B9 Attivazione/disattivazione sistema di ricambio aria FREE COOLING (non disponibile per questo modello)
B10 Tasto RESET
B11 Attivazione/disattivazione programmi
B12 Selezione unità di temperatura desiderata °C / °F premendo contemporaneamente i tasti B7

3.4.2 - Descrizione del display del telecomando (Fig. 40-41)

D1 Indicazione della velocità del ventilatore o della sua modalità di funzionamento automatica (AUTO)
D2 Modalità riscaldamento
D3 Modalità raffreddamento
D4 Modalità deumidificazione
D5 Funzione ricambio aria (non disponibile per questo modello)
D6 Funzione notturna (SILENT)
D7 Funzione automatica
D8Programma 1
D9Programma 2
D10 Indicatore temperatura/orologio
D11 Funzione ECO abilitata
D12 Velocità di ventilazione minima - media - massima
D13 Trasmissione del dato in corso
D14 Impostazione tempo spegnimento programma
D15 Impostazione orologio/programma
D16 Impostazione tempo accensione programmata
D17 Segnalazione batteria scarica
D18 Timer minuti
D19 Temperatura desiderata/orologio/programmazione

3.5 - DESCrizIONE DELLE FUNZIONI DEL CLIMATIZZATORE

3.5.1 - Accensione generale e gestione del funzionamento

Il telecomando rende possibile la gestione dell'impianto.

Per trasmettere i comandi verso il climatizzatore occorre rivolgere la parte anteriore del telecomando, verso la console dell'apparecchio.

La ricezione del commando emesso viene confermata dall'emissione di un segnale acustico.

• La distanza massima alla quale poù avvenir la ricezione dei comandi corrisponde ad 8 metri circa (con le batterie cariche).

3.5.2 - Tasto ECO

• Premendo il tasto B2 sul telecommando si attiva la funzione di risparmio energetico ottimizzando automaticamente le funzionalità della macchina sul display si visualizza il symbolo D11.

3.5.3 - Accensione/Spegnimento dell'apparecchio

• Premere il pulsante B1 sul telecomando per attivare o disattivare (stand-by) il climatizzatore.

Ilsystemadi controllo dell'unità èdotato di memoria,per cui tutte le impostazioni non andranno perse allo spegnimento dell'apparecchio stesso.

In caso di prolungato arresto dell'apparecchio, quello deve essere disattivato scollegando l'interruttore generale, o togliendo la spina alla presa di corrente.

3.5.4 - Funzionamento in modalità "Raffreddamento"

• Usando esta modalità l'apparecchio deumidifica e raffredda l'ambiente.
• Per attivare esta modalità premere più volte il tasto B4 sul telecommando fino a quando sul display dello stesso si visualizza il symbolo D3.
• In esta modalità di funzionamento è possibile impostare la temperature desiderata e la velocità del ventilatore.

Dopo tre minuti (come tempo massimo) dall'attivazione di但这a modalità di funzionamento il compressore si avvia e l'apparecchio inizia ad erogare aria fredda.

• L'avviamento del compressore è indicato dall'accensione del LED B (verde) che si trova sulla console (fig.37).

3.5.5 - Funzionamento in sola modalità "Deumidificazione"

• Usando esta modalità l'apparecchio deumidifica l'ambiente.
  L'attivazione di但这a funzione risulta quindi particolarmente utile nelle mezze stagioni, vale a dire in quelle giornate (come per esempio delle piovose) nelle quali la temperatura è tutto sommato gradevole, ma l'ecessiva umidità fa avvertire un certo senso di disaggio.
  In questa modalita viene ignorata sua l'impostazione della temperatura ambiente che l'impostazione della velocità del ventilatore che risultta corrispondente sempre alla minima.
• Scompare quindi dal display del telecomando (fig.40-41) agliindicazione di temperatura e di velocità del ventilatore.
• Per attivare esta modalità premere più volte il tasto B4 sul telecomando fino a quando sul display dello stesso si visualizza il symbolo D4 e il symbolo della ventilazione automatica D1.
• Con esta modalità è normale che l'apparecchio funzioni in modo intermittente.

3.5.6 - Funzionamento in sola modalità "Ventilazione"

• Usando esta modalità l'apparecchio non esercita alcuna azione né sulla temperatura né sull'umidità dell'aria in ambiente.
• Per attivare esta modalità premere più volte il tasto B4 sul telecomando fino a quando sul display dello stesso si visualizza il symbolo della ventilazione automatica D1.

3.5.7 - Funzionamento in sola modalità "Benessere" (Automatico)

• In esta modalità, in funzione della temperatura interna del locale ed alla temperatura desiderata impostata, viene regolata automaticamente la temperatura dell'impianto e la velocità della ventola (ad eccezione del funzionamento in modalità "deumidificazione").
• Per attivare esta modalità premere più volte il tasting B4 sul telecomando fino a quando sul display si visualizza il symbolo D7.

3.5.8 - Funzionamento in modalità "Riscaldamento" (solo per modelli con pompa di calore)

• Usando esta modalità l'apparecchio riscalda l'ambiente.
  Questa funzione è disponibile solo per i modelli a pompa di calorie (HP).
• Per attivare esta modalità premere più volte il tasto B4 sul telecomando fino a quando sul display dello stati si visualizza il symbolo D2.
• In esta modalità di funzionamento è possible impostare la temperatura desiderata e la velocità del ventilatore. Dop o tre minuti (come tempo massimo) dall'attivazione di esta modalità di funzionamento il compressore si avvia e l'apparecchio inizia ad erogare calore.
• L'avviamento del compressore è indicato dall'accensione del LED B (verde) che si trova sulla console (fig.37).

L'apparecchio provvede, periodicamente, ad effettuare uno sbrinamento della batteria.

Per tutte la durata di但这a fase il climatizzatore non invia aria calda in ambiente pur rimanendo accesi i vari organi interni ad esclusione del ventilatore dell'aria ambiente.

Quando le temperature esterne sono basse si potrebbero verificare dei ritardi nel passaggio alla minima velocità alla media o alla massima dal momento in cui viene inviato il segnale con il telecommando.

Analoghi ridardi possono verificarsi sull'attivazione dell'oscillazione del deflettore mobile.

Dopo lo spegnimento dell'unità il ventilatore interno resta in funzione più per alcuni secondi, trascorsi i quali si arresta e si chiudono entrambi i flap dell'aria.

3.5.9 - Controllo della direzione del flusso d'aria

• Premere il tasto B9 sul telecomando per attivare/disattivare l'oscillazione continua del deflettore mobile di uscita aria (fig.36 - rif. 1).
• Quando l'oscillazione continua è attivata, una ulteriore pressione del tasto B9 consente di bloccare il deflettore in modo da ottenerà la direzione verticale desiderata per il flusso d'aria.

La posizione del deflettore mobile non deve mai assere forzata manualmente.

3.5.10 - Controllo della velocità del ventilatore

• Il controlo della velocità del ventilatore avviene per mezzo del tasto B5 (sul telecomando).
• Premendo più volte questo tasto la velocità cambia con la seguente sequenza: Bassa > Media > Alta > Automatica.
  Maggiore e la velocità impostata maggiore e la resa dell'apparecchio, ma minore e la sua silenziosità.
• Impostando la velocità Automatica il microprocessor di bordo regola la velocità automaticamente, mantenendola tanto più alta quando è maggiore lo scostamento tra la temperature in ambiente rilevata e la temperature impostata.
• La velocità viene ridotta sempre automaticamente mano a mano che la temperature ambiente s'avvica a quella impostata.
• In modalità deumidificazione il controllo della velocità non è possible in quanto l'apparecchio può funzionare esclusivamente alla Bassa velocità.

3.5.11 - Tasto benessere notturno (SILENT)

Per attivare esta modalità premere il tasto B3 sul telecomando, sul display si visualizza il symbolo D6.
Lattivazione della funzione benessere notturno (SILENT) permette di ottenere molteplici risultati:

• augmento graduale della temperatura impostata in raffreddamento

• diminuzione graduale della temperatura impostata per il riscaldamento (solo modelli HP)

• riduzione del livello sonoro dell'apparecchio
• risparmi sui consumi notturni d'energia elettrica

Per l'attivazione della funzione benessere notturno occorre prima selezionare la modalità di funzioniamento e la temperatura desiderata, quando attivare la funzione benessere notturno premendo il tasto B3.
- Idealmente l'attivazione del tasto benessere notturno dovrebbe essere effettuata immediamente prima d'addormentarsi.
- In raffreddamento la temperature impostata viene mantenuta per un'ora dopo l'attivazione del tasto be-nessere notturno. Nelle due ore successive l'impostazioneiene gradualmente augmentata, quando il funzionamento del ventilatore è impostato sulla Bassa velocità.
- Trascorsa le seconda ora l'impostazione della temperatura e l'impostazione del ventilatore non vengono ulteriormente alterati.
- In riscaldamento la temperature impostata viene mantenuta per un'ora dopo l'attivazione del tasto be-nessere notturno. Nelle due ore successive l'impostazione viene gradualmente abbassata, quando il funzionamento del ventilatore è impostato sulla Bassa velocità.

• Trascorsa le seconda ora l'impostazione della temperatura e l'impostazione del ventilatore non vengono ulteriamente alterati.
  Il tasto benessere notturno non è disponibile per il funzionamento in sola deumidificazione e ventilazione.
  Il tasto benessere notturno cui essere escludo in agli uomini (idealmente al risveglio) premendo un'altra volta il pulsante B3.
• A Anything pinto vengono ripristinate le impostazioni di temperatura e di velocità del ventilatore che erano impostate prima dell'attivazione di tale funzione.

3.5.12 - Impostazione del timer

• La logica dell'apparecchio mette a disposizione dell'Utente la possibilità di fruire di dueisti programmi del timer (vedere paragrafo 3.5.14), grazie ai quali l'apparecchio più essere disattivato ed attivato (o viceversa) in orari a piacere (per esempio si può attivarlo molto più prima dell'orario di rientro previsto in modo da trovare nell'abitazione una temperatura giornate).
  Se si desidera usfuquire di queste funzioni occorre innanzitutto eseguire l'impostazione dell'orario esatto (vedere paragrafo 3.5.13) e successivement impostare il timeragli orari desiderati.

3.5.13 - Impostazione dell'orologio e del timer (T1)

Per impostare l'ora operare con il telecomando come segue:

a. Premere il tasto B6 (SETTIMER) sino a quando sul display si visualizza l'indicazione delle ore h (D10)
b. Con i tasti B7 (+e-) impostare l'ora.
c. Premere il tasto B6 sino a quando sul display si visualizza l'indicazione dei minuti m (D10).
d. Con i tasti B7 (+ e-) impostare i minuti.
e. Premere il tasto B6 per memorizzare l'ora e proseguire nella programmazione del timer.

3.5.14 - Impostazione dell'orologio e del timer (T2)

Per impostare l'ora operare con il telecomando come segue:

a. Premere il tasto B6 (SETTIMER) sino a quando sul display si visualizza .l'indicazione delle ore h (D10)
b. Con i tasti B7 (+e-) impostare l'ora.
c. Premere il tasto B6 fino a quando sul display si visualizza l'indicazione dei minuti m (D10).
d. Con i tasti B7 (+ e -) impostare i minuti.
e. Premere il tasto B6 per memorizzare l'ora e proseguire nella programmazione del timer.

3.5.15 - Impostazione degli orari timer (PROGR. 1 e PROGR. 2) (T1)

É possible impostare uno o entrambi i programmi timer.

Per impostare gli orari di attivazione e di disattivazione dell'apparecchio nei due programmi utilizzare il telecomando e operare come segue:

a. Premere una o più volte il tasting B6 (SET TIMER) fino a quando sul display si visualizza il symbolo (D8a) (Orario di attivazione del 1^ programmà).
b. Con i tasti B7 (+ e-) aumento o diminuire l'ora in cui si desidera che il climatizzatore si attivi. La variazione dell'ora impostabile con i tasti B7 (+ e-) è di 30 minuti.
c. Premere una seconda volta il tasto B6 (SET TIMER); sul display si visualizza il symbolo © (D8b) (Orario di disattivazione del 1^ programm).
d. Con i tasti B7 (+ e-) aumento o diminuire l'ora in cui si desidera che il climatizzatore si spenga. La variazione dell'ora impostabile con i tasti B7 (+ e-) è di 30 minuti.
e. Premere di nuovo il tasto B6 (SET TIMER); sul display si visualizza il symbolo D9a (Orario di attiva-zione del 2^ programmata).
f. Con i tasti B7 (+ e-) augmentare o diminuire l'ora in cui si desidera che il climatizzatore si attivi. La variazione dell'ora impostabile con i tasti B7 (+ e-) è di 30 minuti.
g. Premere di nuovo il tasto B6 (SET TIMER); sul display si visualizza il symbolo © (D9b) (Orario di disattivazione del 2^ programmà).
h. Con i tasti B7 (+ e-) aumento o diminuire l'ora in cui si desidera che il climatizzatore si spenga. La variazione dell'ora impostabile con i tasti B7 (+ e-) è di 30 minuti.
i. Per tornare alla modalità di funzionamento normale premere una o più volte il tasto B6 (SET TIMER) fino a quando sul display si spengono tutti i simboli riferiti a esta impostazione.

3.5.16 - Impostazione degli orari timer (PROGR. 1 e PROGR. 2) (T2)

É possible impostare uno o entrambi i programmi timer.

Per impostare gli orari di attivazione e di disattivazione dell'apparecchio nei due programmi utilizzare il telecomando e operare come segue:

a. Premere una o più volte il tasting B6 (SET TIMER) fino a quando sul display si visualizza il symbolo 1 (D8) (Orario di attivazione del 1^ programmata) e il symbolo ON (D16).
b. Con i tasti B7 (+ e-) aumento o diminuire l'ora in cui si desidera che il climatizzatore si attivi. La variazione dell'ora impostabile con i tasti B7 (+ e-) è di 30 minuti.
c. Premereuna seconda volta il tasto B6 (SET TIMER); sul display si visualizza il symbolo 1 (D8) (Orario di disattivazione del 1^ programma) e il symbolo OFF (D14).
d. Con i tasti B7 (+ e -) aumento o diminuire l'ora in cui si desidera che il climatizzatore si spenga. La variazione dell'ora impostabile con i tasti B7 (+ e -) è di 30 minuti.
e. Premere di nuovo il tasto B6 (SET TIMER); sul display si visualizza il symbolo 2 (D9) (Orario di attivazione del 2^ programmata) e il symbolo ON (D16).
f. Con i tasti B7 (+ e-) aumento o diminuire l'ora in cui si desidera che il climatizzatore si attivi. La variazione dell'ora impostabile con i tasti B7 (+ e-) è di 30 minuti.
g. Premere di nuovo il tasto B6 (SET TIMER); sul display si visualizza il symbolo 2 (D9) (Orario di disattivazione del 2^ programmata) e il symbolo OFF (D14).
h. Con i tasti B7 (+ e -) aumento o diminuire l'ora in cui si desidera che il climatizzatore si spenga. La variazione dell'ora impostabile con i tasti B7 (+ e -) è di 30 minuti.
i. Per tornare alla modalità di funzionamento normale premere una o più volte il tasto B6 (SET TIMER) fino a quando sul display si spengono tutti i simboli riferiti a esta impostazione.

3.5.17 - Attivazione e disattivazione del timer

Una volta impostati, i programmi del timer possono essere attivati o meno a seconda delle necessità contingenti. L'attivazione può riguardare uno dei due programmi o entrambi.

In particolare, agli volta che si preme il pulsante B11 (Attivazione dei programmi) la situazione cambia come segue:

• Attivazione del solo 1^ Programma.
  Attivazione del solo 2^ Programma.
  Attivazione del 1^ e del 2^ Programma.
  Disattivazione di entrambi i programmi.

3.5.18 - Reset di tutte le funzioni del telecomando (solo per telecomando T1 - Fig.38)

Premendo il pulsante B10 (RESET) vengono azzerate tutte le impostazioni del telecomando.

Cosi facendo si annullano tutte le impostazioni orarie del timer salvate nel telecomando ed il telecomando ripristina tutte le impostazioni di fabbrica.

Inoltre, sempretramite la pressione del pulsante B10, sul display appaiono tutti i simboli rendendo cosi possible verificare l'integrità del display stesso.

3.5.19 - Gestione dell'apparecchio in caso di non disponibilità del telecomando

In caso di smarrimento del telecomando, esaurimento delle batterie o malfunzionamento dello stesso, il climatizzatore può essere fatto funzionare solo in modo automatico premendo, mediante un oggetto appuntito, il microinterruptatore situato quello che si trovava sulla console.

Per spegnere il climatizzatore premere nuovamente il microinterrottore.

Dal momento in cui il telecomando torna ad essere disponibile, ripristinare il normale controlo del climatizzatore impartendo un qualiasi comandotramite il telecomando.

3.6 - CONSIGLI PER IL RISPARMIO ENERGETICO

Di seguito alcuni semplici consigli per ridurre i consumi:

• Mantenere sempre e costamente puliti i filtri (vedi capitolo manutenzione e pulizia).
• Mantenere chiuse le porte e le finestre dei locali da climatizzare.
• Evitare che i raggi solari penetrino liberamente nell'ambiente (si consiglia l'utilizzo di tende o abbassare tapparelle o chiudere le persiane).
  Non ostruire le via di flusso dell'aria (in entrata ed in uscita) delle unità; ciò,及其他 ad ottenere una resa dell'impiano non ottimale, pregiudicaanche il suo corretto funzionamento e la possibilità di guasti irreparabili alle unità.

4 - PULIZIA E MANUTENZIONE

Prima di procedere ad un qualsiasi intervento di manutenzione e pulizia accertarsi sempre di aver spento l'impianto, con l'utilizzo del telecomando, e di aver staccato la spina di alimentazione alla presa dell'impianto (o di aver posizionato su "0" OFF il sezonatore generale a monte).

Non toccare le parti in metallo dell'unità quando si tolgono i filtri dell'aria. I do molto affiliate. Rischio di tagli o ferite.

4.1 - PULIZIA

4.1.1 - Pulizia dell'apparecchio e del telecomando

Utilizzare un panno asciutto per pulire l'apparecchio e il telecomando (fig. 26).
E' possibile utilizzare un panno inumidito con acqua fredda per pulire l'apparecchio se quello è molto sporco.
Aspirare tra le griglie di ingressso e mandata aria (fig. 26).

Non utilizzato un panno trattato chimicamente o antistatico per pulire l'apparecchio. utilizzato, benzina, solvente, pasta per lucidare, o solventi similari.

Questi prodotti potrebbero provocare la rottura o la deformazione della superficie in plastica.

4.1.2 - Pulizia del filtro dell'aria

Per garantire un'efficace filtrazione dell'aria interna ed un buon funzionamento del climatizzatore è indispensable pulire periodicamente il filtrlo dell'aria o quando si accende il LED A (rosso) presente sullo stesso. Il filtrlo dell'aria si trovava nella parte superiore dell'apparecchio.

Pulizia filtró:

a. Scollegare elettricamente l'apparecchio.
b. Specnere l'unita e attendere la chiusura del flap di aspirazione.
c. Sganciare ed estrarre manualmente il filtr di aspirazione aria (3) (fig. 33). Nel modello UNICO Air INVERTER 25 HP - 25 SF EVA, i filtr da sganciare ed estrarre sono due (fig. 34).
d. Lavare e asciugare perfettamente i filtri.
e. Reinserire i filtri nella posizione originaria.

Per disattivare il LEDA (se acceso), dopo aver pulito e riposizionato i filtri, collegare elettricamente l'apparecchio quando premere per un breve istante il tasto di reset H utilizzato un oggetto appuntito. In quello modo viene resettata la segnalazione relativa alla necessità di pulizia fatto.

4.2 - MANUTENZIONE

Se si preve de non utilisezare l'apparecchiatura per un lungo periodo, eseguire quanto segue:

a. Arrestare il condizionatore e scollegare l'alimentazione.
b. Togliere le batterie dal telecomando.

Non cercare di riparare l'apparecchiatura da soli.

4.2.1 - Manutenzione periodica

Il climatizzatore è stato studiato in modo che le operazioni di manutenzione ordinaria siano ridotte al minimo.

In effetti esse si riducono alle sole operazioni di pulizia di seguito delineate:

• La pulizia o il lavaggio del filtro dell'aria ambiente agli 2 settimane o agli qualvolta si illumina il relativo led di segnalazione di colore rosso (operazione eseguibile dall'utente, vedi manuale uso).
• La pulizia della batteria condensante e la pulizia delsystema di gestione della condensa.

Tali operazioni devono essere eseguite da personale techniciane competente periodicamente e con una frequenza che dipende dal luogo di installatione e dall'intensità di utilizzo.

A seconda della quantità di sporco ci si poto limitare alla pulizia a secco (soffiando con un compressore batteria e bacinella e pulendo con una spazzola morbida le alette facendo attenzione a non deformarle) o effettuare una pulizia più approfondita con andere un lavaggio con detergenti dedicati.

Prima di lasciare il cantiere è bene raccogliere gli imballaggi ed eliminare con un panno umido agli traccia della sporcizia che si è depositata sull'apprecchio durante il montaggio (fig. 24).

Queste operazioni, che a rigor di logica non sono strettamente indispensablei, permettono tuttavia di aumentare gli occhi dell'Utente l'imagine professionale di chi ha installato l'apparecchio.

Per evitare inutili chiamate da parte dell'Utente, prima di lasciare il cantiere è inoltre bene:

• illustrargli i contentuti del Manuale d'Istruzioni per l'Utente,
• illustrargli le modalità con le quali deve essere eseguita la pulizia del filtr,
• chiarirgli quando e come deve interpellare un centro di assistenza autorizzato.

4.2.2 - Evacuatione dell'acqua di condensa in caso di emergenza

Se si dovessero verificare delle anomalie alsystema di smaltimento dell'acqua di condensa il climatizzatore si arresta e segnala lo stato di allarme con l'accensione intermittente dei LED A, LED B e LED C (fig.46).

Per far funzionare temporaneamente l'apparecchio in attesa dell'arrivo del centro di assistenza è possible drenare l'acqua contentutatramitequeste simplici operazioni (fig. 32):

Prima di procedere accertarsi sempre di aver spento l'impianto, con l'utilizzo del telecomando, e di aver staccato la spina di alimentazione dalla presa dell'impianto (o di aver posizionato su "0" OFF il sezonatore generale a monte).

a. Togliere il tappo (6a) avendo cura di mettere prima in posizione un contentatore di buona capienza (almeno cinque litri) per raccogliere l'acqua.
b. Una volta rimioso il guasto, il centro assistenza provvedera a richiudere il condotto di evacuatione.

4.3.1 - Diagnosi degli inconvenienti

Per l'Utente è importantissimo saper distinguere eventuali inanovenienti o anomalie funzionali rispetto a comportamenti dell'apparecchio previsti nel suo normale funzionamento.

Gli invenienti più comuni, inoltre, possono essere facilmente risolti tramite simplici operazioni dall'Utente stesso (vedere paragrafo 4.3.5 - Anomalie e rimedi).

Per tutte le autres segnalazioni (vedere paragrafo: 4.3.3 e 4.3.4) è necessario contattare sempre il servizio di assistenza tecnica"

Ogni tentativo di riparazione eseguito da personale non autorizzato fa decadere immediatamente agli forma di garanzia.

4.3.2 - Aspetti funzionali da non interpretare come inconvenienti

Durante il normale funzionamento è possible che si verificchi quanto segue:

a. Il compressore non si riavvia prima che sia trascorso un certo periodo (tre minuti circa dal precedente arresto).

• Nella logica di funzionamento dell'apparecchio è stato previsto un ritardo tra un arresto del compressore ed un suo successivo riavviamento, in modo da proteggere il compressore stesso da attivazioni troppo frequenti.

b. Durante il funzionamento in riscaldamento degli apparetti a pompa di calore l'erogazione aria calda cui avvenire nelle minuto o po l'attivazione del compressore.

• Se il ventilatore s'aviasiresse contemporaneamente al compressore, nei primi minuti di funzionamento sarebbe immessa in ambiente aria eccessivamente fredda (che potrebbe arrecare disturboagli occupanti) in quanto l'apparecchio non è ancor andato a regime.

4.3.3 - Segnalazioni led console

Nel caso in cui il climatizzatore si blocchi i led evidenziano una segnalazione d'allarme come da tabella "TAB1". contattare un centro di assistenza Olimpia.

H Tasto di reset.
G Ricevitore infrarosso.

IT-31

Tabella "TAB1"

DESCRIZIONE	LED D verde	LED C giallo	LED B verde	LED A rosso
Segnalazione della macchina in stand-by OFF OFF OFF OFF
Segnalazione della macchina in funzione ON x x x
Segnalazione dell'attivazione del timer, macchina in attesa	OFF	ON	OFF	OFF
Segnalazione dell'attivazione del timer, macchina in funzione	ON	ON	x	x
Segnalazione dell'accensione del compressore frigorifero ON	ON x
Segnalazione dell'eventuale necessità di effettuire la pulizia del filtrò dell'aria.	ON x x	ON
ON: led accesso - OFF: led spento - x: indifferente

4.3.4 - Allarmi console

In presenza di un allarme i led lampeggiano comeindicato nella tabella "TAB2".

Se uno degli allarmi persistsente per più di tre minuti, contattare un centro di assistenza Olimpia.

Tabella "TAB2"

DESCRIZIONE	LED D verde	LED C giallo	LED B verde	LED A rosso
Sonda temperatura aria esterna guasta	x	x	0	1
Sonda temperatura condensatore guasta	x	x	0	2
Sonda temperatura mandata guasta	x	x	0	3
Protezione corrente compressore	x	x	0	4
Errore di comunicazione	x	x	0	5
Sovracorrente linea di alimentazione	x	x	0	6
Protezione corrente compressore non idonea	x	x	0	7
Problema tensione DC schedà di potenza	x	x	0	8
Anomalia corrente	x	x	0	9
Temperatura condensatore troppo alta	x	x	1	0
Protezione UIPM	x	x	1	2
Errorelettura EEPROM	x	x	1	3
Errorescrittura EEPROM	x	x	1	4
Temperatura mandata troppo alta	x	x	1	7
Sonda temperatura ambiente guasta	0	1	0	0
Sonda temperatura evaporatore guasta	0	2	0	0
Temperatura evaporatore troppo Bassa	0	3	0	0
Temperatura evaporatore troppo alta	0	4	0	0
Errore di comunicazione	0	5	0	0
Guasto motore ventilatore evaporante	0	8	0	0
Allarme livello acqua	1	1	0	0
1-9: numero lampeggi (1 lampeggio = 1 secondo on, 1 secondo off) - 0: led spento - x: indifferente

IT-32

Malfunzionamento Causa	Cosa occorre fare?
L'apparecchio non si avvia	Interruzione di corrente	Attendere che venga ripristinata la corrente.
	L'unità si è scollegata alla corrente.	Verificare che la spina sia insertita nella presa a muro.
	Il fusibile è interrotto o è scattato il magnetotermico.	Sostituire il fusibile o ripristi magnetotermico.
	Le batterie del telecomando possono essere esaurite.	Sostituire le batterie.
	L'ora impostata con il timer più non essere corretta.	Attendere o annullare l'impostazione del timer.
L'apparecchio non raffredda/non riscalda più' a sufficientia	Errata impostazione della tempe-ratura.	Impostare la temperature in modo corretto. Per la procedura consultare il capitolo "Utilizzo del telecomando".
	Il filtrò dell'aria è sporco. Pulire il filtrò dell'aria.
	Le porte o le finestre sono aperte.	Chiudere le porte o le finestre.
	Le presede ingressso ouscita aria delle unità interna o esterna sono bloccate.	Togliere prima le ostruzioni, riavviare l'apparecchiatura.
Se il problema non è stato risolto, contattare il servizio di assistenza tecnica più vicino.Fornire informazioni dettagliate sul malfunzionamento e sul modello dell'apparecchiatura.

5 - DATI TECHNICI

Per i dati tecnici molto elencati consultare la targa dati caratteristica applicata sul prodotto.

Tensione di alimentazione
- Potenza assorbita massima
Corrente assorbita massima
Potenza refrigerante
Gas refrigerante
- Grado di protezione degli involucri
Max pressione di esercizio
Apparecchio ermeticamente sigillato.

Contiene gas fluorato ad effetto serra R32

UNICO Air INVERTER 20SF-20HP EVA

Dimensioni (largh. x alt. x prof.) mm 980 x 490 x 160
Peso (senza imballo). kg 37

UNICO Air INVERTER 25SF-25HP EVA

Dimensioni (largh. x alt. x prof.) mm 980 x 500 x 160
Peso (senza imballo). kg 38

CONDIZIONE LIMITE DI FUNZIONAMENTO	TEMPERATURA AMBIENTE INTERNO	TEMPERATURA AMBIENTE ESTERNO
Temperature di esercizio massimine in raffreddamento	DB 35°C - WB 24°C DB 43°C - WB 32°C
Temperature di esercizio minime in raffreddamento	DB 18°C DB -10°C
Temperature di esercizio massimo in riscaldamento	DB 27°C DB 24°C - WB 18°C
Temperature di esercizio minime in riscaldamento	--- DB -15°C

MAIN INDEX

0 - WARNINGS 3

0.1- GENERAL INFORMATION 3
0.2 - SYMBOLS 3

0.2.1 - Editorial pictograms 3

0.3- GENERALWARNINGS 4
0.4 - NOTES REGARDING FLUORINATED GASES 7
0.5- PROPERUSE 10
0.6 - HAZARDOUS ZONES 10

I dati tecnici e le caratteristiche estetiche dei prodotti possono subire cambiamenti. Olimpia Splendid si riserva di modificarli in agli giorni nella sua preavviso.
