Produkttyp	Nätverksvideoinspelare (NVR)
Märke	Tenda
Modell	N3L4H V2.0
Strömförsörjning	Nätadapter ingår (AC-ingång)
Portar	1 LAN-port 10/100 Mbps, 1 HDMI-port, 1 VGA-port, 2 USB 2.0-portar, PoE-portar (beroende på modell)
Huvudfunktioner	Videoinspelning, live-visning, uppspelning, hantering via TDSEE-app, automatisk tillägg av LAN-kameror, ONVIF-stöd
Lagring	SATA-hårddisk (ingår ej, rekommenderas dedikerad övervakningshårddisk)
Anslutning	Ethernet 10/100 Mbps, molntjänst
Maximal upplösning	Upp till 8MP (beroende på kameror)
Videokomprimering	H.265+/H.265/H.264 (uppskattning)
Antal kanaler	Varierar beroende på modell (t.ex. 8 kanaler för N3L-8H)
PoE	Ja för PoE-modeller (t.ex. N3104-4P) - 4 PoE-portar IEEE 802.3af/at
Ljud	Ljudingång och -utgång (beroende på modell)
Jordning	Jordningsskruv
Väggmontering	Möjlig (skruvar medföljer ej)
Underhåll	Stäng inte av strömmen direkt för att undvika skador
Säkerhet	Lösenord, upplåsningsmönster, e-post för återställning
Ingående tillbehör	Nätadapter, mus, installationssats, snabbinstallationsguide
Ungefärliga mått	260 x 220 x 40 mm (plastchassi)
Ungefärlig vikt	Cirka 1 kg
Gränssnittsspråk	Flerspråkigt (franska, engelska, etc.)
Teknisk support	[e-mail]

Vanliga frågor - N3L4H V2.0 Tenda

Vad gör jag om det inte finns några uppspelningsvideor på NVR:n?

Kontrollera först att hårddisken fungerar korrekt under Konfiguration > Lagring > HDD. Om den är onormal, installera om eller formatera hårddisken. Se också till att inspelningsschemat är aktiverat under Konfiguration > Lagring > Schemaläggning.

Vad gör jag om TDSEE-appen inte kan lägga till NVR:n?

Kontrollera att molntjänsten är aktiverad under Konfiguration > Nätverk > Molntjänst. Se till att molnets status är 'Online'. Om offline, kontrollera NVR:ns LAN-anslutning och att routern har internetåtkomst.

Vad gör jag om det inte visas någon bild på en NVR-kanal?

Under Konfiguration > Kanal > Kamera, kontrollera kamerans status. Om 'Fel', håll muspekaren över ikonen för orsak. Lösningar inkluderar: kontrollera lösenordet, nätverksanslutningen, eller ta bort/återställ kameran.

Vad gör jag om NVR:n inte hittar kameran?

Om kameran är ansluten till en PoE-port, aktivera DHCP via ett hanteringsverktyg. Om den är ansluten till LAN, se till att IP-adressen är i samma nätverkssegment. För tredjepartskameror, aktivera ONVIF och lägg till en admin-användare.

Hur installerar jag en hårddisk i NVR:n?

Stäng av strömmen till NVR:n. Ta bort locket genom att skruva loss skruvarna på undersidan. Skruva i två skruvar i hålen närmast SATA-kontakten, lämna 2 mm spel. Rikta in hårddiskens SATA-kontakt med moderkortets, sätt i och fäst med resterande skruvar. Sätt tillbaka locket.

Hur utför jag den första konfigurationen av NVR:n?

Anslut mus och bildskärm. På webbgränssnittet, ange ett lösenord och en e-postadress, klicka sedan på 'Aktivera'. Du kan sedan konfigurera ett upplåsningsmönster, lägga till kameror och aktivera molntjänsten.

Hur återställer jag lösenordet för NVR:n?

Använd den e-postadress du angav vid aktiveringen. På inloggningsgränssnittet, klicka på 'Glömt lösenord' och följ instruktionerna. Du kan också använda TDSEE-appen genom att registrera dig med samma e-postadress.

Hur kommer jag åt NVR:n på distans via en webbläsare?

Se till att NVR:n är ansluten till routern och att molntjänsten är online. Från en dator, ange NVR:ns IP-adress (standard 192.168.1.254) i en webbläsare. Använd användarnamnet admin och det angivna lösenordet.

Stöder NVR:n ONVIF-kameror?

Ja, NVR:n stöder ONVIF-protokollet. För att lägga till en tredjepartskamera, se till att ONVIF är aktiverat på kameran och att en admin-användare (användarnamn admin) har lagts till i ONVIF-användarlistan.

Hur uppdaterar jag firmware på NVR:n?

Ladda ner den senaste firmware från Tendas webbplats (www.tendacn.com). Logga in på webbgränssnittet, gå till Konfiguration > Underhåll > Uppdatering, välj den nedladdade filen och klicka på 'Uppdatera'. Stäng inte av strömmen under uppdateringen.

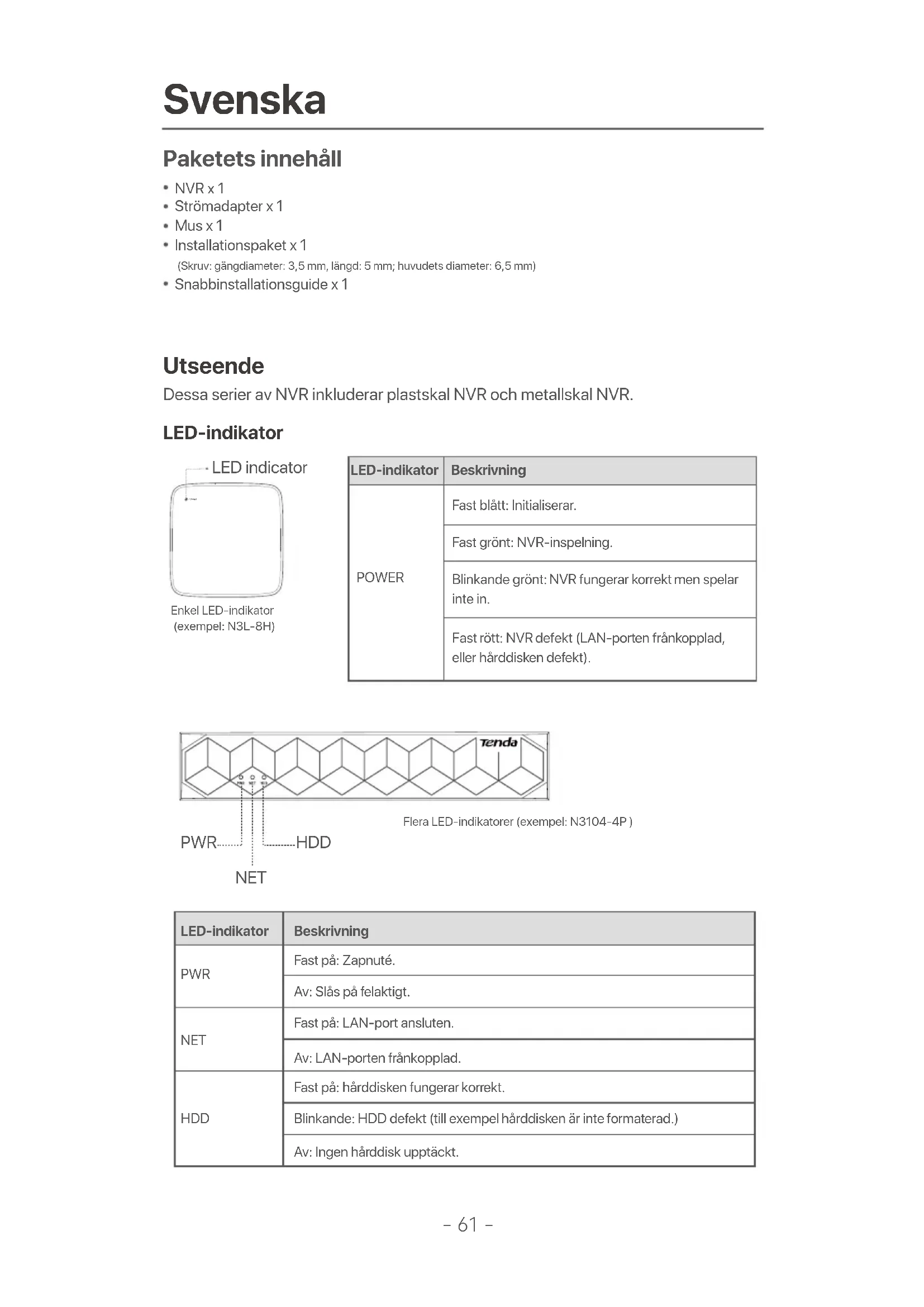

BRUKSANVISNING N3L4H V2.0 Tenda

• NVR x 1
• Strömadapter x 1
• Mus x 1
  • Installationspaket x 1
  (Skruv: gängdiameter: 3,5 mm, längd: 5 mm; huvudets diameter: 6,5 mm)
• Snabbin Installationsguide x 1

Utseende

Dessa serier av NVR inkluderar plastskal NVR och metallskal NVR.

LED-indikator

LED-indikator	Beskrivning
POWER	Fast blått: Initialiserar.
	Fast grönt: NVR-inspelning.
	Blinkande grönt: NVR fungerar korrekt men spelar inte in.
	Fast rött: NVR defekt (LAN-porten frånkopplad, eller hårddisken defekt).

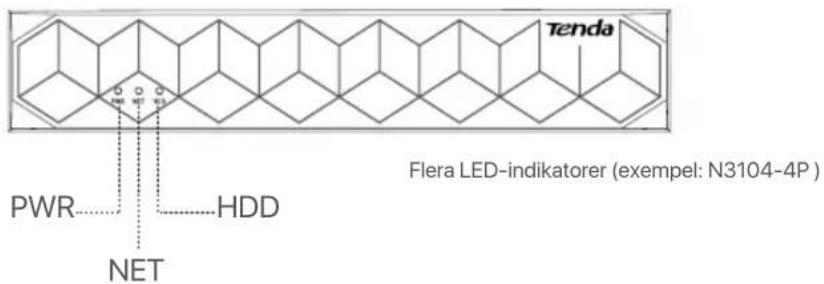

tenda PWR....HDD NET Flera LED-indikatorer (exempel: N3104-4P)

LED-indikator	Beskrivning
PWR	Fast på: Zapnuté.
	Av: Slås på felaktigt.
NET	Fast på: LAN-port ansluten.
	Av: LAN-porten frånkopplad.
HDD	Fast på: hårddisken fungerar korrekt.
	Blinkande: HDD defekt (till exempel hårddisken är inte formaterad.)
	Av: Ingen hårddisk upptäckt.

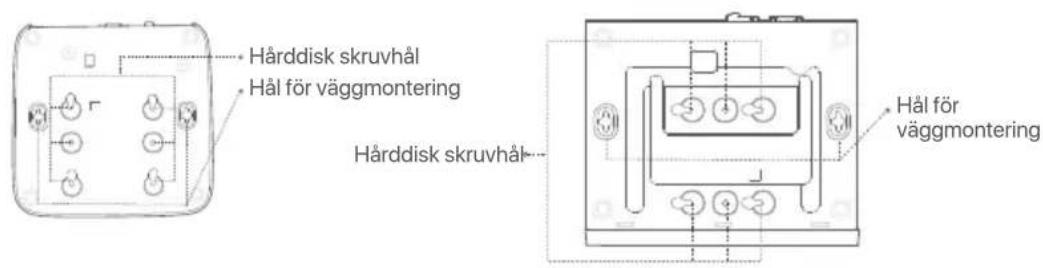

Bottenpanel

Tips

Väggmonteringshål: Används för att fästa enheten på väggen.

Väggmonteringsmaterial är självförberedda. Rekommenderade specifikationer för plastskruvar och ankare:

Skruv: gängdiameter: 3 mm, längd: 14 mm; huvudets diameter: 5.2 mm

Plastankare: innerdiameter: 6,0 mm; längd: 26,4 mm

Hårddisk skruvhål Hål för väggmontering Hårddisk skruvhål Hål för väggmontering

Plastskal NVR (Exempel: N3L-8H) Metallskal NVR (Exempel: N3104-4P)

Bakre panel

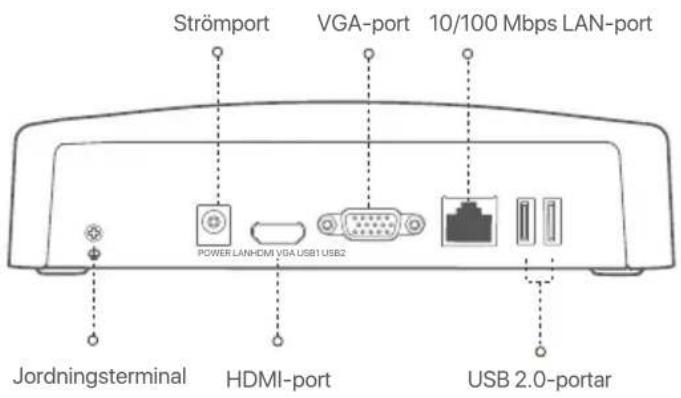

Vanlig NVR (exempel: N3L-8H)

Strömport VGA-port 10/100 Mbps LAN-port POWER LANHDMI VGA USB1 USB2 Jordningsterminal HDMI-port USB 2.0-portar

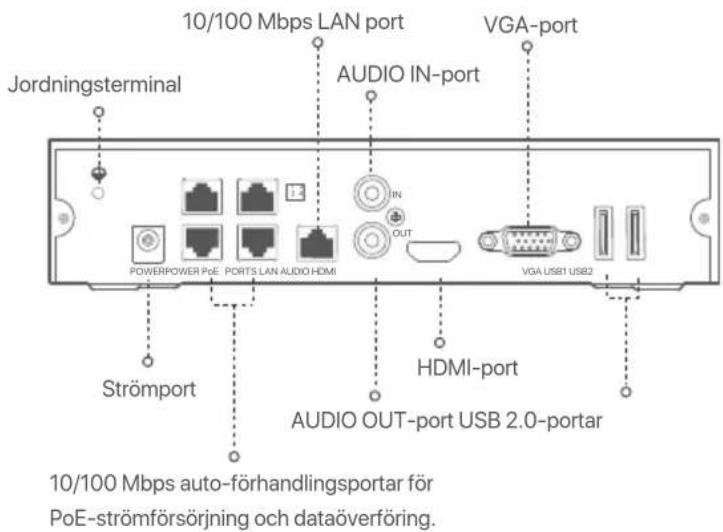

PoE NVR (Exempel: N3104-4P)

Jordningsterminal 10/100 Mbps LAN port AUDIO IN-port VGA-port POWERPOWER PGE PORTS LAN AUDIO HDMI IN OUT VGA USB1 USB2 Ströimport HDMI-port AUDIO OUT-port USB 2.0-portar 10/100 Mbps auto-förhandlingsportar för PoE-strömförsörjning och dataoverföring.

	BeskrivningPort
	Jordningsterminal.Anslut jordterminalen på NVR till jord eller byggnadens jordterminal med en jordkabel för att förhindra statisk elektricitet eller blixtnedslag från att skada NVR.
POWER	Strömport.Använd den medföljande nätadaptern för att slå på NVR.
PoE PORTS	Snabb Ethernet-port, som stöder IEEE 802.3af/at PoE-strömförsörjning. Används för att ansluta till kameror.- Rekommenderad Ethernet-kabel: CAT 5 eller bättre.- Strömförsörjningsavständ:Normalläge (standard): Upp till 100mLångdistansläge: Upp till 250m
LAN	Snabb Ethernet LAN-port.Används för att ansluta till sådana enheter som routern och switchen.
AUDIO IN	Ljudingångsport.Används för att ansluta till ljudingångsenheter, såsom pickuper.
AUDIO OUT	Ljudutgångsport.Används för att ansluta till ljudutgångsenheter, till exempel aktiva högtalare.
HDMI	HDMI-port.Anslut din bildskärm eller TV till denna port med en HDMI-kabel för ljud- och videoutgång.
VGA	VGA-port.Anslut din bildskärm till denna port med en VGA-kabel för videoutgång.
USB	USB 2.0-port.Används för att ansluta till sådana enheter som en mus och en USB-lagringsenhet.

I Installera HDD

Utseendet av NVRs kan variera med modeller. Följande information är bara för referens. Vänligen installera HDD som matchar modellen som du köpt.

Denna produkt inkluderar inte någon HDD. Du är rekommenderad att använda HDD dedikerad för övervakning. Du kan behöva en skruvmejsel. Vänligen förbered det själv.

Tips

När du installerar eller ersätter HDD, vänligen stäng av strömmen av NVR, annars kanske HDD inte detekteras eller till och med skadas.

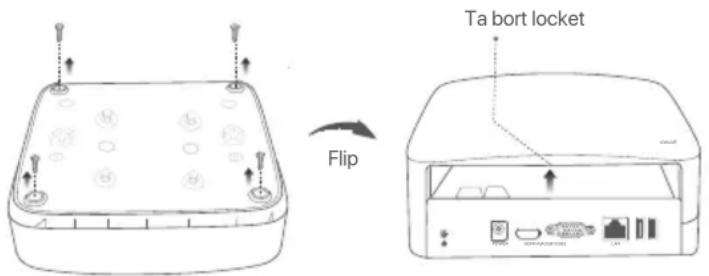

①Skruva lös skruvarna på längst ner, ta sen bort skyddet av NVR. Spara skruvarna för senare användning.

② Ta ut 2 skruvar från NVR installeringspaket, och skruva dom till de två skruvhålen närmast till SATA kontakten. Spara runt 2 mm mellan skruvhuvud och HDD för subsekvent installering.

SATA-kontakt HDD

3 Justera SATA kontakt av HDD med SATA springan på moderkort av NVR, sätt sen in springan tills den är tätt fast.

HDD HDD

Plastskal NVR (Exempel: N3L-8H)

HDD HDD

Metallskal NVR (Exempel: N3104-4P)

4 Ta ut återstående skruvar från NVR installationspaket, och skruva dom till HDD skruvhål för att sätta fast HDD.

Plastskal NVR (Exempel: N3L-8H)

⑤ Montera skyddet med föregående borttagna skruvar.

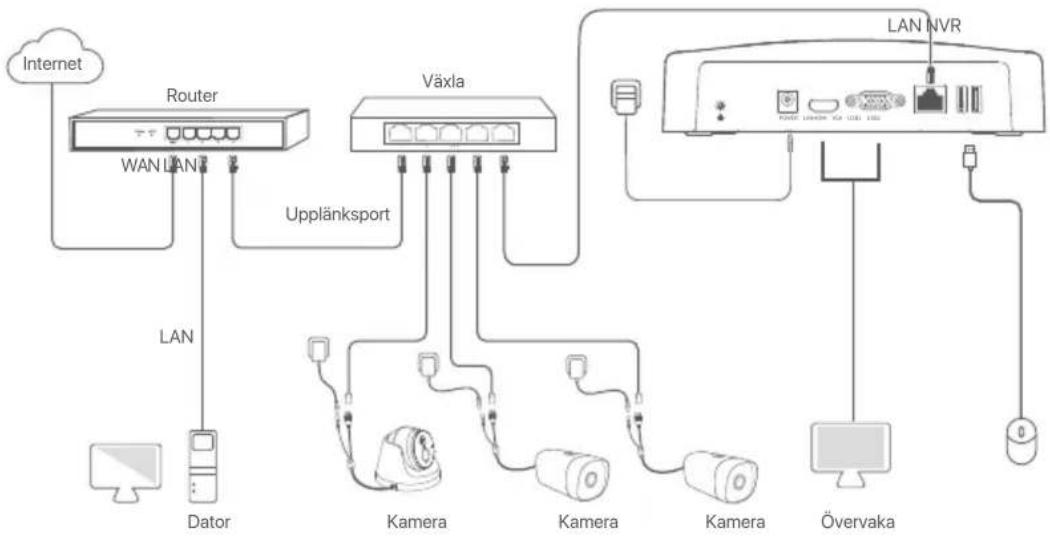

Ordinär NVR topologi (Exempel: N3L-8H)


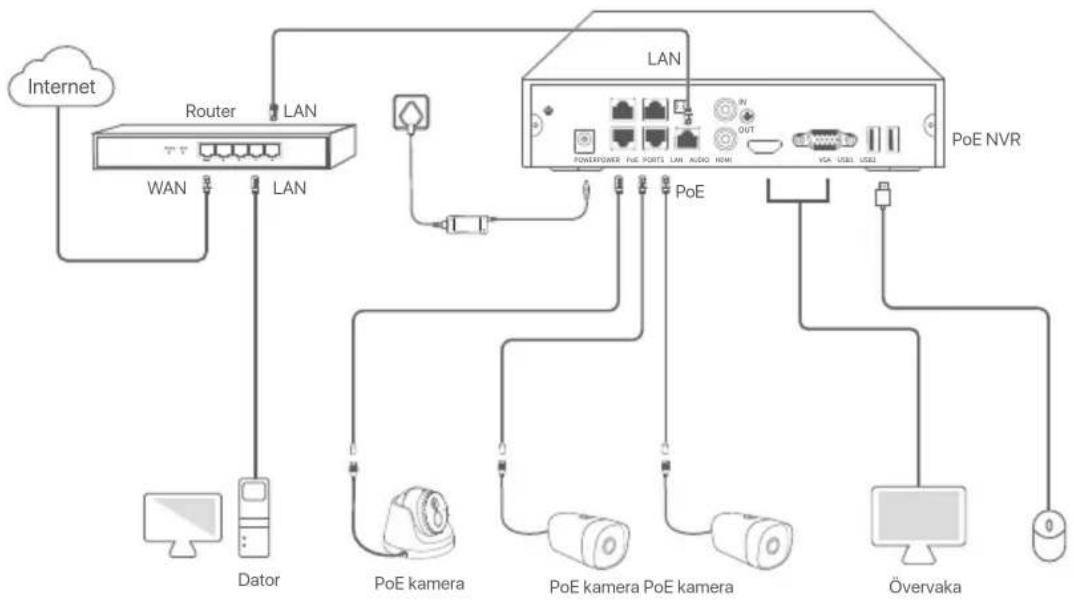

PoE NVR topologi (Exempel: N3104-4P)

III Grundläggande konfiguration

■ Lokal hantering

Uppstart

Tips

Använd en inkluderade strömadaptern för att sätta på NVR. NVR kan misslyckas att funka normalt eller till och med skadas på grund av icke normal strömförsörjning.

Anslut den inkluderade ströadaptern till strömporten av NVR, och plugga in strömadaptern till strömuttaget för att starta NVR.

Nerstängning

Notera

Ta inte direkt bort strömförsörjning av NVR för att forcera en nedstängning: annars kan HDD skadas, videos kan förloras eller så kan NVR till och med skadas.

Efter anslutning av mus och övervakning till NVR, utför följande inställningar på NVRs webb UI (avsluta Full Skärm gränssnitt).

Klicka ⚙ längst upp i höger hörn, klicka Nerstängning ⚙ , och klicka sedan OK. När Enheten är Nerstängd. Vänligen stäng av strömmen kommer till skärmen, plugga ut strömadaptern av NVR.

Snabb uppsättning

Efter anslutning av mus och övervakning till NVR, så kan du utföra en snabb uppsättning.

Webb UI av NVR kan variera beroende på olika modeller. Det faktiska webb gränssnittet råder. N3L-8H tas som ett exempel här.

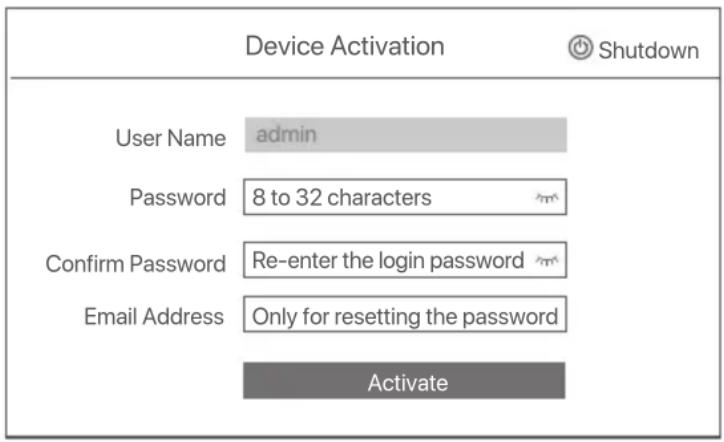

① Sätt Password (Lösenord), ange din Email Address (E-postadress), klicka sedan Activate (Aktivera).

2 Om du vill använda ett mönster för att låsa upp webb gränssnitt, vänligen rita ett upplåsningsmönster. Annars, klicka Do Not Use Unlock Pattern (Använd omte Upplåsningsmönster) och skippa till steg 3.

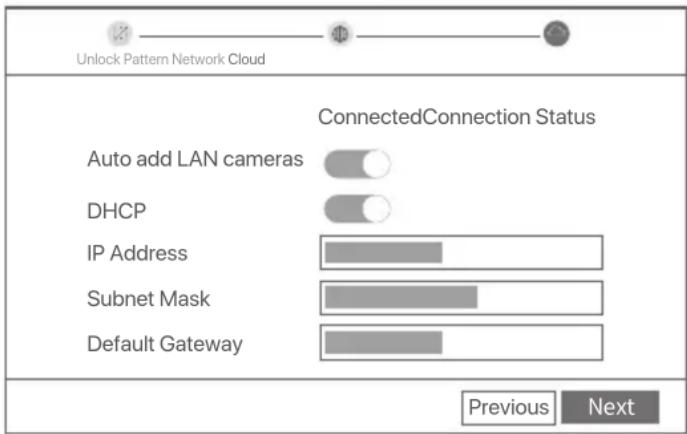

③ Försäkra att anslutningsstatus är Connected (Ansluten), och tillåt eller avaktivera Auto add LAN cameras (Autoskapa LAN kameror) funktion så som behövs.

• Om du vill automatiskt addera kameror på LAN sida av NVR, klicka Next (Nästa). Skippa till steg 5
• Om du manuellt vill addera kameror på LAN sida av NVR, så kan du avaktivera Auto add LAN cameras (Addera automatiskt LAN kameror) funktion, och klicka Nästa.

Tips

Om anslutningsstatus är Disconnected (Frånkopplad), försök med följande lösningar:

– Försäkra att LAN port anslutning av NVR är ansluten propert.
– Se till att DHCP-serverfunktionen för routern som NVR är ansluten till är aktiverad.

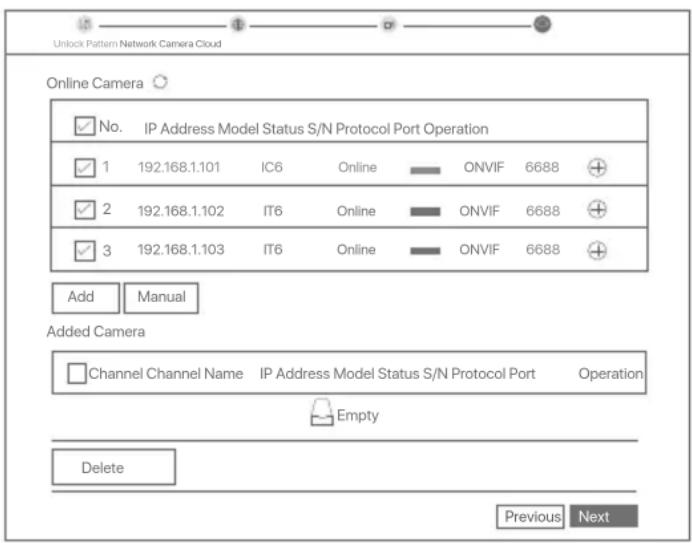

Välj kamera som du vill addera till Online Camera (Online Kamera) lista och klicka sen Add (Addera). När kameror framgår i Adderad Kamera så är lista pch status Online, klicka Nästa.

Tips

• Om kameran du vill lägga till har anslutits till switchen eller routern som är ansluten till LAN-porten på NVR, se till att IP-adressen för kameran och NVR är i samma nätverkssegment.
• Om NVR stöder PoE-portar och kameran du vill lägga till har anslutits till PoE-porten på NVR, se till att kamerans DHCP-funktion är aktiverad.
• Om kameran som du vill lägga till är aktiverad och användarnamnet och lösenordet skiljer sig från NVR:ns, klickar du på (⊕), anger relevant information och klicka på Add (Addera).

Unlock Pattern Network Camera Cloud Online Camera ✓ No. IP Address Model Status S/N Protocol Port Operation ✓ 1 192.168.1.101 IC6 Online ONVIF 6688 + ✓ 2 192.168.1.102 IT6 Online ONVIF 6688 + ✓ 3 192.168.1.103 IT6 Online ONVIF 6688 + Add Manual Added Camera Channel Channel Name IP Address Model Status S/N Protocol Port Operation Empty Delete Previous Next

⑤ Försäkra att molnstatus är Online och klicka OK.

Tips

• Om molnstatus är Offline, försäkra vänligen att router till vilken NVR är ansluten kan tillträda internet och att filterfunktionen är avaktiverad.
• Du kan också hantera NVR via TDSEE-appen. Vänligen referera till Apphantering i denna guide för detaljer.

Genomfört.

Du kan förhandsgranska realtidsvideor, spela upp inspelningarna och hantera övervakningsenheter.

■ Apphantering

När molntjänsten för NVR har aktiverats och molnstatusen är online kan du lägga till och hantera NVR via TDSEE-appen.

① Ladda ner TDSEE-appen.

När mobiltelefonen är ansluten till internet, ladda ner och installera TDSEE Appen till din mobil genom att skanna QR kod eller genom att söka TDSEE i Google Play eller App Store.

② Se till att NVR är påslagen och fungerar korrekt.
Kör TDSEE-appen och följ instruktionerna för att slutföra användarregistreringen. Ange Home (Hem) sidan, knacka sedan Add a device (Addera en enhet) eller ⊕ i det övre högra hörnet av hemsidan.

Tips

För att säkerställa att inloggningslösenordet för NVR kan återställas via TDSEE-appen, registrera dig med den e-postadress du använde för att aktivera NVR.

4 Skanna QR kod på etiketten längst ner av NVR eller skanna QR kod på Cloud Service (Molntjänster) sidan, följ sen instruktioner i Appen.

När du har lagt till NVR kan du förhandsgranska realtidsvideo på distans, spela upp inspelningarna och kontrollera larmmeddelanden via TDSEE-appen.

■ Webbhantering

Dessa serier av NVR:er kan hanteras på webbgränssnittet.

Aktivera

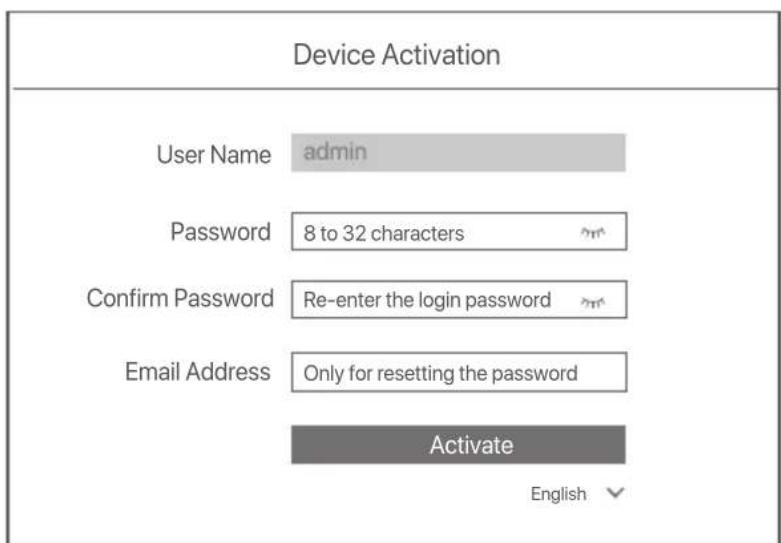

Om NVR inte är aktiverad kan du aktivera den via webbgränssnittet. När aktiveringen är klar måste du logga in igen.

① Anslut datorn till switchen eller routern som är ansluten till NVR.
2 Ställ in datorns IP-adress till en oanvänd som tillhör samma nätverkssegment som IP-adressen för NVR men skiljer sig från IP-adressen för NVR.

Standardinloggning för IP adress av NVR är 192.168.1.254, vänligen sätt IP adress av dator till 192.168.1.X (X indikerar 2 till 253, och är oanvänt av andra enheter).

Starta en webbläsare och ange IP-adressen 192.168.1.254 för NVR i adressfältet. Sätt Password (Lösenord), ange din Email Address (E-postadress), och klicka Activate (Aktivera).

Tips

NVR stöder HTTPS-inloggning. När du öppnar dess hanteringssida kan webbläsaren fråga att webbadressen inte är säker, ignorera den och fortsätt.

Inställningar genomförda. Du kan gå in i NVR:ns webbgränssnitt för att förhandsgranska realtidsvideo eller konfigurera NVR efter behov.

DHCP-funktionen för NVR är aktiverad. Om det finns en DHCP-server i nätverket kan IP-adressen för NVR ändras. Se den faktiska IP-adressen som tilldelats NVR av DHCP-servern.

Logga in till webb UI

Se steg ① till ③ i Aktivera för att använda.

Vanliga frågor

Q1. Vad ska jag göra om det inte finns några uppspelningsvideor på NVR?

A1.

- Se till att hårddisken fungerar som den ska.

Navigera till Configuration (Konfiguration) > Storage (Lagring) > HDD (HÅRDDISK):

• Om hårddisken inte upptäcks stänger du av NVR först, installerar om hårddisken och startar NVR.
• Om hårddisken är onormal, stäng av NVR först, installera om hårddisken och starta NVR. Om problemet kvarstår formaterar du hårddisken.
• Om formateringen misslyckas, stäng av NVR först, byt ut hårddisken och starta NVR.

- Se till att inspelningsplanen är korrekt.

Navigera till Configuration (Konfiguration) > Storage (Lagring) > Schedule (Schema), och se till att:

• Kanalinspelningsschemat är aktiverat.
• Inspelningstiden och inspelningstypen har ställts in korrekt. Om inte, Ställ in och spara dem efter behov.

Q2. Vad ska jag göra om TDSEE appen inte lägger till NVR?

A2. Navigera till Configuration (Konfiguration) > Network (Nätverk) > Cloud Service (Molnstatus) för att säkerställa att molntjänstfunktionen är aktiverad.

• Om Cloud Status (Molnstatus) är Online, se till att mobiltelefonen (med appen installerad) är ansluten till internet.

• Om Cloud Status (Molnstatus) är Offline, prova följande lösningar:

• Navigera till Configuration (Konfiguration) > Network (Nätverk) > Internet för att säkerställa att konfigurationen av internetparametrarna är korrekt.

• Se till att NVR: s LAN port är korrekt ansluten till peer sidan (switch eller router).
• Se till att routern är ansluten till internet och att filterfunktionen är inaktiverad (t.ex. MAC filter och svartlista).
• Se till att routerns DHCP serverfunktion är aktiverad.

Q3. Vad ska jag göra om det inte finns någon bildvisning på NVR kanalen?

A3. Navigera till Configuration (Konfiguration) > Channel (Kanal) > Camera (Webbkamera) av GUI för NVR, hitta Added Camera (Tillagd Kamera), och kontrollera kamerans status för kanalen.

• Om kamerans status för kanalen är Online, navigera till Configuration (Konfiguration) > Channel (Kanal) > Image (Bild), och se till att Brightness and Contrast (Ljusstyrka och kontrast) under Image Parameters (Bildparametrar) är inte båda 0.

• Om kamerans status för kanalen är Fel, håll musen över ⚫ för att kontrollera undantagsorsaken och prova följande lösningar:

• Om undantagsorsaken är felaktigt användarnamn eller lösenord klickar du på och anger inloggningsanvändar namnet och lösenordet igen.

• Om undantagsskälet är Disconnected (Kopplas), se till att anslutningen mellan NVR och kameran är normal och att Ethernet-kabeln inte är lös.
• Ta bort eller återställ kameran och Lägg till den igen.
• Stäng av kameran och starta om den.

Q4. Vad ska jag göra om NVR inte hittar kameran?

A4: Om NVR stöder PoE-porten och kameran har anslutits till PoE-porten på NVR, prova följande lösningar:

• Anslut datorn och kameran till samma nätverk och aktivera kamerans DHCP-funktion (via klienthanteringsverktyg, till exempel ONVIF Device Manager eller Web UI för kameran för konfiguration).
• Om kameran är en tredjepartskamera, se till att kameran stöder ONVIF, och ONVIF är aktiverat, och en administratör med användarnamnet admin har lagts till i användarlistan.

Om kameran har anslutits till LAN-sidan av NVR, prova följande lösningar:

• Se till att kameran fungerar korrekt och att kameran är ordentligt ansluten till strömbrytaren eller routern som är ansluten till NVR och att Ethernet-kabeln är tät.
• Se till att kamerans IP-adress ligger i samma nätverkssegment som NVR: s LAN-IP-adress (via klienthanter ingsverktyg, till exempel ONIVIF Device Manager eller Web UI för kameran för konfiguration).
• Om kameran är en tredjepartskamera, se till att kameran stöder ONVIF, och ONVIF är aktiverat, och en administratör med användarnamnet admin har lagts till i användarlistan.

Om problemet kvarstår, kontakta Tenda teknisk support.

Obsah balenia

• NVR x 1
• Napájací adaptér x 1
• Myš x 1
• Inštalačný balík x 1

Få stöd och tjänster

För tekniska specifikationer, användarguider och mer information, besök produktsidan eller servicesidan på www.tendacn.com. Flera språk är tillgängliga. Flera språk är tillgängliga.

Lietuvių

Sanemiet atbalstu un pakalpojumus
