Produkta tips	Tīkla video ierakstītājs (NVR)
Zīmols	Tenda
Modelis	N3L4H V2.0
Barošana	Iekļauts tīkla adapteris (maiņstrāvas ieeja)
Porti	1 LAN ports 10/100 Mbps, 1 HDMI ports, 1 VGA ports, 2 USB 2.0 porti, PoE porti (atkarībā no modeļa)
Galvenās funkcijas	Video ierakstīšana, reāllaika skatīšanās, atskaņošana, pārvaldība, izmantojot TDSEE lietotni, automātiska LAN kameru pievienošana, ONVIF atbalsts
Uzglabāšana	SATA cietais disks (nav iekļauts, ieteicams videonovērošanai paredzēts cietais disks)
Savienojamība	Ethernet 10/100 Mbps, mākoņpakalpojums
Maksimālā izšķirtspēja	Līdz 8MP (atkarībā no kamerām)
Video kompresija	H.265+/H.265/H.264 (aptuvens)
Kanālu skaits	Mainīgs atkarībā no modeļa (piem., 8 kanāli N3L-8H)
PoE	Jā PoE modeļiem (piem., N3104-4P) - 4 PoE porti IEEE 802.3af/at
Audio	Audio ieeja un izeja (atkarībā no modeļa)
Zemējums	Zemējuma spaile
Sienas uzstādīšana	Iespējams (skrūves nav iekļautas)
Apkope	Nepārtrauciet barošanu tieši, lai izvairītos no bojājumiem
Drošība	Parole, atbloķēšanas shēma, e-pasts atiestatīšanai
Iekļautie piederumi	Tīkla adapteris, pele, uzstādīšanas komplekts, ātrās uzstādīšanas rokasgrāmata
Aptuvenie izmēri	260 x 220 x 40 mm (plastmasas korpuss)
Aptuvenais svars	Apmēram 1 kg
Interfeisa valodas	Daudzvalodu (franču, angļu utt.)
Tehniskais atbalsts	[e-mail]

Bieži uzdotie jautājumi - N3L4H V2.0 Tenda

Ko darīt, ja NVR nav atskaņošanas video?

Vispirms pārbaudiet, vai cietais disks darbojas pareizi sadaļā Konfigurācija > Uzglabāšana > HDD. Ja tas ir anomāls, atkārtoti uzstādiet vai formatējiet cieto disku. Pārliecinieties arī, vai ierakstīšanas plāns ir aktivizēts sadaļā Konfigurācija > Uzglabāšana > Plānošana.

Ko darīt, ja TDSEE lietotne nevar pievienot NVR?

Pārbaudiet, vai mākoņpakalpojums ir aktivizēts sadaļā Konfigurācija > Tīkls > Mākoņpakalpojums. Pārliecinieties, vai mākoņa statuss ir 'Tiešsaistē'. Ja bezsaistē, pārbaudiet NVR LAN savienojumu un vai maršrutētājam ir piekļuve internetam.

Ko darīt, ja NVR kanālā nav attēla?

Sadaļā Konfigurācija > Kanāls > Kamera pārbaudiet kameras statusu. Ja 'Kļūda', pārvietojiet kursoru virs ikonas, lai uzzinātu cēloni. Risinājumi ietver: pārbaudiet paroli, tīkla savienojumu vai noņemiet/atiestatiet kameru.

Ko darīt, ja NVR neatrod kameru?

Ja kamera ir pievienota PoE portam, aktivizējiet DHCP, izmantojot pārvaldības rīku. Ja pievienota LAN, pārliecinieties, vai IP adrese ir tajā pašā segmentā. Trešo pušu kamerām aktivizējiet ONVIF un pievienojiet admin lietotāju.

Kā uzstādīt cieto disku NVR?

Izslēdziet NVR barošanu. Noņemiet vāku, atskrūvējot skrūves no apakšas. Ieskrūvējiet divas skrūves caurumos, kas ir vistuvāk SATA savienotājam, atstājot 2 mm atstarpi. Izlīdziniet cietā diska SATA savienotāju ar mātesplates savienotāju, ievietojiet un nostipriniet ar atlikušajām skrūvēm. Aizveriet vāku.

Kā veikt NVR sākotnējo konfigurāciju?

Pievienojiet peli un monitoru. Tīmekļa saskarnē iestatiet paroli un e-pasta adresi, pēc tam noklikšķiniet uz 'Aktivizēt'. Pēc tam varat konfigurēt atbloķēšanas shēmu, pievienot kameras un aktivizēt mākoņpakalpojumu.

Kā atiestatīt NVR paroli?

Izmantojiet e-pasta adresi, ko norādījāt aktivizēšanas laikā. Pieslēgšanās saskarnē noklikšķiniet uz 'Aizmirstā parole' un izpildiet norādījumus. Varat arī izmantot TDSEE lietotni, reģistrējoties ar to pašu e-pasta adresi.

Kā attālināti piekļūt NVR, izmantojot pārlūkprogrammu?

Pārliecinieties, vai NVR ir pievienots maršrutētājam un mākoņpakalpojums ir tiešsaistē. No datora ievadiet NVR IP adresi (pēc noklusējuma 192.168.1.254) pārlūkprogrammā. Izmantojiet lietotājvārdu admin un iestatīto paroli.

Vai NVR atbalsta ONVIF kameras?

Jā, NVR atbalsta ONVIF protokolu. Lai pievienotu trešās puses kameru, pārliecinieties, vai kamerā ir aktivizēts ONVIF un ONVIF lietotāju sarakstā ir pievienots admin lietotājs (lietotājvārds admin).

Kā atjaunināt NVR programmaparatūru?

Lejupielādējiet jaunāko programmaparatūru no Tenda tīmekļa vietnes (www.tendacn.com). Pieslēdzieties tīmekļa saskarnei, dodieties uz Konfigurācija > Apkope > Atjaunināšana, atlasiet lejupielādēto failu un noklikšķiniet uz 'Atjaunināt'. Atjaunināšanas laikā neizslēdziet barošanu.

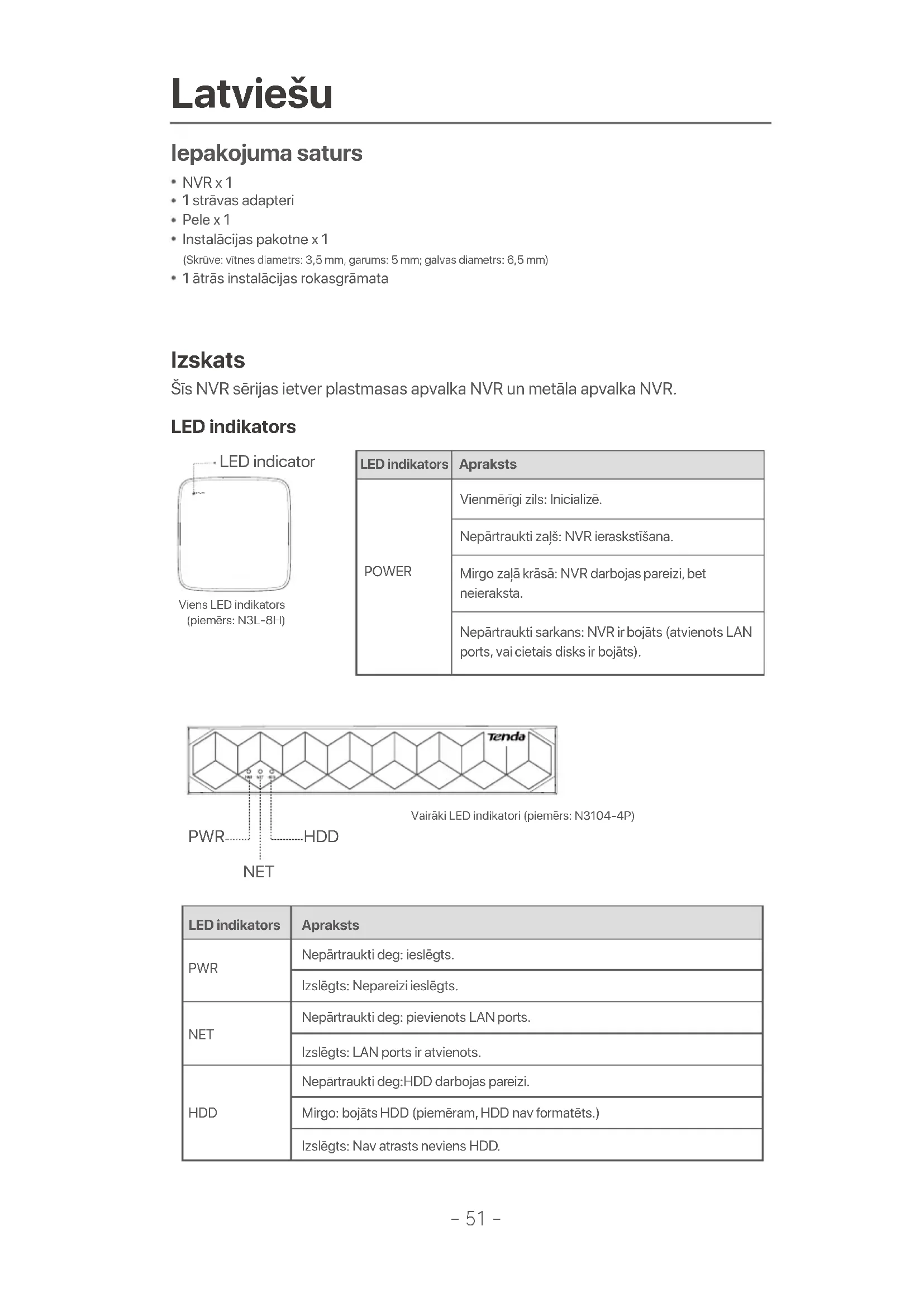

LIETOŠANAS INSTRUKCIJA N3L4H V2.0 Tenda

• NVR x 1
  • 1 strāvas adapteri
• Pele x 1
• Instalācijas pakotne x 1
  (Skrūve: vītnes diametrs: 3,5 mm, garums: 5 mm; galvas diametrs: 6,5 mm)
  • 1 ātrās instalācijas rokasgrāmata

Izskats

Šīs NVR sērijas ietver plastmasas apvalka NVR un metāla apvalka NVR.

LED indikators

LED indikators	Apraksts
POWER	Vienmērīgi zils: Inicializē.
	Nepārtraukti zaļš: NVR ieraskstīšana.
	Mirgo zaļā krāsā: NVR darbojas pareizi, bet neieraksta.
	Nepārtraukti sarkans: NVR ir bojāts (atvienots LAN ports, vai cietais disks ir bojāts).

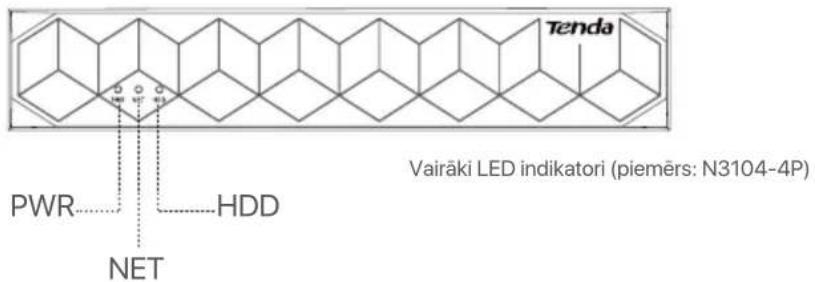

Tenda PWR HDD NET Vairāki LED indikatori (piemērs: N3104-4P)

LED indikators	Apraksts
PWR	Nepārtraukti deg: ieslēgts.
	Izslēgts: Nepareizi ieslēgts.
NET	Nepārtraukti deg: pievienots LAN ports.
	Izslēgts: LAN ports ir atvienots.
HDD	Nepārtraukti deg:HDD darbojas pareizi.
	Mirgo: bojāts HDD (piemēram, HDD nav formatēts.)
	Izslēgts: Nav atrasts neviens HDD.

Apakšējais panelis

Tips

Sienas montāžas caurumi: Izmanto, lai piestiprinātu ierīci pie sienas.

Sienas montāžas materiāli ir paši sagatavoti. leteicamās plastmasas skrūvju un enkuru specifikācijas:

Skrūve: vītnes diamets: 3 mm, garums: 14 mm; galvas diamets: 5.2 mm

Plastmasas enkurs: lekšējais diametrs: 6,0 mm; garums: 26,4 mm

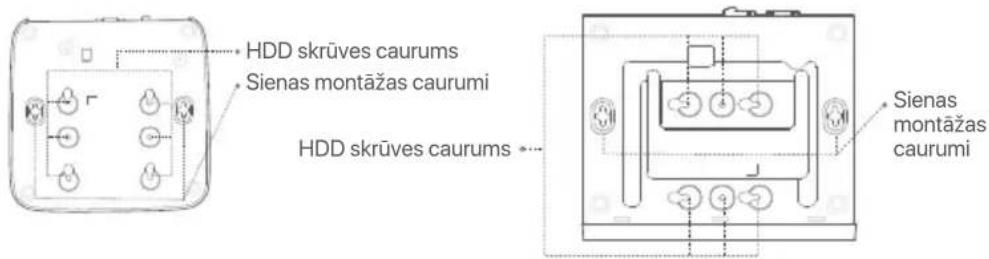

HDD skrūves caurums Sienas montāžas caurumi HDD skrūves caurums Sienas montāžas caurumi

Plastmasas apvalka NVR (piemērs: N3L-8H) Metāla apvalka NVR (piemērs: N3104-4P)

Aizmugurējais panelis

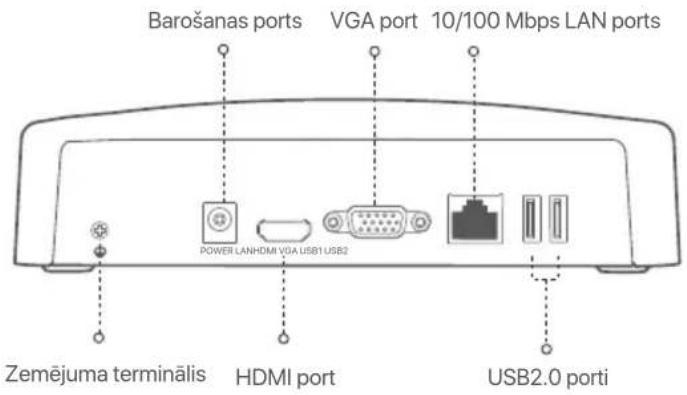

Parastais NVR (piemērs: N3L-8H)

Barošanas ports VGA port 10/100 Mbps LAN ports POWER LAN/HDMI VGA USB1 USB2 Zemējuma terminālis HDMI port USB2.0 porti

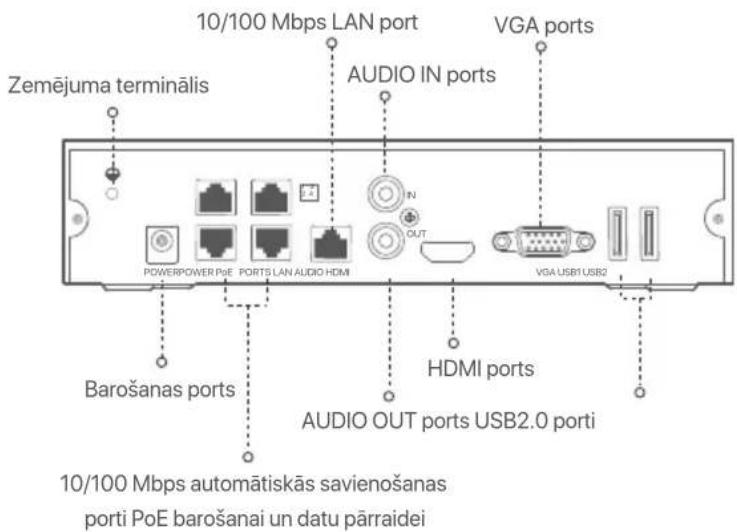

PoE NVR (piemērs: N3104-4P)

10/100 Mbps LAN port VGA ports Zemējuma terminālis AUDIO IN ports POWERPOWER PdE PORTS LAN AUDIO HDMI IN OUT VGA USB1 USB2 HDMI ports Barošanas ports AUDIO OUT ports USB2.0 porti 10/100 Mbps automatīskās savienošanas porti PoE barošanai un datu pārraidei

	AprakstsPort
POWER
PoE PORTS	- Ieteicamais Ethernet kabelis: CAT 5 vai labāks.- Barošanas avota attālums:Parastais režīms (noklusējums): Līdz 100mLiela attāluma režīms: Līdz 250m
LAN	Ātrs Ethernet LAN ports.Izmanto, lai izveidotu savienojumu ar tādām ierīcēm kā maršrutētājs un slēdzis.
AUDIO IN	Audio ievades ports.Izmanto, lai izveidotu savienojumu ar audio ievades ierīcēm, piemēram, skaņas noņēmējiem.
AUDIO OUT	Audio izvades ports.Izmanto, lai izveidotu savienojumu ar audio izvades ierīcēm, piemēram, aktivajiem skaļruņiem.
HDMI	HDMI port.Pievienojiet monitoru vai televizoru šim portam, izmantojot HDMI kabeli audio un video izvadei.
VGA	VGA port.Pievienojiet monitoru šim portam, izmantojot VGA kabeli video izvadei.
USB	USB2.0 porti.Izmanto, lai izveidotu savienojumu ar tādām ierīcēm kā pele un USB atmiņas ierīce.

• leteicamais Ethernet kabelis: CAT 5 vai labāks.
• Barošanas avota attālums:
• Parastais režims (noklusējums): Līdz 100m
• Liela attāluma režims: Līdz 250m
  Ātrs Ethernet LAN ports. Izmanto, lai izveidotu savienojumu ar tādām ierīcēm kā maršrutētājs un slēdzis.
  Audio ievades ports. Izmanto, lai izveidotu savienojumu ar audio ievades ierīcēm, piemēram, skaņas nonēmējiem.
  Audio izvades ports. Izmanto, lai izveidotu savienojumu ar audio izvades ierīcēm, piemēram, aktīvajiem skaļruņiem.
  HDMI port. Pievienojiet monitoru vai televizoru šim portam, izmantojot HDMI kabeli audio un video izvadei
  VGA port. Pievienojiet monitoru šim portam, izmantojot VGA kabeli video izvadei.
  USB2.0 porti. Izmanto, lai izveidotu savienojumu ar tādām ierīcēm kā pele un USB atmiņas ierīce.

I Instalējiet HDD

NVR izskats var atšķirties atkarībā no modeliem. Tālāk sniegtā informācija ir tikai atsaucei. Lūdzu, instalējiet HDD, kas atbilst modelim, kuru faktiski iegādājāties.

Šajā produktā nav iekļauts neviens HDD, un ieteicams izmantot uzraudzībai paredzētu HDD. Uzstādīšanas laikā jums var būt nepieciešams skrūvgriezis. Lūdzu, sagatavojiet to pats.

Uzstādot vai nomainot HDD, lūdzu, pārtrauciet NVR strāvas padevi, pretējā gadījumā HDD var netikt atklāts vai pat tas var tikt bojāts.

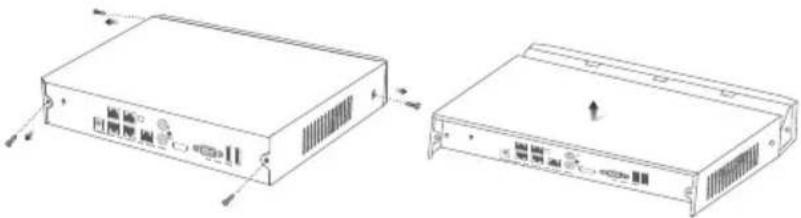

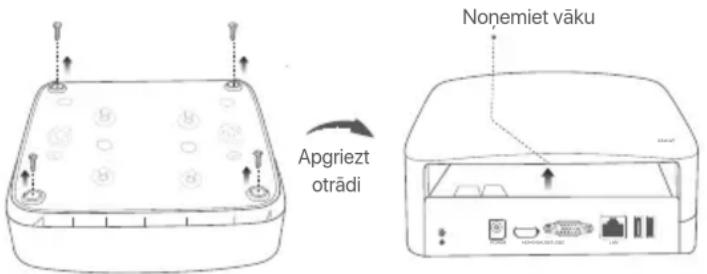

1 Izmantojiet skrūvgriezi, lai atskrūvētu skrūves, pēc tam noņemiet NVR vāku. Saglabājiet skrūves vēlākai lietošanai.

Apgriezt otrādi Nonemiet vāku

Plastmasas apvalka NVR (piemērs: N3L-8H)

Metāla apvalka NVR (piemērs: N3104-4P)

Iznemiet 2 skrūves no NVR instalācijas komplekta un ieskrūvējiet tās divos skrūvju caurumos, kas ir vistuvāk SATA savienotājam. Tālākai uzstādīšanai starp skrūvju galvu un HDD atstājiet apmēram 2 mm.

SATA savienotājs HDD

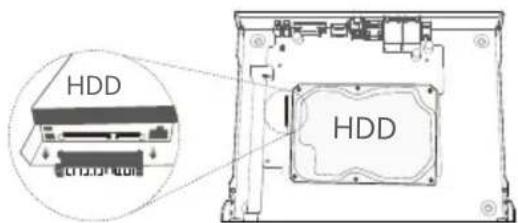

3 Izlīdziniet HDD SATA savienotāju ar SATA slotu NVR mātesplatē un pēc tam ievietojiet HDD slotā, līdz tas ir cieši nostiprināts.

HDD HDD

Plastmasas apvalka NVR (piemērs: N3L-8H)

HDD HDD

Metāla apvalka NVR (piemērs: N3104-4P)

4 Izņemiet atlikušās skrūves no NVR instalācijas pakotnes un ieskrūvējiet tās cietā diska skrūvju caurumos, lai nostiprinātu cieto disku.

Plastmasas apvalka NVR (piemērs: N3L-8H)

Metāla apvalka NVR (piemērs: N3104-4P)

⑤ Uzstādiet vāku ar iepriekš noņemtajām skrūvēm.

Metāla apvalka NVR (piemērs: N3104-4P)

Il Pievienojiet ierīci

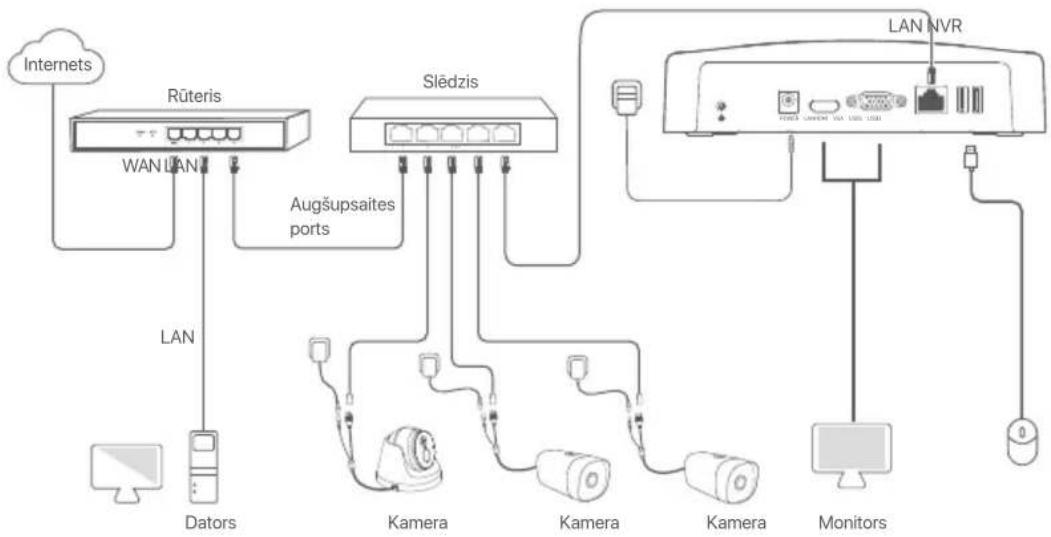

Parasta NVR topoloğija (piemērs: N3L-8H)


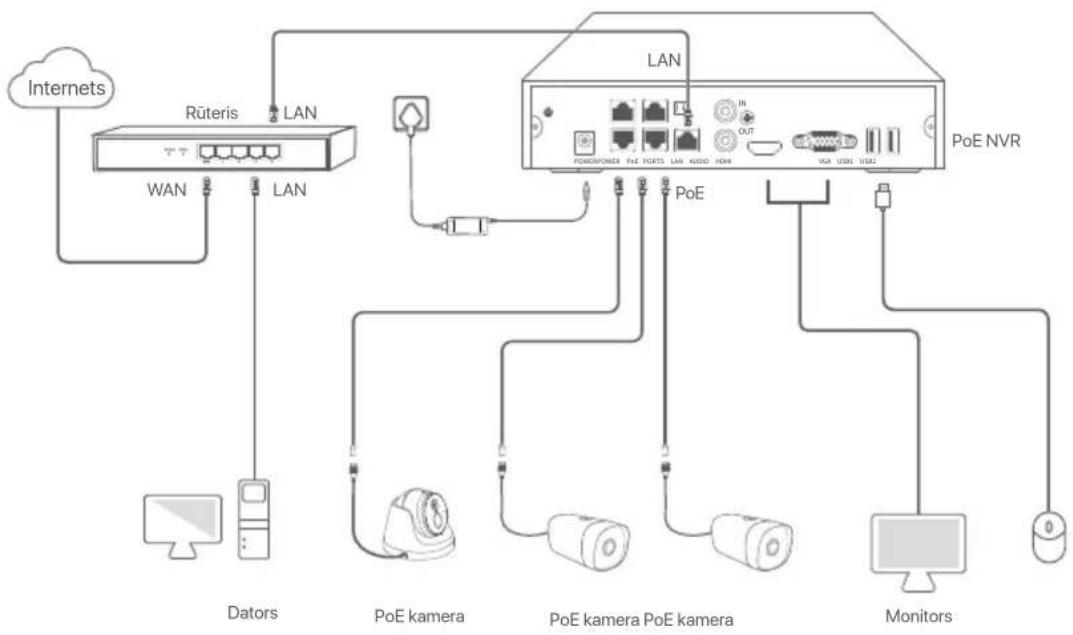

PoE NVR topoloğija (piemërs: N3104-4P)

III Pamatkonfigurācija

■ Vietējā pārvaldība

Uzsākt

Izmantojiet komplektācijā iekļauto strāvas adapteri, lai ieslēgtu NVR. NVR var nedarboties normāli vai pat tikt bojāts neparasta barošanas avota dēļ.

Pievienojiet iekļauto strāvas adapteri NVR barošanas portam un pievienojiet strāvas adapteri strāvas kontaktligzdai, lai palaistu NVR.

Izslēgt

Nepärtrauciet tieši NVR strāvas padevi, lai piespiedu kārtā to izslēgtu; pretējā gadījumā HDD var tikt bojāts, video var tikt zaudēti vai pat NVR var tikt bojāts.

Pēc peles un monitora pievienošanas NVR, veiciet tālāk norādītos iestatījumus NVR GUI (iziet no pilnekrāna interfeisa):

Noklikškiniet uz 🏠augšējā labajā stūrī, noklikškiniet uz Shutdown (Izslēgt) 📋, un pēc tam noklikškiniet OK. Kad The Device is Shut Down (lerīce ir izslēgta). Please Cut Off the Power (Lūdzu, atvienojiet strāvu) ekrānā parādās, atvienojiet NVR strāvas adapteri.

Ātra iestatīšana

Pēc peles un monitora pievienošanas NVR varat veikt ātru iestatīšanu.

NVR tîmekļa lietotāja saskarne var atšķirties atkarībā no modeliem. Faktiskais tîmekļa lietotāja interfeiss dominē. Šeit kā piemērs tiek ṣemts N3L-8H.

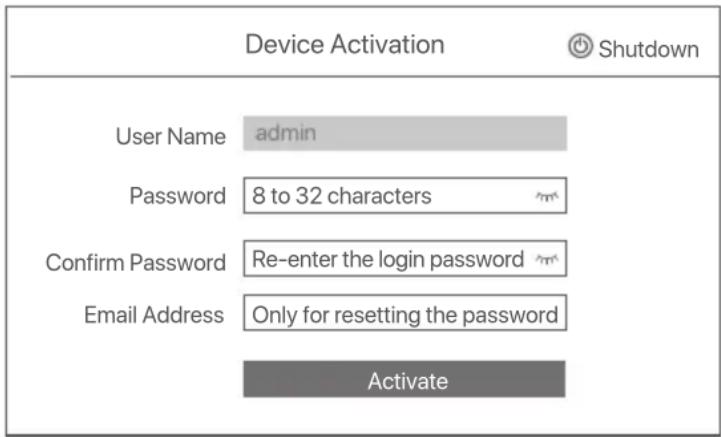

① Iestatiet Password (Paroli), ievadiet savur Email Address (e- pasta adresi), pēc tam noklikšķiniet Activate (Aktivizēt).

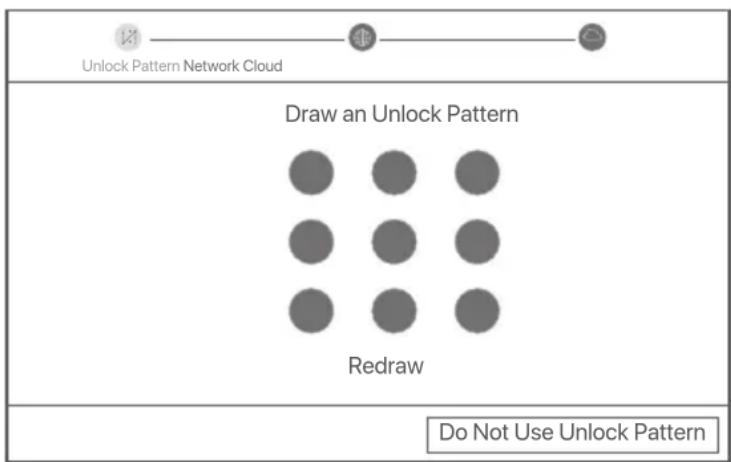

② Ja vēlaties izmantot modeli, lai atblokētu tīmekļa lietotāja interfeisu, uzzīmējiet atblokēšanas modeli. Pretējā gadījumā noklikšķiniet Do Not Use Unlock Pattern (Neizmantot atblokēšanas modeli) un pāriet uz soli ③.

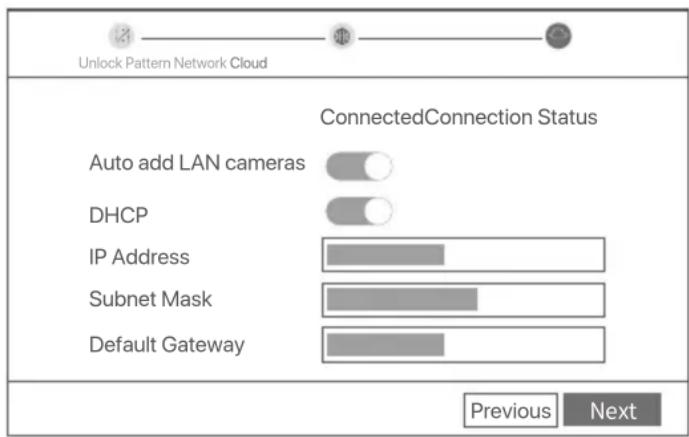

③ Pärliecinieties, vai savienojuma status ir Connected (Savienots), un iespējojiet vai atspējojiet Auto add LAN cameras (Automātiski pievienojiet LAN kameras) funkcionē pēc vajadzības.

- Ja vēlaties automātiski pievienot kameras NVR LAN pusē, noklikškiniet uz Next (Nākamais). Pāriet uz soli ⑤.

- Ja vēlaties manuāli pievienot kameras NVR LAN pusē, varat atspējot Auto add LAN cameras (Automātiski pievienot LAN kameras) funkciju un noklikškiniet uz Next (Nākamais).

Ja savienojuma status ir Disconnected (Atvienots), izmēginiet šādus risinājumus:

- Pärliecinieties, vai NVR LAN ports ir pievienots pareizi.

- Pärliecinieties, vai ir iespējota DHCP servera funkcija maršrutētājam, kuram ir pievienots NVR.

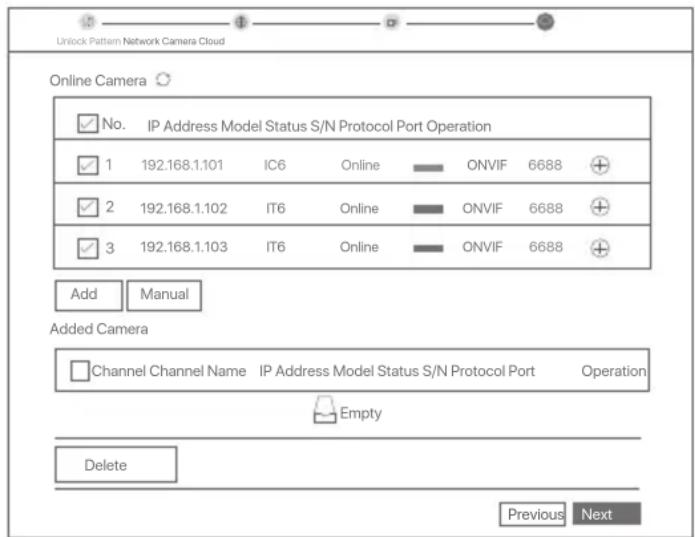

Izvēlieties kameru, kuru vēlaties pievienot Online Camera (Tiešsaistes kamera) sarakstu, un noklikškiniet Add (Pievienot). Kad kamera parādās Added Camera (Pievienot kameru) sarakstā un statuss ir Online (Tiešsaistē), klikškiniet Next (Nākamais).

• Ja kamera, kuru vēlaties pievienot, ir pievienota slēdzim vai maršrutētājam, kas ir savienots ar NVR LAN portu, lūdzu, pārliecinieties, vai kameras un NVR IP adrese atrodas vienā tikla segmentā.
• Ja NVR atbalsta PoE portus un kamera, kuru vēlaties pievienot, ir pievienota NVR PoE portam, lūdzu, pārliecinieties, vai ir iespējota kameras DHCP funkcija.
  – Ja kamera, kuru vēlaties pievienot, ir aktivizēta un lietotājvārds un parole atšķiras no NVR lietotājvārda un paroles, noklikšķiniet uz ⊕ , lai ievadītu attiecīgo informāciju, un noklikškiniet uz Add (Pievienot).

Unlock Pattern Network Camera Cloud Online Camera ✓ No. IP Address Model Status S/N Protocol Port Operation ✓ 1 192.168.1.101 IC6 Online ONVIF 6688 + ✓ 2 192.168.1.102 IT6 Online ONVIF 6688 + ✓ 3 192.168.1.103 IT6 Online ONVIF 6688 + Add Manual Added Camera Channel Channel Name IP Address Model Status S/N Protocol Port Operation Empty Delete Previous Next

⑤ Pärliecinieties, vai mākoņa status ir Online (Tiešsaistē) un noklikškiniet OK.

Tips

– Ja mäkoņa statuss ir Offline (Bezsaistē), pārliecinieties, ka maršrutētājs, kuram ir pievienots NVR, var pieklūt internetam un filtra funkcija ir atspējota.
- Varat ari pārvaldīt NVR, izmantojot lietotni TDSEE. Plašāku informāciju skatiet šis rokasgrāmatas sadalā Lietotņu pārvaldība.

Pabeigts.

Varat priekšskatīt reāllaika videoklipus, atskaņot ierakstus un pārvaldīt uzraudzības ierīces.

■ Lietotnu pārvaldība

Kad NVR mākoņpakalpojums ir iespējots un mākoņa statuss ir tiešsaistē, varat pievienot un pārvaldīt NVR, izmantojot lietotni TDSEE.

① Lejupielādējiet lietotni TDSEE.

Kad viedtālrunis ir veiksmīgi savienots ar internetu, lejupielādējiet un instalējiet TDSEE lietotni savā mobilajā tālrunī, skenējot QR kodu vai meklējot TDSEE Google Play vai App Store.

② Pārliecinieties, vai NVR ir ieslēgts un darbojas pareizi.
Palaidiet lietotni TDSEE un izpildiet norādījumus, lai pabeigtu lietotāja registrāciju. Atveriet sākumlapu, pēc tam pieskarieties pie Pievienot ierīci vai ⊕ sākumlapas augšējā labajā stūrī.

Tips

Lai nodrošinātu,ka NVR pieteikšanās paroli var atiestatīt, izmantojot lietotni TDSEE, lūdzu, registrējieties, izmantojot e-pasta adresi, ko izmantojāt NVR aktivizēšanai.

4 Skenējiet QR kodu uz etiketes NVR apakšā vai skenējiet QR kodu uz Cloud Service (Mākoņpakalpojums) lapu, pēc tam izpildiet lietotnē sniegtos norādījumus.

Pēc NVR pievienošanas varat attālināti priekšskatīt reāllaika videoklipus, atskaņot ierakstus un pārbaudīt trauksmes ziņojumus, izmantojot lietotni TDSEE.

■ Tîmekļa pārvaldība

Šīs NVR sērijas var pārvaldīt tīmekļa lietotāja saskarnē.

Aktivizēt

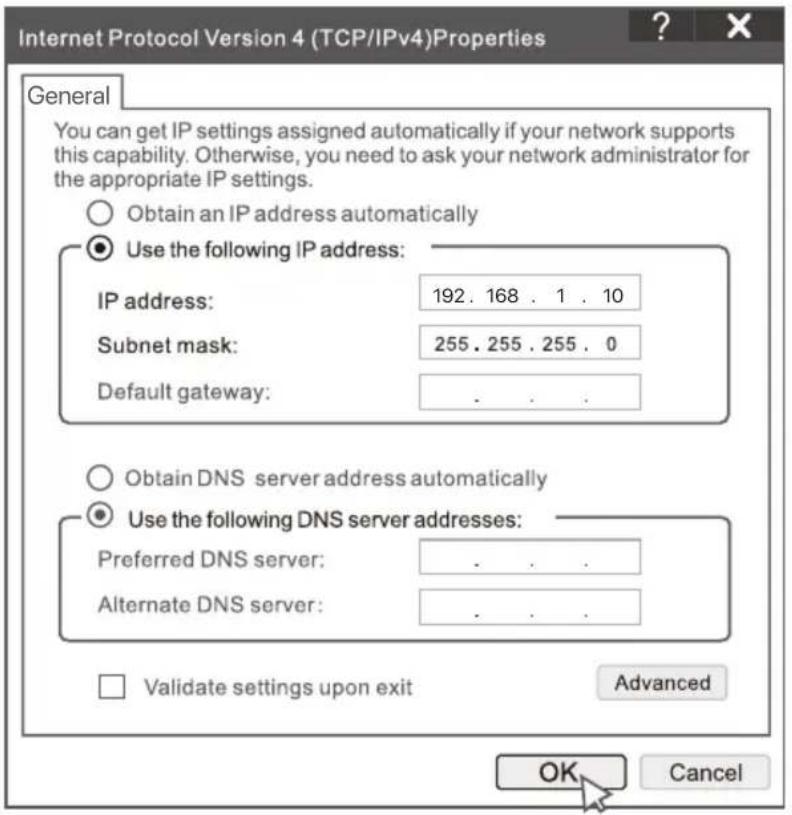

Ja NVR nav aktivizēts, varat to aktivizēt, izmantojot tīmekļa lietotāja interfeisu. Kad aktivizēšana ir pabeigta, jums vēlreiz jāpiesakās.

Savienojiet datoru ar slēdzi vai maršrutētāju, kas ir pievienots NVR.
② Iestatiet datora IP adresi uz neizmantotu adresi, kas pieder tam pašam tīkla segmentam kā NVR noklusējuma IP adrese, bet atškiras no NVR IP adreses.

NVR noklusējuma pieteikšanās IP adrese ir 192.168.1.254. Lūdzu, iestatiet datora IP adresi uz 192.168.1.X (X norāda no 2 līdz 253, un to neizmanto citas ierīces).

Gatavs. Varat atkārtoti ievadīt NVR tīmekļa lietotāja interfeisu, lai priekšskatītu reāllaika videoklipus vai konfigurētu NVR pēc vajadzības.

NVR DHCP funkcija ir iespëjota. Ja tîklä ir DHCP serveris, NVR IP adrese var tikt mainīta. Lūdzu, skatiet faktisko IP adresi, ko NVR pieškīris DHCP serveris.

Piesakieties timekla IU

Skatiet soli ①, lai ③ sadalā Aktivizēt, lai darbotos.

Biežāk uzdotie jautājumi

1.J. Kas man jādara, ja NVR nav atskaņošanas video?

1.A.

- Pārliecinieties, vai HDD darbojas pareizi.

Ejiet uz Configuration (Konfigurācija) >Storage (Krātuve) >HDD:

• Ja HDD netiek atklāts, vispirms izslēdziet NVR, atkārtoti instalējiet HDD un palaidiet NVR.
• Ja HDD ir neparasts, vispirms izslēdziet NVR, atkārtoti instalējiet HDD un palaidiet NVR. Ja problēma joprojām pastāv, formatējiet HDD.
• Ja formatēšana neizdodas, vispirms izslēdziet NVR, nomainiet HDD un palaidiet NVR.
• Pārliecinieties, vai ierakstīšanas plāns ir pareizs.

Ejiet uz Configuration (Konfigurācija) > Storage (Krātuve) > Schedule (Grafiks), nodrošiniet, ka:

• Kanāla ierakstīšanas grafiks ir iespējots.
• lerakstīšanas laiks un ierakstīšanas veids ir iestatīti pareizi. Ja nē, iestatiet un saglabājiet tos pēc vajadzības.

2.J. Kā rīkoties, ja lietotnei TDSEE neizdodas pievienot NVR?

2.A. Ejiet uz Configuration (Konfigurācija) > Network (Tīkls) > Cloud Service (Mākonpakalpojums) NVR, lai nodrošinātu, ka ir iespējota mākonpakalpojuma funkcija.

• Ja Cloud Status (Mākoņa status) ir Online (Tiešsaistē),pārliecinieties, vai mobilais tālrunis (ar instalētu lietotni) ir savienots ar internetu.

• Ja Cloud Status (Mākoņa status) ir Offline (Bezsaistē), izmēģiniet šādus risinājumus:

• Ejiet uz Configuration (Konfigurācija) > Network (Tīkls) > Internet (Internets) lai nodrošinātu, ka interneta parametru konfigurācija ir pareiza.

• Pärliecinieties, vai NVR LAN ports ir pareizi savienots ar vienādranga pusi (slēdzi vai maršrutētāju).
• Pärliecinieties, vai maršrutētājs tīklā ir savienots ar internetu un filtra funkcija ir atspējota (piemēram, MAC filtrs un melnais saraksts).
• Pārliecinieties, vai tīklā ir iespējota maršrutētāja DHCP servera funkcija.

3.J. Kas man jādara, ja NVR kanālā nav attēla displeja?

3.A. Ejiet uz Configuration (Konfigurācija) > Channel (Kanāls) > Camera (Kamera) NVR GUI, atrodiet Added Camera (Pievienot Kameru), un pārbaudiet kanāla kameras statusu.

• Ja kanāla kameras status ir Online (Tiešsaistē), ejiet uz Configuration (Konfigurācija) > Channel (Kanāls) > Image (Attēls), un nodrošināt, ka Brightness and Contrast (Spilgtums un kontrasts) zem Image Parameters (Attēla parametri) abi nav 0.

• Ja kanāla kameras status ir Error (Kļūda), virziet kursoru virs ⚠️, lai pārbaudītu izņēmuma iemeslu, un izmēģiniet šādus risinājumus:

• Ja iznēmuma iemesls ir nepareizs lietotājvārds vai parole, noklikšķiniet uz un atkārtoti ievadiet pieteikšanās lietotājvārdu un paroli.

• Ja iznēmuma iemesls ir Disconnected (Atvienots), pārliecinieties, vai savienojums starp NVR un kameru ir normāls un Ethernet kabelis nav valīgs.
• Izdzēsiet vai atiestatiet kameru un pievienojiet to vēlreiz.
• Izslēdziet kameru un restartējiet to.

4.J. Kas jādara, ja NVR nevar atrast kameru?

4.A. Ja NVR atbalsta PoE portu un kamera ir pievienota NVR PoE portam, izmēginiet tālāk norādītos risinājumus:

• Pievienojiet datoru un kameru vienam tiklam un iespējojiet kameras DHCP funkciju (konfigurācijai izmantojot klienta pārvaldības rīku, piemēram, ONVIF ieriču pārvaldnieku vai kameras tīmekļa saskarni).
• Ja kamera ir trešas puses kamera, pārliecinieties, vai kamera atbalsta ONVIF un ir iespējota ONVIF, un lietotāju sarakstam ir pievienots administrators ar lietotājvārdu admin.

Ja kamera ir pievienota NVR LAN pusei, izmēginiet šādus risinājumus:

• Pärliecinieties, vai kamera darbojas pareizi, kamera ir pareizi pievienota slēdzim vai maršrutētājam, kas ir pievienots NVR, un Ethernet kabelis ir cieši pievilkts.
• Nodrošiniet, lai kameras IP adrese būtu tajā pašā tikla segmentā kā NVR LAN IP adrese (konfigurācijai izmantojot klienta pārvaldības rīku, piemēram, ONVIF ieriču pārvaldnieku vai kameras Web UI).
• Ja kamera ir trešas puses kamera, pārliecinieties, vai kamera atbalsta ONVIF un ir iespējota ONVIF, un lietotāju sarakstam ir pievienots administrators ar lietotājvārdu admin.

Ja problēma joprojām pastāv, lūdzu, sazinieties ar Tenda tehnisko atbalstu.

Paketets innehåll

Lai iegūtu tehniskās specifikācijas, lietotāja rokasgrāmatas un vairāk informācijas, lūdzu, apmeklējiet produkta lapu vai servisa lapu vietnē www.tendacn.com. Ir pieejamas vairākas valodas.

Produkta modeli varat redzēt uz izstrādājuma.

Slovenščina

Pridobite podporo in storitve
