ZFP316S - Köksfläkt ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZFP316S
Antal hastigheter	3 hastigheter
Belysning	LED-lampa (byte utförs av tekniker)
Typ av fettfilter	Tvättbara metallfilter (diskmaskin)
Typ av kolfilter	Aktivt kolfilter, ej tvättbart, byte var 4–6:e månad
Minsta säkerhetsavstånd	65 cm mellan hällen och fläkten
Elektrisk anslutning	220–240 V, 50 Hz (typiskt värde, ej specificerat)
Energiklass	Ej specificerad
Ljudnivå	Ej specificerad
Maximalt luftflöde	Ej specificerat
Installationsmetod	Vägg- eller underskåpsmontering (enligt anvisningarna)
Användning	Hushålls-
Underhåll	Rengöring av fettfilter varje månad; byte av kolfilter var 4–6:e månad
Reservdelar tillgängliga	Kolfilter, LED-lampa
Garanti	Ej specificerad
Vikt	Ej specificerad
Mått	Ej specificerade

Vanliga frågor - ZFP316S ZANUSSI

Hur installerar jag köksfläkten ZFP316S korrekt?

Installationen ska utföras av en kvalificerad fackman. Håll ett minsta avstånd på 65 cm mellan hällen och fläkten. Se till att luftavloppet överensstämmer med lokala bestämmelser.

Hur rengör jag fettfiltren?

Fettfiltren kan tvättas i diskmaskin på låg temperatur (kort program) eller för hand med ett icke-slipande rengöringsmedel. Rengör dem minst varje månad.

När och hur byter jag ut kolfiltret?

Kolfiltret måste bytas ut var 4:e till 6:e månad beroende på användning. Det går inte att tvätta. För att byta det, ta först bort fettfiltren, vrid sedan kolfiltret åt vänster och dra neråt.

Vad gör jag om fläkten inte tänds?

Kontrollera att fläkten är korrekt ansluten. Om säkringen har gått, byt ut den. Kontakta en kvalificerad elektriker om problemet kvarstår.

Hur byter jag ut LED-lampan?

LED-lampan ska endast bytas av en kvalificerad tekniker. Kontakta auktoriserad service.

Vad är det minsta säkerhetsavståndet under fläkten?

Minsta avståndet mellan hällens yta och fläktens underkant ska vara minst 65 cm, om inte annat anges i installationsanvisningarna.

Kan jag använda fläkten utan kolfilter?

Ja, om fläkten är installerad i frånluftsläge (utomhusavlopp). I recirkulationsläge är kolfiltret nödvändigt för att rena luften.

Hur justerar jag fläktens hastighet?

Dra ut fläktens behållare mer än 5 cm för att exponera kontrollpanelen. Tryck på hastighetsknapparna (1, 2, 3) beroende på tillagningsintensiteten.

Vad gör jag om fläkten inte suger ordentligt?

Kontrollera att motorhastigheten är anpassad till ångorna som avges. Öka hastigheten vid behov. Se till att fettfiltren är rena.

Hur underhåller jag fläktens utsida?

Rengör ytan med en mjuk trasa, ljummet vatten och ett milt rengöringsmedel. Använd inte slipande medel, metallskrapor eller ångrengöring.

BRUKSANVISNING ZFP316S ZANUSSI

SV Bruksanvisning | Spisfläkt 239

TR Kullanma Kilavuzu | Davlumbaz 247

Filter med aktivt kul

Ventilatoren husker den siste innstillingen av viftehastigheten när skuffen lukkes. Ventilatoren fungerer på dette viftehastighetsnivået när skuffen trekkes ut igjen.

6. STELL OG RENGJ∅RING

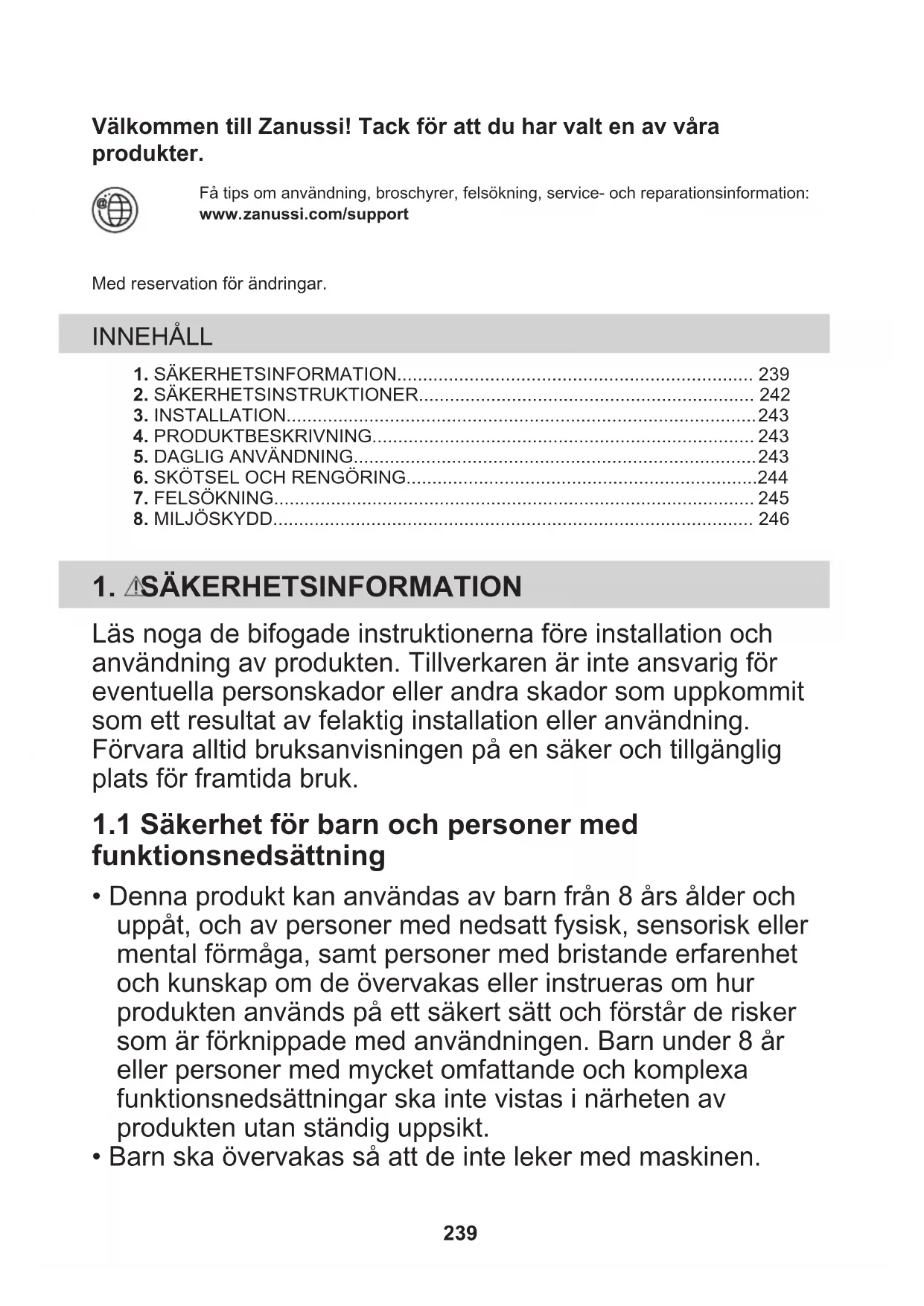

Välkommen till Zanussi! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.zanussi.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 239
2. SÄKERHETSINSTRUKTIONER.... 242
3. INSTALLATION....243
4. PRODUKTBESKRIVNING....243
5. DAGLIG ANVÄNDNING....243
6. SKÖTSEL OCH RENGÖRING....244
7. FELSÖKNING....245
8. MILJÖSKYDD.... 246

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

- Barn ska övervakas så att de inte leker med maskinen.

• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Håll barn och husdjur på avständ när produkten används.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är avsedd för hushållsbruk över hållar, spisar och liknande matlagningsenheter.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

- Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.

- FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.

- Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som rekommenderas i installationsanvisningarna. Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

- WARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.

- Använd inte lim för att sätta fast produkten.

- Minsta avstånd mellan hållens yta på vilken kokkärlen står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hållen.

- Utsläpp av luft måste följa lokala föreskrifter.

- Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.

- Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).

- När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Om sladduppsättningen är skadad måste den bytas ut mot en specialsladd som finns tillgänglig hos tillverkaren eller tillverkarens auktoriserade servicecenter.

- Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för frånkoppling måste införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.

- Flambera inte under produkten.

- Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.

- Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.

- Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.

- Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.

- Använd en trasa för att rengöra insidan av produkten.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Innan du installerar produkten ska du ta bort alla förpackningar, märkningen och skyddsfilmen.
• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Om symbolen ( ) 📄te finns på märkplåten måste produkten jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Låt inte elektriska ledningar trassla in sig.
• Använd inte grenuttag eller förlängningssladdar.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt

monterade kablar kan orsaka överhettning i kopplingsplinten.

- Anslut produkten till installationens slut. Kontrollera att man kan komma åt kontakten efter installationen.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Denna produkt är endast avsedd för matlagning. Använd inte produkten för annat ändamål.
• Ändra inte produktens specifikationer.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd endast tillbehör som medföljer produkten.
• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.
• Använd inte elektriska grillar som inte är täckta.
• Använd inte produkten som avlastningsyta.
• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.
• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

2.4 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Avyttring

WARNING!

Risk för kvävning eller skador.

- Kontakta kommunen för information om hur produkten ska kasseras.

• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Installationsanvisningar

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

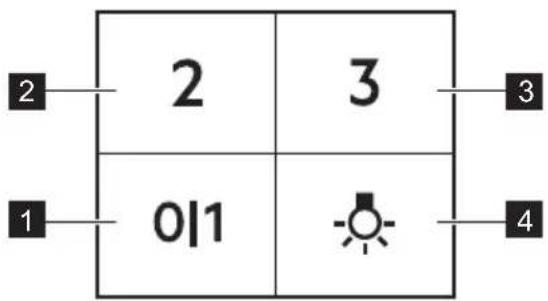

4.1 Översikt av kontrollpanelen

Funktion Beskrivning

1 Första hastighet Motorn växlar till första hastighetsnivån.
2 Andra hastighet Fläkten växlar till andra hastighetsnivån.
3 Tredje hastighet Motorn växlar till tredje hastighetsnivån.
4 Lampa Tända och släcka lamporna.

5. DAGLIG ANVÄNDNING

5.1 Använda fläkten

Se den rekommenderade hastigheten enligt tabellen nedan.

0|1	Under uppvärmning av mat, vid tillagning under lock.
2	Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.
3	Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Använda fläkten:

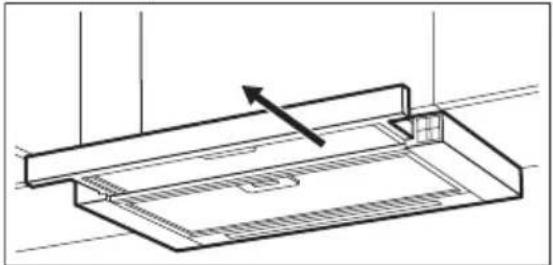

1. Dra ut spisfläktns läda minst 5 cm.

1. För att aktivera funktionen trycker du på 0|1 knappen.
2. Vid behov, ändra hastigheten genom att trycka på önskad knapp.

Spisfläktens belysning fungerar oberoende av andra funktioner. tryck på belysningsknappen för att tända belysningen av spishällen. Fläktens belysning påverkas inta av att lädan stängs.

Stäng av fläkten genom att trycka på 0|1 eller stänga huvlådan.

Kåpan kommer ihåg den senaste inställningen av fläkthastigheten när lådan stängs. Kåpan fungerar på denna fläkthastighetsnivå när lådan dras ut igen.

6. SKÖTSEL OCH RENGÖRING

6.1 Rengöring

Rengöringsmedel

Använd inte rengöringsmedel eller borstar med slipeffekt.

Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt diskmedel.

Håll fläkten ren

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till brand.

Fettfilter kan diskas i diskmaskinen.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

Kolfilter

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret. Det aktiva kolfiltret är inte tvättbart, kan inte regenereras och måste bytas ungefär efter 4-6 månaders drift, eller oftare vid intensiv användning.

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huven (1).

1. Luta filtrets framkant något nedåt (2) och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning.

7. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

Upprepa stegen för alla filter om tillämpligt.

6.3 Byta kolfiltret

WARNING!

Kolfiltret kan INTE tvättas! Filtret kan inte återanvändas!

Byte av kolfiltret:

1. Ta bort fettfiltren från maskinen.
   Se "Rengöring av fettfiltret" i det här kapitlet.

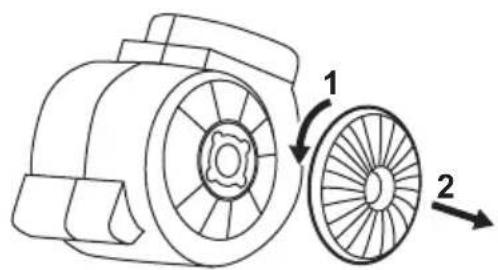

2. Vrid filtret motsols (1) och dra (2).

För att sätta tillbaka filtren, gör stegen i omvänd ordning.

Under alla omständigheter måste filtren bytas minst var fjärde månad.

6.4 Byte av LED-lampa

Denna maskin levereras med en LED-lampa och separat kontrolldon (LED-drivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar"

7.1 Om produkten inte fungerar ...

Problem Möjlig orsak Lösning
Jag kan inte sätta på produkten. Produkten är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.		Kontrollera att produkten är korrekt ansluten till strömförsörjningen.
Jag kan inte sätta på produkten. Säkringen har gått. Kontrollera om säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan. Se kapitlet "Under-håll och rengöring".
Produkten absorberar inte ångorna ordentligt.	Motorhastigheten är inte tillräcklig för ångorna.	Ändra motorns hastighet.

8. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
