Тип продукт	Аспиратор
Марка	Zanussi
Модел	ZFP316S
Брой скорости	3 скорости
Осветление	LED лампа (подмяна от техник)
Тип мазнинен филтър	Метални филтри, миещи се в съдомиялна
Тип въгленов филтър	Активен въгленов филтър, не се мие, трябва да се сменя на всеки 4 до 6 месеца
Минимално безопасно разстояние	65 cm между готварската повърхност и аспиратора
Захранване	220-240 V, 50 Hz (типична стойност, не е посочена)
Енергиен клас	Не е посочен
Ниво на шум	Не е посочен
Макс. въздушен поток	Не е посочен
Метод на инсталиране	Стенно или под шкаф (според инструкциите)
Употреба	Домашна
Поддръжка	Почистване на мазнинните филтри всеки месец; подмяна на въгленовия филтър на всеки 4-6 месеца
Налични резервни части	Въгленов филтър, LED крушка
Гаранция	Не е посочена
Тегло	Не е посочено
Размери	Не са посочени

Често задавани въпроси - ZFP316S ZANUSSI

Как да инсталирам правилно аспиратора ZFP316S ?

Инсталирането трябва да се извърши от квалифициран техник. Спазвайте минимално разстояние от 65 cm между готварската повърхност и аспиратора. Уверете се, че отвеждането на въздух отговаря на местните разпоредби.

Как да почистя мазнинните филтри ?

Мазнинните филтри са миещи се в съдомиялна на ниска температура (къс цикъл) или на ръка с неабразивен препарат. Почиствайте ги поне всеки месец.

Кога и как да сменя въгленовия филтър ?

Въгленовият филтър трябва да се сменя на всеки 4 до 6 месеца според употребата. Не се мие. За да го смените, първо отстранете мазнинните филтри, след това завъртете въгленовия филтър наляво и дръпнете надолу.

Какво да направя, ако аспираторът не светне ?

Проверете дали аспираторът е правилно включен. Ако предпазителят е изключил, го сменете. Ако проблемът продължи, се свържете с квалифициран електротехник.

Как да сменя LED крушката ?

LED крушката трябва да се сменя само от квалифициран техник. Свържете се с оторизирания сервиз.

Какво е минималното безопасно разстояние под аспиратора ?

Минималното разстояние между готварската повърхност и долната част на аспиратора трябва да бъде най-малко 65 cm, освен ако не е посочено друго в инструкциите за инсталиране.

Мога ли да използвам аспиратора без въгленов филтър ?

Да, ако аспираторът е инсталиран в режим на отвод (външно отвеждане). В режим на рециркулация въгленовият филтър е задължителен за пречистване на въздуха.

Как да настроя скоростта на аспиратора ?

Издърпайте таблото на аспиратора над 5 cm, за да изложите контролния панел. Натиснете бутоните за скорост (1, 2, 3) според интензитета на готвене.

Какво да направя, ако аспираторът не смуче правилно ?

Проверете дали скоростта на двигателя е подходяща за изпусканите пари. Увеличете скоростта, ако е необходимо. Уверете се, че мазнинните филтри са чисти.

Как да поддържам външната част на аспиратора ?

Почиствайте повърхността с мека кърпа, топла вода и мек препарат. Не използвайте абразивни продукти, метални стъргалки или парочистачки.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ZFP316S ZANUSSI

BG Ръководство за употреба | Аспиратор 2

CA Manual d'usuari | Campana extractora 11

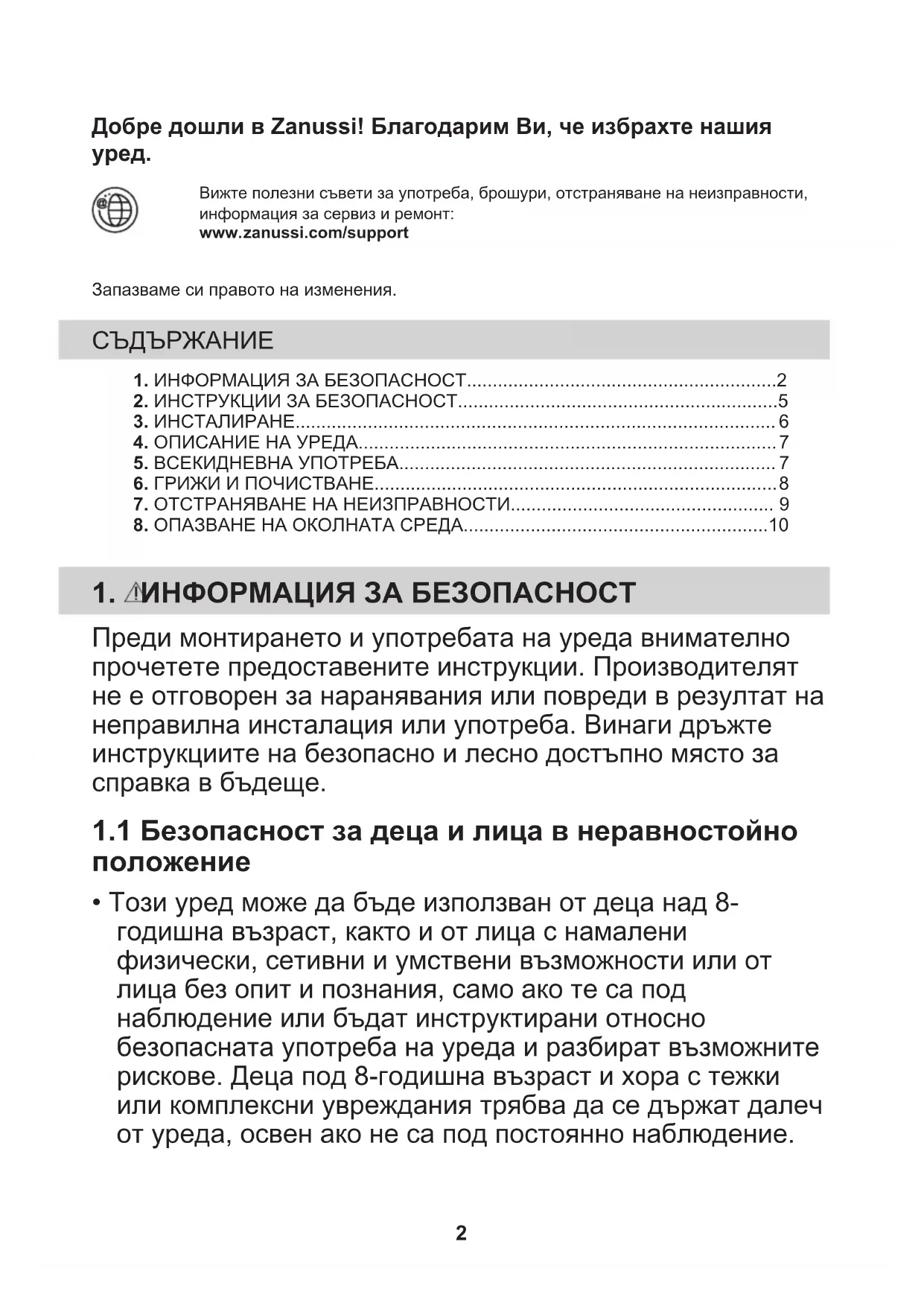

Добре дошли в Zanussi! Благодарим Ви, че избрахте нашия уред.

Вижте полезни съвети за употреба, брошури, отстраняване на неизправности, информация за сервис и ремонт:

Запазваме си правото на изменения.

СЪДЪРЖАНИЕ

1. ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ.....2
2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ....5
3. ИНСТАЛИРАНЕ....6
4. ОПИСАНИЕ НА УРЕДА....7
5. ВСЕКИДНЕВНА УПОТРЕБА....7
6. ГРИЖИ И ПОЧИСТВАНЕ....8
7. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ.... 9
8. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА....10

Преди монтирането и употребата на уреда внимателно прочетете предоставените инструкции. Производителят не е отговорен за наранявания или повреди в резултат на неправилна инсталация или употреба. Винаги дръжте инструкциите на безопасно и лесно достъпно място за справка в бъдеще.

1.1 Безопасност за деца и лица в неравностойно положение

• Този уред може да бъде използван от деца над 8-годишна възраст, както и от лица с намалени физически, сетивни и умствени възможности или от лица без опит и познания, само ако те са под наблюдение или бъдат инструктирани относно безопасната употреба на уреда и разбират възможните рискове. Деца под 8-годишна възраст и хора с тежки или комплексни увреждания трябва да се държат далеч от уреда, освен ако не са под постоянно наблюдение.

• Децата трябва да бъдат под наблюдение, за да се гарантира, че не си играят с уреда.
• Дръжте всички опаковки далече от деца и изхвърлете опаковките по местните правила.
• Пазете децата и домашните любимци далеч от уреда, когато той работи.
• Деца не трябва да извършват почистване или поддръжка на уреда, когато са без надзор.

1.2 Обща безопасност

• Този уред е предназначен за домакинска употреба над плотове, фурни и подобни устройства за готвене.

- Този уред е предназначен за домашна употреба в затворени помещения.

• Този уред може да се използва в офиси, стаи в хотел, стаи в мотел, къщи за гости и други подобни места за настаняване, където това използване не надвишава (средно) нивото на домашна употреба.

- Преди извършването на какъвто и да е ремонт, изключете уреда от електрозахранването.

• ВНИМАНИЕ: Достъпните части могат да се нагорещят по време на употреба с готварски уреди.

- Използвайте само фиксиращите винтове, доставени с уреда, а ако липсват такива, използвайте препоръчаните в инструкциите за инсталация. Монтирайте уреда на безопасно и подходящо място, което отговаря на монтажните изисквания.

- ПРЕДУПРЕЖДЕНИЕ: Ако не монтирате винтовете или фиксиращото устройство в съответствие с тези инструкции, това може да доведе до опасност от електричество.

- Не използвайте лепила, за да закрепите уреда.

- Минималното разстояние между повърхността на плота, върху която се поставят тиганите, и долната част на уреда трябва да е най-малко 65 см, освен ако не е

посочено друго в инструкциите за инсталация на уреда или плота.

- Изходът за въздух трябва да отговаря на местните наредби.

- Погрижете се да осигурите добра вентилация в помещението, в което е монтиран уредът, за да избегнете обратен поток на газове в помещението от уреди, които горят други газове или горива, включително открит огън.

- Уверете се, че вентилационните отвори не са запушени и въздухът, който се събира от уреда, не се пренася в канал за изпускане на дим и пара от други уреди (централни отоплителни системи, термосифони, бойлери и т.н.).

- Когато уредът работи с други уреди, максимальният генериран в помещението вакуум не трябва да надвишава 0,04 мбар.

- Ако захранващият кабел е повреден, той трябва да се смени от производителя, от негов оторизиран сервизен център или от квалифицирано лице, за да се избегне опасност.

- Ако комплектът кабели е повреден, той трябва да се смени със специален комплект кабели, наличен от производителя или от негов оторизиран сервисен център.

- Ако уредът е свързан директно към електрозахранването, електрическата инсталация трябва да бъде оборудвана с изолиращо устройство, което позволява изключване на уреда от мрежата от всички полюси. Изключването трябва да отговаря на условията, посочени в категория III за свръхнапрежение. Ключът за изключване трябва да бъде свързан с електрическа мрежа, в съответствие с правилата при окабеляване.

• Не използвайте уреда за изпускане на опасни или експлозивни материали и изпарения.
• Почиствайте редовно уреда с мека кърпа, за да предотвратите увреждане на повърхностния материал.
• Не използвайте за почистване парочистачка, водна струя, тежки абразивни почистващи препарати или остри метални стъргалки. Използвайте само неутрални препарати.
• Почиствайте филтрите за мазнини редовно (най-малко на всеки 2 месеца) и отстранявайте натрупванията на мазнини от уреда, за да избегнете риска от пожар.
• Използвайте кърпа за почистване на вътрешната част на уреда.

2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

2.1 Инсталация

ВНИМАНИЕ!

Опасност от нараняване, токов удар, пожар, изгаряне или повреда на уреда.

• Само квалифицирано лице може да извърши монтажа на уреда.
• Не монтирайте и не използвайте повреден уред.
• Следвайте инструкциите за инсталиране, приложени към уреда.
• Винаги внимавайте, когато местите уреда, тъй като е тежък. Винаги използвайте предпазни ръкавици и затворени обувки.
• Преди да монтирате уреда, отстранете всички опаковки, етикети и защитното покритие.
• Не монтирайте изхода за въздух в кухина на стената, освен ако тя не е предназена за тази цел.

2.2 Електрическо свързване

ВНИМАНИЕ!

• Всички ел. връзки трябва да се направят от квалифициран електротехник.
• Уверете се, че параметрите на табелката с технически данни са съвместими с електрическите данни на захранващата мрежа.
• Ако символът ( ) Мпсва върху табелката с данни, устройството трябва да се заземи.
• Винаги използвайте правилно монтиран контакт със защита от токов удар.
• Не позволявайте електрическите кабели да се преплитат.
• Не използвайте разклонители или адаптери с много входове.
• Ако контактът е разхлабен, не свързвайте захранващия щепсел.
• Не издърпвайте захранващия кабел, за да изключите уреда. Винаги издърпвайте щепсела на захранването.
• Защитата от токов удар на горещите и изолирани части трябва да бъде затегната по такъв начин, че да не може да се отстрани без инструменти.
• Уверете се, че уредът е инсталиран правилно. Хлабав или неправилен електрически кабел може да доведе до прегряване на клемите.

- Свържете уреда в края на инсталацията. Уверете се, че има достъп до мрежата след инсталацията.

2.3 Използване

ВНИМАНИЕ!

Риск от нараняване, изгаряния и токов удар.

• Този уред е предназначен само за готвене. Не използвайте уреда за други цели.
• Не променяйте предназначението на уреда.
• Не работете с уреда с мокри ръце или когато има контакт с вода.
• Използвайте само аксесоарите, доставени с уреда.
• Пазете пламък или нагорещени предмети далеч от мазнината или олиото по време на готвене и пържене.
• Не използвайте непокрити електрически решетки.
• Не използвайте уреда като повърхност за съхранение.
• Не използвайте лупи, бинокли или подобни оптични устройства за директно вглеждане в осветлението на уреда.
• Ако уредът работи с други устройства, максимальното разработено налягане не трябва да надвишава 4 Pa (4x10-5 bar).

2.4 Обслужване

• За поправка на уреда се свържете с оторизиран сервизен център. Използвайте само оригинални резервни части.
• Относно лампата(ите) вътре в този продукт и резервните лампи, продавани отдельно: Тези лампи са предназначени да издържат на екстремни физически условия в домакински уреди, като температура, вибрации, влажност или са предназначени да сигнализират информация за работното състояние на уреда. Те не са предназначени за използване в други приложения и не са подходящи за осветяване на помещения в домакинството.

2.5 Изхвърляне

ВНИМАНИЕ!

Риск от нараняване или задушаване.

• Свържете се с общинските власти за информация как да изхвърлите уреда.
• Изключете уреда от електрозахранването.
• Извадете захранващия ел. кабел в близост до уреда и го изхвърлете.

3. ИНСТАЛИРАНЕ

ВНИМАНИЕ!

3.1 Инструкции за инсталиране

За пълната информация относно инсталацията на уреда вижте отделната книжка за инсталиране.

4. ОПИСАНИЕ НА УРЕДА

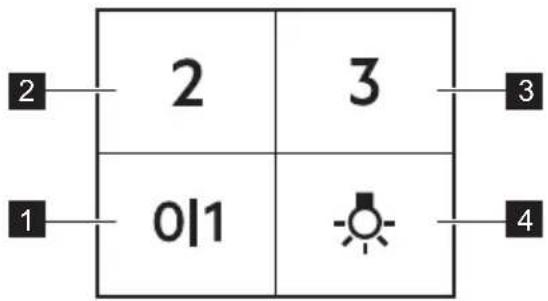

4.1 Преглед на контролния панел

Функция Описание

1 Първа скорост Вентилаторът превключва на първо ниво на скорост.
2 Втора скорост Вентилаторът превключва на второто ниво на скорост.
3 Трета скорост Вентилаторът превключва на третото ниво на скорост.
4 Осветление Включване и изключване на светлини.

5.1 Използване на абсорбатора

Проверете препоръчителната скорост в съответствие с таблицата по-долу.

0|1 При затопляне на храна; готвене с поставен капак.

2 При готвене с капак върху няколко зони за готвене или горелки, пържене на слаб огън.
3 При варене и пържене на големи количества храна без капак, готвене върху няколко готварски зони или горелки.

i

Препоръчително е да оставите абсорбатора да работи приблизително 15 минути след готвене.

За да работите с абсорбаторът,:

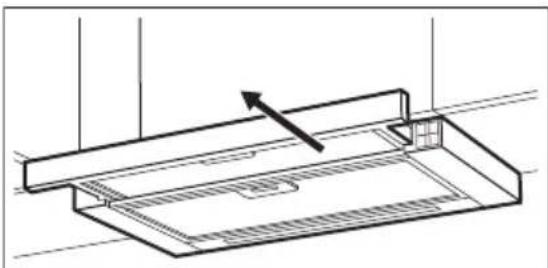

1. Издърпайте подвижната част на аспиратора повече от 5 см.

Показва се контролното табло.

1. За да активирате функцията, натиснете бутон 0|1.
2. Ако е необходимо, сменете скоростта, като натиснете желания бутон.

Осветлението на аспираторите работи независимо от другите функции на аспиратора. За да осветите повърхността за готвене, натиснете бутона на лампичкатазатварянето на чекмеджето не оказва влияние върху осветлението на аспиратора.

За да изключите вентилатора, натиснете 0|1 или затворете подвижната част на абсорбатора.

Аспираторът помни последната настройка на скоростта на вентилатора при затваряне на подвижната част. Аспираторът ще работи на това ниво на скоростта на вентилатора, когато подвижната част се издърпа отново.

6. ГРИЖИ И ПОЧИСТВАНЕ

6.1 Бележки относно почистването

Препарати за по- чистване

Не използвайте абразивни почистващи препарати и четки.

Почистете лицевата част на фурната с мека кърпа с топла вода и лек препарат за почистване.

След готвене някои части на уреда могат да се нагреят. За да избегнете петна, уредът трябва да се охлади и изсуши с чиста кърпа или салфетки.

Почистете петната с лек почистващ препарат.

Поддържайте аб- сорбатора чист.

Почиствайте уреда и филтрите за мазнини всеки месец. Внимателно почиствайте мазнини по вътрешността на уреда и филтрите за мазнини. Натрупвания на мазни- ни или други остатъци могат да доведат до пожар.

Филтрите за мазнини могат да се почистват в съдомиялна.

Съдомиялната трябва да е настроена на ниска температура и кратък цикъл. Филтьрът за мазнини може да загуби цвета си, но това не влияе върху работата на уреда.

Филтър с активен въглен

Времето за насищане на филтъра с активен въглен зависи от типа готвене и редовността на почистване на филтъра за мазнини. Филтърът с активен въглен не може да се мие, не може да се регенерира и трябва да се подменя приблизително на всеки 4/6 месеца работа или по-често при особено тежка употреба.

6.2 Почистване на филтъра за мазнини

Филтрите се монтират с помощта на скоби и щифтове, разположени от обратната страна.

За да почистите филтъра:

1. Натиснете дръжката на скобата за монтаж върху панела на филтъра под абсорбатора (1).

1. Леко наклонете предната част на филтъра надолу (2), след което дръпнете.

Повторете първите две стъпки за всички филтри.

1. Почистете филтрите с помощта на гъба и неабразивни препарати или в съдомиялна.

Съдомиялната трябва да е настроена на ниска температура и кратък цикъл. Филтърът за мазнини може да загуби цвета си, но това не влияе върху работата на уреда.

1. За монтиране на филтрите обратно, изпълнете първите две стъпки в обратен ред.

Повторете стъпките за всички филтри, ако е приложимо.

6.3 Смяна на филтъра с активен въглен

ВНИМАНИЕ!

Филтърът с активен въглен не трябва да се мие! Филтърът не може да бъде регенериран!

За смяна на филтъра с активен въглен:

1. Извадете филтрите за мазнини от уреда.

Вижте „Почистване на филтъра за мазнини“ в тази глава.

1. Завъртете филтъра обратно на часовниковата стрелка (1) и го дръпнете (2).

За монтиране на филтрите изпълнете стъпките в обратен ред.

При всички случаи е необходимо да сменяте филтрите поне на всеки четири месеца.

6.4 Смяна на лампата

Този уред се доставя с LED лампа и отделна контролна кутия (задвижващ механизъм на светодиода). Тези части могат да се подменят само от техник. В случай на неизправност вижте

„Обслужване“ в глава „Инструкции за безопасност“.

7. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ВНИМАНИЕ!

7.1 Как да постъпите, ако...

Проблем Възможна причина Отстраняване
Не можете да включите уреда. Уредът не е свързан към електро- захранването или е свързан не- правилно.		Проверете дали уредът е свързан правилно към електрозахранване- то.
Не можете да включите уреда. Предпазителят е изгорял. Уверете се, че предпазителят е причината за неизправността. Ако предпазителят продължава да из- гаря, свържете се с квалифици- ран електротехник.
Лампичката не функционира. Лампичката е дефектна. Сменете лампичката. Вижте глава „Грижи и почистване“.
Уредът не абсорбира достатъчно изпарения.	Скоростта на мотора не е доста- тъчна спрямо изпаренията.	Сменете скоростта на мотора.

8. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Рециклирайте материалите със символа

Поставяйте опаковките в съответните тейнери за рециклирането им.

Помогнете за опазването на околната среда и човешкото здраве, както и за рециклирането на отпадъци от електрически и електронни уреди. Не

изхвърляйте уредите, означени със

символа! заедно с битовата смет.

Върнете уреда в местния пункт за рециклиране или се обърнете към вашата общинска служба.
