Typ produktu	Odsavač par
Značka	Zanussi
Model	ZFP316S
Počet rychlostí	3 rychlosti
Osvětlení	LED žárovka (výměna technikem)
Typ tukového filtru	Kovové filtry (omyvatelné v myčce)
Typ uhlíkového filtru	Aktivní uhlíkový filtr, neomyvatelný, vyměňovat každých 4 až 6 měsíců
Minimální bezpečná vzdálenost	65 cm mezi varnou deskou a odsavačem
Elektrické napájení	220-240 V, 50 Hz (typická hodnota, není specifikováno)
Energetická třída	Nespecifikováno
Hlučnost	Nespecifikováno
Maximální průtok vzduchu	Nespecifikováno
Způsob instalace	Nástěnná instalace nebo pod skříňku (dle návodu)
Použití	Domácí
Údržba	Čištění tukových filtrů každý měsíc; výměna uhlíkového filtru každé 4-6 měsíců
Dostupné náhradní díly	Uhlíkový filtr, LED žárovka
Záruka	Nespecifikováno
Hmotnost	Nespecifikováno
Rozměry	Nespecifikováno

Často kladené otázky - ZFP316S ZANUSSI

Jak správně nainstalovat odsavač ZFP316S?

Instalaci musí provést kvalifikovaný odborník. Dodržujte minimální vzdálenost 65 cm mezi varnou deskou a odsavačem. Ujistěte se, že odvod vzduchu je v souladu s místními předpisy.

Jak čistit tukové filtry?

Tukové filtry jsou omyvatelné v myčce nádobí při nízké teplotě (krátký cyklus) nebo ručně s neabrazivním čisticím prostředkem. Čistěte je alespoň každý měsíc.

Kdy a jak vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměňovat každých 4 až 6 měsíců v závislosti na používání. Není omyvatelný. Při výměně nejprve vyjměte tukové filtry, poté otočte uhlíkový filtr doleva a vytáhněte dolů.

Co dělat, když se odsavač nerozsvítí?

Zkontrolujte, zda je odsavač správně zapojen. Pokud došlo k vyhození pojistky, vyměňte ji. Pokud problém přetrvává, kontaktujte kvalifikovaného elektrikáře.

Jak vyměnit LED žárovku?

LED žárovku smí vyměnit pouze kvalifikovaný technik. Kontaktujte autorizovaný servis.

Jaká je minimální bezpečná vzdálenost pod odsavačem?

Minimální vzdálenost mezi varnou plochou a spodní částí odsavače musí být alespoň 65 cm, pokud není v instalačním návodu uvedeno jinak.

Mohu používat odsavač bez uhlíkového filtru?

Ano, pokud je odsavač instalován v režimu odvodu (venkovní výfuk). V režimu recirkulace je uhlíkový filtr nezbytný pro čištění vzduchu.

Jak nastavit rychlost odsavače?

Vytáhněte panel odsavače o více než 5 cm, abyste odkryli ovládací panel. Stiskněte tlačítka rychlosti (1, 2, 3) podle intenzity vaření.

Co dělat, když odsavač nesaje správně?

Zkontrolujte, zda je rychlost motoru přizpůsobena vznikajícím parám. V případě potřeby rychlost zvyšte. Ujistěte se, že tukové filtry jsou čisté.

Jak udržovat vnější povrch odsavače?

Čistěte povrch měkkým hadříkem, vlažnou vodou a jemným čisticím prostředkem. Nepoužívejte abrazivní prostředky, kovové škrabky ani parní čističe.

NÁVOD K OBSLUZE ZFP316S ZANUSSI

CS Návod k použití | Odsavač par 19

SK Návod na používanie | Odsávač pár 206

SL Navodila za uporabo | Kuhinjska napa 214

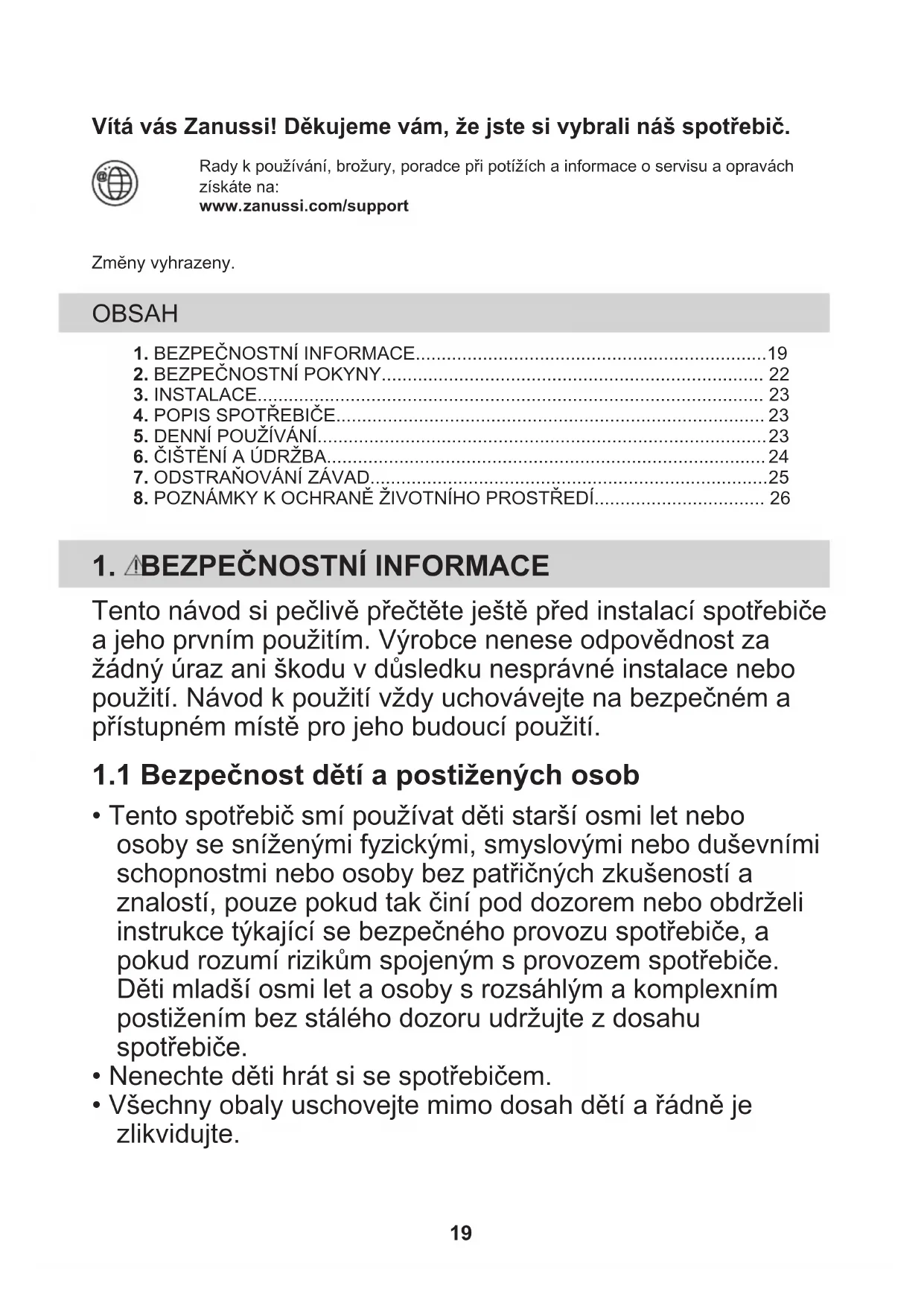

Vítá vás Zanussi! Děkujeme vám, že jste si vybrali náš spotřebič.

Rady k používání, brožury, poradce při potížích a informace o servisu a opravách získáte na:

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.
• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.

• Nedovolte dětem a domácím zvířatům, aby se přibližovaly k zapnutému spotřebiči.

• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Tento spotřebič je určen pouze k domácímu použití nad varnými deskami, sporáky a podobnými kuchyňskými tepelnými spotřebiči.
• Tento spotřebič je určen k použití v běžnému domácímu použití.
• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.

- Před údržbou vždy spotřebič odpojte od napájení.

- UPOZORNĚNÍ: Dostupné části spotřebiče se mohou během používání zahřát na vysokou teplotu.

- Použijte výhradně upevňovací šrouby dodané společně se spotřebičem. Nejsou-li součástí dodávky, použijte šrouby doporučené v pokynech k instalaci. Spotřebič nainstalujte na bezpečném a vhodném místě, které splňuje požadavky na instalaci.

- VAROVÁNÍ: Nedodržení těchto pokynů k instalaci šroubů nebo upevňovacího zařízení může mít za následek riziko úrazu elektrickým proudem.

- K upevnění spotřebiče nepoužívejte lepidla.

- Minimální vzdálenost mezi povrchem varné desky, na níž stojí varné nádoby, a dolní částí spotřebiče musí být 65 cm, pokud není v instalačních pokynech ke spotřebiči nebo varné desce uvedeno jinak.

• Vývod vzduchu musí splňovat příslušné místní předpisy.

• V místnosti, kde je spotřebič nainstalován, zajistěte správnou ventilaci, která zabrání zpětnému toku plynů do místnosti ze spotřebičů spalujících plyn nebo jiná paliva, včetně otevřených topeništ'.

- Ujistěte se, že větrací otvory nejsou zakryté a spotřebič vzduch neodvádí do kouřovodu, kterým jsou odváděny kouř a pára z jiných spotřebičů (ústřední vytápění, termosifon, ohřívače vody atd.).

- Když spotřebič pracuje společně s dalšími spotřebiči, maximální podtlak vytvářený v místnosti by neměl překročit hodnotu 0,04 mbar.

- Je-li napájecí kabel poškozený, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoby s podobnou příslušnou kvalifikací. Jinak by mohlo dojít k úrazu elektrickým proudem.

- Je-li sada kabelů poškozená, je nutno ji vyměnit za speciální sadu kabelů, kterou vám poskytne výrobce nebo autorizované servisní středisko.

- Pokud je spotřebič připojen přímo k napájení, elektroinstalace musí být vybavena izolačním zařízením, které umožňuje odpojení všech pólů spotřebiče od zdroje napájení. Úplné odpojení musí být v souladu s podmínkami uvedenými v kategorii přepětí III. V pevné elektroinstalaci musí být začleněn prvek pro odpojení od sítě v souladu s elektroinstalačními předpisy.

- Pod spotřebičem nepřipravujte jídlo flambováním.

- Spotřebič nepoužívejte k vypouštění nebezpečných nebo výbušných materiálů a výparů.

- Spotřebič čistěte pravidelně měkkým hadříkem, abyste zabránili poškození materiálu jeho povrchu.

- K čištění povrchu spotřebiče nepoužívejte čisticí přístroj na páru, rozprašovač vody, drsné abrazivní prostředky ani ostré kovové škrabky. Používejte pouze neutrální mycí prostředky.

- Tukové filtry pravidelně čistěte (alespoň každé dva měsíce) a odstraňujte usazenou mastnotu ze spotřebiče, abyste předešli nebezpečí požáru.

- Vnitřek spotřebiče vyčistěte pomocí hadříku.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Hrozí nebezpečí poranění, zásahu elektrickým proudem, požáru nebo poškození spotřebiče.

• Tento spotřebič smí instalovat jen kvalifikovaná osoba.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Rid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Před instalací spotřebiče odstraňte veškeré obaly, štítky a ochrannou fólii.
• Neinstalujte odvětrávání do výklenku ve zdi, pokud výklenek není k tomuto účelu určen.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Pokud na typovém štítku není otištěn symbol (spotřebič musí být uzemněn.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Elektrické kabely nesmí být zamotané.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu může mít za následek přehřátí svorky.

• Spotřebič připojte na konci instalačních prací. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

2.3 Použití

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nepoužívejte spotřebič k jiným účelům.
• Neměňte technické parametry spotřebiče.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Používejte pouze příslušenství dodávané se spotřebičem.
• Během vaření a smažení držte plameny nebo ohřáté předměty mimo dosah tuků a olejů.
• Nepoužívejte odkryté elektrické mřížky.
• Nepoužívejte spotřebič jako odkládací plochu.
• Nedívejte se přímo do osvětlení spotřebiče pomocí lupy, dalekohledu nebo podobných optických přístrojů.
• Pokud spotřebič pracuje v kombinaci s dalšími zařízeními, maximální vyvinutý tlak nesmí překročit 4 Pa (4x10-5 bar).

2.4 Servis

• Pro opravu spotřebiče se obrat'te na autorizované servisní středisko. Používejte výhradně originální náhradní díly.
• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at' už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných

spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.

2.5 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

3. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

3.1 Pokyny k instalaci

i

Úplné informace o instalaci spotřebiče naleznete v samostatné příručce k instalaci.

4. POPIS SPOTŘEBIČE

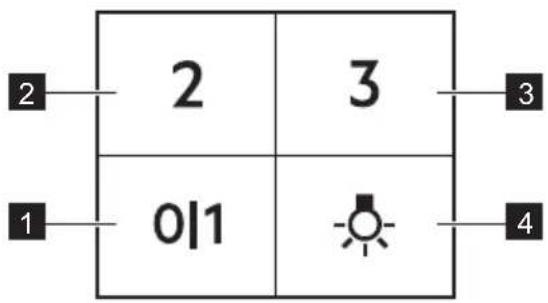

4.1 Přehled ovládacího panelu

Funkce Popis

1 První nastavení otáček Ventilátor přepne na první nastavení otáček.

2 Druhé nastavení otáček Ventilátor přepne na druhé nastavení otáček.

3 Třetí nastavení otáček Ventilátor přepne na třetí nastavení otáček.

4 Osvětlení Slouží k zapnutí a vypnutí osvětlení.

5. DENNÍ POUŽÍVÁNÍ

5.1 Používání odsavače par

Doporučené otáčky naleznete v níže uvedené tabulce.

0|1	Při ohřevu jídla, při vaření se zakrytými nádobami.
2	Při vaření se zakrytými nádobami na více varných zónách nebo hořácích, při mírném smažení.
3	Při vaření (vody) a smažení velkého množství jídla bez poklice, při vaření na více varných zónách nebo hořácích.

Doporučuje se nechat odsavač par zapnutý ještě přibližně 15 minut po dokončení přípravy jídla.

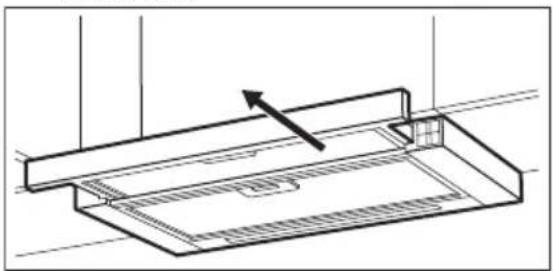

Jak uvést do provozu odsavač par, :

1. Vytáhněte zásuvku odsavače par o více než 5 cm.

Odkryje se ovládací panel.

1. Funkci zapnete stisknutím tlačítka 0|1.
2. V případě potřeby změňte otáčky stisknutím příslušného tlačítka.

Světlo odsavače par funguje nezávisle na ostatních funkcích. Chcete-li osvítit varnou plochu, stiskněte tlačítko osvětlení: Zavření zásuvky nemá žádný vliv na osvětlení odsavače par.

Chcete-li ventilátor vypnout, stiskněte 01 nebo zavřete zásuvku odsavače par.

Odsavač par si pamatuje poslední nastavení otáček při zavření zásuvky. Když zásuvku opět vysunete, bude odsavač par pracovat na této poslední úrovni otáček ventilátoru.

6. ČIŠTĚNÍ A ÚDRŽBA

6.1 Poznámky k čištění

Čisticí prostředky

Nepoužívejte abrazivní čisticí prostředky a kartáče.

Povrch spotřebiče otřete měkkým hadříkem namočeným v roztoku teplé vody a šetrného mycího prostředku.

Po vaření se mohou některé části spotřebiče zahřát. Abyste zabránili skvrnám, musí spotřebič vychladnou a je nutné jej vysušit čistou látkovou nebo papírovou utěrkou.

Skvrny vyčistěte pomocí šetrného čisticího prostředku.

Odsavač par udržujte vždy čistý

Spotřebič a tukové filtry čistěte každý měsíc. Vnitřek a tukové filtry šetrně očistěte od tu- ku. Hromadění mastnoty či zbytků jídel může způsobit požár.

Tukové filtry lze mýt v myčce nádobí.

Myčka nádobí musí být nastavena na nízkou teplotu a krátký program. U tukového filtru může dojít ke změně barvy, což ale nemá žádný vliv na výkon spotřebiče.

Uhlíkový filtr

Doba nasycení uhlíkového filtru se liší v závislosti na typu přípravy jídla a četnosti čištění tukového filtru. Aktivní uhlíkový filtr není omyvatelný, nelze jej regenerovat a je nutné jej vyměnit každých 4/6 měsíců používání nebo častěji v případě obzvláště velkého vytížení.

6.2 Čištění tukového filtru

Filtry jsou uchyceny na protější straně pomocí úchytek a svorek.

Čištění filtru:

1. Stiskněte držadlo úchytky na panelu filtru pod odsavačem par (1).

1. Přední část filtru naklopte mírně dolů (2) a poté zatáhněte.

Opakujte první dva kroky postupu u všech filtrů.

1. Filtry očistěte pomocí houbičky s neabrazivními čisticími prostředky nebo použijte myčku nádobí.

Myčka nádobí musí být nastavena na nízkou teplotu a krátký program. U tukového filtru může dojít ke změně barvy, což ale nemá žádný vliv na výkon spotřebiče.

1. Pro instalaci filtrů zpět proved'te první dva kroky postupu v opačném pořadí.

V prípadě potřeby opakujte postup u všech filtrů.

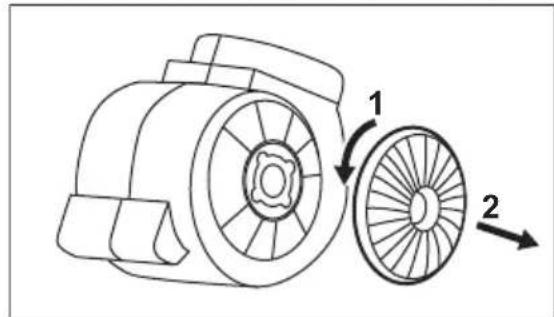

6.3 Výměna uhlíkového filtru

VAROVÁNÍ!

Uhlíkový filtr je NEomyvatelný! Filtr nelze regenerovat!

Výměna uhlíkového filtru:

1. Vyjměte tukové filtry ze spotřebiče. Viz „Cištění tukového filtru“ v této kapitole.

2. Otočte filtrem proti směru hodinových ručiček (1) a poté zatáhněte (2).

Při instalaci filtrů zpět proved'te stejný postup v opačném pořadí.

V každém případě je nutné měnit filtry nejméně každé čtyři měsíce.

6.4 Výměna žárovky

Tento spotřebič je dodáván s kontrolkou LED a samostatným ovládáním (ovladač LED). Tyto díly může vyměnit pouze technik. V případě jakékoliv závady viz část „Servis“ v kapitole „Bezpečnostní pokyny“.

7. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Co dělat, když...

Problém Možná příčina Řešení
Nelze zapnout spotřebič. Spotřebič není zapojený do elektric-ké sítě nebo je připojený nesprávně.		Zkontrolujte, zda je spotřebič správ-ně zapojený do elektrické sítě.
Nelze zapnout spotřebič. Je spálená pojistka. Zkontrolujte, zda příčinou závady
		není pojistka. Pokud se pojistka spaluje opakovaně, obrat’te se na autorizovaného elektrikáře.
Osvětlení nefunguje. Vadná žárovka. Vyměňte žárovku. Říd’te se částí		„Čištění a údržba“.
Spotřebič nepohlcuje dostatečné množství výparů.	Otáčky motoru neodpovídají množ-ství vznikajících výparů.	Změňte otáčky motoru.

8. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

1.2 Všeobecná bezpečnost'

- Ak je poškodený elektrický napájací kábel, musí ho vymenit' výrobca, jeho autorizované servisné stredisko alebo kvalifikovaná osoba, aby sa predišlo ohrozeniu elektrickým prúdom.

- Spotrebič pravidelne čistite mäkkou handričkou, aby ste predišli znehodnoteniu povrchového materiálu.

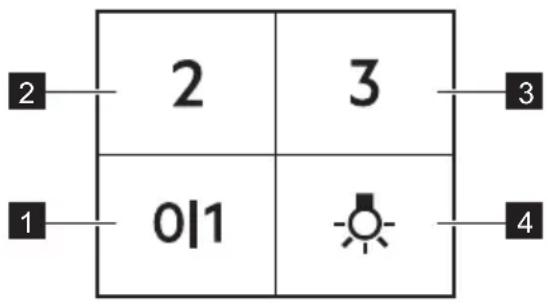

4.1 Prehlad ovládacieho panela

Funkcia Popis

5.1 Používanie odsávača pár

Ak chcete používat' odsávač pár, :

1. Vytiahnite zásuvku odsávača pár viac ako 5 cm.

Ventilátor vypnete stlačením tlačidla 01 alebo zatvorením zásuvky odsávača pár.

Čistiace prostriedky

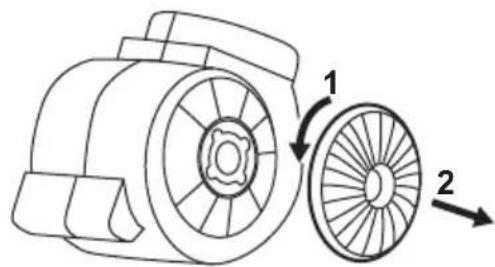

6.3 Výmena filtra s uhlím

VAROVANIE!

Filter s uhlím sa NEDÁ umývat! Nie je možná ani regenerácia filtra!

Pri výmene filtra s uhlím:

1. Zo spotrebiča vyberte tukové filtre. Pozrite si čast' „Čistenie tukového filtra“ v tejto kapitole.
2. Filter otočte proti smeru hodinových ručičiek (1) a potom potiahnite (2).

6.4 Výmena osvetlenia

Materiály označené symbolom odovzdajte na recykláciu. Obal hod'te do príslušných kontajnerov na recykláciu. Chráněž životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom
