ZFP316S - Cappa da cucina ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Zanussi
Modello	ZFP316S
Numero di velocità	3 velocità
Illuminazione	Lampada LED (sostituzione da parte di un tecnico)
Tipo di filtro grasso	Filtri metallici lavabili (lavastoviglie)
Tipo di filtro carbone	Filtro a carbone attivo, non lavabile, da sostituire ogni 4-6 mesi
Distanza minima di sicurezza	65 cm tra il piano cottura e la cappa
Alimentazione elettrica	220-240 V, 50 Hz (valore tipico, non specificato)
Classe energetica	Non specificata
Livello sonoro	Non specificato
Portata d'aria max	Non specificato
Metodo di installazione	Installazione a parete o sotto mobile (secondo manuale)
Utilizzo	Domestico
Manutenzione	Pulizia dei filtri grasso ogni mese; sostituzione del filtro carbone ogni 4-6 mesi
Ricambi disponibili	Filtro carbone, lampadina LED
Garanzia	Non specificata
Peso	Non specificato
Dimensioni	Non specificate

Domande frequenti - ZFP316S ZANUSSI

Come installare correttamente la cappa ZFP316S?

L'installazione deve essere eseguita da un professionista qualificato. Rispettare una distanza minima di 65 cm tra il piano cottura e la cappa. Assicurarsi che lo scarico dell'aria sia conforme alle normative locali.

Come pulire i filtri grasso?

I filtri grasso sono lavabili in lavastoviglie a bassa temperatura (ciclo breve) o a mano con un detergente non abrasivo. Pulirli almeno ogni mese.

Quando e come sostituire il filtro carbone?

Il filtro carbone deve essere sostituito ogni 4-6 mesi a seconda dell'uso. Non è lavabile. Per sostituirlo, rimuovere prima i filtri grasso, quindi ruotare il filtro carbone verso sinistra e tirare verso il basso.

Cosa fare se la cappa non si accende?

Verificare che la cappa sia correttamente collegata. Se il fusibile è scattato, sostituirlo. Se il problema persiste, contattare un elettricista qualificato.

Come sostituire la lampadina LED?

La lampadina LED deve essere sostituita solo da un tecnico qualificato. Contattare il servizio di assistenza autorizzato.

Qual è la distanza di sicurezza minima sotto la cappa?

La distanza minima tra la superficie di cottura e la parte inferiore della cappa deve essere di almeno 65 cm, salvo diversa indicazione nelle istruzioni di installazione.

Posso usare la cappa senza filtro carbone?

Sì, se la cappa è installata in modalità evacuazione (scarico esterno). In modalità ricircolo, il filtro carbone è indispensabile per purificare l'aria.

Come regolare la velocità della cappa?

Estrarre il cassetto della cappa per oltre 5 cm per esporre il pannello dei comandi. Premere i tasti della velocità (1, 2, 3) in base all'intensità della cottura.

Cosa fare se la cappa non aspira correttamente?

Verificare che la velocità del motore sia adatta ai vapori emessi. Aumentare la velocità se necessario. Assicurarsi che i filtri grasso siano puliti.

Come mantenere l'esterno della cappa?

Pulire la superficie con un panno morbido, acqua tiepida e un detergente delicato. Non utilizzare prodotti abrasivi, raschietti metallici o pulitori a vapore.

MANUALE UTENTE ZFP316S ZANUSSI

IT Istruzioni per l'uso | Cappa da cucina 111

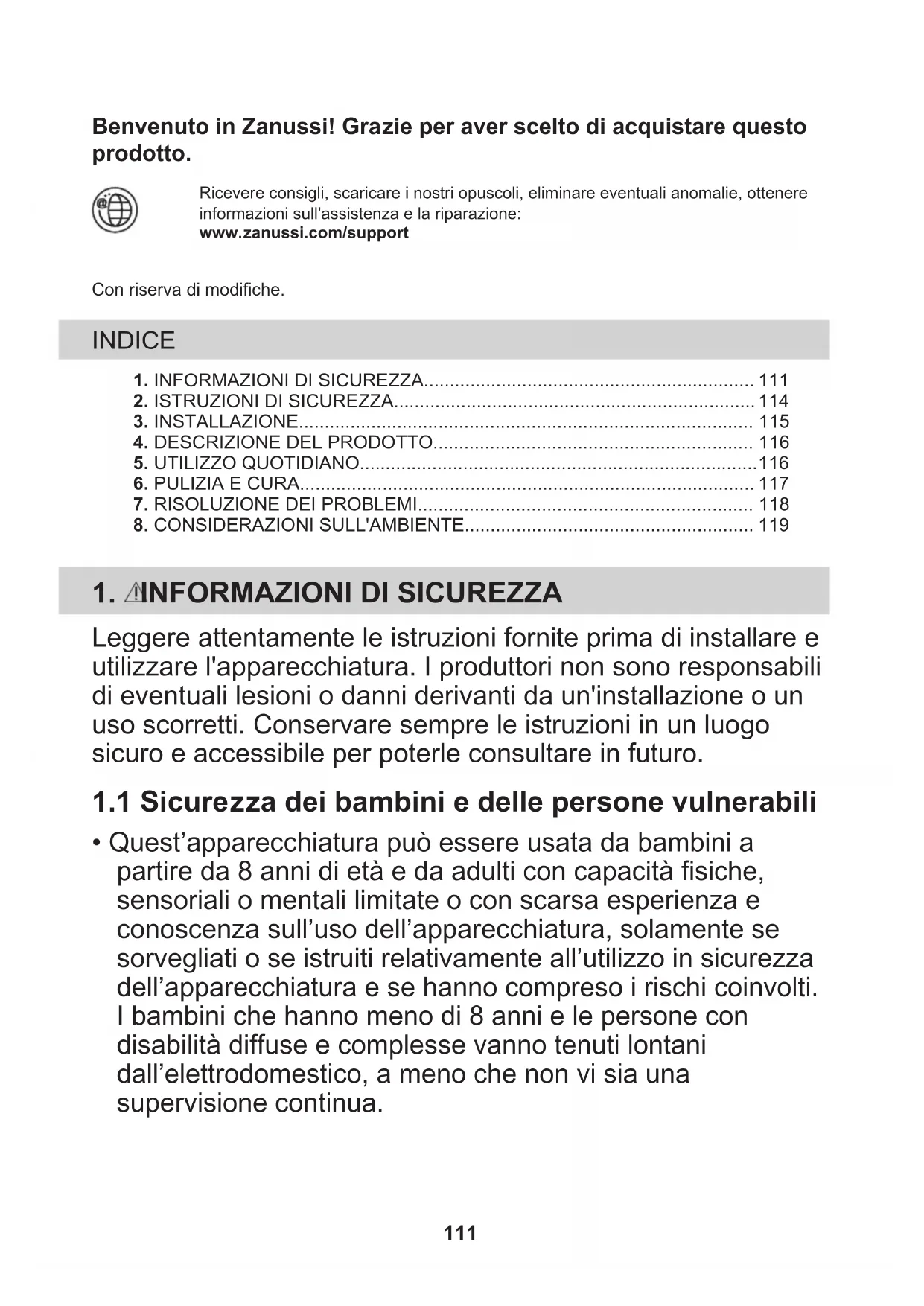

Benvenuto in Zanussi! Grazie per aver scelto di acquistare questo prodotto.

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA.... 111
2. ISTRUZIONI DI SICUREZZA....114
3. INSTALLAZIONE.... 115
4. DESCRIZIONE DEL PRODOTTO.... 116
5. UTILIZZO QUOTIDIANO....116
6. PULIZIA E CURA.... 117
7. RISOLUZIONE DEI PROBLEMI.... 118
8. CONSIDERAZIONI SULL'AMBIENTE.... 119

1. ⚠INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• Controllare che i bambini non giochino con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• Questa apparecchiatura è stata pensata per un uso domestico sopra a piani cottura, fornelli e dispositivi di cottura simili.
• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
• Prima di qualsiasi intervento di manutenzione, scollegare l'apparecchiatura dalla presa di corrente.
• ATTENZIONE: Le parti accessibili potrebbero surriscaldarsi in fase di utilizzo con le apparecchiature di cottura.
• Servirsi unicamente delle viti di fissaggio fornite in dotazione con l'apparecchiatura; qualora le viti non siano state fornite in dotazione, servirsi di quelle consigliate nelle istruzioni di installazione. Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.
• AVVERTENZA: La mancata installazione delle viti o del dispositivo di fissaggio secondo le presenti istruzioni può comportare rischi elettrici.
• Non usare adesivi per riparare il dispositivo.
• La distanza minima fra la superficie del piano di cottura - sul quale si trovano le pentole - e la parte inferiore dell'apparecchiatura deve essere di almeno 65 cm, salvo

indicazione contraria nelle istruzioni di installazione per l'apparecchiatura o il piano cottura.

• Lo scarico dell'aria deve essere conforme ai regolamenti delle autorità locali.
• Assicurare la buona ventilazione nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.
• Verificare che le aperture di ventilazione non siano bloccate e che l'aria raccolta dall'apparecchiatura non venga convogliata in un tubo utilizzato per lo scarico di fumo e vapore da altre apparecchiature apparecchi (impianti di riscaldamento centralizzato, termosifoni, scaldacqua, ecc.).
• Quando l'apparecchiatura si aziona in concomitanza con altri dispositivi, il vuoto generato nella stanza (depressione) non deve superare il valore di 0,04 mbar.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
• Se il set di cavi è danneggiato, deve essere sostituito da uno speciale set di cavi disponibile presso il produttore o il Centro di Assistenza Autorizzato.
• Qualora l'apparecchiatura sia collegata direttamente all'alimentazione, l'impianto elettrico deve essere dotato di un dispositivo di isolamento che permetta lo scollegamento dell'apparecchiatura dalla rete su tutti i poli. Lo scollegamento completo deve avvenire in linea con le condizioni indicate nella categoria III di sovratensione. I mezzi per lo scollegamento devono essere incorporati nel cablaggio fisso conformemente alle regole di cablaggio.
• Non cucinare in modalità flambé sotto all'apparecchiatura.

• Non usare per lo scarico di materiali e vapori pericolosi o esplosivi.

• Pulire regolarmente l'apparecchiatura con un panno morbido per evitare il deterioramento dei materiali che compongono la superficie.

• Non utilizzare pulitori a vapore, spruzzi d'acqua, detergenti abrasivi aggressivi o raschietti metallici affilati per pulire la superficie dell'apparecchiatura. Utilizzare solo detergenti neutri.
• Pulire i filtri del grasso a intervalli (con una cadenza almeno bi-mensile) e rimuovere i depositi di grasso dall'apparecchiatura per prevenire il rischio di incendio.
• Servirsi di un panno per pulire l'interno dell'apparecchiatura.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Prima di installare l'apparecchiatura è necessario rimuovere tutto l'imballaggio, l'etichetta e la pellicola protettiva.
• Non installare l'aria di scarico in una cavità a parete, a meno che la cavità non sia progettata a tal fine.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

- Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
• Qualora il simbolo ( ) non sia stampato sulla targhetta, sarà necessario provvedere alla messa a terra del dispositivo.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Evitare che i collegamenti elettrici si aggroviglino.
  • Non utilizzare prese multiple e prolunghe.
• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
• Verificare che l'apparecchiatura sia installata correttamente. Cavi elettrici allentati e non appropriati possono causare un surriscaldamento dei connettori.
• Collegare l'apparecchiatura al termine dell'installazione. Verificare che la fonte di alimentazione rimanga accessibile dopo l'installazione.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni o scosse elettriche.

• L'apparecchiatura è destinata solo alla cottura. Non servirsi dell'apparecchiatura per altri usi.
• Non modificare le specifiche tecniche dell'apparecchiatura.
• Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
• Utilizzare solo gli accessori forniti con l'apparecchiatura.
• Tenere le fiamme o gli oggetti caldi lontano da grassi e oli in fase di cottura e frittura.
  • Non usare grill elettrici senza protezione.
  • Non usare l'apparecchiatura come superficie di stoccaggio.
• Non usare lenti di ingrandimento, binocoli o dispositivi ottici simili per guardare direttamente la sorgente di illuminazione dell'apparecchiatura.
• Se l'apparecchiatura funziona con altri dispositivi, la pressione sviluppata massima non deve superare 4 Pa (4x10-5 bar).

2.4 Assistenza

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato. Utilizzare esclusivamente ricambi originali.
• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.5 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Istruzioni di installazione

Per informazioni complete sull'installazione dell'apparecchiatura rimandiamo a un libretto di istruzioni separato.

4. DESCRIZIONE DEL PRODOTTO

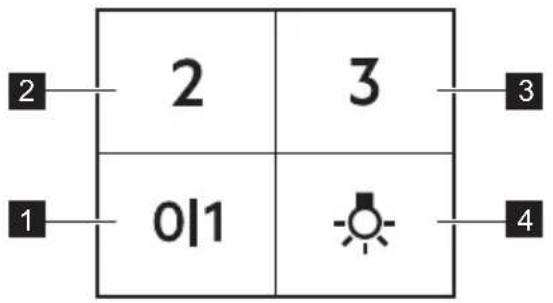

4.1 Panoramica del pannello di controllo

Funzione Descrizione
1	Prima velocità La ventola passa al primo livello di velocità.
2	Seconda velocità La ventola passa al secondo livello di velocità.
3	Terza velocità La ventola passa al terzo livello di velocità.
4	Lampadina Accende e spegne le luci.

5. UTILIZZO QUOTIDIANO

5.1 Uso della cappa

Controllare la velocità consigliata in base alla seguente tabella.

0|1	Durante il riscaldamento del cibo, cucinare con pentole coperte.
2	Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delicatamente.
3	Mentre vengono bollite o fritte grandi quantità di cibo senza coperchio, cuocendo su più zone di cottura o bruciatori.

Si consiglia di lasciare la cappa in funzione per circa 15 minuti dopo la cottura.

Per far funzionare la cappa:

1. Estrarre il cassetto della cappa per più di 5 cm.

Il pannello di controllo è esposto.

1. Per attivare la funzione, premere il pulsante 0|1.
2. Se necessario, modificare la velocità premendo il tasto desiderato.

La luce della cappa funziona indipendentemente dalle altre funzioni della cappa. Per illuminare la superficie di cottura, premere il tasto luce. La chiusura del cassetto non ha alcun effetto sulla luce della cappa.

Per spegnere la ventola premere 0j1 chiudere il cassetto della cappa.

La cappa ricorda l'ultima impostazione della velocità della ventola alla chiusura del cassetto. La cappa funzionerà a questo livello di velocità della ventola, quando il cassetto viene estratto nuovamente.

6. PULIZIA E CURA

6.1 Note sulla pulizia

Agenti di pulizia

Non utilizzare detergenti e spazzole abrasive.

Pulire la superficie dell'apparecchiatura con un panno morbido imbevuto di acqua tiepida e detergente delicato.

Dopo la cottura alcune parti dell'apparecchio possono surriscaldarsi. Per evitare macchie, l'apparecchio deve essere raffreddato e asciugato con un panno pulito o un tovagliolo di carta.

Pulire le macchie con un detergente delicato.

Tenete ben pulita la cappa

Pulire l'apparecchio e i filtri del grasso ogni mese. Pulire accuratamente l'interno e i filtri anti-grasso. L'accumulo di grasso o di altri residui potrebbe causare un incendio.

I filtri anti-grasso possono essere lavati anche nella lavastoviglie.

La lavastoviglie deve essere impostata su una temperatura bassa e un ciclo breve. Il filtro antigrasso potrebbe scolorire, non influisce in alcun modo sulle prestazioni dell'apparec-chiatura.

Filtro al carbone

Il tempo di saturazione del filtro al carbone attivo varia a seconda del tipo di cottura e della regolarità di pulizia del filtro anti-grasso. Il filtro al carbone attivo non è lavabile, non può essere rigenerato e deve essere sostituito approssimativamente ogni 4/6 mesi di funzionamento o più frequentemente per un uso particolarmente intenso.

6.2 Pulizia del filtro antigrasso

I filtri sono montati con l'uso di clip e perni sul lato opposto.

Per pulire il filtro:

1. Premere l'impugnatura del clip di montaggio sul pannello del filtro sotto alla cappa (1).

1. Inclinare leggermente la parte anteriore del filtro verso il basso (2), quindi tirare.
   Ripetere i primi due passaggi per tutti i filtri.
2. Pulire i filtri con una spugna con detergenti non abrasivi o in lavastoviglie.

La lavastoviglie deve essere impostata su una temperatura bassa e un ciclo breve. Il filtro antigrasso potrebbe scolorire, non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

1. Per montare i filtri, eseguire i primi due passaggi nell'ordine inverso.
   Ripetere i passaggi per tutti i filtri, ove applicabile.

6.3 Sostituzione del filtro carbone

AVVERTENZA!

Il filtro al carbone attivo NON è lavabile! Il filtro non può essere rigenerato!

Per sostituire il filtro al carbone attivo:

1. Rimuovere i filtri antigrasso dall'apparecchiatura.
   Rimandiamo alla sezione "Pulizia del filtro antigrasso" in questo capitolo.
2. Ruotare il filtro in senso anti-orario (1) e poi tirare (2).

Per rimontare i filtri, eseguire i passaggi nell'ordine inverso.

In ogni caso è necessario sostituire i filtri almeno ogni quattro mesi.

6.4 Sostituzione della lampadina

Questa apparecchiatura è dotata di una spia LED e un ingranaggio di controllo separato (driver LED). Questi componenti possono essere sostituiti solo da un tecnico. In caso di anomalie di funzionamento rimandiamo a "Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

7. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Cosa fare se...

Problema Causa possibile Rimedio

Non è possibile accendere l'apparecchiatura.	L'apparecchiatura non è collegata a una fonte di alimentazione oppure non è collegata in maniera corretta.	Accertarsi che l'apparecchiatura sia collegata correttamente alla rete elettrica.
Problema Causa possibile Rimedio
Non è possibile accendere l'apparecchiatura.	È scattato il fusibile. Verificare che l'interruttore differenziale (salvavita) sia la causa del malfunzionamento. Nel caso in cui il fusibile continui a scattare, rivolgersi ad un elettricista qualificato.
La lampadina non si accende. La lampadina è guasta. Sostituire la lampadina. Rimandiamo al capitolo "Pulizia e cura".
L'apparecchiatura non assorbe abbastanza vapori.	La velocità del motore non è adeguata ai vapori che appaiono.	Modifica la velocità del motore

8. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano

il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
