Produkto tipas	Traukiamoji gartraukė
Prekės ženklas	Zanussi
Modelis	ZFP316S
Greičių skaičius	3 greičiai
Apšvietimas	LED lempa (keičia meistras)
Riebalų filtro tipas	Skalbyklėje plaunami metaliniai filtrai
Anglies filtro tipas	Aktyvintos anglies filtras, neplaunamas, keisti kas 4-6 mėnesius
Minimalus saugos atstumas	65 cm tarp viryklės ir gartraukės
Maitinimas	220-240 V, 50 Hz (tipinė vertė, nenurodyta)
Energijos klasė	Nenurodyta
Triukšmo lygis	Nenurodyta
Maksimalus oro srautas	Nenurodyta
Montavimo būdas	Montavimas ant sienos arba po spintele (pagal instrukciją)
Naudojimas	Buitinis
Priežiūra	Riebalų filtrų valymas kas mėnesį; anglies filtro keitimas kas 4-6 mėnesius
Atsarginės dalys	Anglies filtras, LED lemputė
Garantija	Nenurodyta
Svoris	Nenurodyta
Matmenys	Nenurodyta

Dažnai užduodami klausimai - ZFP316S ZANUSSI

Kaip teisingai sumontuoti gartraukį ZFP316S?

Montavimą turi atlikti kvalifikuotas specialistas. Laikykitės minimalaus 65 cm atstumo tarp viryklės ir gartraukės. Įsitikinkite, kad oro ištraukimas atitinka vietines taisykles.

Kaip valyti riebalų filtrus?

Riebalų filtrai gali būti plaunami indaplovėje žemoje temperatūroje (trumpas ciklas) arba rankomis su neabrazyviniu plovikliu. Valykite juos bent kiekvieną mėnesį.

Kada ir kaip pakeisti anglies filtrą?

Anglies filtras turi būti keičiamas kas 4-6 mėnesius priklausomai nuo naudojimo. Jis neplaunamas. Norėdami pakeisti, pirmiausia nuimkite riebalų filtrus, tada pasukite anglies filtrą į kairę ir traukite žemyn.

Ką daryti, jei gartraukis neįsijungia?

Patikrinkite, ar gartraukis tinkamai prijungtas. Jei sudegė saugiklis, pakeiskite jį. Jei problema išlieka, kreipkitės į kvalifikuotą elektriką.

Kaip pakeisti LED lemputę?

LED lemputę turi keisti tik kvalifikuotas meistras. Susisiekite su įgaliotuoju techninės priežiūros centru.

Koks yra minimalus saugos atstumas po gartraukiu?

Minimalus atstumas tarp virimo paviršiaus ir gartraukio apatinės dalies turi būti ne mažesnis kaip 65 cm, jei montavimo instrukcijose nenurodyta kitaip.

Ar galiu naudoti gartraukį be anglies filtro?

Taip, jei gartraukis sumontuotas ištraukimo režimu (išorinis išmetimas). Recirkuliacijos režimu anglies filtras yra būtinas orui valyti.

Kaip nustatyti gartraukio greitį?

Ištraukite gartraukio kasetę daugiau nei 5 cm, kad atsidengtų valdymo skydelis. Spauskite greičio mygtukus (1, 2, 3) pagal gaminimo intensyvumą.

Ką daryti, jei gartraukis nesiurbia tinkamai?

Patikrinkite, ar variklio greitis atitinka išskiriamus garus. Jei reikia, padidinkite greitį. Įsitikinkite, kad riebalų filtrai yra švarūs.

Kaip prižiūrėti gartraukio išorę?

Valykite paviršių minkšta šluoste, šiltu vandeniu ir švelniu plovikliu. Nenaudokite abrazyvinių produktų, metalinių grandiklių ar garų valytuvų.

NAUDOJIMO INSTRUKCIJA ZFP316S ZANUSSI

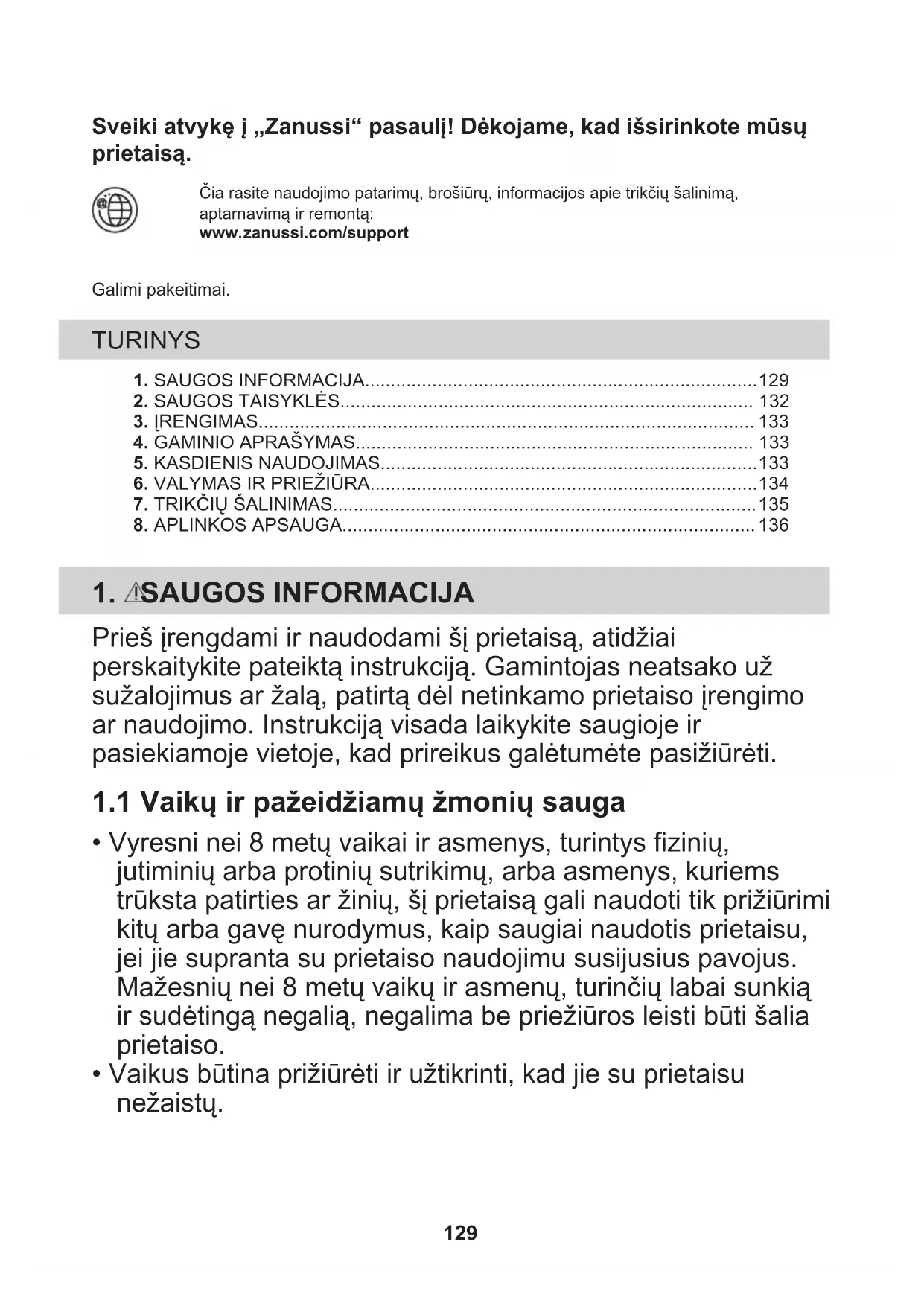

LT Naudojimo instrukcija | Garų rinktuvas 129

Sveiki atvykę i „Zanussi“ pasaulj! Dékojame, kad išsirinkote mūsų prietaisą.

Čia rasite naudojimo patarimų, brošiūrų, informacijos apie trikčių šalinimą, aptarnavimą ir remonta:

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pateiktą instrukciją. Gamintojas neatsako už sužalojimus ar žalą, patirtą dėl netinkamo prietaiso įrengimo ar naudojimo. Instrukciją visada laikykite saugioje ir pasiekiamoje vietoje, kad prireikus galėtumėte pasižiūrėti.

1.1 Vaikų ir pažeidžiamų žmonių sauga

• Vyresni nei 8 metų vaikai ir asmenys, turintys fizinių, jutiminių arba protinių sutrikimų, arba asmenys, kuriems trūksta patirties ar žinių, šį prietaisą gali naudoti tik prižiūrimi kitų arba gavę nurodymus, kaip saugiai naudotis prietaisu, jei jie supranta su prietaiso naudojimu susijusius pavojus. Mažesnių nei 8 metų vaikų ir asmenų, turinčių labai sunkią ir sudėtingą negalią, negalima be priežiūros leisti būti šalia prietaiso.

• Vaikus būtina prižiūrėti ir užtikrinti, kad jie su prietaisu nežaistų.

• Visas pakuotės medžiagas saugokite nuo vaikų ir tinkamai pašalinkite.

• Neleiskite vaikams ir naminiams gyvūnams būti šalia, kai prietaisas veikia.
• Vaikai be priežiūros negali atlikti prietaiso valymo ir naudotojo priežiūros darbų.

1.2 Bendrieji saugos reikalavimai

• Šis prietaisas yra skirtas naudoti namuose virš kaitlenčių, viryklių ir panašių maisto gaminimo prietaisų.
  • Tai buitinis prietaisas, skirtas naudoti patalpose, vienam šeimos ūkiui.
• Ši prietaisą galima naudoti biuruose, viešbučių kambariuose, nakvynės ar svečių namuose ir kitoje panašioje aplinkoje, kur prietaiso naudojimo intensyvumas neviršija įprasto buitinio naudojimo.
• Prieš atlikdami techninės priežiūros darbus, atjunkite prietaisą nuo maitinimo.
• ATSARGIAI Pasiekiamos dalys naudojant su maisto gaminimo prietaisais gali įkaisti.
• Naudokite tik su prietaisu pristatytus fiksavimo varžtus; jeigu jie nepateikti, naudokite įrengimo instrukcijoje rekomenduojamus varžtus. Įrenkite prietaisą saugioje ir tinkamoje vietoje, atitinkančioje įrengimo reikalavimus.
• DÈMESIO! Montuojant varžtus ar fiksavimo įtaisą ne pagal šias instrukcijas gali kilti elektros pavojų.
• Nenaudokite klijų prietaisui pritvirtinti.
• Minimalus atstumas tarp kaitlentės paviršiaus, ant kurio stovi prikaistuviai, ir prietaiso apatinės dalies turėtų būti bent 65 cm, jeigu prietaiso ar kaitlentės įrengimo instrukcijoje nenurodyta kitaip.
• Oro išleidimas turi atitikti vietinių tarnybų norminius aktus.
• Prietaiso patalpoje pasirūpinkite tinkama ventiliacija, kad dujos iš kitų prietaisų nepasiektų atviros liepsnos.
• Isitikinkite, kad ventiliacijos angos nebūtų užsikimše ir prietaiso surinktas oras nebūtų perduodamas į vamzdį, per

kurį ištraukiami dūmai ir garai iš kitų prietaisų (centrinės šildymo sistemos, termosifonų, vandens šildytuvų ir pan.).

- Jei naudojatės keliais prietaisais, patalpoje susidarantis vakuumas neturi viršyti 0,04 mbar.

- Pasirūpinkite, kad pažeistą maitinimo laidą pakeistų tik gamintojas, jo įgalioto techninės priežiūros centro darbuotojai arba atitinkamos kvalifikacijos specialistai – kitaip gali kilti elektros smūgio pavojus.

- Pasirūpinkite, kad pažeistas laido rinkinys būtų pakeistas specialiu atitinkamu laido rinkiniu, kurį galite įsigyti iš gamintojo arba jo įgalioto techninės priežiūros centro.

- Jeigu prietaisas yra tiesiogiai prijungtas prie maitinimo tinklo, elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maitinimo tinklo ties visais poliais. Visiškas atjungimas turi atitikti viršįtampio III kategorijos nurodytas sąlygas. Atjungimo elementas turi būti integruotas fiksuotoje elektros grandinėje, vadovaujantis vietinėmis elektrosaugos taisyklėmis.

- Po prietaisu negaminkite liepsnojančių (flambė) patiekalų.

- Nenaudokite jo pavojingos ar sprogioms medžiagoms ir garams ištraukti.

- Reguliariai valykite prietaisą minkšta šluoste, kad apsaugotumėte paviršiaus medžiagą nuo nusidėvėjimo.

- Nevalykite prietaiso paviršiaus garais, purškiamu vandeniu, šiurkščiais šveičiamaisiais valikliais ar aštriomis metalinėmis grandyklėmis. Naudokite tik neutralius ploviklius.

- Reguliariai valykite riebalų filtrus (bent kas 2 mėnesius) ir pašalinkite nuo prietaiso riebalų likučius, kad nebūtų gaisro pavojaus.

- Prietaiso vidų valykite šluoste.

2. SAUGOS TAISYKLÈS

2.1 Irengimas

ISPĖJIMAS!

Sužeidimo, elektros smūgio, gaisro, nudegimų arba prietaiso sugadinimo pavojus.

• Ši prietaisą jrengti privalo tik atitinkamos kvalifikacijos specialistas.
• Nejrenkite ir nenaudokite sugadinto prietaiso.
• Vadovaukitės su prietaisu pateiktomis įrengimo instrukcijomis.
• Visada būkite atsargūs, kai perkeliate prietaisą, nes jis yra sunkus. Visada mūvėkite apsaugines pirštines ir avėkite uždarą avalynę.
• Prieš įrengdami prietaisą, nuimkite visas pakuotės, ženklinimo medžiagas ir apsauginę plėvelę.
• Nejrenkite prietaiso sienos nišoje, nebent niša yra skirta šiai paskirčiai.

2.2 Elektros prijungimas

ISPÈJIMAS!

Gaisro ir elektros smūgio pavojus.

• Visus elektros prijungimus privalo atlikti kvalifikuotas elektrikas.
• [sitikinkite, kad parametrai techninių duomenų plokštelėje atitinka maitinimo tinklo elektros vardinius duomenis.
• Jeigu techninių duomenų plokštelėje nėra simbolio (☐) prietaisą reikia ižeminti.
• Visada naudokite tinkamai jrengtą ižemintą sauguji elektros lizdą.
• Pasirūpinkite, kad elektros laidai nesusipainiotų.
• Nenaudokite daugiakanalių adapterių ir ilginamųjų laidų.
• Jeigu tinklo lizdas atsilaisvinęs, nejunkite kištuko.
• Norėdami išjungti prietaisą, netraukite už maitinimo laido. Visada traukite paėmę už elektros kištuko.

• Dalių su įtampa ir izoliuotų dalių apsauga nuo smūgių turi būti pritvirtinta taip, kad nebūtų galima nuimti be įrankių.

• [sitikinkite, kad prietaisas tinkamai jrengtas. Dél atsilaisvinusio ir netinkamo elektros maitinimo laido gnybtas gali jkaisti.

• Prijunkite prietaisą ties įrengimo galu. Įsitikinkite, kad įrengus prietaisą, būtų prieiga prie maitinimo tinklo.

2.3 Naudojimas

JSPÈJIMAS!

Pavojus susižaloti, nudegti arba gauti elektros smūgį.

• Šis prietaisas yra skirtas tik maistui gaminti. Nenaudokite šio prietaiso kitais tikslais.
• Nebandykite pakeisti šio prietaiso techninių savybių.
• Nelieskite prietaiso drėgnomis rankomis arba jei prietaisas liečiasi su vandeniu.
• Naudokite tik kartu prietaisu tiekiamus priedus.
• Kaitindami riebalus ir aliejų, būkite atsargūs, kad liepsna arba įkaitę daiktai jų neuždegtų.
• Nenaudokite neuždengtų elektrinių grillių.
  • Nenaudokite prietaiso daiktams laikyti.
• Nenaudokite didinamuju stiklu, žiūronu ar panašiu optiniu prietaisu tiesiogiai žiūrèti i prietaiso lemputes.
• Jei prietaisas veikia su kitais prietaisais, didžiausias susidaręs slėgis neturi viršyti 4 Pa (4x10-5 baro).

2.4 Techninė priežiūra

• Dėl prietaiso remonto kreipkitės į įgaliotajį techninės priežiūros centra. Naudokite tik originalias atsargines dalis.
• Šio gaminio viduje esanti (-čios) lemutė (-ės) ir atskirai parduodamos atsarginės lemutės: Šios lemutės turi atlaikyti ekstremalias fizines sąlygas buitiniuose prietaisuose, pavyzdžiui, temperatūrą, vibraciją, drėgmę, arba yra skirtos informuoti apie prietaiso veikimo būseną. Jos néra skirtos naudoti kitoms paskirtims ir netinka patalpoms apšviesti.

2.5 Išmetimas

ISPÉJIMAS!

Pavojus susižeisti arba uždusti.

- Norėdami sužinoti, kaip tinkamai utilizuoti prietaisą, susisiekite su atitinkama savivaldybės įstaiga.

• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.
• Nupjaukite maitinimo laidą arti prietaiso ir pašalinkite ji.

3. IRENGIMAS

ISPÈJIMAS!

Žr. saugos skyrius.

3.1 Irengimo instrukcija

Visa informacija apie prietaiso jrengimą rasite atskiroje jrengimo brošiūroje.

4. GAMINIO APRAŠYMAS

4.1 Valdymo skydelio apžvalga

Funkcija Aprašymas

1 Pirmasis greitis [sijungia pirmasis ventiliatoriaus greitis.

2 Antrasis greitis [sijungia antrasis ventiliatoriaus greitis.

3 Trečiasis greitis [sijungia trečiasis ventiliatoriaus greitis.

4 Lemputė Ijungia ir išjungia apšvietimą.

5. KASDIENIS NAUDOJIMAS

5.1 Garų rinktuvo naudojimas

Patikrinkite rekomenduojamą greitį pagal toliau pateiktą lentelę.

0|1	Kai šildote maistą ar ruošiate uždengtuose puoduose.
2	Kai ruošiate maistą uždengtuose puoduose ant kelių kaitviečių arba degiklių, arba kepate ant ne-didelės kaitros.
3	Kai verdate ir kepate daug maisto neuždengę puoduų ir keptuvių dangčiais, vienu metu gaminate ant kelių kaitviečių arba degiklių.

Baigę ruošti maistą garų rinktuvą palikite veikiantį maždaug 15 minučių.

Jei norite naudoti :

1. Ištraukite gartraukio stalčiuką daugiau kaip 5 cm.

1. Norėdami jungti funkcija, paspauskite mygtuką 0|1.

2. Jeigu norite pakeisti greitj, paspauskite atitinkamą mygtuką.

Gartraukio apšvietimas veikia nepriklausomai nuo kitų gartraukio funkcijų. Jei norite jjungti maisto gaminimo paviršiaus apšvietimą,

paspauskite apšvietimo mygtuką Stalčiuko uždarymas gartraukio apšvietimui įtakos neturi.

Norėdami išjungti ventilatorių paspauskite 0|1 arba uždarykite gartraukio stalčiuką.

Kai uždarysite gartraukio stalčiuką, gartraukis išsaugos pasirinktą ventiliatoriaus greičio nustatymą. Kai stalčiuką vėl atidarysite, gartraukis veiks anksčiau pasirinktu greičiu.

6. VALYMAS IR PRIEŽIŪRA

6.1 Pastabos dèl valymo

Valymo priemonės

Nenaudokite šveičiamujų valymo priemonių ir šepečių.

Prietaiso paviršių valykite minkšta šluoste ir šiltu vandeniu su švelniu plovikliu.

Po maisto ruošimo kai kurios prietaiso dalys gali būti karštos. Norint apsaugoti nuo dėmių, prietaisą reikia atvėsinti ir nusausinti švaria šluoste ar popieriniais rankšluosčiais.

Dèmes valykite švelniu plovikliu.

Pasirūpinkite, kad garų rinktuvas būtų švarus

Valykite prietaisą ir riebalų filtrus kiekvieną mėnesį. Rūpeestingai išvalykite riebalus iš prietaiso vidaus ir nuo riebalų filtrų. Riebalų kaupimasis ar kiti likučiai gali sukelti gaisrą.

Riebalų filtrus galima plauti indaplovėje.

Indaplovėje pasirinkite žemą temperatūrą ir trumpą ciklą. Riebalų filtras gali pakeisti spalva, tačiau prietaiso veikimui tai įtakos neturi.

Anglies filtras

Anglies filtro prisotinimo trukmė skiriasi, priklausomai nuo gaminimo tipo ir riebalų filtro valymo reguliarumo. Aktyviosios anglies filtras yra neplaunamas, jo negalima atnaujinti ir jį reikia keisti maždaug po 4–6 naudojimo mėnesių arba anksčiau, ypač jei filtrui ten didelė apkrova.

6.2 Riebalų filtro valymas

Filtrai yra pritvirtinti fiksatoriais kitoje pusėje.

Norėdami išvalyti filtrą:

1. Paspauskite ant riebalų filtro esantį fiksatorių (1).

1. Šiek tiek pakreipkite filtro priekj žemyn (2) ir patraukite.

Su visais filtrais kartokite pirmus du veiksmus.

1. Filtrus išplaukite švelnia kempine ir neutraliu plovikliu arba indaplovėje.

Indaplovėje pasirinkite žemą temperatūrą ir trumpą ciklą. Riebalų filtras gali pakeisti spalvą, tačiau prietaiso veikimui tai įtakos neturi.

1. Norėdami vėl sumontuoti filtrus atlikite pirmus du veiksmus atvirkščia tvarka. Jei reikia, kartokite šiuos veiksmus su visais filtrais.

7. TRIKČIŲ ŠALINIMAS

ISPÈJIMAS!

Žr. saugos skyrius.

6.3 Anglies filtro keitimas

JSPÈJIMAS!

Anglies filtro NEGALIMA plauti! Filtro negalima atnaujinti!

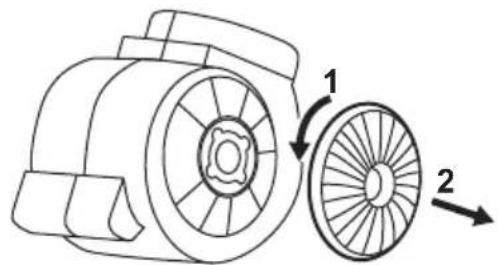

Norėdami pakeisti anglies filtra:

1. Išimkite riebalų filtrus iš prietaiso.
   Šiame skyriuje žr. „Riebalų filtro valymas“.
2. Pasukite filtrą pagal laikrodžio rodyklę (1) ir tuomet patraukite (2).

Norėdami vėl įdėti filtrus, atlikite veiksmus atvirkščia tvarka.

Filtrus reikia keisti bent kas keturis mènesius.

6.4 Lemputės keitimas

Šis prietaisas tiekiamas su LED indikatoriumi ir atskiru valdymo elementu (LED tvarkykle).

Šias dalis keisti gali tik kvalifikuotas specialistas. Trikties atveju skaitykite „Priežiūra“ skyriuje „Saugos taisyklės“.

7.1 Ka daryti, jeigu...

Problema Galima priežastis Atitaisymo būdas
Nepavyksta jungti prietaiso. Prietaisas neprijungtas arba netinkamai prijungtas prie maitinimo tinklo.		Patikrinkite, ar prietaisas tinkamai prijungtas prie elektros tinklo.
Nepavyksta jungti prietaiso. Perdegė saugiklis. Patikrinkite, ar veikimas sutriko dėlsaugiklio. Jeigu saugiklis pakartotinai perdega, kreipkitės į kvalifikuotą elektrika.
Lemputė nešviečia. Perdegusi lemputė. Pakeiskite lemputę. Žr. skyrių „Valy-mas ir priežiūra“
Prietaisas nepakankamai sugeria garus.	Netinkamos variklio apsukos garų kiekiui.	Pakeiskite variklio apsukas.

8. APLINKOS APSAUGA

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu Āšmeskite pakuotę i atitinkamą atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos prietaisų atliekas.

Neišmeskite šiuo ženklu pažymėtų prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gamini į vietos atliekų surinkimo punktą arba susisiekite su vietos savivaldybe dėl papildomos informacijos.
