Tuotetyyppi	Keittiön liesituuletin
Merkki	Zanussi
Malli	ZFP316S
Nopeuksien lukumäärä	3 nopeutta
Valaistus	LED-lamppu (vaihto huoltohenkilön toimesta)
Rasvasuodattimen tyyppi	Pestäviä metallisuodattimia (astianpesukone)
Hiilisuodattimen tyyppi	Aktiivihiilisuodatin, ei pestävä, vaihdettava 4–6 kuukauden välein
Pienin turvaetäisyys	65 cm keittotason ja liesituulettimen välillä
Sähkösyöttö	220-240 V, 50 Hz (tyypillinen arvo, ei määritelty)
Energialuokka	Ei määritelty
Melutaso	Ei määritelty
Ilmamäärän enimmäisarvo	Ei määritelty
Asennustapa	Seinä- tai kaappiasennus (ohjeiden mukaan)
Käyttötarkoitus	Kotitalouskäyttö
Huolto	Rasvasuodattimien puhdistus kuukausittain; hiilisuodattimen vaihto 4–6 kuukauden välein
Saatavilla olevat varaosat	Hiilisuodatin, LED-lamppu
Takuu	Ei määritelty
Paino	Ei määritelty
Mitat	Ei määritelty

Usein kysytyt kysymykset - ZFP316S ZANUSSI

Kuinka asennan ZFP316S-liesituulettimen oikein?

Asennuksen saa suorittaa vain pätevä ammattilainen. Pidä pienin turvaetäisyys 65 cm keittotason ja liesituulettimen välillä. Varmista, että ilman poisto noudattaa paikallisia määräyksiä.

Kuinka puhdistan rasvasuodattimet?

Rasvasuodattimet ovat pestäviä astianpesukoneessa matalassa lämpötilassa (lyhyt ohjelma) tai käsin miedolla pesuaineella. Puhdista ne vähintään kuukausittain.

Milloin ja miten vaihdan hiilisuodattimen?

Hiilisuodatin on vaihdettava 4–6 kuukauden välein käytöstä riippuen. Sitä ei voi pestä. Vaihda se poistamalla ensin rasvasuodattimet, kiertämällä hiilisuodatinta vasemmalle ja vetämällä alaspäin.

Mitä teen, jos liesituuletin ei käynnisty?

Tarkista, että liesituuletin on kytketty oikein. Jos sulake on palanut, vaihda se. Jos ongelma jatkuu, ota yhteys pätevään sähköasentajaan.

Kuinka vaihdan LED-lampun?

LED-lampun saa vaihtaa vain pätevä huoltohenkilö. Ota yhteys valtuutettuun huoltoon.

Mikä on pienin turvaetäisyys liesituulettimen alla?

Pienin etäisyys keittotason ja liesituulettimen alaosan välillä on oltava vähintään 65 cm, ellei asennusohjeissa toisin mainita.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos liesituuletin on asennettu poistotilassa (ulkoilmaan). Kierrätystilassa hiilisuodatin on välttämätön ilman puhdistamiseksi.

Kuinka säädän liesituulettimen nopeutta?

Vedä liesituulettimen kehystä yli 5 cm esiin, jotta käyttöpaneeli tulee näkyviin. Paina nopeuspainikkeita (1, 2, 3) kypsennyksen voimakkuuden mukaan.

Mitä teen, jos liesituuletin ei ime kunnolla?

Tarkista, että moottorin nopeus on sopiva höyryjen määrään. Lisää nopeutta tarvittaessa. Varmista, että rasvasuodattimet ovat puhtaat.

Kuinka hoidan liesituulettimen ulkopintaa?

Puhdista pinta pehmeällä liinalla, haalealla vedellä ja miedolla pesuaineella. Älä käytä hankaavia aineita, metallikaapimia tai höyrypuhdistimia.

KÄYTTÖOHJE ZFP316S ZANUSSI

FI Käyttöohje | Liesituuletin 78

Korrake kahte esimest toimingut köigi filtrite puhul.

Zanussi toivottaa sinut tervetulleeksi! Kiitos, että olet valinnut tämän laitteen.

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....78
2. TURVALLISUUSOHJEET....81
3. ASENNUS....82
4. TUOTEKUVAUS....82
5. PÄIVITTÄINEN KÄYTTÖ....82
6. HOITO JA PUHDISTUS....83
7. VIANMÄÄRITYS....84
8. YMPÄRISTÖNSUOJELU....85

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

- Lapsia on valvottava, etteivät he ryhdy leikkimään laitteella.

• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• Pidä lapset ja lemmikkieläimet pois laitteen lähettyviltä sen ollessa toiminnassa.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu kotitalouskäyttöön keittotasojen, liesien ja vastaavien ruoanlaittolaitteiden päällä.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Irrota pistoke pistorasiasta ennen laitteen huoltoa.
• HUOMIO: Laitteen kosketettavissa olevat osat voivat kuumentua, kun sitä käytetään ruoanlaittolaitteiden kanssa.
• Käytä ainoastaan laitteen mukana toimitettuja kiinnitysruuveja. Jos ne eivät kuulu pakkaukseen, käytä asennusohjeissa suositeltuja ruuveja. Laite on asennettava turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• VAROITUS: Mikäli ruuveja tai kiinnityslaitetta ei asenneta näiden ohjeiden mukaisesti, olemassa on sähköiskujen vaara.
• Laitteen kiinnityksessä ei saa käyttää liimaa.
• Jätä pannujen alla olevan keittotason pinnan ja laitteen alaosan väliin vähintään 65 cm tilaa, ellei muuta mainita laitteen tai keittotason asennusohjeissa.
• Ilmanpoistojärjestelmän tulee olla paikallisten määräyksien mukainen.
• Varmista, että huoneen ilmanvaihto on hyvä. Muiden kaasulla tai polttoaineilla toimivien laitteiden tai avotulien

kehittämät höyryt tai savu eivät saa päästä tilaan ilmastointikanavien kautta.

- Varmista, ettei tuuletusaukoissa ole tukoksia ja ettei laitteen keräämää ilmaa syötetä muiden laitteiden savun- ja höyrynpoistokanaviin (keskuslämmitysjärjestelmät, termosifonit, vedenlämmittimet, jne.).

- Kun laite toimii muiden laitteiden kanssa, huoneen alipaine saa olla korkeintaan 0,04 mbar.

- Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

- Jos johto on vaurioitunut, sen saa vaihtaa vain valmistajalta tai valtuutetulta huoltoliikkeeltä saatavaan erikoisjohtoon.

- Jos laite on liitetty suoraan sähköverkkoon, sähköjärjestelmään on asennettava eristyslaite, joka mahdollistaa virran katkaisemisen kaikista laitteen navoista. Täydellinen virran katkaisu on taattava ylijänniteluokan III määrityksien mukaisesti. Poiskytkentävälineet on sisällytettävä kiinteään johdotukseen johdotussääntöjä noudattaen.

- Älä liekitä laitteen alla.

- Ei saa käyttää vaarallisten tai räjähtävien materiaalien ja höyryjen sammuttamiseen.

- Puhdista laite säännöllisesti pehmeällä liinalla, jotta pintamateriaali pysyisi hyväkuntoisena.

- Älä käytä höyrypesuria, vesisuihkua, voimakkaita hankaavia puhdistusaineita tai teräviä metallikaapimia laitteen pinnan puhdistamiseen. Käytä ainoastaan neutraaleja pesuaineita.

- Puhdista rasvasuodattimet säännöllisesti (vähintään 2 kuukauden välein) ja poista rasvajäämät laitteesta tulipalovaaran välttämiseksi.

- Puhdista laitteen sisäosa liinalla.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Virheellinen käyttö voi aiheuttaa henkilövahinkoja, sähköiskuja, tulipaloja, palovammoja tai laitteen vaurioitumisen.

• Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot ennen laitteen asentamista.
• Ilmanpoistoa ei saa asentaa seinän sisään, ellei seinän syvennystä ole tarkoitettu tähän tarkoitukseen.

2.2 Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Jos symbolia ( ) mole merkitty arvokilpeen, laite on maadoitettava.
• Kytke pistoke maadoitettuun pistorasiaan.
• Varo, ettei virtajohto takerru kiinni mihinkään.
• Älä käytä jakorasioita tai jatkojohtoja.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot voivat aiheuttaa liittimen ylikuumenemisen.

- Liitä laite asennuksen jälkeen. Varmista, että verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Laitetta ei saa käyttää muuhun tarkoitukseen.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Käytä vain laitteen mukana toimitettuja varusteita.
• Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen ja paistamisen aikana.
• Älä käytä suojaamattomia sähkögrillejä.
• Älä käytä laitetta säilytystasona.
• Älä katso suoraan laitteen valoon suurennuslaseilla, kiikareilla tai vastaavilla optisilla laitteilla.
• Jos laite toimii muiden laitteiden kanssa, kehittynyt enimmäispaine ei saa ylittää 4 Pa:ta (4 x 10-5 baaria).

2.4 Huolto

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun. Käytä vain alkuperäisiä varaosia.
• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

2.5 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.

- Leikkaa virtajohto laitteen läheltä ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Asennusohjeet

i

Katso kaikki laitteen asennusta koskevat tiedot erillisestä asennusoppaasta.

4. TUOTEKUVAUS

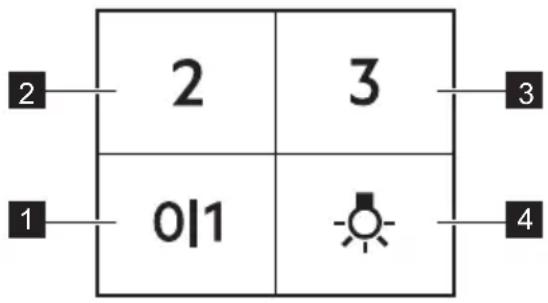

4.1 Ohjauspaneelin yleisnäkymä

Toiminto Kuvaus

1 Ensimmäinen nopeus Puhallin kytkeytyy ensimmäiseen nopeuteen.

2 Toinen nopeus Puhallin kytkeytyy toiseen nopeuteen.

3 Kolmas nopeus Puhallin kytkeytyy kolmanteen nopeuteen.

4 Lamppu Sytyttää ja sammuttaa valot.

5. PÄIVITTÄINEN KÄYTTÖ

5.1 Liesituulettimen käyttö

Tarkista suositeltu nopeus alla olevasta taulukosta.

0|1	Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla.
2	Ruoanvalmistus kannellisilla keittoastioilla useammalla keittoalueella tai polttimella, kevyt paista-minen.
3	Keittäminen ja suurien ruokamäärien paistaminen ilman kantta, ruoanvalmistus useammalla keit-toalueella tai polttimella.

Liesituuletin on suositeltavaa jättää toimintaan noin 15 minuutin ajaksi ruoanvalmistuksen jälkeen.

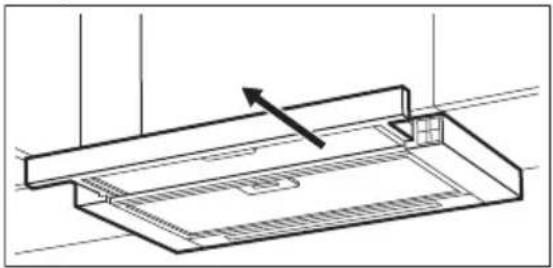

Liesituulettimen käyttäminen:

1. Vedä liesituulettimen vetolaatikkoa ulos yli 5 cm.

Ohjauspaneeli paljastuu.

1. Kytke toiminto päälle painamalla painiketta 011.

2. Muuta nopeutta tarvittaessa painamalla haluamaasi painiketta.

Liesituulettimen valo toimii itsenäisesti muihin liesituulettimen toimintoihin nähden. Kun haluat valaista keittoalueen, paina valopainiketta Vetolaatikon sulkeminen ei vaikuta liesituulettimen valoon.

Kytke puhallin pois päältä painamalla tal sulkemalla liesituulettimen vetolaatikko.

Liesituuletin muistaa viimeisen puhallinnopeuden asetuksen, kun vetolaatikko suljetaan. Liesituuletin toimii tällä puhallinnopeudella, kun vetolaatikko vedetään uudelleen ulos.

6. HOITO JA PUHDISTUS

6.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

Älä käytä hankaavia pesuaineita tai harjoja.

Puhdista laitteen pinnat lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa.

Jotkin laitteen osat voivat kuumentua käytön aikana. Anna laitteen jäähtyä ja kuivaa se puhtaalla liinalla tai paperipyyhkeillä tahrojen välttämiseksi.

Poista tahrat miedolla pesuaineella.

Pidä liesituuletin puhtaana.

Puhdista laite ja rasvasuodattimet kuukauden välein. Poista rasva huolellisesti sisäosasta ja rasvasuodattimista. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.

Rasvasuodattimet voidaan pestä astianpesukoneessa.

Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

Hiilisuodatin

Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasvasuodattimen puhdistustiheyden mukaan. Aktivoitunutta hiilisuodatinta ei voi pestä tai regeneroida, se tulee vaihtaa noin 4–6 kuukauden käytön jälkeen tai sitä tiheämmin erityisen vaativassa käytössä.

6.2 Rasvasuodattimen puhdistaminen

Suodattimet tulee asentaa pidikkeiden avulla niin, että tapit ovat vastakkaisella puolella.

Puhdistaaksesi suodattimen

1. Paina asennuspidikkeen kahvaa liesituulettimen alaosassa olevassa suodatinpaneelissa (1).

1. Kallista suodattimen etuosaa hiukan alaspäin (2) ja vedä sen jälkeen. Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.

2. Puhdista suodattimet sienellä käyttäen hankaamattomia pesuaineita tai pese ne astianpesukoneessa.

Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

1. Asenna suodattimet takaisin noudattamalla kahden ensimmäisen vaiheen ohjeita päinvastaisessa järjestyksessä.

7. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

6.3 Hillisuodattimen

VAROITUS!

Hiilisuodatinta EI VOI pestä! Suodatinta ei voi regeneroida!

Hiilisuodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta. Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".
2. Kierrä suodatinta vastapäivään (1) ja vedä sen jälkeen (2).

Asenna suodattimet takaisin noudattamalla ohjeita päinvastaisessa järjestyksessä.

Suodattimet on joka tapauksessa vaihdettava vähintään neljän kuukauden välein.

6.4 Lampun vaihtaminen

Tähän laitteeseen kuuluu LED-valo ja erillinen ohjauslaite (LED-muuntaja). Nämä osat saa vaihtaa ainoastaan huoltoteknikko. Mikäli laitteessa esiintyy toimintahäiriöitä, katso kohta "Huolto" luvusta "Turvallisuusohjeet".

7.1 Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei kytkeydy toimintaan. Laitetta ei ole kytketty sähköverk- koon tai se on liitetty sähköverkkoon virheellisesti.		Tarkista, onko laite kytketty oikein sähköverkkoon.
Laite ei kytkeydy toimintaan. Sulake on palanut. Tarkista, onko toimintahäiriön syynä sulake. Jos sulake palaa aina uudel- leen, käänny sähköalan ammattilai- sen puoleen.
Valo ei syty. Lamppu on palanut. Vaihda lamppu. Lue ohjeet kohdas- ta "Hoito ja puhdistus".
Laite ei poista höyryä riittävän te- hokkaasti.	Moottorin nopeus on riittämätön muodostuvaan höyryyn nähden.	Säädä moottorin nopeutta.

8. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
