Vrsta proizvoda	Kuhinjska napa
Brend	Zanussi
Model	ZFP316S
Broj brzina	3 brzine
Osvetljenje	LED lampa (zamena od strane tehničara)
Tip filtera za masnoću	Filteri od metala koji se mogu prati (mašina za sudove)
Tip filtera sa ugljem	Filter sa aktivnim ugljem, ne pere se, treba zameniti svakih 4 do 6 meseci
Minimalna bezbednosna udaljenost	65 cm između ploče za kuvanje i nape
Električno napajanje	220-240 V, 50 Hz (tipična vrednost, nije navedeno)
Energetska klasa	Nije navedeno
Nivo buke	Nije navedeno
Maksimalni protok vazduha	Nije navedeno
Način ugradnje	Montaža na zid ili ispod ormarića (prema uputstvu)
Namena	Domaćinstvo
Održavanje	Čišćenje filtera za masnoću svakog meseca; zamena filtera sa aktivnim ugljem svakih 4-6 meseci
Dostupni rezervni delovi	Filter sa aktivnim ugljem, LED sijalica
Garancija	Nije navedeno
Težina	Nije navedeno
Dimenzije	Nije navedeno

Često postavljana pitanja - ZFP316S ZANUSSI

Kako pravilno instalirati napu ZFP316S ?

Instalaciju mora izvršiti kvalifikovani profesionalac. Poštujte minimalnu udaljenost od 65 cm između ploče za kuvanje i nape. Uverite se da je odvod vazduha u skladu sa lokalnim propisima.

Kako očistiti filtere za masnoću ?

Filteri za masnoću se mogu prati u mašini za sudove na niskoj temperaturi (kratki ciklus) ili ručno neabrazivnim deterdžentom. Perite ih najmanje svakog meseca.

Kada i kako zameniti filter sa ugljem ?

Filter sa ugljem treba zameniti svakih 4 do 6 meseci u zavisnosti od upotrebe. Ne pere se. Da biste ga zamenili, prvo uklonite filtere za masnoću, zatim okrenite filter sa ugljem ulevo i povucite nadole.

Šta učiniti ako se napa ne uključuje ?

Proverite da li je napa pravilno priključena. Ako je osigurač iskočio, zamenite ga. Ako problem potraje, kontaktirajte kvalifikovanog električara.

Kako zameniti LED sijalicu ?

LED sijalicu sme zameniti samo kvalifikovani tehničar. Kontaktirajte ovlašćeni servis.

Koja je minimalna bezbednosna udaljenost ispod nape ?

Minimalna udaljenost između površine za kuvanje i donjeg dela nape mora biti najmanje 65 cm, osim ako nije drugačije navedeno u uputstvu za instalaciju.

Mogu li koristiti napu bez filtera sa ugljem ?

Da, ako je napa instalirana u režimu odvoda (spoljni izduv). U režimu recirkulacije, filter sa ugljem je neophodan za prečišćavanje vazduha.

Kako podesiti brzinu nape ?

Povucite fioku nape više od 5 cm da biste otkrili komandnu traku. Pritisnite tastere za brzinu (1, 2, 3) u zavisnosti od intenziteta kuvanja.

Šta učiniti ako napa ne usisava pravilno ?

Proverite da li je brzina motora prilagođena emisiji pare. Povećajte brzinu ako je potrebno. Uverite se da su filteri za masnoću čisti.

Kako održavati spoljašnjost nape ?

Očistite površinu mekom krpom, mlakom vodom i blagim deterdžentom. Nemojte koristiti abrazivna sredstva, metalne strugače ili čistače na paru.

KORISNIČKI PRIRUČNIK ZFP316S ZANUSSI

SR Uputstvo za upotrebu | Aspirator štednjaka 230

- Nemojte flambirati iznad uređaja.

- Nemojte ga koristiti za ispuštanje opasnih ili eksplozivnih tvari i para.

• Iskopčajte uređaj iz napajanja.
• Odrežite kabel napajanja blizu uređaja i odložite ga.

3. POSTAVLJANJE

UPOZORENJE!

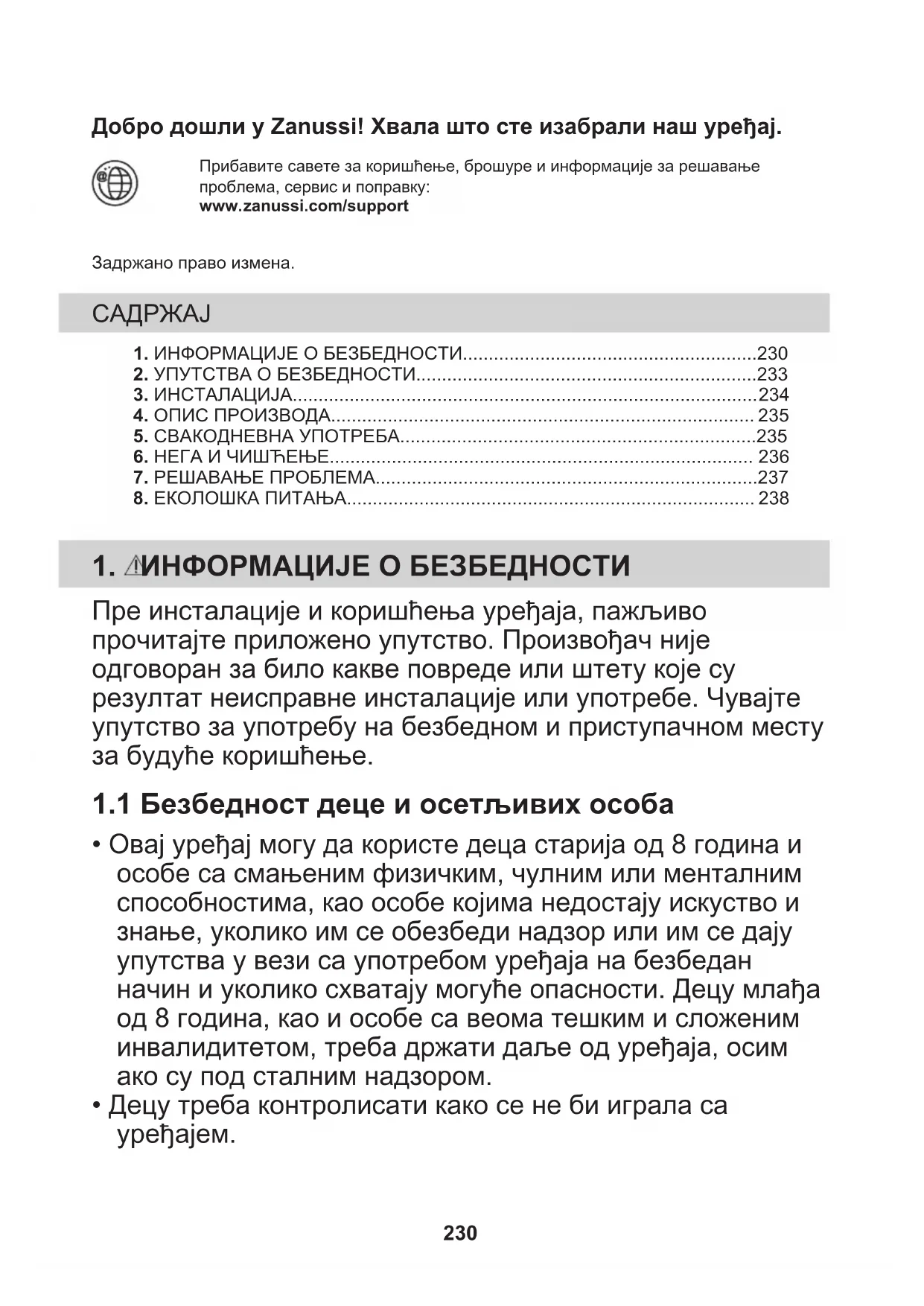

Dobro došli u Zanussi! Hvala što ste izabrali naš uređaj.

Pribavite savete za korišćenje, brošure i informacije za rešavanje problema, servis i popravku: www.zanussi.com/support

Zadržano pravo izmena.

SADRŽAJ

1. INFORMACIJE O BEZBEDNOSTI.....230
2. UPUTSTVA O BEZBEDNOSTI....233
3. INSTALACIJA....234
4. OPIS PROIZVODA.... 235
5. СВАКОДНЕВНА УПОТРЕБА....235
6. НЕГА И ЧИШЋЕЊЕ...... 236
7. РЕШАВАЊЕ ПРОБЛЕМА....237
8. ЕКОЛОШКА ПИТАЊА.... 238

1. ИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ

Пре инсталације и коришћења уређаја, пажљиво прочитајте приложено упутство. Произвођач није одговоран за било какве повреде или штету које су резултат неисправне инсталације или употребе. Чувајте упутство за употребу на безбедном и приступачном месту за будуће коришћење.

1.1 Безбедност деце и осетљивих особа

• Овај уређај могу да користе деца старија од 8 година и особе са смањеним физичким, чулним или менталним способностима, као особе којима недостају искусство и знање, уколико им се обезбеди надзор или им се дају упутства у вези са употребом уређаја на безбедан начин и уколико схватају могуће опасности. Децу млађу од 8 година, као и особе са веома тешким и сложеним инвалидитетом, треба држати даље од уређаја, осим ако су под сталним надзором.
• Децу треба контролисати како се не би играла са уређајем.
• Држите сву амбалажу даље од деце и одложите је на одговарајући начин.
• Децу и кућне љубимце држите подаље од уређаја док ради.
• Деца не смеју да обављају чишћење и корисничко одржавање уређаја без надзора.

- Овај уређај је намењен за кућну употребу изнад плоча за кување, шпорета и сличних уређаја за кување.

- Овај уређај је намењен за употребу у једном домаћинству у затвореним просторима.

- Уређај се може користити у канцеларијама, хотелским собама, мотелима, пансионима, сеоским туристичким домаћинствима и сличним објектима за смештај где употреба не би превазилазила (просечан) ниво потрошње по домаћинству.

- Пре чишћења и одржавања, искључите уређај из напајања.

- ОПРЕЗ: Доступни делови могу постати врели током употребе са уређајима за кување.

- Користите само завртње за причвршћивање које сте добили уз уређај, а ако нису испоручени, користите завртње препоручене у упутству за инсталацију. Монтирајте уређај на сигурно и прикладно место које испуњава захтеве за монтажу.

- УПОЗОРЕЊЕ: Ако не поставите завртње или не фиксирате уређај у складу са овим упутствима, може доћи до опасности од струјног удара.

- Немојте користити лепкове за фиксирање уређаја.

- Минимална удаљеност између површине плоче за кување на којој се налазе посуде и доњег дела уређаја мора бити најмање 65 см, осим ако није другачије наведено у упутству за инсталацију уређаја или плоче за кување.

- Испуштање ваздуха мора бити у складу са прописима локалних власти.

- Обезбедите добру вентилацију у просторији у којој је уређај инсталиран како бисте избегли да се у просторију врате издувни гасови других уређаја насталих сагоревањем неких других врста горива, укључујући и сагоревање отвореним пламеном.

- Постарајте се да вентилациони отвори не буду блокирани и да се ваздух који сакупља овај уређај не преноси у канал који се користи за испуштање дима и паре из других уређаја (системи централног грејања, термосифони, бојлери, итд.).

- Кад овај уређај ради с другим уређајима, максимални вакуум који се ствара у просторији не би требало да преће 0,04 mbar.

- Уколико је кабл за напајање оштећен, њега мора да замени произвођач, одговарајући овлашћени сервисни центар или лица сличне квалификације, како би се избегла електрична опасност.

- Ако је скуп каблова оштећен, мора се заменити посебним скупом каблова доступним код произвођача или овлашћеног сервисног центра.

- Ако је уређај прикључен директно на електрично напајање, електрична инсталација мора бити опремљена изолационим уређајем који омогућава искључивање уређаја из електричне мреже на свим половима. Потпуно искључење мора бити у складу са условима наведеним за пренапонску категорију III. Механизам искључења треба да буде уграђен у фиксну електричну мрежу у складу с правилима о електричним мрежама.

- Немојте фламбирати испод уређаја.

- Немојте користити за испуштање опасних или експлозивних материјала и испарења.

- Редовно чистите уређај меком тканином како бисте спречили пропадање површинског материјала.

• Немојте користити парочистач, водени спреј, оштра абразивна средства за чишћење или оштре металне стругаче за чишћење површине уређаја. Користите искључиво неутралне детерценте.
• Редовно чистите филтере за масноће (барем на свака 2 месеца) и уклоните масне наслаге из уређаја како бисте спречили ризик од пожара.
• За чишћење унутрашњости уређаја користите крпу.

2. УПУТСТВА О БЕЗБЕДНОСТИ

2.1 Монтажа

УПОЗОРЕЊЕ!

Постоји ризик од струјног удара, пожара, опекотина или оштећења уређаја.

• Само квалификована особа може да инсталира овај уређај.
• Немојте да инсталирате или користите оштећен уређај.
• Придржавајте се упутстава за монтирање које сте добили уз уређај.
• Увек водите рачуна приликом померања уређаја зато што је тежак. Увек користите заштитне рукавице и затворену обућу.
• Пре инсталације уређаја, уклоните комплетну амбалажу, налепнице и заштитну фолију.
• Не инсталирајте одвод издувног ваздуха у зидну шупљину, осим ако је шупљина пројектована у ту сврху.

2.2 Прикључење на електричну мрежу

УПОЗОРЕЊЕ!

Ризик од пожара и струјног удара.

• Сва прикључивања струје треба да обави квалификован електричар.
• Уверите се да су параметри на плочици са техничким карактеристикама компатибилни са одговарајућим параметрима електричне мреже за напајање.
• Ако символ ( ) није одштампан на плочици са техничким карактеристикама, уређај мора да буде уземљен.
• Увек користите прописно уграђену утичницу са заштитом од струјног удара.
• Не дозволите да се електрични кабл запетља.
• Немојте да користите адаптере са више утичница и продужне каблове.
• Ако је зидна утичница лабава, немојте да прикључујете мрежни утикач.
• Не вуците кабл за напајање како бисте искључили уређај. Кабл искључите тако што ћете извући утикач из утичнице.
• Заштита од удара делова под напоном и изолованих делова мора да се причврсти тако да не може да се уклони без алата.
• Проверите да ли је уређај правилно инсталиран. Лоше причвршћен или неодговарајући електрични кабл за напајање може проузроковати прегревање терминала.
• Прикључите уређај на крају инсталације. Водите рачуна да постоји приступ електричној мрежи након инсталације.

2.3 Употреба

УПОЗОРЕЊЕ!

Постоји ризик од повреде, опекотина и струјног удара.

• Овај уређај је намењен само за кување. Не користите овај уређај у друге сврхе.
• Немојте да мењате спецификацију овог уређаја.
• Немојте руководити уређајем када су вам мокре руке или када је он у контакту са водом.
• Користите искључиво прибор који је испоручен са уређајем.
• Држите пламенове или загрејане предмете даље од масти и уља током кувања и пржења.
• Не користите непокривене електричне решетке.
• Немојте да користите уређај као површину за одлагање.
• Немојте користити стакла за увећавање, двоглед или сличне оптичке уређаје да бисте гледали директно у осветљење уређаја.
• Ако уређај ради са другим уређајима, максимални развијени притисак не сме да прелази 4 Pa (4x10-5 бар).

2.4 Сервис

- Ради оправке уређаја обратите се овлашћеном сервисном центру. Користите само оригиналне резервне делове.

- Када се ради о сијалицама унутар производа и резервних делова, сијалице које се продају засебно: Ове сијалице су намењене да издрже екстремне физичке услове у кућним апаратима, као што су температура, вибрације, влага, или су намењене да сигнализирају информације о радном стању уређаја. Нису предвиђене за употребу у другим уређајима и нису погодне за осветљавање просторија у домаћинству.

2.5 Одлагање

УПОЗОРЕЊЕ!

• Обратите се општинским органима да бисте сазнали како да правилно одложите уређај у отпад.
• Искључите утикач кабла за напајање уређаја из мрежне утичнице.
• Исеците мрежни електрични кабл на месту које је близу уређаја и одложите га.

3. ИНСТАЛАЦИЈА

УПОЗОРЕЊЕ!

Погледајте поглавља о безбедности.

3.1 Упутство за инсталацију

За потпуне информације о инсталацији уређаја погледајте посебну књижицу за инсталацију.

4. ОПИС ПРОИЗВОДА

4.1 Преглед командне табле

Функција Опис
1	Прва брзина Вентилатор прелази на прву брзину.
2	Друга брзина Вентилатор прелази на другу брзину.
3	Трећа брзина Вентилатор прелази на трећу брзину.
4	Лампица Укључује и искључује светла.

5. СВАКОДНЕВНА УПОТРЕБА

5.1 Korišćenje aspiratora

Proverite preporučenu brzinu u skladu sa sledećom tabelom.

0|1	Приликом загревања хране, кувања са поклопљеним посудама.
2	Приликом кувања са поклопљеним посудама на више зона за кување или више горионика, при пажљивом пржењу.
3	Приликом кувања и пржења великих количина хране без поклопца, кувања на више зона за кување или више горионика.

Preporučuje se da ostavite aspirator da radi približno 15 minuta nakon kuvanja.

Za upravljanje radom aspiratora:

1. Izvučite fioku aspiratora više od 5 cm.

1. Da biste aktivirali funkciju, pritisnite dugme 011.
2. Po potrebi promenite brzinu pritiskom na željeno dugme.

Svetlo aspiratora radi nezavisno od njegovih ostalih funkcija. Za osvetljavanje površine za kuvanje

pritisnite dugme za svetlo Zatvaranje fioke ne utiče na svetlo aspiratora.

Da biste isključili ventilator, pritisnite ili zatvorite fioku aspiratora.

Aspirator pamti zadnje podešavanje brzine ventilatora pri zatvaranju fioke. Ventilator će raditi tom brzinom pri ponovnom izvlačenju fioke.

6. NEGA I ČIŠĆENJE

6.1 Napomene u vezi sa čišćenjem

Sredstva za čiš- ćenje

Površinu uređaja očistite mekom krpom, toplom vodom i blagim deterdžentom.

Након кувања, неки делови уређаја могу бити врели. Да бисте спречили појаву флека, уређај мора да се охлади и осуши чистом крпом или папирним убрусима.

Сваког месеца очистите уређај и филтере за маст. Пажљиво очистите унутрашњост и филтере за маст од масноће. Нагомилана масноћа или други остаци могу проузроковати пожар.

Филтери за маст могу да се перу у машини за прање посуђа.

Машина за прање судова мора бити подешена на ниску температуру и кратак циклус. Филтер за масноће може да промени боју, али то нема утицаја на учинак уређаја.

Филтер са активним угљем

Време засићења угљеног филтера варира у зависности од врсте кувања и редовности чишћења филтера за масноће. Филтер са активним угљем не може да се пере нити регенерише и мора да се замени отприлике на сваких 4/6 месеци рада или чешће у случају интензивне употребе.

6.2 Чишћење филтера за маст

Филтери су монтирани помоћу стега и осигурача на супротној страни.

Да бисте очистили филтер:

1. Притисните ручку стеге за монтажу на панелу филтера испод аспиратора (1).

1. Благо нагните предњи део филтера надоле (2), а затим повуците.

Поновите прва два корака за све филтере.

1. Очистите филтере користећи сунђер и неабразивне детерценте или у машини за судове.

Машина за прање судова мора бити подешена на ниску температуру и кратак циклус. Филтер за масноће може да промени боју, али то нема утицаја на учинак уређаја.

Поновите кораке за све филтере ако је то могуће.

6.3 Zamena filtera sa aktivnim ugljem

UPOZORENJE!

Filter sa aktivnim ugljem NIJE moguće prati! Ovaj filter ne može da se regeneriše!

Pogledajte poglavlja o bezbednosti.

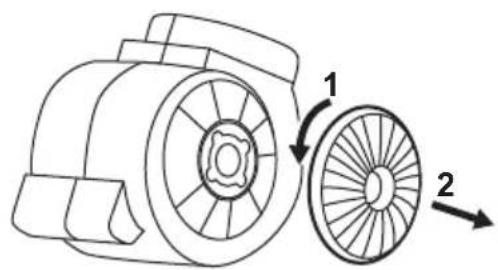

Za zamenu ugljenog filtera:

1. Izvadite filtere za mast iz uređaja. Pogledajte odeljak „Čišćenje filtera za mast” u ovom poglavlju.
2. Okrenite filter u smeru suprotnom od smera kretanja kazaljki na satu (1) i zatim povucite (2).

U svakom slučaju, filtere je potrebno menjati barem na svaka četiri meseca.

6.4 Zamena lampe

Ovaj uređaj ima LED sijalicu i zaseban upravljački uređaj (LED drajver). Ove delove može da zameni samo tehničar. U slučaju bilo kakvog kvara, pogledajte deo „Servis” u odeljku „Uputstva o bezbednosti”.

7.1 Šta učiniti ako...

Проблем Могући узрок Решење
Не можете да укључите уређај. Уређај није прикључен на електрично напајање или није правил-но прикључен.		Проверите да ли је уређај правил-но укључен у струју.
Не можете да укључите уређај. Осигурач је прегорео. Проверите да осигурач није узрок квара. Уколико осигурач непре-кидно прегорева, обратите се ква-лификованом, овлашћеном елек-тричару.
Лампица не ради. Лампица је неисправна. Замените лампицу. Погледајте одељак „Нега и чишћење“.
Уређај не упија довољно испаре-ња.	Брзина мотора није одговарајућа за количину испарења која се јав-љају.	Промените брзину мотора.

8. EKOLOŠKA PITANJA

Reciklirajte materijale sa simbolom. Pakovanje odložite u odgovarajuće kontejnere radi recikliranja. Pomozite u zaštiti životne sredine i ljudskog zdravlja, kao i u recikliranju otpadnog materijala od elektronskih i električnih

uređaja. Uređaje obeležene simbolom nemojte bacati zajedno sa smećem. Proizvod vratite u lokalni centar za recikliranje ili se obratite opštinskoj kancelariji.
