Өнім түрі	Сорғыш
Бренд	Zanussi
Модель	ZFP316S
Жылдамдықтар саны	3 жылдамдық
Жарықтандыру	LED шам (маманмен ауыстырылады)
Май сүзгісінің түрі	Жуылатын металл сүзгілер (ыдыс жуғыш машина)
Көмір сүзгісінің түрі	Белсенді көмір сүзгісі, жуылмайды, 4-6 ай сайын ауыстырылады
Қауіпсіздік минимум қашықтығы	Пісіру беті мен сорғыш арасында 65 см
Электрмен жабдықтау	220-240 В, 50 Гц (типтік мәні, көрсетілмеген)
Энергия тиімділігі класы	Көрсетілмеген
Шу деңгейі	Көрсетілмеген
Максималды ауа ағыны	Көрсетілмеген
Орнату әдісі	Қабырғаға немесе шкаф астына орнату (нұсқаулыққа сәйкес)
Қолдану	Үйде қолдану
Күтім	Май сүзгілерін ай сайын тазалау; көмір сүзгісін 4-6 ай сайын ауыстыру
Қосалқы бөлшектер қолжетімді	Көмір сүзгісі, LED шам
Кепілдік	Көрсетілмеген
Салмағы	Көрсетілмеген
Өлшемдері	Көрсетілмеген

Жиі қойылатын сұрақтар - ZFP316S ZANUSSI

ZFP316S сорғышын қалай дұрыс орнату керек?

Орнатуды білікті маман жүргізуі керек. Пісіру беті мен сорғыш арасында 65 см минималды қашықтықты сақтаңыз. Ауа шығару жүйесінің жергілікті ережелерге сәйкес келетініне көз жеткізіңіз.

Май сүзгілерін қалай тазалау керек?

Май сүзгілерін төмен температурада (қысқа цикл) ыдыс жуғыш машинада немесе қолмен абразивті емес жуғыш затпен жууға болады. Оларды ай сайын тазалаңыз.

Көмір сүзгісін қашан және қалай ауыстыру керек?

Көмір сүзгісін қолдануға байланысты 4-6 ай сайын ауыстыру керек. Ол жуылмайды. Ауыстыру үшін алдымен май сүзгілерін алыңыз, содан кейін көмір сүзгісін солға бұрап, төмен тартыңыз.

Егер сорғыш жанбаса не істеу керек?

Сорғыштың дұрыс жалғанғанын тексеріңіз. Егер сақтандырғыш өшіп қалса, оны ауыстырыңыз. Мәселе шешілмесе, білікті электрикке хабарласыңыз.

LED шамды қалай ауыстыру керек?

LED шамды тек білікті маман ауыстыруы керек. Уәкілетті сатудан кейінгі қызметке хабарласыңыз.

Сорғыш астындағы ең аз қауіпсіздік қашықтығы қандай?

Пісіру беті мен сорғыштың төменгі бөлігі арасындағы минималды қашықтық орнату нұсқаулығында басқа көрсетілмесе, кемінде 65 см болуы керек.

Сорғышты көмір сүзгісінсіз қолдануға бола ма?

Иә, егер сорғыш шығару режимінде (сыртқа шығару) орнатылса. Қайта айналым режимінде ауаны тазарту үшін көмір сүзгісі міндетті.

Сорғыштың жылдамдығын қалай реттеу керек?

Сорғыштың науасын 5 см-ден астам тартып, басқару панелін ашыңыз. Пісіру қарқындылығына қарай жылдамдық түймелерін (1, 2, 3) басыңыз.

Егер сорғыш дұрыс сормаса не істеу керек?

Қозғалтқыш жылдамдығының шығарылатын буларға сәйкес келетінін тексеріңіз. Қажет болса, жылдамдықты арттырыңыз. Май сүзгілерінің таза екеніне көз жеткізіңіз.

Сорғыштың сыртын қалай күту керек?

Бетті жұмсақ шүберекпен, жылы сумен және жұмсақ жуғыш затпен тазалаңыз. Абразивті өнімдерді, металл қырғыштарды немесе бу тазалағыштарды қолданбаңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ZFP316S ZANUSSI

КК Қолдану туралы нұсқаулары | Пештің сорғыш қондырғысы 120

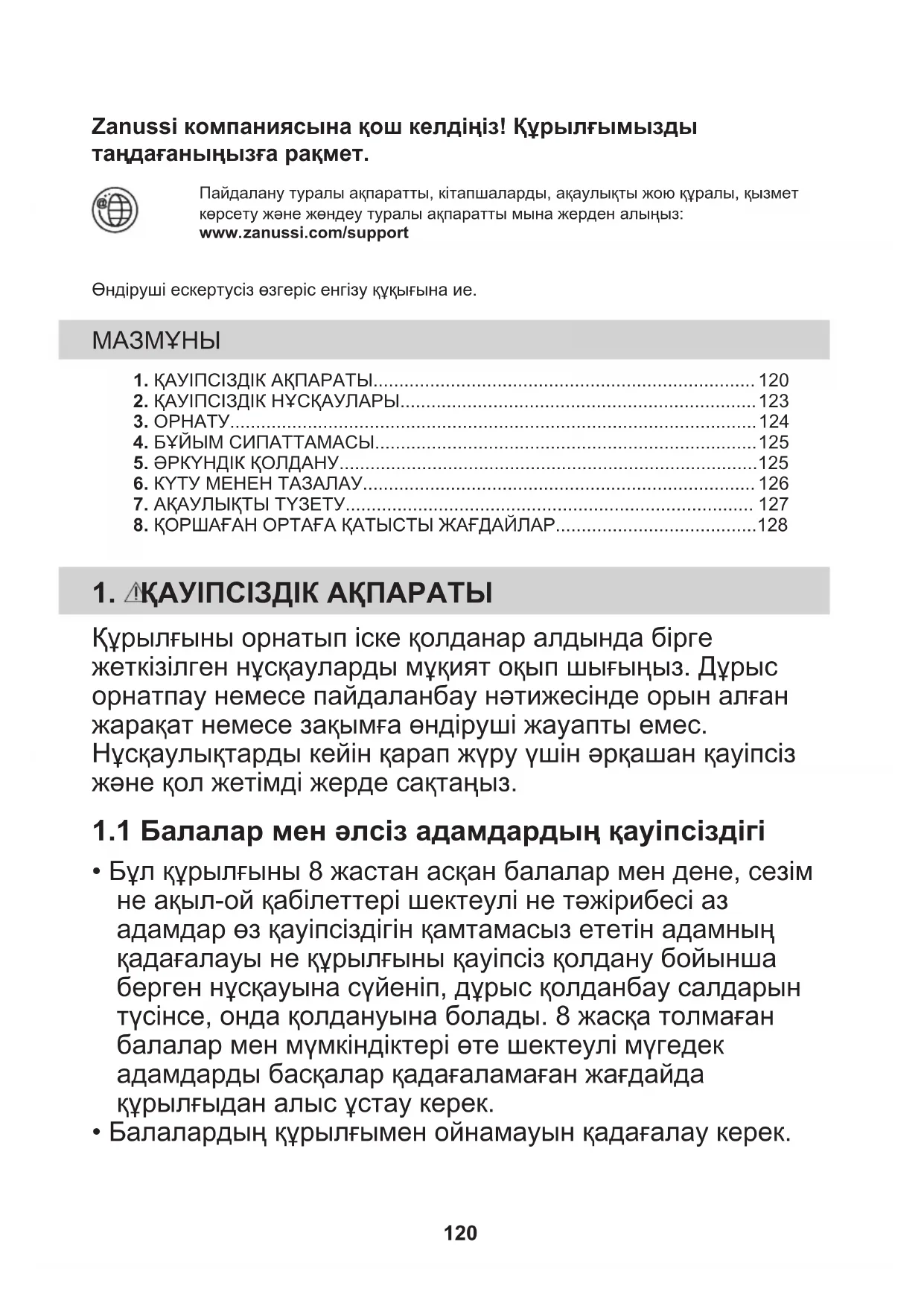

Zanussi компаниясына қош келдіңіз! Құрылғымызды таңдағаныңызға ракмет.

Пайдалану туралы акпаратты, кітапшаларды, ақаулықты жою құралы, қызмет көрсету және жәндеу туралы акпаратты мына жерден алыңыз: www.zanussi.com/support

Өндіруші ескертусіз өзгеріс енгізу құқығына не.

МАЗМУНЫ

Құрылғыны орнатып іске қолданар алдында бірге жеткізілген нұсқауларды мұқият оқып шығыңыз. Дұрыс орнатпау немесе пайдаланбау нәтижесінде орын алған жаракат немесе зақымға өндіруші жауапты емес. Нұсқаулықтарды кейін қарап жұру үшін әрқашан қауіпсіз және қол жетімді жерде сақтаңыз.

1.1 Балалар мен әлсіз адамдардың қауіпсіздігі

- Бүл құрылғыны 8 жастан асқан балалар мен дене, сезім не ақыл-ой қабілеттері шектеулі не тәжірибесі аз адамдар өз қауіпсіздігін қамтамасыз ететін адамның қадағалауы не құрылғыны қауіпсіз қолдану бойынша берген нұсқауына сүйеніп, дұрыс қолданбау салдарын түсінсе, онда қолдануына болады. 8 жасқа толмаған балалар мен мүмкіндіктері өте шектеулі мүгедек адамдарды басқалар қадағаламаған жағдайда құрылғыдан алыс ұстау керек.

- Балалардың кұрылғымен ойнамауын қадағалау керек.

• Барлық орам материалдарын балалардан алыс ұстап, қоқыска тиісті түрде тастау керек.
• Кұрылғы жұмыс істеп түрғанда, балалар мен үй жануарларын алыс ұстаңыз.
• Балалар құрылғыны жәндеу және тазалау жұмыстарын бақылаусыз орындамауы керек.

1.2 Жалпы қауіпсіздік

• Бүл құрылғы үйде пештердің, тағам пісіргіштердің және сол тәрізді басқа да пісіру құралдарының үстіне орналастырып қолдануға арналған.
• Бүл құрылғы ішкі ортада бір отбасының тұрмыстық пайдалануына арналған.
• Бүл құрылғыны кеңселерде, қонақүй бөлмелерінде, төсек және таңғы ас қамтамасыз етілетін қонақ бөлмелерінде, ферма үйлерінде және мұндай пайдалану (орташа) тұрмыстық пайдалану деңгейлерінен аспайтын басқа ұқсас тұрғын жайда пайдалануға болады.
• Кандай да бір жөндеу жұмысын орындар алдында құрылғыны қуат көзінен ажыратыңыз.
• САКТЫК ЕСКЕРТУ: Алмалы бөлшектерді пісіру құрылғыларымен бірге пайдаланғанда ысып кетуі мүмкін.
• Кұрылғымен бірге жеткізілген бекіту бұрандаларын ғана қолданыңыз, егер жеткізілмесе, орнату нұсқауларында ұсынылған бұрандаларды пайдаланыңыз. Кұрылғыны орнату талаптарына сәйкес ыңғайлы және қауіпсіз жөрге орнатыңыз.
• ЕСКЕРТУ: Бұрандалар немесе бекіту құрылғысы осы нұсқауларға сәйкес орнатылмаса, ток соғу қауіптеріне әкелуі мүмкін.
• Кұрылғыны бекіту үшін желімдерді пайдаланбаңыз.
  • Табалар қойылған пештің беті мен құрылғының төменгі бөлігіне дейінгі ең аз қашықтық, пешке немесе

құрылғыға арналған орнату нұсқауларында өзгеше көрсетілмесе, кем дегенде 65 см болуға тиіс.

- Ауаны шығару жөргілікті нормативтік актілердің талаптарына сәйкес келуі керек.

• Газ немесе баска жанармай қолданатын құрылғылардан, сонымен қатар ашық оттан бөлінетін газдар бөлмеге қайта кірмес үшін, құрылғы орнатылған бөлменің жақсы желдетілуін қамтамасыз етіңіз.

- Желдету саңылауларының бітеліп қалмағанын және құрылғы жинаған ауа басқа құрылғылардан келетін түтін мен буды тартатын жүйеге (орталықтан жылыту жүйелері, термосифондар, су жылытқыштар және т.б.) тасымалданбағанын тексеріңіз.

• Кұрылғы басқа құрылғылармен бірге іске қосылғанда, бөлмедегі ең үлкен вакуум 0,04 мбар-дан аспау керек.

- Егер куат сымы зақымдалса, ток соғу қаупін болдырмау үшін, оны өндіруші немесе оның уәкілетті қызмет көрсету орталығы не сол сияқты білікті маман ауыстыруы тиіс.

- Егер сым жинағы зақымдалса, оны өндірушіден немесе оның уәкілетті қызмет көрсету орталығынан алуға болатын арнайы сым жинағына ауыстыру керек.

• Құрылғы қуат көзіне тура қосылған болса, Құрылғыны электр желісінің барлық полюстерінен ажыратуға мүмкіндік беретін түйықтағыш Құрылғымен жабдықталуы керек. Тоқтан толық айыру жұмыстарын Ⅲ-ші асқын кернеу санатында көрсетілген жағдайларға сай іске асыру керек. Ажырату Құралын сымдарды өткізу ережелеріне сай бекітілген сымдарға біріктіру керек.

- Кұрылғының астына фламбе тәсілімен ас пісіруге болмайды.

- Қауіпті немесе жарылғыш материалдарды және буларды пайдаланбаныз.

- Кұрылғының бетіндегі материалдың сапасы түспес үшін жұмсақ шүберекпен мезгіл-мезгіл тазалаңыз.

• Құрылғының бетін тазалау үшін бумен тазалау құралын, сулы спрейді, қатты жеміргіш заттарды немесе өткір темір құралдарды пайдаланбаңыз. Бейтарап жуғыш заттарды ғана қолданыңыз.
- Өрт шықпас үшін май жинайтын сүзгілерді (кемінде 2 айда бір рет) және құрылғыға жиналған майларды тазалаңыз.
• Кұрылғының ішін шүберекпен тазалаңыз.

2. КАУІПСІЗДІК НУСКАУЛАРЫ

2.1 Орнату

ECKEPTY!

Жаракат алу, электр қатері, күйіп қалу, өрт қаупі, құрылғыны бүлдіріп алу қаупі бар.

• Осы кұрылғыны тек білікті маман ғана орнатуға тиіс.
• Булінген құрылғыны орнатпаңыз немесе іске қоспаңыз.
• Кұрылғымен бірге жеткізілген орнату нұсқауларын орындаңыз.
• Кұрылғы ауыр болғандықтан, орнынан жылжытқан кезде әрқашан абай болыңыз. Әрқашан қауіпсіздік қолғабы мен бітеу аяқ киім киіңіз.
  • Кұрылғыны орнатпас бұрын барлық орам материалдарын, жапсырмасын және қорғаныш үлдірін алыңыз.
• Ауа тартқыш құрылғыны, егер қабырға орнатуға арнайы рүқсат берілмесе, онда орнатпаңыз.

2.2 Электртоғына косу

ECKEPTY!

Өрт және электр қатеріне ұшырау қаупі бар.

• Электртоғына қосу жұмыстарының барлығын білікті электрші ғана іске асыруы керек.
• Техникалық ақпарат тактасындағы параметрлердің негізгі қуатпен жабдықтау желісіндегі электр

параметрлеріне сәйкес келетініне көз жеткізіңіз.

• Егер ( ) Белгішесі техникалық ақпарат тақтайшасында жазылмаса, құрылғыны жөрге түйықтау қажет.
  • Эркашан дұрыс орнатылған, сокқыға төзімді розетканы қолданыңыз.
• Электр сымдарының оратылуына жол бермеңіз.
• Көп тармақты адаптер мен үзартқыш сымды қолданбаңыз.
• Егер розетка бекітілмеген болса, ашаны жалғамаңыз.
• Кұрылғыны ажырату үшін электр сымынан тартпаңыз. Әрдайым қорек ашаны қолмен тартып шығарыңыз.
  • Ток жүріп түрган және гидроизоляциясы бар бөлшектерді электр қатерінен қорғау үшін құралсыз алынбайтын етіп мықтап орнату керек.
• Кұрылғының дұрыс орнатылғанықа көз жеткізіңіз. Бос әрі дұрыс емес электр желісінің сымы ағытпаны тым ысытып жіберүі мүмкін.
• Курылғыны орнатқаннан кейін қосыңыз. Орнатып болғаннан кейін электр желісіне қол жеткізуге болатынына көз жеткізіңіз.

2.3 Пайдалану

ECKEPTY!

Жаракат алу, күйіп қалу, электр қатеріне ұшырау қаупі бар.

• Бул тек тағам пісіруге арналған құрылғы. Құрылғыны басқа мақсатта қолданбаңыз.
  • Бул кұрылғының техникалық сипаттамасын өзгертпеніз.
  • Кұрылғыны дымқыл қолдармен немесе суға тиіп түрғанда пайдаланбаңыз.
• Тек құрылғымен бірге қамтамасыз етілген аксессуарларды ғана пайдаланыңыз.
  • Тамакты тоңмайға немесе майға пісіріп, күырғанда қызған заттарды немесе оттың жалының алыс ұстаңыз.
• Ашык электр грильдерін пайдаланбаныз.
• Кұрылғыны сақтау орны үшін пайдаланбаңыз.
• Кұрылғының жарығына тікелей қарау үшін үлкейткіш әйнекті, дүрбіні немесе басқа да оптикалық құралдарды пайдаланбаңыз.
• Егер кұрылғы басқа кұрылғылармен жұмыс істесе, ең көп түзілетін қысым 4 Па (4x10–5 бар) шамасынан аспауы керек.

2.4 Сервис

• Кұрылғыны жәндеу үшін үәкілетті қызмет көрсету орталығына

хабарласыңыз. Тек ғана фирмалық қосалқы бөлшектерді қолданыңыз.

- Осы өнімнің ішіндегі шам(дар) мен шамдардың қосалқы бөлшектері жеке сатылады: Бүл шамдар температура, діріл, ылғалдылық сияқты төтенше физикалық жағдайларға тұрмыстық құрылғылардың қарсы тұруына немесе құрылғының жұмыс жағдайы туралы сигнал беруге арналған. Олар басқа қолданбаларда пайдалануға арналмаған және тұрғын үйлерді жарықтандыруға сәйкес келмейді.

2.5 Коңыска тастау

ECKEPTY!

Жаракат алу немесе түншығып қалу қаупі бар.

• Кұрылғыны утилизациялау жолы туралы ақпарат алу үшін муниципалды органға хабарласыңыз.
  • Кұрылғыны электр желісінен ажыратыңыз.
  • Кұрылғыға жақын орналасқан электр сымын кесіп, қоқыска тастаңыз.

3. OPHATY

ECKEPTY!

Қауіпсіздік тарауларын қараңыз.

3.1 Орнату нускаулары

Құрылғыны орнату туралы толық ақпарат алу үшін жеке ұсынылған орнату кітапшасын қараңыз.

Функция Сипаттамасы
1	Бірінші жылдамдык Желдеткіш бірінші жылдамдык деңгейіне ауысады.
2	Екінші жылдамдык Желдеткіш екінші жылдамдык деңгейіне ауысады.
3	Ушінші жылдамдык Желдеткіш үшінші жылдамдык деңгейіне ауысады.
4	Шам Шамдарды қосады және өшіреді.

5. ЭРКУНДІК КОЛДАНУ

Төмендегі кестеге сәйкес ұсынылған жылдамдықты тексеріңіз.

0|1	Тамакты жылытқанда, қақпақ жабылған ыдысты қолданып пісіргенде.
2	Бірнеше пісіру аймақтарында немесе оттықтарда қақпағы жабық ыдыста тамақ пісіргенде, баппен қуырғанда.
3	Көп мөлшердегі тағамдарды қақпақсыз қайнатқанда және қуырғанда, бірнеше пісіру аймағында немесе оттықтарда пісіргенде.

Тағамды пісіргеннен кейін ауа тартқыш құралды шамамен 15 минут қосып қоюға кеңес беріледі.

ауа тарткыш күралды пайдалану үшін:

1. Тутін шығарғыштың суырмасын 5 см- ден көбірек тартып шығарыңыз.

1. Бүл функцияны белсендіру үшін түймесін басыңыз.

01

1. Керек болса, кажетті түймешікті басып, жылдамдықты өзгертіңіз.

Түтін шығарғыштың шамы басқа түтін шығарғыш функцияларынан тәуелсіз жұмыс істейді. Әзірлеу бетін жарықтандыру үшін мынаны шам түймесін басыңыз: Тартпаны жабу түтін шығарғыш шамына әсер етпейді.

Желдеткішті өшіру үшін 011 басыңыз немесе тутін шығарғыш тартпасын жабыңыз.

Түтін шығарғыш тартпаны жапқан кездегі желдеткіш жылдамдығының соңғы параметрін есте сақтайды. Тартпаны қайтадан тартып шығарғанда, түтін шығарғыш осы желдеткіштің жылдамдық деңгейінде жұмыс істейді.

6.1 Тазалау туралы ескертпелер

Жуғыш заттар

Абразивті жуғыш заттарды және щеткаларды пайдаланбаныз.

Курылғының бетін жұмсақ шуберекпен, жылы сумен және жұмсақ жуғыш затпен тазалаңыз.

Өзірлеуден кейін құрылғының кейбір бөліктері қызуы мүмкін. Дақтарды болдырмау үшін құрылғыны салқындатып, таза шуберекпен немесе қағаз сулгілермен құрғату керек.

Дактарды жүмсақ жуғыш затпен тазалаңыз.

Тутін шығарғышты таза ұстаңыз

Құрылғыны және май сүзгілерін ай сайын тазалаңыз. Ішіндегі және май сүзгілеріндегі майды мұқият тазалаңыз. Жиналған май немесе басқа қалдық өртке әкелуі мүмкін.

Май сүзгілерін ыдыс жуу машинасында жууға болады.

Ыдыс жуғыш машинада төмен температураны және қыска циклді орнату керек. Май сүзгісінің түсі өзгерүі мүмкін, бүл құрылғының жұмыс істеуіне әсер етпейді.

Kəmip cγzrici

Көмір сүзгісінің толу уақыты тағам пісірудің түрі мен май сүзгісінің қаншалықты жиї тазаланғанына байланысты болады. Белсендірілген көмір сүзгісін жуу мүмкін емес, регенерациялау мүмкін емес және оны шамамен 4/6 ай пайдаланған сайын немесе өте ауыр пайдалану үшін жиірек ауыстырып түру керек.

6.2 Май сүзгісін тазалау

Сүзгілерді орнату үшін қарама-қарсы жақтарында қыскыштар мен қадауштар пайдаланылған.

Сүзгіні тазалау үшін:

1. Ауа тарткыш құралдың астындағы сүзгі панеліндегі бекіту қыскышының ұстағышын басыңыз (1).

1. Сүзгінің алдыңғы жағын төмен қарай аздап еңкейтіңіз (2), содан кейін тартыңыз.

Барлық сүзгілер үшін алғашқы екі қадамды қайталаңыз.

1. Сузгілерді жеміргіш емес жуғыш заттарды қолданып жөкемен немесе ыдыс жуғыш машинада тазалаңыз.

Ыдыс жуғыш машинада төмен температураны және қыска циклді орнату керек. Май сүзгісінің түсі өзгеруі мүмкін, бүл құрылғының жұмыс істеуіне әсер етпейді.

1. Сүзгіні қайта орнына қою үшін алғашқы екі қадамды керісінше орындаңыз. Қажет болса, барлық сүзгілер үшін қадамдарды қайталаңыз.

6.3 Көмір сүзгісін ауыстыру

ECKEPTY!

Көмір сүзгісін жууға БОЛМАЙДЫ! Сүзгіні қалпына келтіру мүмкін емес!

7. АКАУЛЫКТЫ ТУЗЕТУ

ECKEPTY!

Қауіпсіздік тарауларын қараңыз.

Көмір сүзгісін ауыстыру үшін:

1. Май сүзгілерін құрылғыдан шығарып алыңыз. Осы тараудағы «Май сүзгілерін тазалау» бөлімін қараңыз.

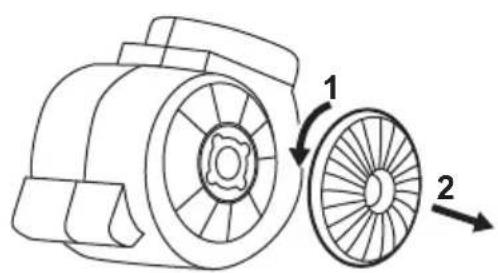

2. Сүзгіні сағат тіліне қарсы бағытта бұраңыз (1), содан кейін тартыңыз (2).

Сүзгіні қайта орнына қою үшін қадамдарды керісінше орынданыз.

Кез-келген жағдайда сүзгілерді кем дегенде төрт ай сайын ауыстыру керек.

6.4 Шамды ауыстыру

Бүл құрылғы ЖШД шамымен және бөлек іске қосу құралымен (ЖШД драйвері) жабдықталған. Бүл бөлшектерді техник қана ауыстыра алады. Ақаулық орын алған жағдайда "Қауіпсіздік нұсқаулары" тарауындағы "Қызмет көрсету" бөлімін қараңыз.

7.1 Не істерсіз, ereр...

Ақаулық branchingлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлінлін

Құрылығыны іске қоса алмадыңыз. Құрылығы куат көзіне қосылған жоқ немесе теріс қосылған.

Құрылығыны іске қоса алмадыңыз. Сақтандырғыш жанып кеткен. Ақаулыққа сақтандырғыштың себеп болмағанын тексеріңіз. Сақтандырғыш қайта-қайта жанып кетсе, білікті электршіге хабарласыңыз.

Шам жанбайды. Шамда ақау бар. Шамды ауыстырыңыз. "Қүтіп

Құрылығы буды жеткілікті түрде тартпайды.

Белгі салынған материалдарды қайта өңдеуден өткізуге тапсырыңыз. Орам материалдарын қайта өңдеуден өткізу үшін тиісті контейнерлерге салыңыз. Электрлік және электроникалық құрылғылардың қалдығын қайта өңдеуден өткізу арқылы, қоршаған ортаға және адамның денсаулығына зиын келтіретін

жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Белгі қалынған құрылғыларды түрмыстық қалдықтармен бірге тастамаңыз. Өнімді жөргілікті қайта өндеу орталығына өткізіңіз немесе жөргілікті мекемеге хабарласыңыз.
