Produkttyp	Radioväckarklocka med projektion och utomhussensor
Märke	Oregon Scientific
Modell	RRA320PNX
Huvudenhetens mått	183 x 67 x 81 mm
Huvudenhetens vikt	386 g (utan batterier)
Utomhussensorns mått	50 x 22 x 96 mm
Utomhussensorns vikt	62 g (utan batteri)
Huvudströmförsörjning	Nätadapter 5V 2A
Reservströmförsörjning	2 AAA-batterier 1,5 V (minnessäkerhet)
Sensorns strömförsörjning	1 AA-batteri 1,5 V
Temperaturområde (sensor)	-20 °C till 60 °C
Fuktområde (sensor)	25 % till 95 %
FM-radiofrekvens	87,5 - 108 MHz
Sensorns överföringsavstånd	30 m (fritt fält)
Antal sensorkanaler	3
Huvudfunktioner	Klocka, två oberoende larm, FM-radio med 8 förinställningar, projektion av tid och utomhustemperatur, utomhussensor för temperatur/fuktighet
Larm	Två larm med val av ringsignal eller radio, snoozefunktion 8 minuter
Radio	FM med automatisk sökning och 8 förinställda stationer, justerbar volym
Projektion	Tid och utomhustemperatur, fokusering med hjul, 180° vändning
Display och bakgrundsbelysning	Digital skärm med justerbar bakgrundsbelysning (HI/LO), avstängning möjlig
Underhåll	Rengöring med mjuk, torr trasa, använd nya batterier av önskad typ
Säkerhet	Titta inte direkt in i projektorn, följ WEEE-återvinningsinstruktioner
Medföljande tillbehör	Utomhussensor THGN132N, nätadapter
Allmän information	Kundtjänst: [e-mail], webbplatser: oregonscientific.fr och global.oregonscientific.com
Berörda länder	Alla europeiska länder, Schweiz, Norge

Vanliga frågor - RRA320PNX OREGON SCIENTIFIC

Hur ställer man in tiden på RRA320PNX?

Håll ner SET-knappen tills siffrorna blinkar. Använd + eller - för att justera tidszon, 12/24h-format, timme, minuter, år, månad, dag. Tryck på SET för att bekräfta varje inställning. Observera: övergång till sommartid måste göras manuellt.

Hur ställer man in larmet?

Tryck på SET AL1 eller SET AL2 för att visa larmtiden. Tryck igen på samma knapp för att gå in i inställningsläge. Använd +/- för att ställa in timme, minuter och sedan larmtyp (ringsignal eller radio). Om radiolarm, välj station och volym. Bekräfta med SET AL1 eller SET AL2.

Hur använder man radiofunktionen?

Tryck på RADIO ON/OFF för att slå på radion. Första gången görs en automatisk sökning och lagring i 8 förinställningar. För att byta station, tryck på STATION och använd TUNE ▲/▼ för automatisk eller manuell sökning. Justera volymen med VOL ▲/▼.

Hur aktiverar man projektionen?

Skjut omkopplaren PROJECTION till ON (nätadaptern måste vara ansluten). För att vända bilden 180°, tryck på 180° FLIP. För att fokusera, vrid på FOCUS-hjulet. Varning: titta inte direkt in i projektorn.

Varför visas inte utomhustemperaturen?

Kontrollera att sensorn är korrekt installerad med nya batterier, att kanalväljaren är på en ledig kanal (1, 2 eller 3) och att sensorn är inom 30 meter från huvudenheten utan större hinder. Se till att huvudenheten har slagits på efter sensorinstallationen. Om problemet kvarstår, tryck på RESET på båda enheterna.

Hur byter man batterierna i sensorn?

Öppna batterifacket på sensorn, ta bort de gamla batterierna, sätt i ett nytt AA 1,5 V-batteri med rätt polaritet och tryck på RESET för att återupprätta kommunikationen. Stäng facket. Använd alkaliska batterier för bättre prestanda.

Vad gör man om skärmen är för mörk eller för ljus?

Använd omkopplaren DIMMER på enhetens baksida för att välja mellan HI (ljus) och LO (dämpad). För att stänga av bakgrundsbelysningen helt, håll ner SNOOZE / SLEEP-knappen i 5 sekunder. Tryck kort på knappen för att temporärt tända den.

Hur återställer man enheten?

Använd ett gem eller ett spetsigt föremål för att trycka på RESET-knappen på huvudenhetens baksida. Detta återställer fabriksinställningarna. Utför detta efter varje batteribyte eller vid funktionsfel.

Kan jag använda enheten utan reservbatterier?

Ja, enheten fungerar endast på nätström med den medföljande adaptern. Reservbatterierna (2 x AAA) används för att behålla tid och inställningar vid strömavbrott. Utan batterier återställs klockan efter varje frånkoppling.

Vad gör man vid funktionsfel?

Kontrollera först batterier och nätadapter. Utför en återställning (RESET) på huvudenheten och sensorn. Se till att sensorn är inom räckvidd och på rätt kanal. Om problemet kvarstår, kontakta Oregon Scientifics kundtjänst på [e-mail] eller besök webbplatsen global.oregonscientific.com för att ladda ner fullständig manual.

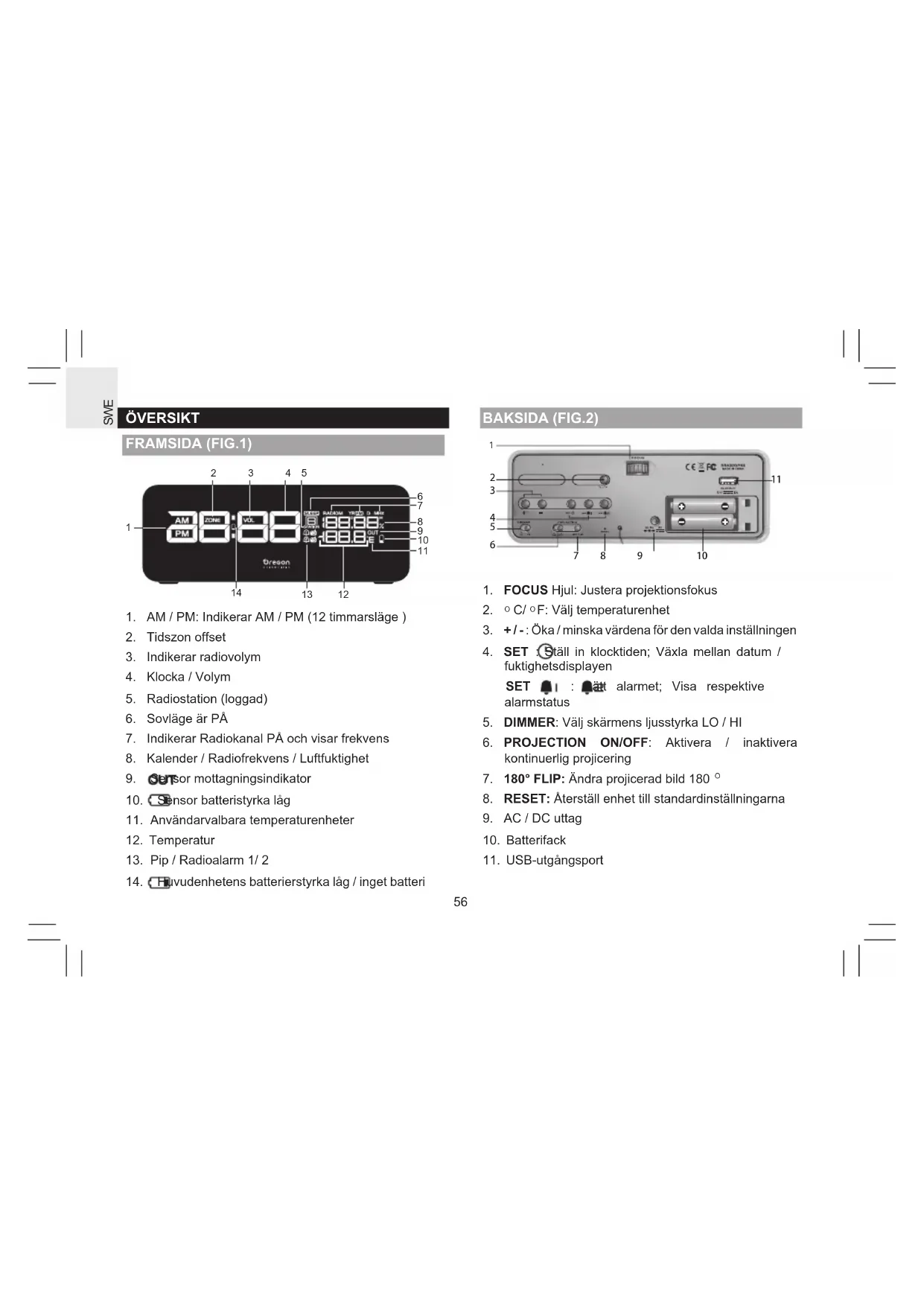

BRUKSANVISNING RRA320PNX OREGON SCIENTIFIC

1. AM / PM: Indikerar AM / PM (12 timmarsläge)
2. Tidszon offset
3. Indikerar radiovolym
4. Klocka / Volym
5. Radiostation (loggad)
6. Sovläge är PÅ
7. Indikerar Radiokanal PÅ och visar frekvens
8. Kalender / Radiofrekvens / Luftfuktighet
9. Sensor mottagningsindikator
10. Sensor batteristyrka låg
11. Användarvalbara temperatureheter
12. Temperatur
13. Pip / Radioalarm 1/2
14. Huvudenhetens batterierstyrka låg / inget batteri

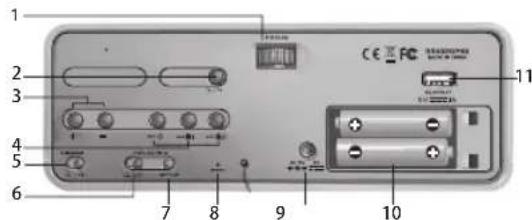

BAKSIDA (FIG.2)

1. FOCUS Hjul: Justera projektionsfokus
2. °C/°F: Välj temperaturenhet
3. +/ -: Öka / minska värdena för den valda inställningen
4. SET: Ställ in klocktiden; Växla mellan datum / fuktighetsdisplayen
   SET 📄1 : 📄att alarmet; Visa respektive alarmstatus
5. DIMMER: Välj skärmens ljusstyrka LO / HI
6. PROJECTION ON/OFF: Aktivera / inaktivera kontinuerlig projicering
7. 180° FLIP: Ändra projicerad bild 180°
8. RESET: Återställ enhet till standardinställningarna
9. AC / DC uttag
10. Batterifack
11. USB-utgångsport

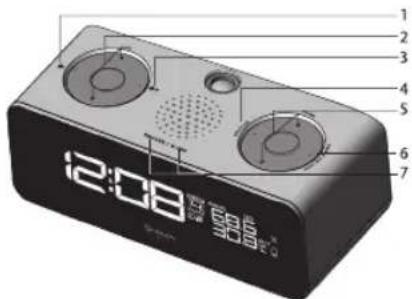

TOPPVY (FIG.3)

1. ALARM 1 PÅ / AV: Aktivera / deaktivera Alarm 1 funktion
2. VOL ▲: Justera radiovolymen
3. ALARM 2 PÅ / AV: Aktivera / deaktivera Alarm 2 funktion
4. STATION: Byt radiostation
5. TUNE ▲ : automatisk sökning / justera radiofrekvensen
6. RADIO ON / OFF: Ställ radion i av/på
7. SNOOZE / SLEEP: Larm snooze eller aktivera radion i sovläge; Tryck och håll ned för att stänga av bakgrundsbelysningen; Aktivera projektion och bakgrundsbelysning i 5 sekunder.

UNDERSIDA (FIG.4)

1. LED statusindikator: blinkar vid överföring av en läsning
2. Väggmonteringshål
3. Batterifack
4. RESET: Återställ enhet till standardinställningarna
5. Kanalväljare

KOM I GÅNG MED

REMOTE SENSORINSTALLATIONEN

1. Skjut in batteriluckan.
2. Skjut kanalomkopplaren för att välja en kanal (1, 2, 3).
3. Skjut in batteriluckan.
4. Skjut kanalomkopplaren för att välja en kanal (1, 2, 3).
   Se till att du använder olika kanaler för varje sensor.
5. Sätt i batteriet, se till att polerna sätts rätt (+ / -). Se FIG.5.
6. Tryck RESET after varje batteribyte.
7. Stäng batteriluckan.
8. Säkra sensorn på önskad plats med hjälp av väggmonteringshålet eller bordsstativet.

• Placera sensorn inom 30 m (100 ft) från huvudenheten.

• Placera sensom så den ej utsätts för direkt solljus och fukt.

• Placera sensorn så att den vetter mot huvudenheten, minimera hinder som dörrar, väggar och möbler.

• Placera sensorn på en plats med en klar utsikt mot himlen, borta från metalliska / elektroniska objekt.
• Placera sensorn nära huvudenheten under kalla vintermånaderna, eftersom temperaturer med lägre temperatur kan påverka batteriprestanda och signalöverföring.

TIP Överföringsområdet kan variera beroende på många faktorer. Du kan behöva experimentera med olika platser för att få de bästa resultaten.

OBS

• Använd alkaliska batterier för längre användning och litiumbatterier av konsumentkvalitet i temperaturer vid risk för minusgrader
• Installera batteriet i fjärrkontrollen innan du ansluter strömmen till huvudenheten.

HUVUDENHET INSTALLATION

MINNESbackup:

1. Ta bort batterifackets lock.
2. Sätt i batterierna, se till att polerna sätts rätt (FIG. 2).
3. Tryck RESET after varje batteribyte.

AC spänning:

Anslut AC / DC-adaptern till eluttaget. Se till att adaptern inte hindras och är lättillgänglig för enheten.

OBS

• När huvudenheten är ansluten till ström, kommer den att söka och börja ta emot temperatur / luftfuktighetsdata från sensorn automatiskt.
• För att helt koppla bort strömmen måste adaptern kopplas från huvudenheten.
• Huvudenheten och adaptern ska inte utsättas för våta förhållanden. Inga föremål fyllda med vätska, som vaser, bör placeras på huvudenheten och adaptern.
• Batterierna fungerar som back-up för nätaggregatet. För att fullt ut kunna använda alla funktioner, installera adapteren.

STÄLL KLOCKAN

1. Tryck och håll ned SET Ⓛ
2. Tryck + eller - för att ändra inställningarna.
3. Tryck för att bekräfta och flytta till nästa inställning. Inställningsalternativen är följande: tidszonförskjutning, 12/24 timmarsformat, timme, minut, år, månad-dag / dag-månad, dag och månad.

OBS Du behöver manuellt justera till sommartid (DST) eller tillbaka till standardtid.

ALARM

SWE

Att ställa in alarm:

1. Tryck SET 📁1 eller SET 📁2 för att visa önskad inställd alarmtid.
2. Tryck och hall ned SET 📁1 eller SET ⚡2 för att ange respektive inställning.
3. Tryck + / - för att ändra inställningarna
4. Tryck eller föll att bekräfta och flytta till nästa inställning. Inställningsalternativen är som följer: timma, minut, pipalarm radio alarm.

Justera av station och volym:

- Om radiolarm är valt trycker du på + / - för att välja radiostation och + / - för att justera volymen.

För att tysta larmet:

- Tryck SNOOZE / SLEEP för att tysta larmet i 8 minuter

ELLER

- Tryyck SET 📁1/SET 📁2, 📁1/ 📁2 för att stänga av larmet och aktivera det igen efter 24 timmar.

RADIO

För att aktivera / avaktivera radio:

- Tryck RADIO ON / OFF för att starta / stänga av radion.

För att ställa in radiostationen:

1. När du för första gången använder RADIO ON / OFF för att slå på radion, huvudenheten söker efter frekvensen och sparar automatiskt till den förinställda stationen (1-8).
2. För att ställa in stationen manuellt, välj en förinställd station, tryck och håll ner TUNE ▲TUNE fö▼ automatisk sökning eller tryck på TUNE ▲TUNE ▼ för att manuellt välja frekvens. Den önskade frekvensen sparas till motsvarande station.

Volymjustering:

• Tryck VOL ▲VOL i Radioläge.

För att justera inställningen för insomningstimer:

• Tryck SNOOZE / SLEEP för att aktivera.
• Tryck SNOOZE / SLEEP igen för att ändra inställning av sömntid (120, 90, 60, 30, 15, AV).

PROJEKTION

Denna enhet projicerar information om tid och utomhustemperatur för din bekvämlighet.

- Skjut PROJECTION väljaren till ON när adaptern är ansluten, för att aktivera / inaktivera.

Att vridda projicerad bild 180°:

- Tryck 180° Flip.

Att fokusera bild:

• Vrid FOCUS hjulet.

OBS! Om projektionen är på, titta inte direkt i projektorn.

BAKGRUNDSBELYSNING

• Skjut DIMMER-omkopplaren till HI eller LO för att justera bakgrundsbelysningsnivån.
• Håll ner SNOOZE / SLEEP i 5 sekunder för att stänga av bakgrundsbelysningen.
• Tryck SNOOZE / SLEEP för att aktivera bakgrundsbelysningen och projektionsfunktionerna i 5 sekunder, när bakgrundsbelysningen är avstängd eller inställd på LO.

ÅTERSTÄLL

Tryck RESET för att återgå till standardinställningarna.

SPECIFICATIONER

TYP BESKRIVNING
HUVUDENHET
L x B x H 183 x 67 x 81	mm(72 x 26,4 x 31,9 in)
Vikt 386 g (13,6 oz) utan batteri
FM 87,5 till 108 MHz
Strömkälla 5 V 2 A AC	adaptor2 x UM-4 (AAA)1,5 V batterier (för backup)
REMOTE THERMO SENSOR (THGN132N)
L x B x H 50 x 22 x 96 mm	mm(1,97 x 0,87 x 3,78 in)
Vikt 62 g (2,22 oz) utan battery
Temperaturområde -20°C till 60°C(-4°F to 140°F)
upplösning	0.1°C (0,2°F)
Luftfuktighetsområde	25% - 95%
Luftfuktighet upplösning	1%
Signal frekvens	433 MHz
Överföringsområde	30 m (98 ft) vid fri sikt
Antal kanaler	3
Strömkälla	1 x UM-3 (AA) 1,5 V batteri

FÖRSIKTIGHETSÅTGÄRDER

• Använd endast nya batterier av rätt typ och storlek. Blanda inte nya och gamla batterier, eller olika typer av batterier.
• Gör dig inte av med gamla batterier genom att blanda dem med kommunalt osorterat avfall. Det är nödvändigt att sortera gamla batterier separat.
• Om du inte planerar att använda din produkten på ett tag, avlägsna batterierna. Batterier kan läcka kemikalier som kan skada elektroniska delar.
• Utsätt inte apparaten för kraftigt våld, stötar, damm, extrema temperaturer eller fukt.
• Utsätt inte produkten för vatten. Om du spiller vätska över den, torka omedelbart med en mjuk, luddfri trasa.
• Rengör inte apparaten med frätande eller slipande material.
• Mixtra inte med enhetens interna komponenter då detta kan påverka garantin.
• Av trycktekniska skäl, kan displaybilderna i denna manual skilja sig från dem i verkligheten.
• Förbrukad produkt måste sorteras som specialavfall på avsedd miljöstation och får inte slängas som vanligt restavfall.
• Innehället I denna manual får ej kopieras utan tillverkarens medgivande.

NOTERA De tekniska specifikationerna för denna produkt och innehållet I användarmanualen kan komma att ändras utan vidare upplysning.

NOTERA Egenskaper och tillbehör kan skilja mellan olika länder. För mer information, kontakta ditt lokala inköpsställe. För att ladda ner en elektronisk version av manualen, vänligen besök http://global.oregonscientific.com/customerSupport.php.

OM OREGON SCIENTIFIC

Besök vår webbsajt www.oregonscientific.se för att ta reda på mer om Oregon Scientifics produkter. Om du har några frågor är du välkommen att kontakta vår Kundtjänst på [e-mail]. Oregon Scientific Global Distribution Limited reserverar sig rätten att redigera och uttolka innehåll, terminologi och föreskrifter i denna manual samt att göra tillägg när som helst utan föregående meddelande. Om skillnader finns mellan den engelska versionen och andra språkversioner, gäller den engelska.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed deklarerar tillverkaren Oregon Scientific Global Distribution Limited att radioutrustning typ FM-radio med projicerande larmklocka och givare förutomhustemperatur (Modell: RRA320PNX) Står i överensstämmelse med 2014/53/EU-direktiv. Den fullständiga texten av EU-försäkran om överensstämmelse finns tillgänglig på följande Internetadress:

http://global.oregonscientific.com/customerSupport.php.

LÄNDER SOM OMFATTAS AV RED-DIREKTIVET

Alla länder inom EU, Schweiz CH

och Norge N

INFORMATION TILL ALLA ANVÄNDARE

I enlighet med de europeiska direktiven 2011/65/EU och 2012/19/EU, som hänsyftar till användning av farliga substanser i elektrisk och elektronisk apparatur liksom avyttring av avfall.

Symbolen med den överkryssade soptunnan som finns på apparaten, anger att produkten måste samlas upp och avyttras separat i förhållande till annat avfall när den fullgjort sin livstid.

Användaren mäste därför överlämna den utslitna apparaturen till lämpliga uppsamlingsställen för sorterat elektroniskt och elektrotekniskt avfall eller lämna tillbaka den till återförsäljaren på samma gång som han/hon köper en ny likvärdig apparat, enligt principen en gammal produkt i utbyte mot en ny. Lämplig sortering av den nedskrotade apparaturens olika delar för därpå följande återvinning, behandling och miljövänlig sanering bidrar till att undvika förorening av miljön och negativa effekter på hälsan, liksom att det gynnar återanvändning av de material som apparaturen är gjord av.

Om användaren nedskrotar produkten felaktigt medför det att sanktioner enligt gällande lagstiftning kommer att tillämpas.
