Produkttyp	Omvändbar luftkonditionering (värme och kyla)
Märke	Mitsubishi Electric
Modell	MSZ-EF42VGKW
Strömförsörjning	Enfas, 230 V, 50 Hz
Kyleffekt	4,2 kW
Värmeeffekt	5,4 kW
Elförbrukning (kyla)	1,200 kW
Elförbrukning (värme)	1,455 kW
Köldmedium	R32, 0,74 kg
Vikt inomhusenhet	11,5 kg
Vikt utomhusenhet	35 kg
Ljudnivå inomhus (kyla)	Från 21 dB(A) (tyst) till 42 dB(A) (mycket hög)
Ljudnivå utomhus	49 dB(A)
Skyddsklass	IP20 (inomhus) / IP24 (utomhus)
Inbyggt Wi-Fi-gränssnitt	Ja (MELCloud)
Specialfunktioner	i-saving, ECONO COOL, veckotimer
Filter	Tvättbart luftfilter och luftreningsfilter med joniserat silver (ref. MAC-2370FT-B)
Filterunderhåll	Rengöring av luftfilter varannan vecka, reningsfilter var tredje månad, årligt byte
Säkerhet	Brandfarligt köldmedium R32, jordfelsbrytare krävs
Reparerbarhet	Reservdelar tillgängliga (främst filter)

Vanliga frågor - MSZEF42VGKW MITSUBISHI

Hur sätter man i batterierna i fjärrkontrollen?

Öppna batterifacket på baksidan av fjärrkontrollen. Sätt i två AAA-batterier med rätt polaritet (+/-). Stäng facket. Se till att batterierna är nya och av samma typ.

Hur ofta ska jag rengöra luftfiltren?

Luftfiltren bör rengöras varannan vecka. Använd en dammsugare eller tvätta dem i ljummet vatten. Låt dem torka i skuggan innan du sätter tillbaka dem. Smutsiga filter kan orsaka kondens och mögeltillväxt.

Vad gör jag om det läcker köldmedium?

Stäng genast av luftkonditioneringen, vädra rummet genom att öppna fönster och kontakta din auktoriserade återförsäljare. Rör inte köldmediet och utsätt det inte för öppen låga eller värmekälla, eftersom det kan bilda giftig gas.

Kan jag använda en förlängningssladd till strömkabeln?

Nej, det är strängt förbjudet att använda förlängningssladd eller adapter. Det kan orsaka överhettning, brand eller elstöt. Anslut stickkontakten direkt till ett avsett vägguttag.

Hur ställer jag in veckotimern?

Tryck på WEEKLY-knappen för att komma till inställningsläget. Använd riktningsknapparna för att välja dag och programnummer, tryck sedan på ON/OFF för att ställa in tid och temperatur. Bekräfta med SET. Aktivera timern genom att trycka på WEEKLY igen.

Vad betyder varningssymbolen på enheten?

Varningssymbolen (triangel med utropstecken) indikerar risk för brand på grund av användning av brandfarligt köldmedium (R32). Det är obligatoriskt att läsa bruksanvisningen och följa säkerhetsföreskrifterna.

Hur använder jag i-saving-funktionen?

Tryck på i-saving-knappen på fjärrkontrollen för att spara dina favoritinställningar (temperatur, läge, etc.). Ett ytterligare tryck återkallar dessa inställningar omedelbart. Denna funktion ger personlig komfort och energibesparingar.

Vad gör jag om luftkonditioneringen inte kyler längre?

Kontrollera först att luftfiltret inte är igensatt. Se till att läget är inställt på Kyla och att temperaturen är lägre än rumstemperaturen. Om problemet kvarstår, stäng av strömmen och kontakta en auktoriserad återförsäljare.

Kan jag rengöra insidan av inomhusenheten själv?

Nej, invändig rengöring måste utföras av en auktoriserad fackman. Användning av olämpliga rengöringsmedel eller åtkomst till interna delar kan skada apparaten och orsaka vattenläckage eller brand. Endast frontpanelen och filtren är tillgängliga för användaren.

Hur konfigurerar jag Wi-Fi-gränssnittet för MELCloud?

Anslut Wi-Fi-gränssnittet (MAC-577IF2-E) till din router. Se den medföljande KONFIGURATIONSMANUALEN eller besök www.melcloud.com/Support. Följ instruktionerna för att para ihop enheten med ditt MELCloud-konto och fjärrstyra den.

BRUKSANVISNING MSZEF42VGKW MITSUBISHI

Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten

	WARNING (Brandrisk)	Den här enthen anvander eritt brandfarligt känd-medium. Om kändmediet lacker ut ochkommen i kontakt med eld eller uppvärmningskomponenternakommen det att bildas en farlig gas och brandrisk foreligger.
	Läs BRUKSANVISNINGEN noggrant innan användning.
	Servicepersonal mäste laska BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.
	Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

• Eftersomenna Produkt innehaller rorliga delar och delar som kan fororsaka elektriska stotar, bor du lasa "Sakerhetsfreskrifter" innan du tar produits i bruk.
• Eftersom de punkter med varningar som behandlas har ar viktiga for sakerheten, bor du se till att du foljer dem till punkt och pricka.
• När du har låstigenomenna handbok, forvara den lättätkomlig tillsammans med installationshandboken sa att du lätt har tilgang till dem som referens.

Varningsmärken och deras betydelse

VARNING:

Symbolerna som anvands ienna handbok och deras betydelse

:Gorej.
: Fofl instruktionerna.
: Stick inte in fi ngrar, pinnar etc..
Sta inte pa inomhus/utomhusenheterma och placera ingenting pa dem.
: Fara for elektrisk stot. Var forsiktig.
: Se till att du drar ut natsladden ur vaggultaget.
: Var noga med att stanga av strommen.
A : Brandrisk.
: Stänk aldrig vatten pa enheten.
: Följ instruktionerna.

WARNING

Anslut inte ekabeln till en karkpunt, anvand en folorngningssladd.
eller anslut fi era enhenter tillett vagguttag.
- Detta kan orsaka überhettning, brand aller elektriska stotar.
Se till att elkontakteninte ar smutsig och satt in den ordentigt I uttaget - En smutsig kontakt kan orsaka brand oder elektriska stotar.
Bunta inte ihop, dra, skada aller modifi erae elkabeln och utsatt den inte for varme aller tunga foremal.
- Detta kan orsaka brand eller elektriska stötar.
Slä inte FRAN/TILL strombrytaren och dra inte ut/sätt inte i nätsladden ur/ vagguttaget medan aggregatet ar i drift.
- Detta kan ge upphov till gnistor som kan orsaka brand.
- När inomhusenheden har stängts AV med fjärkontrollen, se till att sla FRÁN strömbrytaren eller dra ur elkontakten.
Utsatt inte kroppen for kallt, direkt luftdrag under lang tid. Detta kan vara skadligt for halsan.
Enhedet far Inte Installeras, flyttas, tas isar, andras ell repareras av anvandaren.
En feliktigi lanterladluokfonditionierung onr anska ordre, elektriska stötar, skador, vattenlackor osv. Kontakta anfterfsalljaren.
- Om natsladden ar skadad, maste den for undvikande av fara bytas ut av tilverkaren erer av auktoriserad servicepersonal.

Vid Installation, flytller service avenheten, sakerstell att Inget annat ämne an det speci cerade koldmediument (R32/R410A)kommen In l kyllednlngarna.

• Närvaron av en frammende subtons som t.ex. luft kan orsaka an onormal trycköknige och leda till explosion er skador.

• Använding av nagot annat koldmedium ár det som anges for systemet kan ge upphov till makanisk skada, fel i systemet eller att systemet slutter fungera. I värsta fall kan de leda till allvarliga problem med att sakerställaprodukten sakerhet.

Enheten fär Inte användas av personer (inklusive barn) med fysiska, sensoriska eller mentala Funktionshinder erller personer som saknar vana och kunskaper om de Inte overvakas av en ansvarig allerinstrueras hur encheten används.

Barn bör hallas under uppsyn sà att de inte leker med encheten.

Stick inte in flngrar, pinnar aller andra foremal I luftintag/luftutblas.
- Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastig-heter under drift.

Vid onormala onständigheter (exempelvis om det luktar rok) stoppa luftkonditioneringen och dra ut kontakten erla FRAN strombrytaren.
- Fortsatt drift vid onormala omständigheter kan ge upphov till Funktionstörming, brand ether elektriska stötar. Kontakta din aterforsäjare om delta inärräfer.

Om luftkonditioneringen varken kyler erler varmer kan det bero pa att koldmediet lacker. Ta enheten ur drift, ventilera rummet och kontakta aterforsäljen om koldmedielackage upptacks. Om reparationen omfattar pafyllning av koldmedium, fraga serviceteknikern afterytterligare information.

• Det koldmedium som anvands luftkonditioneringen ar ofarigt. I normala fall lacker det Inte. Mun o koldmedlett lacker ut ochkommen I kontakt med eld ell uppvamningskomponenter som t.e.x en fl aktforvarmare, fotogenkamin ell spins kommer det at bildas en farig gas och brandisk foreligger.

Forsk aldrig vitta Inomhusenhetens Insida. Kontakta aterforssallaren om enhetens insida behover rengoras.

• Olampliga rengöringsmedel kan orsaka skador på plastematerialen inuiten enheten vilket kan leda till vattenläckor. Driffel, rok eller brand uppstar om rengöringsmedelkommen i kontakt med de elektriska delama aller motom.
• Utrustingen ske forvaras i ett rum utan anländningskällor (till exemple: öppen eld ell erganordninger/elektriska varmeanordninger som ar i kontinuierlig drift).
  Var uppmarksam pa att koldmediet kan vara luktfritt.
• Forsk Inte accelerazione avfrostningsforloppett e rergore ulutrustingen na nagot annat satt aan de som rekommenderas av tilverkaren.
• Far inte punkteras aller brannas.

Inomhusenheten mäste installeras i rum med golvutrymme som àr stäre det angiva minimivaldret. Rădrăg din áterforsäjär.

Apparaten fär endast användas av experter och utbildade användare i butlkar, inom lätt industri ch lantbruk, ell erfor kommersleit bruk av icke-specialister.

FÖRSIKTIGHET

Vidrör Inte luftintaget eller Inomhus/utomhusenhetens aluminium fl änsar.
- Det kan orsaka persokador.
Använd inte insetktsmedel aller antändbara gaser på,enheten. Detta kan fororsaka brand aller leda till att enchten deformeras.
Utsatt varken husdjur erler krukväxter for direkt luftdrag.
- Detta kan skada bade husdjur och vaxter.
Placera ej andra elektriska apparater erer mober under inomhus-utomushenheten.
Vatten kan dropparerfranenheten ochkanorsaka fei ellskador.
Lát aldrig encheten sta pa att stativ som ar skadat.
- Enheten kan falla och orsaka skada.
Sta inte para en ostalgid pall nr eheten sca sattas lgang ell rengoras Du kan skadas om du ramlar.
Dra aldrig natsladden
- Det kan leda till att en del av ledaren gär sönder vilket i sin tur kan resultedera i overmettning eller brand.

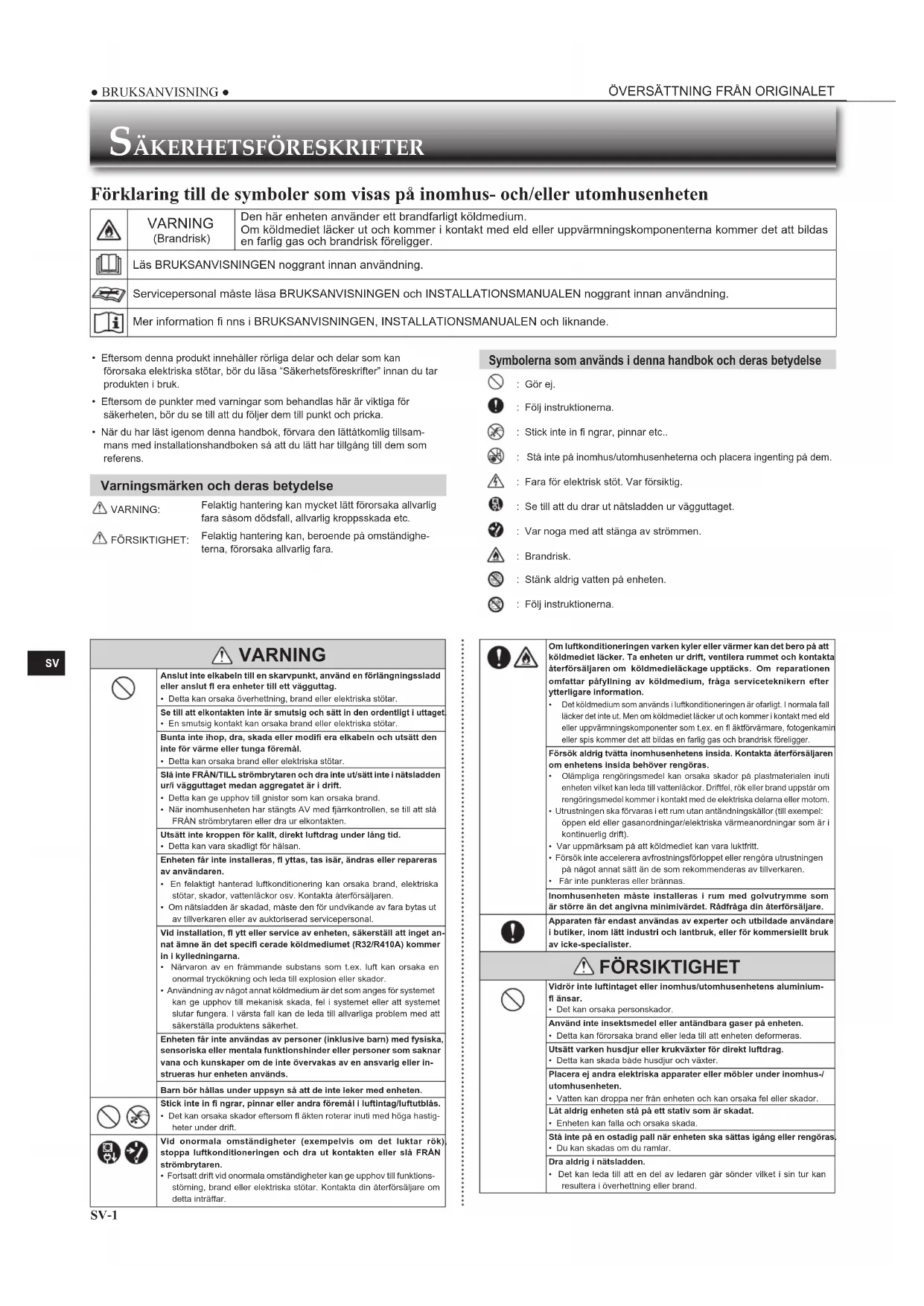

SÄKERHETSFÖRESKRIFTER

	Förssök aldrig att ladda eller ta isär ertt batteri, och kasta det aldrig på elder. • Det kan leda till batteriläckage, brande aller explosion.
	Använd inte eneheten i mer än 4 timmar när luftfuktigheten ar hög (80% relativ luftfuktigkeit aller mer) och/eller när fönster aller dörar är öppna. • Det kan göra att kondensvatten i luftkonditioneringen börjar droppavikket kan blöta ned och Förstöra möbler. • Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas, t.ex. mögelsvamp.
	Använd inte eneheten für specialandamål som t.ex. forvaringsplats for mat, djur, växter, precisionsutrustning aller konstföremål. • Delta kan bände orsaka kvalitetsförsamring och skada djur och växter.
	Utsätt inte forbranningsapparater for direkt luftfl öde. • Det kan ge upphov till ofullständig forbrännung.
	Stoppa aldrig batterier i mumnen, de kan svälljas av misstag. • Om ett batteri svälljs kan det leda till kvävning och/eller förgiftning.
	Innan eneheten rengörns, stäng AV den och dra ut elkontakten aller slå FRAN strombrytaren. • Det kan orsaka skador eftersom fil äkten roterar inuti med höga hastig-heter under drift.
	Om enehetenkommen att sua använd under en lang tid, dra ut elkon-akten aller slå FRAN strombrytaren. • Enheten kan samla på sig smuts som kan orsaka overhetting under brand.
	Byt fjärnkontrollens batterier mot nya av samma typ. • Om ett gammalt batteri anvands tillsammans med ett nytt kan det uppsta overhetting, lückage ellor explosion.
	Om du fär batterivatska på hud eller kläder skad det tvättas bort med rent vatten. • Om batterivatskaCOMMERIKIKTMEDINAÖGN, skölj ögonen noga med rent vatten och sök genast vind.
	Se till att lokalen är valventilerad när eneheten används tillsammans med en forbranningsapparat. • Oüllräcklig ventilation kan ge upphov till syrebrist.
	Slå FRAN strombrytaren när askan gär och det fiu risk for blix-nedslag. • Om askan slär ner kan enheten forstöras.
	När luftkonditioneringen har anvants i flera säsonger skä, utöver normal renngöring, ocksä inspektion och underhall utforas. • Smuts aller damm i enheten kan orsaka en obehaglig kukt, Bidra till att svamp bildas, t.ex. mögelsvamp, ellor täppa 1igon avloppet. Detta kan leda till att vatten börjar läcka从前in hunsamen. Kontakta äterforsäl-jaren for inspektion och underhall eftersom det kravs specalkunskaper.
	Rör aldrig vid kontaktema med väta händere. • Det kan orsaka elektriska stötar.
	Rengör inte luftkonditioneringen med vatten. Ställ inte Hellerett foremål som imnehäller vatten, som t.ex. en blomvas, ovänpá den. • Delta kan orsaka brande aller elektriska stötar.
	Trampa inte på erller ställ nagolet foremål uvanpá umhusenheten. • Det kan orsaka skador om du erller foremållet faller.

VIKTIGT

Smutsiga fi tter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, lex. mogelsvamp. Lufti ltre nbor darrfor rengiras varannan vecka.

Kontrolera att de horizontala lamellerna ar i stangt lage innan eheten startas. Om enheten startas när de horizontala lamellerna ar i öppet lage kanske de inte átergár till ratt lage.

For installation

Vid onormala forhallanden Stoppa genast driften av luftkonditioneringen och kontakta din äterforsäljare.

Kuntakta äterförsäljaren für montering av luftkonditioneringen. • Den bör inte monteras av användaren eftersom monteringen krävor specialkunskaper. En felaktigt monterad luftkonditionering kan orsaka lückage, brand eller elektriska stöter.

Använd avsedd strömforsjönning till luftkonditioneringen. • En iced avsedd strömforsjönning kan ge upphov till överhettning aller brand.

Installera ej enheten på placet dar brandfarlig gas kan låcka ut. • Om ett gaslackage upstar och gas ansamlas kring enheten, kan detta ge upphov till en explosion.

Jorda eheten korrekt. • Anslut inte jordledningen till gas- erller vattenledingar, askledare aller Telefonens jordledning. Felaktig jordning kan orsaka elektriska stöter.

FÖRSIKTIGHET

Beroende på luftkonditioneringen är placerad (exempelvis i områden med hög luftfulkTG) kan du behöva installerera en jordfelsbrytare. • Om en jordfelsbrytare inte installereras, kan ditta ge upphov till elektriska stöter.

Se till att draineringsvattnet rinner ut ordentlich. • Om tömningsvägen är felaktig kan vatten droppinga ner frän inomhus/utomhusenheten, och väta ner och Förstora mobler.

För Wi-Fi-gränsnitt

VARNING (Felaktig hantering kan få allvarliga paföljder, däribland allvarlig persönskada eller)dödsfall.)
	Apparaten kan användas av barn frän 8 ør och uppåt och av personer med fysiska, sensoriska erller mentala Funktionshinder erller personer som saknar vana och kunskaper om det sker under överinseende erller om de instruerats i hur apparaten används på att säkert sätt och har förstätt de risker som detta bruk medfor.
	Barn fär inte leka med apparaten, Rengörng och användarunderhäll fär inte utfūras av barn om de inte hälls under upsjkt.
	Använd inte Wi-Fi-gränsnittet näre elektrisk mediciinsk urrusting ellepersoner som har;nögon medicinsk apparat, som t.ex. en pace- maker erler en ICD (implantbar defi brilliator). • Det kan resulteri i en olycka pga. Funktionstörmingar i den medicinska urustningen erller apparaten.
	Installera inte Wi-Fi-gränsnittet näre automatiska styrenheter som automiska dürrar erller brandlam. • Det kan resulteri i olyckor pga. Funktionstörmingar.
	Vidör inte Wi-Fi-gränsnittet med väta händner. • Det kan orsaka skada på,enheten, elstätar erller brand.
	Stänk inte vatten på Wi-Fi-gränsnittet och använd det inte i ett badrum. • Det kan orsaka skada på,enheten, elstätar erller brand.
	Om Wi-Fi-gränsnittet tappas, ellerehlaren erller kabeln skadas, skä du dra ur natsladden erller slå FRAN strombryanten. • Det kan orsaka brand erller elektriska stätar. Kontakte din ùtarförsäljaro om detta inträfar.
FÖRSIKTIGHET (Felaktig hantering kan få paföljder, däribland persönskada erller skada på byggnaden.)
	Kliv inte på en instabil kõksstege forut ställa in erller rengörna Wi- Fi-gränsnittet. • Du kan skadas om du ramlar.
	Använd inte Wi-Fi-gränsnittet näre andra trädlösa enheter, mikro- vagsugnar, burbafter telefoner, erller telefaxmaskinet. • Det kan orsaka Funktionstörmingar.

KASSERING

Fig. 1

När du vill góra dig av medenna produkt -kontaktä äterförsäjaren.

Obs:

Denna symbolmarking galleri EU-lander. Denna symbol ar i enlighet med direktiv 2012/19/EU artikel 14, Information till anvandarna, och bilaga IX, och/ ell er direktiv 2006/66/EG artikel 20, Information till slutanvandarna, och bilaga II.

Denna produit fran MITSUBISHI ELECTRIC ar designad och tillverkad av material och komponenter med hög kvalitet som kan atervinnas och/eller ateranvändas. Denna symbol betyder att forbrukade elektriska och elektroniskaprodukter, batterier och ackumulatorer skall sorteras och hanteras separat frän hushallsavfall. Om det fi nns en kemisk beteckning tryckt under symbolen (Fig. 1) betyder det att batteriet erler ackumulatorn innehäller en tungmetall med en viss koncentration. Detta anges pa följande satt: Hg: kvicksilver (0,0005%), Cd: kadmium (0,002%), Pb: bly (0,004%) Inom den Europeiska Unionen fl nns det Separate insamlingsystem for begagnade elektriska och elektroniskaprodukter, batterier och ackumulatorer. Var vänlig lämnaenna produit, batterier och ackumulatorer hos din lokala mottagningsstation for avfall och atervinning. Var snäll och hjälp oss att bevara miljön vi lever i!

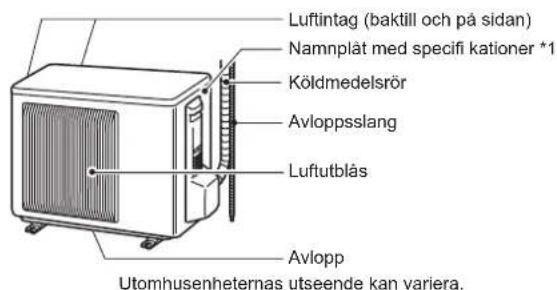

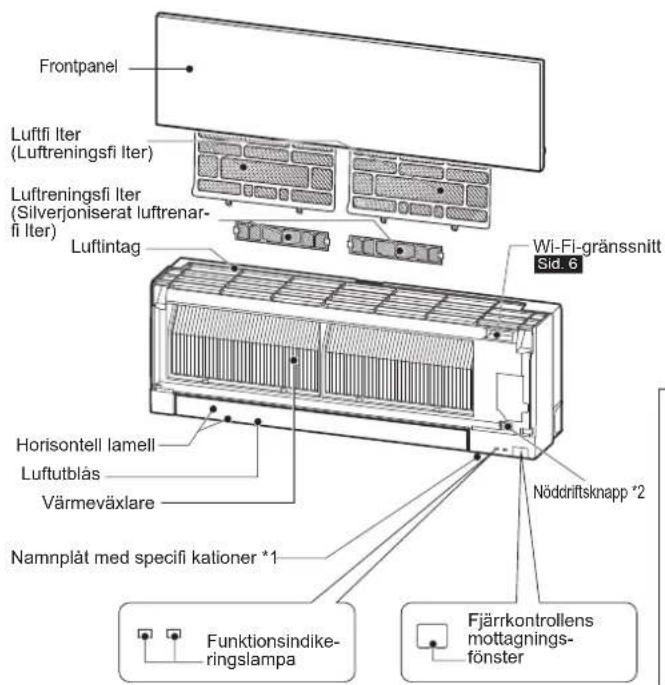

DELARNAS NAMN

Inomhusenhet Utomhusenhet

*1 År och manad für tillverkningen anges på namnplaten med specifi kationer.

2 När fjärrkontrollen inte kan användas...

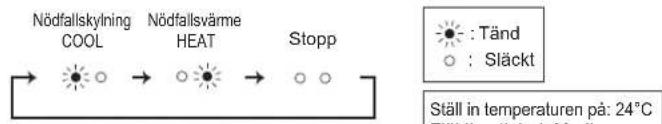

Nodfallsdriften aktiveras när du trycker pa noddriftsknappen (E.O. SW) pa inomhusenheten.
Varje gang E.O. SW trycks in andras driften pa foljande satt:

FÖRBEREDELSER FÖRE ANVÄNDNING

Färe användning: Sätt i vaggkontakten och/eller vrid på huvudströmbrytaren.

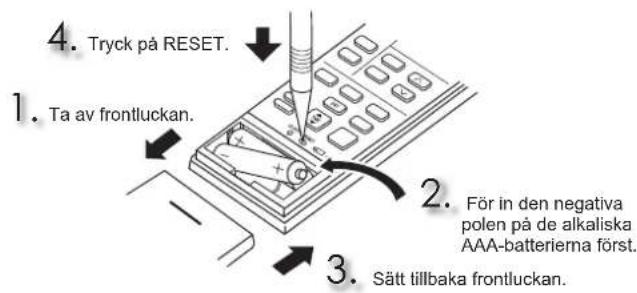

Montera fjärrkontrollens batterier

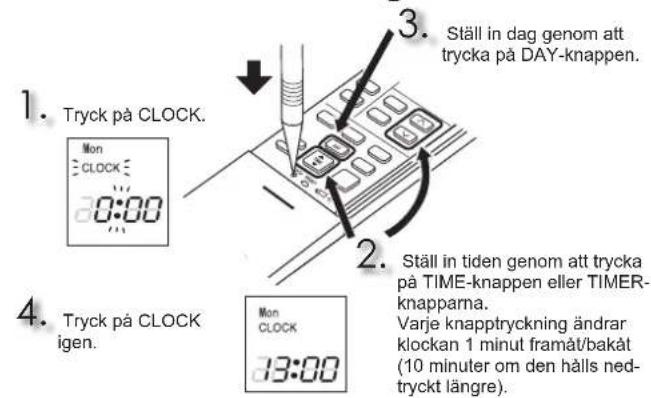

Ställ in aktuellt klockslag

FÖRBEREDELSER FÖRE ANVÄNDNING

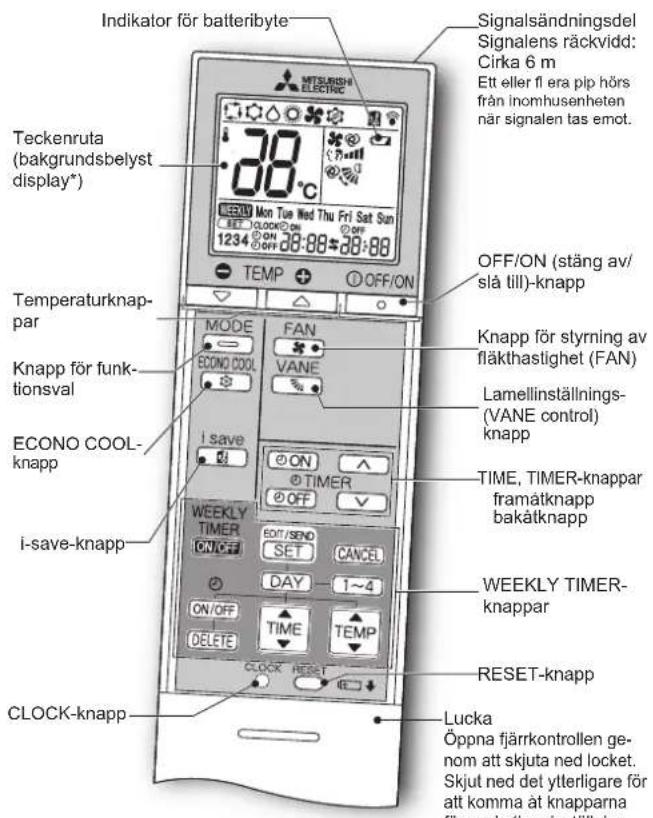

Fjarrkontroll

* Bakgrundsbelysningen aktiveras Near fjärkkontrollen används.
Bakgrundsbelysningen stängs av om fjärkkontrollen inte används på att tag.

Anvand bara fjarrkontrollen som medfoljer eheten. Anvand inte nagra andere fjarrkontroller. Om 2Clearer inomhusenheter installeras i narheten av varandra kanske den inomhusenhet som du inte avser att kora svarar pa fjarrkontrollens kommando.

Inställingsknapp TIME (klockslag), TIMER Äandra tiden framåt/bakåt

ON (ON-timer) : Enheten slas PÁ vid den installda tidpunkten. OFF-timer) : Enheten stängs AV vid den installda tidpunkten.

Tryck pa (framat) och (bakat) for att stalla in timerns tid.

WEEKLY TIMER-knappar

Tryck på https://t.co/012345678att aktivera veckotimerns installningslåge.

Tryck pa oeh for attvala installningsdag och nummer.

Tryck paa ON/OFF, tid och temperatur.

Tryck pa SET for att avsluta och overfora inställingen for veckotimern.

Tryck pa WEEKLY for att sla P A veckotimern. (Weds.)

WEEKLY Tryck pa TImER igen for att stanga AV veckotimern. (slocknar.)

OFF/ON (stäng av/sla till)-knapp

En enkel hamtningsfunktion gor att du kan hamta en foredragen (forinstalld) installing genom att trycka pa save knappen en gang. Du kan snabbt gà tillbaka till den fregäende installingen genom att trycka pa knappen igen.

ECONO COOL-knapp

Den aktuella temperaturen och luftströmmens riktning andras automatiskt av mikroprocessor.

RENGÖRING

Instruktioner:

• Slā ifrān strömmen ell er stäng av strömbrytaren fore rengöring.
• Se till att inte rora vid metalldelarna med handerna.
• Använd inte bensen, thinner, polermedel aller insetktsmedel.
• Använd bara utspädda milda rengöringsmedel.
• Använd ej skurborste, hard tvättsvamp aller liknande.

Den horisontella lamellen far ej blotlaggs erler skojjas.
- Använd inte vatten som ar varmare an 50^ .
- Utsatt inte delarna for direkt solljus, varme ell erld nar de skatorka.
- Rengör fläkten varsamt eftersom den kan spricka aller skadas annars.

Luftfilter (Luftreningsfilter)

Rengor varannan vecka

• Ta bort smuts genom att dammsuga aller skölja med vatten.
• Lat torka ordentlich i skugga naret hert har tvattats med vatten.

Frontpanel

Luftreningsfi Iter

(Silverjoniserat luftrenarfi Iter)

Var 3:e manad:

Avlagsna smuls med en dammsugare
När smuts inte kan tas bort med dammsugare:
- Blötlägg fi Itrt och dess ram i Ijummet vatten innan de sköljs.
Lat torka ordentligt i skugga after tvatt. Montera luftfi Itrets alla tungor.

Varje ar:

• Byt till enn'tt luftreningsfi iter for basta prestanda.
  Articlelnr. MAC-2370FT-B

Dra for att avlagsna fran luftfltret

Vik

Viktigt

Rengör fi litren regelbundet for basta prestanda och for att reducera stromforbrukningen.
- Smutsiga filter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mogelsvamp. Luftfl itren bor dafür rengoras varannan vecka.

1. Stang frontpaneler ordienttch try

2. Stang frontopanien ordinertig, den Iryck ställen som visas av pirma.

3. Rengör frontpanelen utan att ta loss den fran enheten.

• Torka med en torr, mjuk trasa. En särskild mjuk och torr duk medfoljer bara MSZ-EF**VGB.
• Använd den särskilda MJUKA OCH TORRA DUKEN. Artikelnummer

MAC-1001CL-E

Sank inte ned frontpanelen i vatten.

Viktigt

• Inomhusenhetens yta repas latt, därfor bör du inte gnugga pa den ell sla till den med ett hart foremäl. Hantera frontpanelen forsktigt nár den tas bort och sats till baka sa att den inte repas.
• Använd inte slipande rengöringsmedel, de kan repa inomhusenhetens yta.
• Fingeravtryck fastnar lätt på inomhusenhetens yta. Om fiŋgeravtrycken syns kan du försiktigt torka bort dem med en torr och mjk trasa.
  Folj anvisingarna om du anvander en duk impregnerad med kemikalier som fi nns i handeln.
• Lämna inte den främre panelen öppen under en langre tid.

Denna information ar baserad pa EU-regel Nr 528/2012

MODELLBETECKNING	Behandlung articlek (Namn på delama)	Aktiva substanser (CAS Nr.)	Egenskap	Bruksanvising (Säkerhetsinstruktioner)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTER	Silverzinkzeolit (130328-20-0) Silvernatriumvätezirkoniumfosfat (265647-11-8) 2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriell Antimögelmedel	Användenna Produkt i enlighet med bra克斯anvisingen och endast För avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从 Produkten.
MAC-2370FT-E FILTER Silverzinkzeolit (130328-20-0)			Antibakteriell	Användenna Produkt i enlighet med bra克斯anvisingen och endast För avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从 Produkten.

INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK)

Detta Wi-Fi-gransnitt kommunicerar statusinformationen och styr commande分红 MELCloud genom anslutting till inomhusenheten.

Obs:

• Anslut Wi-Fi-gransmittet till routern. Ta hjäpl av INSTALLLINGSMANUAL och SETUP QUICK REFERENCE GUIDE (INSTALLLINGSGUIDE MED SNABBREFERENS) som medfolj erheten.
• Gà till webplatsen nedan for attàsinställNGSMANUALEN. http://www.melcloud.com/Support
• For anvandarhandbok for MELCloud, gãll webbpilaten nedan. http://www.melcloud.com/Support

SPECIFICATIONER

Model	Aggregatets namn		— MSZ-EF25V(G)(H) MSZ-EF35VG(H) MSZ-EF42VGMSZ-EF50VG
	Inomhus		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Utomhus		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Funktion			Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme
Strömförsörning			~/N, 230 V, 50 Hz
Effekt		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Ingång		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Vikt	Inomhus	kg	11,5
	Utomhus	kg	—		31		34		35		40
Mängd kõldmedium (R32)		kg	—		0,62		0,74		0,74		1,05
IP-kod	Inomhus		IP 20
	Utomhus		—		IP 24
Tillätet övertryckdrifttryck	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Ljudnivã (SPL)	Inomhus (Super High/High/Med./Low/Tyst)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Utomhus	dB(A)	—		47	48	49	50	50	51	52	52

Specification for multianslutting inomhus FÖRORDNING (EU) 2016/2281

Model	Inomhus			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35 VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Effekt	Kyla	Kännbar	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Värme		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ingäng			kW	0,027	0,027	0,027	0,031	0,031	0,034
Ljudnivå (Ljudeffektnivå)	Super High/High/Med./ Low/Tyst		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Garanterat arbetsomrade

		Inomhus	Utomhus
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Kyla	Övre gråns	32°C DB23°C WB	46°C DB-	46°C DB-
	Undre gråns	21°C DB15°C WB	-10°C DB-	-10°C DB-
Värme	Övre gråns	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Undre gråns	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Torr lampa

WB: Vat lampa

Obs:

1. Markdata

Kylning - Inomhus: 27°C DB, 19°C WB

Ulomhus: 35°C DB

Uppvärnning - Inomhus: 20°C DB

Utomhus: 7^ DB, 6°C WB

1. Det fi nns inga specif kationer for en enkel EF18/22-enhet. Dessa inomhusmodeller ar enbart avsedda for anvandning i luftkonditioneringsystem med fI erena hender.

Kontakta en aterforsljare och/eller las i katalogen angaende specifi -

kationerna for multisystem.

Wi-Fi-gransnitt

Model	MAC-5771F2-E
Ingående spänning	DC 12,7 V (fràn inomhusenhet)
Effektörbrukning	MAX. 2 W
Storlek H×B×D (mm)	73,5×41,5×18,5
Vikt (g)	46 (inklusive kabel)
Effektività für sändare (MAX.)	20 dBm @IEEE 802.11b
RF-kanal	1 kanal - 13 kanaler (2 412 - 2 472 MHz)
Radioprotokoll	IEEE 802.11b/g/n (20)
Kryptering	AES
Autentisierung	WPA2-PSK
Programvaruversion	XX.00

For Forsakran om overensstammelse, gà till webbplatsen nedan.

Använd ej luftkonditioneringen, och kontakta din äterförsäljare i följande fall:

• När vatten lacker erler droppar fran inomhusenhelen.
• När indicatorlampan for drift blinkar.
• Om sakringen ohta lser ut.
• Signalen fran fjärnkontrollen tas inte emot i ett rum dar det fl nns ett elektronisk lysror av ON/OFF-type (fl uorescerande lampa/lysror av inverttyp osv.).
• Luftkonditioneringen kan vid drift stora radio- och TV-mottagningen. En signalforstarkare kan komma att behovas for den utrustning som stors.
  Nar onormala ljd hors.
  Nar det uppst ertt koldmedelsackage.

HCTPYKUN 3A E3OJIACHOCT

3HaueHn Ha cHMBOJHTe, NOKa3aHN Ha BbTpEHHOT TJIo H/HJH Ha BBHHOTO TJI0

Obs: Serienumret finns pa produits namnplat.

Bemärk: Serienummeret stär på produktets fabriksskit.

Obs: Serienumret finns pà produits námnpłat.
