BRUKSANVISNING 5B46P0260 BLAUPUNKT

6. Lågeblokering (låser lågen

4. Ugnsstegar (nivån anges på

väggen i ugnsutrymmet)

6. Lucklås (låser luckan medan

automatisk rengöring pågår och efteråt)

9. Identifieringsskylt (ska inte tas

För att sätta på ugnen genom att välja en funktion. Vrid till läget för att stänga av ugnen.

När ugnen är påslagen, tryck på knappen för att tända eller släcka ugnslampan.

För att komma till ugnsklockans inställningar, fördröjd start och timer. För att visa tiden när ugnen är avstängd.

För att ändra ugnsklockans inställningar.

Vrid för att välja önskad temperatur när manuella funktioner aktiveras.

Observera: Typen av vred kan variera beroende på modell. Om vreden är tryckaktiverade ska du trycka i mitten på vredet för att frigöra den från fästet. TACK FÖR ATT DU KÖPTE VÅR PRODUKT. Läs säkerhetsinstruktionerna noga innan du använder apparaten.

Används för att laga mat eller som stöd för formar, kakformar och andra ugnsfasta köksredskap.Används som ugnsplåt för att tillaga kött, sk, grönsaker, focaccia osv. eller placeras under gallret för att samla upp köttsaften.Används för att baka bröd och bakverk, men även för köttstekar, inbakad sk osv.För att underlätta att sätta in och ta ut tillbehör. * Finns endast på vissa modellerAntalet och typ av tillbehör kan variera beroende på modellen du köpt.Andra tillbehör kan köpas separat från eftermarknadstjänsten.SÄTTA IN GALLRET OCH ANDRA TILLBEHÖRSätt in gallret på önskad fals genom att hålla det något vinklat uppåt och lägga ned den upplyfta bakre delen (uppåtpekande) först.Låt det sedan glida vågrätt längs skenorna så långt in som möjligt.Övriga tillbehör, såsom bakplåten, ska föras in horisontellt genom att låta dem glida på skenorna.GLIDSKENOR OCH UGNSSTEGARInnan ugnen används ska man ta bort skyddstejpen [a] och sedan plastfilmen [b] från glidskenorna.TA BORT UTDRAGSSKENORNA [c]Dra i den nedre delen av glidskenan för att koppla loss de nedre krokarna (1) och dra glidskenorna uppåt så att de avlägsnas från de övre krokarna (2).SÄTTA TILLBAKA UTDRAGSSKENORNA [d]Häkta fast de övre krokarna på ugnsstegen (1) och tryck sedan den nedre delen av glidskenan mot ugnsstegen tills de nedre krokarna klickar fast (2).

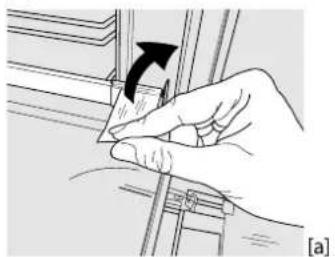

[c] [d]TA BORT OCH SÄTTA TILLBAKA SIDOSTEGARNA1. För att ta bort ugnsstegarna ska man ta ett stadigttag i ugnsstegens yttre del och dra den mot dig så att hållaren och de två inre tapparna lossnar från sätet.2. För att sätta tillbaka ugnsstegarna placerar mandem nära ugnsväggen och sätter först in de tvåtapparna i deras säten. Placera sedan den yttredelen nära dess säte, för in hållaren och tryckkraftigt mot ugnsväggen för att säkerställa attugnsstegen sitter fast ordentligt.139 FUNKTIONER

För att laga alla slags maträtter på en enda ugnsfals. RISING (JÄSNING) För att hjälpa söt eller salt deg att jäsa effektivt. Vrid termostatvredet till ikonen för att aktivera denna funktion. FORCED AIR (VARMLUFT) För samtidig tillagning av olika rätter som kräver samma temperatur på flera nivåer (maximalt tre). Denna funktion kan användas för att tillaga olika maträtter utan att aromer överförs mellan dem. PIZZA För att baka olika typer av bröd och pizza med olika storlek. Det är en bra idé att växla plats på bakplåtarna halvvägs genom tillagningen. ECO FORCED AIR (ECO FANLI HAVA) För att tillaga stekar och fyllda köttbitar på en enda plåt. Det undviks att maten torkar ut onödigt mycket tack vare en skonsam, intermittent luftcirkulation. När denna ECO-funktion används kommer lampan att vara släckt under tillagningen, men kan tändas igen genom att trycka på

GRILL För att grilla stekar, grillspett och korv, tillaga grönsaksgratäng eller rosta bröd. För att grilla kött rekommenderar vi att använda en långpanna för att samla upp köttsaften: placera långpannan på en av nivåerna under gallret och tillsätt 200 ml kranvatten. TURBO GRILL För att steka större köttbitar (lammlägg, rostbiff, kyckling). Vi rekommenderar att använda en långpanna för att samla upp köttsaften: placera långpannan på en av nivåerna under gallret och tillsätt 200 ml kranvatten. MAXI COOKING För att steka stora köttbitar (över 2,5 kg). Vi rekommenderar att du vänder köttet under tillagningen för att se till att båda sidorna blir jämnt brynta. Vi rekommenderar också att du öser benen ofta för att förhindra att de torkar ur alltför mycket. BREAD AUTO (BRÖD AUTO) Den här funktionen väljer automatiskt den idealiska temperaturen och bakningstiden för bröd. För bästa resultat följ noga receptet. Aktivera funktionen när ugnen har svalnat. Termostatvredet ska vara kvar i läget eftersom temperaturen ställs in automatiskt av funktionen. BAKVERK AUTO Den här funktionen väljer automatiskt den idealiska temperaturen och bakningstiden för kakor. Aktivera funktionen när ugnen har svalnat. Termostatvredet ska vara kvar i läget eftersom temperaturen ställs in automatiskt av funktionen.

FLEXIBELT RENGÖRINGSPAKET

SMARTCLEAN Eekten av ångan som släpps ut under detta specialrengöringsprogram med låg temperatur tillåter enkel borttagning av smuts och matrester. Aktivera ”Smart Clean”-rengöring genom att hälla 100 - 120 ml kranvatten på ugnsutrymmets botten och sedan vrida väljarvredet och termostatvredet till ikonen . Vi rekommenderar att använda funktionen i 35 minuter. Läget på ikonen motsvarar inte temperaturen som uppnås under rengöringen.

AUTOMATISK RENGÖRING - PYRO

För att eliminera matlagningsstänk med ett program med mycket hög temperatur. Aktivera denna funktion genom att vrida termostatvredet till

Ikonens position motsvarar inte den faktiska temperaturen som uppnås under rengöringscykeln. FÖRSTA GÅNGEN PRODUKTEN ANVÄNDS

Du kommer att behöva ställa in tiden när du slår på apparaten för första gången: Tryck på tills ikonen och de två siffrorna som anger timmen börjar blinka på displayen. Använd eller för att ställa in timmen och tryck på för att bekräfta. De två siffrorna för minuterna börjar blinka. Använd eller för att ställa in minuterna och tryck på för att bekräfta. Observera: När ikonen blinkar, till exempel efter långa strömavbrott, måste tiden återställas.

2. STÄLL IN STRÖMFÖRBRUKNINGEN

Som standard är ugnen programmerad att arbeta med en effekt högre än 3 kW (Hi). För att använda ugnen med en effekt som är kompatibel med ett hushållsnät på mindre än 2,9 kW (Lo), måste du ändra inställningarna. För att gå till ändringsmenyn, vrid väljarratten till och vrid sedan tillbaka den till . Tryck och håll kvar och i fem sekunder genast därefter. Använd eller för att ändra inställningen. Tryck140 och håll kvar i minst två sekunder för att bekräfta.

En ny ugn kan frigöra lukter som har lämnats kvar under tillverkningen: Detta är helt normalt. Innan du börjar laga mat rekommenderar vi därför att värma ugnen utan innehåll för att avlägsna eventuella lukter. Ta bort eventuell skyddskartong eller transparent film från ugnen och ta bort eventuella tillbehör inuti den. Värm ugnen till 250 °C i minst en timme. Ugnen måste vara tom när detta görs. Observera: Vi rekommenderar att vädra rummet efter att ha använt apparaten den första gången.

För att välja en funktion ska man vrida väljarratten till symbolen för önskad funktion: displayen tänds och en ljudsignal avges.

2. AKTIVERA EN FUNKTION

MANUELL För att starta den valda funktionen ska man vrida termostatratten för att ställa in önskad temperatur. Observera: Under tillagningen kan du byta funktion genom att vrida väljarratten eller justera temperaturen genom att vrida termostatratten. Funktionen startar inte om termostatvredet är i läget . Det går att ställa in tillagningstiden, tillagningens sluttid (bara om tillagningstiden ställs in) och en timer. JÄSNING För att starta "jäsnings"-funktionen, vrid termostatvredet till läget Jäsning (40 grader) och sätt funktionsvredet i läget Över/undervärme. Om ugnen är inställd på en annan temperatur startar inte funktionen. Observera: Det går att ställa in tillagningstiden, tillagningens sluttid (bara om tillagningstiden ställs in) och en timer.

3. FÖRUPPVÄRMNING OCH RESTVÄRME

När funktionen har startat avges en ljudsignal och ikonen blinkar på displayen för att ange att föruppvärmningsfasen har påbörjats. I slutet av denna fas avges en ljudsignal och ikonen har fast ljus på displayen för att ange att ugnen har uppnått inställd temperatur: Lägg då in maten i ugnen och börja tillagningen. Observera: Att placera maten i ugnen innan förvärmningen är klar kan ha en negativ inverkan på slutresultatet. Efter tillagningen, när funktionen är avaktiverad, kan det hända att ikonen fortsätter att visas på displayen även efter att kylfläkten har stängts av för att ange det finns restvärme i ugnsutrymmet. Observera: Tiden som det tar för att ikonen ska släckas varierar eftersom det beror på en rad faktorer, såsom omgivningstemperatur och vilken funktion som användes. Hur som helst ska produkten betraktas som avstängd när väljarvredets pekare står på “0”.

4. PROGRAMMERA TILLAGNINGEN

Du måste välja en funktion innan du kan programmera tillagningen. VARAKTIGHET Håll intryckt tills ikonen och “00:00” börjar blinka på displayen. Använd eller för att ställa in önskad tillagningstid och tryck sedan på för att bekräfta. Aktivera funktionen genom att vrida termostatratten till önskad temperatur: En ljudsignal avges och displayen talar om att tillagningen är klar. Observera: För att radera den inställda tillagningstiden ska du hålla intryckt tills ikonen börjar blinka på displayen. Använd sedan för att ställa in tillagningstiden på “00:00”. Denna tillagningstid inbegriper en föruppvärmningsfas.

När en tillagningstid har ställts in kan funktionen fördröjas genom att programmera dess sluttid: Tryck

tills ikonen och aktuell tid börjar blinka på displayen. Använd eller för att ställa in den tid som tillagningen ska avslutas vid och tryck på för att bekräfta. Aktivera funktionen genom att vrida termostatvredet till önskad temperatur: Funktionen förblir pausad tills den startar automatiskt efter den tid som har beräknats för att tillagningen ska vara klar vid inställd tid. Observera: För att radera inställningen ska du stänga av ugnen genom att vrida väljarratten till läge . Funktionen fördröjd start är inte tillgänglig för funktionerna Grill och Turbogrill.141 TILLAGNINGSTIDENS SLUT En ljudsignal avges och displayen talar om att funktionen är klar. Vrid väljarratten för att välja en annan funktion eller till för att stänga av ugnen. Observera: Om timern är aktiv kommer det att stå “END” omväxlande med återstående tid på displayen.

Detta alternativ kommer inte att avbryta eller programmera tillagningen, men tillåter dig att använda displayen som en timer, antingen medan en funktion är aktiv eller när ugnen är avstängd. Håll intryckt tills ikonen och “00:00” börjar blinka på displayen. Använd eller för att ställa in önskad tid och tryck på för att bekräfta. En ljudsignal avges när timern har slutat räkna ner den valda tiden. Anmärkningar: För att radera timern, håll intryckt tills ikonen börjar blinka. Använd sedan för att nollställa tiden till “00:00”.

6. AUTOMATISK RENGÖRINGSFUNKTION PYRO

Vidrör inte ugnen under pyro-rengöringen. Håll barn och djur på avstånd från ugnen under och efter pyro-programmet (tills rummet har vädrats klart). Ta bort alla tillbehör - inklusive ugnsstegarna - från ugnen innan funktionen aktiveras. Om ugnen är placerad under en spishäll måste du se till att gasbrännare och elplattor är avstängda medan rengöringsprogrammet körs. För bästa rengöringsresultat ska du torka bort den värsta smutsen med en fuktig svamp innan pyrolysfunktionen aktiveras. Undvik att aktivera pyrolysrengöringsfunktionen om det finns rester av kalk. Vi råder till att bara köra pyrolysfunktionen om det finns mycket smuts i apparaten eller om den avger dålig lukt under matlagning. För att aktivera den automatiska rengöringsfunktionen ska du vrida väljarratten och termostatratten till ikonen . Funktionen aktiveras automatiskt, luckan låses och lampan i ugnen släcks: På displayen visas återstående tid till funktionens slut omväxlande med texten “Pyro”. När programmet är klart förblir luckan låst tills temperaturen i ugnen har sjunkit till en säker nivå. Vädra rummet under och efter pyrolysprogrammet. ANMÄRKNINGAR

• Täck inte ugnens inre väggar med aluminiumfolie.

• Dra inte kokkärlen på ugnens botten eftersom detta kan skada emaljen.

• Lägg inte tunga vikter på luckan och håll dig inte fast i luckan.142 TILLAGNINGSTABELL RECEPT FUNKTIONER

TILLBEHÖR Galler Bakplåt på galler Bakplåt/Långpanna eller bakplåt på galler Långpanna/bakplåt Långpanna/Bakplåt med 200 ml vatten FUNCTIONS (FUNKTIONER) Över/undervärme Varmluft Pizza Grillhäll Turbogrill ECO VARMLUFT143 RECEPT FUNKTIONER

Rostat bröd 5' 250 2 - 6

Lammlägg, fläsklägg Ja 200 - 210 60 - 90 **

Kött och potatis Ja 190 - 200 45 - 100 ***

Fisk och grönsaker Ja 180 30 - 50 ***

Lasagne och kött Ja 200 50 - 100 ***

Komplett måltid: fruktpaj (nivå 5) / lasagne (nivå 3) / kött (nivå 1) Ja 180 - 190 40 - 120 ***

*Vänd maten efter halva tiden ** Vänd maten efter två tredjedelar av tiden (vid behov). *** Beräknad tid: Maten kan tas ut från ugnen vid olika tidpunkter beroende på hur du vill ha maten tillagad. TILLBEHÖR Galler Bakplåt på galler Bakplåt/Långpanna eller bakplåt på galler Långpanna/bakplåt Långpanna/Bakplåt med 200 ml vatten FUNCTIONS (FUNKTIONER) Över/undervärme Varmluft Pizza Grillhäll Turbogrill ECO VARMLUFT144

RENGÖRING OCH UNDERHÅLL

Se till att apparaten har svalnat innan du utför underhåll eller rengöring.Använd inte ångtvätt. Använd inte stålull, slipsvampar eller slipande/frätande rengöringsmedel, eftersom dessa kan skada apparatens ytor.Ha på dig skyddshandskar.Ugnen måste kopplas bort från elnätet innan du utför någon form av underhållsarbete. UTSIDAN Rengör ytorna med en fuktig trasa av mikrofiber. Om de är mycket smutsiga, tillsätt några droppar pH-neutralt rengöringsmedel. Torka med en torr duk.Använd inte frätande eller slipande rengöringsmedel. Om en produkt av denna typ av misstag skulle spillas på apparaten ska du omedelbart rengöra med en fuktig trasa av mikrofiber. INSIDAN

• Efter varje användning, låt ugnen svalna och rengörden sedan, helst medan den fortfarande är varm, föratt ta bort eventuella avlagringar eller fläckar somorsakas av matrester. För att torka eventuell kondenssom kan ha bildats efter tillagning av livsmedel medhögt vatteninnehåll ska du lämna luckan öppen ochsedan torka av med en trasa eller svamp.• Om det finns envist smuts på de inre ytorna råder vitill att köra det automatiska rengöringsprogrammetför bästa rengöringsresultat. Undvik att aktiverapyrolysrengöringsfunktionen om det finns rester avkalk. Ta bort kalkresterna enligt beskrivningen ovaninnan funktionen aktiveras.• Luckan kan lätt tas bort och sättas tillbaka för attrengöra glaset.• Rengör luckans glas med ett lämpligt flytanderengöringsmedel. TILLBEHÖR Blötlägg tillbehören i diskmedel blandat med vatten efter användning och hantera dem med ugnshandskar om de fortfarande är varma. Matrester kan avlägsnas med en diskborste eller svamp. TA AV OCH SÄTTA PÅ UGNSLUCKAN

1. För att ta bort luckan, öppna den helt och sänk

spärrarna tills de är i olåst läge.

2. Stäng luckan så långt det går.

Ta ett fast tag i luckan med båda händerna – håll intei handtaget.Ta helt enkelt av luckan genom att fortsätta attstänga den samtidigt som du drar den uppåt (a) tillsden lossnar från fästet (b).Lägg ned luckan på sidan på ett mjukt underlag.

3. Sätt tillbaka luckan genom att flytta den mot

ugnen, rikta in gångjärnens krokar i höjd med dessfästen och säkra den övre delen i fästet.

4. Sänk luckan och öppna den sedan helt.

Sänk spärrarna till deras ursprungliga läge: se till attdu sänker dem helt.

5. Försök att stänga luckan och kontrollera att den

är i linje med kontrollpanelen. Om den inte är det,upprepa stegen ovan.

1. Koppla bort ugnen från elnätet.2. Skruva av lampans kåpa, byt ut glödlampan ochskruva fast kåpan på lampan igen.3. Anslut ugnen till elnätet igen.Observera: Använd 25 W/230 V typ G9, T300 °C halogenlampor. Glödlampan som används i produkten är särskilt utformad för hushållsapparater och lämpar sig inte för allmän rumsbelysning i hemmet (EG-förordning 244/2009).Lamporna nns att köpa av vår kundservice. - Hantera inte glödlamporna med bara händerna eftersom dina ngeravtryck kan skada dem. Använd inte ugnen förrän lampkåpan har satts tillbaka på plats. ~60°

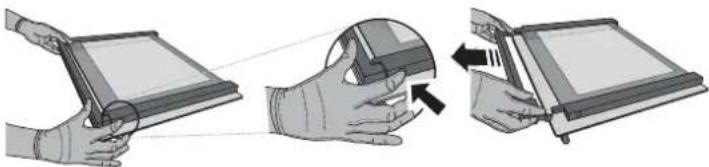

1. Efter att ta tagit av luckan och lagt ned den på

en mjuk yta med handtaget nedåt ska du trycka samtidigt på de två låsklämmorna och ta bort luckans övre kant genom att dra den mot dig.

2. Ta ett stadigt tag i det inre glaset med båda

händerna, lyft det uppåt och lägg ned det på en mjuk yta innan det rengörs.

3. Sätt tillbaka mellanglaset (markerat med “1R”)

innan det inre glaset sätts tillbaka: För att placera glasrutorna korrekt ska du se till att “R”-markeringen är synlig i det vänstra hörnet. Sätt först in glasets långsida med “R”-markeringen i hållarna och sänk det sedan till avsedd plats. Gör samma sak på båda glasrutorna.

4. Sätta tillbaka det övre hörnet: Ett klick anger när

den sitter korrekt. Se till att tätningen är säker innan luckan sätts tillbaka. FELSÖKNING

PROBLEM MÖJLIG ORSAK LÖSNING

Ugnen fungerar inte. Strömavbrott. Inte ansluten till elnätet. Kontrollera att spänningen kommer fram till eluttaget då ugnen är ansluten till elnätet. Stäng av ugnen och slå på den igen för att se om felet kvarstår. Displayen visar bokstaven "F" följt av ett nummer eller en bokstav. Ugnsfel. Kontakta närmaste kundservice och ange numret efter bokstaven ”F”. Displayen visar meddelandet “Hot” och den valda funktionen startar inte. Temperaturen är för hög. Låt ugnen svalna innan funktionen aktiveras. Välj en annan funktion. Displayen visar oklar text och verkar vara trasig. Ställ in ett annat språk. Kontakta närmsta eftermarknadsservice. När du kontaktar vår kundservice, ange koderna som står på produktens typskylt. XXXXXXXXXXXXXX Model: xxxXXXXxx ASSISTANSService Deutschland/Germany [e-mail] Österreich/Austria [e-mail] Niederlande/Netherlands [e-mail] Belgien/Belgium [e-mail] Schweden/Sweden [e-mail] Luxemburg/Luxembourg [e-mail] Schweiz/Switzerland [e-mail]
