MANUAL DE UTILIZADOR 5B46P0260 BLAUPUNKT

4. Guias de nível (o nível está

6. Bloqueio da porta(tranca a

porta durante e após a limpeza automática)

7. Resistência superior /grill

8. Resistência circular (não visível)

9. Placa de identificação (não

DESCRIÇÃO DO PAINEL DE CONTROLO

Para ligar o forno selecionando uma função. Para desligar o forno, rode o botão para a posição

Com o forno ligado, prima o botão para ligar ou desligar a lâmpada do compartimento do forno.

Para aceder às definições do tempo de cozedura, de início diferido e do temporizador. Para apresentar o tempo em que o forno está desligado.

Para aceder às definições do tempo de cozedura.

6. BOTÃO DO TERMÓSTATO

Rode o botão para selecionar a temperatura pretendida ao ativar as funções manuais.

Nota: O tipo de botão rotativo pode variar de acordo com o tipo de modelo. Se os botões rotativos são retráteis, pressione o centro do botão para libertá-lo. OBRIGADO POR COMPRAR O NOSSO PRODUTO. Leia as instruções de segurança com atenção antes de usar o aparelho.

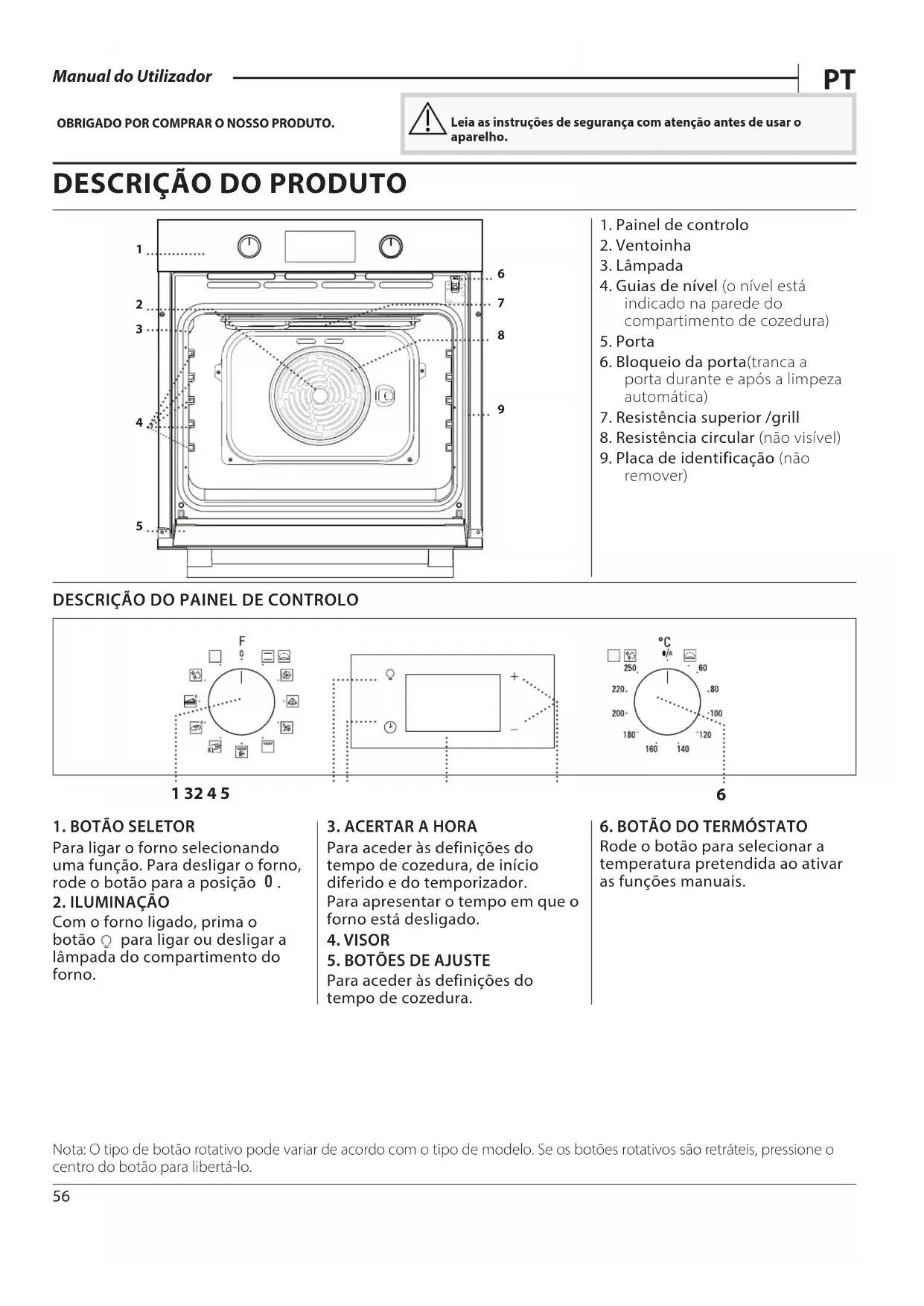

DESCRIÇÃO DO PRODUTO57

ACESSÓRIOS GRELHA METÁLICA TABULEIRO COLETOR * TABULEIRO PARA ASSAR *CALHAS DESLIZANTES*Adequadas para a cozedura de alimentos ou como suporte para frigideiras, formas para bolos e quaisquer outros itens adequados para fornos.Para utilização como tabuleiro para cozinhar carne, peixe, legumes, focaccia, etc., ou para recolher sucos quando posicionado por baixo da grelha metálica.Para a cozedura de todos os produtos de padaria e pastelaria, mas também para assados, peixe em papelote, etc. Para facilitar a inserção ou a remoção de acessórios. * Disponível apenas em determinados modelosO número e o tipo de acessórios pode variar de acordo com o modelo adquirido.Pode adquirir outros acessórios separadamente junto do Serviço Pós-venda.COMO INSERIR A GRELHA E OUTROS ACESSÓRIOSInsira a grelha metálica no nível pretendido, segurando-a e inclinando-a ligeiramente para cima; em seguida, pouse a parte traseira levantada (apontando para cima) primeiro.Faça-a deslizar na horizontal pelos corredores tanto quanto possível.Os restantes acessórios, como o tabuleiro para assar, devem ser inseridos na horizontal, fazendo-os deslizar pelas calhas deslizantes do forno.PRATELEIRAS DESLIZANTES E GUIAS DE NÍVELAntes de utilizar o forno, remova a fita adesiva de proteção [a] e, em seguida, remova a película de proteção [b] das corrediças.REMOÇÃO DAS CORREDIÇAS [c]Puxe a parte inferior da corrediça para desacoplar os ganchos inferiores (1) e puxe as corrediças para cima, removendo-as dos ganchos superiores (2).REINSTALAÇÃO DAS CORREDIÇAS [d]Fixe os ganchos superiores às guias de nível (1) e, em seguida, pressione a parte inferior das corrediças contra as guias de nível até que os ganchos inferiores estejam engatados e ouvir um clique (2).

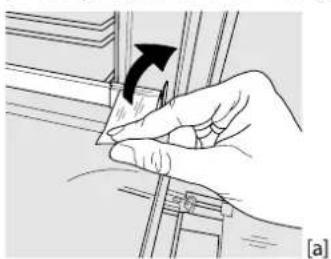

[c] [d]REMOVER E REPOR AS GUIAS DE NÍVEL1. Para retirar as guias de nível, segure a parteexterna da guia e puxe-a na sua direção de formaa extrair o suporte e os dois pinos internos doalojamento.2. Para reposicionar as guias de nível, posicione-as junto à cavidade e comece por inserir os doispinos nos seus alojamentos. De seguida, posicionea parte externa junto do seu alojamento, insirao suporte e pressione firmemente em direção àparede da cavidade de forma a garantir que a guiade nível se encontra devidamente presa.58 FUNCTIONS (FUNÇÕES) CONVENCIONAL Para cozinhar qualquer tipo de prato utilizando apenas um nível. LEVEDURA Para uma levedação eficaz de massas doces ou salgadas. Para ativar esta função rode o botão do termóstato para o respetivo ícone.

Para cozinhar alimentos diferentes que requerem a mesma temperatura de cozedura em diferentes prateleiras (máximo três) ao mesmo tempo. Esta função permite cozinhar alimentos diferentes sem transmitir odores de uns alimentos para os outros. PIZZA Para cozinhar diferentes tipos e formatos de pão e pizza. Recomendamos que troque a posição dos tabuleiros de assar a meio do processo de cozedura.

Para assar peças de carne/peças de carne recheadas num único nível. Evita-se que os alimentos sequem excessivamente, através de uma circulação de ar suave e intermitente. Quando esta função está a ser utilizada, a luz mantém-se apagada ao longo da cozedura, mas pode acender-se temporariamente, premindo

GRELHADOR Para grelhar bifes, espetadas, salsichas, gratinar legumes ou tostar pão. Ao grelhar carne, recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: posicione o tabuleiro em qualquer um dos níveis que se encontram abaixo da grelha e adicione 200 ml de água potável. TURBO GRILL Para assar peças de carne grandes (pernas, rosbife, frango). Recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: posicione o tabuleiro em qualquer um dos níveis que se encontram abaixo da grelha e adicione 200 ml de água potável. MAXI COZEDURA Para cozinhar pedaços grandes de carne (acima de 2,5 kg). Recomendamos que vire a carne durante a cozedura, para assegurar que fica uniformemente dourada de ambos os lados. Também recomendamos que regue a carne esporadicamente, para evitar que fique excessivamente seca. BREAD AUTO (PÃO AUTO) Esta função seleciona automaticamente a temperatura ideal e o tempo de cozedura para pães. Para obter os melhores resultados possíveis, siga cuidadosamente a receita. Ative esta função apenas quando o forno estiver frio. O botão do termóstato tem de permanecer na posição , uma vez que a temperatura é definida automaticamente pela função. PASTRY AUTO (PASTELARIA AUTO) Esta função seleciona automaticamente a temperatura ideal e o tempo de cozedura para bolos. Ative esta função apenas quando o forno estiver frio. O botão do termóstato tem de permanecer na posição , uma vez que a temperatura é definida automaticamente pela função.

SMARTCLEAN A ação do vapor libertado durante este ciclo de limpeza a baixa temperatura especial permite a fácil remoção de sujidade e resíduos de alimentos. Para ativar a função "Smart Clean", verta 100-120 ml de água potável no fundo do forno e, em seguida, rode o botão seletor e o botão do termóstato para o ícone . Recomenda-se que utilize a função durante 35 minutos. A posição do ícone não corresponde à temperatura atingida durante a limpeza.

LIMPEZA AUTOMÁTICA – LIMPEZA

PIROLÍTICA Para eliminar quaisquer salpicos resultantes da cozedura através de um ciclo de temperatura muito elevada. Para ativar esta função mova o botão do termóstato para

A posição do ícone não corresponde à temperatura real atingida durante o ciclo de limpeza.

Ao ligar o aparelho pela primeira vez, terá de definir a hora: Prima até que o ícone e os dois dígitos da hora comecem a piscar no visor. Utilize ou para acertar a hora e prima para confirmar. Os dois dígitos dos minutos começam a piscar. Utilize ou para definir os minutos e prima para confirmar. Nota: Quando o ícone está a piscar, por exemplo, durante cortes de energia prolongados, é necessário acertar a hora.

2. DEFINIR O CONSUMO DE POTÊNCIA

O forno está programado para funcionar com uma potência inferior a 3 kW ("Hi") por predefinição. Para utilizar o forno com uma potência que seja compatível com uma alimentação elétrica doméstica inferior a 2,9 kW ("Lo"), será necessário alterar as59 definições do mesmo. Para alterar as definições, aceda ao respetivo menu, rode o botão seletor para e, em seguida, rode-o novamente para . Logo de seguida, prima e durante os cinco segundos seguintes. Prima ou para alterar as definições e, em seguida, prima e mantenha premido durante, pelo menos, dois segundos para confirmar.

Um forno novo pode libertar odores residuais, resultantes do processo de fabrico: isto é perfeitamente normal. Assim, antes de começar a cozinhar alimentos, recomendamos que aqueça o forno, vazio, para eliminar eventuais odores. Remova do forno qualquer elemento de proteção em cartão ou película transparente e retire quaisquer acessórios do respetivo interior. Aqueça o forno até aos 250 °C durante uma hora, aproximadamente. Durante este período de tempo, o forno deverá estar vazio. Nota: É aconselhável arejar a cozinha após a primeira utilização do aparelho.

1. SELECIONAR UMA FUNÇÃO

Para selecionar uma função, rode o botão seletor para o símbolo da função que pretende selecionar: o visor acende-se e ouve-se um sinal sonoro.

2. ATIVAR UMA FUNÇÃO

MANUAL Para iniciar a função selecionada, rode o botão do termóstato para definir a temperatura requerida. Lembre-se: Durante a cozedura é possível e alterar a função rodando o botão seletor ou regular a temperatura rodando o botão do termóstato. A função só é iniciada se o botão do termóstato estiver na posição . Pode denir o tempo de cozedura, o tempo de m da cozedura (apenas se selecionar um tempo de cozedura) e um temporizador. LEVEDURA Para iniciar a função “Levedura”, rode o botão do termóstato para a posição de Levedura (40 graus) e coloque o botão da função na posição Convencional; Se o forno tiver uma temperatura diferente definida, a função não será iniciada. Nota: Pode denir o tempo de cozedura, o tempo de m da cozedura (apenas se selecionar um tempo de cozedura) e um temporizador.

3. PREAQUECIMENTO E CALOR RESIDUAL

Uma vez iniciada a função, é emitido um sinal sonoro e o ícone a piscar no visor indica que a fase de preaquecimento foi ativada. Terminada a fase de pré-aquecimento, é emitido um sinal sonoro e o ícone fixo no visor indicam que o forno atingiu a temperatura definida: nessa altura, coloque os alimentos no interior do forno e dê início à cozedura. Nota: Colocar os alimentos no forno antes de o pré-aquecimento estar concluído poderá ter um efeito adverso no resultado nal da cozedura. Terminada a cozedura e desativada a função, o ícone poderá permanecer visível no visor e a ventoinha de arrefecimento desliga-se, indicando a existência de calor residual no compartimento. Nota: O tempo após o qual o ícone é desativado varia, pois depende de uma série de fatores, como a temperatura ambiente e a função utilizada. Em qualquer caso, deverá considerar que o aparelho está desligado sempre que o ponteiro do botão seletor se encontre em “0”.

4. PROGRAMAR A COZEDURA

É necessário selecionar uma função antes de programar a cozedura. DURAÇÃO Mantenha o ícone premido até que o ícone e a indicação "00:00" comece a piscar no visor. Utilize ou para definir o tempo de cozedura pretendido e, em seguida, prima para confirmar. Ative a função rodando o botão do termóstato para a temperatura requerida: é emitido um sinal sonoro e o visor indica que a cozedura está concluída. Nota: Para cancelar o tempo de cozedura definido, mantenha premido o botão até que o ícone comece a piscar no visor e, em seguida, prima para repor o tempo de cozedura para "00:00". Este tempo de cozedura inclui uma fase de preaquecimento.

Após definir um tempo de cozedura, o início da função pode ser diferido, programando o tempo de fim: prima até que o ícone e a hora atual comecem a piscar no visor. Utilize ou para definir o tempo de fim da60 cozedura pretendido e, em seguida, prima para confirmar. Ative a função rodando o botão do termóstato para a temperatura requerida: a função irá permanecer em pausa até ser iniciada automaticamente após o período de tempo calculado para concluir a cozedura à hora programada. Lembre-se: Para cancelar a definição, desligue o forno rodando o botão seletor para a posição . A funcionalidade de atraso de arranque não está disponível para as funções Grill e Turbo Grill.

É emitido um sinal sonoro e o visor indica que a função está concluída. Rode o botão seletor para selecionar uma outra função ou para desligar o forno. Nota: Caso o temporizador esteja ativado, o visor indica a mensagem "END" alternada com o tempo restante.

5. PROGRAMAR O TEMPORIZADOR

Esta opção não interrompe, nem programa a cozedura mas permite-lhe utilizar o visor como temporizador, quer enquanto uma função está ativada, quer quando o forno está desligado. Mantenha o ícone premido até que os ícones e "00:00" e "00:00" comecem a piscar no visor. Utilize ou para definir o tempo pretendido e prima para confirmar. Quando o temporizador terminar a contagem decrescente do tempo programado, ouvir-se-á um sinal sonoro. Notas: Para cancelar o temporizador, mantenha premido o botão até que o ícone comece a piscar e, em seguida, utilize para repor o tempo para "00:00".

Não toque no forno durante o ciclo de limpeza pirolítica. Mantenha crianças e os animais afastados do forno durante e após a execução do ciclo de limpeza pirolítica (até a divisão ter arejado totalmente). Retire os acessórios do forno, incluindo as guias de nível, antes de ativar esta função. Se o forno estiver instalado por baixo de uma placa, assegure- se de que, durante a execução do ciclo de limpeza automática, os queimadores ou as placas elétricas estão desligados. Para obter os melhores resultados de limpeza, elimine a sujidade maior com uma esponja húmida antes de utilizar a função de limpeza pirolítica. Evite ativar o ciclo de limpeza pirolítica na presença de resíduos de calcário. Recomendamos a utilização da função de Limpeza pirolítica apenas se o aparelho estiver muito sujo ou libertar maus odores durante a cozedura. Para ativar a função de limpeza automática, rode o botão seletor e o botão do termóstato para o ícone . A função é ativada automaticamente, a porta tranca-se e a luz do interior do forno apaga-se: o visor apresenta o tempo restante até ao final da cozedura alternado com a mensagem "Limpeza pirolítica". Uma vez concluído o ciclo, a porta permanece trancada até que a temperatura no interior do forno tenha baixado para um nível seguro. Areje a divisão durante e após a execução de um ciclo de limpeza pirolítica. NOTAS

• Não tape o interior do forno com papel de alumínio.

• Nunca arraste panelas ou tachos pelo fundo do forno, uma vez que poderá danificar o revestimento de esmalte.

• Não colocar pesos pesados sobre a porta e não se agarrar à porta.61

ACESSÓRIOS Grelha metálica Forma para assar na grelha Tabuleiro para assar / tabuleiro coletor ou forma para assar na grelha Tabuleiro coletor / tabuleiro para assar Tabuleiro coletor/tabuleiro para assar com 200 ml de água FUNÇÕES Convencional Ar forcado Pizza Grelhador Turbo grill Eco Ar forcado62

PREAQUECI- MENTO TEMPERATURA (°C) DURAÇÃO (Min.) NÍVEL E ACESSÓRIOS Peixe no forno / em papelote (filetes, inteiro) Sim 170 - 190 30 - 45

Refeição completa: Tarte de frutas (nível 5) / lasanha (nível 3) / carne (nível 1) Sim 180 - 190 40 - 120 ***

*Vire o alimento a meio da cozedura **Vire o alimento quando atingir dois terços do tempo de cozedura (se necessário). *** Período de tempo estimado: Os alimentos podem ser retirados do forno quando o desejar, dependendo da preferência de cada um. ACESSÓRIOS Grelha metálica Forma para assar na grelha Tabuleiro para assar / tabuleiro coletor ou forma para assar na grelha Tabuleiro coletor / tabuleiro para assar Tabuleiro coletor/tabuleiro para assar com 200 ml de água FUNÇÕES Convencional Ar forcado Pizza Grelhador Turbo grill Eco Ar forcado63

LIMPEZA E MANUTENÇÃO

Assegure-se de que o forno arrefece antes de executar qualquer operação de manutenção ou limpeza.Não utilize produtos de limpeza a vapor.Não utilize palha de aço, esfregões abrasivos ou produtos de limpeza abrasivos/corrosivos, uma vez que estes podem danificar as superfícies do aparelho.Use luvas de proteção.O forno tem de ser desligado da rede elétrica antes da realização de qualquer tipo de trabalho de manutenção.

SUPERFÍCIES EXTERIORES

Limpe as superfícies com um pano de microfibra húmido. Se estiverem muito sujas, acrescente algumas gotas de detergente com um pH neutro. Termine a limpeza com um pano seco.Não utilize detergentes corrosivos ou abrasivos. Se algum destes produtos entrar inadvertidamente em contacto com as superfícies do aparelho, limpe imediatamente com um pano de microfibra húmido.

SUPERFÍCIES INTERIORES

• Após cada utilização, deixe que o forno arrefeçae limpe-o, de preferência enquanto estiver morno,para remover eventuais depósitos ou manchascausados por resíduos de alimentos. Para secarqualquer condensação que se tenha formado devidoà cozedura de alimentos com elevado teor de água,deixe o forno arrefecer completamente e limpe-ocom um pano ou uma esponja.• Em caso de sujidade persistente no interiordo forno, recomendamos a execução da funçãode limpeza automática para obter os melhoresresultados de limpeza. Evite ativar o ciclo de limpezapirolítica na presença de resíduos de calcário. Antesde ativar, realize uma limpeza do calcário de acordocom os procedimentos acima.• A porta pode ser removida facilmente e instaladanovamente para facilitar a limpeza do vidro.•Limpe o vidro da porta com um detergente líquidoadequado. ACESSÓRIOS Após a utilização, coloque os acessórios numa solução líquida de limpeza, manuseando-os com luvas adequadas para forno, caso ainda estejam quentes. Os resíduos de alimentos podem ser retirados com uma esponja ou escova de limpeza. REMOVER E VOLTAR A COLOCAR A PORTA

1. Para remover a porta, abra-a totalmente e baixe as

linguetas até ficarem na posição de desbloqueio.

2. Feche a porta tanto quanto possível.

Segure firmemente a porta com ambas as mãos – nãoa segure pela pega.Remova, simplesmente, a porta, continuando a fechá-la enquanto a puxa (a), simultaneamente, para cima,até se libertar do respetivo suporte (b).Coloque a porta de parte, apoiando-a sobre uma superfície macia.

3. Reponha a porta, deslocando-a na direção do

forno e alinhando os ganchos das dobradiças comos respetivos suportes, fixando a parte superior aossuportes.

4. Baixe a porta e, em seguida, abra-a totalmente.

Baixe as linguetas até à sua posição original: assegure-se de que as baixa totalmente.

5. Tente fechar a porta e assegure-se de que está

alinhada com o painel de controlo. Se não estiver,repita os procedimentos acima.

SUBSTITUIR A LÂMPADA

1. Desligue o forno da fonte de alimentação elétrica.2. Desaperte a cobertura da lâmpada, substitua alâmpada e aperte novamente a cobertura da mesma.3. Ligue o forno novamente à fonte de alimentaçãoelétrica.Nota: Utilize lâmpadas de halogéneo 25 W/230 V tipo G9,T300 °C. A lâmpada utilizada no produto foi especicamenteconcebida para eletrodomésticos e não é adequada para a iluminação geral de divisões da casa (Regulamento CE 244/2009).As lâmpadas estão disponíveis no nosso Serviço Pós-Venda. - Não manuseie as lâmpadas com as mãos desprotegidas,uma vez que as suas impressões digitais podem danicá-las.Não utilize o forno até que a cobertura da lâmpada tenha sidoreposta. ~60°

1. Após remover a porta e pousá-la sobre superfície

suave, prima simultaneamente os dois grampos de retenção e remova a extremidade superior da porta, puxando-a na sua direção.

2. Levante e segure firmemente o vidro interior com

ambas as mãos, removendo-o e colocando-o sobre uma superfície suave antes de proceder à sua limpeza.

3. Reinstale o painel intermédio (com a marca "1R")

antes de instalar o painel interior: Para posicionar os painéis de vidro corretamente, certifique-se de que é possível visualizar a marca "R" no canto esquerdo. Insira primeiro a parte mais longa do vidro com a indicação "R" nos suportes e, em seguida, baixe-a até à posição correta. Repita esta procedimento para ambos os painéis de vidro.

4. Instale novamente a extremidade superior:

irá ouvir um clique, indicando que está bem posicionado. Certifique-se de que a vedação está segura antes de montar novamente a porta.

RESOLUÇÃO DE PROBLEMAS

PROBLEMA CAUSA POSSÍVEL SOLUÇÃO

O forno não está a funcionar. Corte de energia. Desativação da rede elétrica. Verifique se existe energia elétrica proveniente da rede e se o forno está ligado à tomada elétrica. Desligue e reinicie o forno, para verificar se o problema ficou resolvido. O visor apresenta a letra "F", seguida de um número ou uma letra. Falha do forno. Contacte o seu Serviço Técnico de Pós- Venda mais próximo e indique o número que acompanha a letra "F". O visor apresenta a mensagem "Hot" (Quente) e a função selecionada não é iniciada. Temperatura demasiado alta. Deixe o forno arrefecer antes de ativar a função. Selecione uma outra função. O monitor mostra um texto pouco claro e parece estar partido. Definir outro idioma. Contacte o Centro de Assistência Pós-venda ao Cliente mais próximo. Quando contactar o nosso Centro de Assistência, indique os códigos indicados na placa de identicação do seu produto. XXXXXXXXXXXXXX Model: xxxXXXXxx SUPORTE65
