BRUGSANVISNING 5B46P0260 BLAUPUNKT

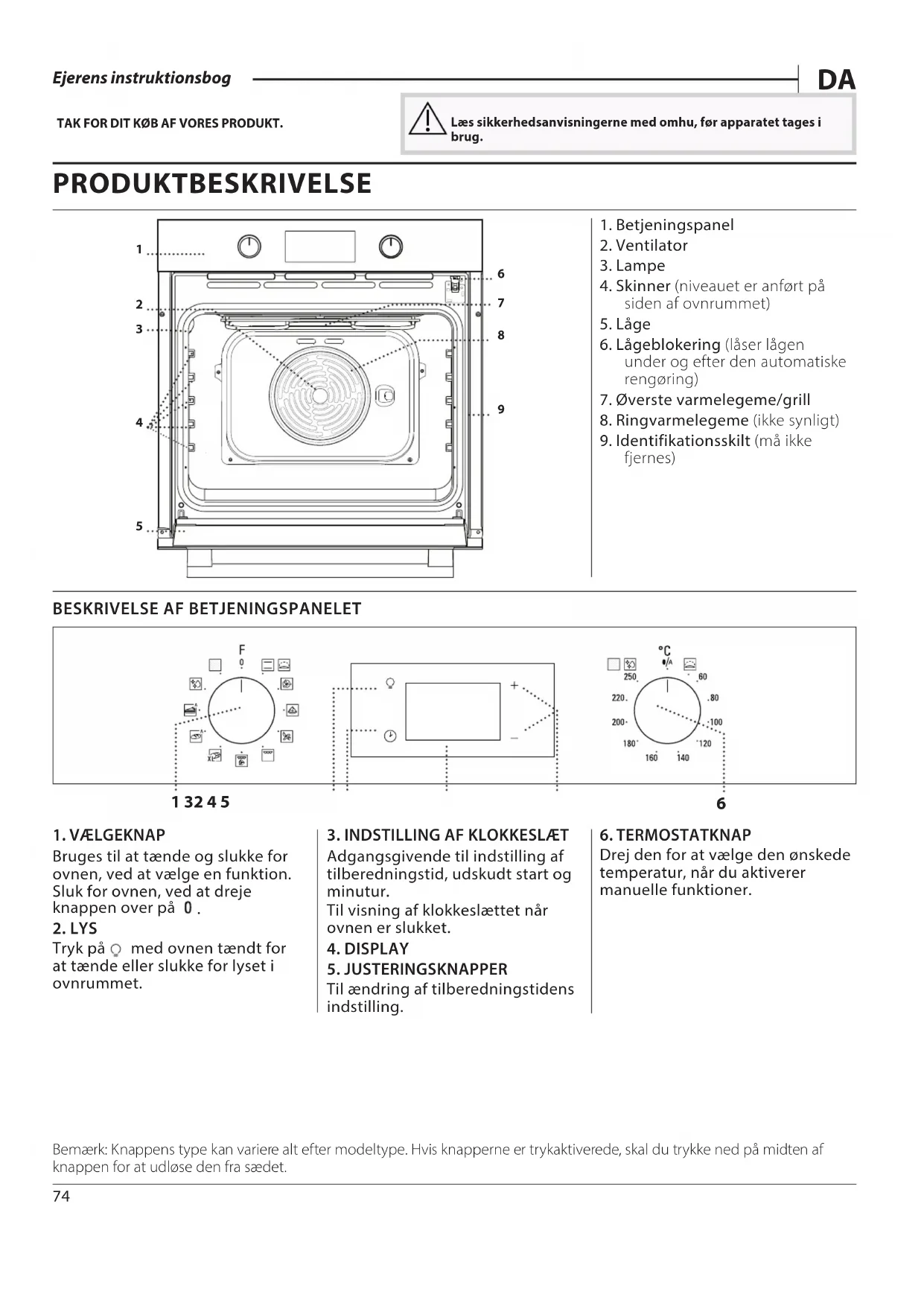

Ejerens instruktionsbog

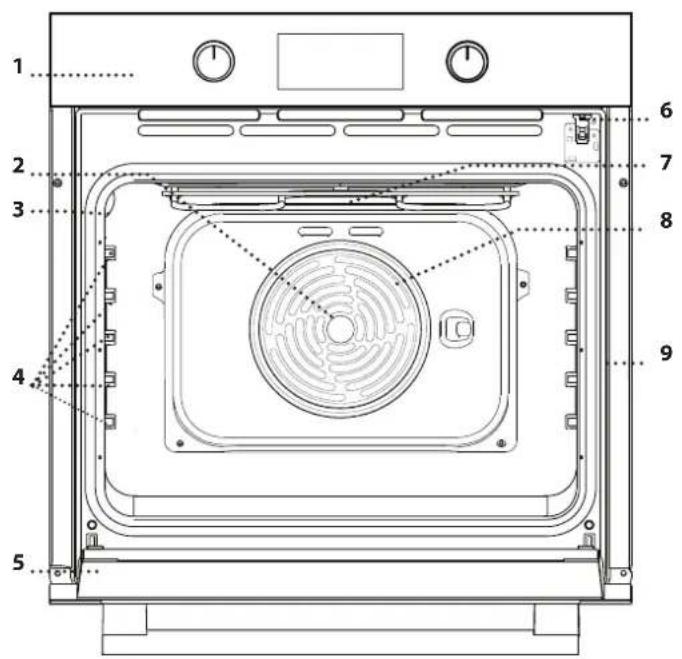

4. Skinner (niveauet er anført på

under og efter den automatiske rengøring)

7. Øverste varmelegeme/grill

8. Ringvarmelegeme (ikke synligt)

9. Identifikationsskilt (må ikke

Bruges til at tænde og slukke for ovnen, ved at vælge en funktion. Sluk for ovnen, ved at dreje knappen over på

Tryk på med ovnen tændt for at tænde eller slukke for lyset i ovnrummet.

3. INDSTILLING AF KLOKKESLÆT

Adgangsgivende til indstilling af tilberedningstid, udskudt start og minutur. Til visning af klokkeslættet når ovnen er slukket.

Til ændring af tilberedningstidens indstilling.

Drej den for at vælge den ønskede temperatur, når du aktiverer manuelle funktioner.

Bemærk: Knappens type kan variere alt efter modeltype. Hvis knapperne er trykaktiverede, skal du trykke ned på midten af knappen for at udløse den fra sædet. TAK FOR DIT KØB AF VORES PRODUKT. Læs sikkerhedsanvisningerne med omhu, før apparatet tages i brug. PRODUKTBESKRIVELSE75 TILBEHØR RIST DRYPBAKKE * BRADEPANDE * GLIDESKINNER *Anvendes til tilberedning af mad eller som understøtning til pander, kageforme og andre ovnfaste kogegrej.Anvendes som bradepande til tilberedning af kød, sk, grøntsager, focaccia, etc. eller anbragt under risten til at opsamle saften fra madlavningen.Anvendes til at tilberede brød og tærter, men også til stege, sk i fad, etc.Til at fremme isætning eller udtagning af tilbehør. * Findes kun på visse modellerAntallet og typen af tilbehør kan variere afhængigt af, hvilken model der er købt.Yderligere tilbehør kan købes separat hos Kundeservice.INDSÆT OVNRIST OG ANDET TILBEHØRSæt risten i den ønskede ribbe ved at holde en smule på skrå, så bagsiden med den hævede del (vendt opad) anbringes først.Skub den herefter vandret ind langs glideskinnerne og helt i bund.Andet tilbehør, så som bradepanden, skal sættes vandret i, og skubbes på glideskinnerne.UDTRÆKSHYLDER OG STYRESKINNERFjern den beskyttende tape [a] før ovnen tages i brug og aftag herefter den beskyttende folie [b] på glideskinnerne.UDTAGNING AF GLIDESKINNERNE [c]Træk den nedre del af glideskinnen for at frakoble de nedre kroge (1) og træk glideskinnerne opad så de løftes fri af de øvre kroge (2).GENMONTERING AF GLIDESKINNERNE [d]Sæt de øvre kroge fast på rillerne (1) og tryk herefter den nedre del af glideskinnerne imod rillerne indtil de nedre kroge klikker (2).

[c] [d]FJERN OG ISÆT SKINNERNE1. Rillerne kan tages ud ved at tage forsvarligt fat omden ydre del af skinnen og trække den mod digselv så understøtningen og de to interne stiftertrækkes ud af sædet.2. Rillerne genmonteres ved at anbringe dem vedovnrummet og starte med at sætte de to stifteri deres sæder. Placér herefter den udvendige delved dets sæde, indsæt understøtningen og trykmed fast hånd i retning af siden af ovnrummet, forat være sikker på at rillen er forsvarligt fastgjort.76 FUNKTIONER OVER/UNDERVARME Til tilberedning af enhver ret på en enkelt ribbe. HÆVER For at hjælp sødet eller salt dej med at hæve effektivt. Drej termostatknappen over på ikonet, for at aktivere denne funktion. VARMLUFT Til tilberedning af forskellige retter, der kræver samme tilberedningstemperatur samtidigt på flere (maks. tre) niveauer. Denne funktion kan anvendes til tilberedning af forskellige retter, uden at lugten overføres fra den ene til den anden. PIZZA Til bagning af forskellige typer og størrelser af brød og pizza. Det er en god ide at bytte om på bagepladernes placering, når halvdelen af tilberedningstiden er gået. ØKO VARMLUFT Til tilberedning af stege og farserede stegte stykker på en enkelt plade. Overdreven udtørring af maden forebygges af en let, intermitterende luftcirkulation. Når denne ØKO-funktion er i brug, er lyset slukket under hele tilberedningen, men kan tændes igen ved at trykke på

GRILL Til grillstegning af bøffer, grillspyd og pølser, gratinering af grøntsager eller brødristning. Vi anbefaler at bruge en drypbakke til at opsamle safterne fra tilberedningen, når der grilles kød: Anbring bakken på en af rillerne under risten og hæld 200 ml drikkevand heri. TURBO GRILL Til stegning af store kødstykker (køller, oksesteg, kylling). Vi anbefaler at bruge en drypbakke til at opsamle safterne fra tilberedningen: Anbring bakken på en af rillerne under risten og hæld 200 ml drikkevand heri. MAXI COOKING ( MAXI TILBEREDNING) Til tilberedning af store kødstykker (over 2,5 kg). Vi anbefaler at vende kødet under tilberedningen for at sikre, at det brunes jævnt på begge sider. Vi anbefaler ligeledes at dryppe kødstykket hyppigt for, at det ikke skal blive for tørt. BREAD AUTO (BRØD AUTO) Denne funktion vælger automatisk den ideelle temperatur og bagetid til brød. Følg opskriften med omhu, for at opnå de bedste resultater. Ovnen skal være kold, når funktionen aktiveres. Termostatknappen skal forblive i -position, da temperaturen indstilles automatisk af funktionen.

Denne funktion vælger automatisk den ideelle temperatur og bagetid til kager. Ovnen skal være kold, når funktionen aktiveres. Termostatknappen skal forblive i -position, da temperaturen indstilles automatisk af funktionen. FLEXI CLEAN-PAKKE SMARTCLEAN Dampvirkningen under denne specielle rengøringscyklus med lav temperatur gør, at snavs og madrester nemt kan ernes. Rengøringsfunktionen “Smart Clean” aktiveres ved at hælde 100-120ml drikkevand i bunden af ovnen og herefter dreje vælgeknappen og termostatknappen over på ikonet . Det er bedst at anvende funktionen i 35'. Ikonets position svarer ikke til den oparbejdede temperatur under rengøringen.

AUTOMATISK RENGØRING - PYRO

Til eliminering af stænk fra tilberedningen ved hjælp af en cyklus med en meget høj temperatur. For at aktivere denne funktion skal du flytte termostatknappen til

Ikonets position svarer ikke til den reelle temperatur, der opnås under rengøringscyklussen. FØRSTEGANGSBRUG

1. INDSTILLING AF KLOKKESLÆT

Det er nødvendigt, at indstille klokkeslættet første gang, man tænder for apparatet: Tryk på indtil ikonet og timernes to cifre begynder at blinke på displayet. Benyt eller til at indstille timetallet, og tryk på for at bekræfte. Minutternes to cifre begynder at blinke. Benyt eller til at indstille minutterne, og tryk på for at bekræfte. Bemærk: Når ikonet blinker, for eksempel efter et længerevarende strømsvigt, vil du skulle genindstille klokkeslættet.

2. INDSTIL EFFEKTFORBRUGET

Som standard er ovnen programmeret til at virke med en strøm på over 3 kW (Hi). Du skal ændre indstillingerne, for at kunne bruge ovnen med en strøm, som er kompatibel med en husholdningsstrømforsyning på under 2,9 kW (Lo). Menuen åbnes ved at dreje vælgeknappen over på og herefter tilbage på . Tryk og hold og trykket straks herefter i fem sekunder.77 Brug eller til at ændre indstillingen og tryk og hold derefter trykket i mindst to sekunder, for at bekræfte.

En ny ovn kan udsende lugte, som er blevet tilovers fra fremstillingen: det er helt normalt. Det anbefales derfor at varme ovnen tom for at fjerne eventuelle lugte, før du begynder at tilberede maden. Fjern eventuelt beskyttende pap eller transparent film fra ovnen, og tag alt tilbehøret ud. Opvarm ovnen til 250 °C i cirka en time. Ovnen skal være tom i dette tidsrum. Bemærk: Det anbefales at udlufte rummet, efter du bruger apparatet for første gang. DAGLIG BRUG

Drej vælgeknappen over på symbolet for den ønskede funktion, for at vælge den: Displayet vil tænde og der lyder et signal.

2. AKTIVERING AF EN FUNKTION

MANUEL Drej termostatknappen for at indstille den ønskede temperatur og starte den valgte funktion. Bemærk: Under tilberedningen kan man ændre funktionen, ved at dreje på vælgeknappen, eller justere temperaturen, ved at dreje på termostatknappen. Funktionen starter ikke, hvis termostatknappen er på -position. Du kan indstille tilberedningens varighed, tilberedningens afslutningstidspunkt (kun hvis du indstiller en varighed) og et minutur. HÆVNING For at starte funktionen "Dejhævning" skal du dreje termostatknappen til dejhævningsposition (40 grader) og sætte funktionsknappen i over-/ undervarmeposition; hvis ovnen er indstillet på en anden temperatur, vil funktionen ikke starte. Bemærk: Du kan indstille tilberedningens varighed, tilberedningens afslutningstidspunkt (kun hvis du indstiller en varighed) og et minutur.

3. FORVARMNING OG RESTERENDE VARME

Når funktionen starter vil der lyde et signal og et blinkende ikon på displayet angiver, at forvarmningsfasen er aktiveret. Ved afslutningen af denne fase lyder der et signal og det konstant tændte ikon på displayet vil vise, at ovnen har oparbejdet den indstillede temperatur: Stil nu retten i ovnen og start tilberedningen. Bemærk: Hvis du sætter retten i ovnen, inden forvarmningener afsluttet, kan det endelige resultat blive påvirket negativt. Efter tilberedning og med inaktiveret funktion vil ikonet muligvis stadig være synligt på displayet, selv efter at afkølingens blæser er stoppet, for at vise, at der er resterende varme i ovnrummet. Bemærk: Tiden der går før ikonet slukker varierer, fordi den afhænger af en række faktorer såsom omgivelsestemperatur og den anvendte funktion. Produktet skal under alle omstændigheder betragtes som værende slukket, når vælgeknappens står på “0”.

4. PROGRAMMERING AF TILBEREDNING

Du skal vælge en funktion, før du kan begynde at programmere tilberedningen. VARIGHED Hold trykket indtil ikonet og “00:00” begynder at blinke på displayet. Anvend eller til at indstille den ønskede tilberedningstid og tryk herefter på for at bekræfte. Aktivér funktionen ved at dreje termostatknappen over på den ønskede temperatur: Der lyder et hørbart signal og displayet vil angive, at tilberedningen er fuldført. Bemærk: Du kan slette den indstillede tilberedningstid ved at holde trykket indtil ikonet begynder at blinke på displayet; brug herefter til at nulstille tilberedningstiden til “00:00”. Denne tilberedningstid omfatter en forvarmningsfase.

PROGRAMMERING AF TILBEREDNINGENS

SLUTTID/ UDSKUDT START Efter indstilling af en tilberedningstid kan funktionens start udskydes ved at programmere sluttiden: Tryk på indtil ikonet og det nuværende klokkeslæt begynder at blinke på displayet. Brug eller til at indstille det tidspunkt, du ønsker, at madlavningen skal slutte på, og tryk på for at bekræfte. Aktivér funktionen ved at dreje termostatknappen til den ønskede temperatur: Funktionen forbliver i pausetilstand indtil den starter automatisk efter den beregnede periode for at tilberedningen slutter på det tidspunkt, du har indstillet. Bemærk: Sluk for ovnen ved at dreje vælgeknappen over på positionen , for at annullere indstillingen.78 Funktionen Udskudt start står ikke til rådighed for Grill og Turbo Grill funktionerne. ENDT TILBEREDNING Der lyder et hørbart signal og displayet vil angive, at funktionen er færdig. Drej på vælgeknappen, for at vælge en anden funktion, eller over på positionen “ ”, for at slukke ovnen. Bemærk: Hvis minuturet er aktiveret viser displayet “END” skiftevis med den tilbageværende tid.

5. INDSTILLING AF MINUTURET

Denne funktion hverken afbryder eller programmerer tilberedningen, men lader dig bruge displayet som et minutur, enten under en aktiv funktion eller når ovnen er slukket. Hold trykket indtil ikonet og “00:00” begynder at blinke på displayet. Anvend eller til at indstille den ønskede tid og tryk på , for at bekræfte. Der lyder et signal, når minuturet er færdig med nedtællingen til det valgte tidspunkt. Bemærk: Minuturet nulstilles ved at holde trykket indtil ikonet begynder at blinke; brug herefter til at nulstille tiden til “00:00”.

6. AUTOMATISK RENGØRINGSFUNKTION – PYRO

Rør ikke ved ovnen under pyrolysecyklussen. Hold børn og dyr på afstand af ovnen under og efter Pyrolysecyklussen (indtil rummet er blevet udluftet). Tag alt tilbehør - inklusiv styreskinnerne - ud af ovnen før funktionen aktiveres. Hvis ovnen er installeret under en kogesektion, skal du kontrollere, at blussene eller kogepladerne er slukkede under selvrensningscyklussen. For at opnå et optimalt resultat skal det værste snavs fjernes med en fugtig klud, før Pyro-funktionen anvendes. Undgå at aktivere pyrolysecyklussen hvis der er rester af kalksten. Vi anbefaler kun at køre pyrolysefunktionen hvis apparatet er meget snavset eller der er en ubehagelig lugt under tilberedningen. Drej vælgeknappen og termostatknappen over på ikonet , for at aktivere den automatiske rengøringsfunktion. Funktionen aktiveres automatisk, lågen blokeres og lyset inde i ovnen slukker: Displayet viser skiftevis den tilbageværende tid og “Pyro”. Når cyklussen er fuldført, forbliver lågen blokeret indtil temperaturen inde i ovnen er faldet til et sikkert niveau. Udluft rummet under og efter en pyrolysecyklus. BEMÆRK

• Beklæd ikke ovnen indvendigt med alufolie.

• Træk aldrig gryder og pander hen over bunden af ovnen, da de kan ødelægge belægningen.

• Stil ikke tunge genstande på lågen, og brug ikke lågen som holdepunkt.79 TILBEREDNINGSTABEL OPSKRIFT FUNKTION FORVARM- NING TEMPERATUR (°C) VARIGHED (Min) NIVEAU OG TILBEHØR Kager med hævemiddel Ja 170 30 - 50

Lam / kalv / okse / kød 1 kg Ja 190 - 200 80 - 110

Flæskesteg med svær 2 kg Ja 180 - 190 110 - 150

Ristet brød 5' 250 2 - 6

Kød og kartofler Ja 190 - 200 45 - 100 ***

Lasagne og kød Ja 200 50 - 100 ***

Fuldt måltid: frugttærte (niveau

Spidstegt kød / farserede stegte stykker - 170 - 180 100 - 150

*Vend maden, når halvdelen af tilberedningstiden er gået **Vend maden, når 2/3 af tilberedningstiden er gået (om nødvendigt). *** Forventet varighed: Retterne kan tages ud af ovnen på forskellige tidspunkter afhængig af personlig præference. TILBEHØR Rist Bageform på risten Bradepande / Dryppebakke eller bageform på risten Drypbakke / Bradepande Dryppebakke / Bradepande med 200 ml vand FUNCTIONS (FUNKTIONER) Over/underv. Varmluft Pizza Grill Turbo grill Øko varmluft81

RENGØRING OG VEDLIGEHOLDELSE

Sørg for, at ovnen er kold, inden du foretager vedligeholdelse eller rengøring.Brug aldrig damprensere.Brug ikke ståluld, skuremidler eller slibende/ætsende rengøringsmidler, da disse kan beskadige apparatets overflader.Brug beskyttelseshandsker.Ovnens strømforsyning skal afbrydes før enhver form for vedligeholdelse. UDVENDIGE OVERFLADER Rengør overfladerne med en fugtig klud af mikrofibre. Tilføj et par dråber neutralt rengøringsmiddel, hvis de er meget snavsede. Tør efter med en tør klud.Brug aldrig ætsende rengøringsmidler eller slibemidler. Hvis et af ovennævnte produkter uforvarende kommer i kontakt med apparatet, skal det straks rengøres med en fugtig klud af mikrofibre. INDVENDIGE OVERFLADER

• Efter hver brug, skal ovnen afkøle og så rengøres,fortrinsvist, når den stadig er lun for at fjerneeventuelle aflejringer eller pletter, der skyldesmadrester. Lad ovnen køle helt af og tør den så meden klud eller svamp, for at fjerne eventuel kondens,der måtte være skabt af tilberedning af mad med ethøjt vandindhold.• Hvis der er genstridigt snavs på de indreflader, anbefales det at køre den automatiskerengøringsfunktion, for at opnå optimalerengøringsresultater. Undgå at aktiverepyrolysecyklussen hvis der er rester af kalksten.Rengør for kalksten som beskrevet i det ovenstående,før den aktiveres.• Lågen kan nemt tages af og sættes på igen, for atlette rengøring af glasruden.• Anvend et velegnet flydende rengøringsmiddel tilrengøring af ruden i ovndøren. TILBEHØR Vask altid tilbehøret i en opvaskemiddelopløsning efter brug. Brug ovnhandsker, hvis tilbehøret stadig er varmt. Madrester fjernes let med en opvaskebørste eller en svamp.

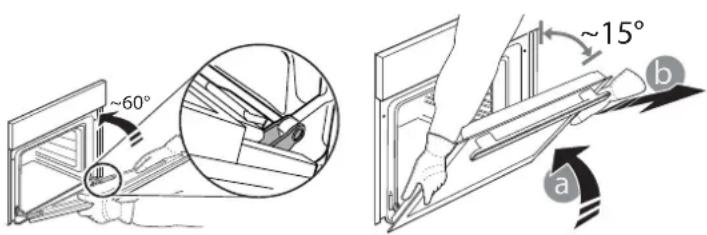

AFTAGNING OG GENMONTERING AF LÅGEN

1. For at fjerne lågen skal du åbne den helt, og

sænke spærhagerne, indtil de er i ulåst position.

2. Luk lågen så meget som muligt.

Tag ordentligt fat om lågen med begge hænder – tagikke fat i håndtaget.Fjern lågen ved ganske enkelt at fortsætte med atlukke den, mens du samtidigt trækker den opad (a),indtil, den frigøres fra lejet (b).Læg lågen på den ene side på en blød overflade.

3. Genmonter lågen ved at flytte den hen imod

ovnen og lade hængslernes kroge flugte med dereslejer og fastgøre den øverste del på lejet.

4. Skub lågen nedad og åbn den herefter helt op.

Skub fæsteelementerne tilbage i deres oprindeligeposition: sørg for, at du sænker dem helt ned.

5. Prøv at lukke lågen og kontrollér at den står

på linje med betjeningspanelet. Hvis det ikke ertilfældet, skal du gentage ovenstående trin..

UDSKIFTNING AF PÆREN

1. Tag stikket ud af stikkontakten.2. Skru skærmen af lyspunktet, udskift pæren og skruskærmen på lyspunktet igen.3. Sæt stikket i stikkontakten igen.Bemærk: Brug 25 W/230 V type G9, T300 °C halogenpærer. Pæren i produktet er specielt designet til husholdningsapparater og er ikke egnet til almindelig belysning i hjemmet (Rådets forordning EF 244/2009).Pærerne kan købes hos serviceafdelingen. - Håndter ikke pærerne med din bare hænder, da dine ngeraftryk eventuelt beskadiger dem. Ovnen må ikke tages i brug, før lampeglasset er blevet genmonteret. ~60°

1. Når lågen er demonteret og ligger på en blød

overflade med håndtaget vendt nedad, skal du trykke samtidigt på de to låseklemmer og fjerne den øvre kant af lågen ved at trække den mod dig selv.

2. Løft den indre rude med begge hænder, tag den af

og læg den på en blød overflade, før den rengøres.

3. Genmontér den mellemste rude (afmærket med

“1R”) før du genmonterer den inderste rude: Sørg for at mærket “R” er synligt i det venstre hjørne, for at placere glasruderne korrekt. Sæt først den lange side af ruden med mærket “R” i støttesæderne og skub den så i position. Gentag denne procedure med begge glasruderne.

4. Genmontér den øvre kant: Et klik vil angive den

Ovnen fungerer ikke. Ingen strøm. Afbrydelse fra lysnettet. Kontrollér, om der er strømafbrydelse, og om stikket sidder i stikkontakten. Sluk og tænd igen for ovnen, for at kontrollere, om fejlen er afhjulpet. Displayet viser bogstavet "F", efterfulgt af et tal eller bogstav. Funktionsfejl. Kontakt din nærmeste kundeserviceafdeling og angiv nummeret, der står efter bogstavet "F". På displayet vises meddelelsen “Hot” (Varm) og den valgte funktion vil ikke starte. For høj temperatur. Lad ovnen køle af, før funktionen aktiveres. Vælg en anden funktion. Displayets tekst er uklar og det ser ud til at være i stykker. Andet indstillet sprog. Kontakt dit nærmeste kundeservicecenter. Når du kontakter vores serviceafdeling, bedes du angive koderne på dit produkts identikationsskilt. XXXXXXXXXXXXXX Model: xxxXXXXxx ASSISTANCE83
