VORWORT

Tack för att du har köpt vår produkt! Vi hoppas att du kommer att ha nytta av dess många funktioner och fördelar. Innan du använder produkten ber vi dig att läsa igenom hela denna bruksanvisning noggrant. Spara den på ett säkert ställe för framtida bruk. Försäkra dig om att andra personer som använder produkten också har läst dessa instruktioner.

WARNING

• När du sätter på ugnen för första gången kan den avge en obehaglig lukt. Denna lukt orsakas av det bindemedel som används för de isolerande panelerna i ugnen. Bränn av den nya tomma ugnen genom att värma upp den till 250 °C med över- och undervärme och låta den stå på under 90 minuter för att avlägsna eventuella rester i ugnsutrymmet.
• Första gången du använder ugnen kan den avge lite rök och lukter. Detta är helt normalt. Om det sker väntar du bara tills lukten försvunnit innan du sätter in mat i ugnen.
• Använd produkten i en öppen miljö.
• Produkten och dess åtkomliga delar blir heta när de används. Var försiktig och undvik att vidröra värmeelementen. Låt inte barn under 8 år vara nära produkten såvida de inte är under kontinuerlig uppsikt.
• Om ytan har spruckit stänger du av produkten för att undvika risk för elektriska stötar.
• Denna produkt kan användas av barn från 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap,

under förutsättning att de får tillsyn eller handleds så att de kan använda produkten på ett säkert sätt och förstår vilka faror som är förknippade med användningen. Barn ska inte leka med produkten. Rengöring och underhåll ska inte utföras av barn utan uppsikt.

- Produkten blir mycket het när den används. Var försiktig så att du undviker att vidröra värmeelementen inuti ugnen.

- Låt inte barn vara i närheten av ugnen när den är i drift, speciellt om grillfunktionen används.

- Försäkra dig om att apparaten är avstängd innan du byter ugnslampan så att du undviker risken för elstötar.

- Brytarenheten måste integreras i den fasta ledningsdragningen i enlighet med specifikationerna för ledningsdragning.

- Håll uppsikt över barn så att de inte leker med diskmaskinen.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap, såvida de inte får tillsyn eller handleds av en person som ansvarar för deras säkerhet med avseende på produktens användning.

- Åtkomliga delar kan bli heta under användningen. Håll små barn borta från produkten.

- En allpolig brytarenhet måste integreras i den fasta ledningsdragningen i enlighet med reglerna för

ledningsdragning.

• Om elkabeln skadas måste den bytas ut av tillverkaren, tillverkarens serviceombud eller andra kvalificerade personer för att undvika olycksrisker.
• Använd inte skarpa, slipande rengöringsmedel eller vassa metallskrapor för att rengöra ugnens glaslucka eftersom de kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Använd inte ångtvättsutrustning på hällen.
• Denna produkt ska inte manövreras med hjälp av en extern timer eller ett separat fjärrkontrollssystem.
• Instruktioner för ugnar med ugnsstegar måste innefatta uppgifter om hur dessa hyllor installeras korrekt.

SÄKERHETSANVISNINGAR

• Använd inte ugnen om du är barfota. Rör inte vid ugnen om dina händer är blöta eller fuktiga.
• För ugnen: Öppna inte ugnsluckan mer än någon enstaka gång under tillagningen.
• Produkten måste installeras och tas i bruk av en behörig tekniker. Tillverkaren har inget ansvar för skador som kan vara orsakade av felaktig placering eller installation av obehöriga personer.
• Placera inte några föremål på den öppna ugnsluckan eller ugnslådan. Det kan orsaka obalans, och luckan kan gå sönder.
• Vissa delar av produkten kan förbli heta under en längre stund. Vänta tills de har svalnat innan du rör vid de delar som är direkt exponerade för värmen.
• Om du inte kommer att använda produkten under en längre period rekommenderar vi att du kopplar ur den.

MONTERING AV UGNEN I KÖKSSKÅPET

För in ugnen i ett tomt utrymme i ett köksskåp, till exempel under en arbetsbänk eller i ett högskåp. Montera ugnen genom att skruva den på plats. Använd de två monteringshålen i ugnsramen. Öppna ugnsluckan och titta in i utrymmet så ser du var hålen sitter. För att ugnen ska vara tillräckligt ventilerad måste du följa angivna mått och avständ när du monterar den.

VIKTIGT

För att ugnen ska fungera korrekt måste köksinredningen vara lämplig. Panelerna på köksskåpen närmast ugnen måste vara tillverkade av värmetåligt material. Säkerställ att lim som används med inredning av fanerträ tål temperaturer på minst 120 °C. Plastmaterial och lim som inte tål dessa temperaturer kommer att smälta och deformera enheten. När ugnen har installerats på sin plats måste elektriska delar vara komplett isolerade. Detta är ett lagstadgat säkerhetskrav. Alla skydd måste vara ordentligt fastgjorda så att de inte kan avlägsnas utan specialverktyg. Avlägsna baksidan på köksskåpet för att säkerställa att tillräckligt med luft kan cirkulera runt ugnen. Enheten ska placeras med ett fritt utrymme på minst 35 mm mellan dess baksida och väggen.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

När du har packat upp ugnen ska du försäkra dig om att den inte är skadad. Om du är det minsta tveksam ska du inte använda den. Kontakta en person med professionella kvalifikationer. Håll förpackningsmaterial som plastpåsar, polystyren och spik utom räckhåll för barn eftersom de är farliga för dem.

CE

PRODUKTBESKRIVNING

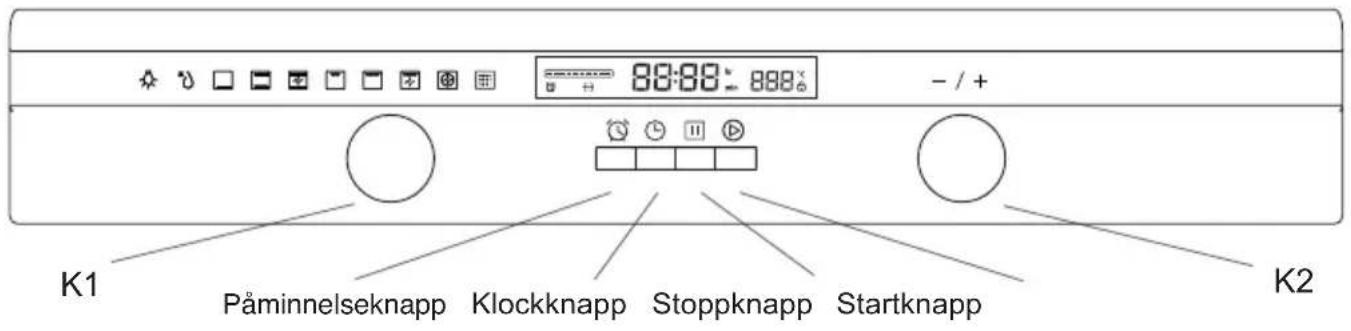

K1 Påminnelseknapp Klockknapp Stoppknapp Startknapp K2 - / +

Symbol
	Ugnslampa: Lampan gör det möjligt att följa tillagningen utan att behöva öppna ugnsluckan. Ugnslampan aktiveras för samtliga tillagningsfunktioner förutom pyrolytisk och ECO-funktion.
	Upptining: När rumstempererad luft cirkulerar går upptiningen av frysta livsmedel snabbare (utan att ugnen värms upp). Det är en både skonsam och snabb metod för att förkorta upptiningstiden och tina färdigrätter samt produkter som innehåller grädde, etc.
	Undervärme: I botten av ugnen finns ett dolt element som avger mer koncentrerad värme till den understa delen av maten du tillagar utan att bryna den. Denna funktion är idealisk för långsam tillagning av rätter som gratänger och grytor och för bakverk och pizzor som ska få en krispig botten. Temperaturen kan ställas in på 60–120 °C.Förinställd temperatur är 60 °C.
	Över- och undervärme: Det övre och det undre värmeelementet används samtidigt.Temperaturen kan ställas in på 50–250 °C. Förinställd temperatur är 220 °C.
	Fläkt som stöder över- och undervärme: Kombinationen av fläkten och de två värmeelementen ger jämnare värmepenetrering och ger även energibesparingar på upp till 30–40 %. Rätterna bryns lätt på utsidan men innehåller fortfarande vätska på insidan. Observera: denna funktion lämpar sig för grillning och stekning av stora köttbitar vid en högre temperatur. Temperaturen kan ställas in på 50–250 °C. Förinställd temperatur är 220 °C.
	Min grill: Det inre grillelementet sätts på och stängs av för att bibehålla temperaturen.Temperaturen kan ställas in på 180–240 °C. Förinställd temperatur är 210 °C.
	Max grill: En kombination av grill och övervärme.Temperaturen kan ställas in på 180–240 °C. Förinställd temperatur är 210 °C.
	Max grill med fläkt: En kombination av grill, övervärme och fläkt.Temperaturen kan ställas in på 180–240 °C. Förinställd temperatur är 210 °C.
	Varmluft: Varmluftsfläkten omges av ett ringformat element som fungerar som extra värmekälla vid tillagning med varmluftsfunktionen. I varmluftsläget slås fläkten automatiskt på för att öka luftcirkulationen inuti ugnen, vilket producerar en jämn värmetillförsel vid tillagningen. Temperaturen kan ställas in på 50–240 °C. Förinställd temperatur är 180 °C.
	Pyrolysfunktion: När funktionen är inställt till läget pyrolys, visas "PyR" på LED-skärmen. Standardtemperatur är 450°C . Timern kan ställas in på 1:30 eller 2:00 timmar.
	En effektsnål ugnsfunktion för skonsam tillagning av kött, fisk och bakverk.Enheten reglerar ugnens effektmatning optimalt. Tillagningssätt och livsmedelavgör hur mycket effekt du kan spara.

BRUKSANVISNING

1. Ställa in klockan

När ugnen har anslutits till strömkällan lyser symbolen "0:00" på displayen.

1> Tryck på "Timsiffrorna blinkar.
2> Vrid på "K2" för att ställa in antalet timmar (ange ett antal mellan 0–23).
3> Tryck på "Minutsiffrorna blinkar.
4> Vrid på "K2" för att ställa in antalet minuter (ange ett antal mellan 0–59).
5> Tryck på "för att avsluta tidsinställningen. ":" blinkar och den inställda tiden tänds.

Observera: Klockan anger 24 timmar. När du sätter på ugnen visar klockan "00:00" om du inte har ställt in tiden.

2. Funktionsinställning

1> Vrid på "K1" för att välja tillagningsfunktion. Den aktuella funktionssymbolen tänds.
2> Vrid på "K2" för att justera temperaturen.
3> Tryck på "för att bekräfta att tillagningen ska börja.
4> Om du har hoppat över steg 2 trycker du på "för att bekräfta att tillagningen ska börja. Den förinställda tiden är 9 timmar. Den förinställda temperaturen visas på LED-displayen.

OBSERVERA:

1> Stegomfängen för vredens justeringstider är följande:
0–30 min: steg 1 minut; 30 min–9 tim: steg 5 minuter
2> Stegomfängen för temperaturjusteringen är 5 °C.
3> Vrid på "K1" för att justera tillagningstiden när tillagningen börjar. Tryck sedan på "för att bekräfta.

Om du inte trycker på "Dinom 3 sekunder kommer ugnen att återgå till den tidigare tiden för att fortsätta tillagningen.

4> Vrid på "K2" för att justera temperaturen när tillagningen börjar. Den aktuella funktionsindikatorn tänds.

Tryck sedan på "för att börja tillagningen. Om du inte trycker på " " inom 3 sekunder kommer ugnen att återgå till den tidigare temperaturen för att fortsätta tillagningen.

3. Inställning av lampan

1> Vrid på "K1" för att välja aktuell funktion. Funktionsikonen tänds.
2> Tryck på "knappen för att starta. "0:00" och lampikonen " " tänds, och ":" blinkar.

Du kan använda informationsfunktionen i följande lägen. Efter 3 sekunder återgår systemet till det aktuella läget.

1> När ugnen arbetar trycker du, om du har ställt in klockan, på "knappen för att se den aktuella tiden. Om du har ställt in påminnelsefunktionen trycker du på "knappen för att se påminnelsetiden.

2> När påminnelsefunktionen är aktiverad kan du, om du har ställt in klockan, trycka på "L"-knappen för att se den aktuella tiden.

5. Barnlåsfunktion

Låsa: tryck på "och" samtidigt och håll dem nedtryckta under tre sekunder. En lång ljudsignal hörs och "tänds.

Avaktivera: tryck på "och" "samtidigt och håll dem nedtryckta under tre sekunder. En lång ljudsignal hörs som indikerar att barnlåsfunktionen är avaktiverad.

Observera: Under tillagningen trycker du snabbt på stoppknappen om du vill avsluta tillagningen. Du behöver inte hålla den nedtryckt länge.

6. Påminnelsefunktion:

Enheten är utrustad med en korttidsmätare vars tid kan ställas in på ett värde mellan 0:01 till 9:59 timmar.

Påminnelsefunktionen kan endast ställas in när ugnen är i standbyläge. Följ anvisningarna nedan för att ställa in påminnelsefunktionen:

1> Tryck på knappen för inställning av påminnelsefunktionen, "
2> Vrid på "K2" för att ställa in antalet timmar. (Välj ett antal mellan 0–9).
3> Tryck på knappen för inställning av påminnelsefunktionen "En gång till.
4> Vrid på "K2" för att ställa in antalet minuter. (Välj ett antal mellan 0–59).
5> Tryck på "för att bekräfta inställningen. Tiden börjar räknas ned.

Observera: Ugnens ljudsignal kommer att höras 10 gånger när nedräkningen är avslutad. Du kan avbryta påminnelsefunktionen under inställningen genom att trycka på ” ^11

-knappen. När påminnelsefunktionen har ställts in kan du avaktivera den genom att trycka på stoppknappen två gånger.

7. Funktion för att starta/pausa/avbryta

1> Om tillagningstiden har ställts in trycker du på "för att påbörja tillagningen. Om du har pausat tillagningen trycker du på "för att återgå till tillagningen.
2> Under tillagningen trycker du på "en gång för att pausa den. Tryck på " " två gånger för att avbryta tillagningen.

1> I vänte- och påminnelseläge trycker du på "och håller den nedtryckt i tre sekunder. LED-displayen släcks och ugnen går över i energisparläge.
2> Om ugnen inte har arbetat under 10 minuter i vänteläge kommer LED-displayen att släckas och ugnen går över i energisparläge.
3> I energisparläge trycker du på valfri knapp eller vrider på valfritt vred för avsluta energisparläget.

9. Pyrolysfunktion

Denna funktion tillåter dig ett genomgående rengöra ugnens insida.

1> Vrid med „K1 „för att välja pyrolysfunktionen. "PyR" visas på LED-skärmen.
2> Tryck på "för att bekräfta matlagningen. Standardtiden är 2 timmar. "PyR" visas på LED-skärmen.
3> Vrid med „ K1 „ för att ändra pyrolystiden. Timern kan ställas in på 1:30 eller 2:00 timmar.

Anmärkning:

A) Om ugnsdörren inte är stängd, aktiveras inte någon funktion vid tryck på startknappen, och LED-skärmen visar "door", "PyR".
B) När temperaturen i mitten av ugnen är över 320°C utlöser ett tryck på startknappen inte någon funktion. LED-skärmen visar "CooL" och "PyR". Om temperaturen i mitten av ugnen är lägre än 200°C, tryck en gång på knappen Avbryt, ugnen pausar; tryck igen, det återvänder till vänteläge. Om temperaturen är över 200°C, tryck en gång på knappen Avbryt så återvänder den till vänteläge direkt.
C) Om dörren öppnas när ugnen används, visas "door" på LED-skärmen, och summern ljuder tills dörren stängs eller tills du trycker på knappen Avbryt.
D) Innan den pyrolytiska rengöringsfunktionen startas ska all spilld mat tas bort och kontrolleras att ugnen är tom. Lämna inte kvar något i ugnen (t.ex. pannor, bakplåt, spillbacke, skjutreglage o.s.v.). I annat fall kan ugnen skadas.
E) Låt strömmen vara på en timme till efter att den pyrolistiska rengöringen har avslutats.

10. Observera

1> Ugnslampan är på vid alla funktioner förutom pyrolytisk och ECO-funktion.
2> När tillagningsprogrammet har ställts in och du inte har tryckt på "knappen inom 5 minuter kommer den aktuella tiden att visas eller återgå till vänteläge. Inställningen raderas.
3> Ljudsignalen hörs en gång när du trycker på den. Om du inte trycker tillräckligt hårt reagerar den inte.
4> Ljudsignalen hörs fem gånger för att påminna dig om att tillagningen är avslutad.

TILLBEHÖR

Grillgaller: För grillade rätter samt kakformar och vid stekning samt grillning.

Ugnsstegar: Dessa hyllstöd på höger och vänster sida om ugnen kan avlägsnas när du ska rengöra ugnsväggarna (endast vissa modeller).

Universalbakplåt: För tillagning av stora kvantiteter av mat såsom mjuka kakor, bakverk, fryst mat etc. och för att samla upp fett/spill och köttsaft.

Teleskopskenor: Vissa modeller är utrustade med teleskopskenor vilket förenklar användningen av ugnen.

Dessa teleskopskenor kan monteras isär vid rengöring. Skruva ur monteringsskruvarna (endast vissa modeller).

För att ugnens hyllplan ska fungera säkert är det av största vikt att de placeras korrekt mellan ugnsstegarna. Vid korrekt placering riskerar man inte att heta maträtter glider ut ur ugnen när man försiktigt tar ut plåten eller pannan.

Gör så här för att byta ugnslampa:

1> Koppla från strömförsörjningen från eluttaget eller stäng av strömbrytaren på enhetens eluttag.
2> Skruva ur lampkåpan av glas genom att skruva den motsols (den kan sitta hårt) och sätt i en ny lampa av samma typ.
3> Skruva tillbaka glaskåpan över lampan.

OBSERVERA: Använd endast halogenlampor med specifikationen 25 W/230 V, T300 °C.

1. Montera ugnen i skåpets urtag.
2. Öppna ugnsluckan och bestäm platsen för monteringsskruvhålen.

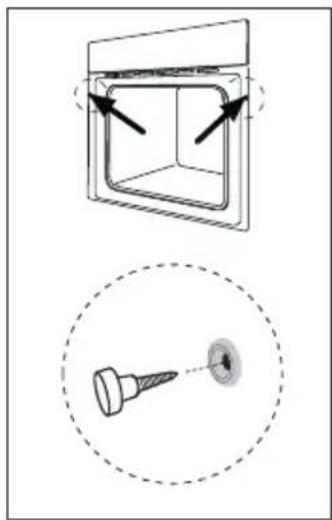

3. Fäst ugnen i skåpet med två skruvar.

När tillagningen är avslutad, eller om ugnen är i paus- eller vänteläge, och om temperaturen mitt i ugnen är mer än 75 grader kommer kylfläkten att fortsätta arbeta i 15 minuter. Om temperaturen mitt i ugnen blir lägre än 75 grader innan 15 minuter har gått slutar kylfläkten att arbeta i förtid.

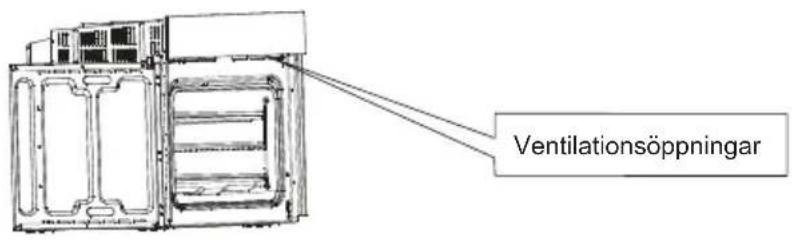

Ventilationsöppningar

INSTALLATION

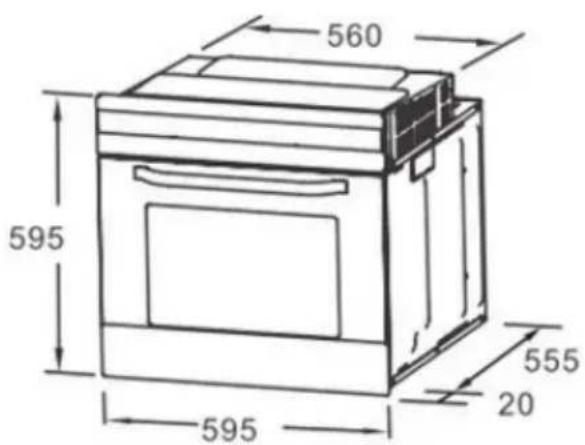

560 595 595 555 20

OBSERVERA: Antalet tillbehör som ingår beror på vilken produkt du har köpt. Skåpets mått är i mm.

RENGÖRING OCH UNDERHÅLL

Håll produkten ren, både för utseendets skull och för att den ska fortsätta att arbeta pålitligt. Tack vare den moderna designen krävs minimalt med underhåll. De delar av produkten som kommer i kontakt med livsmedel måste rengöras regelbundet.

• Koppla alltid bort produkten från elnätet innan du utför underhåll eller rengör den.
  Se till att samtliga reglage är i OFF-läge.
  Vänta tills insidan på ugnen inte längre är het utan bara lite varm. Det är enklare att rengöra den när den fortfarande är något varm.
  Rengör enhetens ytor med en mjuk trasa, en mjuk borste eller mjuk svamp och torka sedan torrt. Om produkten är hårt nedsmutsad använder du hett vatten med en rengöringsprodukt utan slipeffekt.
  Använd inte slipande rengöringsmedel eller vassa metallskrapor när du rengör ugnsluckans glas. Detta kan repa ytan och skada glaset.
  Torka alltid bort sura ämnen (som citronjuice och vinäger) från rostfria delar.
  Använd aldrig en högtryckstvätt för att rengöra produkten. Bakplåten kan diskas med ett milt diskmedel.

Denna produkt är märkt i enlighet med Europaparlamentets och Rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk eller elektronisk (WEEE).

Genom att säkerställa att denna produkt bortskaffas korrekt bidrar du till att förebygga potentiella negativa effekter på miljö och människors hälsa som kan orsakas av att produkten slängs på ett felaktigt sätt. Symbolen på produkten indikerar att den inte får hanteras som vanligt hushållsavfall. Lämna den i stället på din återvinningsstation som återvinner elektriska och elektroniska produkter.

Avfallshanteringen måste ske i enlighet med lokala miljöregler för avfallshantering. För mer detaljerad information om hur du hanterar och återvinner denna produkt ber vi dig att kontakta din kommun, det företag som sköter sophämtningen eller butiken där du köpte produkten.

Byte av ugnsluckans list och svängbara fästen

Förberedelser före demonteringen

De esta verktyg som du kan behöva visas nedan. Vissa är valfria.

Elektrikertång
AvbitartångSkiftnyckel

Mutterdragare

Steg 1: Öppna ugnsluckan helt.

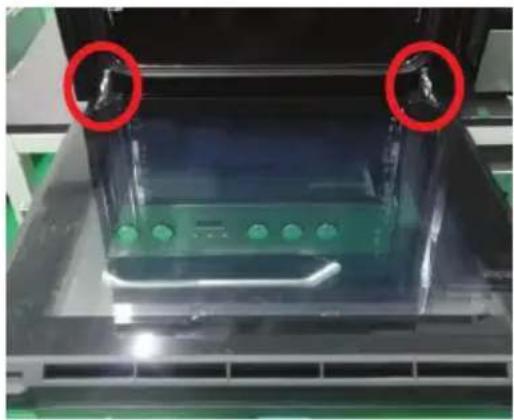

Steg 2: Dra de båda gångjärnslåsen framåt så längt det går.

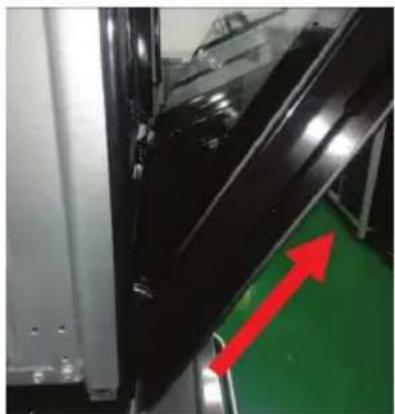

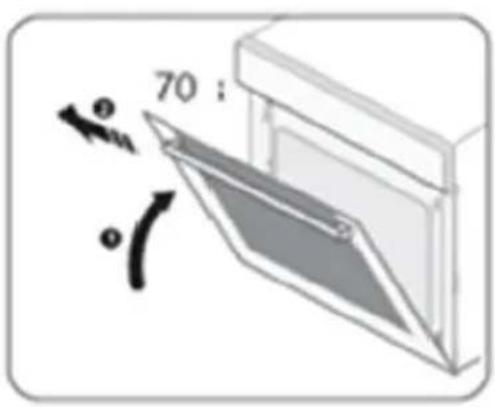

Steg 3: Fäll upp luckan så att den är öppen i en vinkel på 30° ut från ugnens framsida. Håll i luckan med en hand på varje sida. Lyft luckan uppåt och ut.

70 :

Varning: Dra inte ut luckan med våld, och se till att glasen inte går sönder när du monterar av den.

Varning: Gångjärnsfjädrarna kan frigöras och du kan skada dig.

Varning: Lyft inte och bär inte ugnen i luckans handtag.

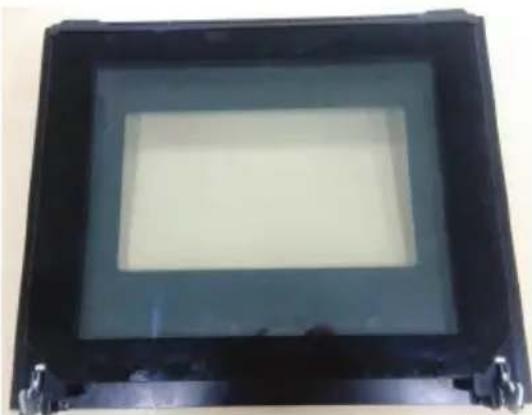

Steg 1: Montera av luckan från ugnen och lägg ner den plant på ett mjukt underlag på arbetsbänken.

Steg 2: Öppna ugnsluckans svängbara fäste, se följande bild.

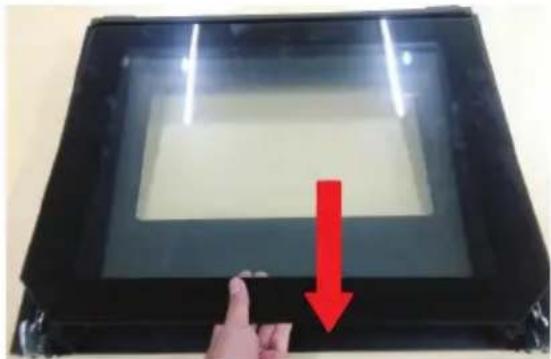

Steg 3: Lyft upp luckans ytterglas och dra ut det. Ta sedan ut luckans mellanglas på samma sätt.

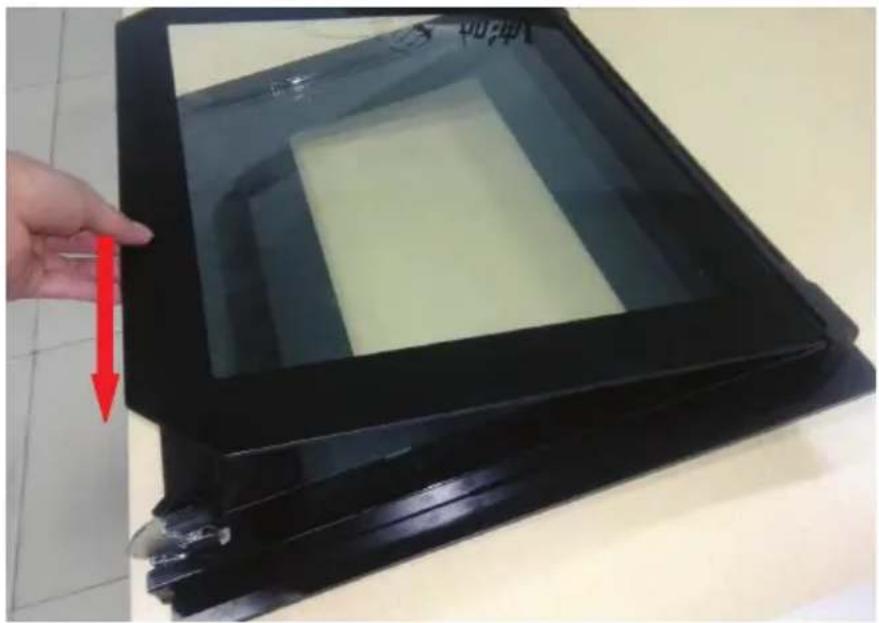

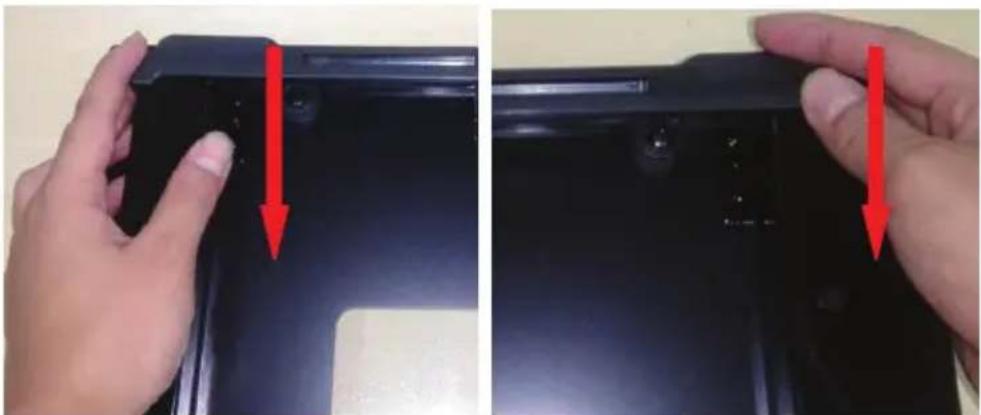

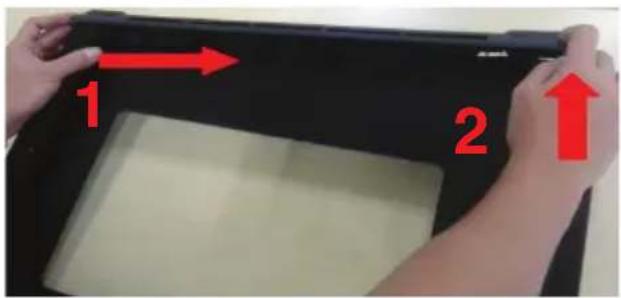

Steg 4: Använd en hand för att skjuta ugnsluckans list mot mitten (1) och lyft sedan upp listen med den andra handen (2).

1 2

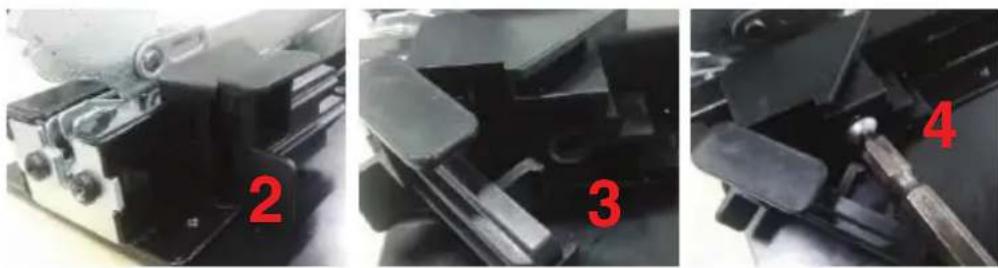

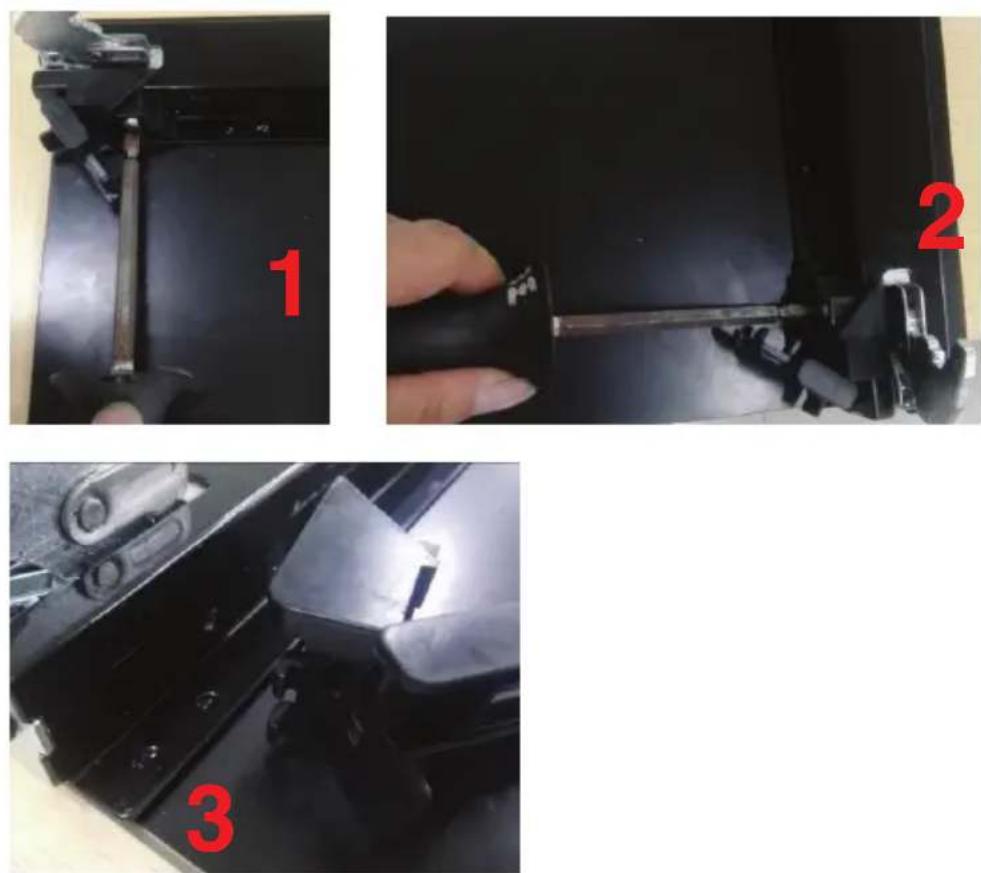

Steg 5: Använd skruvmejseln för att montera av det svängbara fästet och ta sedan ut det från luckans ram.

Steg 6: Byt till det nya svängbara fästet och för in det i snäpplåset. Fastgör det med skruven.

För in i snåpplåsen 1

2 3 4

Steg 7: Montera fast ugnsluckans nya list och se till att det sitter stabilt.

Steg 8: Montera luckans mellanglas. Se till att det placeras på det andra planet på ugnsluckans list om ugnsluckan har tre glas. Om luckan har fyra glas ska det andra mellanglaset placeras på det första planet.

Andra planet Första planet Andra planet Första planet

Steg 9: Montera ytterglaset och slutför arbetet med att byta glasen.
