BRUKSANVISNING SG530 GRAEF

Produktoversikt 86
Produktbeskrivning 86
Förord 87
Information om den har bruksanvisningen 87
Varningar. 87
Allmanna sakerhetsanvisningar 88
FaraPGAund av elektrisk strom. 90
Avsedd anvandning. 90
Ansvarsbegransing 91
Kundtjänst 91
Uppackning 91
Avfallshantering av forpackningen 92
Avfallshtantering av apparaten 92
Kraypupauppstallningsplatsen. 92
Elektrisk anslutning. 92
Idrifttagning. 93
Slipa 93
Polera 94
Slipa kniveggen 94
Slipa tandade knivar 94
Rengoring 94
Ta bort metalldamm 95
2 8s garanti. 95

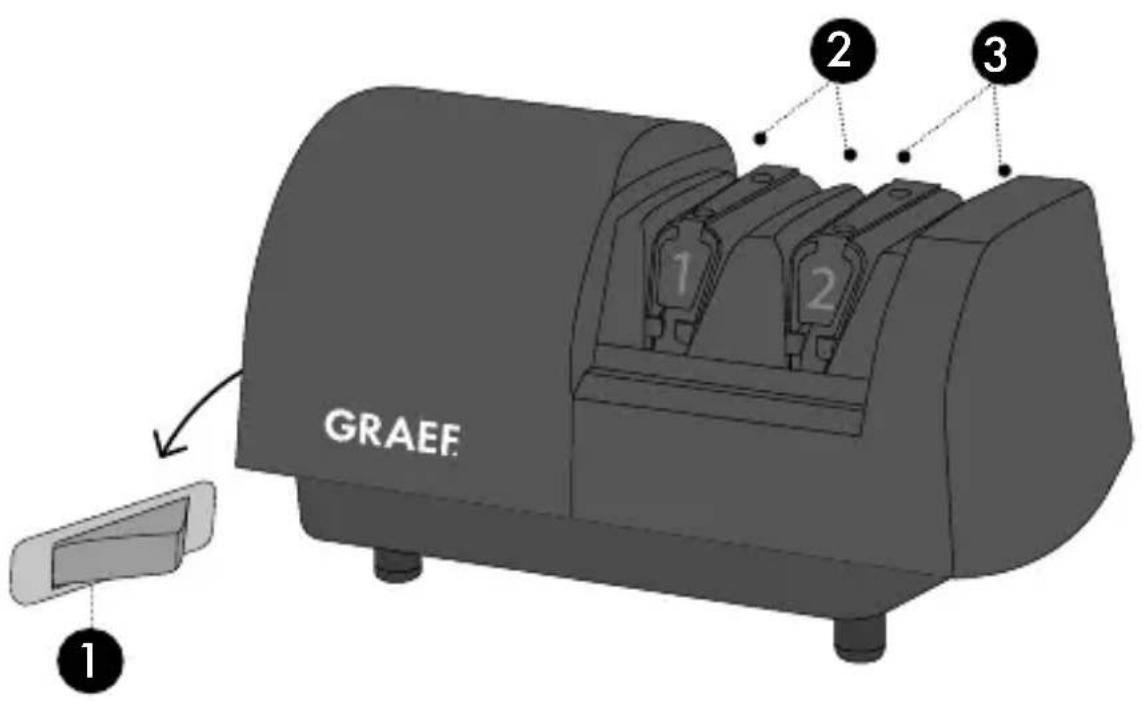

PRODUKTBESKRIVNING

1 Pa-avknapp
2 Steg 1, slipa
3 Steg 2, polera

FÖRORD

Kara kund,

Du gjorde helt ratt i att välja den har knivslipen. Du har köpt en erkänd kvalitetsproduk.

Vi tackar for köpet och hoppas du fär mycket glädje av din nya knivslip.

INFORMATION OM DEN HÄR BRUKSANVISNINGEN

Den har bruksanvisingen ar en del av knivslipen (hadanefter kallad "produkten") och den innehaller viktig information om hurprodukten tas i bruk, sakerhet, hurprodukten sca anvandas på ratt satt och hur den skotas.

Bruksanvisningen måste alltid finnas tillganglig på apparaten. Den måste lasas och användas av alla som har att gora med:

• idrifttagning,
• användning,
  Felsökning och/eller
  Rengöring

avenheten.

Sparaenna bruksanvisning och skicka den vidare med apparaten till nasta agare.

Denna bruksanvising kan inte ta hansyn till alla tänkbara aspekter. För ytterligare information ell problem som inte behandlas ienna handbok erler inte behandlas i tillräcklig detalj, ∀nlogen kontakta Graefs kundtjanst eller din fackhandlare.

WARNING

I den har bruksanvisingen anvands foljande varningsupplysninger och signalord:

WARNING

Detta informerar om en potentiellt farlig situation. Om anvisingen inte beaktas sa kan det leda till svara personskador aller dödsfall.

OBSERVERA

Detta informerar om en potentiellt farlig situation. Skador på egendom kan uppsta om informationen inte foljs.

VIKTIGT!

Detta hänvisar till användningsstips och andra speielt viktiga informationer.

Denna apparat överensstämmer med relevanta sakerhetsbestämmelser. Observera följande anvisningar För saker hantering avprodukten:

• En felaktig användning kan leda till personskador och materiella skador.
• Innan du anvander apparaten ská du kontrollera om det finns synliga skador på höljet, anslutnings-kabeln och kontakten.
• En skadad apparat fær inte tas i drift.
• Om anslutningsledningen är skadad fär den bara bytas ut av tillverkaren, dennes kundtjänst eller en liknande kvalificerad person.
• Reparationer fär bara utföras av en fackman eller av Graefs kundtjänst. Felaktigt utförda reparatio-ner kan leda till fara for användaren. Därutöver upphör garantin att gälla.
• Defekta komponenter fær bara bytas ut mot origi-nalreservdeler. Endast dessa delar garanterar att sakerhetskraven uppfylls.
  Denna apparat fär inte användas av barn. Apparaten och strömsladden skå hällas utom räckhäll För barn.

Barn bör hällas under uppsikt För att sakerställa att deinte leker med apparaten.
Den harprodukten kan ocks anvandas av personer med begrangsad fysisk, sensorisk aller mental formaga aller bristande erfarenhet och/eller kunskap om de overvakas aller fär lara sig hurprodukten anvands på att sakert satt somt vilka risker detinnebar av nagoon ansvarig person.
- Apparaten ar inte avsedd att användas med en extern timer aller en separat fjärrstyrning.
- Dra alltid ut kabeln ur uttaget med kontakten, inter elkabeln.
- Låt inte sladden hönga ner frånt tex en bordsskiva. Då kanprodukten falla i golvet.
- Förpackningsmaterialiet fär inte användas som leksek. Risk För kvävning.
- Stäng alltid avprodukten och bryt strömtillförseln om du inte skå använda den eller lämnar denutan uppsikt. Det gäller även om du skå rengörä och servaprakdeten eller byta tillbehör.
- Kontrollera alltid att de knivar som sca slipas ar rena.
- Knivslipen skå användas För att slipa köksknivar,

fickknivar och knivar som används für friluftsliv, tex moraknivar. Försök aldrig slipa saxar, yxor, keramiska knivar eller knivar vars klingor inte gär lätt att föra in i knivslipen.

• OBSERVERA: Kniven blir mycket vass Near den slips.
• Använd inte olja, vatten eller nagra andra smörj-medel.

FARA PÅ GRUND AV ELEKTRISK STRÖM

WARNING

Vid kontakt vid ledninger under spanning aller komponenter bestar livsfara!

Beakta foljande sakerhetsanvisningar for att undvika en fara på grund av elektrisk strom:

• Använd inte apparaten om strömsladden eller kontakten ar skadad.
• Lat i detta fall Graefs kundtjänst eller en auktoriserad yrkesperson installerera en ny anslutningsledning innan apparaten används vidare.
• Oppna aldrig apparatens holje. Om strömforande anslutningar berörs och om den elektriska och mekaniska uppbyggnaden forändras finns risk für elektriska stötar.
• Rör aldrig på delar som stär under spanning. Dessa kan förorsaka elektriska stötar eller leda till dödsfall.

AVSEDD ANVÄNDNING

Denna apparat ar inte avsedd for kommersiell användning. Använd endastprodukten for att slipa knivar.

Denna apparat ar avsedd for hushallsbruk och liknande, exemplvis:

• I fikarum for anstälda i butiker aller kontor;
• Pá lantställen;
• Av gäster i hotell, motell och andra bostadsinrättningar;
  Pfrukostpensionat.

VIKTIGT!

Använd endast i hushällslisknande områden!

All annan eller ytterligare användning anses vara ej avsedd.

OBSERVERA

Om apparaten inte används på ändamåsenligt satt kan det utgå faror frän den.

• Använd endast apparaten enligt bestämmelserna.
  Folj de forfaranden som beskrivs i den har bruksanvisningen.

Ansprak av alla slag på grund av skador frän felaktig användning ar uteslutna.

Operatorenbarensamansvaret.

ANSVARSBEGRANSNING

All teknik information, data och upplysninger for installation, drift och underhäll i den harBruksanvisningen motsvarar den modernaste tekniken for tryckreglering och sker med hansyn till varerfarenhet och kunskap after basta formaga.

Inga ansprak kan harledas till uppgifterna, bilderna och beskrivningarna i den har bruksanvis- ningen.

Tillverkaren övertar inget ansvar För skador på grund av:

Nonchalering av anvisingen
Ej avsedd anvandning
- Felaktiga reparationer
- Tekniska forandringar
- Använding av otillatna reservdelar

Översättningar gös enligt basta vetande. Vi tar inget ansvar for översättningsfel. Endast den tyskä texten ar bindande.

KUNDTJÄNST

Om din Graef-enhet ar skadad, kontakta din specialisthandlare aller Graef-kundtjänst på 02932-9703677 eller skicka ett e-postmeddelande till [e-mail].

VIKTIGT!

Förvara originalförpackningen under enchetens garantiteriod sä att du kan packa och transportera encheten ordentlich i handelse av garantifall.

UPPACKING

Packa upp apparaten på foljande satt:

• Ta upp apparaten ur kartongen.
• Ta bort alla Förpackningsdeler.
• Ta bort eventuella etiketter på apparaten. Ta inte bort typskylten!

AVFALLSHANTERING AV FÖRPACKNINGEN

Förpackningen skyddar apparaten mot transportskador. Förpackningsmaterialen ar valda utifrnan miljöforenliget och avfallstekniska hänsyn och ar därfor Återvinningsbara.

Återcirkulationen av Förpackningar i materialkretslroppet sparar rámaterial och minskar avfallsvolumen. Kassera Förpackningsmaterial som du inte langre behöver på smlingsställen für atervinningsystemet «Grüner Punkt«.

AVFALLSHANTERING AV APPARATEN

Denna produit fär inte slängas som hushållsavfall när den har tjanat ut. Symbolen på produkten och iBruksanvisingen anger detta. Materialet kan Återvinnas enligt sin markning. Genom Återanvändning, materialåtervinning eller andra former av Återvinning av gamla apparater ger du ett viktigt bidrag till att skydda.Var miljö. Fräga after lamplig Återvinningsplats hos din kommunalförvalting.

KRAV PÄ UPPSTÄLLNINGSPLATSEN

För en saker och felfri drift av apparaten skall uppställningsplatsen uppfylla foljande krav:

• Apparaten skall stå på en fast, plan, vagrät och halkfri yta med en tillräcklig bärkraft.
• Se till sà att apparaten inte kan falla omkull.
• Valj installationsplats sa att barn inte kan rora enchetens inmatningslinje.
• Ställ inte apparaten på heta ytor, som t.ex. spisplattor eller i narheten av södana.
• Anyand aldrig apparaten utomhus och forvaraenna pa en torr plats.
• Apparaten ar inte avsedd for installation i ett vaggskap aller ett inbyggt skap.
• Ställ inte apparaten i en varm, blät aller fuktig omgivning.
• Uttaget skall vara lattatkomligt sa att stickkontakten vid behov kan dras ut snabbt.

ELEKTRISK ANSLUTNING

För en saker och felfri drift av apparaten mäste du beakta följande uppliesningar vid den elektriska anslutningen:

• Innan anslutning av apparaten skall anslutningsdata (spanning och frekvens) på typskylten jämforas med de data som gäller for elnatet. Dessa data maste stämma overens sa att inga skador uppstår på apparaten. Om du ar osäker, fraga en kvalificerad elektriker.
• Uttaget måstevara sakrat med minst en 10A-sakring.
  Forsakra dig om att strömkabeln ar hel och inte laggs over varma ytor aller skarpa kanter.
• Anslutningskabeln fär inte vara spänd.
• Apparatens elektriska sakerhet ar bara garanterad när den ar ansluten till ett korrekt installererat skyddsledarsystem. Drift till ett vagguttag utan skyddsledare ar forbjudet. Om du ar osäker, kontrollera husinstallationen med hjälp av en kvalificerad elektriker. Tillverkaren ansvarar inte for skador som har uppständ genom en felaktig ell er avbruten skyddsledare.

VIKTIGT!

• Slipvinkel ar 20^ .
• Om kniven inte ar extrem slö räcker det För det mesta att efterslipa den lite på steg 2.
• Kontrollera att kniveggen har kontakt med diamantslipskivorna. Du behöver bara trycka ner kniven en aning och samtidigt langsamt dra kniven mot dig.
  Du behöver inte alls trycka hårt, det går inte fortare att slipa om du gör det.
• Dra aldrig kniven framifrän och bakat genom skåran utan alltid frän skaatet till spetsen.
• Akta sà att du inte råkar skära i plastholjet. Om du råkar skära i höljet paverkas varken produktens Funktion eller kniveggen.
• Ibland kan små repor på kniven inte undvikas.
• Om knivknifet ar 20 cm langt ska det ta ungefär 4 sekunder att dra det genom skåran. För kortare knivar räcker det med 2 - 3 sekunder och for langre knivar 6 sekunder.

När man slipar i steg 1 sca man alltid växla mellan Höger och vänster skåra. I det här slipsteg fär man snabbt en vass egg som sedan kan putsas i steg två. Dra kniven omväxlande genom Höger och vänster skåra für att polera den.

• Rengör den kniv som ska slipas innan du börjar.
• Ställ Produkten sä att siffrorna 1 och 2 som betecknar slipstegen vänds mot dig.
  Satt kontakten i ett eluttag och koppla på Produkten.

SLIPA

• Om kniven slipas regelbundet racker det att dra den en gäng genom båda skårorna till steg 1.
• Om den inte blir tillräckligt vass upprepár du proceduren en gäng till.
• Om kniven ar extrem slö drar du den ca 3 - 5 gänger genom bàda skárorna till steg 1.
• Om inte heller det räcker drar du den yttterligare 3 - 5 gänger på båda sidor.
• Försakra dig om att knivens egg har gradats innan du fortssätter till steg 2.

VIKTIGT!

• Du kan känna graden om du sätter fingret på knivens rygg och sedan for det nedät, mot eggen. Stryk sedan fösiktig med fingertoppen langs knivens egg. Du kan gora det på bàda sidorna, en gradör ha bildats på den ena.

• Om man avslutade slipningen med att dra kniven genom den högra skåran bör grades nitta på eggens högra sida. Om den vänstra skåran användes sist sca grades nitta på kniveggens vänstra sida.

• Om ingen grad bildats upprepar du proceduren en gäng till, annars fortssatter du till poleringen i steg 2.

POLERA

• Dra kniven omväxlande i jämnt takt genom höger och vänster skåra till steg 2.
• För att knivknifet ská blí rakbladsvasst räcker det att dra kniven langsamt en uller två gänger genom bögge skärorna till steg 2.
• Om graden inte försvunnit kan knivknifet dras ytterligare nagra gänger i poleringsfasen.

VIKTIGT!

Testa hur vass kniven ar genom att skära i en tomat ellert papper.

OBSERVERA

Kniveggen blir mycket vass när den slipsas. Risk for persorskador.

SLIPA KNIVEGGEN

VIKTIGT!

Eggen kan afterslipas ungefär 10 gänger innan den behöver slipas på steg 1.

Dra kniven omväxlande 2 till 3 gänger genom höger och vänster skåra till steg 2 samtidigt som du häller ner den med jämnt tryck. Kontrollera dā om slipskvorna snurrar.

Kontrollera hur vass kniven ar. Upprepa proceduren om det behoys. I regel racker det att efterslipa kniven nagra ganger pa steg 2 innan man gär over till steg 1.

SLIPA TANDADE KNIVAR

Tandade knivar kan bara slipas paa steg 2.

• Dra kniven omväxlande genom höger och vänster skåra till steg 2. För det mesta räcker det att dra den ca 5 - 10 gänger genom skårorna till steg 2.
• Kontrollera hur vass kniven ar.
• Om kniven ar mycket slö drar du den Först två gänger snabbt hela vagen genom den högra och sedan den vänstra skåran till steg 1.

VIKTIGT!

Akta: Dra bara kniveggen nagra faganger genom skarorna till steg 1, annars lossnar det for mycket metall fran tandningen.
- Dra sedan kniven fem gänger omväxlande genom höger och vänster skåra till steg 2.

VIKTIGT!

På grund av sin struktur kan en tandad kniv aldrig bli lika vass som en kniv med slät klinga.

RENGÖRING

• Knivslipens utsida kan rengöras med en mjuk, fuktig trasa.

• Knivslipen behöver varken smörjas med olja aller fett.

TABORT METALLDAMM

Ungefär en gäng om Året ska metalldamm som bildas nar man slipar och samlas iprodukten tas bort. Ta bort det lilla fyrkantiga skyddet over rengöringsöppningen på produktens undersida. Där innate finns avnotta slippartiklar som fastnat på insidan av skyddet. Metallpartiklarna kan lätt tes bort med en bit hushallspapper eller en tandborste. Satt sedan tillbaka skyddet over öppningen ingen. Om det, Förutom de partiklar som fastnat på magneten, även samlats metallpartiklar inuti produkten kan du ta av locket och skaka ut dem genom öppningen i botten. Satt tillbaka locket med magnet sa att den fastnar ordentlich på huset afteråt.

2 ARS GARANTI

För denna produit antar vi是从 och med försälningsdatumenet tillverkargaranti på 24 manader För defekter som kan spáras tillbaka till tillverknings-ller materialfel. Ditt juridiska garantianspråk enligt § 437 ff. BGB paverkas inte avenna bestämelse. Garantin omfattar inte skador, som beror på felaktig hantering eller användning och brister, som endast i liters omfattning paverkar apparatusens Funktion aller värde. I det har fallet upphör också garantin att gälla. Vidare ar transportskador, som vi inte är ansvariga for, uteslutna frän garantianspråk. Garantin gäller inte skador som beror på att nagon annan ¬n vara representanter har utfört en reparation. Vid berättigad re-klamation reparerar vi eller byter ut den trasigaprodukten mot en felfri produit after eget godtycke.
