Produkttyp	Sfärisk gasgrill
Varumärke	Outdoorchef
Modell	Lugano 570 G
Bränsle	Propan/butangas (30/31 mbar)
Total effekt	18,50 kW (stor brännare 8,50 kW, liten brännare 1,20 kW, steakhouse-brännare 5,60 kW, sidoplatta 3,20 kW)
Gasförbrukning	Cirka 1330 g/h (sfär 702 g/h, steakhouse 400 g/h, sidoplatta 228 g/h)
Tändning	Elektrisk tändning med AAA-batterier 1,5 V + Safety Light System (SLS) med laddningsbara NiMH AA-batterier
Huvudmaterial	Emaljerat stål sfär, gjutjärnsgaller, emaljerad porslinstratt, XXL plastskärbräda
Tillagningsfunktioner	Direkt och indirekt tillagning via smart tratt-system EASY FLIP, steakhouse-brännare för direkt grillning, sidokokplatta
Säkerhetssystem	Obligatorisk täthetskontroll före varje användning, Safety Light System (SLS) som indikerar gasöppning, automatisk avstängning vid problem
Rekommenderat underhåll	Rengör tratten genom att värma på maximal effekt i 10 minuter och sedan borsta med mässingsborste; värm och borsta gjutjärnsgallret; specifikt Outdoorchef-rengöringsmedel rekommenderas
Garanti	3 år mot korrosion för emaljerade delar och stål, 2 år för material- och tillverkningsfel (exklusive slitagedelar)
Reservdelar	Finns hos auktoriserade återförsäljare eller på www.outdoorchef.com
Inkluderade tillbehör	XXL Lugano skärbräda, vindskydd, kokplatta/stekplatta, gjutjärnsgaller, fettuppsamlingsbehållare
Nödvändiga batterier	2 AAA-batterier 1,5 V för elektrisk tändning; 4 laddningsbara NiMH AA-batterier 1,2 V 2400 mAh för SLS

Vanliga frågor - Lugano 570 G Outdoorchef

Hur tänder man Lugano 570 G-grillen?

Öppna locket, öppna gasflaskan, tryck på önskad brännarinställningsknapp och vrid den till tändningsläge, tryck sedan på tändningsknappen tills en gnista tänder gasen. Om brännaren inte tänds inom 3 sekunder, vänta 2 minuter innan du försöker igen.

Vad är skillnaden mellan direkt och indirekt tillagning?

Indirekt tillagning cirkulerar värme runt maten, idealisk för stora bitar (stekar, kycklingar) tack vare tratten i indirekt läge. Direkt tillagning koncentrerar värmen uppåt, perfekt för biffar och grönsaker med steakhouse-brännaren.

Hur rengör man grillens tratt?

Värm grillen i indirekt läge på maximal effekt i 10 minuter, borsta sedan tratten med en mässingsborste. För djuprengöring, använd Outdoorchef-rengöringsmedel.

Vad gör jag om brännaren inte tänds?

Kontrollera att gasflaskan är öppen och att det finns gas. Se till att batterierna (AAA) är i gott skick och korrekt placerade. Avståndet mellan elektroden och brännaren bör vara 5–8 mm. Om gnistan uteblir, byt batterier.

Hur utför man en täthetskontroll?

Stäng gasknappen (O), öppna flaskan, pensla anslutningarna med en tvållösning (50% vatten, 50% flytande tvål). Om bubblor uppstår finns det ett läckage. Dra åt eller byt ut defekta delar innan du använder grillen.

Kan jag använda grillen under ett tak eller inomhus?

Nej, grillen får endast användas utomhus, bort från alla brandfarliga strukturer (minsta avstånd 1,5 m). Använd den aldrig i ett slutet utrymme eller under ett tak.

Hur underhåller man gjutjärnsgallret?

Efter användning, värm gallret på full effekt i 10 minuter, borsta det med en mässingsborste, låt svalna, olja sedan lätt med matolja för att förhindra rost.

Vad gör jag om Safety Light System (SLS) blinkar?

Blinkandet indikerar att batteriladdningen är under 20 %. Anslut den medföljande nätkabeln till laddstationen på baksidan av elpanelen för att ladda NiMH-batterierna. Laddningen tar upp till 12 timmar.

Hur använder man XXL Lugano-skärbrädan?

Den fungerar som skärbräda med en ränna för att samla upp köttsaft. Som lock till steakhouse-brännaren, placera den på gallrets extra yta endast när gallret är helt kallt.

Hur lång är garantin?

Garantin täcker 3 år mot korrosion för den emaljerade sfären, det emaljerade gallret och ståldelarna, och 2 år för material- och tillverkningsfel (exklusive slitagedelar som brännare, tratt, gasslang).

BRUKSANVISNING Lugano 570 G Outdoorchef

Vid behov kan den efterrensas med en lämplig grillborste eller en nylonsvamp. Skölj därefter noggrant med vatten och torka av.

ADVARSEL: OUTDOORCHEF GRILLRENS får inte användas på pulverlackerade ytor.

UNDERHÅLL AV LUGANO 570 GASOLGRILL

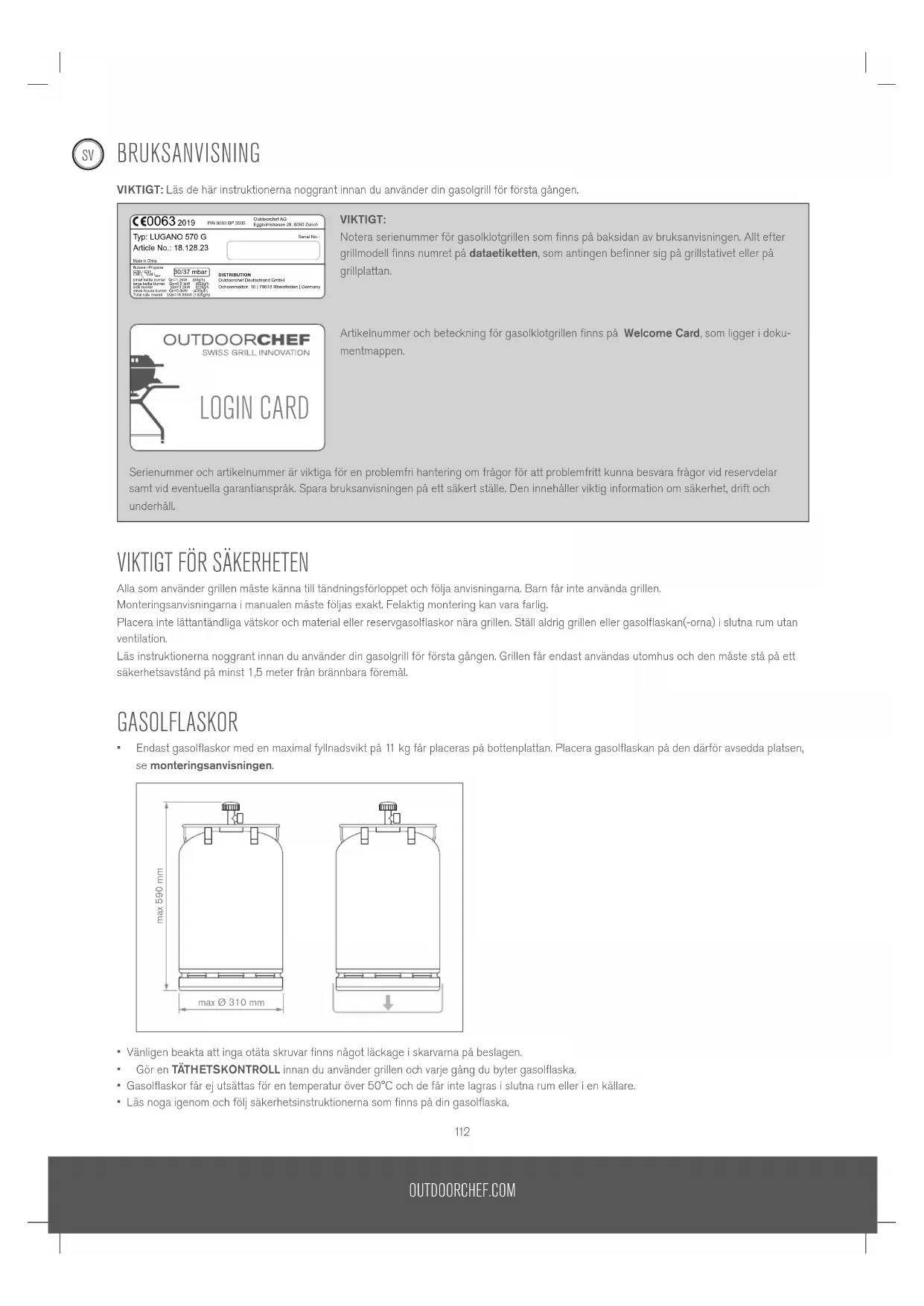

Notera serienumret för gasolgrillen som finns på baksidan av bruksanvisningen. Beroende på grillmodell finns numret på dataetiketten, som antingen sitter på grillstativet eller på grillplattan.

Artikelnummer och beteckning för gasolgrillen finns på Welcome Card, som ligger i dokumentmappen.

Serienummer och artikelnummer är viktiga för en problemfri hantering och för att kunna besvara frågor vid reservdelsbeställningar samt vid eventuella garantianspråk. Spara bruksanvisningen på en säker plats. Den innehåller viktig information om säkerhet, drift och underhåll.

VIKTIGT FÖR SÄKERHETEN

Alla som använder grillen måste känna till hanteringsförloppet och följa anvisningarna. Barn får inte använda grillen.

Monteringsanvisningarna i manualen måste följas exakt. Felaktig montering kan vara farlig.

Placera inte lättantändliga vätskor och material eller reservgasflaskor nära grillen. Ställ aldrig grillen eller gasolflaskan i slutna rum utan ventilation.

Läs instruktionerna noggrant innan du använder din gasolgrill för första gången. Grillen får endast användas utomhus och den måste stå på ett säkerhetsavstånd på minst 1,5 meter från brännbara föremål.

GASOLFLASKOR

• Endast gasolflaskor med en maximal fyllnadsvikt på 11 kg får placeras på bottenplattan. Placera gasolflaskan på den därför avsedda platsen, se monteringsanvisningen.

• Vänligen beakta att inga otäta skruvar eller läckage finns i skarvarna på beslagen. Gör en TÄTHETSKONTROLL innan du använder grillen och varje gång du byter gasolflaska. Gasolflaskor får inte utsättas för en temperatur över 50°C och de får inte lagras i slutna rum eller i en kallare.
• Läs noga igenom och följ säkerhetsinstruktionerna som finns på din gasolflaska.
• ANMÄRKNING: Kontrollera att tryckregulatorn och gasolflaskan är godkända för användning i ditt land. Använd endast gasolflaskor som uppfyller landets motsvarande bestämmelser. På grund av de olika tätningssystemen är det inte möjligt att få skruvförbindelsen tät om inte tryckregulator- och gasolflasksystemen passar samman. Denna läcka kan leda till att den utströmmande gasolen plötsligt antänds av öppen eld eller gnistor. Av säkerhets- och ansvarsskäl rekommenderar vi dig att under alla omständigheter kontrollera gasolgrillarna som kommer ut till försäljning, och om det är nödvändigt att anpassa tryckregulator och gasslang till landets bestämmelser, be att få dem anpassade.

SÄKERHETSHÄNVISNINGAR

Denna bruksanvisning måste förvaras av ägaren och alltid vara tillgänglig.

Ta grillen i bruk enligt kapitel TÄNDNINGSINSTRUKTION.

- Får endast användas utomhus. - Läs igenom bruksanvisningen innan grillen tas i bruk. - VARNING: Åtkomliga delar kan vara heta. Håll barnen på avstånd. - När apparaten används får det inte finnas brännbart material i närheten. - Apparaten får inte flyttas när den används. - Stäng gasventilen på gasolflaskan efter användningen. - Använd aldrig grillen under ett takutsprång. - Om din grill har styrrullar, rulla den inte över ojämn mark eller kanter. - Använd alltid grillhandskar när du tar i varma delar. - Ställ alltid gasreglageknappen i position 0 och stäng av gastillförseln från gasolflaskan efter att du grillat färdigt. - När du byter gasolflaska är det viktigt att du noga kontrollerar att gasreglageknappen står i position 0 och att gasolflaskans gastillförsel är avstängd. VIKTIGT: Det får inte finnas några tändkällor i närheten. När du ansluter en ny gasolflaska, kontrollera förbindningsdelarna enligt anvisningarna TATHETSKONTROLL. - Om man misstänker att det finns otätheter, ska man ställa gasreglageknappen i position 0 och stänga av gastillförseln från gasolflaskan. Låt de delar som leder gasen kontrolleras av en gasfackman. - Byt ut gasslangen omedelbart om den är skadad eller om den visar spår av slitage. Slangen får inte vara böjd eller ha sprickor. Glöm inte att vrida av gasreglageknappen och stänga av gastillförseln innan slangen tas bort. - Byt ut slangen och gastrycksreglaget efter att de använts i 3 år från inköpsdatum. Kontrollera att gastrycksreglaget och slangen uppfyller relevanta EN-normer. Den rekommenderade längden på gasslangen är 90 cm och får inte överskrida 150 cm. - Blockera aldrig det stora runda luftsugningshålet i botten eller de 6 luftventilerna i locket. Ventilationsspringorna i utrymmet för gasolflaskan får absolut inte täppas igen eller täckas över. - Utför inga förändringar på apparaten. Om du misstänker fel, kontakta en fackman. Grillen levereras med passande gasolflaska med inbyggd gastrycksreglage. Kontrollera att gasslangen inte vidrör de heta ytorna på grillen. Slangen får inte vridas. Har din grillmodell slangföring, måste slangen fixeras i denna. - Slang och reglage motsvarar de respektive ländernas föreskrifter och EN-normerna. - Om inte den fulla effekten uppnås och du misstänker stopp i gastillförseln, kontakta en fackman för gas. Använd endast grillen på ett fast och säkert underlag. Ställ aldrig grillen på trägolv eller andra brännbara ytor. Placera alltid grillen på avstånd från brännbart material. - Förvara inte grillen i närheten av lättantändliga vätskor eller material. - Om grillen förvaras i ett förråd under vintern måste gasolflaskan tas bort. Den bör alltid förvaras utomhus på en väl ventilerad plats utom räckhåll för barn. - Innan du använder grillen ska den placeras på en plats som är så vindskyddad som möjligt. När grillen inte används och när den har svalnat bör den skyddas mot väder och vind med ett överdrag. Överdrag finns att köpa hos din grillåterförsäljare. - För att förhindra instängd fukt ska du ta bort överdraget efter ett kraftigt regn. - Lämna aldrig grillen utan uppsikt när den används. Grillen förblir varm länge även efter att den har stängts av. Var försiktig så att du inte bränner dig och lägg inga saker på grillen, det är risk för brand.

SPECIFIKA SÄKERHETSANVISNINGAR FÖR APPARATER MED STRÖMANSLUTNING

Grillen får endast användas om elkabel, eluttag och enheten själv inte uppvisar några skador. Kontrollera före varje användning. - Enheten får endast anslutas till jordat eluttag. Dra alltid ur kontakten efter varje användning eller om ett fel uppstår. VARNING: Dra i kontakten och inte i elkabeln. - Låt inte elkabeln komma i kontakt med varma delar. Vidrör inte stickkontakten med våta händer. - Eftersom denna grill har elektriska komponenter skall den inte användas vid regn eller snöfall. - Om förlängningskabel behöver användas, måste denna vara jordad och dimensionerad för minst 10A (230V) strömstyrka (kabeldiameter min. 1,5 mm) samt placeras på så sätt att ingen kan snubbla över denna eller välta enheten. - Använd så korta förlängningskablar som möjligt och koppla aldrig ihop 2 eller flera förlängningskablar. - Placera aldrig elkabeln över vägområden

TÄTHETSKONTROLL

VARNING: Under täthetskontroll får det inte finnas några tändkällor i närheten. Detta gäller också rökning. Utför aldrig täthetskontroll med en tändsticka eller öppen låga och alltid utomhus.

1. Gasreglageknappen måste stå i position
2. Öppna gasoltillförseln på gasolflaskan och applicera en tvålösning med 50% flytande tvål och 50% vatten på de gasolledande delarna (anslutningen på gasolbehållaren/gasoltryckreglaget/gasolslang/gasolinlopp/anslutning på ventilen). Du kan också använda en läcksökningsspray. (se bild 2A och 2B)
3. Bildas blåsor i tvålösningen tyder det på en läcka. VIKTIG: Grillen får inte användas innan alla läckor blivit åtgärdade. Stäng gastillförseln vid gasolflaskan.
4. Stoppa läckorna genom att, om möjligt, dra åt förbindelsedelarna eller genom att byta ut de defekta delarna.
5. Upprepa punkt 1 och 2.
6. Kontakta din fackhandlare för gas om läckorna kvarstår.

ANMÄRKNING: Gör TÄTHETSKONTROLLEN efter varje anslutning eller vid byte av gasolflaska och i början av grillsäsongen.

LUGANO 570G SPECIFIK MODELL

Bild 2A Bild 2B

FÖRKLARING AV DE OLIKA TECKNEN PÅ KONTROLLPANELEN

Värmenivåer och tändning:

O:pa position

: lagre prestandaniva

medelprestanda

: hog prestanda

：ländning

tandare

BRÄNNAR-SYSTEM

KUPOL

Grillsystem med tva ringbrannare

Den stora ringbrannaren nár pa hogsta effekten och pa den lagsta effekten. Den ar gjord for anvandning i medel till hegt temperaturomradet.

Den lilla ringbrannaren ar gjord for att laga mat vid laga temperaturer och kan bara justeras nagot. Skillnaden mellan och inte synlig (flambild). Den lilla ringbrannaren upnpar en temperatur om cirka 100 till 120°C

STEAKHOUSE BURNER

Den stora ringbrannaren upnär pa lage hogsta effekten och pa lage den lagsta effekten. Den ar gjord for anvanding i medel till higt temperaturomrdet.

MATLAGNINGSPLATS PÅSIDAN OM

Brannarsystem for extra grillytor pa modellen LUGANO 570 G

Den stora ringbrännaren uppnår på läge högsta effekten och på läge den lägsta effekten. Den är gjord för användning i medel till högt temperaturområde.

INNAN DEN ANVÄNDS FÖRSTA GÅNGEN

1. Rengör alla delar som kommer i kontakt med livsmedel.
2. Kontrollera alla delar som leder gas, som det är beskrivet i kapitlet TÄTHETSKONTROLL. Gör detta även om gasolgrillen LUGANO 570 G levererats färdigmonterad från din fackhandlare.
3. Bränn ut grillen i cirka 20-25 minuter på

TÄNDNINGSINSTRUKTION

KUPOL

1. Säkerställ att alla förbindelsedelar mellan gasslangen, gastryckreglaget och gasolflaskan är ordentligt fastskruvade (gör enligt anvisningarna i kapitlet TÄTHETSKONTROLL).
2. Slå på huvudströmbrytaren på elektronikboxen (ON = huvudströmbrytarens röda kontrollampa lyser).
3. Öppna grillocket. VARNING: Tänd aldrig grillen med locket stängt.
4. Öppna gastillförseln på gasolflaskan.
5. Tryck på den lilla ringbrännarens gasolreglageknapp (vredknapp) och vrid den moturs till nivå. Tryck på den svarta tändningsknappen och håll den nedtryckt tills en gnista springer över och gasolen börjar brinna. Eller tryck på den lilla ringbrännarens gasolreglageknapp (vredknapp) och vrid den moturs till nivå. Tryck på den svarta tändningsknappen och håll den nedtryckt tills en gnista springer över och gasolen börjar brinna.

1. Om gasolen inte tänds inom 3 sekunder, vrid gasolreglageknappen till. Vänta 2 minuter så att den oförbrända gasolen kan avdunsta. Upprepa sedan steg 5.
2. Är det inte möjligt att tända grillen efter 3 försök, kontrollera orsaker (som beskrivs i avsnittet FELSÖKNING).

STEAKHOUSE BURNER

1. Säkerställ att alla förbindelsedelar mellan gasslangen, gastryckreglaget och gasolflaskan är ordentligt fastskruvade (gör enligt anvisningarna i kapitlet TÄTHETSKONTROLL).
2. Slå på huvudströmbrytaren på elektronikboxen (ON = huvudströmbrytarens röda kontrollampa lyser).
3. Ta bort plastlocket över tilläggsgrillytan som också tjänar som skärbräda (kallas nedan XXL-skärbräda Lugano). VARNING: Tänd aldrig grillen när denna är övertäckt med XXL-skärbrädan Lugano.
4. Öppna gastillförseln på gasolflaskan.
5. Tryck på den lilla ringbrännarens gasolreglageknapp (vredknapp) och vrid den moturs till nivå. Tryck på den svarta tändningsknappen och håll den nedtryckt tills en gnista springer över och gasolen börjar brinna.

1. Om gasolen inte tänds inom 3 sekunder, vrid gasolreglageknappen till 0. Vänta i 2 minuter, så att den oförbrända gasolen kan avdunsta. Upprepa sedan steg 5.
2. Är det inte möjligt att tända grillen efter 3 försök, kontrollera orsaker (som beskrivs i avsnitt FELSÖKNING).
3. Täck över tilläggsgrillytan med XXL-skärbrädan först efter att den fullständigt svalnat.

MATLAGNINGSPLATS PÅ SIDAN OM

1. Säkerställ att alla förbindelsedelar mellan gasslangen, gastryckreglaget och gasolflaskan är ordentligt fastskruvade (gör enligt anvisningarna i kapitlet TÄTHETSKONTROLL).
2. Slå på huvudströmbrytaren på elektronikboxen (ON = huvudströmbrytarens röda kontrollampa lyser).
3. Ta bort plastlocket över tilläggsgrillytan, som också tjänar som skärbräda (kallas nedan XXL-skärbräda Lugano). VARNING: Tänd aldrig grillen när denna är övertäckt med XXL-skärbrädan Lugano.
4. Öppna gastillförseln på gasolflaskan.
5. Tryck in gasolreglaget och vrid den moturs till nivå. Tryck på den svarta tändningsknappen och håll den nedtryckt tills en gnista springer över och gasolen börjar brinna.

1. Om gasolen inte tänds inom 3 sekunder, vrid gasolreglageknappen till 0. Vänta i 2 minuter, så att den oförbrända gasolen kan avdunsta. Därefter upprepas steg 5.
2. Om det inte är möjligt att antända brännaren till tilläggsgrillen efter 3 försök, ska man leta efter orsaken (som beskrivs i avsnittet FELAVHJÄLPNING).
3. Täck över tilläggsgrillytan med XXL-skärbrädet först efter att den fullständigt svalnat av.

ELEKTRONIKBOX OCH ELEKTRONISK TÄNDBOX

4 NiMH-uppladdningsbara batterier (typ AA, 1.2 V/2400 mAh) för Safety Light System (SLS) (1) 2 batterier (typ AAA, 1.5 V) för elektrisk tändare (2) 1 huvudströmbrytare för att bryta strömförsörjningen till de olika komponenterna och förhindra att de uppladdningsbara batterierna laddas ur 1 laddstation för de uppladdningsbara batterierna (3): Laddstationen för de uppladdningsbara batterierna ansluts med hjälp av den medlevererade nätkabeln mellan väggkontakten och anslutningen på baksidan av apparaten. Vid anslutning av den medlevererade nätkabeln laddas de fyra inbyggda uppladdningsbara batterierna automatiskt upp när huvudströmbrytaren är inkopplad. Under laddningsprocessen lyser dioden på batteriladdaren hela tiden orange (ungefärlig laddningstid upp till 12 timmar).

VARNING: De medlevererade uppladdningsbara batterierna till LUGANO 570 G -grillen är uppladdningsbara på grund av att de är inbyggda i laddningsstationen i elektronikboxen. Dessa får INTE ersättas med vanliga icke-uppladdningsbara batterier. Skulle ni ändå stoppa icke-uppladdningsbara batterier och samtidigt ansluta grillen med nätkabeln i väggen, kommer apparaten ändå att försöka ladda de icke-uppladdningsbara batterierna. Detta kan leda till allvarliga skador och bränder!

SAFETY LIGHT SYSTEM (SLS)

SAFETY LIGHT SYSTEM (SLS) till LUGANO 570 G -grillen aktiveras när gasreglageknappen vrids till positionen O moturs riktning och därmed gastillförseln öppnas.

Lysringen i gasreglageknappen och lysdioden i centrumposition O syns redan på långt håll om en eller flera brännare aktiverar gastillförseln.

Energiförsörjningen för SLS garanteras av de 4 medlevererade uppladdningsbara batterierna. När laddningen av de uppladdningsbara batteriernas laddningskapacitet sjunker till en kapacitet på cirka 20% , blinkar den och indikerar att SLS-displayen snart kommer att släckas ner. Gasreglageknappen fungerar även om de uppladdningsbara batterierna är tomma.

LUGANO 570 G förfogar över ett inbyggd uppladdningsstation (se kapitel ELEKTRONIKBOX OCH ELEKTRONISK TÄNDBOX).

I manöverpanel finns en ljussensor. Denna mäter omgivningens ljusintensitet och anpassar sig efter ljusstyrkan för SLS. ANVISNINGAR: För att funktionen ska kunna garanteras måste glaset ovanför sensorn vara rent och fritt.

OUTDOORCHEF gasoklotgrillsystemet har många fler egenskaper än en vanlig gasgrill.

Den tillåter att man med hjälp av tratten fördelar värmen snabbt från indirekt till direkt. Därmed kan man anpassa klotgrillen till respektive typ av grilling.

Såväl vid indirekt som vid direkt grilling med gasolklotgrill är brännaren optimalt skyddad av tratten. Detta förhindrar brand på grund av att fett som faller ner antänds, då inget fett kan droppa på brännaren. Dessutom uppstår därigenom ingen stark rökutveckling - perfekt för sund och smaklig grilling.

En ytterligare stor fördel gentemot andra gasolgrillar är att grillens inneryta förblir ren under hela grillningen. För fettet droppar endast ner i tratten och fångas upp i en skål under själva klotgrillen.

Tratten är av emalj liksom uppsamlingsskålen och är mycket lätt att rengöra - så är grillen rengjord i en handvändning och förberedd för nästa tillagning.

Tips: För att rengöra tratten rekommenderar vi att ni hettar upp grillen i 10 min på högsta värmen (indirekt trattposition). Därefter kan man enkelt borsta tratten med mässingsborsten. Vi rekommenderar er att använda OUTDOORCHEF trattborste.

Mer information om våra tillbehör: WWW.OUTDOORCHEF.COM

INDIREKT VÄRME

Vid indirekt grillning, matlagning och bakning cirkulerar värmen liksidigt runt det som ska grillas och förvandlar grillen till ett omluftningssystem.

Perfekt värmecirkulation i klotet sörjer för samtidigt färdiglagat kött. Idealiskt t.ex. för beredning av stora köttstycken som stekar, filé, kotlettrader eller hel kyckling. Köttet blir underbart saftigt.

Indirekt grillmetod lämpar sig tillsammans vid ångkokning av grönsaker och vid bakning av bröd, pizza med mera.

DIREKT VÄRME

Vid direkt grilling och matlagning koncentreras värmen och leds uppåt vilket lämpar sig för OUTDOORCHEF tillbehör som Aroma stekpanna, Barbecue wok eller grillplatta - överallt där stark värme underifrån behövs.

Information: Då LUGANO 570 G är försedd med Steakhouse Burner och har en tilläggsgrillyta som passar utmärkt för direkt grilling av biffar - rekommenderar vi tratten i ovan angiven position tillsammans med passande tillbehör. För direkt grilling med korttidsstekt kött, rekommenderar vi Steakhouse Burner.

BRUKSANVISNING FÖR GASOLKLOTGRILL

1. Sätt EASY FLIP-tratten i önskat läge.

VARNING: Förändra endast trattens läge under grillningen med värmebeständig grillvante.

ANVISNINGAR: Vid direkt grilling och kokning på grillen ska locket lämnas öppet. Endast på nivå 1, även vid direkt grilling, får locket vara stängt.

direkt grilling ha locket stängt.

1. Välj vid behov nödvändiga tillbehör.
2. Förvärm grillen med stängt lock i cirka 10-15 minuter på nivå 1.
3. Lägg det som ska grillas på grillgallret och reglera temperaturen steglöst enligt önskemål mellan 1 och 5.
4. Ställ efter grillningen alltid gasreglageknappen på position 0. Därefter stänger du av gastillförseln från gasolflaskan. Även vid tomma flaskor måste kranen stängas helt.
5. VARNING: Det uppsamlade, heta fettet i uppsamlingsskålen kan fatta eld. Låt fettet i uppsamlingsskålen först svalna av helt.

Fettuppsamlingsskålen får endast tas i med hjälp av medföljande handtag (se bild 3)!

1. Låt grillen svalna av helt innan ni förflyttar den, bär iväg den eller rengör den.

BRUKSANVISNING FÖR STEAKHOUSE BURNER (TILLÄGGSGRILLYTA)

1. Avlägsna innan drifttagning alltid XXL-skärbrädet till Lugano-grillen som tjänar till att täcka över grillytan. Denna kan skadas av hettan.
2. Sätt på det medlevererade vind- och sprutskyddet på grillytan. Detta ser till att grillytan inte förlorar i värme av vinden och skyddar också grillen från att fett sprutar omkring.

1. Lägg det som ska grillas på grillgallret och reglera temperaturen steglöst enligt önskemål mellan 1 och 5.
2. Ställ alltid efter grillningen gasreglageknappen på position 0. Därefter stänger du av gastillförseln till gasolflaskan. Även vid tomma flaskor måste kranen stängas helt.
3. VARNING: Det uppsamlade, heta fettet i uppsamlingsskålen kan fatta eld. Låt fettet i uppsamlingsskålen först svalna av helt. Fettuppsamlingsskålen får endast fattas tag i med hjälp av (se bild 3)!
4. Låt grillen svalna av helt innan ni förflyttar den, bär iväg den eller rengör den.

BRUKSANVISNING FÖR TILLAGNINGSYTA VID SIDAN OM

1. Avlägsna innan drifttagning alltid XXL-skärbrädet Lugano, vilket tjänar till att täcka över grillytan. Detta kan skadas av hettan.
2. Ta därför först bort denna extra yta för medföljande gryta/stekpanna.
3. Välj motsvarande tillbehör eller stekpanna och placera denna på extraytan. Använd woken tillsammans med medföljande fästklämmor. 4. Reglera sedan temperaturen steglöst enligt önskemål mellan
4. Tillsätt matvarorna kort efter uppvärmningen av tillbehöret eller stekpannan och tillaga dem där.
5. Ställ efter tillagningen alltid gasreglageknappen på position Därefter stängs gastillförseln av från gasolflaskan. Även om tomma flaskor måste flaskventilen stängas.
6. VARNING: Det uppsamlade heta fettet i uppsamlingsskålen kan fatta eld. Låt fettet i uppsamlingsskålen först svalna av helt. Fettuppsamlingsskålen får endast fattas med hjälp av medföljande handtag (se bild 3)!
7. Låt grillen svalna av helt innan ni förflyttar, bär iväg den eller rengör den.

Bild 3

GRILLGALLER AV GJUTJÄRN

ANVÄNDNING

Rengör gjutjärnsgallret med vatten innan du använder det första gången. Vidrör endast grillgallret under grillningen endast med grillvante. Ställ inte gjutjärnsgallret på brännbara eller värmekänsliga ytor när det är varmt.

För enklare sätt att hantera gjutjärnsgallret kan man använda lyften.

RENGÖRING

Låt gjutjärnsgallret brinna ut vid fullt läge i cirka 10 minuter. - Använd en borste med mässingsborst (ingen stålborste) - Låt därefter gallret liksom borstarna svalna av helt. - Vid hårdnackad nedsmutsning: Använd OUTDOORCHEF BARBECUE CLEANER för grundlig rengöring - Gallret ska efter rengöringen oljas in lätt med matolja.

GRYTAN/STEKPANNAN

ANVÄNDNING

Vidrör grytan/stekpannan under grillningen endast med grillvante. Ställ inte grytan/stekpannan när den är varm på brännbara eller värmekänsliga ytor.

RENGÖRING

Grytan/stekpannan kan enkelt rengöras i diskmaskinen. Vid hårdnackad nedsmutsning kan OUTDOORCHEF BARBECUE CLEANER användas.

VARNING

XXL-skärbrädet Lugano, som också tjänar som övertäckning, får aldrig läggas på det heta grillgallret (Steakhouse Burner) eller läggas på grytan/stekpannan. Grillgallret liksom grytan/stekpannan måste först ha svalnat av helt.

XXL-SKÄRBRÄDE LUGANO/ÖVERTÄCKNING TILLÄGGSGRILLYTA

Medföljande XXL-skärbräde Lugano tjänar förutom som skärbräde till att täcka över Steakhouse Burner.

Som namnet säger, utmärker sig XXL-skärbrädet Lugano först och främst för sin storlek. På detta högkvalitativa skärbräde i plast får de stora köttbitarna plats. Den enastående rännan för köttsaften fångar upp vätskan vid uppskärning och inget rinner ner.

Information: XXL-skärbrädet Lugano kan också erhållas som separat tillbehör.

ANVÄNDNING SOM ÖVERTÄCKNING

XXL-grillplåten Lugano tjänar även i Steakhouse Burner som ett praktiskt överdrag och skyddar grillgallret mot damm och annan yttre påverkan. Nopprorna på sidan av grillplåten tjänar också till att hålla fast grillplåten på den extra tillagningsytan. Därtill positioneras grillplåten väl på den extra tillagningsytan då nopprorna passar in mellan täckplattan och grillgallret.

VARNING: Låt först alltid grillgallret svalna av helt och avlägsna sedan det medföljande vindskyddet innan Steakhouse Burner täcks över.

FÖRVARING AV LUGANO 570 G

LUGANO 570 G har stötsystem. I den stora byrålådan till vänster finns en fantastisk utdragbar finess i vilken man kan lägga ytterligare medföljande grillgaller och andra tillbehör till OUTDOORCHEF som en pizzasten, vilket är platsbesparande då den kan förvaras stående.

Information: Pizzastenen ingår inte i leveransen utan kan erhållas separat.

Mer information om våra tillbehör: WWW.OUTDOORCHEF.COM

TIPS OCH TRICKS

ATT GRILLA MED GASOLKLOTGRILL

Med indirekt värme

Större köttstycken (t.ex. filé, entrecôte, kotlettrader eller hel kyckling): Tack vare det intelligenta tråtsystemet behöver inte större köttstycken längre vändas under grillningen. Värmen i gasolbrännaren stiger på insidan av grillklotet och fördelas jämnt i hela klotet. Lägg det som ska grillas på det förvärmda grillgallret och stäng locket. Låt det alltid finnas lite plats mellan köttbitarna. Genom att stänga locket kommer maten att brynas från alla sidor och köttsaften stannar kvar i köttet.

Vid större köttstycken rekommenderar vi att man använder vår temperaturmätare, t.ex. OUTDOORCHEF GOURMET CHECK DUAL BT - som mäter innertemperaturen för perfekt resultat, vilken är enkel att styra via den officiella OUTDOORCHEF-appen.

Med indirekt värme kan man även baka, så du kan lätt överraska familj och vänner med en hembakad pizza med vår OUTDOORCHEF-pizzasten, som passar perfekt i klotgrillen. Låt först pizzastenen värmas upp på högsta nivån i 10 minuter innan man sätter in pizzan - det blir en krispig pizzabotten precis som i Italien.

Med rätt tillbehör får du ännu mer glädje av din OUTDOORCHEF. Grilla, koka eller baka: Ge din kreativitet och experimentlusta fritt utlopp.

Mer information om vårt breda tillbehörssortiment finns på appen på: WWW.OUTDOORCHEF.COM

Med direktvärme

Perfekt lämplig för OUTDOORCHEF-tillbehör som passar vid hög värme, som t.ex. tillbehör till OUTDOORCHEF gjutjärnsplatta eller OUTDOORCHEF barbecue wok.

Till din OUTDOORCHEF LUGANO 570 G kan du ha en extra tillagningsyta (STEAKHOUSE BURNER), varför vi rekommenderar att vid direkt grilling uteslutande använda lämpliga tillbehör. För korttidsstekt kött eller korv lämpar sig STEAKHOUSE BURNER perfekt - mer att läsa finns under nästa punkt "Grilling med Steakhouse-Burner".

ATT GRILLA MED STEAKHOUSE BURNER

Din OUTDOORCHEF LUGANO 570 G är försedd med en hög prestanda extra grilyta med STEAKHOUSE BURNER. Fördelen med STEAKHOUSE BURNER är att den passar utmärkt tillsammans med en gasolklotgrill.

STEAKHOUSE BURNER har tagits fram för klassisk grilling med värme underifrån och lämpar sig därför bäst för korttidsstekt kött som biffar, korvar och grönsaker, t.ex. paprika, zucchini och auberginer (som antipasti).

Genom sin höga temperatur, som är möjlig med STEAKHOUSE BURNER, trollar man fram härliga grillaromer och perfekt grillmönster för era rätter.

NJUTBARA TIPS: LUGANO 570 G tillåter en kombination av STEAKHOUSE BURNER och en gasolklotgrill för både direkt, klassisk grilling med enastående fördelar även för indirekt grilling i gasolklotgrill.

Därmed kan alla maträtter som t.ex. små och stora köttbitar först få kraftig grillarom och sedan föras med ett fint grillmönster innan de blir helt klara på ett skonsamt sätt med lägre temperaturer.

Även kött kan man först steka hårt och sedan i lugn och ro låta bli färdig i klotgrillen - för perfekt resultat.

ATT LAGA MAT PÅ TILLÄGGSYTAN

Tilläggsytan för LUGANO 570 G kompletterar funktionen med gasolklotgrill (indirekt grilling) med funktionen för STEAKHOUSE BURNER (direkt grilling) men ytterligare en funktion (kokning). Möjligheterna är därför oändliga med LUGANO 570 G då den ersätter ett helt kök.

Tilläggsytan lämpar sig perfekt för tillredning av diverse förrätter som t.ex. vitlöksräkor, tillbehör till grönsaksgrytor eller för såser till grillköttet. Därför rekommenderar vi OUTDOORCHEFs Aroma-stekpanna som tillbehör för att lyckas med alla rätter.

Mer information om vårt breda tillbehörssortiment finns på: WWW.OUTDOORCHEF.COM

EFTER GRILLNINGEN

1. Ställ gasreglageknappen för alla brännare på
2. a) Stäng av gastillförseln från gasolflaskan. b) Koppla ur huvudströmbrytaren.
3. Låt grillen kallna helt och rengör den sedan.
4. Ta bort vindskyddet.
5. Ta bort stekpannan.
6. Täck över grillen med passande överdrag.

RENGÖRING

Mycket lite rengöring behövs mellan grillningarna, då det mesta fett avdunstar eller hamnar i uppsamlingsskålen. Vid svår nedsmutsning värmer man upp grillen på högsta nivån i cirka 10 minuter. Använd vid rengöring av tratten och grillgallret en grillborste med mässingsborst (inga stålborstar).

För grundlig rengöring används OUTDOORCHEF BARBECUE CLEANER. Ibland kan man använda sig av en svamp av nylon med lite diskmedel på för att avlägsna alla lösa rester.

VIKTIGT: Låt grillen torka ordentligt efter varje grundlig rengöring på nivå (bränna ut).

RENGÖRING AV TILLÄGGSGRILLYTAN PÅ LUGANO 570 G

Mycket lite rengöring behövs mellan grillningarna, då det mesta fettet avdunstar eller hamnar i uppsamlingsskålen. Vid rengöring av grillgallret och grillplattan används en grillborste med mässingsborst (inga stålborstar). Till slut kan man ta ut uppsamlingsskålen och rengöra med OUTDOORCHEF BARBECUE CLEANER.

VIKTIGT: När man använder rengöringsmedel måste du låta grillen torka ordentligt efteråt. För att påskynda torkningen kan du tända grillen och låta den brinna ut i några minuter på högsta nivån.

ANVÄNDNING AV OUTDOORCHEF BARBECUE CLEANER

VIKTIGT: Grillen får inte vara igång vid användning av OUTDOORCHEF BARBECUE CLEANER.

Använd handskar samt skyddsglasögon. Grillen och dess tillbehör besprutas grundligt när grillen fortfarande är varm och låt verka i 15-30 minuter. Smutsiga ytor måste åter besprutas och grundligt spolas med vatten och låt sedan torka av.

VARNING: OUTDOORCHEF BARBECUE CLEANER får inte användas på pulverbelagda ytor.

ANVÄNDNING AV OUTDOORCHEF CLEANER

VIKTIGT: Grillen får inte vara igång vid användning av OUTDOORCHEF CHEF-CLEANER.

Använd handskar och glasögon som skydd. Grillen och dess tillbehör besprutas grundligt när grillen fortfarande är lite varm och låt verka i 15-30 minuter tills skum bildats.

Vid behov torkar man av med en passande grillborste eller en nylonsvamp. Därefter spolas det grundligt med vatten och får torka.

VARNING: OUTDOORCHEF CHEF CLEANER får inte användas på pulverbelagda ytor.

SKÖTSEL LUGANO 570 G STEAKHOUSE BURNER

Brännaren kan täppas till av insekter. Detta kan förorsaka en minskning av effekten eller en baktändning. För att kontrollera brännaren och regelbundet rengöra den måste följande steg vidtas:

1. Ta först bort gjutjärnsgrillgallret och eldtaket från LUGANO 570 G.
2. a) Avlägsna därefter säkringsstiften till brännarens fästen.

b) Sedan lyfts brännaren uppåt och ur brännkammaren.

1. Brännaren rengörs med en smal flaskborste eller en tråd.
2. Efter framgångsrik rengöring, sätt tillbaka alla delar i omvänd ordning i brännkammaren enligt avsnittet "TÄNDNING AV STEAKHOUSE BURNER" och kan åter tas i drift.

VIKTIGT: När man använder rengöringsmedel till rengöringen måste du låta grillen torka ordentligt efter rengöringen. För att påskynda torkningen kan du tända grillen och ställa in nivån i några minuter med öppet lock för att bränna ut.

UNDERHÅLL

Regelbundet underhåll av din grill garanterar felfri funktion.

• Kontrollera alla gasledande delar minst två gånger per år och varje gång efter ett längre uppehåll. Spindlar och andra insekter som kan orsaka tilltäppning måste tas bort innan användning.
• Om grillen regelbundet står på ojämn mark ska du då och då kontrollera att alla skruvar fortfarande är åtdragna. När man inte använder grillen under en längre period ska man innan den åter tas i bruk KONTROLLERA TÄTHETEN. Om tvivel föreligger vänd dig till din gasolleverantör eller din återförsäljare. För att undvika korrosionsskador ska du smörja in alla metalldelar innan lång tids förvaring.
• Efter en lång tids förvaring och minst en gång under grillsäsongen ska man kontrollera att gasslangen inte har sprickor, knickar eller andra skador. En skadad gasslang måste genast ersättas enligt kapitel SÄKERHETSANVISNINGAR.
• Behandla alla trädetaljer en gång per år med träolja - den skyddar mot sprickbildning. Skydda grillen efter att den svalnat av med ett lämpligt överdrag från OUTDOORCHEF mot väder och vind. För att förhindra att fukt ansamlas under överdraget, tas detta av vid regn. Övertäckningar kan köpas hos din grillåterförsäljare.

FELAVHJÄLPNING

Brännaren antänds inte:

• Kontrollera om gastillförseln från gasolflaskan är öppen. Säkerställ att det finns tillräckligt med gasol i gasolflaskan.
• Kontrollera om det finns gnistor i elektroden till brännaren.

VARNING: Dessa kontroller får endast utföras med stängd gastillförsel!

Ingen gnista:

• Säkerställ att batteriet ligger rätt (vid grill med elektrisk tändning).
• Avståndet mellan brännaren och elektroden får endast uppgå till 5-8 mm.
• Kontrollera om kabeln vid elektrisk tändare och elektroden är isatt och sitter fast. Sätt i ett batteri (typ AAA, LR03, 1,5 V) i den elektroniska tändaren.

SAFETY LIGHT SYSTEM (SLS) fungerar inte:

• Kontrollera om gastillförseln är öppnad med gasreglageknappen. (Vid stängd gasolflaskeventil).
• Säkerställ att de uppladdningsbara batterierna till SLS ligger rätt och är uppladdade.
• Skulle de uppladdningsbara batterierna vara tomma, kan medföljande nätkabel kopplas in för att starta uppladdningen.

Kan du inte ta din grill i bruk efter ovan nämnda åtgärder, kontakta då din återförsäljare.

KONSUMENTGARANTI

1. Garantier och förhållande till köparens andra rättigheter

Vid köp av denna OUTDOORCHEF-produkt hos återförsäljare erhåller ni som privat slutkund (konsument) en tillverkargaranti från Outdoorchef AG (OC).

Tillverkarens garanti ger dig garantianspråk mot garantigivare enligt överenskommelse. Garantianspråken består utöver andra avtalsenliga rättigheterna. Dessa andra rättigheter hävs eller begränsas inte av denna garanti. Du kan även göra dina andra rättsliga eller juridiska krav gällande gentemot gällande förpliktelser. Dessa krav enligt produktansvarslagen påverkas ej av denna garanti.

Som köpare har du framför allt möjlighet att göra avtalsgarantikrav gällande gentemot din återförsäljare. Så kan t.ex. ett möjligt återtagande av köpeavtalet gentemot återförsäljaren inom ramen för denna garanti gentemot OC komma att följas.

2. Berörda garantivillkor

Garantigivare är OC. Garantiberättigade är alla slutanvändare som köper en ny produkt för privat bruk i den auktoriserade handeln. Förvärv ska det finnas kvitton på. Förvärv för privat bruk föreligger om produkten köps av en juridisk person för ändamål som huvudsakligen varken kan hänföras till företagare eller yrkesverksamma i verksamhet.

Om ett garantianspråk ska vara giltigt måste detta göras hos garanten inom två månader. Annars hävs samtliga garantianspråk. För uppenbara defekter bör preklusionsfristen vid mottagandet av produkten. OC rekommenderar därför att produkten inspekteras vad det gäller fel.

3. Omfattning

Garantin gäller från inköpsdatum och beviljas i följande fall: såvida ingen uteslutning av fakta föreligger i enlighet med punkt 4 föreligger

• Tre år för klotet (underdel och lock) för rost.
• Tre år för grillgaller genom rost genomrostning eller genombränning. Tre år för allt i rostfritt stål mot genomrostning eller genombränning.
• Fel emaljen vid första användningen. Två år för alla övriga tillverknings-/materialfel.

Brister som är betydelselösa för funktionen och som ni som kund märker som rimliga ojämnheter, färgskillnader i emaljen eller mindre fel vid locket eller på upphängningsdelarna.

Vid garantifall kommer OC att byta ut skadade eller bristfälliga delar eller hela produkten efter eget tycke. Såvitt betydelsefullt för funktionen har ni som kund rätt att göra ett byte mot en jämförbar modell eller modell av nyare design. Såvitt brister i funktionalitet inte påverkas och i den mån det är rimligt, kan i stället för reparation även lämplig ekonomisk ersättning erbjudas dig.

För avveckling av garantin (kontroll och eventuellt utbyte) kvarstår inga krav på OC för ersättningsprodukt eller motsvarande skadeersättning. Utförande av tjänsterna under denna garanti påverkar varken en förlängd garantitid eller att den startas på nytt. Utbytbara delar är OCs egendom. Endast om produkten byts ut börjar garantitiden på nytt.

Ytterligare krav gentemot garanten omfattas inte. Dina anspråk baserade på andra rättsliga grunder utesluts eller begränsas härmed inte (se även ovan under 1).

4. Uteslutande

Garantin gäller inte i följande fall:

• Sedvanlig notning, framför allt på utsatta förslitningsdelar, i synnerhet tratt, flamtak, brännare, termometer, tändning och batterier, elektroder, tändkablar, gasslang, gastrycksreglerare, värmeelement, reflektor, aluminiumskyddsfolie, grill- eller kolgaller och -skalar, antändningsgaller liksom kolgaller/fettuppsamlingsskålar.
• Skador i emaljen för använda delar, liksom fel som inte förelåg vid första användningen. Defekta och/eller skador på grund av oförsiktig hantering eller felaktig hantering, i synnerhet på grund av att man inte beaktat bruksanvisning, säkerhetsanvisningar eller drifts-/skötselanvisningar (exempelvis användning av utomhusapparater inomhus, skador genom felaktig montering, felaktig rengöring av den emaljerade ytan i tratten eller grillgallret genom att inte genomföra täthetskontroll som rekommenderas i bruksanvisningen, genom användning av skadliga kemikalier, genom att ta bort delar i felaktigt syfte osv.). Defekter och/eller skador som uppkommit vid ingrepp och reparation av icke-auktoriserade personer från OC. Defekter och/eller skador genom väderpåverkan (hagel eller blixtnedslag). Defekter och/eller skador genom avsiktlig skada eller av oaktsamhet. Defekter och/eller skador som uppkommit vid transporten från återförsäljaren, såvida inte denna utförts av garanten. Defekter och/eller skador på grund av att man brukat våld. Defekter och/eller skador på grund av användning professionellt för att tjäna pengar (vid hotell- eller restaurangverksamhet).

5. Garantiförfall

I garantifall vänligen kontakta oss eller en av våra auktoriserade återförsäljare så fort som möjligt (återförsäljarlista finns på www.outdoorchef.com) och ange förutom namn och adress vilken produkt/produktdel, köpekvitto, serienummer och artikelnummer (båda hittar du på dataetiketten på grillen; se bruksanvisningen). Beskriv gärna felet med foto. För att garantiärendet ska kunna prövas lämnar ni in produkten till oss (bring-in-garanti). Vid berättigade garantifall kommer vi att ersätta nödvändiga och erforderliga transport- och fraktkostnader, annars skickar vi produkten tillbaka till dig utan kostnad.

Registrerat varumärke OUTDOORCHEF representeras av

Outdoorchef AG | Eggbühlstrasse 28 | Postfach | 8050 Zürich-Schweiz | www.outdoorchef.com

TEKNISK INFORMATION

KUPOL

CE 0063

Gas Propan/Butan 30/31

Prestanda

- Liten brännare 1.20 kW - Stor brännare 8.50 kW

Munstycken (28-30/37 mbar)

- Munstycke liten brännare 0,55 mm/markering: BF - Munstycke stor brännare 1,47 mm/markering: BT

Munstycken (50 mbar)

• - Munstycke liten brännare 0.48 mm/markering: AF - Munstycke stor brännare 1,27 mm/markering: AT

STEAK HOUSE BURNER

CE 0063BT3928

Gas propan/butan 30/31

Prestanda 5.60 kW

Gasolforbrukning 400 g/h

Munstycke (28-30/37 mbar) 1,16 mm/markering BP

Munstycke (50 mbar) 1,02 mm/markering: BL

BRANNARE TILLAGGSGRILLYTA

CE 0063

Gas propan/butan 30/31

Prestanda 3.20 kW

Vid drift med elektronisk tandare behövs batterier (typ AAA, LR03, 1,5 V).

Visningsavvikelse från termometer kan uppgå till +/−10 %.

Hemsida

Ytterligare information, tips och tricks, recept och allt som är värt att veta om OUTDOORCHEF-produkterna finns på OUTDOORCHEF.COM

OBS!

VIKTIG: Läs denna bruksanvisning noggrant innan du börjar använda din OUTDOORCHEF gaskulgrill.

CC0063 2019	PIN 0038 BP 950G	Durchschnitt SE Eigenkapitalanz. 28.8050 Zinslich
Typ: LUGANO 570 G Article No.: 18.128.23		Seite No.:
Mio. € Drasse
Bereinigtes Propofor P/N 00149	S/037 mbar	DISTRIBUTION Condomister Deutscher Gesichn Condomister 101 [74000 Rechnung] Germany
Small volume Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohot Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohor Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohurt Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohourt Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohrt Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort Cohort CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohORT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohPT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohF CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT Coh FT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFF CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohTT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohRT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT Cohft CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohHT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFTA CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFLT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFR CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFI CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohIT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohOT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohBT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohUT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohET CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFIT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFB CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohIFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohPT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFF CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohFT CohF CohFP CohFP CohFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CahFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CihFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CuhFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CehFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CeeFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CiaFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CiesFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CIEFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CioFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CicFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CisFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CieFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiecFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegF CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP CiegFP

VIKTIGT:

Skriv serienumret på gaskulgrillen på baksidan av den tyska bruksanvisningen. Klistermärket med detta nummer sitter antingen på grillstativet eller bottenplattan, beroende på grillmodell.

Artikelnumret och beteckningen för gaskulgrillen anges på välkomstkortet som medföljde i dokumentmappen.

LUGANO 570 G är en gasolgrill för utomhusbruk (se avsnittet GASFLASKOR OCH GASREGLATOR).

I kontrollpanelen finns en ljussensor. Den mäter ljusstyrkan i grillens omgivning och ställer in styrkan på lamporna i SLS-systemet därefter. OBS: För att denna funktion ska fungera korrekt måste glaset över sensorn hållas rent och inget får skymma sensorn.

SMART TRATT SYSTEM

OUTDOORCHEF gasolgrill är mycket mer än bara en vanlig gasolgrill.

Genom att vrida på tratten kan du snabbt ändra värmefördelningen från indirekt till direkt värme. På så sätt kan du ställa in grillningen perfekt för bästa tillagning av maten.

Brännarna är helt skyddade av tratten vid både indirekt och direkt värme. Detta förhindrar flammor från fett, eftersom inget fett kan droppa ner på brännaren. Dessutom bildas det mindre rök - perfekt för hälsosam och välsmakande grillmat.

En annan stor fördel jämfört med andra gasolgrillar är att grillen håller sig ren inuti. Eftersom fettet bara droppar ner på tratten och därifrån vidare ner i uppsamlingsbrickan under kulan.

Sedan är det bara att torka av den emaljerade tratten och uppsamlingsbrickan - så att du kan rengöra grillen på ett kick och ha den redo för nästa användning.

Råd: Vi rekommenderar att du förvärmer grillen på högsta inställning i 10 minuter för att bränna rent tratten (indirekt trattläge). Sedan borstar du bara tratten med en mässingsborste. Vi rekommenderar att du använder OUTDOORCHEF:s trattborste.

Mer information om våra tillbehör: WWW.OUTDOORCHEF.COM

INDIREKT VÄRME

Vid indirekt grillning, matlagning och bakning sprids värmen jämnt runt maten och grillen fungerar som ett utmärkt konvektionsgrillsystem.

Fullkomin hitahringrás í kúlunni tryggir jafna eldun á grillmatnum. Hún hentar til dæmis við matreiðslu á stórum kjötstykkjum eins og steikum, filé í stykkjum eða heilum kjúklingi. Kjöt heldur frábærlega safaríkt.

Óbein grillun hentar somuleiðis vel til að mýkja grænmeti og til að baka brauð, pizzu og margt annað.

BEINN HITI

5. Úrvinnsla ábyrgðar

Ef um ábyrgðartilvik er að ræða skal hafa samband eins fljótt og auðið er við okkur eða viðurkenndan söluaðila (lista yfir söluaðila er að finna á www.outdoorchef.com) og tilgreina eftir því sem hægt er vöru/hluta vörunnar, sölukvittun, raðnúmer og vörunúmer (koma bæði fram á upplýsingalímimiða á grillinu; sjá fyrsta kaflann í notkunarleiðbeiningunum), ásamt heimilisfangi þínu. Þú mátt gjarnan láta mynd fylgja með lýsingu á gallanum. Skilaðu vörunni til söluaðilans eða okkar. Við getum prófað vöruna og kannað hvort ábyrgðin gildi. Í réttmætum ábyrgðartilvikum munum við endurgreiða nauðsynlegan flutnings- og sendingarkostnað, annars munum við senda vöruna til baka á þinn kostnað.

Eftirfarandi fyrirtæki er fulltrúi fyrir skráðar vörur okkar OUTDOORCHEF

Outdoorchef AG | Eggbühlstrasse 28 | Pósthólf | 8050 Zürich-Swiss | www.outdoorchef.com

TÆKNILEGAR UPPLÝSINGAR

KÚLA

CE 0063

Gas Própan/bútan 30/31

Afl

- lítill brennari 1,20 kW - stór brennari 8,50 kW

Gasnotkun 702 g/klst.

Stútar (28-30/37 mbar)
