BRUKSANVISNING DCB090 DEWALT

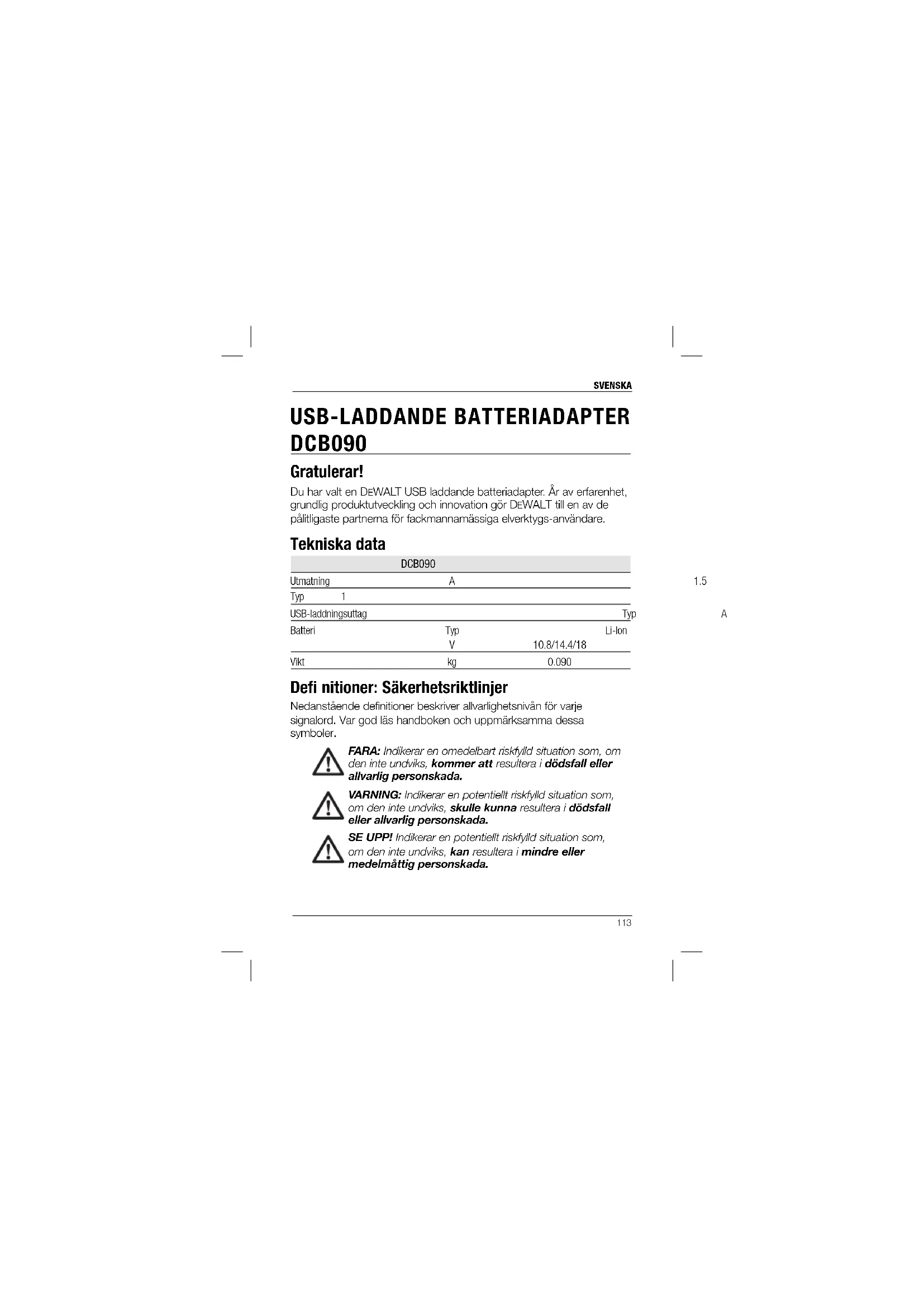

USB-LADDANDE BATTERIADAPTER DCB090 Gratulerar! Du har valt en DEWALT USB laddande batteriadapter. År av erfarenhet, grundlig produktutveckling och innovation gör D EWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare. Tekniska data DCB090 Utmatning A 1.5 Typ 1 USB-laddningsuttag Typ A Batteri Typ Li-Ion V 10.8/14.4/18 Vikt kg 0.090 Defi nitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler. FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada. VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada. SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttig personskada.SVENSKA

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada. Anger risk för elektrisk stöt. Anger brandrisk. VARNING: För att minska risken för personskada, läs instruktionshandboken. VARNING! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/ eller allvarlig personskada. SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR ATT KUNNA

REFERERA TILL DEM SENARE

USB-laddande batteriadapter DCB090 VARNING: Denna handbok innehåller viktiga säkerhets- och bruksanvisningar för denna DCB090 USB-laddande batteriadapter. Innan den USB-laddande batteriadaptern DCB090 används, läs denna bruksanvisning och alla etiketter på den USB-laddande batteriadaptern, batteripaketen, laddaren och produkterna som använder den USB-laddande batteriadaptern.

• Innan den USB-laddande batteriadaptern DCB090 används, läs alla instruktioner och alla varningar på den USB-laddande batteriadaptern DCB090, batteripaketen och produkterna som använder batteripaketen.

• Risk för stötar. Se till att inga vätskor tränger in i den USB- laddande batteriadaptern DCB090 Det kan resultera i elektriska stötar.

• Risk för brännskador. För att reducera risken för skador, använd endast DEWALT 10,8V, 14,4 och 18V li-Ion batteripaket med den USB-laddande batteriadaptern DCB090. Försök inte attSVENSKA

använda några andra batteripaket. Andra typer av batterier kan överhettas och spricka vilket kan resultera i personskador och materiella skador.

• Den USB-laddande batteriadaptern DCB090 är inte avsedd för något annat ändmål än att ge ström åt/ladda små elektroniska USB-apprater. All annan användning kan resultera i brandrisk, elstötar eller till och med dödliga elstötar.

• Utsätt inte den USB-laddande batteriadaptern DCB090 för regn eller snö.

• Se alltid till att platsen är torr om den USB-laddande batteriadaptern DCB090 används utomhus.

• Använd inte den USB-laddande batteriadaptern DCB090 om den har utsatts för kraftiga stötar, har tappats eller skadats på något annat sätt. Lämna den till en auktoriserad

• Ta inte isär den USB-laddande batteriadaptern DCB090, det finns inga delar som kan servas. Viktiga Säkerhetsinstruktioner för alla Batteriladdare

• Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet. VARNING: Risk för stötar. Låt ingen vätska komma in i laddaren. Det kan resultera i elektriska stötar. VARNING: Risk för brännskador. För att minska risken för skador ladda endast DEWALT laddningsbara batteripaket. Andra typer av batterier kan överhettas och brista vilket kan resultera i personskador och egendomsskador. Ladda inte icke-laddningsbara batterier. SE UPP: Barn bör övervakas för att garantera att de inte leker med apparaten. OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan den kortslutas av främmande föremål. Främmande föremål som är ledande såsom,SVENSKA

men inte begränsat till, slipdamm, metallspån, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.

• Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.

• Utsätt inte laddaren för regn eller snö.

• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.

• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.

• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.

• När en laddare hanteras utomhus, gör detta alltid på en torr plats och använd en förlängningssladd som är avsedd för utomhusbruk. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

• Blockera inte ventilationsöppningarna på laddaren. Ventilationsöppningarna är placerade ovanpå och på sidorna av laddaren. Placera laddaren undan från alla heta källor.

• Använd inte laddaren med skadad sladd eller kontakt — byt ut dem omedelbart.SVENSKA

• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.

• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.

• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.

• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.

• Försök ALDRIG att ansluta två laddare tillsammans.

• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

SPARA DESSA INSTRUKTIONER

Laddare Den USB-laddande batteriadaptern DCB090 lämpar sig för 10,8V, 14,4V och 18 V Li-Ion (DCB121, DCB123, DCB140, DCB141, DCB142, DCB180, DCB181, DCB182 och DCB183) batteripaket. Dessa laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera. Laddningsprocedur (fi g. 2)

1. Koppla in laddaren (f) i lämpligt 230 V uttag innan batteripaketet

2. Sätt i batteripaketet (a) i laddaren, se till att paketet är helt isatt i

laddaren. Den röda (laddar) lampan börjar blinka kontinuerligt för att indikera att laddningsprocessen har startat.SVENSKA

3. Fullföljandet av laddningen kommer att indikeras genom att den

röda lampan förblir PÅ kontinuerligt. Paketet är fulladdat, och kan användas vid detta tillfälle eller lämnas i laddaren. OBSERVERA: För att garantera maximal prestanda och livslängd för Li-jon batterier bör batteripaketet laddas fullt innan första användning. Laddningsprocedur Se tabellen här nedan för status på laddningen av batteripaketet. Status på laddningen laddar –– –– –– –– helt uppladdat ––––––––––––––––––––– het/kall paketfördröjning –– • –– • –– • –– •

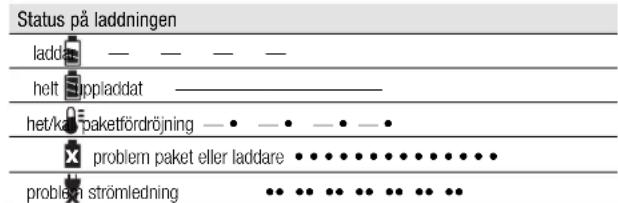

problem paket eller laddare • • • • • • • • • • • • • • problem strömledning •• •• •• •• •• •• •• Denna laddare kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra att tända eller genom att visa blinkmönster för problempaket eller laddare. OBSERVERA: Detta kan också betyda att det är problem med en laddare. Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter. Het/kall paketfördröjning När laddaren upptäcker ett batteri som är för varmt eller för kallt, startar den automatiskt en het/kall paketfördröjning, vilket skjuter upp laddningen tills batteriet har nått en lämplig temperatur. Därefter växlar laddaren automatiskt till paketets laddningsläge. Denna funktion garanterar maximal livslängd för batteriet. XR Li-jon verktyg är konstruerade med ett elektroniskt skyddsystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.SVENSKA

Verktyget kommer automatiskt att koppla från det om det elektroniska skyddssystemet aktiveras. Om detta inträffar, låt Li-jon-batteriet sitta i laddaren till dess det är full-laddat. Ett kallt batteripaket kommer att ladda med ungefär halva hastigheten mot ett varmt batteri. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt. Viktiga Säkerhetsinstruktioner för alla Batteripaket Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning. Batteripaketet är inte fulladdat direkt från kartongen. Innan batteripaketet och laddaren används, läs igenom säkerhetsinstruktionena nedan och följ laddningsproceduren som anges.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteripaketet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteripaketet från laddaren kan antända dammet eller ångorna.

• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke- kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.

• Ladda endast batteripaketet i därför avsedd DEWALT laddare.

• Skvätt INTE eller sänk ned i vatten eller annan vätska.

• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40°C (såsom utomhusskjul eller metallbyggnader under sommaren).

• För bästa resultat se till att batteripaketet är fulladdat innan det används.SVENSKA

VARNING: Försök aldrig att öppna batteripaketet av någon anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning. SPECIFIKA SÄKERHETSINSTRUKTIONER FÖR LITIUM-JON (Li-jon)

• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.

• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.

• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård. VARNING: Fara för brännskada. Batterivätskan kan vara lättantändlig om den som utsätts för gnista eller eld. Batteripaket FÖRVARINGSREKOMMENDATIONER

1. Den bästa förvaringsplatsen är en som är sval och torr, långt

bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används. OBSERVERA: Batteripaket med li-jon-batterier bör vara full- laddade när de förvaras.SVENSKA

2. För långvarig förvaring rekommenderas att förvara ett fulladdata

batteripaket på en kall och torr plats utan laddare för optimalt resultat. OBSERVERA: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen. Etiketter på laddare och batteripaket Som tillägg till de piktografier som används i denna handbok visar etiketterna på laddaren och batteripaketet följande piktografier: Läs instruktionshandbok före användning. Batteriladdning. Batteriet laddat. Het/kall paketfördröjning.

Problem med paket eller laddare. Problem med strömledning. Stick inte in ledande föremål. Ladda inte skadade batteripaket. Använd endast med DEWALTs batteripaket, andra kan spricka och orsaka personskada och skador. Utsätt inte för vatten.SVENSKA

Se till att undermåliga sladdar omedelbart byts ut. Ladda endast mellan 4 °C och 40 °C. Kassera batteripaketet med vederbörlig hänsyn till miljön. Bränn inte batteripaketet. Laddar batteripaket med Li-jon. Se Tekniska data angående laddningstid. Endast för användning inomhus. Förpackningsinnehåll Förpackningen innehåller: 1 USB-laddande batteriadapter 1 Instruktionshandbok OBSERVERA: Batteripaket, laddare och förvaringslåda medföljer inte med N-modeller.

• Kontrollera om det finns skador på laddare, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

• Ta dig tid att grundligt läsa och förstå denna handbok före användning. DATUMKODPLACERING (FIG. 1) Datumkoden (e), vilken också inkluderar tillverkningsår, finns tryckt på undersidan av höljet.SVENSKA

Exempel: 2013 XX XX Tillverkningsår Beskrivning (fi g. 1) VARNING: Modifiera aldrig den USB-laddande batteriadaptern DCB090 eller delar av den. Skada eller personskada kan uppstå. a. Batteripaket b. USB-laddande batteriadapter DCB090 c. USB-laddningsuttag d. Laddningsindikator e. Datumkod

Den USB-laddande batteriadaptern DCB090 är utrustad med två USB-laddningsuttag av typ A och är konstruerad för att leverera ström till USB-apparater med hjälp av D EWALT 10.8V, 14.4 och18V Li-ion batteripaket. ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser. Den USB-laddande batteriadaptern är en apparat för professionellt bruk. LÅT INTE barn komma i kontakt med laddaren. Övervakning krävs när oerfarna handhavare använder denna laddare.

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensam för att leka med denna produkt. Elektrisk Säkerhet NOTERA: Följande elektriska säkerhetsvarningar gäller för batteripaket och laddare, de gäller inte för den USB-laddande batteriadaptern.SVENSKA

Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning. Din DEWALT-laddare är dubbel-isolerad i enlighet med EN60335; därför behövs ingen jordningstråd. Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom D EWALTs serviceorganisation. Användning av Förlängningssladd En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1mm

; maximala längden är 30m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet. ANVÄNDNING Montering och borttagning av batteripaketet (fi g. 1, 2) NOTERA: Se till att batteripaketet är fulladdat. VIKTIGT: För att förhindra att batteriet töms, avlägsna batteripaketet från den USB-laddande batteriadaptern DCB090 när den inte används. INSTALLERA BATTERIPAKETET Skjut in batteripaketet (a) i den USB-laddande batteriadaptern DCB090 (b) tills batteriet sitter på plats stadigt. VARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

TA BORT BATTERIPAKETET

Ta ett stadigt tag i batteripaketet och dra ut det från den USB-laddande batteriadaptern. Sätt i batteriet i laddaren på det sätt som det beskrivs i avsnittet som behandlar laddaren i denna bruksanvisning.SVENSKA

LADDNINGSINDIKATOR När batteriet sätts i USB-strömkällan DCB090, blinkar LED:n kort. Sen kommer ett visst antal lampor beroende på batteripaketets laddningstillstånd att tändas i tio sekunder. Laddningsindikatorn (d) indikerar den ungefärliga laddningsnivån som återstår i batteripaketet enligt följande: 75 –100% laddning 50 – 75% laddning 0 – 50% laddning USB-laddningsuttag (Fig. 1) Den USB-laddande batteriadaptern DCB090 (b) är utrustad med två USB-laddningsuttag av typ A (c). Den USB-laddande batteriadaptern DCB090 levererar en total ström på 1,5 A. NOTERA: Anslut inga apparater som har högre strömförbrukning än utgångsströmmen som anges på den laddande batteriadapterns etikett. Att göra det förkortar den laddande batteriadapterns användningstid. Anslut en USB-kontakt till ett av laddningsuttagen (c) för att strömförsörja eller ladda din apparat. UNDERHÅLL Din DEWALT laddare har konstruerats för att fungera under lång tid med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring. Den USB-laddande batteriadaptern, laddaren och batteriet kan inte servas. Det finns inga delar som kräver service på insidan.

• Försök inte reparera den USB-laddande batteriadaptern, laddaren eller batteripaketet. För att säkerställa produktens säkerhet och tillförlitlighet, bör reparationer, underhåll och inställningar genomföras av en auktoriserad DEWALT reparatör.SVENSKA

Smörjning Den USB-laddande batteriadaptern, laddaren och batteripaketet behöver inte smörjas. Rengöring VARNING: Blås bort smuts och damm från huvudkåpan med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur. VARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke-metalliska delarna på laddaren Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i laddaren, sänk aldrig ner någon del av verktyget i en vätska.

RENGÖRINGSINSTRUKTIONER FÖR LADDARE

VARNING: Fara för stöt. Koppla bort laddaren från växelströmsuttaget före rengöring. Smuts och fett kan avlägsnas från laddarens exteriör genom att använda en trasa eller en mjuk icke-metallisk borste. Använd inte vatten eller några rengöringslösningar.SVENSKA

Valfria tillbehör VARNING: Eftersom tilbehör andra än de som erbjuds av DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med denna produkt vara riskabelt. För att minska risken för personskada bör endast DEWALT rekommenderade tillbehör användas med denna produkt. Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör. Att skydda miljön Separat insamling. Denna produkt får inte kasseras tillsammans med vanligt hushållsavfall. Skulle du en dag upptäcka att din produkt från DEWALT behöver ersättas eller att du inte längre har någon användning för den, kassera den inte tillsammans med hushållsavfallet. Gör denna produkt tillgänglig för separat insamling. Separat insamling av använda produkter och förpackningar möjliggör att ämnena kan återvinnas och användas igen. Återanvändning av återvunna ämnen bidrar till att förhindra miljöföroreningar och minskar behovet av råmaterial. Lokala bestämmelser kan ge anvisningar för separat insamling av elektriska produkter från hushållen, på kommunala avfallsanläggningar eller via återförsäljaren när du köper en ny vara. DEWALT tillhandahåller en inrättning för insamling och återvinning av DEWALTs produkter när dessa har nått slutet på sin livslängd. För att utnyttja denna tjänst, återsänd din vara till något behörigt reparationsombud, som kommer att tillvarata den å dina vägnar.SVENSKA

Du kan kontrollera var ditt närmaste behöriga reparationsombud finns, genom att kontakta det lokala kontoret för DEWALT på den adress som anges i denna handbok. Alternativt finns en förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning, med kontaktadresser, på Internet på: www.2helpU.com. Uppladdningsbart batteripaket Detta batteripaket för långvarigt bruk måste laddas upp när det inte åstadkommer tillräcklig effekt på arbetsmoment som det lätt kunde klara tidigare. Vid slutet av dess tekniska livslängd, kassera det med vederbörlig hänsyn till vår miljö:

• Kör slut på batteripaketet helt och hållet, och ta därefter ut det ur verktyget.

• Li-jon celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.SVENSKA

GARANTI DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI • Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från D EWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

• KONTRAKT PÅ ETT ÅRS FRI SERVICE • Om du behöver underhåll eller service för ditt DEWALT verktyg inom 12 månade från inköp har du rätt till en service utan kostnad. Den kommer att utföras utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI • Om din produkt från DEWALT produkt fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;SVENSKA

• Produkten bara har utsatts för rimligt slitage och nötning;

• Reparationer inte har försökt göras av obehöriga personer;

• Bevis på köpet visas upp;
