Produkttyp	USB-Adapter zum Laden des Akkus
Marke	DeWALT
Modell	DCB090
Versorgungsspannung	230 V AC
USB-Ausgangsstrom	1,5 A (gesamt)
Anzahl der USB-Anschlüsse	2 (Typ A)
Kompatible Akkutypen	Li-Ion 10,8 V, 14,4 V und 18 V (Serien DCB)
Gewicht	0,090 kg
Ladezustandsanzeige	3-stufige LED-Anzeige (0-50%, 50-75%, 75-100%)
Elektronischer Schutz	Gegen Überlastung, Überhitzung und Tiefentladung
Doppelte Isolierung	Ja (Klasse II)
Verwendungszweck	Stromversorgung und Laden von USB-Geräten über DeWalt-Akkus
Pflege	Mit einem feuchten Tuch und milder Seife reinigen; keine Lösungsmittel verwenden
Reparierbarkeit	Enthält keine vom Benutzer reparierbaren Teile; wenden Sie sich an ein autorisiertes Servicecenter
Garantie	1 Jahr (Teile und Arbeit) + 30 Tage Zufriedenheitsgarantie
Ladetemperatur	Zwischen 4 °C und 40 °C

Häufig gestellte Fragen - DCB090 DEWALT

Welche Akkutypen kann ich mit dem DCB090 verwenden?

Der DCB090 ist kompatibel mit DeWALT Li-Ion-Akkus von 10,8 V, 14,4 V und 18 V der Serien DCB121, DCB123, DCB125, DCB140, DCB141, DCB142, DCB143, DCB180, DCB181, DCB182 und DCB183.

Kann ich USB-Geräte laden, während der Akku in einem Werkzeug verwendet wird?

Nein, der DCB090 ist ein dedizierter Adapter, der erfordert, dass der Akku in den Adapter eingesetzt wird. Er kann nicht gleichzeitig mit einem Werkzeug verwendet werden.

Was bedeuten die Leuchtanzeigen am Adapter?

Wenn der Akku eingesetzt ist, blinkt die Anzeige kurz und dann leuchten für 10 Sekunden eine bestimmte Anzahl von LEDs: 3 LEDs = 75-100% Ladung, 2 LEDs = 50-75%, 1 LED = 0-50%.

Ist der Adapter wasserdicht?

Nein, setzen Sie den Adapter nicht Regen oder Schnee aus. Verwenden Sie ihn nur an einem trockenen Ort, um Stromschlaggefahr zu vermeiden.

Kann ich den DCB090 mit Nicht-DeWalt-Akkus verwenden?

Nein, verwenden Sie nur kompatible DeWALT Li-Ion-Akkus. Die Verwendung anderer Akkus kann zu Überhitzung, Explosion und Verletzungen führen.

Wie reinige ich den USB-Adapter?

Trennen Sie den Adapter vom Akku und reinigen Sie ihn mit einem feuchten Tuch und milder Seife. Verwenden Sie keine Lösungsmittel und tauchen Sie ihn nicht ins Wasser.

Verfügt der DCB090 über Überlastschutz?

Ja, der Adapter und der Akku sind elektronisch gegen Überlastung, Überhitzung und Tiefentladung geschützt.

Kann ich den Akku dauerhaft im USB-Adapter lassen?

Um eine übermäßige Entladung zu vermeiden, wird empfohlen, den Akku aus dem Adapter zu entfernen, wenn er nicht verwendet wird.

Was tun, wenn der Adapter nicht funktioniert?

Überprüfen Sie, ob der Akku richtig eingesetzt und geladen ist. Wenn das Problem weiterhin besteht, bringen Sie den Adapter und den Akku zu einem autorisierten DeWalt-Servicecenter zur Überprüfung.

Welche Garantie hat der DCB090?

DeWalt bietet eine 1-jährige Garantie auf Teile und Arbeit sowie eine 30-tägige Zufriedenheitsgarantie. Ein Kaufbeleg ist erforderlich.

BEDIENUNGSANLEITUNG DCB090 DEWALT

Dansk (oversat fra original brugsveteading) 2
Deutsch (übersetzt von den Originalanweisungen) 20

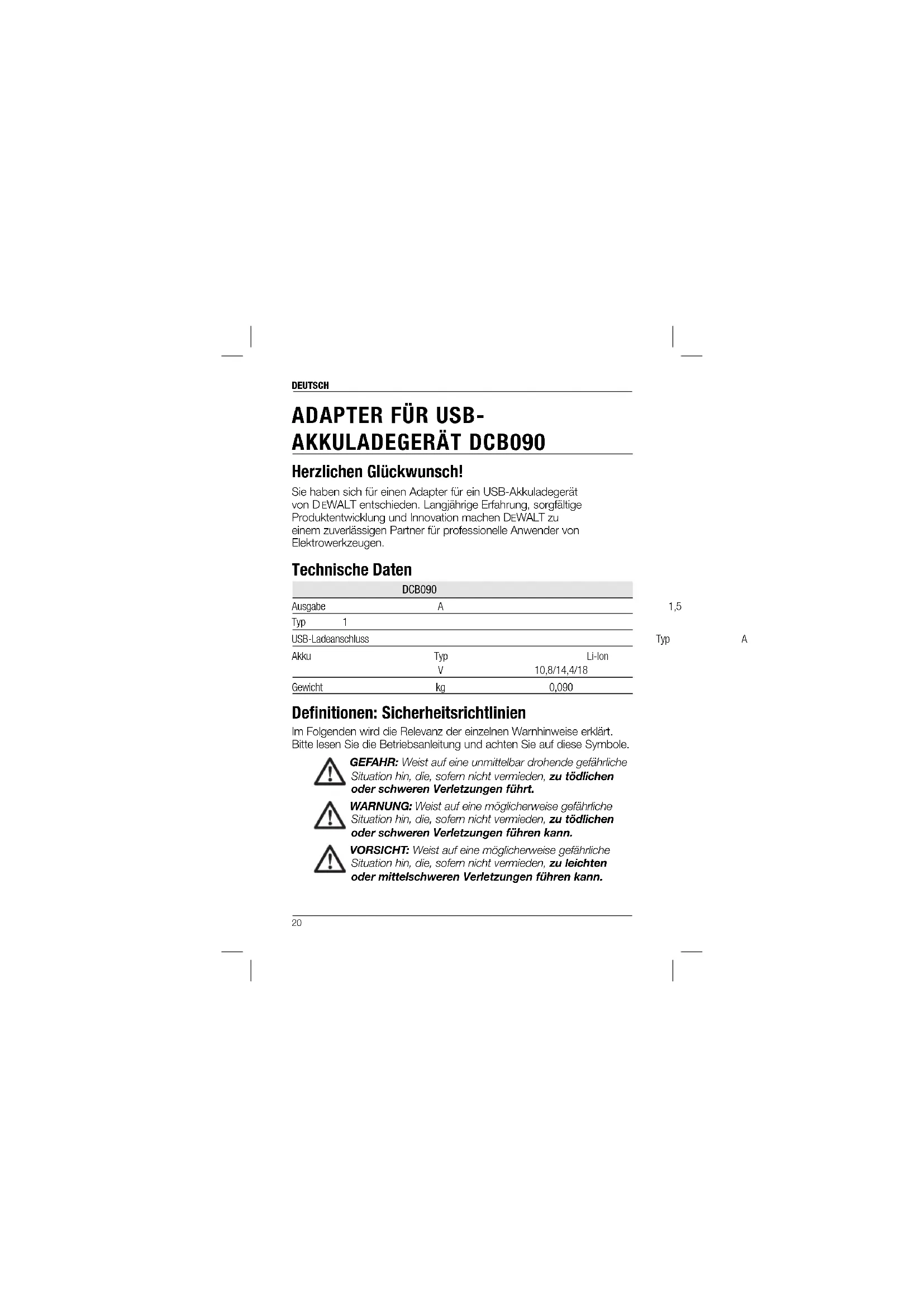

Herzlichen Glückwunsch!

Sie haben sich für einen Adapter für ein USB-Akkuladegerät von DEWALT entschieden. Langjährige Erfahrung, sorgfällige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

	DCB090
Ausgabe	A
Typ 1
USB-Ladeanschluss
Akku	Typ	LI-Ion
	V	10,8/14,4/18
Gewicht	kg	0,090

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärrt.
Bittelesen Sie die Betriebsanleitung und achen Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNING: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

1,5

Typ

DEUTSCH

HINWEIS: Weist auf ein Verhalten hin, das nicht mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird. zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgebung hin.

WARNING: Zur Reduzierung der Verletzungsgefahritte die Betriebsanleitung lesen.

WARNUNG! Lesen Sie alle Sicherheitswarmhinweise und alle Anweisungen. Das Nichtbeachten von Wamhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND ALLE ANWEISUNGEN AUF

Adapter für USB-Akkuladegerät - Warnhinweise

WARNING: These Anleitung enthalt wichtige Sicherheits- und Betriebsanweisungen für den USB-Ladeadapter DCB090. Lesen Sie vor der Verwendung des Adapters für USB-Akkuladegeräte DCB090 diese Anleitung sowie alle Aufkleber auf dem Adapter für USB-DCB090 USB-Akkuladegeräte, den Akku, das Ladegerät und die Produkte, mit denen das Akkuladegerät eingesetzt wird.

• Lesen Sie vor der Verwendung des Adapters für USB-Akkuladegeräte DCB090 alle Anweisungen und Warnhinweise auf dem Adapter für USB-DCB090 USB-Akkuladegeräte, den Akku, das Ladegerät und das Produkt, mit dem der Akku eingesetzt wird.
  Stromschlaggefahr. Lassen Sie keine Flüssigkeit in den Adapter für USB-Akkuladegeräte DCB090 eindringen. Dies kann einen elektrischen Schlag zur Folge haben.
• Verbrennungsgefahr. Verwenden Sie zur Vermeidung von Verletzungen mit dem Adapter für USB-Akkuladegeräte DCB090 nur 10,8 V, 14,4 and 18 V Lithium-lonen-Akkus von

DEUTsCH

DEWALT. Er darf mit keinen anderen Akkus verwendet werden. Andere Akkutypen können sich überhitzen und bersten, was zu Verletzungen und Sachschaenen führen kann.

• Dieser Adapter für USB-Akkuladegeräte DCB090 ist ausschließlich für die Verwendung zur Stromversorgung/Aufladung von kleinen Elektronikgeräten mit USB-Anschluss vorgesehen. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie den Adapter für USB-Akkuladegerate DCB090 weder Regen noch Schnee aus.
• Wenn der Adapter für USB-Akkuladegerate DCB090 im Freien verwendet wird, daß dies nur an einem trockenen Ort geschehen.
• Benutzen Sie den Adapter für USB-Akkuladegeräte DCB090 nicht, wenn er einen harten Stöß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie das Gerät in eine autorisierte DEWALT-Kundendienstwerkstatt.
• Nehmen Sie den Adapter für USB-Akkuladegeräte DCB090 nicht auseinander, er enthalt keine Teile, die vom Benutzer gewartet werden können.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

• Lesen Sie vor der Verwendung des Ladegerats alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

WARNING: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen halten. Dies kann einen elektrischen Schlag zur Folge haben.

VORSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollenn nur Akkus von DeWALT verwendet werden. Andere Akkutypen konnen sich überhitzen und bersten, was zu Verletzungen und Sachschaenen führn kann. Nicht auf adbare Batterien dürfen nicht wieder aufgeladen werden.

DEUTSCH

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeug玩游戏.

HINWEIS: Unter bestimmten Umständen können bei an die Stromquelle angeschlossenen Ladegerät die Kontakte im Ladegerät durch Fremdmaterial kurzgeschlossen werden. Leitende Framdmaterialien, wie z. B. Schleifstaub, Metallspane, Stahlwolle, Aluminiumfolie oder die Ansammlung von Metalpartikel von den Hohräumen des Ladegerätes fernenhalten. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertriefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesen Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzpiert.
• These Ladegerate sind ausschlieBlich fur das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tõdliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät weder Regen noch Schnee aus.
• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann und dass es keinen sonstigen schädlichen Einflüsse oder Belastungen ausgesetzt wird.
• Ein Veränderungskabel solle nur dann verwendet werden wenn es absolut notwendig ist. Ein ungeeignetes Veränderungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Wenn Sie ein Ladegerät im Freien betreiben, tun Sie dies an einem trockenen Ort und verwenden Sie ein für den

DEUTSCH

AuBeneinsatz geeignetes Verlangerungskabel. Die Verwendung von für den AuBeneinsatz geeigneten Kabeln sindert die Gefahr eines elektrischen Schlages.

• Blockieren Sie nicht die Luftungsschlitze am Ladegerät. Die Luftungsschlitze befinden sich oben und an den Seiten des Ladegerats. Stellen Sie das Ladegerät von Hitzequellen entfern auf.
• Betrieben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker — beschädigte Teile sind unverzüglich auszuwechseln.
• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stöß erlitten hat fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststellte.
• Das Ladegerätarf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienstelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.
• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienstelle oder einer anderen qualifizierten Person ausgetaucht werden.
• Ziehen Sie den Netzstecker des Ladegerates vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnahmen des Akkus wird dieses Risiko nicht reduziert.
  Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.
• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230 V Netzstrom konzipiert. Es damit mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

Das Ladegerat DCB105 kann folgende Akkus laden: 10,8 V, 14,4 V und 18 V Li-Ion (DCB121, DCB123, DCB125, DCB140, DCB141, DCB142, DCB143, DCB180, DCB181, DCB182 und DCB183).

An dieser Ladegerät mussen keine Einstellungen vorgenommen werden, und es wurde für eine möglich eine fache Bedienung konzipiert.

1. Stecken Sie das Ladegerät (f) in eine geeignete Steckdose mit 230 V, bevor Sie den Akku einsetzen.
2. Legen Sie den Akku (a) vollständig in das Ladegerät ein. Die rote Leuchtte (Aufladen) blinkt dauerhaft und zeit dadurch an, dass der Ladevorgang begonnen wurde.
3. Der Ladevorgang ist abgeschlüssen, wenn die rote Kontrolleuche ununterbrochen leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt benutzt oder im Ladegerät belassen werden.

HINWEIS: Um die maximale Lebensdauer der Li-ion-Akkus zu gewähren, laden Sie den Akkusatz vor der ersten Verwendung vollständig auf.

Ladevorgang

Die Ladezustände des Akkus sind in der Tabelle unter aufgeführnt.

Ladezustand
feld geladen	- - - - - -
stelländig geladen
Temperaturverzögerung	- - - - - -
Problem mit Akku oder Ladegerät	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Problem mit der Stromversorgung	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

DEUTSCH

Dieses Ladegerät ländt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet oder indem das Blinkmuster für Probleme mit dem Akku oder dem Ladegerät angezeigt werden.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Temperaturverzögerung

Wenn das Ladegerät feststellt, dass der Akku zu heiß oder zu kalt ist, wird automatisch die Temperaturverzögerung ausgelösst. Dabei wird der Ladevorgan so lange ausgesetzt, bis der Akku eine geeignete Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf Ladebetrieb. Dieses Funktionsmerkmal gewährleistet die maximale Lebensdauer des Akkus.

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Gerät schaltet sich automatisch aus, wenn der elektronische Schutz anschlägt. Wenn dies geschieht, setzen Sie den Li-Ion-Akku in das Ladegerät, bis er vollständig geladen ist.

Ein kalter Akku wird mit etwas der halben Geschwindigkeit eines warmen Akkus geladen. Der Akku wird während des gesamtten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku warmer wird.

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angegeben.

Der Akku ist bei der Lieferung nicht vollständig aufgeladen. Lesen Sie vor der Verwendung von Akku und Ladegerät die folgenden Sicherheitsanweisungen und befolgen Sie dann die genannten Schritte zum Aufladen.

DEUTSCH

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Laden oder benutzten Sie den Akku nicht in explosionsgeführdaten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnahmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führten Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passst, da das Akku reiben kann, was zu schweren Verletzungen führen kann.
• Laden Sie die Akkus nur in ausgewiesenen Ladegeräten von DEWALT auf.
• Das Ladegerat KEINEN Spritzem aussetzen und NICT in Wasser oder andere Flüssigkeiten eintauchen.
• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40^ überschreiben konnte (z. B. Scheunen oder Metalgebäude im Sommer).
• Um Beste Ergebnisse zu erzielen, sollen der Akku vor der Verwendung vollständig aufgeladen werden.

WARNING: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehause Risse oder Beschädigungen aufweist, dar es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigten. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlochert wurden, mit einem Hammer darauff Geschlagen oder getreten wurde). Ein Stromunfall oder ein tödllicher Stromschlag konnte entstehen. Beschädigte Akkus sollen zum Recycling zur Kundendienstelle zusückgebracht werden.

DEUTsCH

BESONDERE SICHERHEITSANWEISUNGEN FÜR LITHIUMIONEN (Li-Ion) - AKKUS

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dampfe und Stoffe.
• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stellesofar mit einer milden Seite und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spulen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in arztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.
• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in arztliche Behandlung.

WARNING: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist.

Akku

EMPFEHLUNGEN FÜR DIE LAGERUNG

1. Ein idealer Lagerplatz ist kuhl und trocken und nicht direktem Sonnenlicht sowie übermöglicher Hitze oder Käte ausgesetzt. Für eine optima Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
   HINWEIS: Li-Ion-Akkus sollenn vollständig geladen gelagert werden.
2. Bei längerer Aufbewährung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

HINWEIS: Akkus sollen nicht vollständig entladen aufbewahrrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

DEUTSCH

Schilder am Ladegerät und Akku

Zusätzlich zu den in dieser Betriebsanleitung verwendeten Bildzeichen befinden sich die folgenden Bildzeichen auf dem Ladegerät und dem Akku:

Vor der Verwendung die Betriebsanleitung lesen.

Akku wird geladen.

Akku ist geladen.

Temperaturverzogierung.

Problem mit Akku oder Ladegerät.

Problem mit der Stromversorgung.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Nur mit DEWALT Akkus verwenden. Andere Akkutypen können bersten und Verletzungen und Beschäftigungen verursachen.

Das Gerät keiner Nasse aussetzen.

Beschädigte Kabel+Austauschen.

DEUTSCH

Nur zwischen 4^ und 40^ aufladen.

Akku umweltgerecht entsorgen.

Den Akku nicht verbrennen.

Li Ion Lädt nur Li-lon-Akkus.

Die Ladezeit ist den Technische Daten zu entnahmen.

Nur in Innerraumen verwenden.

Packungsinhalt

Die Packung enthalt:

1 Adapter fur USB-Akkuladegeräte
1 Betriebsanleitung

HINWEIS: Akkus, Ladegeräte und Transportboxen sind im Lieferumfang von N-Modellen nicht enthalten.

• Prufen Sie das Ladegerät, die Teile oder Zubehör auf Beschädigungen, die beim Transport entstanden sein konnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorpfältig zu setzen.

LAGE DES DATUMSCODES (ABB.1)

Der Datumcode (e), der auch das Herstelljahr enthalt, ist in die Unterseite des Gehäuses geprügt.

Beispiel:

2013 XX XX

Herstelljahr

Beschreibung (Abb. 1)

WARNING: Verändern Sie niemals den Adapter für USB-Akkuladegeräte DCB090 oder irgendwelche Teile des Gerats. Dies konnte zu Schaden oder Verletzungen führen.

a. Akku
b. Adapter für USB-Akkuladegeräte
c. USB-Ladeanschluss
d. Ladezustandsanzeige
e. Datumcode

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Adapter fur USB-Akkuladegerate DCB090 ist mit zwei USB-Ladeanschlüssen vom Typ A ausgestattet und dient dazu, USB-kompatible Geräte mit Strom zu versorgen oder aufzuladen, die über DEWALT 10,8 V, 14,4 V und 18 V Lithium-lonen-Akkus verfügen.

Nicht in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen verwenden.

Der Adapter für USB-Akkuladegeräte ist ein professionelles Werkzeug. LASSEN SIE NICTZ, dass Kinder in Kontakt mit dem Ladegerät kommt. Wenn unerfahrenne Personen dieses Ladegerät verwenden sind diese zu beaufsichtigen.

• Dieses Gerat darf nicht von Personen (einschließlich Kindem) mit eingeschrankten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kennnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Gerats beaufsichtigt oder mit ihm vertraut gemacht werden. Lassen Sie nicht zu, dass Kinder mit dem Werkzeug speien.

Elektrische Sicherheit

HINWEIS: Die folgenden Wamungen bezüglich der elektrischen Sicherheit beziehen sich auf den Akku und das Ladegerät, sie gelten nicht für den Adapter für USB-Akkuladegeräte.

DEUTSCH

Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegerats der Netzspannung entspricht.

Ihr DEWALT Ladegerat ist gemaEN 60335 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschadigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Ein Veränderungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Veränderungskabel, das für die Leistungsaufnahme Ihr Ladogeräte geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1mm^2 und die Höchstlänge beträgt 30m

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

BETRIEB

Anbringen und Entfernen des Akkus (Abb. 1, 2)

HINWEIS: Vergewissern Sie sich, dass Ihr Akku vollständig geladen ist.
WICHTIG: Um zu vermeiden, dass die Akkuladung sich verschlechtert, erhmen Sie den Akku aus dem Adapter für USB-Akkuladegeräte DCB090, wenn er nicht verwendet wird.

DEUTSCH

ANBRINGEN DES AKKUS

Schieben Sie den Akku (a) in den Adapter für USB-Akkuladegeräte DCB090 (b), bis der Akku fest sitzt.

WARMUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren können.

ENTFERNEN DES AKKUS

Halten Sie den Akku gut fest und ziehen Sieihn vom Adapter für USB-Akkuladegeräte DCB090. Legen Sie den Akku wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in das Ladegerät.

LADEZUSTANDSANZEIGE

Wenn der Akku in den USB-Stromanschluss des DCB090 eingesetzt wird, blinkt die LED kurz auf, dann leuchten eine Lampen zehn Sekunden lang, deren Anzahl vom Ladezustand des Akkus abhängt.

Die Ladezustandsanzeige (d) zeigt wie nachfolgend dargestellt an, wie welt der Akku ungebähr aufgeladen ist:

USB-Ladeanschlussse (Abb.1)

Der Adapter für USB-Akkuladegerate DCB090 (b) ist mit zwei USB-Ladeanschlüssen vom Typ A (c) ausgestellt. Der Adapter für USB-Akkuladegerate DCB090 liefert insgesamt 1,5 Amp Strom.

HINWEIS: Schlieben Sie keine Geräte an, die die Leistungsstufen überschreiben, die auf dem Etikett des Adapters für Akkuladegeräte angegeben sind. Hierdurch wird die Lebensdauer des Adapters für Akkuladegeräte verkurzt.

Stecken Sie einen USB-Stecker in einen der Ladeanschlüsse (c), um Ihr Gerät mit Strom zu versorgen oder aufzuladen.

DEUTsCH

WARTUNG

Ihr DEWALT Ladegerat wurde für langfristigen Betrieb mit minimalem Wartungsaufwand kontruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

Der Adapter für Akkuladegeräte und der Akku können nicht gewartet werden. Es gibt im Inneren keine vom Benutzer zu wartenden Teile.

• Versuchen Sie nicht, den Adapter für Akkuladegeräte, das Ladegerät oder den Akku selbst zu reparieren. Damit die Sicherheit und Zuverlösigkeit des Produkts gewährleistet werden kann, müssen Reparaturen, Wartungsarbeiten und Einstellungen von einer autorisierten DEWALT-Kundendienstwerkstatt durchgeführt werden.

Schmierung

Der Adapter für Akkuladegeräte, das Ladegerät und der Akku benötigten keine Schmierung.

Reinigung

WARNING: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehausse, wenn sich Schmutz sightbar in und um die Luftungsschlzte ansammelt. Tragen Sie bei diesen Arbeitsen zugelassenen Augenschutz und eine zugelassene Staubmaske.

DEUTSCH

WARNING: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Ladegerats. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seite befeuchtefes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Ladegerät eindringen. Tauchen Sie niemals irgend ein Teil des Gerats in eine Flüssigkeit.

REINIGUNGSCANWEISUNGEN FÜR LADEGERÄTE

WARNING: Gefahr eines elektrischen Schlages. Trennen Sie das Ladegerät von der Wechselstromsteckdose, bevor Sie es reinigen. Schmutz und Fett an der Außenseite des Ladegerats konnen mit einem Tuch oder einer weichen, nicht-metalischen Bürste entfern werden. Verwenden Sie kein Wasser oder Reinigungslösungen.

Optionales Zubehör

WARNING: Da Zubehor, das nicht von DEWALT angeboten wird, nicht mit dieser Produkt geprüft worden ist, kann die Verwendung von solchem Zubehor an dieser Ladegerat gefährlich sein. Um das Verletzungsrisiko zu minded, sollte mit dieser Produkt nur von DEWALT empöhlenes Zubehor verwendet werden.

Fragen Sie Ihr Handlager nach weiteren Informationen zu geeigneten Zubehör.

Umweltschutz

Abfalltrennung. Dieses Produkt dar nicht mit normalem Haushaltsabfall entsorgt werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALT-Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führer Sie diese Produkte der Abfalltrennung zu.

DEUTSCH

Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilt, Umwellverschmutzung zu vermeiden und minded die Nachfrage nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produktkaufen.

DEWALT stellt Moglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungsezeitauros zur Vergütung. Um diesen Service zu nutzen, bringen Sieitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln.

Die nachstgelegene autorisierte Kundendienstelle erfahren Sie bei ihrem örtlichen DeWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DeWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.

Aufl adbarer Akku

Dieser Akku mit länger Lebensdauer muss wieder aufgeladen werden, wenn er nicht mehr ausreichend Energie bei Arbeitsen liefert, die vorher problemlos durchgeführt werden konnten. Am Ende seiner technischen Lebensdauer entsorgen Sieihnitte umweltgerecht.

• Lassen Sie den Akku sich vollständig entladen und entfernen Sie,他们在 dann vom Werkzeug.

DEUTSCH

• Li-lonen-Zellen sind recyclelbar. Geben Sie die gebrauchten Akkus bei Ihr hem Handl er oder bei einer communalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recyclelt oder ordnungsgemäß entsorgt.

DEUTsCH

GARANTIE

DEWALT vertraut auf die Qualität seiner Produkte und bietet davon den professionellen Anwendern des Produktes eine Herausragende Garantie. Diese Garantierklärung gilt als Ergänzung und unbeschadet ihrer Rechte aus dem Vertrag als professioneller Anwender oder ihrer gesetzlichen Ansprüche als privater, nichtprofessionaler Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandeltszone.

30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO

Wenn Sie mit der Leistung Ihres DEWALT-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Handlcr zurück, um eine vollständige Erstattung oder ein Austauschgerat zu erhalten. Das Produkt darf normalem Verschleib ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

EIN JAHR KOSTENLOSE INSPECTION

Innerhalb der ersten 12 Monate nach dem Kauf, wird einmalige Wartungsinspektion für ihre DEWALT-Maschine ausgeführlt. Diese Arbeiten werden kostenlos von einem autorisierten DEWALT-Service-Partner ausgeführrt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

EIN JAHR VOLLSTÄNDIGE GARANTIE

Wenn Ihr DEWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosten Austausch aller fehlherhalten Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

Das Produkt wurde nicht unsachgemäß behandelt;
- Das Produkt war normalem Verschleib ausgesetzt;
- Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;
- Der Kaufbeleg wird vorgelegt;
- Das Produkt wird vollständig im Originallieferumfang zusammengegeben.

Um einen Garantieanspruch anmelden zu konnen, wenden Sie sich an einen DEWALT-Service-Partner in ihrer Höhe, dessen Adresse Sie im DEWALT-Katalog finden, oder Sie wenden sich an die DEWALT-Niederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.

ENGLISH

USB CHARGING BATTERY ADAPTER DCB090

Congratulations!
