Produkttyp	DVD-spelare
Märke	PANASONIC
Modell	DVD-S68EG
Mått (B x D x H)	430 mm x 209 mm x 38 mm
Vikt	Cirka 1,6 kg
Strömförsörjning	AC 230 V, 50 Hz
Strömförbrukning	Cirka 12 W (standby < 1 W)
Läsbara format	DVD-Video, DVD-R/RW DL, +R/+RW, CD-Audio, CD-R/RW, USB (MP3, JPEG, DivX)
Video uttag	VIDEO UT (SCART, komponent), HDMI
Ljudutgångar	2 kanaler (SCART, RCA)
Huvudfunktioner	Uppspelning, USB REC, HDMI CEC, zoom, repetering, undertexter, DivX-uppspelning
Underhåll	Mjuk, torr trasa; använd inte alkohol eller lösningsmedel
Säkerhet	Laser klass I; öppna inte höljet
Medföljande tillbehör	Fjärrkontroll (N2QAYA000015), 2 AAA-batterier, ljud-/videokabel
Regionkod	2 eller ALL

Vanliga frågor - DVD-S68EG PANASONIC

Vilka typer av skivor kan jag spela i DVD-spelaren DVD-S68EG?

Du kan spela DVD-Video, DVD-R/RW, DVD-R DL, +R/+RW, CD-Audio, CD-R/RW, samt MP3-, JPEG- och DivX-filer via USB eller CD.

Hur rengör jag DVD-spelaren?

Använd en mjuk, torr trasa. Använd aldrig alkohol, thinner eller bensin. Undvik kommersiella linssrengöringsmedel.

Vad gör jag om bilden inte visas?

Kontrollera videoanslutningarna (SCART, komponent, HDMI). Se till att TV:n är på rätt kanal. Om problemet kvarstår, återställ enheten.

Hur återställer jag spelaren till fabriksinställningarna?

Slå på spelaren, öppna skivfacket, håll sedan tangenterna STOPP (■) och SPELA (▶) intryckta samtidigt i minst 5 sekunder.

Kan jag kopiera ljud-CD till ett USB-minne?

Ja, sätt i en ljud-CD, anslut ett USB-minne, tryck sedan på USB REC. Följ instruktionerna på skärmen för att välja spår och starta kopiering i MP3-format.

Vad betyder regionkod '2'?

Regionkod '2' gäller DVD som säljs i Europa. Din spelare läser skivor med kod '2' eller 'ALL'.

Hur använder jag HDMI CEC-funktionen?

Anslut spelaren till TV:n via HDMI, ställ sedan HDMI CEC på 'På' i systemmenyn. Du kan då styra uppspelningen med TV:ns fjärrkontroll.

Vad gör jag om fjärrkontrollen inte fungerar?

Rikta fjärrkontrollen mot spelarens främre sensor. Byt batterier vid behov. Kontrollera att inget hinder blockerar signalen.

Vilka försiktighetsåtgärder gäller för batterier?

Använd inte nya och gamla batterier tillsammans. Värm inte upp dem, kortslut dem inte. Ta ur batterierna om fjärrkontrollen inte används under en längre tid.

Spelaren läser inte vissa DivX-filer, varför?

Se till att filerna har tillägget .DIVX, .divx, .AVI eller .avi. Spelaren är certifierad för DivX Home Theater Profile V3.0 men stöder inte GMC.

BRUKSANVISNING DVD-S68EG PANASONIC

Tack för att du har köpt den här produkten.

För bästa prestanda och säkerhet bör du läsa igenom de här instruktionerna noggrant.

Läs igenom hela bruksanvisningen innan du ansluter, använder eller gör inställningar på produkten.

Behåll den här bruksanvisningen för framtida referens.

Innehåll

Komma igång

Allmän information....2

Tillbehör....2

Sätta i batterierna.... 3

Regionskoder 3

Uppspelningsbara media.... 3

Skötsel av enhet och skivor.... 3

Anvisningar för skivhantering 3

Anslutningar 4

Kontrollguide 6

Funktioner

Uppspelning....7

USB REC 8

HDMI CEC-protokoll 8

Ändra spelarinställningarna 9

SYSTEM....9

SPRÅK 9

LJUD 10

VIDEO 10

ÖVRIGT....10

Referens

Felsökning....11

Om inget annat nämns används DVD-S68 på illustrationerna.

Illustrationerna som visas kan eventuellt skilja sig mellan olika modeller och för olika länder.

Allmän information

Tillbehör

□ 1 Ljud-/videokabel

☐ 1 Fjärrkontroll (N2QAYA000015)

□ 2 Batterier för fjärrkontrollen

NOTERA

- Produktnummer korrekta per december 2010. Dessa kan komma att ändras.

"DVD Logo" är ett registrerat varumärke som tillhör DVD Format/Logo Licensing Corporation.

Tillverkad under licens från Dolby Laboratories. Dolby och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories.

HDMI, HDMI-logon och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA och andra länder.

DivX ^ , DivX Certified ^ och tillhörande logotyper är varumärken som tillhör DivX, Inc. och används under licens.

Den här produkten innehåller upphovsrättsligt skyddad teknik som skyddas av amerikanska patent och andra immateriella rättigheter tillhörande Rovi Corporation. Dekompilering och disassemblering är inte tillåtet.

Ljudkodningsteknologin MPEG Layer-3 används på licens från Fraunhofer IIS och Thomson.

Inspelning och uppspelning av innehåll på denna eller någon annan enhet kan kräva tillstånd från innehavaren av upphovsrätten eller andra sådana rättigheter i innehållet.

Panasonic har inte behörighet att och beviljar dig inte något sådant tillstånd och frånsäger sig uttryckligen rätten, förmågan eller avsikten att erhålla ett sådant tillstånd för din räkning. Det är ditt ansvar att se till att din användning av denna eller någon annan enhet överensstämmer med gällande upphovsrättslagstiftning i ditt land. Se lagstiftningen för mer information om gällande lagar och förordningar eller kontakta ägaren av rättigheterna i det innehåll du vill spela in eller spela upp.

Sätta i batterierna

Sätt i så att polerna (+ och −) matchar de i fjärrkontrollen.

Denna enhet spelar DVD-Video märkt med etiketter som innehåller regionsnummer "2" eller "ALL".

Exempel:

Uppspelningsbara media

Du kan spela upp följande media:

DVD Video	DVD-Video-format
DVD-R	DVD-Video-format*1,
DVD-R DL	JPEG*2*3, MP3*4, DivX*5*6*7
DVD-RW	DVD-Video-format*1
+RW	Video*1
+R
+R DL

CD-Audio

CD-DA, Video CD, Super Video CD

CD-R	CD-DA, JPEG*2*3, MP3*4,
CD-RW	Video CD, Super Video CD, DivX*5*6*7

USB	MP3*4, JPEG*2*3, DivX*5*6*7

*1 Skivorna måste vara finaliserade.
*2 Filtillägget måste vara ".JPG" eller ".JPEG".
*3 Filer som har modifierats, redigerats eller sparats med ett bildbehandlingsprogram på en dator kanske inte kan visas.
*4 Filtillägget måste vara ".mp3".
*5 Filtillägget måste vara ".DIVX" ".divx" ".AVI" eller ".avi".
*6 Certifierad av DivX Home Theater Profile V3.0. Stöder inte GMC (Global Motion Compensation).
*7 Stöder undertextfiler.

NOTERA

• I vissa fall kan det inte vara möjligt att spela upp media på grund av typen av media, inspelningens skick, inspelningsmetod eller hur filerna skapades.
  (För USB-enheter)

• Denna enhet garanterar inte att alla USB-enheter kan kopplas in.
  • Denna enhet stöder laddning av USB-enheter.

• Filsystemen FAT12, FAT16 och FAT32 stöds inte.
  • Denna enhet stöder USB2.0 High Speed.
• Den här enheten kan stödja en hårddisk formaterad till FAT32.
  Vissa typer av hårddiskar kan kräva att en extern strömtillförselsenhet används.

Skötsel av enhet och skivor

Rengör enheten med en mjuk och torr trasa

• Använd aldrig sprit, förtunningsmedel eller bensin för att rengöra enheten.
• Innan du använder en kemiskt behandlad rengöringsduk bör du läsa igenom instruktionerna till rengöringsduken noggrant.
• Det är vanligtvis inte nödvändigt att rengöra linsen, med det kan behövas beroende på användningsmiljön.
• Använd inte den linsrengöring som finns tillgänglig i handeln eftersom den kan orsaka funktionsfel.

Rengör skivor

- Torka av med en fuktig trasa och torka sedan torrt.

Anvisningar för skivhantering

• Håll i skivornas kanter för att undvika oavsiktliga repor eller fingeravtryck på skivorna.
• Fäst inte etiketter eller klistermärken på skivorna.
• Använd inte rengöringsspray för skivor eller bensin, thinner, produkter för att förhindra statisk elektricitet eller andra lösningsmedel.

• Använd inte följande skivor:

• Skivor med rester av klister från borttagna klistermärken eller etiketter (hyrda skivor etc.).

• Skivor som är starkt böjda eller skadade.
• Skivor med oregelbunden form, till exempel hjärtformade skivor.

Innan du gör några anslutningar rekommenderas att du tillfälligt kopplar från alla enheter från nätströmmen.

• Placera inte enheten på förstärkare/mottagare eller annan utrustning som kan bli varm. Enheten kan skadas av värmen.
• Anslut inga videosignaler via en videospelare. På grund av kopieringsskydd kanske inte bilden visas som den ska.

DVD-S48

DVD-S68

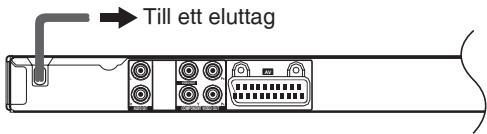

NOTERA för strömkabel

- Enheten förbrukar en liten mängd nätström även när den är avstängd. För att spara ström kan du koppla från den om du inte kommer att använda enheten under en längre tid.

NOTERA för HDMI (endast DVD-S68)

- Ljudkontakterna går inte att använda om du använder fel typ av kabel.

NOTERA för KOMPONENTVIDEOUTGÅNG

- Anslut kontakter av samma färg.

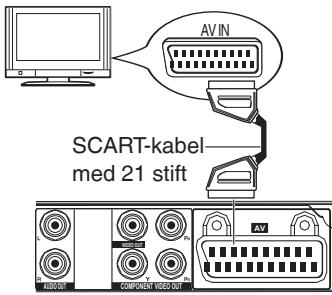

AV (Scart)

- Anslut kontakter av samma färg.

DVD-S68

- Anslut kontakter av samma färg.

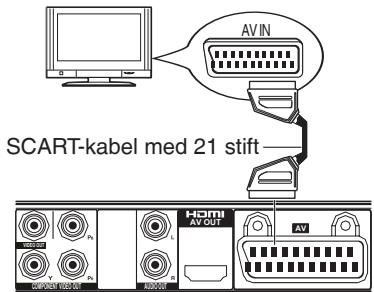

AV (Scart)

- Anslut kontakter av samma färg.

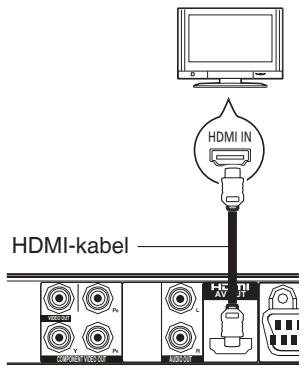

HDMI

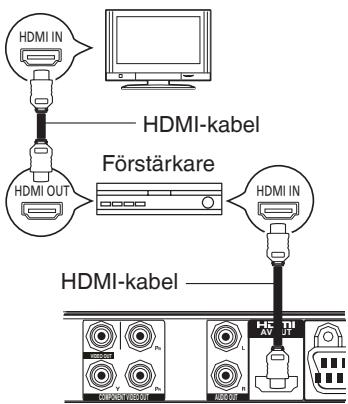

Med HDMI-kompatibel förstärkare

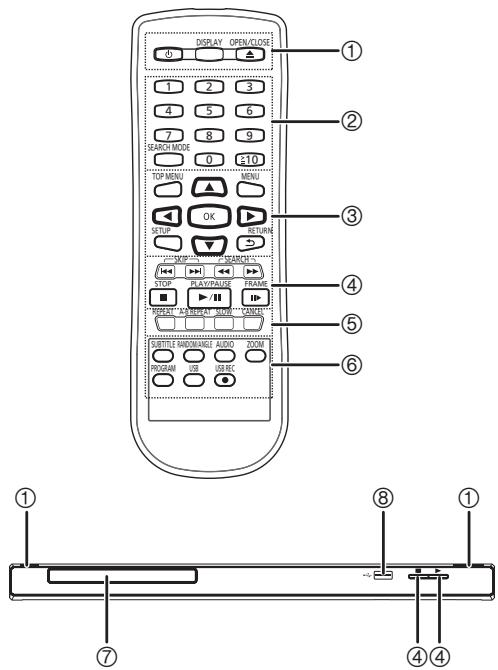

① Strömställare beredskapsläge/på ⏻, ⏻/I

Tryck på knappen för att ställa apparaten i beredskapsläge då den är på, eller tvärtom.

Apparaten förbrukar en aning ström även när den står i beredskapsläge.

DISPLAY

Visa information på TV-skärmen under uppspelning.

OPEN/CLOSE ▲

Öppna eller stäng skivenheten

② 0-9, ≥10

För att välja titel/kapitel/spår, etc.

t.ex., 5: 5

15: ≥1015

SEARCH MODE

Sökläge för att välja uppspelningspunkt

1. Tryck ◀▶ för att välja.
2. Tryck 0 till 9 välja plats.
3. Tryck OK.

③ TOP MENU

Visa den övre menyn

MENU

• Visa menyn
• Ställer in PBC av/på för VCD utrustad med Playback Control (PBC)-funktion

• Välj, mata in position, etc.

- För att flytta visningsposition för förstorade bilder

- För att rotera JPEG-bilder

OK

Bekräfta menyvalet

SETUP

Öppna eller stäng inställningsmenyn

(→ sida 9)

RETURN ↩

Återgår till föregående meny

④ SKIP, ◀◀, ▶▶

• Hoppa till föregående eller nästa titel/kapitel/spår
• Byter MENY-sida på VCD utrustad med Playback Control (PBC)-funktion

SEARCH, ◀◀, ▶▶

Startar snabb bakåt- eller framåtspolning

STOP ■, ■

Stoppa uppspelningen

PLAY/PAUSE ▶/II

Starta eller pausa uppspelningen

Starta uppspelningen

FRAME II▶

Spela upp en bildruta i taget

⑤ REPEAT

Väljer olika repeteringslägen

Valbara lägen skiljer beroende på typ av innehåll. REP DIR återupprepar upspspelning av alla filer av samma typ i en folder.

A-B REPEAT

Repetera uppspelningen från punkt A till punkt B på en media

SLOW

Starta uppspelning i slow motion

CANCEL

Ta bort den inmatade informationen

⑥ SUBTITLE

Visar undertexter och väljer annan undertext RANDOM/ANGLE

Startar slumpmässig uppspelning/Byter kameravinkel

AUDIO

Ändra ljudspåret

ZOOM

Ändra zoomnivån

PROGRAM

Ställer in uppspelningsordningen

1. Tryck ▲ ▼ ◀ ► för att välja.

2. Tryck 0 till 9 för att ange ordning. För att avbryta: Tryck CANCEL.

3. Tryck ▲ ▼ ◀▶ för att välja PLAY. För att rensa hela programmet: Tryck ▲ ▼ ◀▶ för att välja CLEA

4. Tryck OK.

USB

Byter till USB-läge / Byter tillbaka till skivläge

USB REC

Utför USB REC

⑦ Skivenhet

När du sätter i media, säkerställ att det läggs i med rätt sida uppåt.

⑧ USB-port

Ansluter en USB-enhet

① Slå på TV:n och välj lämplig videoingång.
② Tryck ⏻.
③ Sätt i en skiva eller anslut en USB-enheten.

- Om denna enhet inte är i USB-läge när USB-enheten ansluts, tryck USB och tryck sedan på ◀▶ för att välja.

④ Tryck ▲ ▼ ◀▶ för att välja och tryck sedan på OK.

• Uppspelning kan starta automatiskt beroende på skivan. (endast JPEG)
• När du trycker PLAY/PAUSE ▶/II istället för OK, kan du starta bildspelet.

Stoppa uppspelning

Tryck på STOP ■.

→ Den stoppade positionen sparas i minnet.

Återuppta uppspelningen

Tryck på PLAY/PAUSE ▶/II för att starta uppspelningen från den här positionen.

→ Den sparade positionen försvinner om skivfacket matas ut eller om du trycker på STOP ■ flera gånger för att visa "■" på TV-skärmen.

NOTERA

• Skärmsläckaren startas automatiskt efter cirka 5 minuter om uppspelningen av media stoppas och menyn är stängd.
• Efter cirka 25 minuter går DVD-spelaren automatiskt in i beredskapsläge om du inte trycker på någon knapp efter det att uppspelningen av media har slutat.
  (DVD-S48)
  Video av typen kopieringsskyddad DivX®-innehåll lagrad på en USB-enhet kan inte spelas upp. (DVD-S68)
  Video av typen kopieringsskyddad DivX®-innehåll lagrad på en USB-enhet kan endast spelas upp via HDMI-utgången.

OM DIVX VIDEO

- DivX® är ett digitalt videoformat skapat av DivX, Inc. Detta är en officiellt DivX-certifierade® enhet som spelar upp DivX-video. Besök divx. com för mer information samt mjukvara för att konvertera dina filer till DivX-video.

OM DIVX VIDEO-ON-DEMAND

• Denna DivX-certifierade® enhet måste registreras innan den kan spela upp DivX Video-on-Demand (VOD). För att erhålla din registreringskod, leta reda på DivX VOD-sektionen i inställningsmenyn för din enhet. Gå till vod.divx.com för mer information om hur du fullföljer din registrering.
• Du kan endast spela upp DivX-filmer som köptes eller hyrdes med DivX-registreringkoden för denna DVD-spelare. För mer information, Ändra spelarinställningar > ÖVRIGT (→ sida 10).

Angående DivX VOD-innehåll som endast kan spelas upp ett visst antal gånger

- En del DivX VOD-innehåll kan endast spelas upp ett visst antal gånger. När du spelar upp detta innehåll visas återstående antal uppspelningar.

Du kan visa undertexter på DivX-video med denna enhet. Denna funktion har ingen relation till undertexterna som specifierats i standardspecifikationerna för DivX och har ingen given standard. Funktionen kan vara annorlunda eller inte fungera korrekt beroende på sättet som filen skapades eller enhetens tillstånd (uppspelandes, stoppad, etc.).

Om undertexterna inte visas korrekt ändrar du språket för undertexter (→ sida 9).

Du kan kopiera ljudfiler (CD-DA) från CD till en USB-enhet i MP3-format.

① Anslut USB-enheten.
② Spela upp en audio-CD.
③ Under uppspelning, tryck USB REC.
④ Tryck ◀▶ för att välja "JA", tryck sedan OK.

USB REC
	ALTERNATIV
ALTERNATIV	Hastighet	Normal
	Bithastighet	128kbps
TRACKS	Skapa ID3-tagg	JA
Starta	Minne	USB
AVSLUTA

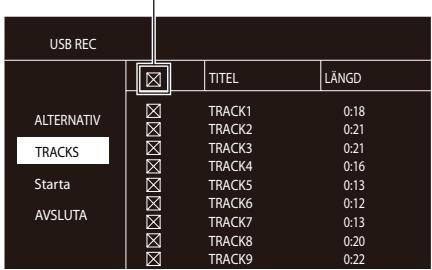

⑤ Tryck ▲ ▼ ◀▶ för att välja "TRACKS".

• I standardläge väljs alla spår.
• För att ta bort varje bock, välj ett spår genom att trycka ▲▼◀▶, tryck sedan OK.
• För att rensa alla bockar, välj den översta bocken och tryck OK.

⑥ Tryck ▲ ▼ ◀▶ för att välja "Starta", tryck sedan OK för att börja kopiera.

• Du kan byta till önskade inställningar under "ALTERNATIV"-menyn.
• För att gå ur menyn, välj "AVSLUTA", tryck sedan OK.

(endast DVD-S68)

DVD-spelaren stöder HDMI CECprotokollet (Consumer Electronics Control).

Panasonic kan inte garantera 100 procents kompatibilitet med samtliga HDMI CEC-enheter.

- Ställ in "HDMI CEC" på "På" (→ sida 9).

Direktuppspelning

När en videoskiva placeras i enheten och du trycker på ⏻, startas TV:n och sedan startar uppspelningen av skivan.

Beredskapsläge

När du stänger av TV:n försätts samtliga anslutna HDMI CEC-enheter i beredskapsläge.

Styrning med fjärrkontrollen för TV:n

Möjligheten att använda "Uppspelningskontroll", "Skivmenykontroll" och "Val av enhet".

För detaljer, se instruktionsboken för din TV.

Ändra enhetens inställningar om nödvändigt.

Inställningarna bibehålls även om du ställer om enheten till beredskapsläge.

① Tryck SETUP.
② Tryck ▲ ▼ för att välja menyn, tryck sedan på ▶.
③ Tryck ▲ ▼ för att välja, tryck sedan på ▶ för att bekräfta ditt val.
④ Tryck ▲ ▼ för att välja inställningarna, tryck sedan på OK.
- För att återgå till föregående meny, tryck ◀.
- För att avsluta, tryck SETUP.

Andra tillvägagångssätt än det som beskrivs ovan kan visas. Om så är fallet, följ instruktionnerna på skärmen.

Beroende på typ av media kan denna inställning vara inaktiverad.

SYSTEM

TV-system

⇒Denna meny innehåller alternativ för val av de färgsystem som passar den anslutna TV:n.

NTSC

⇒ Videosignalen från en PAL-skiva omvandlas till NTSC-format.

PAL

⇒ Videosignalen från en NTSC-skiva omvandlas till PAL-format.

PAL60

⇒ Videosignalen från en NTSC-skiva omvandlas till PAL60-format.

Auto

⇒Den utgående signalen kommer att automatiskt anpassas till den anslutna TV:n.

Skärmsläckare

⇒Denna inställning tillåter skärmsläckaren att aktiveras. Skärmsläckaren startas automatiskt efter cirka 5 minuter om uppspelningen av media stoppas.

Video

⇒Detta ställer in utgångsmetoden för denna enhet enligt TV:n som skall anslutas. När denna enhet ansluts med en SCART-terminal, välj "RGB/SCART".

Upplösning (endast DVD-S68)

⇒Välj en videoupplösning som är kompatibel med visningskapaciteten för din TV. Genom att välja "Auto" kan den bästa upplösningen väljas automatiskt.

HDMI CEC (endast DVD-S68)

⇒När denna enhet ansluts till TV:n via HDMI-kabeln möjliggörs länkade funktioner.

TV-typ

⇒Välj det bildförhållande som passar den anslutna TV:n.

4:3Pan&Scan/4:3Letterbox Vid anslutning till en TV med bildförhållandet 4:3:

Vid uppspelning av bilder med förhållandet 16:9 blir bilden

- 4:3Pan&Scan: sidan är beskuren - 4:3Letterbox: med svarta band i övre och undre kanterna

16:9/16:9full

Vid anslutning till en TV med bildförhållandet 16:9:

Vid uppspelning av bilder med förhållandet 4:3 blir bilden

- 16:9: visas mitt på skärmen - 16:9full: utdragen horisontalt för att fylla TV-skärmen

SPRÅK

Skärmmeny OSD

⇒Detta byter språk på skärmmenyn.

Ljud

⇒Detta byter språk på utgående ljud.

Undertext

⇒Detta byter språk på skivmenyn.

DivX undertext

⇒Du kan välja teckensnitt som stöds för de sparade DivX-undertexterna.

Tryck på ▲▼ för att välja "DivX undertext", och tryck sedan på ▶. "Latin 1", "Latin 2", "Kyrillisk", "Turkiska" Välj teckensnitt för den inspelade texten.

② Tryck på ▲ ▼ för att välja en inställning och tryck sedan på OK för att bekräfta ditt val.

LJUD

Audio Out (endast DVD-S68)

⇒Detta byter metoden för utgående ljud vid anslutning till "HDMI AV OUT"-terminalen.

Bitstream

⇒När den anslutna utrustningen stöder Dolby Digital

PCM

⇒När den anslutna utrustningen inte stöder Dolby Digital

Dynamiskt omf.

⇒Ger ett klarare ljud även vid låg volym genom att komprimera omfånget mellan den lägsta och den högsta ljudnivån.

VIDEO

Ljusstyrka

⇒Detta justerar ljusstyrkan.

Kontrast

⇒Detta justerar kontrasten.

Färgton

⇒Detta justerar färgtonen.

Mättnad

⇒Detta justerar mättnaden.

Skärpa

⇒Detta ställer in begränsningen för uppspelning av DVD-skivor. Genom att välja "8 Ingen gräns" kan alla skivor spelas upp.

Lösenord

⇒ Lösenordet krävs vid inställning eller borttagning av begränsning av uppspelning eller vid återställandet till fabriksinställningar. Knappa in "0000" när du gör det här för första gången. Om du glömmer bort ditt gamla fyrsiffriga lösenord knappar du in "0000".

DivX(R) VOD

⇒Med en registreringskod för DivX VOD (Video On Demand) kan du hyra och köpa filmer med DivX VOD-tjänsten på Internet. För mer information, besök sajten; http://vod.divx.com.

Standard

⇒Detta återsäller enheten till fabriksinställningarna.

Kontrollera följande innan du ber om service. Om du fortfarande behöver hjälp, kontakta din återförsäljare för instruktioner.

För att återställa

Bilder från DVD-spelaren visas inte på TV:n. Du har glömt bort ditt lösenord.

⇒ Äterställer du DVD-spelaren till fabriksinställningarna.
1) Tryck på ⏻/l på DVD-spelaren för att slå på den.
2) Tryck på OPEN/CLOSE ▲ för att öppna skivenheten.
3) Håll ■ och ▶ nedtryckta samtidigt på DVD-spelaren under mer än 5 sekunder med skivfacket öppet. Alla inställningar återställs till fabriksinställningarna.

Ingen bild./Inget ljud.

⇒ Kontrollera videoanslutningen mellan DVD-spelaren och TV:n.
⇒Slå på din TV och ställ in rätt kanal för DVD-spelaren.

Fjärrkontrollen fungerar inte.

⇒ Rikta fjärrkontrollen direkt mot sensorn på framsidan av DVD-spelaren.

Bilden är förvrängd. Brus förekommer.

⇒ Kontrollera att TV-systeminställningen är korrekt.

Skivor kan inte spelas upp.

⇒ Kontrollera om det finns repor eller fläckar på skivan. Om skivan är smutsig, rengör skivan.

Kan ej välja vissa saker i inställnings-/system-menyer.

⇒ Tryck STOP ■ två gånger innan du väljer inställnings/system-meny.
⇒ Beroende på tillgängligheten för skivan kan vissa menyval inte väljas.

När följande meddelanden visas på enheten.

(LOAD)

⇒Läser in media. Vänta ett ögonblick.

(STOP)

⇒ Stoppar uppspelningen.

⇒ Det finns ingen skiva, eller en skiva som finns i kan inte spelas upp.

(OPEN)

⇒ Skivfacket är öppet.

(TITLE)

⇒ Skivans titel visas. Tryck ▲ ▼ ◀▶ för att välja titel, tryck sedan på OK.

(NOUSB)

⇒ Det finns ingen USB-enhet i USB-läge.

WARNING

Enhet

• För att minska risken för brand, elstöt eller produktskada,
• Utsätt inte enheten för regn, fukt, droppar eller stänk.
• Placera inte några föremål med vätska, till exempel vaser, på enheten.
• Använd endast rekommenderade tillbehör.
  – Avlägsna inte skyddslock.
• Försök inte att reparera själv. Kontakta kvalificerade fackmän för service.
• Låt inga metallföremål falla ner i enheten.
• Ställ inte tunga föremål på denna enhet.

Nätkabel

• För att minska risken för brand, elchock eller produktskada,
• Säkerställ att strömkällans spänning motsvarar spänningen som står skriven på enheten.
• Anslut stickkontakten ordentligt till vägguttaget.
• Dra inte, böj inte och placera inte tunga föremål på kabeln.
• Ta inte i stickkontakten med blöta händer.
  – Håll i stickkontakten när du drar ut den.
• Använd inte en skadad stickkontakt eller ett skadat vägguttag.
• Installera den här enheten så att AC-sladden kan lossas ur eluttaget omedelbart, om problem uppstår.

FÖRSIKTIGHET

Enhet

• Den här enheten använder laser. Användning av kontroller eller justeringar eller utförande av procedurer andra än de som specificeras i bruksanvisningen kan leda till exponering för farlig strålning.
• Den här enheten kan ta emot radiostörningar orsakade av mobiltelefoner under användning. Om sådana störningar uppstår, öka avständet mellan enheten och mobiltelefonen.
• Denna enhet är avsedd för användning på platser med moderat klimat.

Placering

• Pacera denna enhet på en jämn yta.
• För att minska risken för brand, elstöt eller produktskada,
• Installera eller placera den inte i en bokhylla, inbyggt skåp eller annat begränsat utrymme. Se till att luftcirkulationen är tillräcklig kring enheten.
  – Se till att enhetens ventilationsöppningar inte är förtäpptta av tidningar, bordsdukar, gardiner eller liknande föremål.
• Ställ inga föremål med öppen låga, så som ett tänt stearinljus, ovanpå enheten.
• Utsätt inte denna enhet för direkt solljus, höga temperaturer, hög fuktighet och starka vibrationer.

Batterier

• Fara för explosion förekommer, om batteriet placeras felaktigt. Byt endast ut mot den typ som tillverkaren rekommenderar.
• När du kasserar batterierna, kontakta lokala myndigheter eller din återförsäljare och fråga om rätt avfallsstation.
• Felhantering av batterierna kan orsaka elektrolytläckage som kan orsaka brand.
• Blanda inte gamla och nya batterier eller olika typer av batterier på samma gång.
  – Får inte värmas upp eller utsättas för lågor.
• Lämna inte batteriet (ierna) i en bil som står i direkt solljus någon längre tid med dörrar och fönster stängda.
• Håll AAA R03-batterierna utom räckhåll för barn för att förhindra att batterierna sväljs av misstag.
  – Ta inte isär eller kortslut.
  – Ladda inte alkaliska eller brunstens-batterier.
• Använd inte batterier om höljet skalats av.
• Ta ur batterierna om du inte har för avsikt att använda fjärkontrollen under en längre tid. Förvaras på en sval, mörk, plats.

LUOKAN 1 LASERLAITE KLASS 1 LASER APPARAT

Produktens baksida

Våglängd

770 till 800 nm (CD)/645 till 660 nm (DVD)

Laserstyrka

Ingen farlig strålning

TV-system: PAL/NTSC

Temperaturintervall vid drift: +5 °C till +35 °C

Luftfuktighet vid drift:

20 % till 80 %, relativ luftfuktighet

(ingen kondensering)

Videoutgång:

Utgångsnivå: 1,0 Vp-p (75 Ω)

Utgångskontakt: Stiftkontakt (1 System)

AV (21 stift) (1 System)

Komponentvideoutgång: (480p/480i: 60 Hz)

(576p/576i: 50 Hz)

Y-utgångsnivå: 1,0 Vp-p (75 Ω)

P_B -utgångsnivå: 0,7 Vp-p (75 Ω)

P_R -utgångsnivå: 0,7 Vp-p (75 Ω)

Utgångskontakt:

Stiftkontakt (Y: grön, P_B : blå, P_R : röd)

(1 System)

RGB utgång:

Utgångsnivå: 0,7 Vp-p (75 Ω)

Utgångskontakt: AV (21 stift) (1 System)

Ljudutgång:

Utgångsnivå: 2 Vrms (1 kHz, 0 dB)

Utgångskontakt: Stiftkontakt

AV (21 stift)

Antal kontakter: 2 Kanaler (2 System)

USB-plats: USB2.0: 1 System

[DVD-S68] HDMI AV-utgång:

Utgångskontakt: Typ A (19 stift)

- Den här enheten har stöd för "HDMI CEC".

LASER-specifi kationer

Klass I LASER-produkt:

Våglängd: 770 till 800 nm (CD)/645 till 660 nm (DVD)

Strömförsörjning: AC 230 V, 50 Hz

Strömförbrukning: Cirka 12 W

Strömförbrukning i beredskapsläge:

Mindre än 1 W

Mått (bredd x höjd x djup):

[DVD-S48] 360 mm x 209 mm x 38 mm

[DVD-S68] 430 mm x 209 mm x 38 mm

Vikt: [DVD-S48] Cirka 1,4 kg

[DVD-S68] Cirka 1,6 kg

Specifikationerna kan ändras utan föregående meddelande.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Cd

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

Geachte klant
