Type de produit	Lecteur DVD
Marque	PANASONIC
Modèle	DVD-S68EG
Dimensions (L x P x H)	430 mm x 209 mm x 38 mm
Poids	Environ 1,6 kg
Alimentation	CA 230 V, 50 Hz
Consommation électrique	Environ 12 W (veille < 1 W)
Formats lisibles	DVD-Video, DVD-R/RW DL, +R/+RW, CD-Audio, CD-R/RW, USB (MP3, JPEG, DivX)
Sorties vidéo	VIDEO OUT (péritel, composante), HDMI
Sorties audio	2 canaux (péritel, RCA)
Fonctions principales	Lecture, USB REC, HDMI CEC, zoom, répétition, sous-titres, lecture DivX
Entretien	Chiffon doux et sec ; ne pas utiliser d'alcool ou de solvants

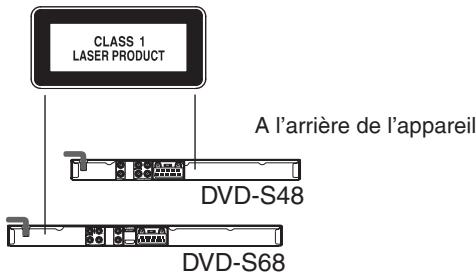

Sécurité	Laser classe I ; ne pas ouvrir le boîtier
Accessoires fournis	Télécommande (N2QAYA000015), 2 piles AAA, câble audio/vidéo
Code de zone	2 ou ALL

FOIRE AUX QUESTIONS - DVD-S68EG PANASONIC

Quels types de disques puis-je lire sur le lecteur DVD-S68EG ?

Vous pouvez lire les DVD-Video, DVD-R/RW, DVD-R DL, +R/+RW, CD-Audio, CD-R/RW, ainsi que les fichiers MP3, JPEG et DivX via USB ou CD.

Comment nettoyer le lecteur DVD ?

Utilisez un chiffon doux et sec. N'utilisez jamais d'alcool, de diluant ou de benzine. Évitez les nettoyants pour lentille du commerce.

Que faire si l'image ne s'affiche pas ?

Vérifiez les connexions vidéo (péritel, composante, HDMI). Assurez-vous que le téléviseur est sur le bon canal. Si le problème persiste, réinitialisez l'appareil.

Comment réinitialiser le lecteur aux réglages d'usine ?

Allumez le lecteur, ouvrez le tiroir, puis maintenez enfoncées les touches STOP (■) et PLAY (▶) simultanément pendant au moins 5 secondes.

Puis-je copier des CD audio sur une clé USB ?

Oui, insérez un CD audio, connectez une clé USB, puis appuyez sur USB REC. Suivez les instructions à l'écran pour sélectionner les pistes et démarrer la copie au format MP3.

Que signifie le code de zone '2' ?

Le code de zone '2' concerne les DVD commercialisés en Europe. Votre lecteur lit les disques portant les codes '2' ou 'ALL'.

Comment utiliser la fonction HDMI CEC ?

Connectez le lecteur au téléviseur via HDMI, puis réglez HDMI CEC sur 'On' dans le menu système. Vous pourrez alors contrôler la lecture avec la télécommande du téléviseur.

Que faire si la télécommande ne fonctionne pas ?

Pointez la télécommande vers le capteur avant du lecteur. Remplacez les piles si nécessaire. Vérifiez qu'aucun obstacle ne bloque le signal.

Quels sont les précautions d'emploi concernant les piles ?

N'utilisez pas des piles neuves et usées ensemble. Ne les chauffez pas, ne les court-circuitez pas. Retirez les piles si vous n'utilisez pas la télécommande longtemps.

Le lecteur ne lit pas certains fichiers DivX, pourquoi ?

Assurez-vous que les fichiers ont l'extension .DIVX, .divx, .AVI ou .avi. Le lecteur est certifié DivX Home Theater Profile V3.0 mais ne prend pas en charge GMC.

MODE D'EMPLOI DVD-S68EG PANASONIC

Merci d'avoir fait l'achat de cet appareil. Pour un fonctionnement optimal et sûr, veuillez lire attentivement les présentes instructions.

Avant de connecter, d'utiliser ou de régler cet appareil, veuillez lire l'ensemble des instructions. Conservez ce manuel pour consultation ultérieure.

Table des matières

Préparatifs

Informations générales....2

Accessoire....2
Insérer les piles .... 3
Codes de zone 3
Médias lisibles 3
Entretien de l'appareil et des disques ...... 3
Précautions à prendre lors de la manipulation des disques .... 3

Connexions....4

Guide des commandes .... 6

Utilisation

Lecture....7

USB REC 8

Protocole HDMI CEC 8

Changer les réglages du lecteur....9

SYSTÈME 9
LANGUE....9
AUDIO 10
VIDEO 10
AUTRE 10

Référence

Dépannage 11

Consignes de sécurité .... 12

AVERTISSEMENT 12

ATTENTION 12

Fiche technique .... 13

REMARQUE :

Sauf indication contraire, les illustrations sont celles du modèle DVD-S68.

Les illustrations peuvent être différentes suivant le modèle ou le pays.

Informations générales

Accessoire

□ 1 Câble audio/vidéo
□ 1 Télécommande (N2QAYA000015)

□ 2 Piles pour la télécommande

REMARQUE

- Les numéros du produit sont corrects en date de décembre 2010. Ils peuvent faire l'objet de modifications.

« DVD Logo » est une marque commerciale de DVD Format/Logo Licensing Corporation.

Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double D sont des marques commerciales de Dolby Laboratories.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou enregistrées de HDMI Licensing LLC aux Etats-Unis et dans d'autres pays.

DivX ^® , DivX Certified ^® et les logos associés sont des marques commerciales de DivX, Inc. et sont utilisés sous licence.

Ce produit comporte une technologie de protection contre les copies qui est protégée par brevets aux Etats-Unis et par d'autres droits de la propriété intellectuelle de Rovi Corporation. Il est interdit de pratiquer l'ingénierie inverse sur le produit ou de le démonter.

La technologie de codage audio MPEG Layer-3 est sous licence de Fraunhofer IIS et Thomson.

L'enregistrement et la lecture du contenu sur cet appareil ou sur tout autre dispositif peut nécessiter l'autorisation du titulaire des droits d'auteur ou de tout autre droit lié à ce contenu. Panasonic n'a pas le pouvoir de vous accorder cette autorisation et décline expressément tout droit, capacité ou intention d'obtenir une telle autorisation en votre nom. Il est de votre responsabilité de veiller à ce que votre utilisation de cet appareil ou de tout autre dispositif soit conforme à la législation des droits d'auteur de votre pays. Pour plus d'informations sur les lois et réglementations en vigueur, veuillez vous référé à cette législation ou contacter le titulaire des droits du contenu que vous souhaitez enregistrer ou lire.

Insérer les piles

Insérez les piles de façon à ce que les polarités (+ et −) correspondent à celles de la télécommande.

Cet appareil lit des DVD-Vidéos portant des étiquettes indiquant le code de zone « 2 » ou « ALL ».

Exemple :

Médias lisibles

Vous pouvez lire les médias suivants :

DVD Video	Format DVD-Video
DVD-R	Format DVD-Video ^*1 ,
DVD-R DL	JPEG ^*2*3 , MP3 ^*4 , DivX ^*5*6*7
DVD-RW	Format DVD-Video ^*1
+RW	Video ^*1
+R
+R DL

CD-Audio

CD-DA, Video CD, Super Video CD

CD-R	CD-DA, JPEG*2*3, MP3*4,
CD-RW	Video CD, Super Video CD, DivX*5*6*7

USB	MP3*4, JPEG*2*3, DivX*5*6*7

*1 Finalisation requise.
*2 L'extension de fichier doit être « .JPG » ou « .JPEG ».
*3 Il peut s'avérer impossible d'afficher les fichiers qui ont été altérés, modifiés ou sauvegardés à l'aide d'un logiciel de traitement d'image sur un ordinateur.
*4 L'extension de fichier doit être « .mp3 ».
*5 L'extension de fichier doit être « .DIVX », « .divx », « .AVI » ou « .avi ».
*6 Certifié DivX Home Theater Profile V3.0. GMC (Global Motion Compensation) non pris en charge.
*7 Fichiers de sous-titres pris en charge.

REMARQUE

- Dans certains cas, il peut s'avérer impossible de lire les médias en raison du type de médias, des conditions et de la méthode d'enregistrement et de la façon dont les fichiers ont été créés.

(Pour dispositifs USB)

• Cet appareil ne garantit pas la connexion avec tous les dispositifs USB.
• Cet appareil ne prend pas en charge le chargement des dispositifs USB.
• Les systèmes de fichiers FAT12, FAT16 et FAT32 sont pris en charge.
• Cet appareil prend en charge les systèmes USB 2.0 Haute Vitesse.
• Cet appareil prend en charge un DD formaté en FAT32. Certains types de DD peuvent nécessiter l'utilisation de leur bloc d'alimentation externe.

Entretien de l'appareil et des disques

Nettoyez cet appareil avec un chiffon doux et sec

• N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil.
• Avant d'utiliser un chiffon traité chimiquement, lisez attentivement les instructions qui l'accompagnent.
• Normalement il n'est pas nécessaire de nettoyer la lentille, bien que cela dépende de l'environnement d'utilisation.
• N'utilisez pas les nettoyants à lentille disponibles dans le commerce, car ils peuvent causer un dysfonctionnement.

Nettoyez les disques

- Passez un chiffon humide, puis essuyez avec un chiffon sec.

Précautions à prendre lors de la manipulation des disques

• Tenez les disques par les bords pour éviter de les rayer ou d'y laisser des traces de doigt.
• N'apposez pas d'étiquettes ou d'autocollants sur les disques.
• N'utilisez pas de vaporisateur nettoyant pour microsillon, ni de benzine, diluant, liquide anti-statique ou autre produit solvant.
• N'utilisez pas les disques suivants :
• Disques dont la surface comporte des restes adhésifs d'étiquettes ou d'autocollants retirés (disques loués, etc.).
  – Disques très gondolés ou fissurés.
• Disques de forme irrégulière, en forme de coeur par exemple.

Avant d'effectuer toute connexion, il est recommandé de débrancher temporairement les appareils de la source d'alimentation secteur.

• Ne placez pas l'appareil sur un amplificateur, un récepteur ou tout autre appareil qui risque de chauffer. La chaleur peut endommager le lecteur DVD.
• Ne faites pas passer les signaux vidéo par un magnétoscope. L'image risquerait de ne pas s'afficher correctement à cause de la fonction de protection contre la copie.

DVD-S48

DVD-S68

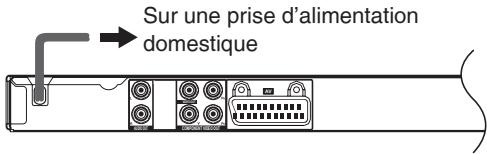

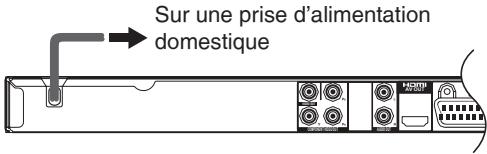

REMARQUE sur le câble d'alimentation CA

• Cet appareil consomme une petite quantité de courant même lorsqu'il est éteint. Vous pouvez le débrancher pour économiser l'énergie lorsque vous prévoyez de le laisser inutilisé pour une période prolongée.

REMARQUE sur HDMI (DVD-S68 uniquement)

- L'utilisation des bornes AUDIO est impossible avec certains types de câble.

REMARQUE sur la COMPOSANTE VIDEO OUT

- Réglez « Vidéo » sur « Progressive » (→ page 9).

DVD-S48

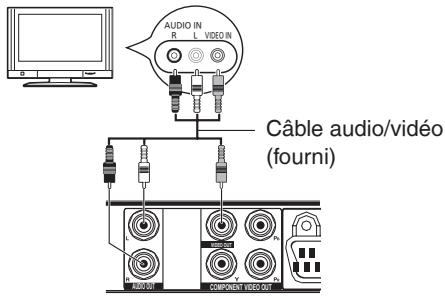

Sortie vidéo (VIDEO OUT)

- Connectez ensemble les bornes de la même couleur.

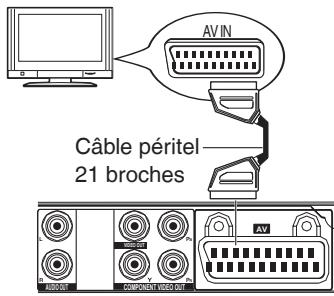

AV (Péritel)

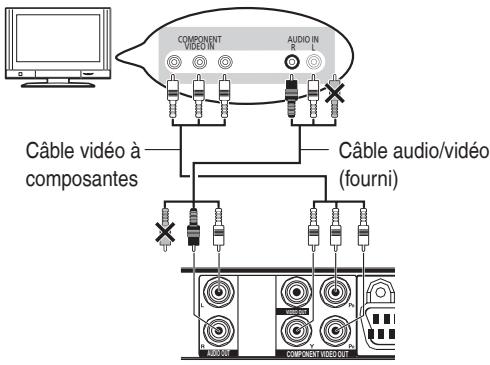

Sortie vidéo à composantes (COMPONENT VIDEO OUT)

- Connectez ensemble les bornes de la même couleur.

DVD-S68

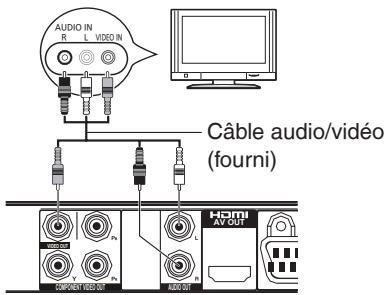

Sortie vidéo (VIDEO OUT)

- Connectez ensemble les bornes de la même couleur.

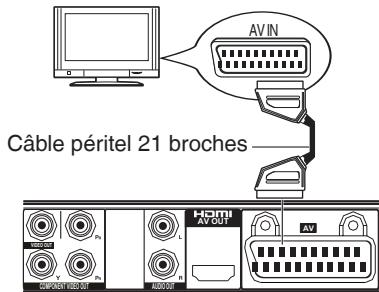

AV (Péritel)

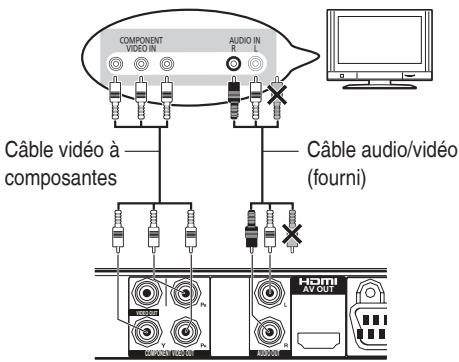

Sortie vidéo à composantes (COMPONENT VIDEO OUT)

- Connectez ensemble les bornes de la même couleur.

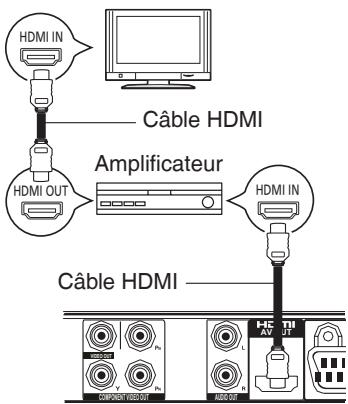

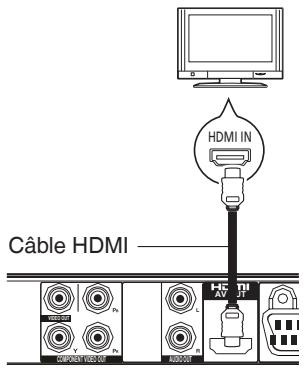

HDMI

Avec amplificateur compatible HDMI

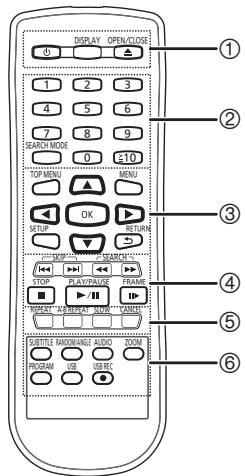

① Interrupteur attente/marche ⏻, ⏻/I

Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant.

DISPLAY

Pour afficher des informations sur l'écran du téléviseur pendant la lecture.

OPEN/CLOSE ▲

Pour ouvrir ou fermer le tiroir de disque

② 0-9, ≥10

Pour sélectionner le titre/chapitre/numéro de piste etc.

par ex., 5: 5

15: ≥1015

SEARCH MODE

Pour lancer la recherche d'un point

1. Appuyer sur ◀▶ pour sélectionner l'élément.
2. Appuyer sur 0 à 9 pour spécifier l'emplacement.
3. Appuyer sur OK.

③ TOP MÉNU

Pour afficher le menu supérieur

MENU

• Pour afficher un menu
- Pour régler le PBC des appareils équipés de la fonction Commande de lecture (Playback Control : PBC) sur Marche/Arrêt

- Pour sélectionner des éléments, entrer l'emplacement, etc.

- Pour déplacer la position d'affichage des images agrandies

- Pour faire pivoter des images JPEG

OK

Pour valider la sélection faite dans un menu

SETUP

Pour entrer ou sortir du menu de configuration du système ( page 9)

RETURN ↩

Pour retourner à l'affichage précédent

④ SKIP, ◀◀, ▶▶

• Pour sauter au titre/chapitre/numéro de piste précédent ou suivant
• Pour passer à la page de MENU des appareils équipés de la fonction Commande de lecture (Playback Control : PBC)

SEARCH, ◀◀, ▶▶

Pour lancer le retour rapide ou l'avance rapide

STOP ■, ■

Pour arrêter la lecture

PLAY/PAUSE ▶/II

Pour lancer la lecture ou la mettre en pause

Pour lancer la lecture

FRAME II▶

Pour faire la lecture vidéo une trame à la fois

⑤ REPEAT

Pour sélectionner divers modes de répétition Les modes pouvant être sélectionnés varient en fonction du contenu.

REP DIR permet de lire en répétition tous les fichiers du même type dans le dossier sélectionné.

A-B REPEAT

Pour répéter la lecture du point A au point B sur un média

SLOW

Pour lancer la lecture au ralenti

CANCEL

Pour effacer les informations saisies

⑥ SUBTITLE

Pour afficher les sous-titres et sélectionner des sous-titres différents

RANDOM/ANGLE

Pour lancer la lecture aléatoire/Pour changer d'angle de prise de vue

AUDIO

Pour changer de piste sonore

ZOOM

Pour changer de taux de grossissement

PROGRAM

Pour déterminer l'ordre de lecture

1. Appuyer sur ▲▼◀▶ pour sélectionner l'élément.
2. Appuyer sur 0 à 9 pour spécifier l'ordre. Pour annuler: Appuyer sur CANCEL.
3. Appuyer sur ▲▼◀▶ pour sélectionner PLAY.

Pour remettre tout le programme à zéro : Appuyer sur ▲▼◀▶ pour sélectionner CLEAR.

1. Appuyer sur OK.

USB

Pour passer en mode USB / Pour retourner en mode disque

USB REC

Pour effectuer USB REC

⑦ Tiroir de disque

Lorsque vous insérez un média, assurez-vous que la bonne face soit dirigée vers le haut.

⑧ Port USB

Pour connecter un dispositif USB

Allumez le téléviseur et sélectionnez la bonne entrée vidéo.
② Appuyer sur ⏻.
③ Insérez un disque ou connectez un dispositif USB.

- Si cet appareil n'est pas en mode USB lorsque vous connectez le dispositif USB, appuyez sur USB et appuyez sur ◀▶ pour sélectionner l'élément.

④ Appuyez sur ▲▼◀▶ pour sélectionner l'élément puis appuyez sur OK.

- En fonction du disque, la lecture démarrera automatiquement. (JPEG uniquement)

- Lorsque vous appuyez sur PLAY/PAUSE ▶/II au lieu de OK, vous pouvez lancer le diaporama.

Arrêter la lecture

Appuyez sur STOP ■.

→ La position d'arrêt est mémorisée.

Fonction de reprise de lecture

Appuyez sur PLAY/PAUSE ▶/II pour redémarrer depuis cette position.

→ La position est retirée de la mémoire si vous ouvrez le tiroir de disque ou appuyez sur STOP ■ plusieurs fois pour afficher « ■ » sur l'écran du téléviseur.

REMARQUE

• L'économiseur d'écran se lancera automatiquement si la lecture du média est arrêtée et le menu est fermé pendant environ 5 minutes.
• Le lecteur passera automatiquement en mode de veille si vous n'appuyez sur aucune touche pendant environ 25 minutes après l'arrêt de la lecture du média.
  • (DVD-S48)
  Les images vidéo de contenus DivX® protégés par copyright stockés sur un dispositif USB ne peuvent être lues. (DVD-S68)
  Les images vidéo de contenus DivX® protégés par copyright stockés sur un dispositif USB ne peuvent être lues que par le biais du terminal de sortie HDMI.

À PROPOS DE DIVX VIDEO

- DivX® est un format de vidéo numérique créé par DivX, Inc. Cet appareil est officiellement certifié par DivX® pour lire des vidéos DivX. Consultez divx.com pour plus d'informations et pour obtenir les outils logiciels vous permettant de convertir vos fichiers au format vidéo DivX.

À PROPOS DE DIVX VIDEO-ON-DEMAND

- Cet appareil certifié DivX® doit être enregistré afin de lire les films DivX Video-on-Demand (VOD) achetés. Pour obtenir votre code d'enregistrement, repérez la section DivX VOD dans le menu de configuration de votre appareil. Rendez-vous sur divx.com pour savoir comment terminer votre enregistrement. - Vous ne pouvez lire que les vidéos DivX louées ou achetées avec le code d'enregistrement de ce lecteur DVD. Pour plus de détails, Changer les réglages du lecteur > AUTRE (→ page 10).

Au sujet des contenus DivX VOD ne pouvant être lus qu'un certain nombre de fois

- Certains contenus DivX VOD ne peuvent être lus qu'un certain nombre de fois. Lorsque vous lisez ces contenus, le nombre de lectures restantes s'affiche.

Affichage des sous-titres

Vous pouvez afficher des sous-titres sur le disque vidéo DivX de cet appareil. Cette fonction n'est pas liée aux sous-titres spécifiés dans les caractéristiques DivX standard, et n'a pas de standard défini. L'utilisation peut en être différente, ou peut ne pas fonctionner correctement, selon la façon dont le fichier a été créé ou l'état de cet appareil (en lecture, arrêté, etc.).

Si les sous-titres ne s'affichent pas correctement, changez de langue de sous-titres. (→ page 9)

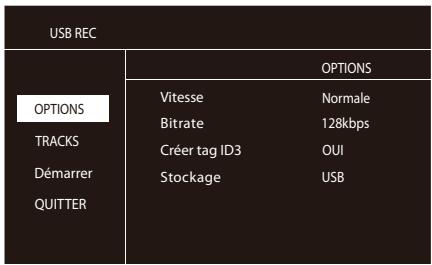

Vous pouvez copier des fichiers audio (CD-DA) depuis un CD vers un dispositif USB, au format MP3.

1 Connectez le dispositif USB.
② Lisez un CD audio.
③ Durant la lecture, appuyez sur USB REC.
④ Appuyez sur ◀▶ pour sélectionner « OUI », puis appuyez sur OK.

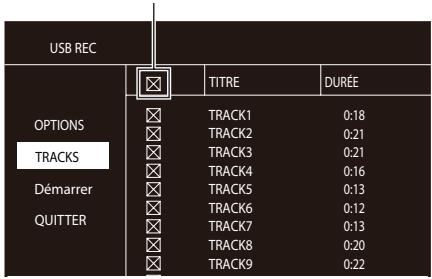

⑤ Appuyez sur ▲▼◀▶ pour sélectionner « TRACKS ».

• Dans le réglage par défaut, toutes les pistes sont sélectionnées.
• Pour ôter chaque coche individuellement, sélectionnez la piste en appuyant sur ▲▼◀▶, puis appuyez sur OK.
• Pour ôter toutes les coches, sélectionnez celle qui se trouve tout en haut et appuyez sur OK.

6 Appuyez sur ▲▼◀▶ pour sélectionner « Démarrer », puis appuyez sur OK pour démarrer la copie.

• Vous pouvez changer les réglages favoris dans le menu « OPTIONS ».
• Pour quitter le menu, sélectionnez « QUITTER », puis appuyez sur OK.

(DVD-S68 uniquement)

Le lecteur DVD prend en charge le protocole HDMI CEC (Consumer Electronics Control). Panasonic ne garantit pas l'interopérabilité à 100 % avec tous les appareils HDMI CEC.

- Réglez « HDMI CEC » sur « On » (→ page 9).

Lecture par touche universelle

Lorsqu'un disque vidéo est inséré dans l'appareil et que vous appuyez sur ⏻, le téléviseur s'allume, puis la lecture du disque commence.

Mise en veille du système

Lorsque vous éteignez le téléviseur, tous les appareils HDMI CEC connectés entrent simultanément en mode de veille.

Commande à l'aide de la télécommande du téléviseur

Possibilité de commander « Commande de lecture », « Commande de menu de disque » et « Sélection d'appareil ».

Pour plus de détails, veuillez consulter les instructions d'utilisation de votre téléviseur.

Changez les réglages de l'appareil si nécessaire. Les réglages demeurent intacts, même si vous passez l'appareil en mode de veille.

① Appuyer sur SETUP.
② Appuyez sur ▲▼ pour sélectionner le menu, puis appuyez sur ▶.
③ Appuyez sur ▲▼ pour sélectionner l'élément, puis appuyez sur ▶ pour confirmer votre sélection.
④ Appuyez sur ▲▼ pour sélectionner les réglages, puis appuyez sur OK.
- Pour retourner au menu précédent, appuyez sur ◀.
• Pour sortir, appuyez sur SETUP.

Des procédures autres que celle indiquée cidessus peuvent être affichées. Dans ce cas, suivez les instructions à l'écran.

En fonction du type de média, des réglages de cet appareil pourront être désactivés.

SYSTÈME

Système TV

⇒Ce menu contient les options pour la sélection du système de couleur correspondant au téléviseur connecté.

NTSC

⇒Le signal vidéo provenant de la lecture d'un disque PAL est restitué au format NTSC.

PAL

⇒Le signal vidéo provenant de la lecture d'un disque NTSC est restitué au format PAL.

PAL60

⇒Le signal vidéo provenant de la lecture d'un disque NTSC est restitué au format PAL60.

Auto

⇒Le signal vidéo de sortie est automatiquement configuré pour s'adapter au téléviseur connecté.

Eco. Ecran

⇒ Ce réglage permet l'activation de l'économiseur d'écran. L'économiseur d'écran se lancera automatiquement si la lecture du média est arrêtée pendant environ 5 minutes.

Vidéo

⇒Pour définir la méthode de sortie de cet appareil en fonction du téléviseur à connecter. Lorsque vous connectez cet appareil avec la borne péritel, sélectionnez « RVB/PÉRITEL ».

Résolution (DVD-S68 uniquement)

⇒ Sélectionnez une résolution vidéo compatible avec les capacités d'affichage du téléviseur. Sélectionner « Auto » permet de sélectionner automatiquement la meilleure résolution.

HDMI CEC (DVD-S68 uniquement)

⇒Lorsque vous connectez cet appareil au téléviseur via le câble HDMI, des opérations en liaison avec un dispositif connecté sont possibles.

Type TV

⇒ Sélectionnez le format d'image qu'il convient au téléviseur connecté.

4:3PS/4:3LB

Dans le cas d'une connexion à un téléviseur au format 4:3 :

La lecture d'une image au format 16:9 se fait de la manière suivante - 4:3PS: les côtés sont coupés - 4:3LB: bandes noires en haut et en bas

16:9/Plein16:9

Dans le cas d'une connexion à un téléviseur au format 16:9 :

La lecture d'une image au format 4:3 se fait de la manière suivante

- 16:9: affiché au centre de l'écran - Plein16:9: étiré horizontalement pour occuper l'écran du téléviseur

LANGUE

MENU À L'ÉCRAN

⇒Pour changer la langue du menu d'affichage.

Audio

⇒Pour changer la langue de sortie audio.

Sous-titres

⇒Pour changer la langue des sous-titres.

Menu

⇒Pour changer la langue du menu de disque.

SS titres DivX

⇒ Vous pouvez définir un type de police de caractères qui prend en charge la langue des sous-titres enregistrés sur le DivX.

① Appuyez sur ▲▼ pour sélectionner « SS titres DivX », puis appuyez sur ▶. « Latin 1 », « Latin 2 », « Cyrillic », « Turc » Sélectionnez le type de police de caractères pour le titre enregistré.

② Appuyez sur ▲ ▼ pour sélectionner un réglage, puis appuyez sur OK pour valider votre sélection.

AUDIO

Sortie Audio (DVD-S68 uniquement)

⇒Pour définir la méthode de sortie audio lorsque l'appareil est connecté à une borne « HDMI AV OUT ».

Flux

⇒Lorsque l'équipement connecté prend en charge Dolby Digital

PCM

⇒Lorsque l'équipement connecté ne prend pas en charge Dolby Digital

Plage Dynamiq

⇒ Rend le son plus audible même lorsque le volume est bas, en comprimant la plage des plus basses et des plus hautes fréquences.

VIDEO

Luminosité

⇒Pour ajuster la luminosité.

Contraste

⇒Pour ajuster le contraste.

Teinte

⇒Pour ajuster la teinte des couleurs.

Saturation

⇒Pour ajuster la saturation.

Netteté

⇒Pour ajuster la netteté des contours de l'image.

AUTRE

Classification

⇒Pour définir le niveau de limitation de lecture pour les disques vidéo DVD. Sélectionner « 8 No Limit » permet de lire tous les disques.

Mdp

⇒Le mot de passe est nécessaire pour définir ou annuler la limitation de lecture ou pour remettre l'appareil aux réglages d'usine. Si vous effectuez cela pour la première fois, tapez « 0000 ». Si vous avez oublié votre mot de passe à quatre chiffres, tapez « 0000 ».

DivX(R) VOD

⇒Le code d'enregistrement DivX VOD (vidéo sur demande) permet de louer ou d'acheter des films via le service DivX VOD sur l'Internet. Pour plus d'informations, consultez le site Internet : http://vod.divx.com.

Par Defaut

⇒Pour remettre l'appareil aux paramètres par défaut tel qu'il était à la sortie d'usine.

Avant de faire une demande de réparation, veuillez vérifier les points suivants. Si vous avez besoin d'une aide complémentaire, consultez votre revendeur pour plus d'instructions.

Pour redéfinir les paramètres

L'image du lecteur DVD ne s'affiche pas sur le téléviseur.

Vous avez oublié votre mot de passe.

⇒ Réinitialisez le lecteur DVD aux réglages d'usine.
1) Appuyez sur ⏻/l sur le lecteur DVD pour l'allumer.
2) Appuyez sur la touche OPEN/CLOSE ▲ pour ouvrir le tiroir de disque.
3) Appuyez simultanément sur ■ et ▶ sur le lecteur DVD en les maintenant enfoncées pendant plus de 5 secondes lorsque le tiroir est ouvert. Tous les réglages reviennent aux valeurs prédéfinies en usine.

Pas de son. /Pas d'image.

⇒ Vérifiez la connexion vidéo entre le lecteur DVD et le téléviseur.
⇒ Allumez votre téléviseur et réglez-le sur le canal adéquat pour le lecteur DVD.

La télécommande ne fonctionne pas.

⇒ Pointez la télécommande directement vers le capteur de signal de télécommande à l'avant du lecteur DVD.

L'écran est déformé. Il y a des bruits parasites.

⇒ Vérifiez que les réglages du système TV sont corrects.

Les disques ne peuvent pas être lus.

⇒ Assurez-vous qu'il n'y a ni fissures ni tâches sur le disque. Si le disque est sale, nettoyez-le.

Certains éléments dans le menu configuration/système ne peuvent pas être sélectionnés.

⇒ Appuyez sur STOP ■ deux fois avant de sélectionner le menu configuration/système.
⇒ Selon la disponibilité du disque, certains éléments du menu ne peuvent être sélectionnés.

Lorsque les messages suivants s'affichent sur l'appareil.

(LOAD)

⇒Chargement du média en cours. Veuillez patienter.

(STOP)

⇒ Arrêter la lecture.

⇒ Il n'y a pas de disque, ou il y a un disque qui ne peut pas être lu.

(OPEN)

⇒ Le tiroir est ouvert.

(TITLE)

⇒ Le titre du disque est affiché. Appuyez sur ▲▼◀▶ pour sélectionner le titre, puis appuyez sur OK.

(NOUSB)

⇒ En mode USB, aucun dispositif USB n'est détecté.

AVERTISSEMENT

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'exposez pas cet appareil à la pluie, l'humidité, l'égouttement ou l'éclaboussement.
• Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil.
• Utiliser exclusivement les accessoires préconises.
• Ne retirez pas les caches.
• Ne réparez pas l'appareil vous-même. Confiez l'entretien a un personnel qualifié.
• Ne laissez pas tomber d'objets en métal dans l'appareil.
• Ne placez pas d'objets lourds sur cet appareil.

Câble d'alimentation CA

• Afin de réduire le risque d'incendie, de choc électrique ou de dommage touchant le produit,
• Assurez-vous que la tension d'alimentation corresponde à la tension indiquée sur l'appareil.
• Insérez la fiche à fond dans la prise d'alimentation.
• Ne tirez pas sur le câble, ne le tordez pas et ne placez pas d'objets lourds dessus.
• Ne manipulez pas la fiche avec les mains mouillées.
• Saisissez la fiche d'alimentation elle-même lorsque vous la débranchez.
• N'utilisez pas de fiche d'alimentation ou de prise endommagée.

- Installez l'appareil de manière à ce que le câble secteur puisse être immédiatement débranché de la prise de courant si un problème survient.

ATTENTION

Appareil

• Cet appareil utilise un laser. L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que celles spécifiées ici peuvent provoquer une exposition à des radiations dangereuses.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné aux climats tempérés.

Emplacement

• Placez cet appareil sur une surface plane.
• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans aucun autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires.
• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet appareil.
• N'exposez pas cet appareil à la lumière directe du soleil, à des températures ou à une humidité élevées, ou à des vibrations excessives.

Piles

• Il y a un danger d'explosion si la pile n'est pas correctement remplacée. Remplacez uniquement par le type recommandé par le fabricant.
• Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.
• Une mauvaise manipulation des piles peut causer une fuite d'électrolytes et déclencher un incendie.

- N'utilisez pas simultanément des piles neuves et usées, ou des types différents de piles.

- Ne chauffez pas et n'exposez pas les piles à une flamme.

- Ne laissez pas la (les) pile(s) dans un véhicule exposé directement aux rayons du soleil pendant un long moment avec fenêtres et portières fermées.

- Conservez les piles AAA R03 hors de portée des enfants afin d'empêcher leur ingestion.

- Ne démontez pas les piles et ne les court-circuitez pas.

- Ne rechargez pas de piles alcalines ou manganèse.

- N'utilisez pas de piles dont le revêtement a été décollé.

- Ôtez les piles si vous ne comptez pas vous servir de la télécommande pendant une période prolongée. Entreposez-la dans un endroit sombre et frais.

Système de signal : PAL/NTSC

Plage de température de fonctionnement :

+5 °C à +35 °C

Plage d'humidité de fonctionnement :

20 % à 80 % HR (sans condensation)

Sortie vidéo :

Niveau de sortie : 1,0 Vcac (75 Ω)

Connecteur de sortie :

Prise à broche (1 Système)

AV (21 broches) (1 Système)

Sortie vidéo à composantes :

(480p/480i: 60 Hz)

(576p/576i: 50 Hz)

Niveau de sortie Y : 1,0 Vcac (75 Ω)

Niveau de sortie P_B : 0,7 Vcac (75 Ω)

Niveau de sortie P_R : 0,7 Vcac (75 Ω)

Connecteur de sortie :

Prise à broche (Y : vert, P_B : bleu, P_R : rouge)

(1 Système)

Sortie RVB :

Niveau de sortie : 0,7 Vcac (75 Ω)

Connecteur de sortie :

AV (21 broches) (1 Système)

Sortie audio :

Niveau de sortie : 2 Vrms (1 kHz, 0 dB)

Connecteur de sortie : Prise à broche

AV (21 broches)

Nombre de connecteurs :

2 Canaux (2 Système)

USB 2.0 : 1 Système

Port USB : U [DVD-S68] Sortie HDMI AV :

Format de sortie :

Connecteur de sortie : Type A (19 broches)

- Cet appareil prend en charge la fonction

« HDMI CEC ».

Spécifications LASER

Produit LASER de classe I :

Longueur d'ondes :

770 à 800 nm (CD)/645 à 660 nm (DVD)

Source d'alimentation : CA 230 V, 50 Hz

Consommation : Environ. 12 W

Consommation en mode de veille :

Moins de 1 W

Dimensions (L x P x H) :

[DVD-S48] 360 mm x 209 mm x 38 mm

[DVD-S68] 430 mm x 209 mm x 38 mm

Masse : [DVD-S48] Environ. 1,4 kg

[DVD-S68] Environ. 1,6 kg

Les spécifications sont sujettes à modification sans préavis.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Cd

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation.

Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Estimado cliente

Nivel de salida P_B : 0,7 Vp-p (75 Ω)

Nivel de salida P_R : 0,7 Vp-p (75 Ω)

Conector de salida:

Enchufe macho (Y: verde, P_B : azul, P_R : rojo)

(1 Sistema)

Salida de RGB:

Nivel de salida: 0,7 Vp-p (75 Ω)

Conector de salida:

AV (21 contactos) (1 Sistema)

Salida de audio:
