Tipo di prodotto	Lettore DVD
Marca	PANASONIC
Modello	DVD-S68EG
Dimensioni (L x P x A)	430 mm x 209 mm x 38 mm
Peso	Circa 1,6 kg
Alimentazione	CA 230 V, 50 Hz
Consumo elettrico	Circa 12 W (standby < 1 W)
Formati leggibili	DVD-Video, DVD-R/RW DL, +R/+RW, CD-Audio, CD-R/RW, USB (MP3, JPEG, DivX)
Uscite video	VIDEO OUT (Scart, componente), HDMI
Uscite audio	2 canali (Scart, RCA)
Funzioni principali	Riproduzione, USB REC, HDMI CEC, zoom, ripetizione, sottotitoli, riproduzione DivX
Manutenzione	Panno morbido e asciutto; non utilizzare alcol o solventi

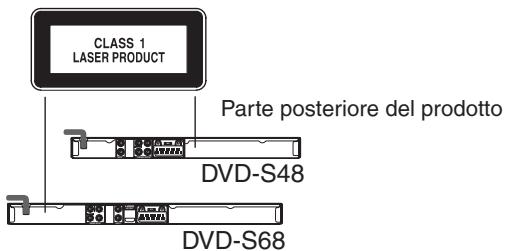

Sicurezza	Laser classe 1; non aprire l'alloggiamento
Accessori in dotazione	Telecomando (N2QAYA000015), 2 batterie AAA, cavo audio/video
Codice zona	2 o ALL

Domande frequenti - DVD-S68EG PANASONIC

Quali tipi di dischi posso riprodurre sul lettore DVD-S68EG ?

È possibile riprodurre DVD-Video, DVD-R/RW, DVD-R DL, +R/+RW, CD-Audio, CD-R/RW, nonché file MP3, JPEG e DivX tramite USB o CD.

Come pulire il lettore DVD?

Utilizzare un panno morbido e asciutto. Non utilizzare mai alcol, diluente o benzina. Evitare detergenti per lenti commerciali.

Cosa fare se l'immagine non viene visualizzata?

Verificare le connessioni video (Scart, componente, HDMI). Assicurarsi che il televisore sia sul canale corretto. Se il problema persiste, ripristinare le impostazioni di fabbrica dell'apparecchio.

Come ripristinare il lettore alle impostazioni di fabbrica?

Accendere il lettore, aprire il cassetto, quindi tenere premuti i tasti STOP (■) e PLAY (▶) contemporaneamente per almeno 5 secondi.

Posso copiare CD audio su una chiavetta USB?

Sì, inserire un CD audio, collegare una chiavetta USB, quindi premere USB REC. Seguire le istruzioni sullo schermo per selezionare i brani e avviare la copia in formato MP3.

Cosa significa il codice zona '2'?

Il codice zona '2' riguarda i DVD commercializzati in Europa. Il lettore riproduce i dischi con codici '2' o 'ALL'.

Come utilizzare la funzione HDMI CEC?

Collegare il lettore al televisore tramite HDMI, quindi impostare HDMI CEC su 'On' nel menu di sistema. È quindi possibile controllare la riproduzione con il telecomando del televisore.

Cosa fare se il telecomando non funziona?

Puntare il telecomando verso il sensore anteriore del lettore. Sostituire le batterie se necessario. Verificare che nessun ostacolo blocchi il segnale.

Quali sono le precauzioni d'uso riguardo alle batterie?

Non utilizzare batterie nuove e usate insieme. Non riscaldarle, non cortocircuitarle. Rimuovere le batterie se non si utilizza il telecomando per lungo tempo.

Il lettore non riproduce alcuni file DivX, perché?

Assicurarsi che i file abbiano estensione .DIVX, .divx, .AVI o .avi. Il lettore è certificato DivX Home Theater Profile V3.0 ma non supporta GMC.

MANUALE UTENTE DVD-S68EG PANASONIC

Grazie per aver acquistato questo prodotto.

Per prestazioni ottimali e per motivi di sicurezza, leggere con attenzione queste istruzioni.

Prima di collegare, utilizzare o regolare questo prodotto, leggere fino in fondo le istruzioni.

Conservare questo manuale come riferimento futuro.

Indice

Per iniziare

Informazioni generali 2

Accessorio....2

Inserimento delle batterie 3

Codici regionali....3

Supporti riproducibili.... 3

Cura dell'unità e dei dischi.... 3

Precauzioni nel maneggiare i dischi.... 3

Collegamenti 4

Guida ai controlli 6

Operazioni

Riproduzione....7

USB REC 8

Protocollo HDMI CEC 8

Cambiare le impostazioni del lettore....9

SISTEMA....9

LINGUA 10

AUDIO 10

VIDEO 10

ALTRO....10

Riferimento

Risoluzione dei problemi 11

Precauzioni di sicurezza.... 12

AVVERTENZA....12

ATTENZIONE 12

Caratteristiche tecniche.... 13

NOTA:

Nelle istruzioni viene utilizzato il modello

DVD-S68, se non diversamente indicato.

Le illustrazioni mostrate potrebbero variare a seconda dei modelli e delle nazioni.

Informazioni generali

Accessorio

□ 1 Cavo audio/video

□ 1 Telecomando (N2QAYA000015)

□ 2 Batterie per il telecomando

NOTA

- I numeri di prodotto sono corretti al dicembre 2010. Questi numeri possono essere soggetti a modifica.

“DVD Logo” è un marchio depositato di DVD Format/Logo Licensing Corporation.

Prodotto su licenza dei Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi dei Dolby Laboratories.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.

DivX ^® , DivX Certified ^® e i logo associati sono marchi depositati di DivX, Inc. e sono utilizzati sotto licenza.

Questo articolo comprende tecnologia di protezione dalla copia protetta da brevetti e altri diritti di proprietà intellettuale di Rovi Corporation negli USA. Reverse engineering e smontaggio sono proibiti.

Tecnologia di decodifica audio MPEG Layer-3 su licenza da Fraunhofer IIS e Thomson.

La registrazione e la riproduzione di questo e altri dispositivi possono avvenire solo dietro consenso del titolare del copyright o di altri diritti sul contenuto. Panasonic non ne detiene l'autorità e non riconosce all'utente tale autorizzazione e esclude esplicitamente qualsiasi diritto, capacità e intenzione di ottenere tale consenso per conto dell'utente. É compito dell'utente assicurare che l'uso di questo e altri dispositivi sia conforme con le norme sul copyright vigenti nel proprio paese. Si prega di fare riferimento a tali norme per maggiori informazioni sulle leggi e norme pertinenti o contattare il titolare dei diritti sui contenuti che si desiderano registrare o riprodurre.

Inserimento delle batterie

Inserire in modo che le polarità (+ e −) corrispondano a quelle del telecomando.

(Batterie manganese)

Codici regionali

DVD Video

Questa unità riproduce video DVD con etichette che contengono il numero regionale "2" o "ALL".

Esempio:

Supporti riproducibili

Si possono riprodurre i seguenti supporti:

DVD Video	Formato DVD-Video
DVD-R	Formato Video DVD*1,
DVD-R DL	JPEG*2*3, MP3*4, DivX*5*6*7
DVD-RW	Formato DVD-Video*1
+RW	Video*1
+R
+R DL
CD-Audio	CD-DA, Video CD, Super Video CD
CD-R	CD-DA, JPEG*2*3, MP3*4,
CD-RW	Video CD, Super Video CD, DivX*5*6*7
USB	MP3*4, JPEG*2*3, DivX*5*6*7

*1 È necessaria la finalizzazione.
*2 Le estensioni dei file devono essere “.JPG” o “.JPEG”.
*3 I file che sono stati alterati, modificati o salvati con software di modifica di immagini per computer potrebbero non venire visualizzati.
*4 L'estensione del file deve essere ".mp3".
*5 L'estensione del file deve essere ".DIVX", ".divx", ".AVI", o ".avi".
*6 Certificato per il DivX Home Theater Profile V3.0. GMC (Compensazione globale film) non supportata.
*7 Il file di testo sottotitolato è supportato.

NOTA

• Potrebbe risultare impossibile la riproduzione dei supporti in alcuni casi in base al tipo di supporto, alle condizioni di registrazione, al metodo di registrazione e al modo in cui i file sono stati creati.
  (Per i dispositivi USB)

• Questa unità non garantisce una connessione con tutti i dispositivi USB.

• Questa unità non supporta il caricamento di dispositivi USB.
• I sistemi di file FAT12, FAT16 e FAT32 sono supportati.
• Questa unità supporta USB2.0 Alta velocità.
• Questa unità è in grado di supportare un HDD formattato con il FAT32.
  Alcuni tipi di HDD possono richiedere l'utilizzo di un'unità di alimentazione esterna.

Cura dell'unità e dei dischi

Pulire questa unità con un panno morbido asciutto

• Non utilizzare mai alcol, solventi o benzina per pulire questa unità.
• Prima di utilizzare un panno trattato chimicamente, leggere attentamente le istruzioni in dotazione con il panno stesso.
• La pulizia del gruppo ottico in genere non è necessaria, anche se questo dipende dall'ambiente di utilizzo.
• Non utilizzare sostanze per la pulizia degli obiettivi disponibili in commercio, in quanto questo potrebbe provocare un malfunzionamento.

Pulizia dei dischi

- Pulire con un panno umido, quindi asciugare completamente.

Precauzioni nel maneggiare i dischi

• Mantenere i dischi per i bordi, per evitare di lasciare inavvertitamente graffi o ditate sul disco.
  • Non attaccare etichette o adesivi sui dischi.

• Non utilizzare sostanze spray di pulizia per dischi in vinile, benzina, diluenti, liquidi antistatici o altri solventi.
  • Non utilizzare i dischi seguenti:

• Dischi con collanti esposti provenienti da adesivi o etichette rimossi (dischi noleggiati e così via).

• Dischi estremamente deformati o spaccati.
• Dischi di forma irregolare, ad esempio a forma di cuore.

Prima di eseguire qualsiasi collegamento, si consiglia di scollegare temporaneamente tutte le unità dall'alimentazione CA.

• Non collocare l'unità su amplificatori/sintoamplificatori o apparecchi che possono diventare caldi. Il calore può danneggiare l'unità.
• Non collegare segnali video attraverso un videoregistratore. A causa della protezione anticopia, l'immagine potrebbe non venire visualizzata correttamente.

DVD-S48

DVD-S68

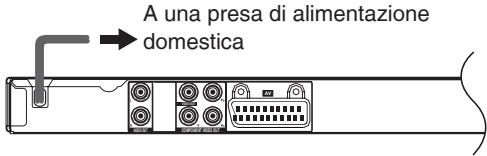

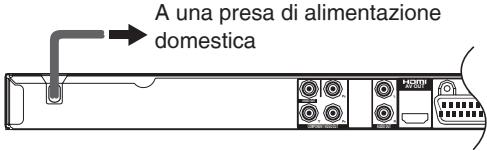

NOTA per il cavo di alimentazione CA

• Questa unità consuma una piccola quantità di corrente CA anche quando è spenta.
  Nell'interesse della conservazione dell'energia, se non si intende utilizzare questa unità per un lungo periodo di tempo, è possibile scollegarla.

NOTA per HDMI (Solo pe il DVD-S68)

- A seconda del tipo di cavo utilizzato, i terminali AUDIO diventano inutilizzabili.

NOTA per USCITA VIDEO COMPONENT

- Impostare “Video” su “Progressivo” (→ pagina 9).

DVD-S48

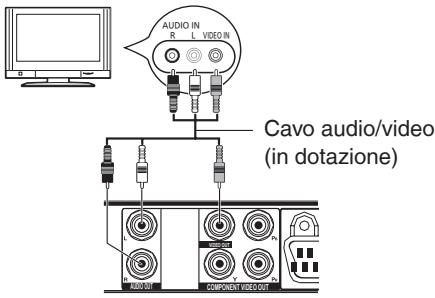

Uscita video (VIDEO OUT)

• Collegare i terminali dello stesso colore.

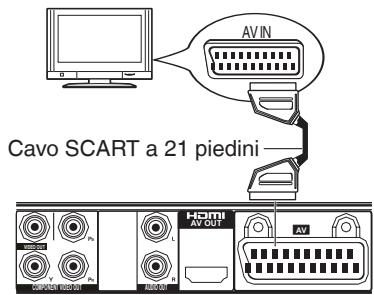

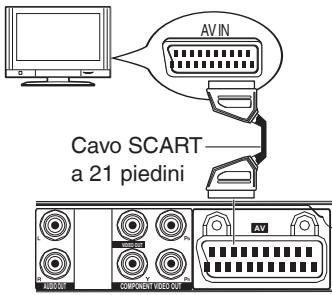

AV (Scart)

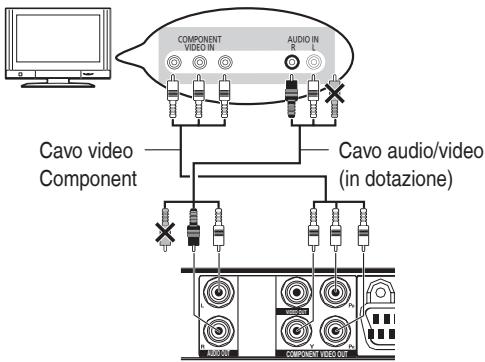

Uscita video componente (COMPONENT VIDEO OUT)

• Collegare i terminali dello stesso colore.

DVD-S68

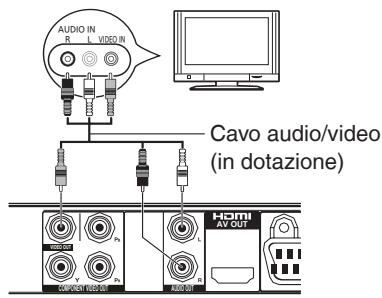

Uscita video (VIDEO OUT)

- Collegare i terminali dello stesso colore.

AV (Scart)

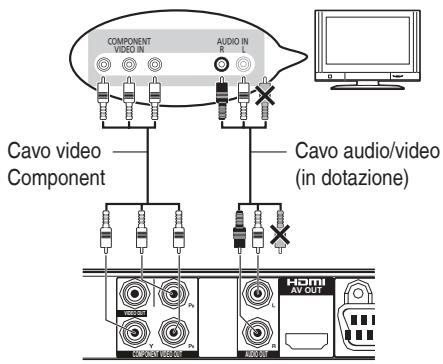

Uscita video componente (COMPONENT VIDEO OUT)

- Collegare i terminali dello stesso colore.

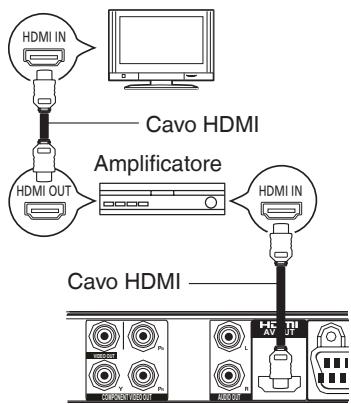

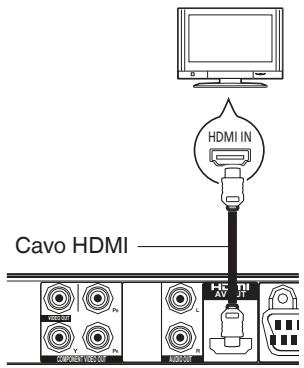

HDMI

Con amplificatore compatibile HDMI

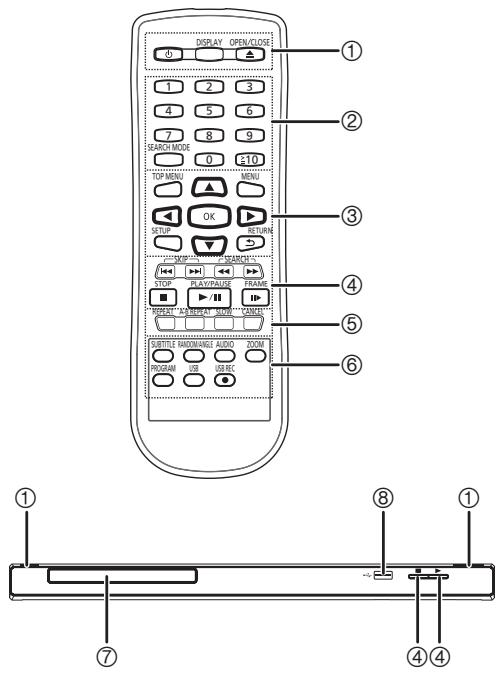

① Interruttore di attesa/accensione ⏻, ⏻/I

Premerlo per disporre l'apparecchio nel modo d'attesa o per accenderlo. Durante il modo d'attesa, l'apparecchio continua a consumare una piccola quantità di corrente.

DISPLAY

Visualizza le informazioni sullo schermo del televisore durante la riproduzione.

OPEN/CLOSE ▲

Apre/chiude il cassetto del disco

② 0-9,≥10

Per selezionare numero di titolo/capitolo/traccia ecc.

per es., 5: 5

15: ≥1015

SEARCH MODE

Avviare per selezionare il punto

1. Premere ◀▶ per selezionare la voce.
2. Premere da 0 a 9 per specificare la posizione.
3. Premere OK.

③ TOP MENU

Mostra il Menu principale MENU

• Mostra il Menu
• Imposta PBC di VCD dotati di funzione Controllo Riproduzione (PBC) su On/Off

- Seleziona voci, posizioni di ingresso, ecc.

• Per spostare la posizione di visualizzazione di immagini ingrandite
• Per ruotare immagini JPEG

OK

Conferma la selezione del menu

SETUP

Per entrare o uscire dal menu di configurazione del sistema

(→ pagina 9)

RETURN ↩

Ritorna al display precedente

④ SKIP,

• Salta al titolo/capitolo/brano precedenti o al titolo/capitolo/brano successivi
• Cambia la pagina di MENU di VCD dotati di funzione di Controllo Riproduzione (PBC)

Avvia il riavvolgimento rapido o l'avanti rapido

Arresta la riproduzione

PLAY/PAUSE ▶/II

Avvia o arresta la riproduzione

Avvia la riproduzione

FRAME II▶

Riproduce il video un fotogramma alla volta

⑤ REPEAT

Seleziona diversi modi di ripetizione

I modi selezionabili variano a seconda del tipo di contenuti.

REP DIR riproduce ripetutamente lo stesso tipo di file nella cartella selezionata.

A-B REPEAT

Ripete la riproduzione dal punto A al punto B su un disco

SLOW

Avvia la riproduzione al rallentatore

CANCEL

Elimina le informazioni immesse

⑥ SUBTITLE

Mostra i sottotitoli e seleziona diversi sottotitoli RANDOM/ANGLE

Avvia la riproduzione casuale/Cambia

l'angolazione della fotocamera

AUDIO

Cambia la traccia audio

ZOOM

Cambia il livello di ingrandimento

PROGRAM

Imposta l'ordine di riproduzione

1. Premere ▲▼◀▶ per selezionare la voce.
2. Premere da 0 a 9 per specificare l'ordine.

Per cancellare: Premere CANCEL.

1. Premere ▲ ▼ ◀▶ per selezionare PLAY.

Per eliminare l'intero programma:

Premere ▲▼◀▶ per selezionare CLEAR.

1. Premere OK.

USB

Passa al modo USB / Ritorna al modo disco

USB REC

Esegue USB REC

⑦ Cassetto del disco

Quando si inserisce un supporto, assicurarsi che sia inserito dal lato giusto.

⑧ Porta USB

Collega un dispositivo USB

① Accendere il televisore e selezionare l'ingresso video corretto.
② Premere ⏻.
③ Posizionare un disco o collegare un dispositivo USB.

- Se l'unità non è impostata sul modo USB quando si collega il dispositivo USB, premere USB e premere ◀▶ per selezionare la voce.

④ Premere ▲ ▼ ◀▶ per selezionare la voce e premere OK.

• In base al disco, la riproduzione può iniziare automaticamente. (soltanto JPEG)
• Quando si preme PLAY/PAUSE ▶/II invece di OK, si può dare inizio alla presentazione automatica.

Arresto della riproduzione

Press STOP ■.

→ La posizione arrestata viene memorizzata.

Funzione di ripresa della riproduzione

Premere PLAY/PAUSE ▶/II per riavviare da questa posizione.

→ La posizione viene annullata se si apre il cassetto o se si preme STOP ■ diverse volte per visualizzare “■” sul display del televisore.

NOTA

• Il salvaschermo si avvia automaticamente se la riproduzione del disco viene arrestata per circa 5 minuti.
• Il lettore si dispone automaticamente in modalità di attesa (Standby) se non si preme alcun pulsante per circa 25 minuti dopo aver arrestato la riproduzione del disco.
  (DVD-S48)

Le immagini video dei contenuti di DivX® protetti da copyright, memorizzati su dispositivi USB, non possono essere forniti in uscita. (DVD-S68)

Le immagini video dei contenuti di DivX® protetti da copyright, memorizzati su dispositivi USB, possono essere forniti in uscita soltanto tramite il terminale di uscita HDMI.

IL VIDEO DIVX

- DivX® è un formato video digitale creato da DivX, Inc. Questo è un dispositivo ufficiale certificato DivX® che riproduce video DivX. Visitare divx.com per ulteriori informazioni e strumenti software per convertire i propri file in video DivX.

IL VIDEO-ON-DEMAND DIVX

• Questo dispositivo certificato DivX® deve essere registrato per poter riprodurre filmati acquistati DivX Video-on-Demand (VOD). Per ottenere il codice di registrazione, trovare la sezione DivX VOD nel menu delle impostazioni del vostro dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni sul completamento della registrazione.
• Si possono riprodurre soltanto video DivX noleggiati o acquistati con il codice di registrazione DivX di questo lettore DVD. Per dettagli, vedere Cambiare le impostazioni del lettore> ALTRO (→ pagina 10).

Sui contenuti di DivX VOD che possono essere riprodotti soltanto un numero prefissato di volte

- Alcuni contenuti di DivX VOD possono essere riprodotti soltanto un numero prefissato di volte. Quando vengono riprodotti, viene visualizzato il numero residuo di possibili riproduzioni.

Visualizzazione di testo di sottotitoli

Si possono visualizzare sottotitoli sul disco video DivX di questa unità. Questa funzione non ha alcun rapporto con i sottotitoli specificati nelle caratteristiche standard DivX e non possiede un chiaro standard. L'operazione potrebbe essere diversa o potrebbe operare in modo non appropriato in base al modo in cui il file è stato creato o allo stato di questa unità (riproduzione, arresto, ecc.).

Qualora i sottotitoli non vengano visualizzati correttamente, cambiare la lingua dei sottotitoli (→ pagina 10).

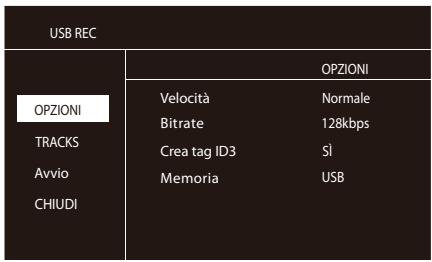

Si possono copiare file audio (CD-DA) da un CD su un dispositivo USB a un formato MP3.

① Collegare il dispositivo USB.
② Riprodurre un audio CD.
③ Durante la riproduzione, premere USB REC.
④ Premere ◀▶ per selezionare “Sì”, e premere OK.

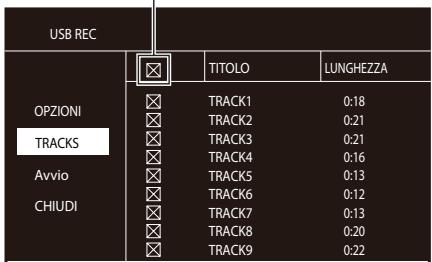

⑤ Premere ▲▼◀▶ per selezionare “TRACKS”.

• Nelle impostazioni predefinite, tutti i brani hanno un segno di spunta.
• Per rimuovere ogni segno di spunta, selezionare il brano premendo ▲▼◀▶, e premere OK.
• Per eliminare tutti i segni di spunta, selezionare il segno di spunta più in alto e premere OK.

⑥ Premere ▲▼◀▶ per selezionare “Avvio”, e premere OK per iniziare a copiare.

• Si possono cambiare le impostazioni preferite nel menu "OPZIONI".
• Per uscire dal menu, selezionare “CHIUDI”, e poi premere OK.

(Solo per il DVD-S68)

Il lettore di DVD supporta il protocollo HDMI CEC (Consumer Electronics Control).

Panasonic non garantisce al 100 % l'interoperabilità con tutti gli apparecchi HDMI CEC.

- Impostare "HDMI CEC" su "Acceso"

(→ pagina 9).

Riproduzione a un tocco

Quando un disco video viene posizionato nell'unità e si preme ⏻, si accende il televisore, quindi viene avviata la riproduzione del disco.

Modalità di attesa del sistema

Quando si spegne il televisore, tutti gli apparecchi HDMI CEC collegati si commutano contemporaneamente sulla modalità di attesa.

Controllo con il telecomando del televisore

La capacità di controllare “Controllo riproduzione”, “Controllo del menu disco” e “Selezione dell’apparecchio”.

Per i dettagli, consultare le Istruzioni di funzionamento del televisore.

Cambiare le impostazioni dell'unità se necessario. Le impostazioni rimangono invariate anche se si passa l'unità al modo di attesa.

1 Premere SETUP.
② Premere ▲ ▼ per selezionare il menu, e premere ▶.
③ Premere ▲ ▼ per selezionare la voce, e premere ▶ per confermare la selezione.
4 Premere ▲▼ per selezionare le impostazioni e premere OK.
- Per tornare al menu precedente, premere ◀.
• Per uscire, premere SETUP.

Possono essere visualizzati metodi di funzionamento diversi dalla procedura precedente. In tal caso, seguire le istruzioni a schermo.

A seconda del tipo di supporto, le impostazioni dell'unità possono essere disabilitate.

SISTEMA

Sistema TV

⇒Questo menu contiene le opzioni per selezionare il sistema di colore che corrisponde a quello del televisore collegato.

NTSC

⇒Il segnale video di riproduzione un disco PAL viene inviato in uscita in formato NTSC.

PAL

⇒ Il segnale video di riproduzione un disco NTSC viene inviato in uscita in formato PAL.

PAL60

⇒ Il segnale video di riproduzione un disco NTSC viene inviato in uscita in formato PAL60.

Auto

⇒Il segnale di uscita video viene impostato automaticamente in base al televisore collegato.

Salvaschermo

⇒ Questa impostazione permette l'attivazione del salvaschermo.Il salvaschermo si avvia automaticamente se la riproduzione del disco viene arrestata per circa 5 minuti.

Video

⇒ Questa funzione imposta il metodo di uscita dell'unità in base al televisore a cui si collega. Quando si collega l'unità con il terminale SCART, selezionare "RGB/SCART".

Risoluzione (Solo per il DVD-S68)

⇒Selezionare una risoluzione video compatibile con le funzionalità di visualizzazione del televisore. Selezionando “Auto” si può selezionare automaticamente la migliore risoluzione.

HDMI CEC (Solo per il DVD-S68)

⇒ Quando si collega l'unità con il televisore tramite cavo HDMI, sono possibili operazioni di link con un dispositivo collegato.

Tipo TV

⇒Selezionare l'aspetto di immagine che corrisponde a quello del televisore collegato.

4:3PS/4:3LB

Se collegato a un televisore ad aspetto 4:3:

La riproduzione con un rapporto di immagine 16:9 comporta quanto segue - 4:3PS: i lati vengono tagliati - 4:3LB: vengono inserite fasce nere in alto e in basso

16:9/16:9full

Se collegato a un televisore ad aspetto 16:9:

La riproduzione con un rapporto di immagine 4:3 comporta quanto segue

- 16:9: le immagini vengono visualizzate al centro dello schermo

- 16:9full: le immagini vengono allungate orizzontalmente per riempire lo schermo

LINGUA

OSD

⇒Per cambiare la lingua del menu display.

Audio

⇒Per cambiare la lingua dell'uscita audio.

Sottotitoli

⇒Per cambiare la lingua dei sottotitoli.

Menu

⇒Per cambiare la lingua del menu disco.

Sottotit DivX

⇒È possibile impostare un tipo di carattere che supporti il sottotitolo DivX registrato.

Premere ▲▼ per selezionare “Sottotit DivX”, quindi premere ▶. “Latino 1”, “Latino 2”, “Cirillico”, “Turco” Selezionare il tipo di carattere per il titolo registrato.

② Premere ▲ ▼ per selezionare un'impostazione, quindi premere OK per confermare la selezione.

AUDIO

Uscita Audio (Solo per il DVD-S68)

⇒Consente di impostare il metodo di uscita audio quando è collegato al terminale "HDMI AV OUT".

Bitstream

⇒ Quando l'apparecchio collegato supporta Dolby Digital

PCM

⇒ Quando l'apparecchio collegato non supporta Dolby Digital

Gamma Dinamica

⇒Regola l'audio in modo da produrre un suono chiaro anche quando il volume è basso, attraverso la compressione della gamma al livello sonoro più basso e al livello sonoro più alto.

VIDEO

Luminosità

⇒Regola la luminosità.

Contrasto

⇒Regola il contrasto.

Hue

⇒Regola la tonalità di colore.

Saturation

⇒Regola la saturazione.

Dettaglio

⇒Regola la nitidezza del contorno dell'immagine.

ALTRO

Classif.

⇒Imposta il livello di limitazione della riproduzione per i dischi video DVD. Selezionare “8 Ness. Limite” per consentire la riproduzione di tutti i dischi.

Password

⇒La password è richiesta quando si imposta o si cancella la limitazione di riproduzione oppure si ripristina l'unità alle impostazioni di fabbrica. Quando si esegue questa operazione per la prima volta, digitare "0000". Qualora si dimentichi la propria vecchia password di quattro cifre, digitare "0000".

DivX(R) VOD

⇒ Il codice di registrazione dei DivX VOD Per maggiori informazioni, visitare il sito web; http://vod.divx.com.

Default

⇒Ripristina l'unità alle impostazioni predefinite di fabbrica.

Prima di richiedere assistenza, controllare quanto segue. Per ulteriore assistenza, consultare il rivenditore.

Per reimpostare

Le immagini di questo lettore DVD non vengono visualizzate sul televisore.

Si è dimenticata la password.

⇒ Riportare le impostazioni del lettore di DVD ai valori predefiniti in fabbrica.
1) Premere Ⓐ/l sul lettore di DVD per accenderlo.
2) Premere OPEN/CLOSE ▲ per aprire il cassetto dischi.
3) Tenere premuti ■ e ▶ sul lettore DVD simultaneamente per più di 5 secondi con il cassetto aperto. Tutte le impostazioni tornano ai valori predefiniti di fabbrica.

Immagine assente. /Suono assente.

⇒ Controllare il collegamento video tra il lettore di DVD e il televisore.
⇒Accendere il televisore e impostarlo sul canale corretto per il lettore DVD.

Il telecomando non funziona.

⇒ Puntare il telecomando direttamente verso il sensore sulla parte anteriore del lettore di DVD.

La schermata è distorta. Viene prodotto del rumore.

⇒ Controllare se l'impostazione del sistema TV è corretta.

Non si possono riprodurre i dischi.

⇒ Controllare se sono presenti graffi o sporco sul disco. Se il disco è sporco, pulirlo.

Non si riescono a selezionare alcune voci nel menu impostazione/sistema.

⇒Premere STOP ■ due volte prima di selezionare il menu impostazione/sistema.
⇒ In base alla disponibilità sul disco, alcune voci di menu non possono essere selezionate.

Quando vengono visualizzati i messaggi seguenti sull'unità.

(LOAD)

⇒ Caricamento del disco in corso. Attendere qualche secondo.

(STOP)

⇒ Riproduzione arrestata.

⇒ Non c'è nessun disco o è stato inserito un disco che non può essere riprodotto.

(OPEN)

⇒ Il cassetto è aperto.

(TITLE)

⇒ Viene visualizzato il titolo del disco. Premere ▲ ▼ ◀▶ per selezionare il titolo, poi premere OK.

(NOUSB)

⇒ Non c'è un dispositivo USB in modo USB.

AVVERTENZA

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare solo gli accessori consigliati.
• Non rimuovere le coperture.
• Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.
• Non far cadere oggetti metallici all'interno dell'unità.
• Non posizionare oggetti pesanti sull'unità.

Cavo di alimentazione CA

• Per ridurre il rischio di incendio, scosse elettriche o danni al prodotto,
• Assicurarsi che il voltaggio di alimentazione corrisponda a quello stampato sull'unità.
• Inserire completamente la spina di alimentazione nella presa.
• Non tirare né piegare il cavo e non porre oggetti pesanti su di esso.
• Non maneggiare la spina con le mani bagnate.
• Afferrare bene la spina quando la si disconnette.
• Non utilizzare una spina o una presa di alimentazione danneggiate.

- Installare l'unità in modo che sia possibile scollegare immediatamente il cavo dell'alimentatore CA dalla presa di rete in caso di problemi.

ATTENZIONE

Unità

• Questa unità utilizza un laser. L'uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l'esposizione a radiazioni pericolose.
• Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima mite.

Posizionamento

• Posizionare l'unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto.
• Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Non esporre questa unità alla luce diretta del sole, alle alte temperature, ad alta umidità o a vibrazioni eccessive.

Batterie

• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
• L'impiego errato delle batterie può causare perdita di elettroliti e provocare un incendio.
• Non mescolare batterie vecchie e nuove o tipi diversi di batterie allo stesso tempo.
• Non riscaldare o esporre a fiamme le batterie.
• Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
• Tenere le batterie AAA R03 fuori dalla portata dei bambini per impedirne l'ingestione.
• Non smontare o cortocircuitare.
• Non ricaricare batterie alcaline o al manganese.
• Non utilizzare le batterie se l'involucro esterno si è scollato.
• Rimuovere le batterie se non si intende utilizzare il telecomando per un periodo prolungato. Conservare in un luogo fresco e buio.

Caratteristiche tecniche

Sistema del segnale: PAL/NTSC

Gamma di temperature di esercizio:

da +5 °C a +35 °C

Gamma di umidità di esercizio:

dal 20 % all'80 % RH (senza condensa)

Uscita video:

Livello di uscita: 1,0 Vp-p (75 Ω)

Connettore di uscita: presa RCA (1 Serie)

AV (21 piedini) (1 Serie)

Uscita video componente: (480p/480i: 60 Hz)

(576p/576i: 50 Hz)

Livello di uscita Y: 1,0 Vp-p (75 Ω)

Livello di uscita P_B : 0,7 Vp-p (75 Ω)

Livello di uscita P_R : 0,7 Vp-p (75 Ω)

Connettore di uscita:

presa RCA (Y: verde, P_B : blu, P_R : rosso)

(1 Serie)

Uscita RGB:

Livello di uscita: 0,7 Vp-p (75 Ω)

Connettore di uscita: AV (21 piedini) (1 Serie)

Uscita audio:

Livello di uscita: 2 Vrms (a 1 kHz, 0 dB)

Connettore di uscita: presa RCA

AV (21 piedini)

Numero di connettori: 2 Canali (2 Serie)

Slot USB: USB2.0: 1 Serie

[DVD-S68] Uscita AV HDMI

Formato di uscita:

Connettore di uscita: Tipo A (19 piedini)

- Questa unità supporta la funzione "HDMI CEC".

Specifica LASER

Prodotto LASER di Classe I:

lunghezza d'onda:

770 a 800 nm (CD)/645 a 660 nm (DVD)

Fonte di alimentazione: CA da 230 V, 50 Hz

Assorbimento: Circa 12 W

Assorbimento in modalità di attesa:

Meno di 1 W

Le caratteristiche tecniche sono soggette a modifica senza preavviso.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Cd

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Bästa kund
