BRUKSANVISNING DVD-S500EG PANASONIC

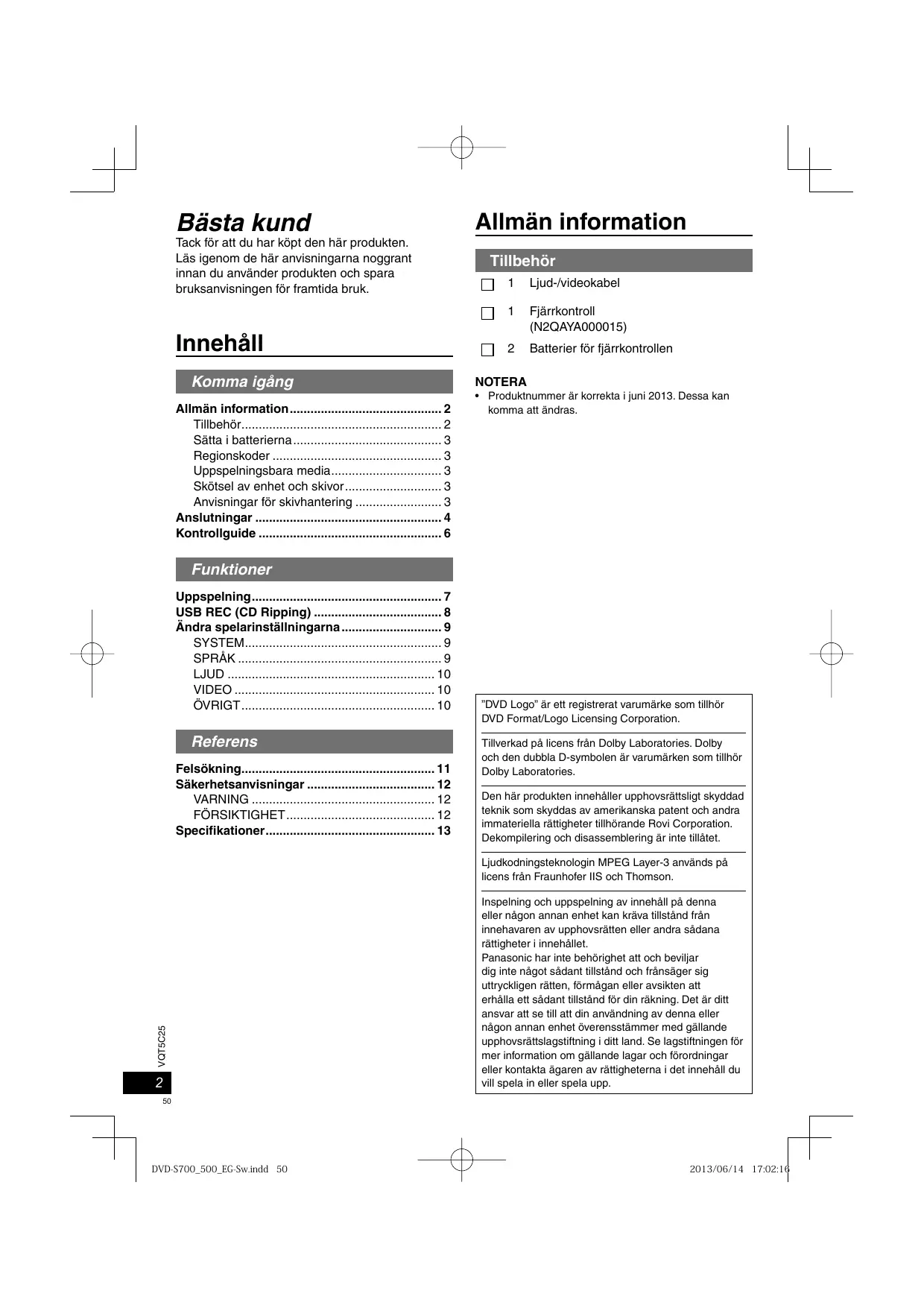

• DVD-S700̲500̲EG-It.indd 49 2013/06/14 17:01:48 Bästa kund Tack för att du har köpt den här produkten. Läs igenom de här anvisningarna noggrant innan du använder produkten och spara bruksanvisningen för framtida bruk. Innehåll Komma igång Allmän information p. 2
• Tillbehör p. 2
• Sätta i batterierna p. 3
• Regionskoder p. 3
• Uppspelningsbara media p. 3
• Skötsel av enhet och skivor p. 3
• Anvisningar för skivhantering p. 3
• Anslutningar p. 4
• Kontrollguide Allmän information Tillbehör p. 6

Batterier för fjärrkontrollen NOTERA

• Produktnummer är korrekta i juni 2013. Dessa kan komma att ändras. Funktioner Uppspelning ....................................................... 7 USB REC (CD Ripping) ..................................... 8 Ändra spelarinställningarna ............................. 9 SYSTEM ......................................................... 9 SPRÅK ........................................................... 9 LJUD ............................................................ 10 VIDEO .......................................................... 10 ÖVRIGT ........................................................ 10 Referens Felsökning........................................................ 11 Säkerhetsanvisningar ..................................... 12 VARNING ..................................................... 12 FÖRSIKTIGHET ........................................... 12 Specifikationer ................................................. 13 ”DVD Logo” är ett registrerat varumärke som tillhör DVD Format/Logo Licensing Corporation. Tillverkad på licens från Dolby Laboratories. Dolby och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories. Den här produkten innehåller upphovsrättsligt skyddad teknik som skyddas av amerikanska patent och andra immateriella rättigheter tillhörande Rovi Corporation. Dekompilering och disassemblering är inte tillåtet. VQT5C25 Ljudkodningsteknologin MPEG Layer-3 används på licens från Fraunhofer IIS och Thomson.

Inspelning och uppspelning av innehåll på denna eller någon annan enhet kan kräva tillstånd från innehavaren av upphovsrätten eller andra sådana rättigheter i innehållet. Panasonic har inte behörighet att och beviljar dig inte något sådant tillstånd och frånsäger sig uttryckligen rätten, förmågan eller avsikten att erhålla ett sådant tillstånd för din räkning. Det är ditt ansvar att se till att din användning av denna eller någon annan enhet överensstämmer med gällande upphovsrättslagstiftning i ditt land. Se lagstiftningen för mer information om gällande lagar och förordningar eller kontakta ägaren av rättigheterna i det innehåll du vill spela in eller spela upp.

Skivorna måste vara finaliserade. Filtillägget måste vara ”.JPG” eller ”.JPEG”. Filer som har modifierats, redigerats eller sparats med ett bildbehandlingsprogram på en dator kanske inte kan visas. Filtillägget måste vara ”.mp3”. Filtillägget måste vara ”.XVID” ”.xvid” ”.AVI” eller ”.avi”. Stöder undertextfiler. Certifierad i enlighet med Xvid Home-profilen.

• I vissa fall kan det inte vara möjligt att spela upp media på grund av typen av media, inspelningens skick, inspelningsmetod eller hur filerna skapades. (För USB-enheter)
• Denna enhet garanterar inte att alla USB-enheter kan kopplas in.
• Denna enhet stöder laddning av USB-enheter.
• Filsystemen FAT12, FAT16 och FAT32 stöds inte.
• Denna enhet stöder USB2.0 High Speed.
• Den här enheten kan stödja en hårddisk formaterad till FAT32. Vissa typer av hårddiskar kan kräva att en extern strömtillförselsenhet används. Skötsel av enhet och skivor Rengör enheten med en mjuk och torr trasa
• Använd aldrig sprit, förtunningsmedel eller bensin för att rengöra enheten.
• Innan du använder en kemiskt behandlad rengöringsduk bör du läsa igenom instruktionerna till rengöringsduken noggrant.
• Det är vanligtvis inte nödvändigt att rengöra linsen, med det kan behövas beroende på användningsmiljön.
• Använd inte den linsrengöring som finns tillgänglig i handeln eftersom den kan orsaka funktionsfel. Rengör skivor
• Torka av med en fuktig trasa och torka sedan torrt. SVENSKA Sätt i så att polerna (+ och –) matchar de i fjärrkontrollen. NOTERA Anvisningar för skivhantering
• Håll i skivornas kanter för att undvika oavsiktliga repor eller fingeravtryck på skivorna.
• Fäst inte etiketter eller klistermärken på skivorna.
• Använd inte rengöringsspray för skivor eller bensin, thinner, produkter för att förhindra statisk elektricitet eller andra lösningsmedel.
• Använd inte följande skivor: – Skivor med rester av klister från borttagna klistermärken eller etiketter (hyrda skivor etc.). – Skivor som är starkt böjda eller skadade. – Skivor med oregelbunden form, till exempel hjärtformade skivor. VQT5C25 Sätta i batterierna

DVD-S700̲500̲EG-Sw.indd 51 2013/06/14 17:02:17 Anslutningar Innan du gör några anslutningar rekommenderas att du tillfälligt kopplar från alla enheter från nätströmmen.

• Placera inte enheten på förstärkare/mottagare eller annan utrustning som kan bli varm. Enheten kan skadas av värmen.
• Anslut inga videosignaler via en videospelare. På grund av kopieringsskydd kanske inte bilden visas som den ska. Till ett eluttag

AUDIO OUT VIDEO OUT NOTERA för strömkabel VQT5C25

• Enheten förbrukar en liten mängd nätström även när den är avstängd. För att spara ström kan du koppla från den om du inte kommer att använda enheten under en längre tid.

Ljud-/videokabel (medföljer)

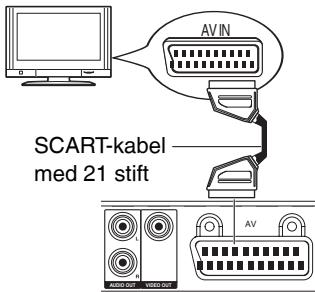

• Anslut kontakter av samma färg. AV (Scart) AV IN SCART-kabel med 21 stift

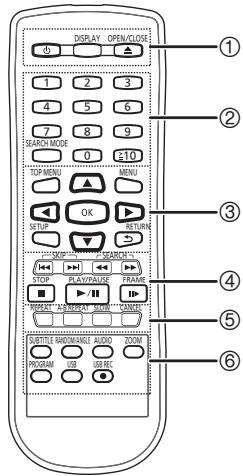

1 Strömställare beredskapsläge/på ^, 8 Tryck på knappen för att ställa apparaten i beredskapsläge då den är på, eller tvärtom. Apparaten förbrukar en aning ström även när den står i beredskapsläge. DISPLAY Visa information på TV-skärmen under uppspelning. OPEN/CLOSE ; Öppna eller stäng skivenheten 2 0-9, 10 För att välja titel/kapitel/spår, etc. t.ex., 5: 10 Î 1 Î 5 15: SEARCH MODE Sökläge för att välja uppspelningspunkt

1. Tryck w q för att välja.

2. Tryck 0 till 9 välja plats.

• Ställer in PBC av/på för VCD utrustad med Playback Control (PBC)-funktion erwq
• Välj, mata in position, etc. – För att flytta visningsposition för förstorade bilder – För att rotera JPEG-bilder Bekräfta menyvalet

SETUP Öppna eller stäng inställningsmenyn (Î sida 9) RETURN Återgår till föregående meny SKIP, u, i

• Hoppa till föregående eller nästa titel/kapitel/ spår
• Byter MENY-sida på VCD utrustad med Playback Control (PBC)-funktion SEARCH, t, y Startar snabb bakåt- eller framåtspolning STOP g, g Stoppa uppspelningen PLAY/PAUSE q/h, q/h Starta eller pausa uppspelningen FRAME 0 Spela upp en bildruta i taget REPEAT Väljer olika repeteringslägen Valbara lägen skiljer beroende på typ av innehåll. REP DIR återupprepar uppspelning av alla filer av samma typ i en folder. A-B REPEAT Repetera uppspelningen från punkt A till punkt B på en media SLOW Starta uppspelning i slow motion CANCEL Ta bort den inmatade informationen SUBTITLE Visar undertexter och väljer annan undertext RANDOM/ANGLE Startar slumpmässig uppspelning/Byter kameravinkel AUDIO Ändra ljudspåret ZOOM Ändra zoomnivån PROGRAM Ställer in uppspelningsordningen

1. Tryck e r w q för att välja.

2. Tryck 0 till 9 för att ange ordning.

För att avbryta: Tryck CANCEL.

3. Tryck e r w q för att välja PLAY.

För att rensa hela programmet: Tryck e r w q för att välja CLEAR.

USB Byter till USB-läge / Byter tillbaka till skivläge USB REC Utför USB REC (CD Ripping) Skivenhet När du sätter i media, säkerställ att det läggs i med rätt sida uppåt. USB-port Ansluter en USB-enhet POWER LED Tänds när strömmen sätts på.

DVD-S700̲500̲EG-Sw.indd 54 2013/06/14 17:02:17 Uppspelning 1 Slå på TV:n och välj lämplig videoingång. 2 Tryck ^. 3 Sätt i en skiva eller anslut en USB-enheten.

• Om denna enhet inte är i USB-läge när USB-enheten ansluts, tryck USB och tryck sedan på w q för att välja. 4 Tryck e r w q för att välja och tryck sedan på OK.
• Uppspelning kan starta automatiskt beroende på skivan. (endast JPEG)
• När du trycker PLAY/PAUSE q/h istället för OK, kan du starta bildspelet. Visning av undertexter Du kan visa undertexter på Xvid-video med denna enhet. Denna funktion har ingen relation till undertexterna som specifierats i standardspecifikationerna för Xvid och har ingen given standard. Funktionen kan vara annorlunda eller inte fungera korrekt beroende på sättet som filen skapades eller enhetens tillstånd (uppspelandes, stoppad, etc.). Om undertexterna inte visas korrekt ändrar du språket för undertexter (Î sida 9). SVENSKA Stoppa uppspelning Tryck på STOP g. Î Den stoppade positionen sparas i minnet. Funktionen för strömpåsättning Tryck på PLAY/PAUSE q/h för att starta uppspelningen från den här positionen. Denna position sparas i minnet även efter strömavbrott (Power Resume). Men ifall omstartpositionen är felinställd eller beroende av medie- och uppspelningsförhållanden, fungerar enheten eventuellt inte normalt. NOTERA VQT5C25

• Skärmsläckaren startas automatiskt efter cirka 5 minuter om uppspelningen av media stoppas och menyn är stängd.
• Efter cirka 25 minuter går DVD-spelaren automatiskt in i beredskapsläge om du inte trycker på någon knapp efter det att uppspelningen av media har slutat.
• Inget ljud kommer från högtalarna vid uppspelning av en DTS-källa. Välj en annan ljudkälla (t.ex. Dolby Digital).

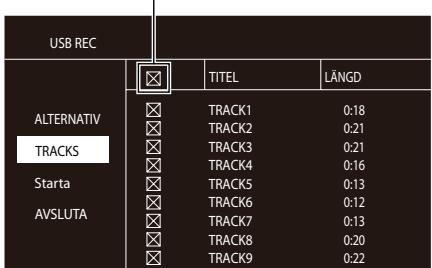

DVD-S700̲500̲EG-Sw.indd 55 2013/06/14 17:02:17 USB REC (CD Ripping) Du kan kopiera ljudfiler (CD-DA) från CD till en USB-enhet i MP3-format. 1 Anslut USB-enheten. 2 Spela upp en audio-CD. 3 Under uppspelning, tryck USB REC. 4 Tryck w q för att välja ”JA”, tryck sedan OK. USB REC ALTERNATIV ALTERNATIV TRACKS Starta Hastighet Normal Bithastighet 128kbps Skapa ID3-tagg

Minne USB AVSLUTA 5 Tryck e r w q för att välja ”TRACKS”.

• I standardläge väljs alla spår.
• För att ta bort varje bock, välj ett spår genom att trycka e r w q, tryck sedan OK.
• För att rensa alla bockar, välj den översta bocken och tryck OK. USB REC TITEL ALTERNATIV TRACKS Starta AVSLUTA TRACK1 TRACK2 TRACK3 TRACK4 TRACK5 TRACK6 TRACK7 TRACK8 TRACK9 LÄNGD 0:18 0:21 0:21 0:16 0:13 0:12 0:13 0:20 0:22 VQT5C25 6 Tryck e r w q för att välja ”Starta”, tryck sedan OK för att börja kopiera.
• Du kan byta till önskade inställningar under ”ALTERNATIV”-menyn.
• För att gå ur menyn, välj ”AVSLUTA”, tryck sedan OK.

DVD-S700̲500̲EG-Sw.indd 56 2013/06/14 17:02:17 Ändra spelarinställningarna SYSTEM TV-system ⇒Denna meny innehåller alternativ för val av de färgsystem som passar den anslutna TV:n. NTSC ⇒Videosignalen från en PAL-skiva omvandlas till NTSC-format. PAL ⇒Videosignalen från en NTSC-skiva omvandlas till PAL-format. PAL60 ⇒Videosignalen från en NTSC-skiva omvandlas till PAL60-format. Auto ⇒Den utgående signalen kommer att automatiskt anpassas till den anslutna TV:n. Skärmsläckare ⇒Denna inställning tillåter skärmsläckaren att aktiveras. Skärmsläckaren startas automatiskt efter cirka 5 minuter om uppspelningen av media stoppas. TV-typ ⇒Välj det bildförhållande som passar den anslutna TV:n. 4:3Pan&Scan/4:3Letterbox Vid anslutning till en TV med bildförhållandet 4:3: Vid uppspelning av bilder med förhållandet 16:9 blir bilden – 4:3Pan&Scan: sidan är beskuren – 4:3Letterbox: med svarta band i övre och undre kanterna 16:9/16:9full Vid anslutning till en TV med bildförhållandet 16:9: Vid uppspelning av bilder med förhållandet 4:3 blir bilden – 16:9: visas mitt på skärmen – 16:9full: utdragen horisontalt för att fylla TV-skärmen SPRÅK Skärmmeny OSD ⇒Detta byter språk på skärmmenyn. Ljud ⇒Detta byter språk på utgående ljud. Undertext ⇒Detta byter språk på undertexter. Meny ⇒Detta byter språk på skivmenyn. Xvid undertext ⇒Du kan välja teckensnitt som stöds för de sparade Xvid-undertexterna. 1 Tryck på e r för att välja ”Xvid undertext”, och tryck sedan på q. ”Latin 1”, ”Latin 2”, ”Kyrillisk”, ”Turkiska” Välj teckensnitt för den inspelade texten. 2 Tryck på e r för att välja en inställning och tryck sedan på OK för att bekräfta ditt val. SVENSKA Ändra enhetens inställningar om nödvändigt. Inställningarna bibehålls även om du ställer om enheten till beredskapsläge. 1 Tryck SETUP. 2 Tryck e r för att välja menyn, tryck sedan på 3 Tryck e r för att välja, tryck sedan på q för att bekräfta ditt val. 4 Tryck e r för att välja inställningarna, tryck sedan på OK.

• För att återgå till föregående meny, tryck w.
• För att avsluta, tryck SETUP. Andra tillvägagångssätt än det som beskrivs ovan kan visas. Om så är fallet, följ instruktionnerna på skärmen. Beroende på typ av media kan denna inställning vara inaktiverad. VQT5C25 SCART RGB ⇒När denna enhet ansluts med SCARTterminalen, välj ”På”.

DVD-S700̲500̲EG-Sw.indd 57 2013/06/14 17:02:17 Ändra spelarinställningarna LJUD Dynamiskt omf. ⇒Ger ett klarare ljud även vid låg volym genom att komprimera omfånget mellan den lägsta och den högsta ljudnivån. VIDEO Ljusstyrka ⇒Detta justerar ljusstyrkan. Kontrast ⇒Detta justerar kontrasten. Färgton ⇒Detta justerar färgtonen. Mättnad ⇒Detta justerar mättnaden. Gradering ⇒Detta ställer in begränsningen för uppspelning av DVD-skivor. Genom att välja ”8 Ingen gräns” kan alla skivor spelas upp. Lösenord ⇒Lösenordet krävs vid inställning eller borttagning av begränsning av uppspelning eller vid återställandet till fabriksinställningar. Knappa in ”0000” när du gör det här för första gången. Om du glömmer bort ditt gamla fyrsiffriga lösenord knappar du in ”0000”. Standard ⇒Detta återsäller enheten till fabriksinställningarna. VQT5C25 Skärpa ⇒Detta justerar skärpan på bildens kontur. ÖVRIGT

DVD-S700̲500̲EG-Sw.indd 58 2013/06/14 17:02:17 Felsökning Kontrollera följande innan du ber om service. Om du fortfarande behöver hjälp, kontakta din återförsäljare för instruktioner. För att återställa Bilder från DVD-spelaren visas inte på TV:n. Du har glömt bort ditt lösenord. ⇒ Återställer du DVD-spelaren till fabriksinställningarna.

1) Tryck på 8 på DVD-spelaren för att slå

2) Tryck på OPEN/CLOSE ; för att öppna

3) Tryck fyra gånger på sifferknappen ”5”

på fjärrkontrollen. (Strömmen stängs av automatiskt.) Alla inställningar återställs till fabriksinställningarna. Ingen bild./Inget ljud. ⇒ Kontrollera videoanslutningen mellan DVD-spelaren och TV:n. ⇒ Slå på din TV och ställ in rätt kanal för DVD-spelaren. Fjärrkontrollen fungerar inte. ⇒ Rikta fjärrkontrollen direkt mot sensorn på framsidan av DVD-spelaren. Bilden är förvrängd. Brus förekommer. ⇒ Kontrollera att TV-systeminställningen är korrekt. Skivor kan inte spelas upp. SVENSKA ⇒ Kontrollera om det finns repor eller fläckar på skivan. Om skivan är smutsig, rengör skivan. Kan ej välja vissa saker i inställnings-/ system-menyer. VQT5C25 ⇒ Tryck STOP g två gånger innan du väljer inställnings/system-meny. ⇒ Beroende på tillgängligheten för skivan kan vissa menyval inte väljas.

• För att minska risken för brand, elstöt eller produktskada, – Utsätt inte enheten för regn, fukt, droppar eller stänk. – Placera inte några föremål med vätska, till exempel vaser, på enheten. – Använd endast rekommenderade tillbehör. – Avlägsna inte skyddslock. – Försök inte att reparera själv. Kontakta kvalificerade fackmän för service. – Låt inga metallföremål falla ner i enheten. – Ställ inte tunga föremål på denna enhet.

• Pacera denna enhet på en jämn yta.
• För att minska risken för brand, elstöt eller produktskada, – Installera eller placera den inte i en bokhylla, inbyggt skåp eller annat begränsat utrymme. Se till att luftcirkulationen är tillräcklig kring enheten. – Se till att enhetens ventilationsöppningar inte är förtäppta av tidningar, bordsdukar, gardiner eller liknande föremål. – Ställ inga föremål med öppen låga, så som ett tänt stearinljus, ovanpå enheten. – Utsätt inte denna enhet för direkt solljus, höga temperaturer, hög fuktighet och starka vibrationer. Nätkabel Batterier Enhet

• För att minska risken för brand, elchock eller produktskada, – Säkerställ att strömkällans spänning motsvarar spänningen som står skriven på enheten. – Anslut stickkontakten ordentligt till vägguttaget. – Dra inte, böj inte och placera inte tunga föremål på kabeln. – Ta inte i stickkontakten med blöta händer. – Håll i stickkontakten när du drar ut den. – Använd inte en skadad stickkontakt eller ett skadat vägguttag.
• Strömkontakten är bortkopplingsanordning. Installera enheten så att strömkontakten genast kan kopplas bort från vägguttaget. FÖRSIKTIGHET Enhet
• Den här enheten använder laser. Användning av kontroller eller justeringar eller utförande av procedurer andra än de som specificeras i bruksanvisningen kan leda till exponering för farlig strålning.
• Den här enheten kan ta emot radiostörningar orsakade av mobiltelefoner under användning. Om sådana störningar uppstår, öka avståndet mellan enheten och mobiltelefonen.
• Denna enhet är avsedd för användning på platser med moderat klimat.

• Fara för explosion förekommer, om batteriet placeras felaktigt. Byt endast ut mot den typ som tillverkaren rekommenderar.
• När du kasserar batterierna, kontakta lokala myndigheter eller din återförsäljare och fråga om rätt avfallsstation.
• Felhantering av batterierna kan orsaka elektrolytläckage som kan orsaka brand. – Blanda inte gamla och nya batterier eller olika typer av batterier på samma gång. – Får inte värmas upp eller utsättas för lågor. – Lämna inte batteriet (ierna) i en bil som står i direkt solljus någon längre tid med dörrar och fönster stängda. – Håll AAA R03-batterierna utom räckhåll för barn för att förhindra att batterierna sväljs av misstag. – Ta inte isär eller kortslut. – Ladda inte alkaliska eller brunstens-batterier. – Använd inte batterier om höljet skalats av. – Ta ur batterierna om du inte har för avsikt att använda fjärkontrollen under en längre tid. Förvaras på en sval, mörk, plats. LUOKAN 1 LASERLAITE

KLASS 1 LASER APPARAT

VQT5C25 AUDIO OUT VIDEO OUT Produktens baksida Våglängd 770 till 800 nm (CD)/645 till 660 nm (DVD) Laserstyrka Ingen farlig strålning

DVD-S700̲500̲EG-Sw.indd 60 2013/06/14 17:02:17 Specifikationer TV-system: PAL/NTSC Temperaturintervall vid drift: +5 °C till +35 °C Luftfuktighet vid drift: 20 % till 80 %, relativ luftfuktighet (ingen kondensering) Videoutgång: Utgångsnivå: 1,0 Vp-p (75 Ω) Utgångskontakt: Stiftkontakt (1 System) AV (21 stift) (1 System) RGB utgång: Utgångsnivå: 0,7 Vp-p (75 Ω) Utgångskontakt: AV (21 stift) (1 System) Ljudutgång: Utgångsnivå: 2 Vrms (1 kHz, 0 dB) Utgångskontakt: Stiftkontakt AV (21 stift) Antal kontakter: 2 Kanaler (2 System) USB-plats: USB2.0: 1 System LASER-specifi kationer Klass I LASER-produkt: Våglängd: 770 till 800 nm (CD)/645 till 660 nm (DVD) Strömförsörjning: AC 220 till 240 V, 50 Hz Strömförbrukning: Cirka 10 W Strömförbrukning i beredskapsläge: Mindre än 0,5 W Mått (bredd x höjd x djup): 310 mm x 210 mm x 39 mm (Inklusive utstickande delar) Vikt: Cirka 1,1 kg Avfallshantering av produkter och batterier Endast för Europeiska Unionen och länder med återvinningssystem Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser. Genom att ta göra det korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön. För mer information om insamling och återvinning kontakta din kommun. Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser. Notering till batterisymbolen (nedanför): Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien. VQT5C25 SVENSKA Specifikationerna kan ändras utan föregående meddelande.
