DVD-S500EG - Lettore dvd PANASONIC - Manuale utente e istruzioni gratuiti

MANUALE UTENTE DVD-S500EG PANASONIC

Batterie per il telecomando NOTA

• Codici prodotto corretti a giugno 2013. Questi numeri possono essere soggetti a modifica. Operazioni Riproduzione...................................................... 7 USB REC (CD Ripping) ..................................... 8 Cambiare le impostazioni del lettore ............... 9 SISTEMA ........................................................ 9 LINGUA ........................................................ 10 AUDIO .......................................................... 10 VIDEO .......................................................... 10 ALTRO .......................................................... 10 Riferimento Risoluzione dei problemi ................................ 11 Precauzioni di sicurezza ................................. 12 AVVERTENZA .............................................. 12 ATTENZIONE ............................................... 12 Caratteristiche tecniche .................................. 13 “DVD Logo” è un marchio depositato di DVD Format/ Logo Licensing Corporation. Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories. Questo articolo comprende tecnologia di protezione dalla copia protetta da brevetti e altri diritti di proprietà intellettuale di Rovi Corporation negli USA. Reverse engineering e smontaggio sono proibiti. VQT5C25 Tecnologia di decodifica audio MPEG Layer-3 su licenza da Fraunhofer IIS e Thomson.

La registrazione e la riproduzione di questo e altri dispositivi possono avvenire solo dietro consenso del titolare del copyright o di altri diritti sul contenuto. Panasonic non ne detiene l’autorità e non riconosce all’utente tale autorizzazione e esclude esplicitamente qualsiasi diritto, capacità e intenzione di ottenere tale consenso per conto dell’utente. É compito dell’utente assicurare che l’uso di questo e altri dispositivi sia conforme con le norme sul copyright vigenti nel proprio paese. Si prega di fare riferimento a tali norme per maggiori informazioni sulle leggi e norme pertinenti o contattare il titolare dei diritti sui contenuti che si desiderano registrare o riprodurre.

È necessaria la finalizzazione. Le estensioni dei file devono essere “.JPG” o “.JPEG”. I file che sono stati alterati, modificati o salvati con software di modifica di immagini per computer potrebbero non venire visualizzati. L’estensione del file deve essere “.mp3”. L’estensione del file deve essere “.XVID”, “.xvid”, “.AVI”, o “.avi”. Il file di testo sottotitolato è supportato. Conforme al profilo Xvid Home.

• Potrebbe risultare impossibile la riproduzione dei supporti in alcuni casi in base al tipo di supporto, alle condizioni di registrazione, al metodo di registrazione e al modo in cui i file sono stati creati. (Per i dispositivi USB)
• Questa unità non garantisce una connessione con tutti i dispositivi USB.
• Questa unità non supporta il caricamento di dispositivi USB.
• I sistemi di file FAT12, FAT16 e FAT32 sono supportati.
• Questa unità supporta USB2.0 Alta velocità.
• Questa unità è in grado di supportare un HDD formattato con il FAT32. Alcuni tipi di HDD possono richiedere l’utilizzo di un’unità di alimentazione esterna. Cura dell’unità e dei dischi Pulire questa unità con un panno morbido asciutto
• Non utilizzare mai alcol, solventi o benzina per pulire questa unità.
• Prima di utilizzare un panno trattato chimicamente, leggere attentamente le istruzioni in dotazione con il panno stesso.
• La pulizia del gruppo ottico in genere non è necessaria, anche se questo dipende dall’ambiente di utilizzo.
• Non utilizzare sostanze per la pulizia degli obiettivi disponibili in commercio, in quanto questo potrebbe provocare un malfunzionamento. ITALIANO Inserire in modo che le polarità (+ e –) corrispondano a quelle del telecomando. NOTA Pulizia dei dischi
• Pulire con un panno umido, quindi asciugare completamente. Precauzioni nel maneggiare i dischi
• Mantenere i dischi per i bordi, per evitare di lasciare inavvertitamente graffi o ditate sul disco.
• Non attaccare etichette o adesivi sui dischi.
• Non utilizzare sostanze spray di pulizia per dischi in vinile, benzina, diluenti, liquidi antistatici o altri solventi.
• Non utilizzare i dischi seguenti: – Dischi con collanti esposti provenienti da adesivi o etichette rimossi (dischi noleggiati e così via). – Dischi estremamente deformati o spaccati. – Dischi di forma irregolare, ad esempio a forma di cuore. VQT5C25 Inserimento delle batterie

DVD-S700̲500̲EG-It.indd 39 2013/06/14 17:01:47 Collegamenti Prima di eseguire qualsiasi collegamento, si consiglia di scollegare temporaneamente tutte le unità dall’alimentazione CA.

• Non collocare l’unità su amplificatori/ sintoamplificatori o apparecchi che possono diventare caldi. Il calore può danneggiare l’unità.

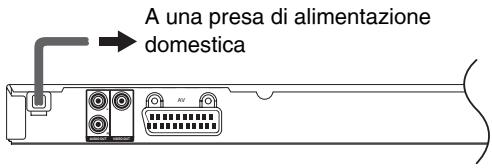

• Non collegare segnali video attraverso un videoregistratore. A causa della protezione anticopia, l’immagine potrebbe non venire visualizzata correttamente. A una presa di alimentazione domestica

AUDIO OUT VIDEO OUT NOTA per il cavo di alimentazione CA VQT5C25

• Questa unità consuma una piccola quantità di corrente CA anche quando è spenta. Nell’interesse della conservazione dell’energia, se non si intende utilizzare questa unità per un lungo periodo di tempo, è possibile scollegarla.

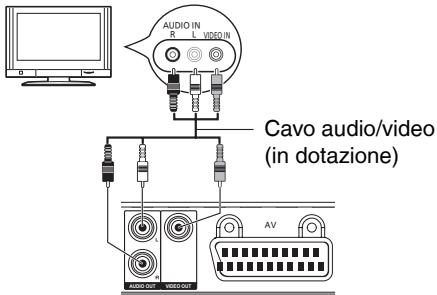

Cavo audio/video (in dotazione)

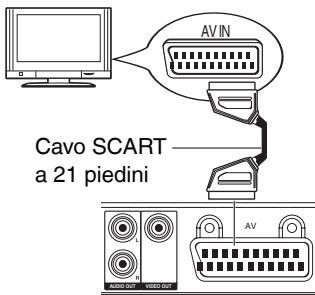

• Collegare i terminali dello stesso colore. AV (Scart) AV IN ITALIANO Cavo SCART a 21 piedini

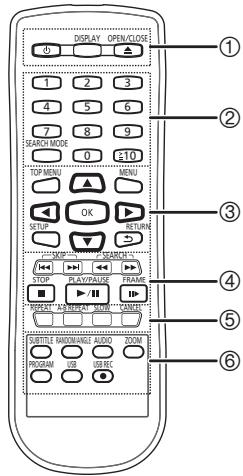

1 Interruttore di attesa/accensione ^, 8 Premerlo per disporre l’apparecchio nel modo d’attesa o per accenderlo. Durante il modo d’attesa, l’apparecchio continua a consumare una piccola quantità di corrente. DISPLAY Visualizza le informazioni sullo schermo del televisore durante la riproduzione. OPEN/CLOSE ; Apre/chiude il cassetto del disco 2 0-9, 10 Per selezionare numero di titolo/capitolo/ traccia ecc. per es., 5: 10 Î 1 Î 5 15: SEARCH MODE Avviare per selezionare il punto

1. Premere w q per selezionare la voce.

2. Premere da 0 a 9 per specificare la

• Imposta PBC di VCD dotati di funzione Controllo Riproduzione (PBC) su On/Off e rw q
• Seleziona voci, posizioni di ingresso, ecc. – Per spostare la posizione di visualizzazione di immagini ingrandite – Per ruotare immagini JPEG

Conferma la selezione del menu SETUP Per entrare o uscire dal menu di configurazione del sistema (Î pagina 9) RETURN Ritorna al display precedente SKIP, u, i

• Salta al titolo/capitolo/brano precedenti o al titolo/capitolo/brano successivi
• Cambia la pagina di MENU di VCD dotati di funzione di Controllo Riproduzione (PBC) SEARCH, t, y Avvia il riavvolgimento rapido o l’avanti rapido STOP g, g Arresta la riproduzione PLAY/PAUSE q/h, q/h Avvia o arresta la riproduzione FRAME 0 Riproduce il video un fotogramma alla volta REPEAT Seleziona diversi modi di ripetizione I modi selezionabili variano a seconda del tipo di contenuti. REP DIR riproduce ripetutamente lo stesso tipo di file nella cartella selezionata. A-B REPEAT Ripete la riproduzione dal punto A al punto B su un disco SLOW Avvia la riproduzione al rallentatore CANCEL Elimina le informazioni immesse SUBTITLE Mostra i sottotitoli e seleziona diversi sottotitoli RANDOM/ANGLE Avvia la riproduzione casuale/Cambia l’angolazione della fotocamera AUDIO Cambia la traccia audio ZOOM Cambia il livello di ingrandimento PROGRAM Imposta l’ordine di riproduzione

1. Premere e r w q per selezionare la voce.

2. Premere da 0 a 9 per specificare l’ordine.

Per cancellare: Premere CANCEL.

3. Premere e r w q per selezionare PLAY.

Per eliminare l’intero programma: Premere e r w q per selezionare CLEAR.

USB Passa al modo USB / Ritorna al modo disco USB REC Esegue USB REC (CD Ripping) Cassetto del disco Quando si inserisce un supporto, assicurarsi che sia inserito dal lato giusto. Porta USB Collega un dispositivo USB POWER LED Si illumina quando viene attivata l’alimentazione.

DVD-S700̲500̲EG-It.indd 42 2013/06/14 17:01:48 Riproduzione 1 Accendere il televisore e selezionare l’ingresso video corretto. 2 Premere ^. 3 Posizionare un disco o collegare un dispositivo USB.

• Se l’unità non è impostata sul modo USB quando si collega il dispositivo USB, premere USB e premere w q per selezionare la voce. 4 Premere e r w q per selezionare la voce e premere OK.
• In base al disco, la riproduzione può iniziare automaticamente. (Solo per il JPEG)
• Quando si preme PLAY/PAUSE q/h invece di OK, si può dare inizio alla presentazione automatica. Visualizzazione di testo di sottotitoli Si possono visualizzare sottotitoli sul disco video Xvid di questa unità. Questa funzione non ha alcun rapporto con i sottotitoli specificati nelle caratteristiche standard Xvid e non possiede un chiaro standard. L’operazione potrebbe essere diversa o potrebbe operare in modo non appropriato in base al modo in cui il file è stato creato o allo stato di questa unità (riproduzione, arresto, ecc.). Qualora i sottotitoli non vengano visualizzati correttamente, cambiare la lingua dei sottotitoli (Î pagina 10). ITALIANO Arresto della riproduzione Press STOP g. Î La posizione arrestata viene memorizzata. Funzione Ripristino alimentazione Premere PLAY/PAUSE q/h per riavviare da questa posizione. Questa posizione viene memorizzata anche dopo un’interruzione di corrente (Power Resume). Tuttavia, se la posizione di riavvio non è allineata o a seconda delle condizioni dell’apparecchio utilizzato e della riproduzione, l’unità potrebbe non funzionare normalmente. NOTA VQT5C25

• Il salvaschermo si avvia automaticamente se la riproduzione del disco viene arrestata per circa 5 minuti.
• Il lettore si dispone automaticamente in modalità di attesa (Standby) se non si preme alcun pulsante per circa 25 minuti dopo aver arrestato la riproduzione del disco.
• Durante la riproduzione di una sorgente DTS, i diffusori non emettono suoni. Selezionare una sorgente audio diversa (es. Dolby Digital).

DVD-S700̲500̲EG-It.indd 43 2013/06/14 17:01:48 USB REC (CD Ripping) Si possono copiare file audio (CD-DA) da un CD su un dispositivo USB a un formato MP3. 1 Collegare il dispositivo USB. 2 Riprodurre un audio CD. 3 Durante la riproduzione, premere USB REC. 4 Premere w q per selezionare “SÌ”, e premere OK. USB REC OPZIONI OPZIONI TRACKS Avvio Velocità Normale Bitrate 128kbps Crea tag ID3

Memoria USB CHIUDI 5 Premere e r w q per selezionare “TRACKS”.

• Nelle impostazioni predefinite, tutti i brani hanno un segno di spunta.
• Per rimuovere ogni segno di spunta, selezionare il brano premendo e r w q, e premere OK.

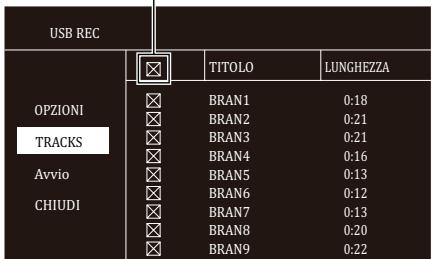

• Per eliminare tutti i segni di spunta, selezionare il segno di spunta più in alto e premere OK. USB REC OPZIONI TRACKS Avvio CHIUDI TITOLO LUNGHEZZA BRAN1 BRAN2 BRAN3 BRAN4 BRAN5 BRAN6 BRAN7 BRAN8 BRAN9 0:18 0:21 0:21 0:16 0:13 0:12 0:13 0:20 0:22 VQT5C25 6 Premere e r w q per selezionare “Avvio”, e premere OK per iniziare a copiare.
• Si possono cambiare le impostazioni preferite nel menu “OPZIONI”.
• Per uscire dal menu, selezionare “CHIUDI”, e poi premere OK.

DVD-S700̲500̲EG-It.indd 44 2013/06/14 17:01:48 Cambiare le impostazioni del lettore Cambiare le impostazioni dell’unità se necessario. Le impostazioni rimangono invariate anche se si passa l’unità al modo di attesa. 1 Premere SETUP. 2 Premere e r per selezionare il menu, e premere q. 3 Premere e r per selezionare la voce, e premere q per confermare la selezione. 4 Premere e r per selezionare le impostazioni e premere OK.

• Per tornare al menu precedente, premere w.
• Per uscire, premere SETUP. Possono essere visualizzati metodi di funzionamento diversi dalla procedura precedente. In tal caso, seguire le istruzioni a schermo. A seconda del tipo di supporto, le impostazioni dell’unità possono essere disabilitate. SISTEMA Sistema TV ⇒Questo menu contiene le opzioni per selezionare il sistema di colore che corrisponde a quello del televisore collegato. Tipo TV ⇒Selezionare l’aspetto di immagine che corrisponde a quello del televisore collegato. 4:3PS/4:3LB Se collegato a un televisore ad aspetto 4:3: La riproduzione con un rapporto di immagine 16:9 comporta quanto segue – 4:3PS: i lati vengono tagliati – 4:3LB: vengono inserite fasce nere in alto e in basso 16:9/16:9full Se collegato a un televisore ad aspetto 16:9: La riproduzione con un rapporto di immagine 4:3 comporta quanto segue le immagini vengono – 16:9: visualizzate al centro dello schermo – 16:9full: le immagini vengono allungate orizzontalmente per riempire lo schermo ITALIANO NTSC ⇒Il segnale video di riproduzione un disco PAL viene inviato in uscita in formato NTSC. PAL ⇒Il segnale video di riproduzione un disco NTSC viene inviato in uscita in formato PAL. PAL60 ⇒Il segnale video di riproduzione un disco NTSC viene inviato in uscita in formato PAL60. Auto ⇒Il segnale di uscita video viene impostato automaticamente in base al televisore collegato. Salvaschermo ⇒Questa impostazione permette l’attivazione del salvaschermo.Il salvaschermo si avvia automaticamente se la riproduzione del disco viene arrestata per circa 5 minuti. VQT5C25 SCART RGB ⇒Se si collega l’unità al terminale SCART, selezionare “Acceso”.

DVD-S700̲500̲EG-It.indd 45 2013/06/14 17:01:48 Cambiare le impostazioni del lettore LINGUA VIDEO OSD ⇒Per cambiare la lingua del menu display. Luminosità ⇒Regola la luminosità. Audio ⇒Per cambiare la lingua dell’uscita audio. Contrasto ⇒Regola il contrasto. Sottotitoli ⇒Per cambiare la lingua dei sottotitoli. Hue ⇒Regola la tonalità di colore. Menu ⇒Per cambiare la lingua del menu disco. Saturation ⇒Regola la saturazione. Sottotit Xvid ⇒È possibile impostare un tipo di carattere che supporti il sottotitolo Xvid registrato. 1 Premere e r per selezionare “Sottotit Xvid”, quindi premere q. “Latino 1”, “Latino 2”, “Cirillico”, “Turco” Selezionare il tipo di carattere per il titolo registrato. 2 Premere e r per selezionare un’impostazione, quindi premere OK per confermare la selezione. Dettaglio ⇒Regola la nitidezza del contorno dell’immagine. AUDIO Gamma Dinamica ⇒Regola l’audio in modo da produrre un suono chiaro anche quando il volume è basso, attraverso la compressione della gamma al livello sonoro più basso e al livello sonoro più alto. ALTRO Classif. ⇒Imposta il livello di limitazione della riproduzione per i dischi video DVD. Selezionare “8 Ness. Limite” per consentire la riproduzione di tutti i dischi. Password ⇒La password è richiesta quando si imposta o si cancella la limitazione di riproduzione oppure si ripristina l’unità alle impostazioni di fabbrica. Quando si esegue questa operazione per la prima volta, digitare “0000”. Qualora si dimentichi la propria vecchia password di quattro cifre, digitare “0000”. VQT5C25 Default ⇒Ripristina l’unità alle impostazioni predefinite di fabbrica.

DVD-S700̲500̲EG-It.indd 46 2013/06/14 17:01:48 Risoluzione dei problemi Prima di richiedere assistenza, controllare quanto segue. Per ulteriore assistenza, consultare il rivenditore. Per reimpostare Le immagini di questo lettore DVD non vengono visualizzate sul televisore. Si è dimenticata la password. ⇒ Riportare le impostazioni del lettore di DVD ai valori predefiniti in fabbrica.

1) Premere 8 sul lettore di DVD per

2) Premere OPEN/CLOSE ; per aprire il

3) Premere 4 volte il tasto numero “5” sul

telecomando. (L’alimentazione viene disattivata automaticamente). Tutte le impostazioni tornano ai valori predefiniti di fabbrica. Immagine assente. /Suono assente. ⇒ Controllare il collegamento video tra il lettore di DVD e il televisore. ⇒ Accendere il televisore e impostarlo sul canale corretto per il lettore DVD. Il telecomando non funziona. ITALIANO ⇒ Puntare il telecomando direttamente verso il sensore sulla parte anteriore del lettore di DVD. La schermata è distorta. Viene prodotto del rumore. ⇒ Controllare se l’impostazione del sistema TV è corretta. Non si possono riprodurre i dischi. ⇒ Controllare se sono presenti graffi o sporco sul disco. Se il disco è sporco, pulirlo. Non si riescono a selezionare alcune voci nel menu impostazione/sistema. VQT5C25 ⇒ Premere STOP g due volte prima di selezionare il menu impostazione/sistema. ⇒ In base alla disponibilità sul disco, alcune voci di menu non possono essere selezionate.

DVD-S700̲500̲EG-It.indd 47 2013/06/14 17:01:48 Precauzioni di sicurezza AVVERTENZA Unità

• Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, – Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi. – Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità. – Utilizzare solo gli accessori consigliati. – Non rimuovere le coperture. – Non riparare quest’unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato. – Non far cadere oggetti metallici all’interno dell’unità. – Non posizionare oggetti pesanti sull’unità. Cavo di alimentazione CA
• Per ridurre il rischio di incendio, scosse elettriche o danni al prodotto, – Assicurarsi che il voltaggio di alimentazione corrisponda a quello stampato sull’unità. – Inserire completamente la spina di alimentazione nella presa. – Non tirare né piegare il cavo e non porre oggetti pesanti su di esso. – Non maneggiare la spina con le mani bagnate. – Afferrare bene la spina quando la si disconnette. – Non utilizzare una spina o una presa di alimentazione danneggiate.
• La presa di rete è il dispositivo per scollegare. Installare l’unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente. ATTENZIONE VQT5C25 Unità
• Questa unità utilizza un laser. L’uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l’esposizione a radiazioni pericolose.
• Durante l’uso, questa unità potrebbe essere soggetta all’interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l’uso nei paesi con clima mite. Posizionamento
• Posizionare l’unità su una superficie piana.
• Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, – Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto. – Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili. – Non mettere sull’unità sorgenti di fiamme nude, come candele accese. – Non esporre questa unità alla luce diretta del sole, alle alte temperature, ad alta umidità o a vibrazioni eccessive. Batterie
• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
• L’impiego errato delle batterie può causare perdita di elettroliti e provocare un incendio. – Non mescolare batterie vecchie e nuove o tipi diversi di batterie allo stesso tempo. – Non riscaldare o esporre a fiamme le batterie. – Non lasciare la batteria/le batterie per lungo tempo all’interno dell’auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi. – Tenere le batterie AAA R03 fuori dalla portata dei bambini per impedirne l’ingestione. – Non smontare o cortocircuitare. – Non ricaricare batterie alcaline o al manganese. – Non utilizzare le batterie se l’involucro esterno si è scollato. – Rimuovere le batterie se non si intende utilizzare il telecomando per un periodo prolungato. Conservare in un luogo fresco e buio. Parte posteriore del prodotto

DVD-S700̲500̲EG-It.indd 48 2013/06/14 17:01:48 Sistema del segnale: PAL/NTSC Gamma di temperature di esercizio: da +5 °C a +35 °C Gamma di umidità di esercizio: dal 20 % all’80 % RH (senza condensa) Uscita video: Livello di uscita: 1,0 Vp-p (75 Ω) Connettore di uscita: presa RCA (1 Serie) AV (21 piedini) (1 Serie) Uscita RGB: Livello di uscita: 0,7 Vp-p (75 Ω) Connettore di uscita: AV (21 piedini) (1 Serie) Uscita audio: Livello di uscita: 2 Vrms (a 1 kHz, 0 dB) Connettore di uscita: presa RCA AV (21 piedini) Numero di connettori: 2 Canali (2 Serie) Slot USB: USB2.0: 1 Serie Specifica LASER Prodotto LASER di Classe I: lunghezza d’onda: 770 a 800 nm (CD)/645 a 660 nm (DVD) Fonte di alimentazione: CA da 220 a 240 V, 50 Hz Assorbimento: Circa 10 W Assorbimento in modalità di attesa: Meno di 0,5 W Dimensioni (L x A x P): 310 mm x 210 mm x 39 mm (incluse le parti sporgenti) Peso: Circa 1,1 kg Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questi simboli sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato , recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale. Note per il simbolo batterie (simbolo sotto): Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione. ITALIANO Caratteristiche tecniche VQT5C25 Le caratteristiche tecniche sono soggette a modifica senza preavviso.
