Produkttyp	Ångrengörare med strykjärn
Märke	Kärcher
Modell	SI 4 EasyFix Iron
Nätspänning	220-240 V ~ 50-60 Hz
Total effekt	2000 W
Strykjärnets effekt	700 W
Maximalt arbetstryck	0,35 MPa
Vattentankens kapacitet	0,8 L
Pannans kapacitet	0,5 L
Kontinuerligt ångflöde	50 g/min
Maximalt ångflöde (topp)	110 g/min
Uppvärmningstid	4 min
Mått (L x B x H)	350 x 280 x 270 mm
Vikt (utan tillbehör)	4 kg
Skyddsklass	I
IP-klass	IPX4
Avtagbar vattentank	Ja
Automatisk avstängning av strykjärn	Ja (5 minuters inaktivitet)
Barnsäkerhet	Ja (ångflödesväljare)
Ingående tillbehör	Strålmunstycke, runda borstar (liten och stor), Power-munstycke, handhållet sugmunstycke, golvmunstycke, mattglidare, ångstrykjärn, 2 förlängningsrör, microfiberdukar, avkalkningsmedel
Rekommenderad avkalkning	Var 50 till 100 påfyllning beroende på vattnets hårdhet
Användning	Ångrengöring och strykning

Vanliga frågor - SI 4 EasyFix Iron Kärcher

Hur fyller jag vattentanken?

Vattentanken kan tas bort genom att dra den rakt uppåt, eller fyllas direkt på apparaten genom påfyllningsöppningen. Använd dricksvatten eller en blandning med högst 50% destillerat vatten upp till MAX-markeringen.

Vilken typ av vatten ska jag använda?

Använd dricksvatten eller en blandning av dricksvatten och destillerat vatten (högst 50%). Använd inte rent destillerat vatten, kondensvatten, regnvatten, rengöringsmedel eller tillsatser.

Hur startar jag apparaten?

Ställ apparaten på en stabil yta, anslut nätkontakten, tryck på strömbrytaren. Den gröna indikatorn blinkar och blir sedan fast. Tryck på ångkontrollen för att få ånga.

Vad gör jag om den röda indikatorn blinkar?

Den röda indikatorn blinkar med en ljudsignal när vattentanken är tom. Fyll den till MAX-markeringen. Om indikatorn lyser konstant är pannan tom: stäng av apparaten, fyll tanken och slå på den igen.

Hur avkalkar jag pannan?

Stäng av och låt apparaten svalna. Öppna underhållslocket med ett förlängningsrör, töm pannan. Blanda en lösning av Kärchers avkalkningsmedel (1 dos för 0,5 L vatten), häll den i pannan, låt verka i 8 timmar, töm och skölj flera gånger med kallt vatten.

Hur använder jag ångstrykjärnet?

Anslut strykjärnets ångkontakt till apparatens uttag. Sätt på ångrengöraren. Vänta tills strykjärnets orange indikator slocknar. Tryck på ångknappen för att stryka med ånga. För torrstrykning, tryck inte på ångknappen.

Hur rengör jag golv med golvmunstycket?

Fäst microfibermoppen på munstycket genom att lägga trasan på golvet med kardborrebanden uppåt och trycka munstycket mot den. Anslut förlängningsrören till ånghandtaget. För långsamt över smutsiga ytor för bästa resultat.

Hur förvarar jag apparaten?

Placera rören i hållarna, häng upp tillbehören. Linda ångslangen runt rören, sätt handtaget i golvmunstycket. Linda nätkabeln. Förvara på en torr, frostfri plats.

Varför kommer ångan ojämnt?

Det kan bero på kalk i pannan. Avkalka den. Efter pauser kan kondens bildas: rikta ångstrålen mot en trasa tills den blir jämn.

Hur underhåller jag microfibretillbehören?

Tvätta trasorna och överdragen i maskin i högst 60 °C. Använd inte sköljmedel för att bevara deras absorptionsförmåga. Torktumla inte.

BRUKSANVISNING SI 4 EasyFix Iron Kärcher

1. Montera den stora rundborsten på punktstråledysen.

Figur K

Powerdyse

1. Skjut handdysen som punktstråledysen på ångstolen.

Figur J

1. Dra överdraget över handdysen.

Golvmunstycke

Skador på klädesplagg

Skador på klädesplagg

Stor vattenutströmning

Vattentanken kan tas av när som helst för påfyllning, eller fyllas direkt på apparaten.

OBS

Skada på apparaten

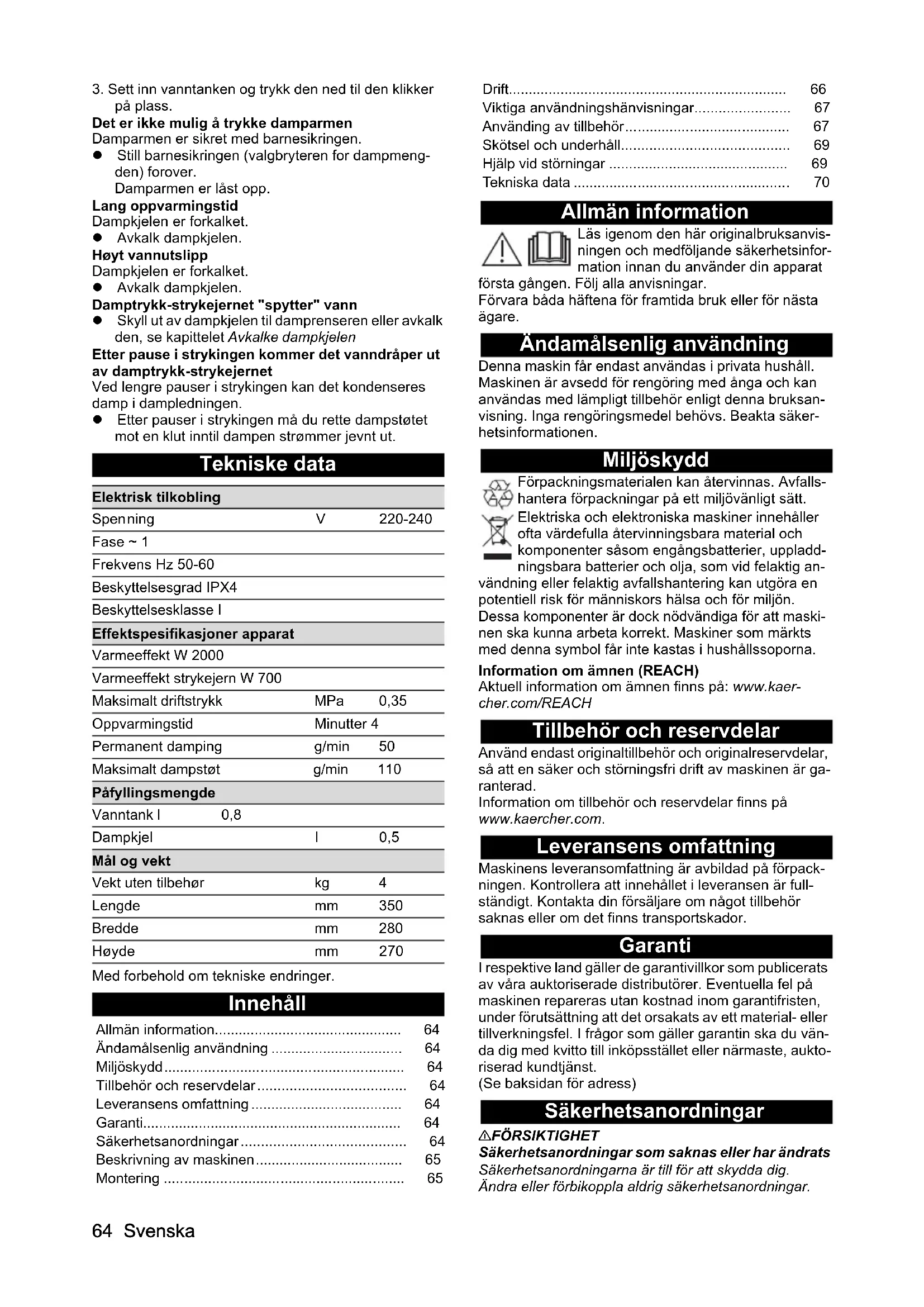

Allmän information	64
Ändamåsenlig användning	64
Miljöskydd	64
Tillbehör och reservdilar	64
Leveransens omfattning	64
Garanti	64
Sakerhetsanordninger	64
Beskrivning av maskinen	65
Montering	65

Drift. 66

Viktiga användningsanvisningar. 67

Användning av tillbehör 67

Skötsel och underhåll 69

Hjälp vid störningar 69

Tekniska data 70

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat

första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

Ändamålsenlig användning

Denna maskin får endast användas i privata hushåll. Maskinen är avsedd för rengöring med ånga och kan användas med lämpligt tillbehör enligt denna bruksanvisning. Inga rengöringsmedel behövs. Beakta säkerhetsinformationen.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig an

vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserad kundtjänst.

(Se baksidan för adress)

Säkerhetsanordningar

△FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig.

Ändra eller förbikoppla aldrig säkerhetsanordningar.

Symboler på maskinen

(beroende på maskintyp)

	Risk für brännskador, maskinytan värms upp under drift
	Skällningsrisk på grund av ønga
	Läs igenomBruksanvisningen

Tryckregulator

Tryckregulatorn håller trycket i ångbehållaren så konstant som möjligt under drift. Uppvärmningen kopplas från när det maximala drifttrycket uppnås i ångbehållaren och kopplas till igen vid en trycksänkning i ångbehållaren till följd av ångavvikelse.

Säkerhetstermostat

Säkerhetstermostaten förhindrar att maskinen överhettas. Om tryckregulatorn och panntermostaten slutar att fungera och maskinen överhettas kopplar säkerhetstermostaten från maskinen. Kontakta den ansvariga kundtjänsten hos KÄRCHER för återställning av säkerhetstermostaten.

Panntermostat

Panntermostaten kopplar från uppvärmningen vid fel, t.ex. om det inte finns något vatten i ångbehållaren och temperaturen stiger i ångbehållaren.

Så snart som du fyller på med vatten är maskinen klar att använda igen.

Underhållslock

Underhållslocket försluter ångbehållaren mot det tryck som bildas. Underhållslocket är samtidigt en övertyckventil. Om tryckregulatorn är defekt och ett ångtryck uppstår i ångbehållaren öppnas övertrycksventilen och släpper igenom ånga genom underhållslocket. Kontakta den ansvariga kundtjänsten hos KÄRCHER innan du tar maskinen i drift igen.

Beskrivning av maskinen

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell (se förpackning).

För bilderna, se bildsidan bild A

①Maskinkontakt med skydd ② Vattentank ③Påfyllningsöppning vattentank ④På-knapp ⑤ Av-knapp ⑥ Kontrollampa (grön) - uppvärmning ⑦ Kontrollampa (röd) - vattenbrist ⑧Bärhandtag ⑨ Hållare för tillbehör ⑩ Hållare för tillbehör ⑪Underhållslock ⑫Förvaring för nätkabel

③ Parkeringshållare för golvmunstycke 14 Natkabel med nätkontakt (15) Lophjul (2 st.) (16) Styrvals Ångpistol (18) Ångspak 19 Upplåsningsknapp 20 Välkontakt för ångmängd (med barnspärr) 21 Ångslang 22 Ångkontakt 23 Punktstrålmunstycke 24 Rundborste (liten) 25 **Powermunstycke 26** Rundborste (stor) Handmunstycke 28 Mikrofiberöverdrag handmunstycke 29 Förlängningsrör (2 st.) Upplåsningsknapp ③ Golvmunstycke Kardborreanslutning 33 Mikrofibergolvduk (1 st.) 34 **Mikrofibergolvduk (2 st.) (35)** Mattrengörare 36 Avkalkningsmedel 37 Ångstrykjärn 38 Kontrollampa (orange) - uppvärmning 39 Omkopplare ånga (nedtill) 40 Ångkontakt

** tillval

Montering

Montera tillbehör

1. Sätt i styrvals och lophjul och haka i dem. Bild B
2. Öppna skyddet på maskinkontakten. Bild E
3. Anslut ångkontakten till maskinkontakten tills ångkontakten hakar i så det hörs. Bild E
4. Skjut på öppna änden hos tillbehöret på ångpistolen ända tills ångpistolens upplåsningsknapp snäpper fast.

Bild J

1. Skjut på den öppna änden hos tillbehöret på punktstrålmunstycket. Bild K
2. Anslut förlängningsrören till ångpistolen. a Skjut på det 1:a förlängningsröret på ångpistolen ända tills ångpistolens upplåsningsknapp snäpper fast. Förbindningsröret är anslutet.

b Skjut på det 2:a förlängningsröret på det 1:a förlängningsröret. Förbindningsrören är anslutna.

Bild L

1. Skjut på tillbehöret och/eller golvmunstycket på förlängningsrörets fria ände.

Bild M

1. Tryck maskinkontaktens skydd bakåt och dra ut stickkontakten ur maskinens uttag.
2. Tryck på upplåsningsknappen och dra isär delarna.

Bild R

Drift

Fylla på vatten

Vattentanken kan när som helst tas ut för att fyllas på eller fyllas direkt på maskinen.

OBSERVERA

Skador på maskinen

Olämpligt vatten kan täppa till munstyckena eller skada vattennivåindikatorn.

Fyll inte på rent destillerat vatten. Använd maximalt 50 % destillerat vatten blandat med kranvatten.

Fyll inte på kondensvatten från torktumlaren.

Fyll på uppsamlat regnvatten.

Fyll inte på rengöringsmedel eller andra tillsatser (t.ex. dofter).

Ta av vattentanken för påfyllning

1. Dra vattentanken lodrätt uppåt. Bild C
2. Fyll på vattentanken lodrätt med kranvatten eller en blandning av kranvatten och maximalt 50 % destillerat vatten upp till markeringen "MAX".
3. Sätt i vattentanken och tryck den nedåt tills den hakar i.

Fylla på vattentanken direkt på maskinen

1. Fyll på med kranvatten eller en blandning av kranvatten och maximalt 50 % destillerat vatten ur ett kärl upp till markeringen "MAX" i vattentankens påfyllningsöppning.

Bild D

Starta maskinen

Hänvisning

Om det inte finns något eller bara lite vatten i ångbehållaren startar vattenpumpen och matar vatten från vattentanken till ångbehållaren. Påfyllningen kan ta flera minuter.

Hänvisning

Maskinen stänger ventilen kort var 60:e sekund och ett klick kan då höras. Stängningen förhindrar att ventilen fastnar. Ångutmatningen påverkas inte av detta.

1. Ställ maskinen på ett stabilt underlag.
2. Anslut nätkontakten till ett vägguttag.

Bild F

1. Tryck på På-knappen. Den gröna kontrollampan för uppvärmning blinkar. Bild G
2. Vänta tills den gröna kontrollampan för uppvärmning lyser konstant.

Bild H

1. Tryck på ångspaken.

Bild I

Ånga strömmar ut.

Reglera ångmängd

Med väljarkontakten för ångmängd regleras den utströmmande ångmängden. Väljarkontakten har 3 lägen:

	Maximal øngmängd
	Minskad øngmängd
	Ingen ønga - barnspärr Hänvisning I detta lage kan øngspaken inte manöv- reras.

1. Ställ in väljarkontakten för ångmängd på den ångmängd som krävs.
2. Tryck på ångspaken.
3. Före rengöringen av ångpistolen ska den riktas mot en duk tills ett jämnt ångflöde strömmar ut.

Fylla på vatten

Vid vattenbrist blinkar kontrollampan för vattenbrist rött och en signalton ljuder.

Hänvisning

Vattenpumpen fyller ångbehållaren i intervall. Om påfyllningen lyckas slocknar den röda kontrollampan för vattenbrist.

Hänvisning

Om det inte finns något eller bara lite vatten i ångbehållaren startar vattenpumpen och matar vatten från vattentanken till ångbehållaren. Påfyllningen kan ta flera minuter.

OBSERVERA

Skador på maskinen

Olämpligt vatten kan täppa till munstyckena eller skada vattennivåindikatorn.

Fyll inte på rent destillerat vatten. Använd maximalt 50 % destillerat vatten blandat med kranvatten.

Fyll inte på kondensvatten från torktumlaren.

Fyll på uppsamlat regnvatten.

Fyll inte på rengöringsmedel eller andra tillsatser (t.ex. dofter).

1. Fyll på vattentanken till markeringen "MAX" med kranvatten eller en blandning av kranvatten och maximalt 50 % destillerat vatten.

Maskinen är färdig att användas.

Stänga av apparaten

1. Tryck på Av-knappen.

Bild P

Apparaten är avstängd.

1. Dra ut nätkabeln ur vägguttaget.
2. Töm vattentanken.

Skölja ur ångbehållaren

Skölj ur maskinens ångbehållare senast efter var tionde tankpåfyllning.

1. Stäng av maskinen, se kapitel Stänga av apparaten.
2. Låt maskinen svalna.
3. Töm vattentanken.
4. Ta av tillbehören från tillbehörshållarna.
5. Öppna underhållsluckan. Sätt på den öppna änden hos ett förlängningsrör på underhållsluckan, haka fast den i styrningen och vrid upp.

Bild U

1. Fyll pannan med vatten och skaka kraftigt. Därigenom löser sig kalkrester som sätter sig på botten av ångbehållaren.
2. Töm ut allt vatten ur ångbehållaren. Bild V

Förvara maskinen

1. Anslut förlängningsrören till den stora hållaren för tillbehör.
2. Anslut handmunstycket och punktstrålmunstycket till ett förlängningsrör vardera.
3. Sätt fast den stora rundborsten på punktstrålmunstycket.
4. Anslut den lilla rundborsten och munstyckena till den stora hållaren för tillbehör.
5. Haka fast golvmunstycket i parkeringshållaren. Bild S
6. Linda ångslangen runt förlängningsrören och anslut ångpistolen till golvmunstycket.

Bild T

1. Linda nätkabeln runt förlängningsrören.
2. Anslut nätkabeln till tillbehörsfacket.
3. Förvara apparaten på en torr och frostsäker plats.

Viktiga användningsanvisningar

Rengöring av golvytor

Vi rekommenderar att sopa eller dammsuga golvet innan apparaten används. Detta gör att golvet är fritt från smuts/lösa partiklar före den faktiska rengöringen.

Innan apparaten används ska man alltid undersöka om textilmaterialet tål ångan genom att spruta på undanskymt ställe: Spruta på ånga, låt torka och undersök sedan om färg eller form har förändrats.

Rikta inte ånga mot limmade kanter eftersom limmet kan lossna.

Använd inte apparaten för rengöring av oförseglat trä- eller parkettgolv.

Använd inte apparaten för rengöring av lackerade eller laminerade ytor som t.ex. köks- och andra möbler, dörrar eller parkett.

1. Vid rengöring av dessa ytor, ånga en trasa och torka av ytan.

Glasrengöring

OBSERVERA

Sprucket glas och skadad yta

Ånga kan skada förseglade ställen på fönsterkarmen och vid låga yttertemperaturer orsaka spänningar i fönsterrutorna, som i sin tur kan medföra att glaset spricker.

Rikta inte ånga mot förseglade ställen på fönsterkarmen.

Värm upp fönsterrutorna vid låga yttertemperaturer genom att spruta lite ånga på hela glasytan.

• Rengör fönsterytan med handmunstycke och överdrag. Använd en fönsterskrapa för att dra bort vattnet eller torka ytan torr.

Användning av tillbehör

Ångpistol

Ångpistolen kan användas utan tillbehör för följande användningsområden:

• Ta bort mindre veck från hängande kläder: Spruta ånga på kläderna från ett avstånd på 10-20 cm.
• Fuktig dammtorkning: Spruta lite ånga på ett tygstycke och torka av möblerna med det.

Punktstrålmunstycke

Punktstrålmunstycket lämpar sig för rengöring av svåråtkomliga ställen, fogar, armaturer, avlopp, tvättställ, WC-stolar, jalusier eller värmeelement. Ju närmare den smutsiga ytan munstycket befinner sig, desto kraftigare blir rengöringseffekten eftersom temperatur och ånga är som högst vid munstycksutloppet. Vid kraftiga kalkavlagringar kan ytan behandlas med ett lämpligt rengöringsmedel innan ångrengöringen utförs. Låt verka i ca 5 minuter och ånga av rengöringsmedlet.

1. Skjut på punktstrålmunstycket på ångpistolen.

Bild J

Rundborste (liten)

Den lilla rundborsten lämpar sig för rengöring av hårt sittande smuts. Med borstning kan hårt sittande smuts avlägsnas lättare.

OBSERVERA

Skadade ytor

Borsten kan orsaka repor på känsliga ytor. Inte lämplig för rengöring av känsliga ytor.

1. Fäst den lilla rundborsten på punktstrålningsmunstycket. Bild K

Rundborste (stor)

Den stora rundborsten lämpar sig för rengöring av stora runda ytor, t.ex. tvättfat, duschkar, badkar, diskhoar.

OBSERVERA

Skadade ytor

Borsten kan orsaka repor på känsliga ytor. Inte lämplig för rengöring av känsliga ytor.

1. Fäst den stora rundborsten på punktstrålningsmunstycket.

Bild K

Powermunstycke

Powermunstycket lämpar sig för rengöring av hårt sittande smuts, urblåsning av hörn, fogar osv.

1. Fäst powermunstycket på punktstrålmunstycket på samma sätt som en rundborste.

Bild K

Handmunstycke

Handmunstycket lämpar sig för rengöring av mindre tvättbara ytor, duschkabiner och speglar.

1. Skjut på handmunstycket på motsvarande sätt som punktstrålmunstycket på ångpistolen.

Bild J

1. Dra överdraget över handmunstycket.

Golvmunstycke

Golvmunstycket lämpar sig för rengöring av tvättbara vägg- och golvbeläggningar, t.ex. stengolv, kakel och PVC-golv.

OBSERVERA

Skador på grund av ånginverkan

Värme och genomfuktning kan leda till skador.

Undersök värmebeständighet och ånginverkan på ett undanskymt ställe med minimal ångmängd innan du använder apparaten.

Hänvisning

Rengöringsmedelsrester eller behandlingsprodukter som finns på ytan som ska rengöras kan göra att det bildas ränder vid ångrengöringen, men de försvinner vid upprepad användning.

Vi rekommenderar att sopa eller dammsuga golvet innan apparaten används. Detta gör att golvet är fritt från smuts/lösa partiklar före den fuktiga rengöringen. Arbeta långsamt på kraftigt förorenade ytor, så att ångan har en längre verkningstid.

1. Anslut förlängningsrören till ångpistolen.

Bild L

1. Skjut på golvmunstycket på förlängningsröret.

Bild M

1. Fäst golvduken på golvmunstycket.

a Lägg golvduken på golvet med kardborrbanden uppåt.

b Tryck fast golvmunstycket lätt på golvduken.

Bild N

Golvduken fastnar på golvmunstycket tack vare kardborrskenan.

Ta av golvduken

1. Sätt ena foten på golvdukens fothållare och lyft golvmunstycket uppåt.

Bild N

Hänvisning

I början är golvtrasan's kardborrband mycket starka och är därmed svåra att ta bort från golvmunstycket. När golvtrasan har använts några gånger och dessutom tvättats är den lättare att ta av från golvmunstycket och har uppnått optimal vidhäftningsförmåga.

Parkera golvmunstycke

1. Haka i golvmunstycket i parkeringshållaren vid arbetsuppehåll.

Bild S

Mattrengörare

Mattrengöraren används för att fräscha upp mattor.

OBSERVERA

Skador på mattrengörare och matta

Föroreningar på mattrengöraren samt värme och genomfuktning kan medföra skador på mattan.

Kontrollera före användning värmebeständigheten och angeffekten på mattan på ett diskret ställe med minsta ångmängd.

Följ mattillverkarens rengöringsinstruktioner.

Kontrollera att mattan har sugits och fläckar har tagits bort innan mattrengöraren används.

Avlägsna eventuella vattenansamlingar (kondensat) i maskinen före användning och efter driftpauser genom avkokning till ett avlopp (utan golvduk/med tillbehör).

Använd mattrengöraren endast med golvduk på golvmunstycket.

Ångrenröret med låg nivå när du använder mattrengöraren.

Rikta inte ångan kontinuerligt på ett enda ställe (max.

5 sekunder) för att förhindra kraftig fuktning och risken för skador på grund av temperaturinverkan.

Använd inte mattrengöraren på mattor med lång lugg.

Fäst mattrengöraren på golvmunstycket

1. Fäst golvduken på golvmunstycket, se kapitel Golvmunstycke.

Bild N

1. För in golvmunstycket i mattrengöraren med lätt tryck tills det snäpper fast.

Bild O

1. Påbörja mattrengöringen.

Ta av mattrengöraren från golvmunstycket

△FÖRSIKTIGHET

Brännskador på foten

Mattiengöraren kan värmas upp under rengöring med ånga.

Mattiengöraren får inte användas eller tas av barfota eller med öppna sandaler.

Mattiengöraren får endast användas eller tas av med lämpliga skor.

1. Tryck ned mattrengörarens fotreglage med skospetsen.
2. Lyft golvmunstycket uppåt.

Bild O

Ångstrykjärn

Hänvisning

Vi rekommenderar att använda KARCHER strykbräda med aktiv ånguppsugning. Denna strykbräda är optimalt anpassad till maskinen. Den underlättar och påskyndar strykningen. Den använda strykbrädan bör ha ett gallerliknande strykunderlag som släpper igenom ånga.

Hänvisning

Observera att strykbrädans överdrag kan släppa igenom vätska när kondensat ansamlas på en strykbräda utan ånguppsugning.

Ta ångstrykjärnet i drift

OBSERVERA

Sakskador p.g.a. kondensvatten eller fukt

Vid strykning finns det risk att kondens droppar på golvet och skadar känsliga golv.

Stryk om möjligt på en golvbeläggning som är okänslig för kondens (t.ex. klinkers/sten).

Kontrollera vid känslig golvbeläggning att området där kondens kan droppa ner är tillräckligt skyddat (t.ex. vattentät golvmatta).

Hänvisning

Strykjärnets sula måste vara varm för att ångan inte ska kondensera på sulan och droppa på stryktvätten.

1. Se till att det finns kranvatten eller en blandning av kranvatten och max. 50 % destillerat vatten i ångrengörarens ångbehållare.
2. Anslut strykjärnets ångkontakt till maskinkontakten tills den hakar i så det hörs.
3. Ta ångrengöraren i drift, se kapitlet Starta maskinen.
4. Vänta tills ångrengöraren är klar att använda.
5. Strykjärnet är klart för användning när kontrollampan (orange) har slocknat.
6. Under användningen tänds kontrollampan när strykjärnet värms upp på nytt. Användningen behöver inte avbrytas vid uppvärmning på nytt.

Ångstrykning

OBSERVERA

Skador på klädesplagg

Om klädesplaggets strykanvisningar inte observeras kan skador uppstå.

Följ klädesplaggets strykanvisningar.

Hänvisning

Med den fasta, optimala temperaturinställningen kan alla strykbara textilier strykas utan ytterligare temperaturinställning.

Känsliga tyger och tryck ska strykas på avigsidan med ånga utan direkt kontakt med strykjärnet. Genom ångning med ett avstånd på 2-3 cm från tyget rätas fibrerna upp på ett skonsamt sätt.

Hänvisning

Strykjärnet har automatisk avstängning som stänger av det om det inte har flyttats på mer än 5 minuter. Denna automatiska avstängning ökar säkerheten och sparar energi eftersom strykjärnet inte värms upp kontinuerligt. Strykjärnet slås på igen så snart det flyttas och börjar värma upp.

Hänvisning

För vertikal ångning av gardiner, klänningar osv. kan strykjärnet hållas lodrätt.

1. När kontrollampan (orange) - uppvärmning på strykjärnet slocknar, kan strykningen påbörjas.
2. Tryck på omkopplaren ånga nedtill på handtaget. Ånga strömmar ut medan omkopplaren trycks ned.
3. Innan strykningen påbörjas och efter pauser i strykningen ska ångstöten riktas mot en trasa tills ett jämnt ångflöde strömmar ut.

Torrstrykning

OBSERVERA

Skador på maskinen

Vattenbrist i ångbehållaren leder till skador på maskinen. Se till att det finns vatten i ångbehållaren.

OBSERVERA

Skador på klädesplagg

Om klädesplaggets strykanvisningar inte observeras kan skador uppstå.

Följ klädesplaggets strykanvisningar.

Hänvisning

Med den fasta, optimala temperaturinställningen kan alla strykbara textilier strykas utan ytterligare temperaturinställning.

Känsliga tyger och tryck bör inte strykas torrt.

• Vänta tills kontrollampan (orange) - uppvärmning på strykjärnet slocknar.

Strykjärnet är klart för strykning.

Skötsel och underhåll

Avkalka ångtanken

Hänvisning

Eftersom kalk fastnar i apparaten rekommenderar vi att denna avkalkas efter det antal påfyllningar av ångbehållaren (TF=tankfyllningar) som anges i tabellen.

Hårdhet °dH mmol/l		TF
mjukt	0-7 0-1.3 100
I	medel	7-14	1,3-2.5	90
III	hårt	14-21	2,5-3.8	75
IV	mycket hårt	>21 >3,8	50

Hänvisning

Kranvattnets hårdhet kan du få reda på hos ditt vattenverk eller hos kommunens tekniska avdelning.

OBSERVERA

Skadade ytor

Avkalkningslösningen kan angripa känsliga ytor.

Var försiktig när du fyller på och tömmer apparaten.

1. Stäng av apparaten, se kapitlet Stänga av apparaten.
2. Låt apparaten svalna.
3. Töm vattentanken.
4. Ta av tillbehöret från sina hållare.
5. Öppna underhållslocket. Sätt på den öppna änden hos ett förlängningsrör på underhållslocket, haka fast den i styrningen och vrid upp.

Bild U

1. Töm ut allt vatten ur ångbehållaren.

Bild V

OBSERVERA

Maskinskada på grund av avkalkningsmedel

Olämpliga avkalkningsmedel samt feldoseringar av avkalkningsmedlet kan skada apparaten. Använd endast avkalkningsmedel från KÄRCHER. Använd 1 doseringsenhet av avkalkningsmedlet för 0,5 l vatten. Följ anvisningarna på avkalkningsmedlet när du blandar till avkalkningslösningen. Fyll på avkalkningslösning i ångbehållaren. Stäng inte ångbehållaren. Låt lösningen verka i ca 8 timmar. Töm ut all vätska ur ångbehållaren. Upprepa avkalkningen vid behov. Skölj ur ångbehållaren 2-3 gånger med kallt vatten för att avlägsna alla lösningsrester. Töm ut allt vatten ur ångbehållaren. Torka av förvaringsutrymmet för nätkabeln. Skruva i underhållslocket med ett förlängningsrör.

Skötsel av tillbehöret

(tillbehör - beroende på leveransens omfattning)

Hänvisning

Mikrofiberdukarna är inte lämpliga för torktumlaren.

Hänvisning

Följ anvisningarna på tvättmärket när du tvättar dukarna. Använd inget sköljmedel, så att dukarna kan ta upp smutsen bättre.

1. Tvätta golvdukar och överdrag med max. 60°C i tvättmaskinen.

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

VARNING

Risk för elektriska stötar och brännskador

Medan apparaten är ansluten till elnätet eller inte har svalnat ännu är det farligt att avhjälpa störningar.

Kontrollampan för vattenbrist blinkar rött och en signalton ljuder

Inget vatten i tanken.

• Fyll på vattentanken till markeringen "MAX".

Kontrollampan för vattenbrist lyser rött

Inget vatten i ångbehållaren. Pumpens överhettningsskydd har löst ut.

1. Stäng av maskinen, se kapitel Stänga av apparaten.
2. Fyll på vattentanken.
3. Sätt på maskinen, se kapitlet Starta maskinen.

Vattentanken är felaktigt insatt eller igensatt.

1. Ta av vattentanken.
2. Spola vattentanken.
3. Sätt i vattentanken och tryck den nedåt tills den hakar i.

Ångspaken går inte att trycka in.

Ångspaken är säkrad med barnspärren.

• Ställ barnspärren (valkontakt för ångmängd) framåt. Ångspaken är upplåst.

Lång uppvärmningstid.

Ångbehållaren är igensatt.

• Avkalka ångbehållaren.

Stort vattenutsläpp.

Ångbehållaren är igensatt.

• Avkalka ångbehållaren.

Ångstrykjärnet "spottar ut" vatten

Spola ur ånggeneratorns ångbehållare eller avkalka den, se kapitlet Avkalka ångtanken.

Efter pauser i strykningen kommer vattendroppar ur ångstrykjärnet.

Vid längre pauser i strykningen kan ånga kondensera i ångledningen.

• Efter pauser i strykningen ska ångstöten riktas mot en trasa tills ett jämnt ångflöde strömmar ut.

Tekniska data

Elanslutting
Spanning	V	220-240
Fas ~ 1
Frekvens Hz 50-60
Kapslingsklass IPX4
Skyddsklass I
Effektdata maskin
Värmeeffekt W 2000
Värmeeffekt strykjärn W 700
Max. drifttryck	MPa	0,35
Uppvärmningstid	Minuter	4
Kontinuerlig Ånga	g/min	50
Max. Ångstöt	g/min	110
Påfyllningsmöngd
Vattentank	I	0,8
Ängbehällare	I	0,5
Mätt och vikter
Viktutan tillbehör	kg	4
Längd	mm	350
Bredd	mm	280
Höjd	mm	270

Med förbehåll för tekniska ändringar.

Innehåll
