BRUKSANVISNING DS 200 Plus METABO

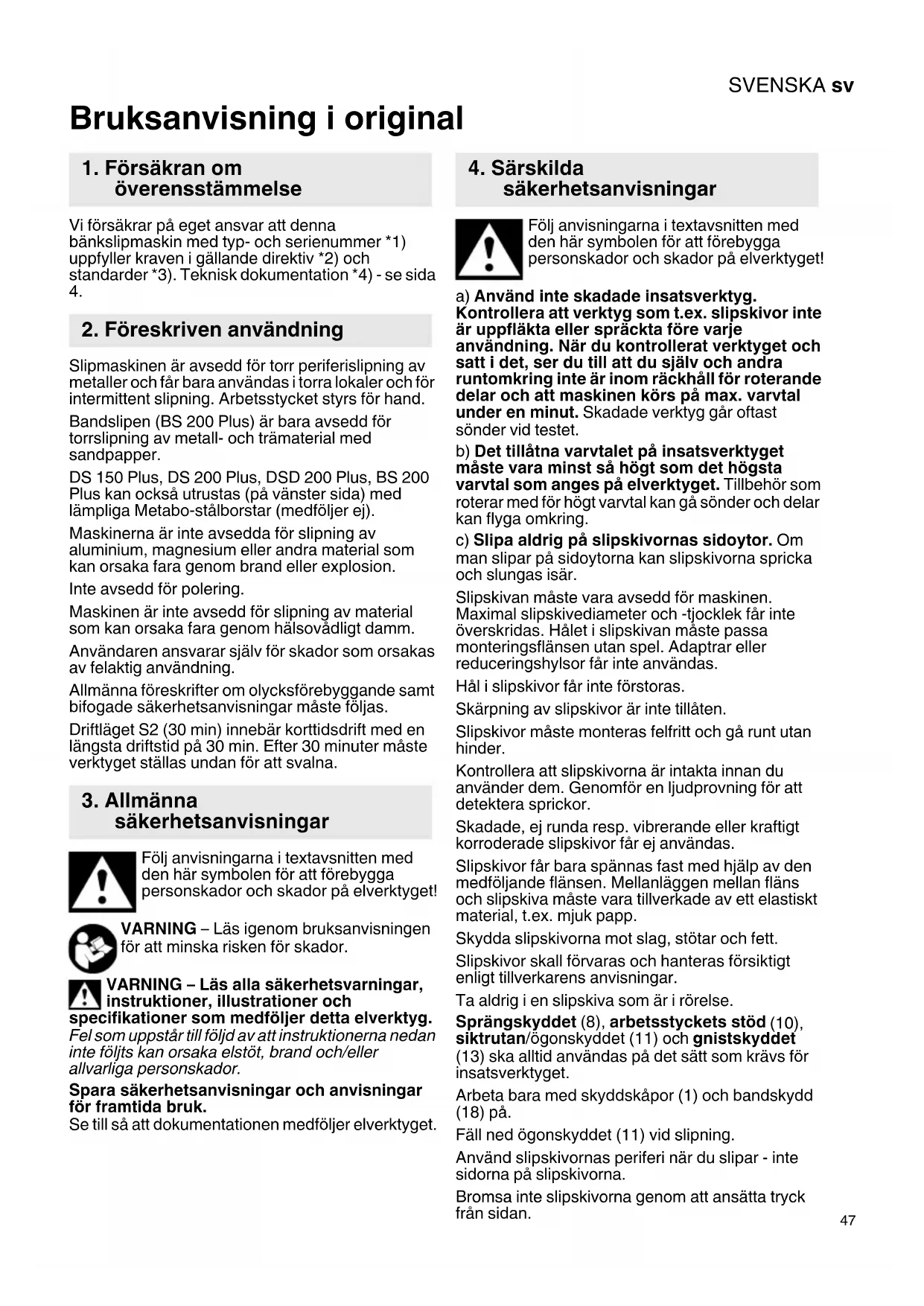

Bruksanvisning i original Vi försäkrar på eget ansvar att denna bänkslipmaskin med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sida

Slipmaskinen är avsedd för torr periferislipning av metaller och får bara användas i torra lokaler och för intermittent slipning. Arbetsstycket styrs för hand. Bandslipen (BS 200 Plus) är bara avsedd för torrslipning av metall- och trämaterial med sandpapper. DS 150 Plus, DS 200 Plus, DSD 200 Plus, BS 200 Plus kan också utrustas (på vänster sida) med lämpliga Metabo-stålborstar (medföljer ej). Maskinerna är inte avsedda för slipning av aluminium, magnesium eller andra material som kan orsaka fara genom brand eller explosion. Inte avsedd för polering. Maskinen är inte avsedd för slipning av material som kan orsaka fara genom hälsovådligt damm. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Driftläget S2 (30 min) innebär korttidsdrift med en längsta driftstid på 30 min. Efter 30 minuter måste verktyget ställas undan för att svalna. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! a) Använd inte skadade insatsverktyg. Kontrollera att verktyg som t.ex. slipskivor inte är uppfläkta eller spräckta före varje användning. När du kontrollerat verktyget och satt i det, ser du till att du själv och andra runtomkring inte är inom räckhåll för roterande delar och att maskinen körs på max. varvtal under en minut. Skadade verktyg går oftast sönder vid testet. b) Det tillåtna varvtalet på insatsverktyget måste vara minst så högt som det högsta varvtal som anges på elverktyget. Tillbehör som roterar med för högt varvtal kan gå sönder och delar kan flyga omkring. c) Slipa aldrig på slipskivornas sidoytor. Om man slipar på sidoytorna kan slipskivorna spricka och slungas isär. Slipskivan måste vara avsedd för maskinen. Maximal slipskivediameter och -tjocklek får inte överskridas. Hålet i slipskivan måste passa monteringsflänsen utan spel. Adaptrar eller reduceringshylsor får inte användas. Hål i slipskivor får inte förstoras. Skärpning av slipskivor är inte tillåten. Slipskivor måste monteras felfritt och gå runt utan hinder. Kontrollera att slipskivorna är intakta innan du använder dem. Genomför en ljudprovning för att detektera sprickor. Skadade, ej runda resp. vibrerande eller kraftigt korroderade slipskivor får ej användas. Slipskivor får bara spännas fast med hjälp av den medföljande flänsen. Mellanläggen mellan fläns och slipskiva måste vara tillverkade av ett elastiskt material, t.ex. mjuk papp. Skydda slipskivorna mot slag, stötar och fett. Slipskivor skall förvaras och hanteras försiktigt enligt tillverkarens anvisningar. Ta aldrig i en slipskiva som är i rörelse. Sprängskyddet (8), arbetsstyckets stöd (10), siktrutan/ögonskyddet (11) och gnistskyddet (13) ska alltid användas på det sätt som krävs för insatsverktyget. Arbeta bara med skyddskåpor (1) och bandskydd (18) på. Fäll ned ögonskyddet (11) vid slipning. Använd slipskivornas periferi när du slipar - inte sidorna på slipskivorna. Bromsa inte slipskivorna genom att ansätta tryck från sidan.

2. Föreskriven användning

säkerhetsanvisningar

Det arbetsstycke som ska slipas får inte vara så stort eller så litet att du inte säkert kan hålla det med båda händerna. Arbeta bara med slipskivorna monterade, så att du minskar risken att komma i kontakt med den roterande spindeln. Långvarig drift kan leda till höga yttemperaturer. LED-lampa (12): Rikta aldrig optiska instrument rakt in i LED-strålen. OBS Titta inte in i den brinnande lampan. VARNING Använd alltid skyddsglasögon, hörselskydd och arbetshandskar. Använd även annan skyddsutrustning, t.ex. lämplig skyddsklädsel. Tillse att gnistor som uppstår under arbetet inte orsakar faror, t.ex. för användaren eller andra personer, eller att lättantändliga ämnen börjar brinna. Täck över riskutsatta områden med svårantändliga skydd. Lämpligt släckningsmedel ska finnas i områden som kan utsättas för brandrisk. Vid slipning kan arbetsstycket mycket hett. Se till så att det inte kommer vatten på maskinens elkomponenter och personer i arbetsområdet. Nyper slipmedlet, slå av maskinen direkt, låt motorn stanna och dra ur kontakten. Ta reda på orsaken och åtgärda. Rengör, underhåll och prova maskinen och dess skyddsanordningar med jämna mellanrum. Rengör slipskivs- och bandsliphöljena invändigt då och då. Slipskivor och slipband ska rotera fritt i höljena. Dra alltid ur kontakten vid inställning, omriggning, skötsel eller reparationer samt om maskinen inte används. Kontrollera sladden till elverktyget då och då och låt behörig elektriker byta den om den är skadad. Om du använder förlängningssladd, kontrollera den med jämna mellanrum och byt om den är skadad. Kontrollera att maskinen inte har några skador: se till så att skyddsanordningar och lätt skadade delar fungerar felfritt och med avsedd funktion innan du använder maskinen. Kontrollera att de rörliga delarna fungerar som de ska och inte kärvar och kontrollera att inga delar är skadade. Alla delar ska vara rätt monterade och uppfylla samtliga driftsvillkor för att maskinen ska fungera felfritt. Skadade skyddsanordningar och delar ska repareras eller bytas av behörig verkstad. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sida 2, 3 och 4. Bilderna fungerar som exempel. 1 Sprängskyddets lock 2Spännmutter 3Spännfläns 4 Slipskiva 5 Monteringsfläns 6 Distansstycke * 7 Dammsugsstuts * 8 Skyddskåpa 9 Greppyta för transport 10 Arbetsstyckets stöd 11 Ögonskydd 12 LED-lampa (arbetsbelysning) * 13 Gnistskydd 14 Strömbrytare 15 Spak (slipbandsbyte)* 16 Fästskruvar till bandskyddet* 17 Inställningsvred till bandstyrningen* 18 Slipbandsskydd* 19 Pil (slipbandets rotationsriktning)*

• modellspecifik/utrustningsberoende/medföljer ej

5. ÖversiktSVENSKA sv

Vid transport ska bordsslipsmaskinen lyftas och bäras från den greppyta (9) som specificeras på sidan 3.

Kontrollera först att den spänning och frekvens som anges på typskylten överensstämmer med den nätström du ska använda. Maskinen har skyddsklass I och får därför bara vara ansluten till uttag som är jordade enligt gällande föreskrifter. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. DSD 200 Plus (trefasutförande): Kontrollera att slipskivorna har rätt rotationsriktning (rotationsriktningen är markerad med pilar på sidan av sprängskydden). Har slipskivorna fel rotationsriktning: dra ur kontakten. Kontakten har två fasstift på en vridbar sockel (fasvändare). Vrid sockeln med en spårskruvmejsel.

6.3 Montera slipanhållen

Montera slipanhållen (10) som bild A, sid. 2 visar.

6.4 Montera gnistskydd och ögonskydd

Montera gnistskydd (13) och ögonskydd (11) som bild B, sid. 2 visar.

6.5 Endast vid behov: ställ in BS 200 Plus på

en annan bandlängd (1000 mm eller 1020 mm) Se sidan 3, bild F. Ta av slipbandet (se kapitel 8.2). Skruva ur skruven (a) tills hylsan (b) kan förskjutas. Flytta hylsan (b) till stoppet genom att förskjuta den övre slipbandrullen och skruva i skruven (A) helt igen.

6.6 Placera maskinen säkert

Ställ maskinen på ett stabilt arbetsbord. Se till att maskinen står stadigt. Det går även att skruva fast maskinen (skruvar medföljer inte). Skruva i fästskruvarna i hålen i gummifötterna. Om maskinen ska monteras på stativ eller väggfäste (se kapitlet tillbehör): skruva fast maskinen.

6.7 Dammsugsstuts (beroende på

utrustning) Har maskinen dammsugaranslutning (7), så kan du ansluta ett utsug som passar bänkslipar. Innerdiameter på utsugsstos: 35 mm. Ytterdiameter på utsugsstos: 41 mm. Kontrollera att utsuget är ordentligt anslutet och fungerar som det ska innan du slår på.

Provkör slipmaskinen innan du använder den för första gången. Testkörning Innan du använder maskinen för första gången måste den provköras i ca 5 min utan belastning. Då får ingen befinna sig i riskområdet.

7.1 Ställa in arbetsstyckets stöd

Justera inställningen av arbetsstyckets stöd (10) då och då för att kompensera för förslitningen av slipskivorna (4). Stödet för arbetsstycket ska alltid ställas in så att vinkeln mellan stödet och slipskivans tangent alltid är större än 85°. Avståndet mellan arbetsstyckets stöd och slipmedel ska vara så litet som möjligt och aldrig större än 2 mm (se bild C, sid. 2). När en slipskiva är så sliten att det inte längre går att hålla maximiavståndet 2 mm, måste slipskivan bytas.

7.2 Ställa in gnistskydden

Justera inställningen av gnistskydden (13) då och då för att kompensera för förslitningen av slipskivorna (4). Lossa de 2 skruvarna på gnistskyddet och ställ in läget. Avståndet mellan gnistskydden och slipskivorna ska vara så litet som möjligt och aldrig större än 2 mm (se bild C, sid. 2). När en slipskiva är så sliten att det inte längre går att hålla maximiavståndet 2 mm, måste slipskivan bytas.

Slå på strömbrytaren (14) (se bild D, sid. 2). I =på 0 =av Förhindra oavsiktlig start: stäng alltid av maskinen när kontakten dras ur, eller vid strömavbrott. Återstartspärr (gäller inte DSD 200 Plus): Maskinen går av säkerhetsskäl inte igång av sig själv när strömmen återupprättas efter strömavbrott, även om brytaren är PÅ. Stäng av maskinen och starta den igen.

- Ställ dig vid slipen. - Håll arbetsstycket med båda händerna, lägg det på slipanhållen (10) och för an lätt mot slipbandet. För arbetsstycket fram och tillbaka, så sliter du jämnt på slipmedlet och får optimal slipfinish.

7.5 Reglering av bandgången (endast BS

200 Plus) Dra ur stickkontakten. Dra runt slipbandet för hand. Ställ in slipbandet med vredet (17), så att bandet är centrerat på slipbandsrullen.

7. AnvändningSVENSKAsv

7.6 Inställning av vinkeln på bandsliparmen

(endast BS 200 Plus) Se sid. 3, fig. E (I) Lossa spaken/skruven (urtrustningsspec.) på bandsliparmen (II) Placera bandsliparmen i önskat läge (III) Dra åt spaken/skruven på bandsliparmen igen.

7.7 Slipning på den runda delen av

bandsliparmen (endast BS 200 Plus) Se sid. 3, fig. G - Skruva ur skruvarna (a + b), ta av kåpan (c) och lägg den åt sidan. - Montera hållaren (f) med skruvarna (d + e) så som visas. - Skruva loss arbetsstyckets stöd (10) på den raka delen av bandsliparmen och skruva fast det på hållaren (f) enligt bilden. För sliparbeten av den plana delen av bandsliparmen: Skruva tillbaka kåpan (c) och montera arbetsstyckets stöd (10) på det sätt som visas i fig. A, s. 2. Rengör, underhåll och prova maskinen och dess skyddsanordningar med jämna mellanrum. Rengör slipskivs- och bandsliphöljena invändigt då och då. Slipskivor och slipband ska rotera fritt i höljena. Dra alltid ur kontakten vid inställning, rengöring, skötsel eller reparationer.

8.1 Byte av slipskiva

Använd bara originalslipskivor från Metabo. Det tillåtna varvtal som anges på slipskivorna måste vara lika med eller högre än det obelastade varvtal som står på maskinens märkplåt. Provning av slipskivor: Häng upp slipskivan i en tråd. Slå lätt på slipskivan med en hård träbit. Felfria slipskivor avger en ren klang. Om klangen är sprucken, dov eller stum är slipskivan skadad. Använd aldrig skadade slipskivor. Testkörning Efter byte av slipskiva måste maskinen provköras i ca 5 min utan belastning. Då får ingen befinna sig i riskområdet. Slipskiva: - Skruva ur skruvarna i skyddskåpan (1) och ta loss skyddskåpan (1). - Håll fast slipskivan (4) så som visas på bilden. Alternativ möjlighet: Sätt in en sexkantnyckel i spindeln och använd den för att hålla fast spindeln så att den inte kan rotera. Varning! Risk för skador! Använd arbetshandskar! - Skruva loss spännmuttern (2) med en U-nyckel. Varning! Vänstergänga på maskinens vänstra sida, dvs. för att lossa spännmuttern (2) på vänster maskinsida, ska du vrida medurs! - Ta loss spännflänsen (3) och slipskivan (4). - Montera den nya slipskivan (4) i omvänd ordningsföljd. - Sätt på sprängskyddet (1) igen. Dra åt skruvarna. - Ställ in gnistskydd (13) och arbetsstycksstöd (10) enligt anvisningarna i avsnitt 7.2 och 7.1.

8.2 Byte av slipband (BS 200 Plus)

Ta av sidobandskyddet (18): lossa de 2 skruvarna (16), vrid bandskyddet (18) och ta av det (bajonettlåsning). Fäll ut spaken (15) tills det tar stopp. Det slackar slipbandet så att du kan ta av det från rullarna. Lägg på det nya slipbandet på rullarna så att rotationsriktningen (pil på insidan av slipbandet) överensstämmer med pilen (19) på sidobandskyddet (18). Skjut tillbaka spaken (15) till sitt ursprungsläge, så att du spänner slipbandet. Sätt på sidobandskyddet (18) på de 2 skruvarna (16) och sätt fast det (bajonettlåsning). Dra åt de 2 skruvarna igen. Ställ in bandstyrningen (se kapitel 7.5). Slipband, se kapitel 9. (tillbehör).

Använd bara Metabo-originaltillbehör. Kontakta din återförsäljare om du behöver tillbehör. Det är viktigt att du anger exakt typbeteckning på elverktyget vid tillbehörsbeställning. Stålborstar tillåts endast för DS 150 Plus, DS 200 Plus, DSD 200 Plus, BS 200 Plus. Max. tillåten bredd: 28 mm. Stålborstar får endast monteras på vänster sida. Monteringen sker i princip på samma sätt som för slipskivor (se kapitel 8.1), men den medföljande reduktionshylsan måste användas.

8. Underhåll, rengöring

A Stålborstar............................. Best.nr: D= 150 mm: .....................629070000 D= 200 mm:......................629072000 B Slipskivor............................... Best.nr: D= 125 mm: 36 P: ........................629088000 60 N: ........................ 629089000 D= 150 mm: 36 P:........................630632000 60 N:........................630633000 D= 200 mm: 36 P: ........................630784000 60 N: ........................ 630785000 C Stativ Best.nr: ........................... 623875000 D Väggkonsol Best.nr: ............................623865000 E Slipband 50 x 1020 3 x P 60 ............................ 629063000 3 x P 80 ............................ 629064000 3 x P 100 .......................... 629065000 3 x P 120 .......................... 629066000 3 x P 180 .......................... 629067000 3 x P 240 .......................... 629068000 3 x P 400 .......................... 629069000 Komplett tillbehörssortiment hittar du på www.metabo.com eller i huvudkatalogen. Reparation av elverktyg får endast utföras av behörig elektriker! En defekt nätanslutningskabel får endast ersättas med en av Metabos särskilda originalnätanslutningskablar, som kan beställas från Metabo-service. Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Metabos förpackningar kan återvinnas till 100%. Uttjänta elverktyg och tillbehör innehåller stora mängder värdefull råplast som också kan lämnas in för återvinning. Denna bruksanvisning är tryckt på papper, som blekts utan klor. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Förklaringar till uppgifterna finns på sida 4. Förbehåll för tekniska ändringar.

max =Största slipskivetjocklek A =slipband (längd x bredd)

=Bandhastighet vid tomgång

=Vältmoment m=vikt Typisk A-värderad bullernivå:

= Onoggrannhet (ljudnivå) När arbete utförs kan ljudnivån överskrida 80 dB(A). Använd hörselskydd! Mätvärdena är uppmätta enligt EN 62841. ~Växelström Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Verktyget har kontrollerats med S2 (30 min). I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard).
