W 24230 MVT - Kvarn METABO - Gratis bruksanvisning och manual

Produkttyp	Vinkelslip
Märke	Metabo
Modell	W 24230 MVT
Huvudsakliga användningsområden	Slipning, polering, kapning, metallborstning på metall, betong, sten
Strömförsörjning	Nätanslutning (230 V, 50-60 Hz) med rekommenderad jordfelsbrytare 30 mA
Säkerhetsfunktioner	Verktygslöst justerbart skyddshuv, antivibrationsstödhandtag, spindellås, startspärr, återstartsförhindring
Elektroniska funktioner	Mjukstart, strömbegränsning, överbelastningsskydd (ljusindikator), elektronisk säkerhetsstopp
Huvudhandtag	Vridbart 90° med upplåsningsknapp
Spännsystem	Quick-spännmutter (verktygslös) eller standard spännmutter med stiftnyckel
Autobalance	Finns på version W...A... (fast Autobalance-stödfläns)
Kompatibla tillbehör	Slipskivor, kapskivor (metall, betong), koppskivor, borstar, sliprondeller
Typ av skyddshuv	Typ A (kapning), B (slipning), C (kombinerat), D (kopp), F (utsug)
Underhåll	Regelbunden rengöring av ventilationsspringor med dammsugning eller torr luftblåsning
Reparationer	Överlämna till en kvalificerad elektriker; använd original Metabo-delar
Miljöskydd	Återvinning enligt WEEE-direktivet; korrekt bortskaffande av damm

Vanliga frågor - W 24230 MVT METABO

Hur fäster man slipskivan på Metabo W 24230 MVT vinkelslip?

Koppla bort maskinen. Lås spindeln med låsknappen (5). Placera stödflänsen, sedan slipskivan. Skruva på Quick-spännmuttern (1) för hand medurs, dra sedan åt ordentligt. För att lossa, lås spindeln och vrid moturs.

Hur använder man det vridbara huvudhandtaget?

Tryck på knappen (10) på huvudhandtaget. Vrid handtaget 90° åt vänster eller höger tills det klickar. Kontrollera att det är ordentligt fast innan användning.

Vad gör man om den elektroniska indikatorn (6) tänds?

Indikatorn visar överbelastning eller aktiverat skydd. Om hastigheten minskar kraftigt, låt maskinen svalna på tomgång. Om den minskar lite, minska belastningen. Om maskinen stannar, stäng av den och starta om normalt. Om indikatorn blinkar är återstartsförhindringen aktiverad: stäng av och starta om.

Hur justerar man skyddshuvet?

Öppna knäledsspännet (16). Placera skyddshuvet (13) i önskad position, med det stängda området mot användaren. Stäng spännet. Vid behov, öka spännkraften genom att dra åt skruven (17) med ett verktyg.

Vilka typer av skivor kan jag använda med denna vinkelslip?

Använd skivor som uppfyller specifikationerna: max diameter och lämplig tjocklek. För kapning, använd skyddshuv typ A eller C. För slipning, typ B eller C. Använd aldrig sågklingor med tänder eller kapskivor avsedda för trä.

Hur underhåller man Metabo W 24230 MVT vinkelslip?

Koppla bort maskinen. Sug eller blås regelbundet ventilationsspringorna med tryckluft. Rengör även vridknappen för handtaget (10) i intryckt läge. Använd skyddsglasögon och dammask vid rengöring.

Är det obligatoriskt att använda ett stödhandtag?

Ja, av säkerhetsskäl, arbeta alltid med det medföljande stödhandtaget (12). Skruva fast det för hand i vänster, mitt eller höger hål beroende på behov.

Vad gör man vid blockering av slipskivan under kapning?

Stäng omedelbart av maskinen och håll den stilla tills den stannat helt. Försök inte ta ut slipskivan ur snittet medan den roterar. Identifiera orsaken till blockeringen (fastklämning, felaktig fastsättning) och åtgärda den innan du startar om.

Kan jag använda tillbehör som inte är Metabo?

Det rekommenderas starkt att endast använda original Metabo-tillbehör som uppfyller kraven i bruksanvisningen. Användning av olämpliga tillbehör kan leda till förlorad kontroll, överdrivna vibrationer eller personskador.

Hur byter man ut strömkabeln?

Skadad strömkabel måste bytas ut exklusivt mot en speciell Metabo-kabel som finns hos serviceavdelningen. Lämna detta arbete till en kvalificerad elektriker.

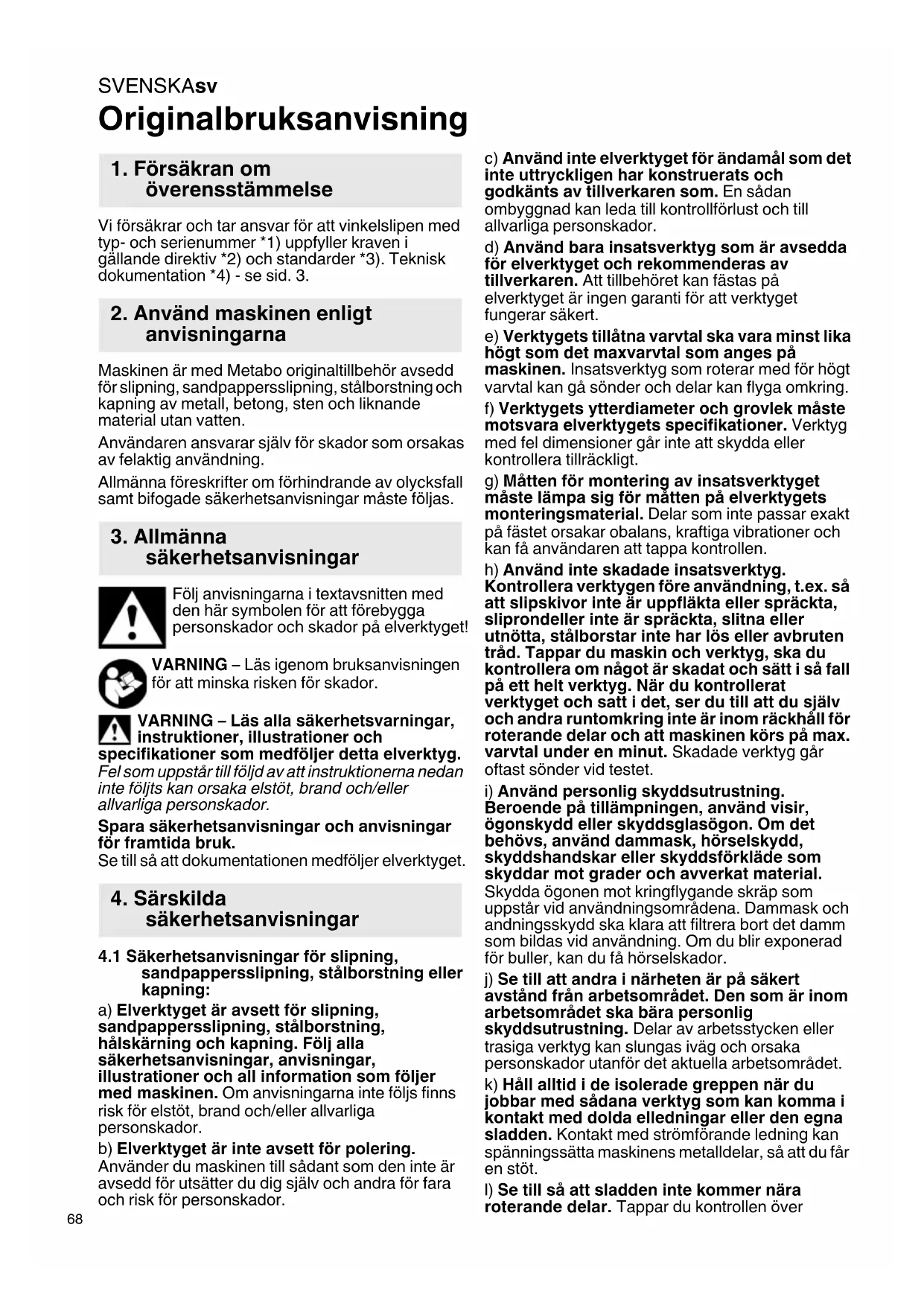

BRUKSANVISNING W 24230 MVT METABO

Vi forsakrar och tar ansvar for att vinkelslipen med typ- och serienummer *1) uppyller kraven i gallande direktiv *2) och standarder *3). Teknisk dokumentation *4)-se sid. 3.

2. Använd maskinen/GLigt anvisiningarna

Maskinen ar med Metabo originaltillbehör avsedd För slipning, sandpapperssslipning, stälorstning och kapning av metall, betong, sten och liknande materialutan vatten.

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Allmanna foreskrifter om forhindrande av olycksfall samt bifogade sakerhetsanvisiningar maste foljas.

3. Allmanna sakerhetsanvisningar

Följ anvisingarna i textavsnitten med den har symbolen for att forebygga personskador och skador på elverktyget!

WARNING - Läsigen bromBruksanvisingen for att minska risken for skador.

WARNING - Läs alla sakerhetsvarningar, instruktioner, illustrationer och

specifikationer som medfoljer detta elverktyg. Fel som uppstar till foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Se till sa att dokumentationen medfoljer elverktyget.

4. Särskilda sakerhetsanvisningar

4.1 Sakerhetsanvisningar for slipning, sandpapperssslipning, stalborstning eller kapning:

a) Elverktyget ar avsett for slipning, sandpapperssslipning, stalborstning, halskarning och kapning. Folj alla sakerhetsanvisninger, anvisninger, illustrationer och all information som foljer med maskinen. Om anvisningarna inte foljs finns risk for elstot, brand och/eller allvarliga personskador.
b) Elverktyget ar inte avsett for polering.

Anvanderu maskinen till sadant som den inte ar avsedd for utsatter du dig sjalv och andra for fara och risk for personskador.

c) Använd inte elverktyget fürändamål som det inte uttryckligen har konstruerats och godkänts av tillverkaren som. En sādan ombyggnad kan leda till kontrollförlust och till allvarliga personskador.
d) Använd bara insatsverktyg som ar avsedda for elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan fästas på elverktyget ar ingen garanti for att verktyget fungerar sakert.
e) Verktygets tillata varvthal sca vara minst like hegt som det maxvarvthal som anges pa maskinen. Insatsverktyg som roterar med for hegt varvthal kan gä sönder och delar kan flyga omkring.
f) Verktygets ytterdiameter och grovlek maste motsvara elverktygets specifikationer. Verktyg med fel dimensionaler gär inte att skydda eller kontrollera tillräckligt.
g) Matten for montering av insatsverktyget maste lampa sig for matten pa elverktygets monteringsmaterial. Delar som inte passar exakt pa fcastet orsakar obalans, kraftiga vibrationer och kan fa användaren att tappa kontrollen.
h) Använd inte skadade insatsverktyg. Kontrollera verktygen före användning, t.ex. sā att slipskivor inte ár uppläkta eller spräckta, sliprondeller inte ár spräckta, slitna ullnött, stålborstar inte har lös erler avbruten trad. Tappar du maskin och verktyg, ska du kontrollera om nagot ár skadat och satt i sö fall på ett helt verktyg. När du kontrollerat verktyget och satt i det, ser du till att du själv och andra runtomkring inte ár inom räckhall För roterande delar och att maskinen körs på max. varvital under en minut. Skadade verktyg gär oftast sönder vid testet.
i) Använd personlig skyddsutrustning.
Beroende på tillampningen, använd visir, ögonskydd eller skyddsglasogon. Om det behövs, använd dammask, horselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material.
Skydda ögonen mot kringflygande skrapi som uppSTAR vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad for buller, kan du fã horselskador.
j) Se till att andra i narheten ar på sakert avstand fran arbetsområdet. Den som ar inom arbetsområdet skara personalig skyddsutrustning. Delar av arbetsstycken erlerasiga verktyg kan slungas ivag och orsaka personskador utanfor det aktuella arbetsområdet.
k) Håll alltid i de isolerade greppen nar du jobbar med sādana verktyg som kan komma i kontakt med dolda elledninger erer den egna sladden. Kontakt med strömforande ledning kan spanningsssätta maskinens metalldilar, sa att du fär en stöt.
I) Se till sa att sladden intekommen nara roterande delar. Tappar du kontrollen over

maskinen kan sladden kapas aller snos in sa att din hand eller arm dras in i roterande delar.

m) Lagg aldrig ifrän dig elverktyget forran roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, sa att du tappar kontrollen over elverktyget.
n) Elverktyget fär aldrig vara igäng nar du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen.
o) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in dammi huset, for mycket avlagringar av metalldamm kan ge elstötar.
p) Använd inte elverktyg i narheten av brännbara material. Gnistor kan antanda materialet.
q) Använd aldrig verktyg som kraver skärvatska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande sakerhetsanvisningar

Kast ar en plotslig reaktion瑕 ground av att roterande delar hakar fast eller nhyper, som t.ex. en slipskiva, sliprondell, stalborste. Ihakningen eller nypet ger den roterande delen ett abrupt stopp.Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen.

Om t.ex. en slipskiva hakar fast aller hyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge att kast. Slipskivan rör sig daß mot erller frän användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning.
Ett kast orsakas av felaktig använding av elverktyget och/eller felaktiga arbetsvillkor. Det kan forhindras med hjälp av forsiktighetsatgärderna nedan.
a) Häll fast elverktyget ordentigt och inta en kroppställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget nar det ar på, sö att du fär sö bra kontroll som möjligt over kast och reaktioner vid drift. Med rätt atgärder kan du som användare fä kontroll over kastrekyler och motriktade krafter.
b) Håll aldrig handen nara roterande verktyg. Verktyget kan röra sig over handen om du fär att kast.
c) Sta inte med kroppen i den riktning som elverktyget ror sig om det farr ett kast. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen.
d) Var extra försiktig i narheten av horn, skarpa kanter osv. Se till sa att verktyget inte stöter mot arbetsstyetcket och nyper. Roterande verktyg har lätt att nypa om de studsar vid horn och skarpa kanter. Det kan fä dig att tappa kontrollen eller gekast.
e) Använd inte kedjesågblad För, sängning i tra, inga segmenterade diamantkapskivor med att segmentavständ större an 10 mm och inga

tandade sagblad. Sādana verktyg ger ota kast eller fār användaren att tappa kontrollen.

4.3 Särskilda sakerhetsanvisiningar for slipning och kapning:

a) Använd bara skyddskapor och slipskivor som ar godkända for elverktyget. Slipskivor som inte ar avsedda for elverktyget gär inte att skärma av tillräckligt och ger osakert skydd.
b) Forsänkta slipskivor skara vara monterade sa att slipytan ligger under kanten pa skyddskapan. En felmonterad slipskiva som sticker ut over skyddskapans kant gär inte att skärma av ordentlich.
c) Skyddskapan ska sitta ordentlich på elverktyget och vara installd sa att du farn maximal sakerhet och exponeras for sa litendel som möjligt av slipskivan. Skyddskapan hjälper till att skydda dig mot losa fragment, mot kontakt med slipskivan och mot gnistor som kan antanda dina kläder.
d) Slipskivorna ar bara gjorda for avsedd användning. Exempel: Slipa aldrig med kapskivans sidoytor. Kapskivor ar avsedda for materialavverkning med skivkanten. Sidokrafter pa en sän slipskiva kan ge skivbrott.
e) Använd alltid oskadade flänsar med ratt dimension och form für den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken for skivbrott. Flänsar till kapskivor skiljer sig fran flänsar till andra slipskivor.
f) Använd aldrig notta slipskivor från större elverktyg. Större elverktygs slipskivor ar inte gjorda für lika hoga varvital som minded elverktygs och kan spreicka.
g) Vid användning av skivor für dubbla syften ske du alltid anvanda lamplig skyddskapa for den aktuella tillampningen. Om inte ratt skyddskapa anvands kan onskad skärming inte uppnas, vilket i sin tur kan leda till allvarliga skador.

4.4 Andra särskilda sakerhetsanvisningar for kapning:

a) Se till sa att kapskivan inte hyper aller fär for stor tryckkraft. Gör inte for djupa kap.
Overbelastar du kapskivan okar belastningen och risken for att skivan blir stukad aller hyper, vilket kan ge kast eller skivbrott.
b) Undvik området framfor och bakom kapskivan. När du for kapskivan i från dig i arbetsstycket kan att slunga elverktyget och den roterande skivan rakt emot dig.
c) Om skivan hyper eller om du avbryter arbetet, slå av elverktyget och hull den stilla tills skivan stannat welt. Försök aldrig dra loss kapskivan ur skåran nar skivan roterar, det kan ge ett kast. Hitta och atgärda ansaken till att skivan nop.
d) Slå inte på elverktyget nar det sitter i arbetsstycket. Låt kapskivan varva upp till max. varvtil innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge att kast.

SVENSKAsv

e) Palla upp plattor eller stora arbetsstycken, sä minskar risken for kast på grund av att kapskivan hyper. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på bada sider, bade vid snittlinjen och kanten.
f) Var extra försiktig vid "instickning" i befindliga vaggar eller andra stallenutan insyn. Kapskivan kan vid insticket orsaka kast vid kapning genom gas-, vatten- uller elledninger erler andra foremål.
g) Utför inte kurvsågning. Überbelastar du kapskivan ökar belastningen och risken für att skivan blir stukad eller hyper, vilket kan ge kast aller skivbrott. Det kan i sin tur leda till allvarliga skador.

4.5 Särskilda sakerhetsanvisiningar for sandpapperssslipning:

a) Använd slippapper av rätt storlek ochutan följ tillverkarens anvisningar om val av slippapper. Slippapper som sticker atanfor sliprondellen kan ge persorskador, fã rondellen att nypa, riva sönder slippappret eller ge kast.

4.6 Särskilda sakerhetsanvisningar for arbete med stålborste:

a) Tänk på att stålborsten tappar borst även vid normal användning. Überbelasta inte borsten med for stor tryckkraft. Ivägslungade borst kan lätt tränga igenom tunna kläder och/eller in i heden.
b) Om skyddskapa rekommenderas, sa ar det i syfte att forhindra att du kommer i kontakt med stalborsten. Skiv- och koppborstar fär större diameter av tryck- och centrifugalkrafterna.

4.7 Övriga sakerhetsanvisningar:

WARNING! - Använd alltid skyddsglasögon.

Använd hörskénydd.

WARNING - Elverktyget ske alltid anecdas med bada handerna.

Använd inte skyddskåpan for slipning till kaparben. När du jobbar med kapskivor, använd skyddskäpa for kapning av metsskål.

Använd inte segmenterade diamantkapskivor med segmentspar >10mm .Endast negativa segmentskarvinklar ar tillatna.

Använd endast limmade blad om de ar Förstärkta.

Använd elastiska mellanlägg om de foljer med som en nödvändig del av slipmediet.

Följ verktygs- och tillbehörstillverkarens
anvisningar! Skydda slipskvorna mot fett och slag!

Förvara och hantera insatsverktyg helt enligt tillverkarens anvisningar.

Använd aldrig kapskivor till grovbearbetning aller avgradning! Kapslipskivor tãl inte tryck i sidled.

Säkra arbetsstycket瑕att det ligger stadigt och inte glider, t.ex. med spannntving. Palla upp stora arbetsstycken ordentligt.

Anvanderu verktyg med gangfaste far spindeländen inte gäibotten pa slipverktyget. Se till saattgangningen i verktyget ar tillrackligt lang, sa att hela spindelnfar plats.Verktygsgangningen maste passa spindelgangan. Spindellängd och - ganga,se sid.3 och kap.14.Tekniska data.

Vi rekommenderar att du anvander lampligt stationart utsug. Forskoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30mA . Slår jordfelsbrytaren av vinkelslipen, maste du kontrollera och rengöra den. Se kapitel 9. Rengöring.

Skadade, ej runda eller vibrerande verktyg fär ej användas.

Försök att inte skada gas-, vatten- och elledninger somt barande väggar.

Dra alltid ur kontakten fore installing, omriggning aller underhall.

Byt ut skadade aller spruckna stodhandtag. Använd aldrig maskinen med trasigt stodhandtag.

Byt ut skadat eller sprucket sprängskydd. Använd aldrig maskinen med trasigt sprängskydd.

Slå aldrig på maskinen om maskindelar eller skyddsanordningar saknas eller ar trasiga.

För maskiner som mjukstartar (kännsigen pa "WE..." på typbeteckningen): Om maskinen mycket snabbt accelererar till max. varvtil nar den slås på, föreligger ett elektriskt fel. Det finns ingen ytterligare skyddselektronik. Lämna in maskinen på reparation direkt (se kapitel 12.).

Fäst små arbetsstycken. Spänn t.ex. fast dem i skruvstad.

Om flansmonterade skivor används für dubbla andamål (kombinerade slip- och kapskivor) fär endast foljande typ er av skyddskapor anvandas: typ A, typ C. Se kapitlet 11.

Använd ratt skyddskapa:

En felaktig skyddskapa kan leda till kontrollförlust och allvarlga skador. Exempel på felaktig användning:

• Vid användning av en skyddskápa av typ A für sidoslipning kan skyddskápan och arbetsstychket stora varandra, vilket resulterar i otillräcklig kontroll.
• Vid använding av en skyddskapa av typ B für slipning med limmade kapskivor finns en ökad risk För att användaren traffas av gnistor och slippartiklar samt av fragment av slipskivan om en slipskiva gär sönder.
• Vid användning av en skyddskäpa av typ A, B, C für kap- aller sidoslipning i betong aller murverk, finns en ökad risk För dammexponering och kontrollförlust och目前国内.
• Vid användning av en skyddskapa av typ A, B, C med cirkulärborste som ar tjockare ¬n vad som tillåts, kan tradarna slå mot skyddskapan sa att de bryts.

Använd alltid en skyddskapa som lampar sig För insatsverktyget. Se kapitlet 11.

Minska belastning genom damm:

VARNING - Vissa typ er av damm som genereras vid sandpapperssslipning, slipning, bornning och andra arbeten innehaller kemikalier som kan orsaka cancer, fosterskador aller andra fortplantningsstorningar. Till dessa kemikalier hör bland annat foljande:

• Bly av blyhaltig farg.
• Mineraliskt damm i murstenar, cement och andra murmaterial.
• Arsenik och krom i kemiskt behandlat tra.

Den risk som du utsätts for beror på hur ofta du genomforenna typ av arbeten. For att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat omrade och anvand godkand skyddsutrustning, t.ex. dammask som utvecklats speciellt for filtrering av mikroskopiska partiklar.

Detta gäller även für damm frän andra material, t.ex. vissa tratyper (som ek-ller bokdamm),metaller, asbest.Andra sjukdomar ar t.ex.allergiska reaktioner och andningsbesvar.Lat inte damm hamna i din kropp.

Följ gällande bestämmelser für respektive material, personal, arbete och användningsplats (t.ex. regler for olycksförebyggande, avfallshantering).

Samla upp partiklarna pa den plats dar de uppstar, undvik att de lagras i den omgivande miljon.

Till speciella arbetsuppgifter ske man anvanda lampliga tillbehör. Pá sá satt hamnar färre partiklar okontrollerat i omgivningen.

Anslut lampligt dammutsug.

Minska dammbelastningen genom att vidta foljande atgärder:

• Rikta inte partiklarna frän maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i narheten eller mot avlagrat damm.
• Använd en utsugsanordning och/eller en luftrenare.
• Sörj für god ventilation på arbetsplatsen och dammsug für att hälla rent. Sopning eller luftbläsning kan göra sa att damm virvlas upp.
• Dammsug eller tvatta skyddsklader. Kläder ska inte blasas, slås eller borstas rena.

5. Översikt

Se sidan 2.

1 Quick-spannmutter
2 Stödfländs*
3 SpindeI

4 W A...: Stödläns med autobalans (gär inte att ta bort) *
5 Spindellasknapp
6 Elektronikindikering
7 Handtag
8 Sparr (mot oavsiktlig start resp. for kontinuereg användning)*
9 Strömbrytrat (PA/AV)
10 Knapp (for att vrida huvudhandtaget)
11 Huvudhandtag
12 Stödhandtag/vibrationsdämpat stödhandtag
13 Skyddskapa
14 Spannmutter

15 Spännyckel *
16 Spanne (verktygslös sprängskyddsinställning)
17 Skruv (spännkraftsinställning på spannet)

• beroende på utforande/ingár inte

6. Färe användning

Kontrolera Först att spanningen och frekvensen på markskylten stammer overens med natströmmen och natfrekvensen du ska använda.
Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

Om en forlängningskabel används mäste den ha entvärsnittsarea på minst 1,5 mm².

Förlängningskabeln maste vara anpassad till maskinens effektforbrukning (se teknika data).

Rulla av hela sladden om du anvander sladdvinda.

6.1 Satta på stödhandtaget

Arbeta bara med pāsatt stödhandtag (12)! Dra Ḥat stödhandtaget ordentligt for hand i vänster, mitt-eller högergängan (om det behövs).

6.2 Satta på sprängskyddet

Färe användning: satt pa sprängskydd.

Av sakerhetsskal ske endast den skyddskapa som lampar sig for respektive insatsverktyg anvandas! En felaktig skyddskapa kan leda till kontrollforlust och allvarlga skador. Se även kapitlet 11. Tillbehör!

Se sid. 2, bild F.

• Oppna spannet (16). Satt på sprängskyddet (13) i markerat lage.
  Vrid sprängskyddet sa att den skyddade delen pekar mot användaren.
• Stäng spännnet.
• Oka spannkraften i spannet genom att dra at skruven (17) (när spannet är öppet), om det behövs.

Använd endast verktyg som sticker ut minst 3,4 mmutanfor sprängskyddet.

6.3 Vridbart huvudhandtag

Jobba alltid med fasthakat huvudhandtag (11).

Se sid. 2, bild C.

• Tryck på knappen (10).
• Huvudhandtaget (11) gär nu att vrida 90^ at bada häll och haka fast.
• Kontrollera att det sitter ordentlich: huvudhandtaget skahakat fast och inte gà att vrida (11).

6.4 Nätanslutning

Uttagen skara vara sakrade med troga smaltsakringar.
eller jordfelsbrytare.

SVENSKAsv

Maskiner med "WE..." på typbeteckningen: (Med inbyggd automatisk startströmsbegränsning (mjukstart.) Uttagen kan även vara sakrade med snabba smältsakringar eller jordfelsbrytare.

7. Satta på slipskivan

Färe alla omrigrningsarbeten: Dra ut kontakten ur uttaget. Maskinen skara vara av och spindeln ska ha stannat.
Vid arben med kapskivor maste du av sakerhetsskal anvanda kapsprangskydd (se kap 11. Tillbehör).

7.1 Lasa spindeln

Tryck bara in spindellasningsknappen Near spindeln star still (5).

• Tryck in spindellåsningsknappen (5) och vrid spindeln for hand (3) tills det hörss att spindellåsningsknappen hakar fast.

7.2 Satta på slipskivan

Se sid. 2, bild D.

Maskiner med beteckningen W 2..., WE 2...

• Satt på stödlänsen (2) på spindeln. Den sitter rätt;när den inte gár att vrida på spindeln.
• Satt slipskivan på stödlänsen (2) som bild D visar. Slipskivan skaligga an jämnt mot stödlänsen.

Maskiner med beteckningen W...A 2....

Stödländsen med autobalans (4) sitter fastmonterad på spindeln. En avtagbar stödländs ar inte nödvändigt som på de flesta andra vinkelslipar.
Autobalans-stödlänsens anliggningsyta (4), slipskiva och snabbspannmutter (1) resp. spannmutter (14) maste vara rena. Rengör vid behov.
- Lagg slipskivan på autobalans-stödlälsen (4). Slipskivan skå ligga an jämnt mot autobalans-stödlälsen.

7.3 Dra at Quick-spannmutrar (bara vissa modeller)

Dra àt Quick-spännmutrar (1):

Du fär inte använda Quick-spannmutrar pā verktyg med spannfästen kraftigare an 8 mm! Använd i stället spannmutter (14) med spannyckel (15).
Använd bara felfria och oskadade Quick-spännmuttrar: pilen sca peka mot urtaget iytteringen (se bildena sid.2).

• Spindellåsning, se kapitel 7.1.
• Satt på Quick-spannmuttern (1) på spindeln (3). Se bild på sidan 2.
  -Dra at Quick-spannmuttern for hand medurs.
• Dra at Quick-spannmuttern genom att vrida slipskivan hart medurs.

På maskiner med beteckningen W...B... känner man att ökat motständ de sista 180^

Lossa Quick-spannmutrar (1):

• Spindellåsning, se kapitel 7.1.
• Skruva av Quick-spannmattern (1) moturs.

7.4 Dra at/loss spannmattern (bara vissa modeller)

Dra at spannmuttern (14):

Spannmuttern har 2 olika sidor. Så HAR skruvar du på spannmuttern på spindeln:

Se sid. 2, bild E.

Spannmutterflänsen (14) pekar uppåt sa att den tunna slipskivan spänns fast ordentligt.

B) Tjocka slipskivor:

Spannmutterflänsen (14) pekar nedat sa att spannmattern kan sattas fast ordentlich pa spindeln.

• Spärra spindeln. Dra at spannmuttern (14) medurs med spannyckeln (15).

På maskiner med beteckningen W...B... känner man att ökat motständ de sista 180^

Lossa spannmuttern:

• Spindellåsning, se kapitel 7.1. Skruva av spannmattern (14) moturs med spannyckeln (15).

8. Användning

8.1 Start och stopp

Hantera alltid maskinen med tvá hander!

Slá pá maskinen Först, lagg sedan an verktyget mot arbetsstytcket.

Undvik oavsiktlig start: slå alltid av strömbrytaren när du drar ut kontakten ur uttaget eller om strömmen bryts.

Vid kontinuierlig använding Fortsätter maskinen att gā om du tappar den. Häll alltid maskinen med bāda händerna i handtagen, stä stadigt och koncentrera dig på arbetet.

Undvik att maskinen virvlar upp eller suger in damm eller span. När du slär av maskinen, lagg inte ifränd dig den forrän motorn stannat.

Se sid. 2, bild A.

Starta maskinen:

Sla P:A: skjut sparren (8) i pilens riktning och tryck sedan på strömbrytaren (9).

Stop: Lossa strömbrytarsparren (9).

Kontinuerlig användning (bara vissa modeller):

Sla P:A: skjut sparren (8) i pilens riktning och tryck sedan på strömbrytaren (9) ochhall den intryckt. Maskinen ar P.A. Skjut sparren (8) ytterligare en gäng i pilens riktning tills strömbrytaren (9) laser (kontinuereg användning).

Slá AV: tryck pá strömbrytaren (9) och släpp.

Maskiner med beteckning W...B: Tillfällig inkoppling (med dödmansfungtion)

Se sid. 2, bild B.

Inkoppling: Skjut strömbrytaren (9) framåt och tryck den (9) sedan uppåt..

Stopp: Slapp upp strombrytaren (9).

Tryck lagom hart på maskinen och for den fram och tillbaka over ytan, sä att arbeitsstycksytan inte blir fohet.

Grovslipning: Du fär böst slutresultat om du jobbar med ställvinklar på 30^ - 40^

Kapslipning:

Jobba alltid mot rotationsriktningen vid kapning, se bild. Annars finns det risk att maskinen hoppar ut okontrollerat ur skaran. Jobba med lagom matning som ar anpassad till materialet du

bearbetar. Kanta inte, tryck inte, svang inte.

Sandpappersslipning:

Tryck lagom hårt på maskinen och für den fram och tillbaka overytan, sö att arbetsstycksytan inte blir ffor het.

Tryck lagom hårt pà maskinen.

9. Rengöring

Under bearbetning kan particular avlagras pa insidan av elverktyget. Detta paverkar kylningen av verktyget negativt. Ledande avlagringar kan paverka elverktygets skyddsolering och orsaka elektriska faror.

Sug upp eller blås ut damm med torr luft frän ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum.

Koppla Först elverktyget fran strömmen och bär skyddsglasögon och lámplig andningsmask. Se till att utsugning sker korrekt i samband med urblåsning.

Knapp (10) forinstallingavhandtag:

Emellanat behöver man suga ut knappen aller blåsa ur den med torr luft (när den ar intryckt, i huvudhandtagets alla 3 lagen). Koppla Först elverktyget frän strommen och bär skyddsglasogon och andningsmask.

10. Åtgårder vid fel

Maskiner med "WE..." på typbeteckningen:

• Overlastskydd: elektronikindikeringen (6) tänds och arbetsvarvtalet avtar kraftigt. För hög motortemperatur! Kör maskinen obelastad tills den svalnar och elektronikindikeringen slocknar.
• Overlastskydd: elektronikindikeringen (6)
  tänds och arbetsvarvtalet avtar námgot.

Maskinen ar überbelastad. Fortsatt arbeta, mensank belastningen tills elektronikindikeringenslocknar.

• Saker elektrisk frankoppling: Den elektriska signalindikatorn (6) lyser och maskinen FRANKOPPLADES automatiskt. Maskinen slar av vid stromspikar (t.ex. om skivan hyper eller du fär att kast). Slä av maskinen med strömbrytaren (9). Slå påigen och fortsätt att jobba som vanligt. Försök att undvika att maskinen hyper. Se kapitlet 4.2.
• Aterstartsparr: elektronikindikeringen (6) blinkar och maskinen gär inte. Aterstartspärren har lõst ut. Om stickkontakten ansluts nar maskinen ar tillkopplad eller om strömförsörjningen Återställs afterett avbrott startar inte maskinen. Slå av och på maskinenigen.
• Maskinen accelererar snabbt upp till maxvarvthal när du slár på, dvs. den automatiska startströmsbegränsningen (mjukstarten) fungeran inte. Elektronikfel, det finns ingen ytterligare skyddselektronik. Lämna in maskinen pa reparation direkt (se kapitel 12.).
  W 22-180 MVT, W 22-230 MVT, W 24-180 MVT, W 24-230 MVT, W 26-180 MVT, W 26-230 MVT:
• När du slår på maskinen kan den ge korta spänningsfall. Om elanslutningen inte År sö bra, kan det pÅverka andra maskiner. Om nätimpedansen År lagre Ån 0,2 Ω börd det inte vara nagra problem.

11. Tillbehör

Använd bara Metabo-originaltillbehör.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.

Montera tillbehör på att sækert satt. Om maskinen används i en hällare. Fäst maskinen på att sækert satt. Du kan skada dig om du tappar kontrollen over maskinen.

Se sidan 4.

Använd alltid lampligt insatsverktyg och foreskriven skyddskapa for arbetsuppgiften.

Se sidan 5. (Bilderna fungerar som exempel).

Arbetsuppgift:

Foreskriven skyddskapa:

Typ A = Skyddskapa for kapning

Typ B= skyddskapa for slipning

SVENSKAsv

Typ C = skyddskåpa for slipning och kapning (Kombination)

Typ D= skyddskapa for slipskal

Fler tillbehör: (se även www.metabo.com)

A Metallkapstativ

B Spannmutter (14)

C Quick-spannmutter (1)

Komplett tillbehörssortiment hittar du pa www.metabo.com ell er i huvudkatalogen.

12. Reparation

Reparation av elverktyg fär endast utföras av behörig elektriker!

En defekt natanslutningskabel fär endast ersättas med en av Metabos särskilda originalnatanslutningskaplar, som kan beställas frän Metabo-service.

På maskiner med beteckningen W...B... ske även bromsbeläggningen bytas ut i samband med byte av kolsatsen.

Metabo-elerktyg som behöver repareras skaslickas till din Metabo-Äterförsäljare. Adresser, se www.metabo.com.

Du kan hamta reservdelslistor pa www.metabo.com.

13. Miljöskydd

Slipdammet som uppstar kan innehalla skadliga amnen: Avfallshantera korrekt.

Följ nationella miljöfreskrifter for omhandertagande och atervinning av uttjanta maskiner, forpackningar och tillbehör.

Gäller endast für EU-länder: Slang inteuttjänta elverktyg i hushállssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och

elektronikprodukter samt enligt harmoniserad nationell lag ska uttjanta elverktyg kallsorteras for miljovanlig atervinning.

14. Tekniska data

Förklaringar till uppgifterna finns på sid. 3. Förbehäll für tekniiskaändringar.

D_max =verktygets maximala diameter

t_max,1 = tillaten verktygstjocklek vid spannfastet nardu anvander spannmutter (14)

t_,2 = . tillaten verktygstjocklek vid spannfastet när du anvander Quick-spannmutter (1)

t_ max,3 = navrondell/kapskiva: max. tillaten verktygstjocklek

t_,4 = tillaten tjocklek hos cirkularborstar

M = s p i n d

I = slipspindellangd

n0 =tomgangsvarvtal (maxvarvthal)

Mätvärdena ar uppmatta enligt EN 60745.

Maskinen har skyddsklass II

Växelström

Tekniska data ovan tar även hansiyn till toleranserna (motsvarande respektive gällande standard).

Utslappsvarden

Dessa varden medger en bedomning av verktygets utslapp smt jamforelse med andra eldrivna verktyg. Beroende pa forhallandena, verktygets skick och hur verktyget anvands kan de faktiska vardena vara Hogre erer lagre. Rakna aven med pauser och perioder med lagre belastning. Anvand de upskattade vardena for att ta fram skyddsatgarder for anvandaren, t.ex. organisatoriska atgarder.

Slipning av tunna platar aller andra latt vibrerande arbetsstycken med stor yta kan

leda till betydligt hogre total ljudniva (upp till 15 dB)
än de angivna vardena for bulleremission. Om möjigt bör bulleremissionen frän sādana
arbetsstycken dampas genom lampliga Åtgärder, sāsom användning av tunga, flexibla dampningsmattor. Den ökade bulleremissionen maste även beaktas i samband med riskbedömningen av bullret och val av lampligt horselskydd.

Total vibrationsvärde (vektorsumma i tre riktningar)
räknas fram enligt EN 60745:

a_h,SG = Vibrationsemissionsvärde (ytslipning)

a_h,DS = Vibrationsemissionsvärde (slipining med sliprondell)

K_h,SG/DS = Onoggrannhet(vibrationer)

Typisk A-varderad bullerniva:

LpA =Ljudtrycksniva

LWA =Ljudeffektnivä

K_pA, K_WA = onoggrannhet

Använd hörskyydd!

arsaker mà du bruke beskyttesesdeksel nár du arbeider med kappeskiven.

6.1 Montering av ekstra stottehändtak

7. Montering av slipeskiven

För alle omstillingsarbeiter: Trekk stopselet ut av stikkontakten. Maskinen mä vare slätt av og spindelen mä stå stille.
När det arbeides med kappeskiver, skal vernedekselet (se kapittel 11. Tilbehør) alltid brakes.

7.1 Låsing av spindelen

Trykk bare inn spindellasknappen (5) när spindelen stär stille.

• Spindelläsknappen (5) trykkes inn og spindel (3) dreies for hand, helt til spindelläsknappen lases merkart inn.

Lösning av strammemutteren:

10. Utbedring av feil
