Tuotetyyppi	Kulmahiomakone
Merkki	Metabo
Malli	W 24230 MVT
Pääasialliset käyttötarkoitukset	Hionta, katkaisu, metalliharjaus metallille, betonille, kivelle
Virtalähde	Verkkovirta (230 V, 50-60 Hz) suositeltavalla vikavirtasuojalla (30 mA)
Turvalaitteet	Työkaluton säädettävä suojakotelo, tärinänvaimennettu lisäkäsikahva, karalukitus, käynnistyksenestoturva, uudelleenkäynnistyksen suojaus
Elektroniset toiminnot	Pehmeä käynnistys, virranrajoitus, ylikuormitussuoja (merkkivalo), elektroninen turvapysäytys
Pääkahva	90° kääntyvä vapautuspainikkeella
Kiinnitysjärjestelmä	Pikakiinnitysmutteri (työkaluton) tai tavallinen kiinnitysmutteri hoksa-avaimella
Autobalance	Saatavana versiossa W...A... (kiinteä Autobalance-tukilaippa)
Yhteensopivat tarvikkeet	Karhennus- ja katkaisulaikat (metalli, betoni), hiomakupit, harjat, hiomalaikat
Suojakotelotyyppi	Tyyppi A (katkaisu), B (hionta), C (yhdistetty), D (hiomakuppi), F (imu)
Huolto	Ilmanvaihtoaukkojen säännöllinen puhdistus imuroimalla tai puhaltamalla kuivalla ilmalla
Korjaukset	Anna pätevän sähköasentajan tehtäväksi; käytä Metabo-alkuperäisosia
Ympäristönsuojelu	Kierrätys WEEE-direktiivien mukaisesti; pölyjen asianmukainen hävittäminen

Usein kysytyt kysymykset - W 24230 MVT METABO

Kuinka kiinnittää hiomalaikka Metabo W 24230 MVT -kulmahiomakoneeseen?

Irrota laite verkkovirrasta. Lukitse kara lukituspainikkeella (5). Aseta tukilaikka, sitten hiomalaikka. Kierrä pikakiinnitysmutteri (1) käsin myötäpäivään ja kiristä tiukasti. Irrottaaksesi lukitse kara ja kierrä vastapäivään.

Kuinka käyttää kääntyvää pääkahvaa?

Paina pääkahvassa olevaa painiketta (10). Käännä kahvaa 90° vasemmalle tai oikealle, kunnes se napsahtaa paikalleen. Tarkista ennen käyttöä, että se on kunnolla kiinni.

Mitä tehdä, jos elektroninen merkkivalo (6) syttyy?

Merkkivalo ilmaisee ylikuormitusta tai suojauksen aktivoitumista. Jos nopeus laskee jyrkästi, anna koneen jäähtyä tyhjäkäynnillä. Jos nopeus laskee hieman, vähennä kuormitusta. Jos kone pysähtyy, sammuta se ja käynnistä uudelleen normaalisti. Jos merkkivalo vilkkuu, uudelleenkäynnistyksen suojaus on aktivoitunut: sammuta ja käynnistä uudelleen.

Kuinka säätää suojakoteloa?

Avaa vipusuljin (16). Aseta suojakotelo (13) haluttuun asentoon, suljettu alue käyttäjää kohti. Sulje suljin. Tarvittaessa lisää kiristysvoimaa kiristämällä ruuvia (17) työkalulla.

Minkä tyyppisiä laikkoja voin käyttää tämän hiomakoneen kanssa?

Käytä spesifikaatioiden mukaisia laikkoja: max. halkaisija ja sopiva paksuus. Katkaisuun käytä tyypin A tai C suojakoteloa. Hiontaan tyypin B tai C suojakoteloa. Älä koskaan käytä sahanteriä tai puun katkaisulaikkoja.

Kuinka huoltaa Metabo W 24230 MVT -kulmahiomakonetta?

Irrota laite verkkovirrasta. Imuroi tai puhalla ilmanvaihtoaukot säännöllisesti kuivalla ilmalla. Puhdista myös pääkahvan kääntöpainike (10) painettuna. Käytä suojalaseja ja pölynaamaria puhdistuksen aikana.

Onko lisäkäsikahvan käyttö pakollista?

Kyllä, turvallisuussyistä työskentele aina mukana toimitetun lisäkäsikahvan (12) kanssa. Kierrä se käsin vasempaan, keskimmäiseen tai oikeaan reikään tarpeesi mukaan.

Mitä tehdä, jos laikka juuttuu katkaisun aikana?

Sammuta kone välittömästi ja pidä sitä paikallaan, kunnes se on täysin pysähtynyt. Älä yritä irrottaa laikkaa leikkauksesta sen pyöriessä. Selvitä juuttumisen syy (puristuminen, huono kiinnitys) ja korjaa se ennen uudelleenkäynnistystä.

Voinko käyttää muita kuin Metabo-tarvikkeita?

On erittäin suositeltavaa käyttää vain alkuperäisiä Metabo-tarvikkeita, jotka ovat ohjeen vaatimusten mukaisia. Sopimattomien tarvikkeiden käyttö voi johtaa hallinnan menetykseen, liialliseen tärinään tai loukkaantumisiin.

Kuinka vaihtaa virtajohto?

Vaurioitunut virtajohto on vaihdettava ainoastaan erikoismetabo-johtoon, joka on saatavana huoltopalvelusta. Anna tämä toimenpide pätevän sähköasentajan tehtäväksi.

KÄYTTÖOHJE W 24230 MVT METABO

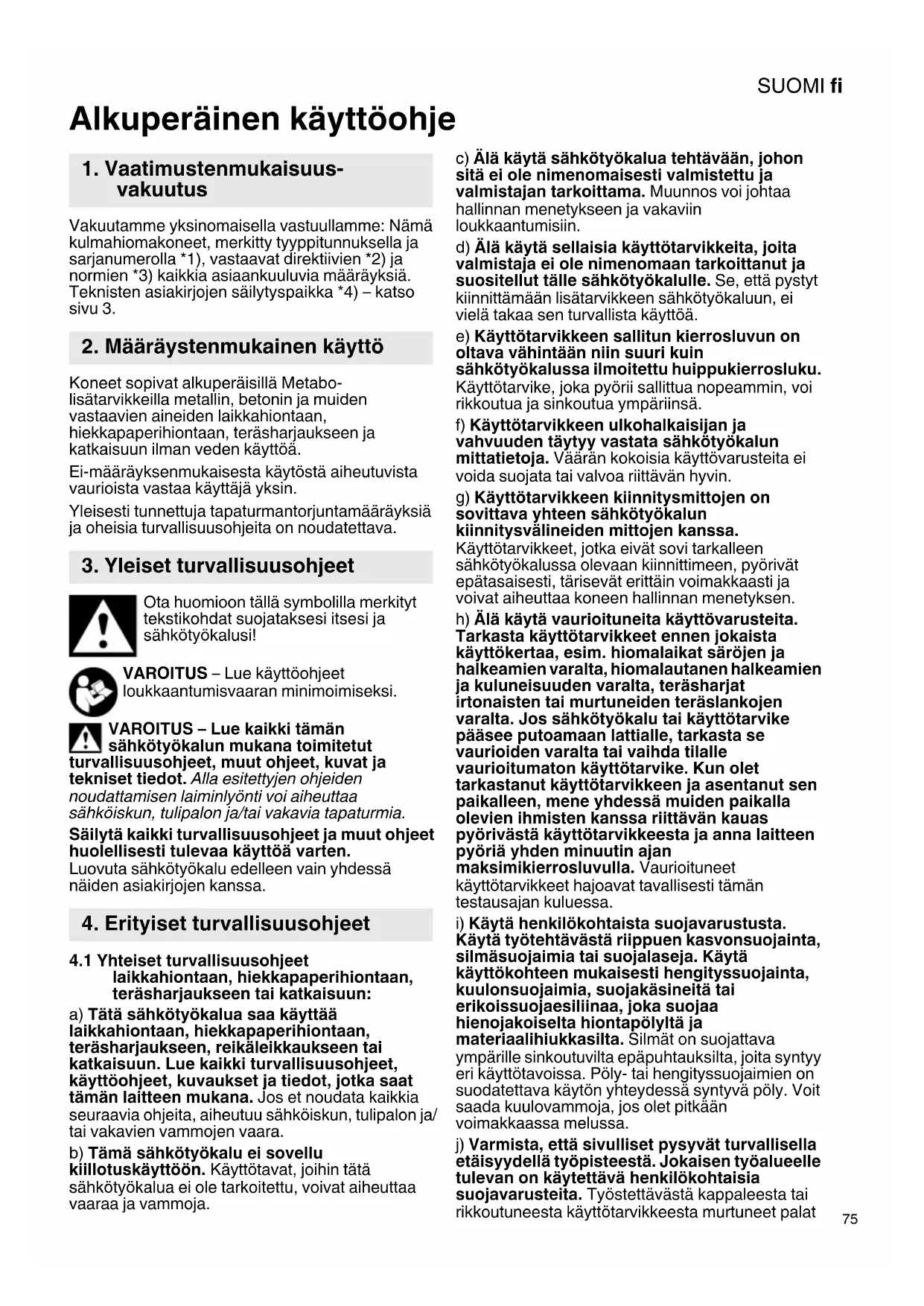

fi Alkuperainen kayttoohje 75

Alkuperäinen käyttoohje

1. Vaatimustemmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme: Nämä kulmahiomakoneet, merkitty typpitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia maäräyksiä. Teknisten asiakirjojen sailytyspaikka *4)- katso sivu 3.

2. Määräystenmukainen käytto

Koneet sopivat alkuperäisillä Metabolisātarvikkeilla metallin, betonin ja muiden vastaavien aineiden laikkahiontaan, hiekkapaperihiontaan, terasharjaukseen ja katkaisuun ilman veden kayttöa.

Ei-maarrayksenmukaisesta kaytostä aiheutuvista vaurioista vastaa kayttajä yksin.

Yleisesti tunnettuja tapaturmantorjuntamaarayksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sahkötyokalusi!

VAROITUS - Lue kaytttoohjeet loukkaantumisvaaran minimoimiseksi.

VAROITUS - Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusohjeet, muut ohjeet, kuvat ja teknisitetod. Alla esitettyjen ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia tapaturmia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käytöä varten.

Luovuta sahkötyokalu edelleen vain yhdessä näiden asiakirjojen kanssa.

4. Erityiset turvallisuusohjeet

4.1 Yhteiset turvallisusuohjeet laikkahiontaan, hiekkapaperihiontaan, terasharjaukseen tai katkaisuun:

a) Tata sahkötyokalua saa kayttäa laikkahiontaan, hiekkapaperihiontaan, terasharjaukseen, reikäleikkaukseen tai katkaisuun. Lue kaikki turvallisuusohjeet, kaytöohjeet, kuvaukset ja tiedot, jotka saat tämän laitteen mukana. Jos et noudata kaikkia seuraavia ohjeita, aiheutuu sahköiskun, tulipalon ja/ tai vakavien vammojen vaara.

b) Tamä sahkötyökalu ei sovellu
kiillotuskayttoön. Käytövat, joihin tata
sahkötyokalua ei ole tarkoitettu, voivat aiheuttaa
vaaraa ja vammoja.

c) Alä kayta sahkötyokalua tehtävaan, johon sitä ei ole nimenomaisesti valmistetu ja valmistajan tarkoittama. Muunnos voi johtaa hallinnan menetykseen ja vakaviin loukkaantumisiin.
d) Alä käytä sellaisia käytötarvikkeita, joita valmistaja ei ole nimenomaan tarkoittanut ja suositellut talle sähkötyokalulle. Se, etta pystyt kiinnittämään lisātarvikteen sähkötyokaluun, ei vielä takaa sen turvallista käyttoa.
e) Kayttotarvikkeen sallitun kierrosluvun on oltava vahintaan niin suuri kuin sahkötyokalussa ilmoitetu huippukierrosluku. Kayttotarvike, joka pyörii sallittua nopeammin, voi rikkoutua ja sinkoutua ympärinsä.
f) Käytötarvikkeen ulkohalkaisijan ja vahvuuden tätyy vastata sahkötyokalun mittatietoja. Väärän kokoisia käytövarusteita ei voida suojata tai valvo riittvänan hyvin.
g) Käytötarvikkeen kiinnitysmittojen on sovittava yhteen sahkötyokalun kiinnitysvälineiden mittojen kanssa.

Käytötarvikkeet, jotka eivät sovi tarkalleen sahkötyokalussa olevaan kiinnittimeen, pyörivat epatasaisesti, tärisevät erittäin voimakkaasti ja voivat aiheuttaa koneen hallinnan menetyksen.

h) Älä käytä vaurioituneita käyttovarusteita. Tarkasta käytötarvikkeet ennen jokaista käytökertaa, esim. hiomalaikat säröjen ja halkeamien varalta, hiomalauten halkeamien ja kuluneisuuden varalta, terasharjat irtonaisten tai murtuneiden teraslankojen varalta. Jos sahkötyokalu tai käytötarvike paasee putoamaan lattiale, tarkasta se vaurioiden varalta tai vaihda tilalle vauroitumaton käytötarvike. Kun olet tarkastanut käytötarvikkeen ja asentanut sen paikalleen, mene yhdessä muiden paikalla olevien ihmisten kanssa riittvänan kauas pyörivästa käytötarvikkeesta ja anna laitteen pyöräyhden minuutin ajan maksimikierrosluvulla. Vaurioituneet käytötarvikkeet hajoavat ravallisesti tamän testausajan kuluessa.

i) Käytä henkilökohtaista suojavarustusta.
Käytä työtehtävastä riippuen kasvonsuojainta,
silmäsuojaimia tai suojalaseja. Käytä
käyttokehteen mukaisesti hengityssuojainta,
kuulonsuojaimia, suojakäsiniteitäai
erikoissuojaesiliinaa, joka suojaa
hienojakoiselta hiontapolyltä ja
materialihiukkasila. Silmat on suojattava
ympärille sinkoutuvilta epapuhtauksilta, joita syntyy
eri käyttotavoissa. Poly- tai hengityssuojaimien on
suodatettava käytön yhteydessä syntyvä poly. Voit
saada kuulovammoja, jos olet pitkaän
voimakkaassa melussa.
j) Varmista, etta sivulliset psvyvat turvallisella etaisyydellä tyopisteestä. Jokaisen tyoalueelle tulevan on kaytettavha henkilokohtaisia suojavarusteita. Tyostettavasta kappaalesta tai rikkoutuneesta kayttotarvikkeesta murtuneet palat

SUOMlfi

voivat sinkoutua ympäiinsa ja aiheuttaa vammoja myös varsinaisen työalueen ulkopuolella.

k) Pida sahkotyokalusta kiinn vain sen eristetyista kahvapinnoista, kun teet sellaisia toita, joissa kayttotarvike voi osua piilossa oleviin sahkjohtoihin tai koneen omaan verkkokaapeliin. Sakhovirtaa johtavan johdon kossettaminen voi tehdä myos metalliosat jannitteisiksi ja aiheuttaa sahköiskun.

I) Pidä koneen verkkokaapeli etäällä pyörivästä käytötarvikkeesta. Jos menetät laitteen hallinnan, verkkokaapeli voi katketa tai tartua käytövarusteeseen, jolloin katesi tai käsivartesi ovat vaarassa joutua kosketuksiin pyörivan työlaiteen kanssa.
m) Älä missän tapauksessa laske sähkötyokalua sivuun ennen kuin kayttotarvike on kokonaan pysähtynyt. Pyörivä kayttovaruste voi koskettaa sailytysalustaa, joloin olet vaarassa menettä sähkötyokalun hallinnan.
n) Alä pidä sahkötyokalua käynnissä, kun kannat sitä. Vaatteesi voivat satunnaisen kosketuksen vuoksi takertua pyörivään käytötarvikkeeseen, ja käytötarvike voi tälloin leikkautua kehoosi.
o) Puhdista sahkötyokalun tuuletusraot sānnöllisesti. Moottorin tuuletin imee polya rungon sisän, ja suurien metallipolymärien kertyminen voi aiheuttaa sahköön liittyviä vaaroja.
p) Alä kayta sahkötyokalua palonarkojen materiaalien laheisyydessä. Kipinat voivat sytyttäa materiaaleja.
q) Älä käytä sellaisia käytövarusteita, jotka vaativat nestemäisen jähdytsaineen käyttoa. Veden tai muiden nestemäisten jähdytsaineiden käytto voi aiheuttaa sahköiskun.

4.2 Takaisku ja vastaavat turvallisuusohjeet

Takaisku on odottamaton reactio, joka syntyy pyorivan kayttotarvikkeen, esimeriksi hiomalaikan, hiomalautasen, terasharjan tms. juniutuessa tai takertuessa kiinni. Kiinnitakertuminen tai juniutuminen saa pyorivan kayttotarvikkeen pysahtymaan akillisesti. Tamaa saa sahkotyokalun tempaisemaan juniutumiskohdassa hallitsemattomasti kayttotarvikkeen pyorimissuunnan vastaisesti.

Jos esim. hiomalaikka juniutuu tyostettavaan kappaleeseen, hiomalaikan reuna voi kiilautua tyostettavaan kappaleeseen, takertua sihen ja aiheuttaa siten hiomalaikan murtumisen tai takaiskun. Hiomalaikan like on talioin kayttajansuuntaan tai haresta poispain, riippuen laikan pyormissuunnasta juniutumiskohdassa. Talioin hiomalaikat voivat myos murtua.

Takaisku aiheutuu sahkötyokalun vaarastä kaytosta ja/tai virheellisista työolosuheista. Se voidaan estaa sopivilla, alla kuvatuilla varotoimenpiteillä.

a) Pida sähkötyokalusta tukevasti kiinni ja siirä koko kehosi ja käsivartesi sellaiseen asentoon, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käytä aina

lisakahvaa, mikali sellainen kuuluu
varustukseen, jotta pystyt hallitsemaan
mahdollisimman hyvin takaiskuvoimia tai
nopeuden kihtyessä syntyviä
reactiomomenteja. Käytäja voi hallita takaisku-
ja reactiovoimia, kun han noudattaa asianmukaisia
varotoimenpiteita.

b) Alä koskaan vie kattäsi pyörivien käyttovarusteiden lahelle. Käyttovaruste voi muuten takaiskun tapahtuessa koskettaa kattäsi.
c) Välta pitämästa kehoa sillä alueella, johon sahkötyokalu tempautuu takaiskun tapahtuessa. Takaisku pakottaa sahkötyokalun tempautumaan juniutumiskohdassa hiomalaikan pyörintäsuuntaa vastaan.
d) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käytötarvikkeen hallitsematon iskeytyminen työstettävään kappaleeseen ja sen jumiutuminen siihen. Pyörivä käytötarvike jumiutuu herkästi kulmissa ja terävissä reunoissa tai kun se jumiutuu. Tämä aiheuttaa hallinnan menettämisen tai takaiskin.
e) Alä käytä puun leikkaamiseen
moottorisahan terä, segmentoituja
timanttikatkaisulaikkoja, joiden segmenttiväli
on yli 10 mm, tai hammastamatonta sahanterä
Tällaiset käytötarvikkeet aiheuttavat herkästi
takaiskun ja hallinnan menettämisen.

4.3 Erityiset turvallisuusohjeet hiontaan ja katkaisuun:

a) Käytä yksinomaan kyseiselle sahkötyokalulle hyväksyttyä hiomatarviketta ja talle hiomatarvikkeelle tarkoitettua suojusta.
Hiomatarvikkeita, joita ei ole hyväksytty kyseiselle sahkötyokalulle, ei voida suojata riittävän hyvin ja sen vuoksi ne eivät ole turvallisia.
b) Taivutetut hiomalaikat taytykinnittaa niin,
ettahiomapinta on suojuksen reunan alla.
Värarin kiinnitettya suojuksen reunan ylittavaa
hiomalaikkae ei voi suojata asiaankuuluvasti.
c) Suojuksen on oltava kunnolla kiinni sahkötyokalussa ja sijoitetu turvallisuuden maksimoimiseksi siten, etta mahdollisimman pieni osa biomatarvikkeesta osoittaa avonaisena käytäjan suuntaan. Suojus auttaa suojaamaan käytäjää murtuvila kappaleilta ja biomatarvikkeen tahattomalta koskettamiselta sekä kipinöltä, jotka voivat sytyttä vaatteet tuleen.
d) Hiomatarvikkeita saa käyttaa vain suositeltuihin tarkoituksiin. Esimerkki: Alä missaan tapauksessa hio katkaisulaikan sivupinnan kanssa. Katkaisulaikat on tarkoitettu materiaalin hiontaan laikan reunalla. Hiomatarvikkeeseen sivulta kohdistuva voima voi rikkoa sen.
e) Käytä aina kunnossa olevaa, oikean kokoista ja muotoista kiristyslaippaa valitsemasi hiomalaikan kanssa. Soveltuvat laipat tukevat hiomalaikkaa ja vähentävät siten hiomalaikan rikkoutumisvaaraa. Katkaisulaikkojen laipat voivat erota muiden hiomalaikkojen laipoista.

f) Älä käytä suuremmista sahkötyokaluista peräisin olevia kuluneita hiomaläikkoja.

Suurempien sahkötyokalujen hiomalaikkoja ei ole suunniteltu kestämän pienemmissa sahkötyokaluissa kaytettävi suurempia kierroslukuja, ja ne voivat sen vuoksi rikkoutua.

g) Käytä aina kaksinkertaisen tarkoitukseen tarkoitettuja laikkoja käyttaessä suoritettavalle sovelluksette popivaa suojusta. Vääränlaisen suojuksen käytto voi estaa halutun suoauksen ja johtaa vakaviin loukkaantumisiin.

4.4 Erityiset lisaturvallisuusohjeet katkaisuun:

a) Välta katkaisulaikan jumiutumista ja liian kovaa painamista. Alä leikkaa liian syvältä.
Katkaisulaikan ylikuormittaminen lisaa sen rasittumista ja saa sen kallistumaan tai jumiutamaan herkemmin lisaten siten takaiskun tai hiomatarvikkeen rikkoutumisen vaaraa.
b) Välta olemasta pyörivän katkaisulaikan edessä tai takana olevalla alueella. Jos liikutat katkaisulaikkaa työkappaleessa itsestasi poispän, sähkötyokalu voi takaiskitapauksessa iskeytyä pyörivän laikan kanssa suoraan sinua kohti.
c) Jos katkaisulaikka jumiutuu tai keskeytatyön, kytke sahkötyokalu pois paälta ja pidä sitä rauhallisesti paikallaan, kunnes laikka pysahtyy kokonaan. Älä missän tapauksessa yritä vetä pyörivää katkaisulaikkaa katkaisuurasta, koska se voi aiheuttaa takaiskun. Selvitä ja korjaa jumiutumisen syy.
d) Älä kytke sahkötyokalua uudelleen paälle, jos se on vielä työkappaleessa. Anna katkaisulaikan saavuttaa ensin maksimikierroslukunsa, ennen kuin ryhdyt varovasti jatkamaan katkaisua. Muuten laikka voi kiilautua, kimmota tyostettävastä kappaleesta tai aiheuttaa takaiskin.
e) Tue levyt ja suuret tyostettavt kappaleet, jotta saat vahennetty katkaisulaikan mahdollisen juniutumisen aiheuttamaa takaiskun vaaraa. Suuret tyostettavt kappaleet voivat taipua oman painonsa vaikutuksesta. Tyostettavk kappa on tuettava laikan molemmilta puolilta siten, etta tuenta on tehty sekakatkaisulinjan laheltä etta myos reunasta.
f) Ole erityisen varovainen leikatessasi "onteloihin" valmiissaseinissa tai muhin sellaisiin kohtin, joihin ei voi nahda. Seinaan uppoava katkaisulaikka voi aiheuttaa takaiskun osuessaan leikkuun yhteydessa kaasu- tai vesijohtoihin, sahkjohtoihin tai muhin esineisiin.
g) Alä suorita kaarileikkausia. Katkaisulaikan ylikuormittaminen lisää sen rasittumista ja saa sen kallistumaan tai juniutumaan herkemmin lisäten siten takaiskun tai hiomatarvikkeen rikkoutumisen vaaraa, mika voi johtaa vakaviin loukkaantumisiin.

4.5 Erityiset turvallisuusohjeet hiekkapaperihiontaan:

a) Käytä sopivankokoisia hiomalaikkoja ja noudata valmistajan antamia ohjeita hiomalaikkojen valinnassa. Hiomapaperit, jotka

ulottuvat hiomalautasen yli, voivat aiheuttaa
vammoja sekä johtaa takaiskuun tai
hiomapapereiden juniutumiseen tai repeämiseen.

4.6 Erityiset turvallisuusohjeet terasharjoilla työskentelyyn:

a) Huomaa, etta terasharjoista irtoaa
langanpaloja myos normaalin kayton
yhteydessä. Äla ylikuormita lankoja liallisella
painamisella. Ympärinsä sinkoutuvat langupalat voivat tunkeutua herkästi ohuiden vaatteiden ja/tai ihon lapi.
b) Jos kaytettavaki suositellaan suojusta, huolehdi siitta, etta suojus ja terasharja eivat paase koskettamaan toisiaan. Kartiomaisten ja kuppimaisten harjogen halkaisija voi laajentua painamisen ja keskipakovoiman vaikutuksesta.

4.7 Lisaturvallisuusohjeet:

VAROITUS - Käytä aina suojalaseja.

Käytä kuulonsuojaimia.

VAROITUS - Kännä sähkötyökalua aina molemmin kasin.

Alä kaytā hiomasuojusta katkaisuhiontaan.
Kaytā katkaisulaikoilla tehtavissa toissā turvallisuussyistā katkaisuhiontasuojusta.

Alä käytä segmenttimanttilaikkoja yli 10 mm:n segmenttiurilla. Sallittuja ovat ainoastaan negatiiviset segmenttileikkauskulmat.

Käytä yhdistettyjä hiomalaikkoja vain, jos ne ovat vahvistetuja.

Käytä elastisia valikappaleita, jos ne ovat hiomatarvikkeen mukana ja niitta vaaditaan käytettväksi.

Noudata tyokalun ja lisatarvikkeiden valmistajan antamia ohjeita! Suojaa laikat rasvalta ja iskuihta!

Käytötarvikkeita tãytyy saïyttäa ja käsitetlä huolellisesti valmistajan ohjeiden mukaisesti.

Alä missän tapauksessa käytä katkaisulaikkoja rouhintahiontaan tai purseseenpoistoon! Katkaisulaikkoihin ei saa kohdistaa sivuttaista painorasitusta.

Tyokappaleen on oltava tukevasti paikallaan ja varmistettu poisluiskahtamisen estamiseksi, esim. puristimilla. Isot tyokappaleet on tuettava riittavan hyvin.

Jos kaytat kierrekiinnityksellavarustettuja kayttovarusteita, karan paa ei saa koskettaa hiomatarvikkeen reian pohjaa. Huolehdi siitä, etta kayttovarusteen kierrereikä on riittavän syva, niin etta kara menee sihen koko pituudeltaan. Kayttovarusteen kierteen on sovittava karan kierteeseen. Karan pituus ja karan kierre, ks. sivu 3 ja luku 14. Tekniset tiedot.

Suosittelemme käytämaän sopivaa kiinteää imuria. Kytke aina ensin eteen FI-suojakytkin (RCD),jonka maksimilaukeamisvirta on 30mA .Jos vikavirta

SUOMlfi

katkaisee kulmahiomakoneen toiminnan, tarkasta kone ja puhdista tarvittaessa. Katso luku 9. Puhdistus.

Välta tilanteita, joissa kone saattaisi imea sisäansä polyä ja lastuja.

Välta aiheuttamasta vaurioita kaasu- tai vesiputkiin, sahköjohtoihin ja kantaviin seiniin (statiikka).

Vedä pistoke irti pistorasiasta ennen saatöjen, muutostöiden tai huoltotöiden suorittamista.

Vaurioitunut tai halkeillut lisakahva on vaihettava uuteen. Alä kayta konetta, Jonka lisakahva on rikki.

Vaurioitunut tai halkeillut suojus on vaihettava uuteen. Alä kayta konetta, Jonka suojus on rikki.

Älä kytke konetta paälle, jos koneen osia tai suojalaitteita puuttuu tai ne ovat vialisia.

Koneet, joissa on pehmea kaynnistys (tunnus "WE..." typpimerkinnass): Jos kone kihtyy hyvin nopeasti enimmäskierrosluuun kaynnistyksen yhteydessa, koneessa on elektroniikkavika. Talloin muut turvallisuuteen liittyvat elektroniikkatoiminnot eivat ole enaa kaytettavissa. Korjauta kone valittomasti (katso luku 12.).

Kiinnitä pienet työkappaleet kiinni. Kiristä ne esim. ruuvipenkkiin.

Kun laippa-asennettuja laikkoja kaytetaan kahteen tarkoitukseen (yhdistetty hioma- ja katkaisuhiomalaikka), saa kaytttaa ainoastaan seuraavia suojustyyppej: typpi A, typpi C. Katso luku 11.

Käytä oikeaa suojusta:

Vääränlainen suojus voi johtaa hallinnan
menetyksen ja aiheuttaavakavia loukkaantumisia.
Esimerkkejá vääränlaisesta käytostå:

• tyypin A suojusta kayttäessä sivuhionnassa suojus ja tyokappale voivat hairitä toisiaan, mika johtaa riittamattomän hallintaan.
• tyypin B suojusta käyttaessa katkaisuhionctaan yhdistettyjen katkaisulaikkojen kanssa aiheutuu suurempi riski altistua ulos lentävillekipinoille ja hionnasta aiheutuville hiukkasille sekahiomalaikasta irtoaville osille, jos hiomalaikka rikkoutuu.
• tyypin A, B, C suojusta käyttaessa katkaisu- tai sivuhiontaan betonissa tai muurissa aiheutuu suurempi polyrajahdyksen riski sekä seurauktena hallinnan menetys takaiskulla.
• tyypin A, B, C suojusta käyttaessä lautasharjan kanssa, joka on sallittua paksumpi, teraslangat voivat osua suojukseen, mikä voi aiheuttaa teraslangkojen katkeamisen.
  Käytä aina käytötarvikkeelle sopivaa suojusta. Katso luku 11.

Polyrasituksen vahentäminen:

VAROITUS - Jotkut polyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut tyot voi aiheuttaa, sisaltavat kemikaaleja, joiden tiedetaan aiheuttavan syopaa, syntymavikoja tai muita lisäantymiskykyn liittyvä haittoja. Esimerkkejä naista kemikaaleista ovat:

• lyijy lyijya sisaltavista maaleista
  -mineraalipoly tiilista, sementista tai muista muuratuista rakenteista

• arseeni ja kromi kemialisesti käsitetlysta puusta. Altistumisesi naille vaaratekijöille riippuu siita, kuinka usein suoritat tamantapaisia toitä. Näden kemikaalien aiheuttaman altistumisen vähentämiseksi: työskelehyvin ilmastoiduilla alueilla ja käytä hyväksytjä suojavarusteita, esim. töihin tarkoitettuja polymaskeja, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden polyjen ainesosia, kuten joitakin puutyypppejä (tammen tai pyökin polyä), metaalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reactiot, hengitystiesairaudet. Alä anna polyn päästä elimistöön.

Ota huomioon myos materiaaleja, henkiloitä, kayttokohdetta ja kayttopaikkaa ohjeet ja kansalliset märäykset (esim. tyosuojelumaaraykset, havittaminen).

Keräa hiukkaset niiden muodostumispaikassa, alä levita niitta ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia lisavarusteita. Nain vähennat ymparistöön hallitsemattomasti leviävien hiukkasten märäa.

Käytä sopivaa polynimuria.

Vahenna polyn muodostumista seuraavasti:
- Alä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseasi, lahella olevia henkilöitä tai keräantynytta polyä pain.
- Käytä imuria ja/tai ilmanpuhdistinta.
-Tuuleta tyopiste hyvin ja pidä puhtaana imuroimalla. Lakaisemin tai puhaltaminen levittää polyä.
- Imuroi tai pese suojavaatteet. Alä puhalla, pudista tai harjaa niitä.

5. Yleiskuva

Katso sivua 2.

1 Quick-kiristymutteri *
2 Tukilaippa *
3 Kara
4 W A....: Autobalancer-tukilaippa (ei voida irrottaa)
5 Karan lukitusnuppi
6 Elektronikan signaalinäytö *
7 K a h va
8 Salpa (estäa tahattoman paälle kytkemisen, tarv. jatkuvaan käyttoän)
9 Painokytkin (kytkee koneen paalle ja pois)
0 Nuppi (pääkahvan käntämiseen)
1 Pääkahva
2 Lisakahva / tärinävaimennuksella varustettu lisakahva
3 Suojus
4 Kirstystmutteri
5 Tappiavain
6 Puristuslukitsin (tyokaluitta tehtavaan suojuksen saatoo)
7 Ruuvi (puristuslukitsimen kiristysvoiman sātöön)

• riippuu varustuksesta / ei kuulu toimituksen sisältöön

6. Kayttoönotto 7. Hiomalaikan kiinnitys

Varmista ennen käytöönottoa, etta
konekilvessä ilmoitettu verkkojännite ja
verkkotaajus vastaavat paikallisen sahköverkon
arvoja.

Kytke aina ensin eteen FI-suojakytkin (RCD), Jonka maks. Iaukeamisvirta on 30mA

Käytä ainoastaan jatkojohtoa, jonka vahimmäishalkaisija on 1,5 mm². Jatkojohdon on vastattava koneen tehonotto (vrt. teknisit tiedot). Johtovyyhtä käytettaessä kelaa joht oina kokonaan auki.

6.1 Lisakahvan kiinnitys

Työskentele vain silloin, kun lisäkahva (12) on paikallaan! Ruuvaa lisäkahva kasin pitävästi kiinni vasempaan, keskimmäiseen tai oikeaan kierrereikään (tarpeen mukaan).

6.2 Suojuksen kiinnitys

Ennen käytöönotto: Kiinnitä suojus.

Käytä turvallisuussyistä vain kyseiselle käytötarvikkeelle tarkoitettua suojusta!

Vääränlainen suojus voi johtaa hallinnan
menetyksen ja aiheuttaavakavia loukkaantumisia.
Katso myös luku 11. Lisātarvikkeet!

Katso sivu 2, kuva F.

• Avaa puristuslukitsin (16). Aseta suojus (13) naytetyssa asennossa paikalleen.
• Kännä suojsta siten, etta suljettu puoli osoittaa kayttäjaa kohti.
• Sulje puristuslukitsin.
• Mikäli tarpeen, lisää puristuslukitsimen puristusvoimaa kirstämälla ruuvia (17) (kun puristuslukitsin on auki).

Käytä vain sellaisia
käytövarusteita, jotka
ulkonevat vähintään 3,4 mm
verran suojuksesta.

6.3 Käntyvä pääkahva

Aloita työskently vasta sitten, kun pääkahva (11) on lukittunut pitävästi paikalleen.

Katso sivu 2, kuva C.

• Paina nuppi (10) sisään.
• Sitten pääkahvaa (11) voidaan käntäa molempiin suuntiin 90^ verran ja lukita paikalleen.
• Tarkasta pitävä kiinnitys: Pääkahvan (11) on oltava lukittunut paikalleen niin, etta sitä ei pysty käantämään.

6.4 Verkkoliitäntä

Verkkovirtapistorasioiden suojauksen on oltava toteutetu hitailla sulakkeilla tai johtosuojaktykimillä.

Koneet, joden typpimerkinnässä on "WE...": (Integroitu automaattinen käynnistysvirran rajoitus (pehmeä käynnistys).) Verkkovirtapistorasioiden suojaus on mahdollista myös nopeilla sulakkeilla tai johtosuojakytkimillä.

Ennen kaikkia varustustoimenpiteita: Irrota verkkopistoke pistorasiasta. Koneen on oltava pois pälä ja karan on oltava tysin pysahtynyt.

Käytä katkaisulaikkojen kanssa tehtävissä toissä turvallisuussyistä

katkaisulaikkasuojusta (ks. luku 11. Lisavarusteet).

7.1 Lukitse kara

Paina karan lukitusnuppi (5) sisään vain silloin, kun kara on liikkumatta paikallaan.

• Paina karan lukitusnappia (5) sisään ja käännä karaa (3) käsin, kunnes tunnet selvästi karan lukitusnapin lukkiutuvan.

7.2 Hiomalaikan asennus

Katso sivu 2, kuva D.

Koneet, joissa on merkintä W 2..., WE 2....

• Aseta tukilaippa (2) karalle. Se on oikein paikallaan, kun sitä ei voi enää pyörittä karan päälä.
• Laita hiomalaiikka, kuten kuvassa D on naytety, tukilaipalle (2). Hiomalaikan on oltava tasaisesti tukilaipalla.

Koneet, joissa on merkintä W...A 2....

Autobalancer-tukilaippa (4) on kiinnitety kiinteasti karaan. Siina ei tarvita, toisin kuin muissa kulmahiomakoneissa on tavallista, irrotettavaa tukilaippaa.
Autobalancer-tukilaipan (4) vastinpintojen, hiomalaikan ja Quick-kiristysmutterin (1) tai kiristysmutterin (14) on oltava puhtaita. Puhdistarvatittaessa.
- Aseta hiomalaikka Autobalancer-tukilaipalle (4). Hiomalaikan on oltava tasaisesti Autobalancertukilaipalla.

7.3 Quick-kiristysmutterin kiinnitys/avaus (varustelukohtainen)

Quick-kiristysmutterin (1) kiinnitys:

Jos käytövaruste on kiinnityskohdaltaan yli 8 mm vahvuinen, Quick-kiristysmutteria ei saa käytta! Käytä siinä tapauksessa kiristysmutteria (14) tappiavaimen (15) avulla.
Käytä ainoastaan moitteetonta ja vauriotonta Quick-kiristysmutteria: Nuolen on osoitettavaulkorenkaassa olevaan syvennykseen (katso kuva, sivu 2).

Lukitse kara (ks. luku 7.1).
- Aseta Quick-kiristysmutteri (1) karalle (3). Katso kuva sivulla 2.
- Kirista Quick-kirstystymutteri kasin myotapäivän.
- Kirista Quick-kiristysmutteri kaantamalla hiomalaikkaa voimakkaasti myotapaivän.

Koneissa, joiden merkintä on W...B..., tuntuu viimeisten 180^ asteen aikana suurempi vastus.

Quick-kiristysmutterin (1) avaus:

SUOMlfi

Lukitse kara (ks. luku 7.1).
- Ruuvaa Quick-kiristysmutteri (1) vastapäivään irti.

7.4 Kiristysmutterin kiinnitys/avaus (varustelukohtainen)

Kiristysmutterin (14) kiinnitys:

Kiristysmutterin puolet ovat keskenaan erilaisia.

Ruvaa kirstysmutteri karalle seuraavalla tavalla:

Katso sivu 2, kuva E.

-A) Ohuet hiomalaikat:

Kiristysmutterin olake (14) on ylospain, jotta ohut hiomalaikka voidaan kiinnitttaruvalisesti.

B) Paksut hiomalaikat:

Kiristysmutterin olake (14) on alaspain, jotta kirstysmutteri voidaan kiinnitttaruvalisesti karaan.

Lukitse kara. Kirista kiristysmutteri (14) tappiavaimella (15) myotapaivaaan.

Koneissa, joiden merkintä on W...B..., tuntuu viimeisten 180^ asteen aikana suurempi vastus.

Kirstysmutterin avaus:

• Lukitse kara (ks. luku 7.1). Ruuvaa kiristysmutteri (14) irti tappiavaimella (15) vastapäivään.

8. Kaytto

8.1 Päalle-/poiskytkeminen

Ohjaa konetta aina molemmin käsin.

Kytke kone ensin paallee ja vie vasta sitten kayttovaruste tyokappaleelle.

Està tahaton käynnistyminen: Kytke kone ainat
pois paälta, jos vedat pistokkeen irti
trasiasta tai jos sahköt ovat katkenneet.

Jatkuvassa kytkennässä kone kay edelleen, vaikka se paasisi riistaytymän käsista. Siitta

systä koneesta on aina pidettvä kiinni siihen tarkoitetuista kahvoista, otettava tukeva asento ja työskenneltvä keskittyneesti.

Välta, etta kone pollyttäa tai imee polyä tai lastuja. Kun kytket koneen pois paälta, laske

kone kädestävi vasta sitten, kun koneen moottori on tāysin pysahtynyt.

Katso sivu 2, kuva A.

Hetkellinen paalkeytkenta:

Päällekytkentä: Työnnä salpa (8) nuolen suuntaan ja paina sitten painokytkintä (9).

Kytkeminen pois pälä: Vapauta painokytkin (9).

Jatkuva kytkentä (riippuu varustuksesta):

Paalkeytkenta: Tyonnä salpa (8) nuolen suuntaan ja paina sitten painokytkintä (9) ja pidä sitä painettuna. Sitten kone on kytketty toimintaan. Tyonnä sitten salpa (8) toisen kerran nuolen suuntaan, jolloin painokytkin (9) lukittuu (jatkuva kyktenta).

Poiskytkenta: Paina painokytkintä (9) ja vapauta se.

Koneet tunnuksella W...B:

Momenttikytkentä (varotoiminnolla)

Katso sivu 2, kuva B.

Päällekytkeminen: Työnnä painokytkin (9) ensin eteen ja sen jälkeen työnnä painokytkin (9) ylös.

Poiskytkeminen: Vapauta painokytkin (9).

8.2 Työohjeet

Hionta:

Paina konetta kevyesti ja liikuta sitä pinnalla edestakaisin, jotta tyokappaleen pinta ei kuumene liikaa.

Rouhintahionta: Hyvän työtuloksen saavuttamiseksi työskentele 30 - 40^ asetuskulmalla.

Katkaisuhionta:

Työskentele katkaisuhionnassa aina
vastasuuntaan (ks. kuva). Muuten
kone voi kimmahtaa
hallitsemattomasti pois
leikkausurasta. Työskentele

rauhallisella, tyostettavalle materiaalille sopivalla etenemisvauhdilla. Alä kallista, paina tai heiluta konetta.

Hiekkapaperihionta:

Paina konetta kevyesti ja liikuta sitä pinnalla edestakaisin, jotta tyokappaleen pinta ei kuumene liikaa.

Terasharjoilla työskently:

Paina konetta kevysti.

9. Puhdistus

Työskenneltäessä hiukkasia voi kertyä sahkötyokalun sisälle. Se heikentäa sahkötyokalun jäähdytstä. Johtavat kerrostumat voivat heikentäa sahkötyokalun suojaeristystä ja aiheuttaa sahkövaaroja.

Imuroi sahkötyokalun etu- ja takapuolella olevat tuuletusraot saannollisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sahkötyokalu ensin virtalähteestä ja käytä suojalaseja ja sopivaa hengityksensuojainta. Varmista, etta ulos puhallettaessa huolehditaan asianmukaisesta imusta.

Kahvan (10) säätö painike: Imuroi painike toisinaan tai puhalla puhtaaksi kuivalla imalla (kahvan paretussa asennossa ja kaikissa 3 asennossa). Irrota sahkolaite ensin energiansaannista ja käytä suojalaseja ja hengityksensuojainta.

10. Häiriöiden poisto

Koneet, joiden typpimerkinnässä on "WE...":

• Ylikuormitussuoja: Elektroniikan signaalinäytö (6) palaa ja kuormituskirrosluku alenee VOIMAKKAASTI. Moottorin lampötila on liian korkea! Anna koneen käydä kuormittamattomana, kunnes kone on jäähtnyt ja elektroniikan signaalinäytö sammuu.

Ylikuormitussuoja: Elektroniikan signaalinaytto (6) palaa ja kuormituskierosluku alenee HIEMAN.

Konetta ylikuormitetaan. Työskentele edelleen pienemmällä kuormituksella, kunnes elektroniikan signaalinayttö sammuu.

• Elektroninen turvakatkaisu: Elektroniikan signaalinäytössä (6) palaa valo ja kone SAMMUI automaattisesti. Jos virran voimakkuus kasvaa liian nopeasti (mikä voitapahtua esim. äkillisen juniutumisen tai takaiskun johdosta), koneen toiminta katkeaa. Kytke kone pois paälta painokytkimellä (9). Kytke kone sen jälkee jalleen pälle ja työskentele normalaisti edelleen. Välta koneen jumittumista. Katso luku 4.2.
• Uudelleenkäynnistyesto: Elektroniikan signalinäytö (6) VILKKUU ja kone ei käynnisty. Uudelleenkäynnistyesto on lauennut toimintaan. Kun paällekyktyn koneen verkkopistoke kytketään virtalähteeseen tai sähköt palaavat sahkökatkoksen jälkeen, kone ei käynnisty. Kytke kone pois paälta ja sen jälkeen takaisin paälle.
• Kone kihtyy päälekyktkettäessä erittäin nopeasti maksiminopeuteen, ts. automaattinen käynnistysvirran rajoitus (pehmeä käynnistys) ei toimi. Koneen elektroniikassa on vika, ja muutkaan turvallisuuteen liittyvät elektroniikkatoiminnot eivät ole enäkaytettävissä. Korjauta kone valittomästi (katso luku 12.).

• Käynnistystem yhteydessä jannite voi laskea tilapäisesti. Epasuotuisissa verkko-olosuheissa verkon muissa laitteissa saattaa esiintyä hairiöita. Hairiöita ei esiinny, mikäli impedanssi on alle 0,2 ohmia.

11. Lisävarusteet

Käytä ainoastaan alkuperäisiä Metabolisātarvikkeita.

Käytä vain sellaisia lisātarvikkeita, jotka tāyttāvāt
tassa kāyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.

Kiinnitta lisātarvikkeet pitavästi paikoilleen. Kun konetta kaytetaan pitimen kanssa: Kiinnitta kone pitavästi paikalleen. Hallinnan menetsy voi johtaa loukkaantumisiin.

Katso sivua 4.

Käytä aina työtehtävalle sopivaa käytötarviketta ja maärattyä suojusta. Katso sivu 5. (Kuvat ovat esimerkillisia).

Työtehtäva:

1=hionta pinnalla
2 = katkaisuhionta
3 = reikaporaus
4 = teräsharjaus
5 = hiekkapaperihionta

Käytötarvikkeet:

1.1 = karkea hiomalaikka
1.2 = kuppilaikka (keraaminen)

2.1 = katkaisulaikka "metalli"
2.2 = katkaisulaikka "muuri/betoni"
2.3 = timanttikatkaisulaikka "muuri/betoni"
2.4 = katkaisulaikka kahteen tarkoitukseen (yhdistetty hioma- ja katkaisuhiomalaikka)
3.1 = timanttiporanterat
4.1 = pyöröharja
4.2 = poraharja
5.1 = lamellihiomalautanen
5.2 = biomalautanen biomapapereille

märätty suojus:

Tyyppi A =-katkaisusuojus

Typpi B = suojus hiontaan

Typpi C = suojus hiontaan ja katkaisuun (yhdistelma)

Typpi D = suojus kuppilaikalle

Tyyppi F = imusuojus katkaisuhiontaan

Muita lisātarvikkeita: (katso myös www.metabo.com)

A Metallikatkaisujalusta

B Kiristysmutteri (14)

C Quick-kiristysmutteri (1)

Lisātietoja kaikista lisātarvikkeista, katso www.metabo.com tai paäluettelo.

12. Korjaus

Sahkötyokalujen korjaustöita saavat suorittaa ainoastaan sahköalan ammattilaiset!

Vialissen verkkoliitäntäjohdon saa vaihtaa ainoastaan erityiseen, alkuperäseen Metabon verkkoliitäntäjohtoon, joka on saatavilla Metabon huollosta.

Koneissa, joiden merkintä on W...B..., on myös jarrupalat vaihdettava hiiliparin vaihdon yhteydessä.

Jos Metabo-sahkötyokalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit hakea osoitteesta www.metabo.com.

13. Ympäristönsuojelu

Muodostuva poly voi sisältaa Haitallisia aineita: havitta asianmukaisesti.

Noudata käytösta poistettujen koneiden, pakkausten ja lisavarusteiden havittämista ja kierratysta koskevia kansallisia maärayksiä.

Vain EU-maille: Alä havitta sahkötyokaluja kotitalousjatteiden mukana! Kaytosta poistetuja sahkö- ja elektroniikkalaitteita koskevassa EU-direktiivissä 2012/19/EU ja maakohtaisissa lakimärayksissä on saadetty, etta kaytostaa pointetut sahkötyokalut on kerattäva erikseen talteen ja toimitettava ympäristöa saastävään kierrätkyseen.

14. Tekniset tiedot

Silytyksiä sivulla 3 oleville tiedoille. Pidämme oikeuden suorittaa tekisen kehityksen vaatimia muutoksia.

D_ =kayttovarusteen suurin salittu halkaisija tmax,1 =kayttovarusteen suurin salittu vahvuus kiinnityskohdassa, kun kaytetaan kiristysmutteria (14)

t_max,2 =kayttovarusteen suurin sallittu vahvuus kiinnityskohdassa, kun kaytetaan Quick-kiristysmutteria (1)

t_max,3 = rouhintalaikka/katkaisulaikka: kayttovarusteen suurin salittu vahvuus

t_,4 = lautasharjan suurin salittu vahvuus M = karan kierteet

I =hiomakaran pituus

n_0 =kierrosluku kuormittamatta (huippukierrosluku)

m = paino ilman verkkjoho'toa

Mittausarvot ilmoitettu EN 60745 mukaan.

Sujoausluokan II kone

Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päastöarvot

Nämä arvot mahdollistavat sahkötyokalun
päästöjen arvioimisen ja erilaisten sahkötyokalujen
keskinäisen vertailun. Kulloisistakin
käyttoolosuheista, sahkötyokalun kunnosta tai
käyttovarusteesta riippuen todellinen kuormitus voi
olla kyseisiä arvoja suurempi tai pienempi. Huomioi
arvioinnissa työtaut ja vähäsemman
kuormituksen jaksot. Määritänama tekijat
huomioiden arvioitjen arvojen perusteella
käytäjan suojaamiseen vaadittavat toimenpiteet.

Ohuiden peltien tai muiden helposti tärisevien, laaja-alaisten tyokappaleiden hiominen voi johtaa huomattavasti korkeampaan kokonaismelupäastroon (jopa 15 dB) kuin ilmoitetut melupäastroarvot. Kyseisten tyokappaleiden aanisateily tulisi esta mahdollisuuksien mukaan sopivilla toimenpiteill, kuten painavien, joustavien vaimennuspatjojen kiinnittamisella. Myos melukuormituksen riskin arvointi sekä sopivan kuulosuojaimen valinta on huomioitava suuremmalla melupäastolla.

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma) mitattu EN 60745 mukaisesti:

a_h,SG = varahptyln sateilyarvo (pintahionta)

a_h,DS = varahtelynsateilyarvo (hionta hiomalautasella)

K_h,SG / DS = epavarmuus (varahtely)

Tyypillinen A-painotettu aanitaso:

Käytä kuulonsuojaimia!

4.2 1huhupn/htuhupuunm h uifunufiqpum6 hpuhufiqfip

2unuhnpnup/htunhupuwrwnuwguinl khpunulnqnpdh, hguyuhg tqunnn nhnquwhunwlnlp, hnppn uunuulp, unquualip l uji, quunlln ppuugnlfoguufuupunhuunl npilni, nllnlhlunkwufn: nllp, loguunpplpnuunl qupunndn qnpdh lunpnl qufqH Upnntfni, wutpuhulyh l tluynpwqnpshfupwquguiw qptwihwupuW gunnu qnpifh upmnyupgh hmwwu mnnnpjup:
gpt ophw hnlwulunuip yulnd dewuhnnn gynpht 2
wqte wihui, swnp nld nuid t gwhuwmpwnunudf t 2
lu uwwu uwnu npn t qnpuyk l qund hbnhpumdni
mmnght: zhlwulmnuu np cwpduhntc uhnqnpnn
nnpnpuup du hwlunu h wulud wqpluwhuufu hnni
uwlunwuh unn jutghn nnnnpjnh: Uju nuknf u
hnwlunwuhgtp uwnn ngt: G uwnuL

2lanhpuludnup1,1hnpulufq qnpdhfh uuwu lqu ny
upnphluhui hpuunufw npjnf 2lanhpuludnhg
huptih jumunh kununpbl n unnph gwhpuqplwd
guuqqnculhuifngnnnffkip:
w) Ohin pntf kIhunpuuluf qnpdhp, aIp alnflpni
mupuipplpI plpf uH npuh lqupuauuf
nhwnptl hunhpUwH mHb: bP unLk, oqnlbf
puugngh pufihlg, nputuq utihmuH h wpuq
nnunmi duunumu wunhmJf unuItluq
himpunnp dppuhulnmpuui, hknhumpd
nhwnpnuuwlmpuH h wpuq npawqufmu: npshp
hppmmu npuunu uppuuuTuL pundhwhg h hnhpUwH
duumu, bP heunuTuL qmupeh2 ngmmnnuGpH:
p) 02 uuufn u' uunutgptf atnffu ununuuhuunwhhup6: 2kunmpuudduumhuulumnuuuhuupnn huyl atp atnf h uimut m6
q) uhuuufbf wihpuudtcun uwwdnipnig uwpflg, npuulgh hluhupuluhd uupuuuumnl lllpuluuf qupdhfu atq sluupnnwug nghsl: 2luhupnuomduin muf kIhlupluuh qupdhfhp uqkluuulmuufu uhnuiuunl huunjnhphghluwnu nnnpjdp
n) U.gjgwhj, uip dmjtph h gdmwnu hju
hunludf pnui uclunhf unuiu k qunyc:
hmuwhtf ulwunulfitph, junqwugltph dculm n
fumnuummuunudfh glungunihgh hn lknunih ilg
juptng: U.gjtm gwhj hunlwditph, ump dmjtph
dcmlsm dhunfinh, hmnpnnununul mwnu uip t.
unuhu, uuhu t uulni nuqiq: pum hknucufn qnpdh
quuninl, uflqunuupu1h u nnuyunl h blunhpudnlu
t)Φmju hupitlu hudwip h oquwqnpdt cfpuwjunlp ungnhu,10u-hg wulh fuwnl wunmtl npnn uhnunl/umpan uynp lund ununufiunlp uongh unj: Uauqdpffilpp huuiu L uunuyugunlc hunhpuiu d quu mglummpbI qnnGn

4.3 Ujmuuqnpuf hnnnul gnuuufip hnhuiuf l npufuuf meunuufifiph duufuufiuh.

m) Oqumnpdtf pugunumnnt dt kltlupnlqnf qnpdh huiuip fuiuunlulud h puuunpuidh uunuunuhigb huiuunlulunwhgtp h uunuunwhunnuhgh huiuunmmunuuf qucunmuify quumjuf: 2nquuuupflpp, npnf fuiuunlulud ylu unljuq nqdhfh huiuup, luupn lpuug/uyucunuufd uul qnpdh fdpw l ququqnp hkl
p) npugud hquululunulfulpp uinf I, guml.gil.
uqfutu, nqutbqh ulwunwhh hnnn uhtptup 6wn
uucunuqih uunjufih muh: Uuw unqunpud
uwlunwhl, tpp dwnnp npu t adn wunwih
uunjufgh, puiduuluiusuuh uucunuufud sL:
q) uucunuufiuy uunjufupukf t mnp uipugih kldmpulug uupfhg h mmuulhmuqmyg muuuhnulnpjum huunup myuulpkuqpalh, npukaqh hnulmullunulh shuif fulquqngfpnnunplh hunludkplw/nnpuu uunjufig: uucunuufiy uunjufup uuncuuufinl oqnuqnpdngh dewuln qnph, Gwuwuuwnpuuwwdh phtnpgphg, hkwuwuuwnuwht hn uunwhulwih hmuig, qydtphg, npnglg hauqnnuupn npn n Hecumppn pughlb h mll hmpnnnp nnmgqgephg:
n) 2nhwulwunwulfitpp huptih oqwnqnpdt alhuyi npuug huiup gwhumukulud gynplph huiup hhpunud pfququunfipn: Fiyuk opphiui. bppf oqnuqnfd lnpnn ulqununl, tipu lnqujhghuup hnlp uucwhunuifilp huiup: ynpnn ulwnuwgtg wunntuulg tgl npnn dswpnclp

huiuui, liupiuui huiuip: uunn uunuulh cih hpuunnp n dh hnujghg pnpdpwip npnnl hnupuulunuulhpp:

l) U'hem oqnuqnpd.f yliuulud ulqih2 ligucnppujh
hugnn' hunpnd hnmuulumnuuH
huiuunumuuluf uuhh h dh: 2uuuunuunu u
lgwnppujh duugnup uuwahnmd ULJUNUWU H wunlp
nhpL h glwqtgimulwhnwnwh hnnpukm Jwnfqi: npnn
ulwunulGph lgucnppu hupnn L muppll
hnluulwunulghlph lgucnpphg:
q) Uh oqwnqnpdtf npwnwunwhnl wltih dtg qnpdhflphgh hhi uluunululilp: Ulllhl.
unpuuuswchnl] l.l. qnpdhflph huiup fuiowunluu uol uuiunulglpp uunnunglph wllh fhy fuuulh qnpdhflph hnup t b g uunununwodg wblh npw qunungbufu
nufm lwh unnnjngbpl wblp pumd fuwwhnl qnpdfn
oqunqnepdlgmpnntgpnpht:
t) bplwhf fucwulmpjug ulunwnuHgtp
oqnuqnpolhu ifcn oqnuqnpolaf mjuI qunupn
qndpnlpjufhuiup huiuunuunuunu uueunuufhy
kuumphus: Uuml qumcunqufh2 huiumphsh oqumnpdntu
luwnk syuwhnlb huwunwunuwu wuocunwunpJnIh
hmqlggtL nipgudfgtpI:

4.4 U. fui muuqnupjufi puugnighy gnuagulifil.p lmpufi hnuiuucuunmuffilp uumuplu.

w) knnunhtf knpnn ulnwnwh mqbtwnwhmng h ih hhpuntf yuhbg ukluknuf nd: Uh uplf cum npnpuulafk: Ynpnn ulnunwh qkpdmugpumtnup ppuapugfinl plfdnluupquluduufd uunuq, ubg@bghtbnun6fnhbnwpmhbnhmpuohhph uunmmh hnunpumh hnunmwhpnip:
p) 9qniie afiugl f uunuuln uludunulh nduuhi h
lanuuhjhuumuludilphg: bpl qnpnn uluidunulip
hmugmufb abquihg, npnlf mwnwnpuununmdf h sb,
ununlln uluununlq npdhfp mnppn t hn hmpmldt dp
mnnpnpjnuip:
q) bpt. luipnn ulmuunulip nuad l huid piinhuunud If mcunmmuif, mguunlbf k qnpdhf, uquhl f u6hghu ulpumunulp syuunph uumtt: bpplf ah npalf quunnlnn npnnn ulununulhp uwhl k npulwdfhg, huulpanuul ngufnuht btuhupudmud utgh lmgtfim: Funlf l iipugpf alquununulh nlln quunhuap:
n) Uh uhuqulf qnpdhfu, ugh ulquumunu hu wufiun fuiwununununununludflig: Uquutf, ufi h qunn uupf uulh uunl bhp uwpdtf uwnpmpjup, npuhg hknu uhuji cuspucuulhf lupuwdfp: Uuwr uunuulp uppnn k nll, ufgunl ng tunuug hn uhnupudm unuuggl:
i) Uupugptf uwlunn uulp, tld yunuh nlanuflip
lud ud unudmmu h uunfinnnbhtunhmpudmuf
luifuvupqllpn huiup: U1.8
fiuuvuumpuuuunudffilp, nlanuflip hupnn li f dnllk
utwhufuf fuch mqgtgmpjuni umh:
Uwunquunpuunuudf,pknunp wihpdjcn k wupugb1 bphn hnquhg' npquudf dwhgh h qph hnudgfpnn:
q) UnnuI qnue kunf uunlph ily qquufilph>
puuguf duufufih wui wupmpjunp jephwni
huunudgth htn: Ulquunulip wnpn k npwduwuwu
hwngut qmq, gph mnuuulwwmu6, tluwumwugwptp
qmwl mnuuupgph, [H2Lmmuug] htmhmpmdn:
k) Uh lumnptf np npuudffip: npnn nquunulh qbpwuppuyninu pnpugwnl t pfwnu h uqteunlqwn g unmig, bpgh6ephtnhunngfn hknunmp

blnhuipwsh h uuiunuulh hnpuufu huuiuuiuuiuup, hspu wnpn k huqglg1 np gwuulsfgh:

4.5 U. fuiuufiqnupjufi puugnighy gugnufilp huiqupunl hnliu wucwwuGffip kumwptluu.

w) Oqnuuqnptf uhuji hcuun yuhuh hnkuulguunwhitp hhtubtf hnluuupfh yunutphg ktppmn wpuwnnngh gugmufkphi:

2n|wulwunuwulfn, npf hblwupwugnpuu uufu,
wnn ta[wwuudfghp qunun un nunwu, huyu uwh
hnuuulwunwh [mu]m/nuu6, nuiu mu wu L.
qnf hbnhmpuomnnmgwgbl:

4.6 Uglunuufiqnlpjuf humnnl gnignufit p kpluph [onquufuihglpim uumnnffifp dmufiuh.

w) F gimn mgtgf, np jnuqunfihg pinnghuh
undnpumhug oqnunpduu duunuul qnpgnud h
hpfg uqphilpp: Uh qdpunpupluulf [nqufinl]
puplpp/uaqphilpp syhgh nppu nd hpumalqnl:
hunqunfihg uqhpnn n fennunqunf uqwhg puu npnn h
hkunmpnupp qhgtlpumh hnqumnH qunfghppmhuugt
duch unu:
p) bpt gnuunutulw h gnuulw k uqncuumgls
quunjufih oqnuqnpo nui, hnunqilf, np lunqufiulh m
uucnunqus quunjufip shi nuynl hpup: Uukutwh h
Ingwah/pudwlwdu lunqufuigkgtpp utndwih
Igugnwnjumju ni [htbnwifnl qnpnn tG upunuwqsn]
iksmn]:

4.7 [puŋnɪg]h y uflu muiqniμjʊf gnuŋmɪdɪfp.

AHTUH-3AHt-Uhun hptf ummcunum612 mfiing:

tpfunmucnugihuulwifqumqIgpi

24HCU.3ANF.1111puluq qnshfnd mcunntu mj f cmmu npufb kmu atnfui:

Uh oqunqnpol.hnluiu wluunuufgltph huiup
guwnl uud uucunuuygh uuhuphy hnuulnpu
mommffgph dumfmu: ymuulmmu

mcunlhu，uufunufiqnpjnhqunfghpghkfdn oqnqapol1 npnn uulunulfulh hduup hannl fwhunluwudhwhupywnu

Ub oqnnmnpdft mffumnt lmpnn uhlmlnulfki, npnfg
ununufilph fuiip 10 n -h g uillh: _ML umpl] h. iuujg
puuguwwulupwunupwni] npduuuf uflnlfip:

Fwqwnckpn npnnn ulnnwnhhtph oqnwnnpndnpn pannp1h 1 huiu piuug niulnueud hil n kufnu

Upt uwhuGnui; h npdu8; hrhuqniiph hn, oquuqnbpf Lwwnh qshounhp:

Aunnpnppn qnpafil qnpdhfllph uupuquqilph
upwnpnngh gngnufkph: Nucunqutulqununlglpp
gupugh li nncig:

Umpf hkn oqunnpn nn qnp nffh npwhumnf h oqnuqnol [vuiuifnl], uwnuynnngh gignuufph huiuwwuuuuvu:

bppf zoqumnqdpk npnn hnmuulmnuuulh6pp
lquunnmclmuuug hnn htnuunhuufug mcjmmuuffghpn huunp:
2h npptl h npnn hnluwudwnuulgtpp kpuplt1 hnnujj6
6hcui6:

2u.3bftthy

Luvuunpuununudfp uanf l uipugulud h duyn uubhlng quinuqulud hih, ophui ulnulilph oqinlpuup: Utd nunLgph m Gwuwuunpuununudgfgepp uunf I huiuunuunuunluihuiuupu uiflu

p1uulunuulglpp, ququulglpp uupuguaucu Lk.
qnngh, wuu h/h/cuugnlh dujnp uulanf k nuhh
hnquwnuwwh hugh f dhjyph6: ZunnqubL np lH
lqupanpncup hauuunuwuunuunc u, ulquunuuh
uupnpuuh ywhh: hpundn uuludunuh uupnpuulp
utnf h uudunwunuwuwh h h uupnpulph: Hh
bhpmpmgh uwpmpuulh g hwmgufpsh mwh6
mtthpnpumgh huupnp uku 3, qmu 14. Stghmuu
pmpqip

hnphmipn uipnud uqwnpht hwwuunnuuunwug ununnud
h2whtnmgun/ogntuc uupf: U'pcn u[mgptf wquhnul
uufumnus uupf (RCD) uwwtmuqj6p 30 u|luwutp
hnuwuf unl: Gpk uupfh qpu qnpawupl k uinnwn
uquhnluyuunu uupf uqwnu1k, uquw ujutuf
k qufih luwfnh: Sku n9. uufpnul:

qI hmuIh oquunuqupol fumulmd, nI I npun npnpnn qnpshf6k/HRquulquununuHgP:

qmu mc mnuuhtf, npuauh qnuuunp, gnuunmp uumnulhtp, tLthnpuulh umhp h npun apmukp (mmunl):

Uulufuq npdh qum qunnpnufbup 66, ulmunl/
Junqunh hntbI hui uunmuplnmi wumnuuftfke
Jmmuptlu hnif tthupunugnugnlf mph npugul
quppwhg:

fimuln qun fumw Lpugmghpnfumlpbiplmk qumphgim: QoqnnqnpshkL qnpshphtpnp npnfuiuud t:

fumud qun fumud uununuufu h uununuufu bfpumuk uununuufu: Qoquumqupdt L. qupdt pukunuufu uununuufu fhuunud t:

Uupfppgugil,lpuupfh npnc dwalp qud uucunquihhmpmpufghpumqumn6 qumnpf6 6:

u u n l u l q qnqunlqu n l g h u j n l uupf1p (anl1h uuluululululul9 unluu "WE...").bpl ahuugnaughlann uupfp wulghwuuqbu qnulnuu uunnnjuaqph unwnlkuqnju umuqmnpjumlpm, mupm nnlm t kIhqnufhlqjpuinh/ ulu: bllpnnpghuwhu maunuqpiufl hln huanquid uJ n l g h u l p puqulqnuuLg/Lg qnpns: Uchuanqun huaqglf uupfp qlpuupinpnqdu (Slu 9nlu 12.):

Udpugghl uufip nkanuIgpp: Op. UhtanuIhnnj dculnnp nkanuIgpp uunuulh y:

LgwnppwHbqpwH uipuWuWp uwhunuWfBp
oqnueepdnu bghh hguwnuWfBp hnup (huwUg)
huiu u npn uudunuHlp), uuuu npnn L.
oqnueepdll uwhfblnluu uuwH uucunuGh
lwhuphsfapp ukuuA, ukuuC:
Stpuad11.

huc/hunuunuunuowuucunuufuunuufu/ qunupn oqunqupdu.

UwU wucunuugh2 qumuphgh opunqnpduuHtunuGfnd nqpifl qumn 1 mglbpuuhnhg hnnm, gIy Ihmqbgih npdy fuiuudgulph: UwU lhpunudg ophguilg.

-nnnwhhghhwhduunwghA uhh uwwuughs lwhuphpq oquwnqnpdtlu wucunwghs lwhuphpL uoculny nwnll L qwnn b6 hnqwptl uwhg, hSb hugqtgmd t mmpuwp hulqnpp:
-fuqmckpm qumnununlglpm B uuhp umcunuph 1 qwhupoquwnnpntnukfnnudawfinu k uohkph wwwugwuf hqwuf wuwghg, gutu gwhn

uHh h npnpuu qkufn uHnq uGuh pIuapilpgh
Juwui I nJwqpp:

• fbnng fuwpt qunwn ynpnln lwnywhg hnqwnh hwnp A,B,C uucunmuuhi yununjuf/luwhumgh oqnunpokhu alduufnl, qnu n unusugudlc npu hknlueffnl] jlpuhulhnhpnuhrnupn
• pI oqunqnpnlf A, B, C uHuh qunuugh uunjuf/ hnuph s mhuqug hwn unununulh jnqufinlnd, mwn dwnunwupb np hmpn ng hysu maunqghs hnuphsf l nppl:
  Oqunqnpdf puugunwuku lhpwnlnn hnquulwnunwh/ qnpdh huuiuunnuuuv uue uueunuwgh quunjuf: Stpu dh 11.

Φnch mpuunmppupf fuiqgtm.

AHTUFAH-2nIqmpnpJ icwhu6, nnguug, hlnqun, hupununu H gumunun u wnuunuGf Gpduunwul unuuguud qnchGp qupnn tG uqnucgbl fuhhuunGp, npGf unuugunu t fuoghtq, pGuHg wpuunGp qutpunwnppnquulq qnGlghujh fumqiunuGp: UynukumfihlunuGp opgumgbtpig tG - qumnp umpun Gpuiu Gpchpn,

• unjnuhg, glutgughgl wJf fupt cuspuldfphg qnjugnnn nch,
  -fuunqucunqun6btpwupwudwhujugdghgnt（mput）h fpi:

qumnqp mmpkp mnnhunghum np hnhl hhpmd gpmhg, pl hfgfum lwhumlp f qnnmnpnfdgumnmn ucmmmnffkpp: Ujnfuhwnghph wqnbgmpjn gl qwqbgbln hwup mclmuf f umnupuud nghujgfpni, mchmmnffbph dmufnq annnuu qptf unmucmnff6p hmdup hmummud mncunughghmequm, opfhim cinn hnup quukln hauup hannnluuul

mfpmpptpmf gmb mygnpph pncbph, ophml npn qnnmghpph (qnnfin nih hufmpfimn ch), aannnghp h mupkaungh qnjugnn nchch: Uquunngn w hujnih bhuunnpjnlilphg luiipqih nkuulghuip, cnunghp h hduunnpjnlilp: Nwucunuulfd apupshup hnemgh hcnm mqtgmpyf6bphg:

2lankf alp lplpnlq npdpn ennp' dwhln qjnlph,
mglwluqwhg, hpiunuul uquwulh li quphdlppuplpn
hpuhwqglph (ophuul wwnuwif uguunwqqnL,
aingmlghp oqumwhmmpjmg mnggktp mJL):

Juulfff uugnchilppueumnnuifh qun nunj duculnuiu Jw npu, u puhf npuuf h uuppuhnhulph uupu wunukud u jyptpni d uunlncpuyuwhgwnjpp:

Zunnulwuvuunuufilphhudupoqnuqnpd.lf huiuwwuunubuigpuugghsqupuuquifpn:puu cinfph] uIhfhfhuuunpjuupuwhglghpqnjuwu6:

Oquunpofhunuauunuupuf qnelhunuf, qnncn hnauguf huipupuff:

Iwqgptf qncnunuwrnpjw uwnrwhp qwwnpbln] hknui gngnifllpp
-uh uwhluf upwnuapnln qncnt, uwwihhfilph hnufp alp lqud atp annuulwjfnu qunfdnn wduwif gpu, ghu ah nlltf onh hnuwifhp wudfquhncn quw uuwghgph ppu,
-oqunwqnp85f hunwuwuwwu wu g qncthunluf hupwupuufh/ qun on[qu]2,
- uwwu wpp opunhul1 hupinhuun dufpl oquwnqnpdtnl qnhl: Uylklp lud ylt huwlunlp, nchp pupopuggmi k:
-Phncklmnlf mufptbf Lmgtbf hwh qucunwqihh uwmnnl: QumrpfL hnquumnp 1kI, [mhtn] nunqfinkln]:

5. Cihhufinip filpuuqnpjnti

Sku 2:

1 Upuquutukqihdyuifil
2 21.guulununul
3h
4W...A...:Zuuiuunpulpenq hliuulpuulunuul/1gucnpp (shufui n)
51hulnunlwnl nfiu
61111111111111111111111111111
7 FnCuUq
8UpqIwuhh(yuunlunudugnuglguidpumuh uhwngufghuwhm|uupf/uun1）
9 [f^]w[g^]w[h^]w[f^]n[g^]n[h^]n([f^]w[g^]n/Ungwum)
10 4n6w1 (2n6w1mgl m6w1 qununbgw6 hnup)
11 2f6uul6 pfuunlq
12 Ipugmg|h_I pfwnl / I.pugnighpnfwhppnnmu guiuebgfin
13 mcmunugm12 qumnjg
14 Ueunu smgth
15 bqumn6m npwolg
16 Unqhunu (wnuug qupsh uucunwgl uunu wlp npnpptpn hnup)
17 qmmunu (UnaqqIhwhmu6h mnaqimmdp npquumukn hnm)

7.4 Ukuih uifihuupugnul/hufin (huulud uupfuhukuulg)

Utniuyuugl (14) uipugn.

Uulihduuulh21nqalppunnpplgUlqhyduuullp 1kpuunmuidl khpduuhluklu puj

Sku 2uLup E:

• U.) Fupulhnlmuuljumunulfilp.

Ppuguqh ppuul hnhuulunuulip uquuhnud npuggh, uqih2 uwhl h ngl (14) qth qtpl nhpfn l:

Utuunl jonqwihghitjuiuulnui.

Quunnpn nd qnpupli:

9. Uufpmui

Ucbuunuufh duuufuiq npdhf ilpuncu hupn nduwuln qnlp h uuuuHglip huiuufd: yunuwuud uuwuHlukp/chnb huuguuuWg uqqniu wupfh hndugu uhuuWupq hpu: Lthnpwhwnnpu uwwuHgph umuwumfp/hundwfp hupn l, puwuupwupw qnnl Llmpuuwupf dInuugu duuL kluuupuhupu uuuuugul:

lthnpwmuu npf huwlu uupptppuuupufpt, pnu np
mgtphg onn fuch hmpunnp qnnuulnd mufh[ukp qnn
ywnuufpl np onn: Udn duunuul uupnf gulluuuu
uysunlf l khpununugnngh lu nlpf qucinqutuy uing lu
unjum wunuwuufgh hnupg ununuulud cunuul: _ mufuufduunumuunhbfchounufc hununp

fn6n1h (10) npnpqptpuf qn6nh. nfnihu nppppup pwhunfhp f u sn np onn qbf (ln6whp uwnu [hwhm, hwhumw pnwhp npnp 3 npfpm): UJn dmufnul mnpf imnuut nu gumntf tthpuuugnngh l qtf uucunqih uing h mppk quncuqufn chunuul:

10. kunuugmufgph ytpugnui

Uupfph/dfnghglphwhgulguipuupunuulwe.

• 1pimpiipnpiipniipinipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipipip
  -9p#uupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnupnp
  -1hupnunjhi uquhnhhyuigumufi gphg huihupnunjhi wqunucwh qngghp (6) mwnunlmpnul k uupfp haffinpnjH Uc20sLAFU L: npuununuupwqnpuuuppuugufu uwpuquujnu (op. hufupuwr uqtpbwhuwuq lwwhtbnhwpuwdmug hnun) qnpdhf uiyumunl k: npohf uigunl qwnunp uigumunh9) uhuji: UJnchhlntnphg dhugl h vupnunlgl uwnunlfp: hnluwhf uqplwihulncilphg: Ssu pudh4.2.
  Lpnuqnpuupnug uucunuufmu.
  hllmpnuiuhi uqnuucufgh nugb (6) 0UfHv h luuupfp sh uucumnni: Ucbunl l, qpuqnupdudu wquluwhulduu fncilghw: bpt ahuugud uupfp wguunmd uingduu npnguwlg quhnuefuqplnuug npnc duwunwuh wig kIbunpuwnwulpwupnupu np luwqihmuk, uupfl uipnuqnpuupnmu: Umptu mgeumk h nuplig uught:
  Uhugfng hnn uupfn cun upnghunufi nnlqmglupnnpjuf qmmjnhp nnlqmglfuiu, wulffg wpuqnpiu uwhumh lq (whum qnpnphmu6 pflghm6) qpnma: Uau k tLthpnuhlfm jnuu, Lthpnuhlfmuu H uuaqnqnpjw hbn lquud wJl nGghuHg

qnpsu:Uihuuqun huiufi,f uupfp jlpuufnpnug (Slu 91n12).

qpuqupuunlifip 3-1 pummuuud mjuulilp hu,puuppju: buupuui l qnunui uui huiu uuu puupiuu uu guuunuui:

Dmax =oqunwqnpds[nn]ununununl]ununu|luqnun] unpuunwsum

tmax,1 =Ubnwghwnuwrwnwhwnuwl (14)oqnuqnpduuul

Taldrik- ja kaussharjade labimoo't voib vastusurvey ja tsentrifugaaljoudude mojul suureneda.

Tolmuga kokkupuute vahendamine:

-mineralne tolm muurikivide, tsemendi ja muude muurides kasutatavate materjalide seest ja

6.3 Pööratav pöhikäepide

Tasakaalustusseibi (4), lihvmisketta ja kiirkinnitusmutri (1) voi kinnitusmutri (14)

7.3 Kiirkinnitusmutri kinnitamine/ lahtikeeramine (olenevalt varustusest)

Kirkinnitusmutri (1) kinnitamine:

Kiirkinnitusmutri (1) lahtikeeramine:

Lukustage spindel (vaata peatukk 7.1).
- Keerake kiirkinnitusmutter (1) vastupaeva lahti.

7.4 Kinnitusmutri kinnitamine/lahtikeeramine (olenevalt varustusest)

Kinnitusmutri (14) kinnitamine:

Kinnitusmutri 2 poolt on erinevad. Keerake kinnitusmutter spindli peale jargnevalt:

A) Ohkuste lihvmisketaste puhul:

Kinnitusmutri lahtikeeramine:

Lukustage spindel (vaata peatukk 7.1).Keerake kinnitusmutter (14) kinnitusmutri votme (15) abil vastupäeva lahti.

8. Kasutamine

8.1 Sisse-/valjalulitamine

-Taaskäivituskaitse: elektroonikasignaali nait (6) VILGUB ja masin ei käivitu.

C Kiirkinnitusmutter (1)
