BRUKSANVISNING DS 200 Plus METABO

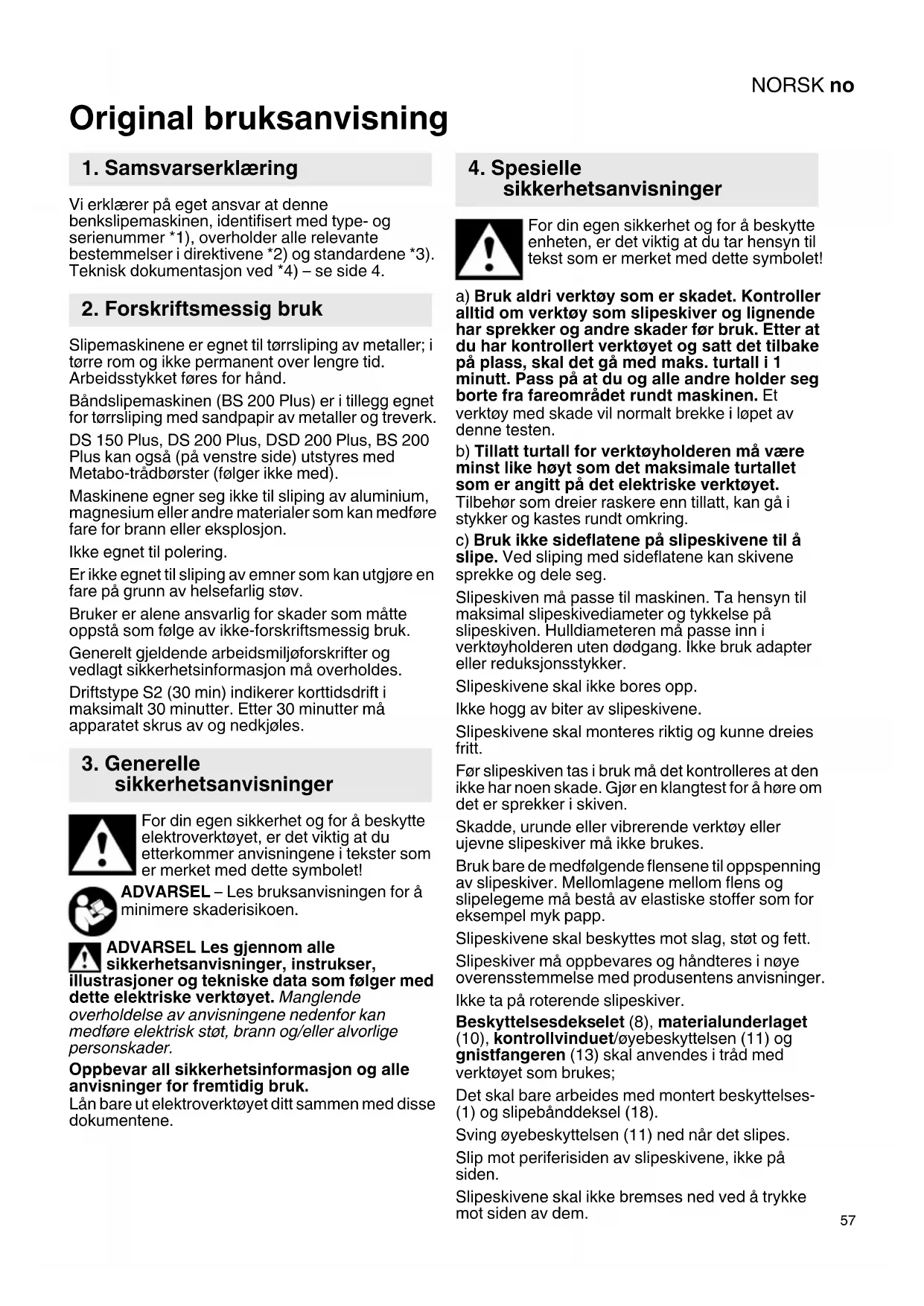

Original bruksanvisning Vi erklærer på eget ansvar at denne benkslipemaskinen, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 4. Slipemaskinene er egnet til tørrsliping av metaller; i tørre rom og ikke permanent over lengre tid. Arbeidsstykket føres for hånd. Båndslipemaskinen (BS 200 Plus) er i tillegg egnet for tørrsliping med sandpapir av metaller og treverk. DS 150 Plus, DS 200 Plus, DSD 200 Plus, BS 200 Plus kan også (på venstre side) utstyres med Metabo-trådbørster (følger ikke med). Maskinene egner seg ikke til sliping av aluminium, magnesium eller andre materialer som kan medføre fare for brann eller eksplosjon. Ikke egnet til polering. Er ikke egnet til sliping av emner som kan utgjøre en fare på grunn av helsefarlig støv. Bruker er alene ansvarlig for skader som måtte oppstå som følge av ikke-forskriftsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes. Driftstype S2 (30 min) indikerer korttidsdrift i maksimalt 30 minutter. Etter 30 minutter må apparatet skrus av og nedkjøles. For din egen sikkerhet og for å beskytte elektroverktøyet, er det viktig at du etterkommer anvisningene i tekster som er merket med dette symbolet! ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som følger med dette elektriske verktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. For din egen sikkerhet og for å beskytte enheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet! a) Bruk aldri verktøy som er skadet. Kontroller alltid om verktøy som slipeskiver og lignende har sprekker og andre skader før bruk. Etter at du har kontrollert verktøyet og satt det tilbake på plass, skal det gå med maks. turtall i 1 minutt. Pass på at du og alle andre holder seg borte fra fareområdet rundt maskinen. Et verktøy med skade vil normalt brekke i løpet av denne testen. b) Tillatt turtall for verktøyholderen må være minst like høyt som det maksimale turtallet som er angitt på det elektriske verktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring. c) Bruk ikke sideflatene på slipeskivene til å slipe. Ved sliping med sideflatene kan skivene sprekke og dele seg. Slipeskiven må passe til maskinen. Ta hensyn til maksimal slipeskivediameter og tykkelse på slipeskiven. Hulldiameteren må passe inn i verktøyholderen uten dødgang. Ikke bruk adapter eller reduksjonsstykker. Slipeskivene skal ikke bores opp. Ikke hogg av biter av slipeskivene. Slipeskivene skal monteres riktig og kunne dreies fritt. Før slipeskiven tas i bruk må det kontrolleres at den ikke har noen skade. Gjør en klangtest for å høre om det er sprekker i skiven. Skadde, urunde eller vibrerende verktøy eller ujevne slipeskiver må ikke brukes. Bruk bare de medfølgende flensene til oppspenning av slipeskiver. Mellomlagene mellom flens og slipelegeme må bestå av elastiske stoffer som for eksempel myk papp. Slipeskivene skal beskyttes mot slag, støt og fett. Slipeskiver må oppbevares og håndteres i nøye overensstemmelse med produsentens anvisninger. Ikke ta på roterende slipeskiver. Beskyttelsesdekselet (8), materialunderlaget (10), kontrollvinduet/øyebeskyttelsen (11) og gnistfangeren (13) skal anvendes i tråd med verktøyet som brukes; Det skal bare arbeides med montert beskyttelses- (1) og slipebånddeksel (18). Sving øyebeskyttelsen (11) ned når det slipes. Slip mot periferisiden av slipeskivene, ikke på siden. Slipeskivene skal ikke bremses ned ved å trykke mot siden av dem.

Emnet som skal bearbeides, må være minst så stort eller lite at det kan holdes sikkert med begge hender. Arbeid alltid med riktig type slipeskiver, det begrenser risikoen for å komme nær den roterende spindelen. Ved lang tids drift kan det oppstå høye overflatetemperaturer. LED-lampe (12): Se ikke inn i strålen med optiske instrumenter. ADVARSEL Se ikke inn i lyset når det er tent. ADVARSEL Bruk alltid vernebriller, hørselsvern og vernehansker. Bruk også annet personlig verneutstyr, som for eksempel egnede verneklær. Sørg for at det ikke oppstår fare på grunn av gnister, f. eks. ved at disse treffer brukeren eller andre personer eller antenner brennbare stoffer. Farlige områder må beskyttes med tungt antennelige tepper. I brannfarlige områder må det finnes egnede slukningsmidler i nærheten. Ved sliping kan emnet bli svært varmt. De elektriske delene på maskinen og personer i arbeidsområdet må ikke komme i kontakt med vann. Ved blokkering av slipemiddelet må du straks slå av maskinen, vente til motoren har stanset og trekke ut støpselet. Finn ut hva årsaken var, og fjern det som blokkerer. Rengjør, vedlikehold og kontroller maskin og verneanordninger regelmessig. Rengjør slipeskive- og båndsliperhus regelmessig fra innsiden. Slipeskivene og slipebåndet skal alltid kunne rotere fritt i huset. Når maskinen ikke brukes, og når det skal foretas innstillinger, verktøybytte, vedlikehold eller reparasjoner på maskinen, skal støpselet trekkes ut. Kontroller maskinens tilkoblingskabel regelmessig. Få den byttet ut av en godkjent fagmann dersom den har feil. Kontroller skjøteledninger regelmessig. Bytt dem ut dersom de er skadet. Kontroller apparatet for skader: Før videre bruk av apparatet må det undersøkes omhyggelig om sikkerhetsinnretninger, verneinnretninger eller lett skadede deler fungerer feilfritt og formålsmessig. Kontroller at de bevegelige delene fungerer som de skal og ikke sitter skeivt, og at deler ikke er skadd. Samtlige deler må være riktig montert og oppfylle alle driftsvilkår for å sikre feilfri drift av maskinen. Skadde verneanordninger og deler skal repareres eller byttes på forskriftsmessig måte av anerkjent fagverksted. Redusere støvbelastningen: ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er: - bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og - arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler. Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen. Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering). Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver. Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. Se side 2, side 3 og side 4. Illustrasjonene er eksempler. 1 Beskyttelsesdeksel 2 Spennmutter 3Spennflens 4 Slipeskive 5Verktøyholder 6 Distansestykke * 7 Støvavsugstuss * 8 Beskyttelsesdeksel 9 Holdeflate for transport 10 Materialunderlag 11 Øyebeskyttelse 12 LED-lys (arbeidslys) * 13 Gnistfanger 14 Av/på-bryter 15 Hendel (skifte av slipebånd) * 16 Skruer for feste av deksel til slipebånd * 17 Dreiebryter for regulering av båndføring * 18 Deksel til slipebånd * 19 Pil (fremføringsretningen til slipebåndet) *

• avhengig av modell og utstyr / ikke med i leveransen

For transport (9) løftes bordsliperen i holdeflaten (se side 3) og bæres.

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner. Maskinen samsvarer med beskyttelsesklasse I og kan derfor kun kobles til forskriftsmessig jordete stikkontakter. Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA. DSD 200 Plus (for trefasestrøm): Vær oppmerksom på rotasjonsretningen til slipeskivene (riktig retning er vist med piler på vernedekslene på sidene). Dersom slipeskiven roterer feil vei: Trekk ut nettstøpselet. I nettstøpselet er to fasestifter plassert på en dreibar sokkel (fasevender). Skru på denne sokkelen med en rettsporskrutrekker.

6.4 Montering av gnistvern og

øyebeskyttelse Monter gnistvernet (13) og øyebeskyttelsen (11) slik det vises i fig. B, side 2.

6.5 Ved behov: Still BS 200 Plus på en annen

båndlengde (1000 mm eller 1020 mm) Se bilde F på side 3. Demonter slipebåndet (se kapittel 8.2). Løsne skruen (a) og drei den så langt ut at hylsen (b) lar seg skyve. Skyv på den øvre slipebåndrullen for å kunne skyve på hylsen (b) og trekk så skruen (a) til igjen.

Kontroller slipeskivene før første gangs bruk. Prøvekjøring Før første gangs bruk skal du kjøre maskinen i ca. 5 minutter uten belastning. Mens dette pågår må ingen oppholde seg i fareområdet.

7.1 Innstilling av materialunderlaget

Juster materialunderlaget (10) med jevne mellomrom for å kompensere for slitasjen i slipeskivene (4). Materialunderlaget skal alltid stilles slik at vinkelen mellom materialunderlaget og tangenten på slipeskiven alltid er større enn 85°. Avstanden mellom materialunderlag og skive skal være så liten som mulig; aldri mer enn 2 mm (se bilde C, side 2). Hvis slipeskiven er kraftig slitt, slik at det ikke lenger er mulig å holde en høydeavstand på 2 mm, må slipeskiven byttes.

7.2 Stille inn gnistvernet

Juster gnistvernet (13) med jevne mellomrom for å kompensere for slitasjen i slipeskivene (4). Løsne de 2 skruene på gnistavviseren og forskyv gnistavviseren. Avstanden mellom gnistavviser og skive skal være så liten som mulig; aldri mer enn 2 mm (se bilde C, side 2). Hvis slipeskiven er kraftig slitt, slik at det ikke lenger er mulig å overholde en makshøyde på 2 mm, må slipeskiven byttes.

Trykk på bryteren (14) (se bilde D, side 2). I = Innkobling 0 = Utkobling Unngå utilsiktet start: Koble alltid ut maskinen når støpslet tas ut av stikkontakten eller ved strømbrudd. Gjenstartsperre (på DSD 200 Plus): Når strømmen kommer på igjen etter et brudd, starter maskinen av sikkerhetsgrunner ikke av seg selv igjen, selv om den fremdeles er koblet inn. Slå maskinen av og på igjen.

- Still deg foran slipemaskinen. - Hold arbeidsstykket fast med begge hender; legg det på materialunderlaget (10) og trykk det lett mot slipebåndet. Det beste sliperesultatet får du ved å bevege emnet litt frem og tilbake, slik at slipemiddelet brukes jevnt.

7.5 Regulering av båndløpet (kun BS 200

7.6 Innstilling av vinkelen på

båndsliperarmen (kun BS 200 Plus) Se side 3, bilde G - Skru ut skruene (a + b), ta av dekselet (c) og legg det til siden. - Plasser holderen (f) og skruene (d + e) slik det vises. - Skru fast materialunderlaget (10) slik det vises, på den rette delen av båndsliperarmen og på holderen (f). Ved slipearbeider på den rette delen av båndsliperarmen: Skru fast dekselet (c) igjen og monter materialunderlaget (10) på nytt slik bilde A, side 2 viser. Rengjør, vedlikehold og kontroller maskin og verneanordninger regelmessig. Rengjør slipeskive- og båndsliperhus regelmessig fra innsiden. Slipeskivene og slipebåndet skal alltid kunne rotere fritt i huset. Før innstilling, rengjøring, vedlikehold og reparasjon på maskinen skal nettstøpselet trekkes ut.

Bruk kun originale Metabo-slipeskiver. Det som er angitt som tillatt omdreiningstall på slipeskiven må være lik eller større det som er oppgitt på maskinens typeskive som høyeste tomgangsturtall. Slipeskivekontroll: Heng slipeskiven i en tråd. Slå lett på den med stykke hardt treverk. Feilfrie slipeskiver avgir en klar tone. Hvis det kommer en klirrende, matt eller dump tone fra slipeskiven, er den skadet. Ikke bruk skadde slipeskiver. Prøvekjøring Etter bytte av slipeskive skal du kjøre maskinen i ca. 5 minutter uten belastning. Mens dette pågår må ingen oppholde seg i fareområdet. Slipeskive: - Skru ut skruene i beskyttelsesdekselet (1) og ta av beskyttelsesdekselet (1). - Hold i skiven (4) slik det vises. Alternativt kan du sette en sekskantnøkkel inn i spindelen og holde den fast så den ikke kan dreie med. Obs! Fare for ulykker! Bruk vernehansker! - Bruk en fastnøkkel og skru av spennmutteren (2). Forsiktig! Venstregjenge på venstre side av maskinen, dvs. at for å løsne på venstre side av maskinen, må spennmutteren (2) dreies medurs! - Ta av spennflens (3) og slipeskive (4). - Sett på ny slipeskive (4) i omvendt rekkefølge. - Fest beskyttelsesdekselet (1) igjen. Trekk til skruene. - Gnistvern (13) og materialunderlag (10) stilles inn slik det beskrives i kapittel 7.2 og 7.1.

8.2 Slipebåndbytte (kun BS 200 Plus)

Ta av slipebånddekslet (18) på siden: løsne de 2 skruene (16), forskyv slipebånddekslet (18) (bajonettlås) og ta det av. Sving hebelen (15) så langt bort som det går. Dermed slakkes slipebåndet og kan tas av rullene. Legg det nye slipebåndet slik på rullene, at fremføringsretningen (piler på innsiden av slipebåndet) stemmer overens med pilen (19) på side-slipebånddekslet (18). Sett hebelen (15) tilbake i utgangsposisjon; dette strammer slipebåndet. Sett side-slipebånddekslet (18) på de 2 skruene (16) og skyv (bajonettlås). Trekk til de to skruene. Regulere båndføringen (se kap. 7.5). Slipebånd, se kapittel 9. (tilbehør).

Bruk kun originalt Metabo-tilbehør. Kontakt din forhandler hvis du trenger tilbehør. For å velge riktig tilbehør, trenger forhandleren nøyaktig informasjon om hvilken type elektroverktøy du har. Det er bare tillatt å bruke stålbørster på DS 150 Plus, DS 200 Plus, DSD 200 Plus, BS 200 Plus. Maks. tillatt bredde: 28 mm. Stålbørster må alltid monteres på venstre side. Monteringen er prinsipielt som for slipeskiver (se kap. 8.1), men reduksjonshylsen som følger med må også brukes.

8. Vedlikehold, rengjøring

A Stålbørster............................ Best.nr.: D= 150 mm: .....................629070000 D= 200 mm:......................629072000 B Slipeskiver............................ Best.nr.: D= 125 mm: 36 P: ........................629088000 60 N: ........................ 629089000 D= 150 mm: 36 P:........................630632000 60 N:........................630633000 D= 200 mm: 36 P: ........................630784000 60 N: ........................ 630785000 C Stativ Best.nr.: 623875000 D Veggkonsoll Best.nr.: 623865000 E Slipebånd 50 x 1020 3 x P 60 ............................629063000 3 x P 80 ............................629064000 3 x P 100 ..........................629065000 3 x P 120 ..........................629066000 3 x P 180 ..........................629067000 3 x P 240 ..........................629068000 3 x P 400 ..........................629069000 Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet. Elektriske maskiner skal kun repareres av elektrofagfolk! En defekt strømkabel skal bare byttes ut med en original Metabo kabel som fås fra Metabo service. Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Metabo-emballasje er 100 % egnet til gjenvinning. Utslitt elektroverktøy og ekstrautstyr inneholder store mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess. Denne bruksanvisning er trykt på papir som er bleket uten klor. Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU- direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og omsetting til nasjonal rett, må kassert elektroverktøy samles spesielt og bringes til miljøvennlig gjenvinning. Forklaringer til opplysningene på side 4. Vi forbeholder oss retten til å gjøre endringer som følge av teknisk utvikling.

=Båndhastighet ved tomgang

= Usikkerhet (lydnivå) Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern! Måleverdier iht. EN 62841. ~Vekselstrøm Emisjonsverdier Disse verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning når du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Apparatet er testet med S2 (30 min). Angitte tekniske data kan variere (i henhold til gjeldende standarder).
