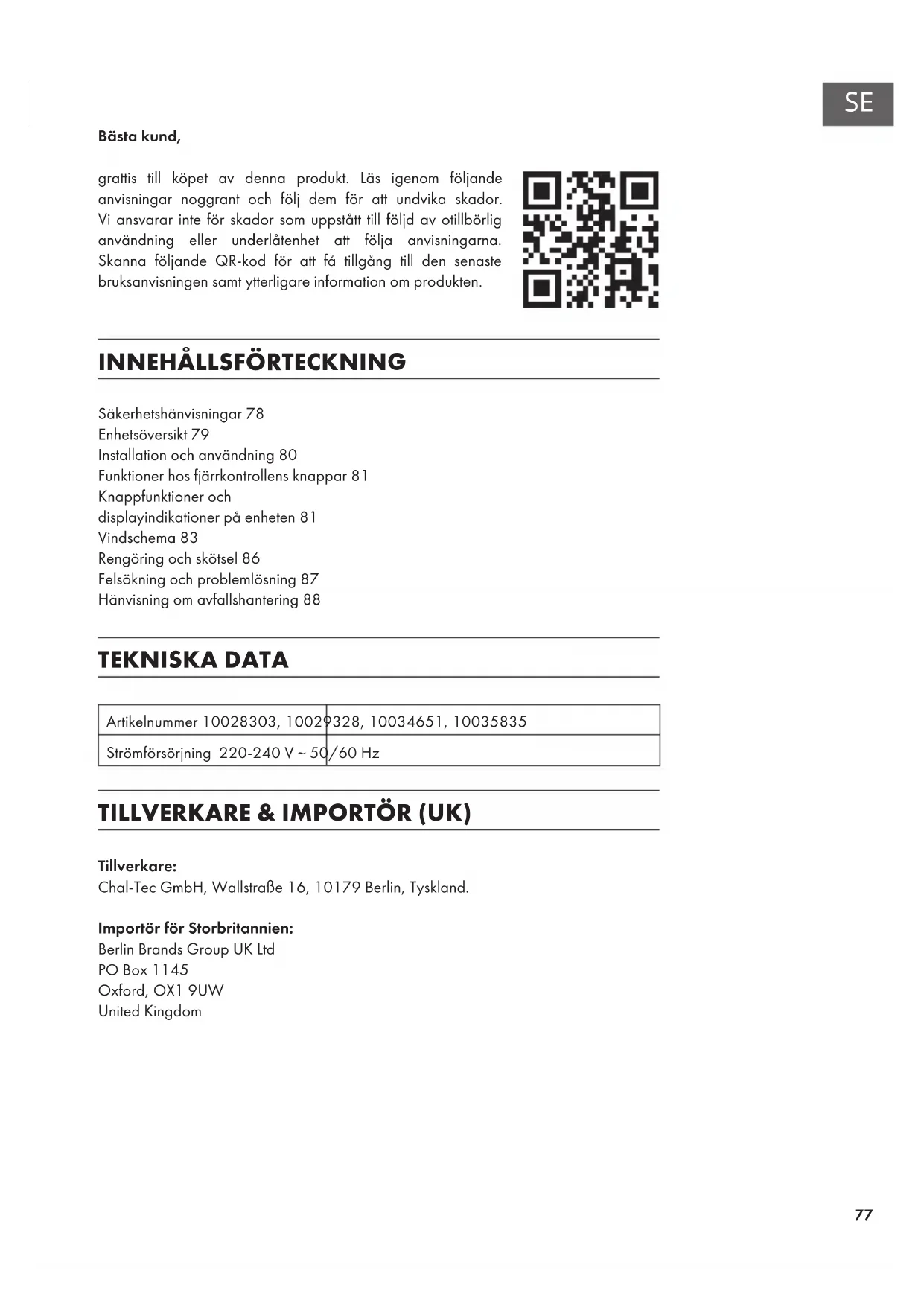

BRUKSANVISNING Skyscraper Ice Klarstein

grattis till köpet av denna produkt. Läs igenom följande anvisningar noggrant och följ dem för att undvika skador. Vi ansvarar inte för skador som uppstått till följd av otillbörlig användning eller underlåtenhet att följa anvisningarna. Skanna följande QR-kod för att få tillgång till den senaste bruksanvisningen samt ytterligare information om produkten.

Installation och användning 80

Funktioner hos fjärrkontrollens knappar 81

Knappfunktioner och

displayindikationer på enheten 81

Vindschema 83

Rengöring och skötsel 86

Felsökning och problemlösning 87

Strömförsörjning 220-240 V \~ 50/60 Hz

TILLVERKARE & IMPORTÖR (UK)

Tillverkare:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Tyskland.

Importör för Storbritannien:

- Använd endast enheten på ett sådant sätt som anges i bruksanvisningen. Felaktig användning kan leda till elektriska stötar, skador eller eldsvådor.

- Om barn befinner sig i närheten av enheten måste den alltid användas under uppsikt.

- Sänk aldrig helt ned enheten i vatten.

- Om du vill flytta enheten eller om den inte används, dra ut kontakten ur uttaget genom att hålla fast den med handen. Montera inte fast någon annan kontakt, eftersom felaktiga kopplingar kan leda till elektriska stötar.

- Om möjligt, använd ingen förlängningskabel. Använd aldrig mer än en förlängningskabel.

- För inte in föremål eller fingrar i ventilationsöppningarna, eftersom de kan skadas. Säkerställ att ventilationsöppningarna inte blockeras medan enheten är i drift.

- Låt inte nätkabeln befinna sig under brännbara material som mattor. Placera nätkabeln så att ingen råkar trampar på den.

- Använd inte enheten i närheten av brandfarliga eller explosiva ämnen.

- Placera inte enheten i närheten av spisar eller ugnar.

- Använd inte enheten i våtrum som badrum.

- Om du inte längre använder enheten, töm vattentanken.

- Om nätkabeln eller kontakten är skadad, kontakta vår kundtjänst eller ett specialistföretag. Försök inte själv reparera kontakten eller kabeln.

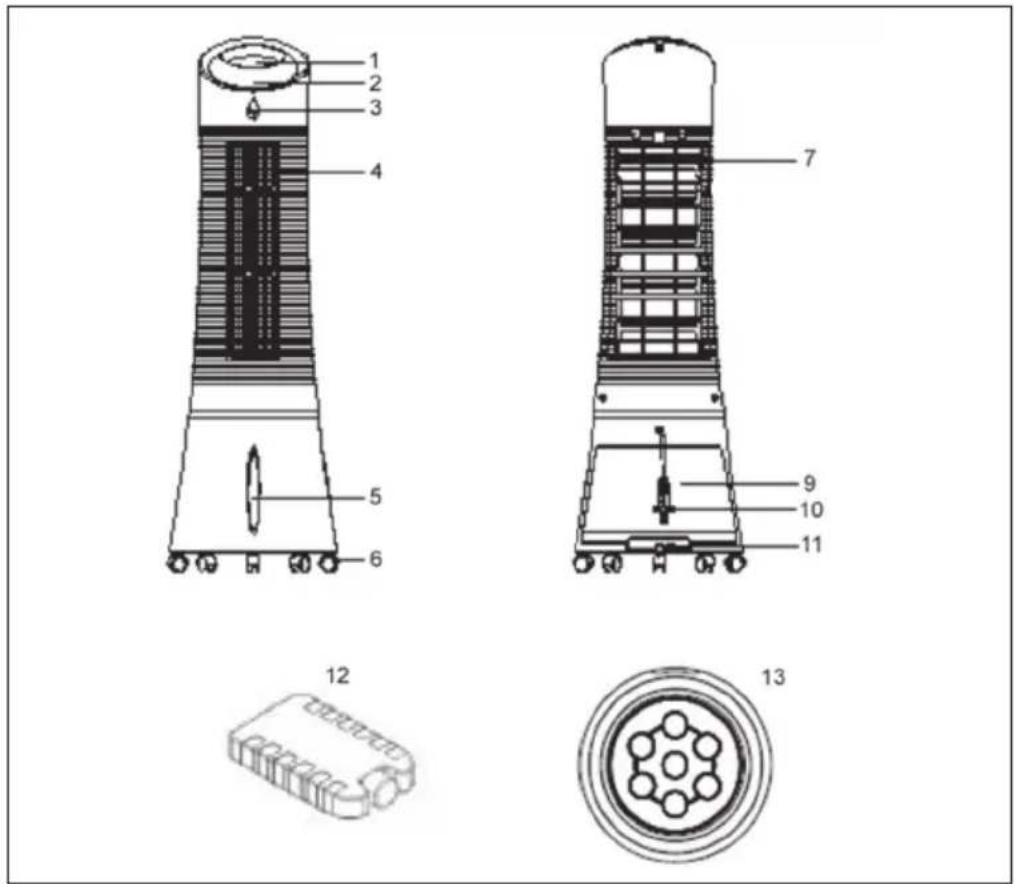

ENHETSÖVERSIKT

1 2 3 4 5 6 7 9 10 11 12 13

1 Kontrollpanel 9 Vattentank
2 Display 10 Strömkabel
3 Sensor för fjärrkontroll 11 Lås för vattentank
4 Ventilationsöppning 12 Kylklamp
5 Indikator för vattennivå 13 Fjärrkontroll
6 Golvhjul
7 Dammfilter

INSTALLATION OCH ANVÄNDNING

Avlägsna allt förpackningsmaterial och förvara kartongen på ett säkert sätt. Säkerställ att ingen överflödig skumplast finns kvar i enheten. Du behöver inga verktyg för att montera enheten.

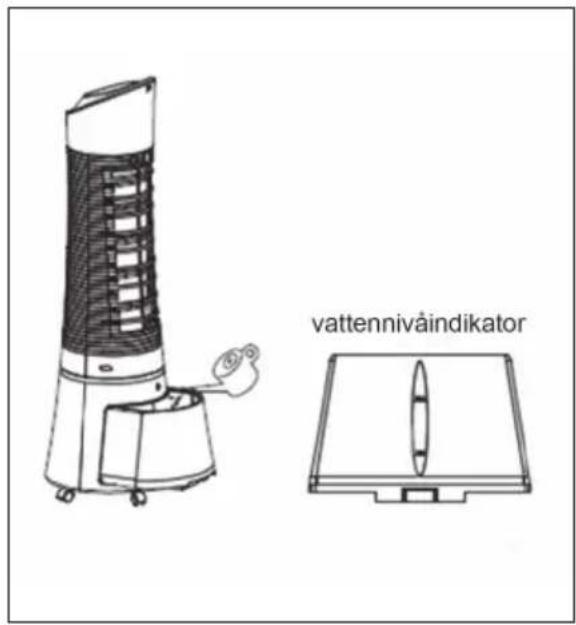

Fyll på vattentanken

Vrid vattentankens lås moturs i 90° för att låsa upp det. Dra ut vattentanken från enhetens baksida. Fyll tanken med rent vatten. Var uppmärksam på indikatorn för vattennivån på enhetens framsida så att du inte fyller tanken med för mycket vatten. Vattennivån får inte vara högre än MAX-markeringen och inte lägre än MIN-markeringen. Tanken har en volym på ca 6 liter. Skjut tillbaka vattentanken i enheten och vrid låset medurs i 90° för att återigen låsa tanken.

vattennivåindikator

Sätt in en kylklamp

• Enheten kommer med en kylklamp för ytterligare kylning.
• Vid tankens botten finns en fördjupning där kylklampen kan placeras på den långa/smala sidan, vilket visas på bilden.
• Alternativt kan kylklampen även placeras i vattentanken.

Använd ett mynt för att öppna batterifacket. Sätt in myntet i facket fjärrkontrollens baksida och vrid facket enligt anvisningarna på fjärrkontrollen. Rikta fjärrkontrollen mot sensorn och tryck på en av funktionsknapparna. Avständet till enheten bör inte vara mer än 60 cm.

ON/SPEED	Aktivera enheten och justera hastigheten.
OFF	Stäng av enheten.
TIMER	Ställ in timer (upp till 7,5 timmar)
SWING	Aktivera ventilationsöppningarnas svängningsfunktion.
COOLER/HUMIDIFYER	Aktivera kylningen eller luftfuktningen.
MODE	Välj ventilationsläge.

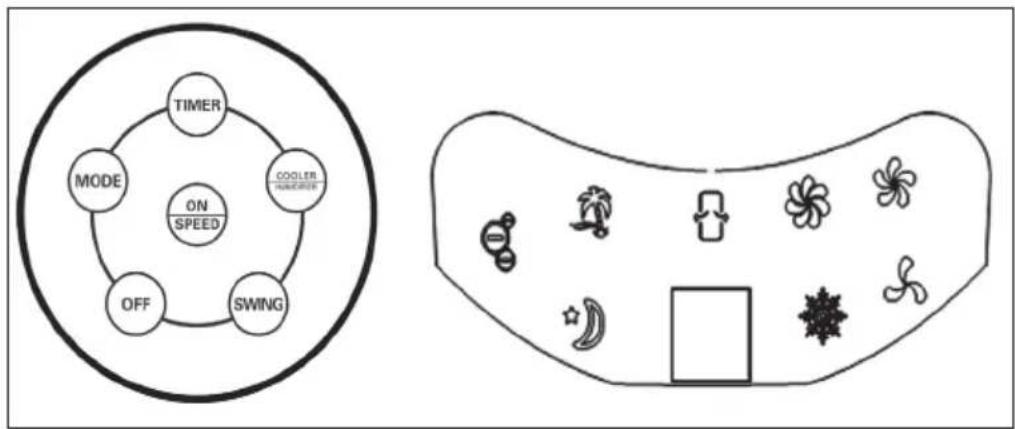

KNAPPFUNKTIONER OCH DISPLAYINDIKATIONER PÅ ENHETEN
        Timer["Timer"]
        MODE["MODE"]
        ON_SPEED["ON SPEED"]
        OFF["OFF"]
        SWING["SWING"]
        Timer --> COOLER["COOLER"]
    end
    subgraph Right_Circuit
        Speed["Speed Control Icon"]
        Air["Air Icon"] --> AirFoot["Air Fan Icon"]
        AirFoot --> AirBox["Square Box"]
        AirBox --> AirBox1["Star Box"]
        AirBox1 --> AirBox2["Sunset Icon"]
        AirBox2 --> AirBox3["Wind Turbine Icon"]
        AirBox3 --> AirBox4["Box Icon"]
    end

OBS: Joniseringsfunktionen startas automatiskt så snart enheten aktiveras.

ON/SPEED & OFF	Fyll tanken och sätt in kontakten i eluttaget. Enheten piper två gånger för att indikera att den befinner sig i standby-läge.Tryck på ON/SPEED för att aktivera enheten. Tryck på ON/ SPEED flera gånger för att ställa in önskad hastighet. Tryck på OFF för att stänga av enheten.
COOLER/ HUMIDIFIER	När du har ställt in önskad hastighet, tryck på COOLER/ HUMIDIFIER för att aktivera kylningen och luftfuktningen.Funktionen startar vattenpumpen, kyler ned luften och fuktar den. Snöflingan på displayen visar att funktionen är aktiv.
MODE	Enheten är utrustad med 3 olika ventilationslägen. Det är frivilligt att välja ett specifikt läge. För att välja, tryck på MODE-knappen flera gånger:Manuellt läge: Indikeras av 3 runda ikoner på displayen.I det här läget ställer du in hastigheten manuellt.Nattläge: Indikeras av månsymbolen på displayen. I det här läget sänks hastigheten gradvis, beroende inställd hastighet. Om du har ställt in „Hög“ körs enheten i 30 minuter på hög hastighet, 30 minuter på medelhastighet och sedan kontinuerligt på låg hastighet.Naturligt läge: Indikeras av en palm på displayen och justerar ventilationshastigheten automatiskt.
TIMER	Enheten är utrustad med en timer som kan programmeras för upp till 7,5 timmar. Tryck på TIMER-knappen flera gånger för att justera tiden i intervaller om 0,5 timmar. Den inställda tiden visas på displayen.
SWING	Tryck på SWING-knappen för att aktivera luftventilernas svängningsfunktion. Luftventilerna rör sig då automatiskt från sida till sida och fördelar luften i rummet på ett mer effektivt sätt.

VINDSCHEMA

1. Naturligt läge

Det här läget anpassar sig efter den inställda hastigheten. Det exakta vindschemat är följande:

Naturligt läge vid hög hastighet

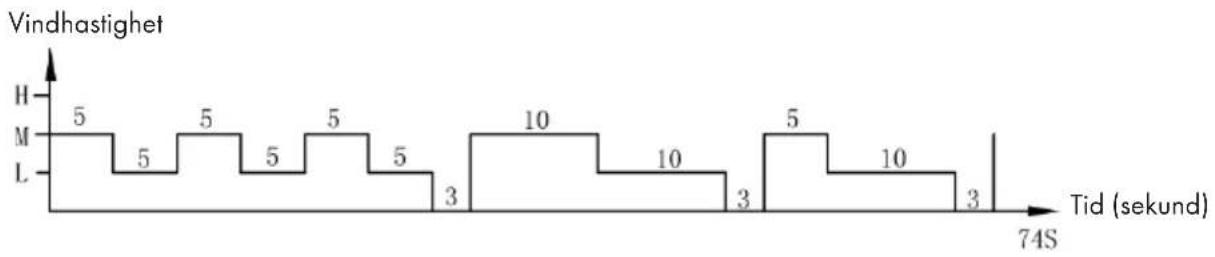

Naturligt läge vid medelhastighet

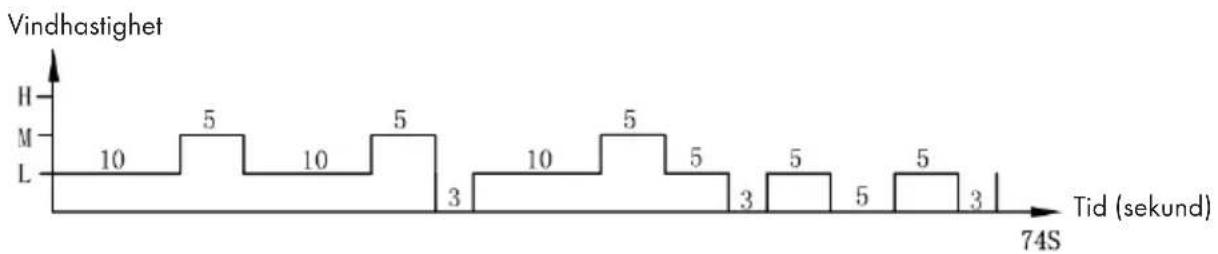

Naturligt läge vid låg hastighet

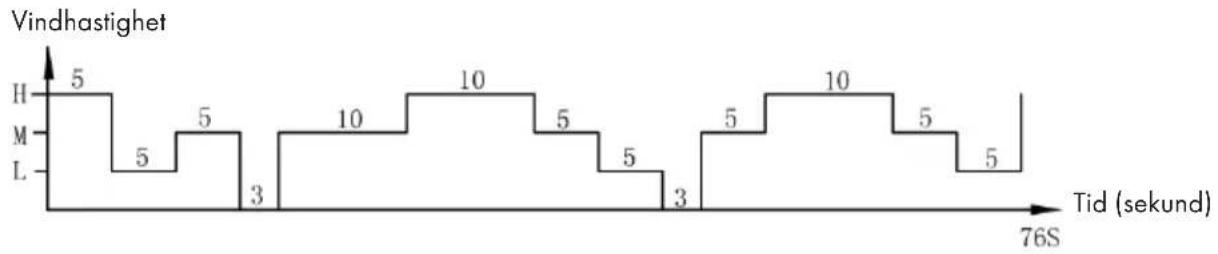

Exempel: Vindschema för naturligt läge vid hög hastighet

Motorn kör på hög hastighet i 5 sekunder, medelhastighet i 5 sekunder, låg hastighet i 5 sekunder och stannar sedan i 3 sekunder utan vind.

Motorn kör sedan igen på medelhastighet i 10 sekunder, hög hastighet i 5 sekunder, medelhastighet i 5 sekunder, sedan på låg hastighet i 5 sekunder och stannar sedan i 3 sekunder!

Motorn kör sedan en gång till på medelhastighet i 5 sekunder, hög hastighet i 10 sekunder, medelhastighet i 5 sekunder, låg hastighet i 5 sekunder och sedan på låg hastighet i 5 sekunder.

Hela cykeln varar 76 sekunder och upprepas kontinuerligt.

2. Nattläge

I det här läget sänks hastigheten gradvis, beroende inställd hastighet. Det exakta vindschemat är följande:

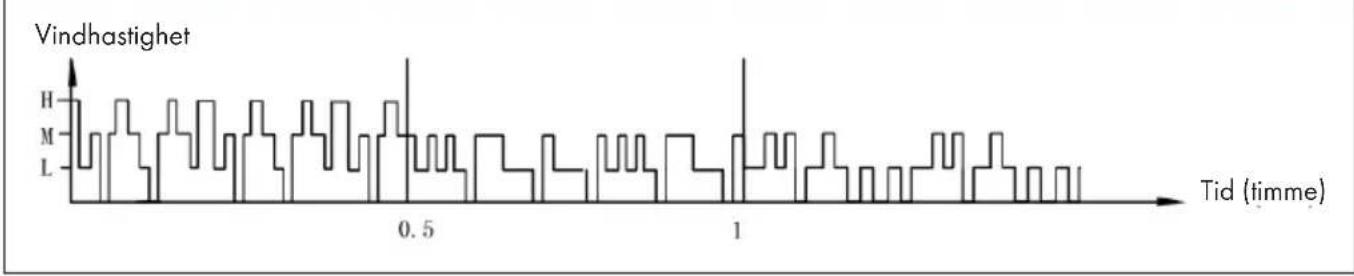

Nattläge med naturlig vind vid hög hastighet

Om du i nattläget ställer in en hög hastighet med läget „Naturlig vind“ kör motorn först på hög hastighet i 30 minuter i läget „Naturlig vind“, sedan på medelhastighet i 30 minuter i läget „Naturlig vind“, sedan på låg hastighet, varpå denna hastighet hålls kvar fram till cykelns slut.

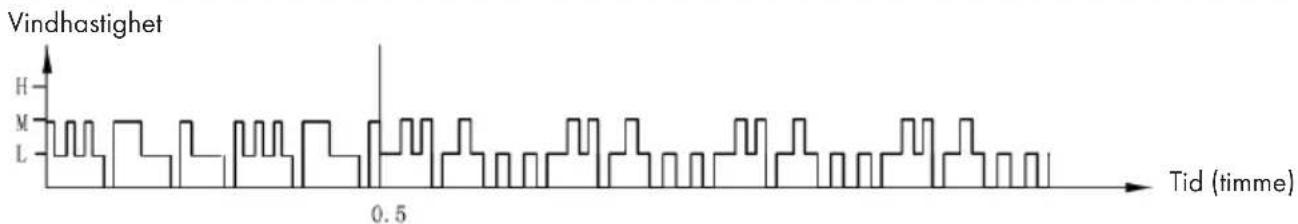

Nattläge med naturlig vind vid medelhastighet

Om du ställer in en medelhastighet i nattläget kör motorn först på medelhastighet i 30 minuter i läget „Naturlig vind“, sedan på medelhastighet i 30 minuter i läget „Naturlig vind“, sedan på låg hastighet, varpå denna hastighet hålls kvar fram till cykelns slut.

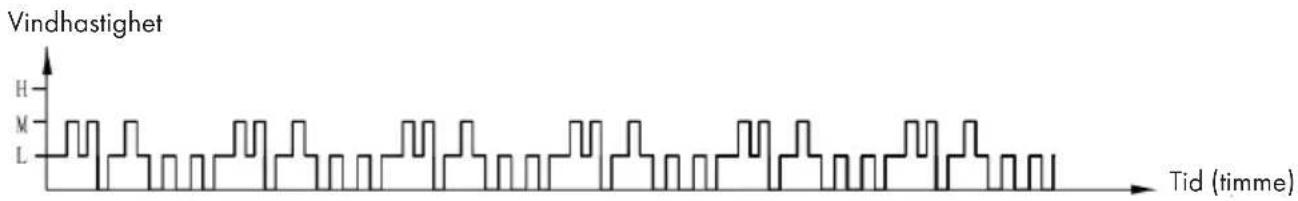

Nattläge med naturlig vind vid låg hastighet

Om du startar nattläget med låg hastighet kör enheten kontinuerligt på låg hastighet.

OBS: Det rekommenderas att välja den läga hastighetsnivån för nattläget när du ska sova, eftersom detta läge är avsett att ge användaren en behaglig vindliknande känsla. Om du hela tiden kör enheten på hög hastighet i nattläget kan du känna obehag och frysa på natten.

RENGÖRING OCH SKÖTSEL

• Regelbunden rengöring och skötsel är viktigt för att förlänga enhetens livslängd
• Dra alltid ur kontakten från eluttaget innan du rengör enheten.
• Använd en mjuk trasa, varmt vatten och milt diskmedel för rengöringen. Använd inte starka rengöringsmedel, thinner, bensin eller liknande för att undvika att enheten skadas. Torka noggrant av alla delar med en mjuk trasa innan du ansluter enheten till eluttaget igen.
• Om du inte använder enheten under en längre tid, förvara den i originalförpackningen på en sval och torr plats.

Rengör dammfilter och kylklamp

• Innan rengöring måste du avlägsna filtret och kylklampen. Säkerställ att du sätter tillbaka alla delar i korrekt ordning: Vattentank, kylklamp, dammfilter.
• Rengör dammfiltret en gång i månaden för att förhindra att det täpps till.
• För att kunna rengöra filtret måste du ta bort det från baksidan. För att ta bort filtret, tryck på de 2 flikarna ovanför filtret. Rengör filtret med en mjuk borste och skölj det med rent vatten. Låt filtret torka helt innan du sätter tillbaka det. För att kunna rengöra kylklampen måste du först avlägsna dammfiltret. Ta sedan bort kylklampen, rengör den under rinnande vatten och låt den torka helt innan du sätter tillbaka den.

FELSÖKNING OCH PROBLEMLÖSNING

Problem Möjlig orsak Lösning
Ingen luftström. Strömkabeln	är inte inkopplad.	Kontrollera att kontakten är ansluten till ett uttag.Enheten piper 2 gånger när den är ansluten.
	Vattentanken är inte låst.	Kontrollera att vattentanken är placerad i enheten och att den är låst.
Enheten kyler inte ned alls.	Det finns inte tillräckligt med vatten i vattentanken.	Kontrollera vattennivån och fyll på med vatten om det behövs.
	Du har inte tryckt på COOLER/HUMIDIFIER-knappen.	Tryck på COOLER/ HUMIDIFIER-knappen.
	Vattenpumpen är trasig.	Kontakta kundtjänsten.
Enheten kyler inte ned tillräckligt.	Det finns inte tillräckligt med vatten i kylklampen.	Vänta några sekunder tills att kylklampen har absorberat vattnet helt.

HÄNVISNING OM AVFALLSHANTERING

Om det finns en lagstadgad förordning om hantering av elektriska och elektroniska enheter i ditt land, visar denna symbol på produkten eller förpackningen att produkten inte får slängas tillsammans med hushållsavfall. Istället måste den föras till en återvinningscentral för elektriska och elektroniska enheter. En avfallshantering i enlighet med befintliga förordningar gör att miljön såväl som dina medmänniskor skyddas från negativa konsekvenser. För information om återvinning och avfallshantering av den här produkten, kontakta din kommun eller lokala avfallshantering.

Denna produkt innehåller batterier. Om det finns en lagstadgad förordning för hantering av batterier i ditt land får batterierna inte slängas tillsammans med hushållsavfall. Informera dig om lokala förordningar gällande hantering av batterier. En avfallshantering i enlighet med befintliga förordningar gör att miljön såväl som dina medmänniskor skyddas från negativa konsekvenser.
