Produkttyp	Sladdlös slagskruvdragare
Märke	RYOBI
Modell	One+ R18IDBL
Spänning	18 V
Batterityp	Litiumjon (kompatibel med One+)
Tomgångshastighet (max)	0 – 2 900 varv/min
Slagtakt (max)	0 – 3 200 ipm
Maximalt vridmoment	180 Nm
Chuck	Automatisk chuck (6,35 mm hex)
Vikt (med batteri)	Cirka 1,1 kg
Mått (L x H x D)	140 x 200 x 60 mm
Strömförsörjning	18 V One+ batteri (ingår ej)
Hastighetslägen	3 elektroniska hastigheter + DeckDrive-läge
Belysning	Trippel LED-strålkastare
Rotationsriktning	Reversibel (väljare)
Avtryckare	Variabel hastighet
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	0 °C till 40 °C
Underhåll	Rengöring med ren trasa, inga lösningsmedel
Smörjning	Ingen nödvändig (livstidssmorda lager)
Säkerhet	Isolerade greppytor
Garanti	24 månader (förlängning möjlig online)
Ingående tillbehör	Enkel bits, bitshållare
Godkännandemärkningar	CE, UKCA, Eurasien, Ukraina

Vanliga frågor - One+ R18IDBL RYOBI

Hur ändrar man hastigheten på skruvdragaren R18IDBL?

Tryck på lägesvalsknappen som sitter ovanpå verktyget för att växla mellan de tre hastigheterna (långsam, medel, snabb) och DeckDrive-läget. Den valda hastigheten visas på displayen.

Vad är DeckDrive-läget och när används det?

DeckDrive-läget är en programmerad profil för terrassskruvar. Den startar mjukt för att greppa de första gängorna, accelererar till maximal hastighet och saktar sedan ner för att justera skruvhuvudets nivå. Idealisk för skruvar 4,5 x 65 mm i mjukt trä utan förborrning.

Vilket batteri ska användas med R18IDBL?

Använd endast RYOBI One+ 18 V litiumjonbatterier. Batteriet medföljer inte verktyget. Rekommenderad driftstemperatur är mellan 0 °C och 40 °C.

Hur rengör och underhåller man skruvdragaren?

Rengör verktyget med en ren och torr trasa. Använd inte lösningsmedel eller starka kemikalier. Smörjning krävs inte eftersom lagren är livstidssmorda.

Vilka är viktiga säkerhetsåtgärder?

Använd skyddsglasögon, dammskyddsmask och hörselskydd. Håll verktyget i de isolerade greppytorna för att undvika elstötar vid kontakt med dolda kablar.

Hur förvarar man batteriet och verktyget?

Förvara verktyg och batteri torrt mellan 0 °C och 40 °C. För batteriet är idealisk förvaringstemperatur mellan 0 °C och 20 °C. Låt inte batteriet vara anslutet till laddning under lång tid.

Vad gör man om verktyget inte fungerar?

Kontrollera batteriet (laddning, anslutning) och bits. Om problemet kvarstår, kontakta en auktoriserad RYOBI-serviceverkstad. Försök inte reparera själv, alla reparationer måste utföras av fackman.

Vilken garanti har RYOBI One+ R18IDBL-skruvdragaren?

Garantin är 24 månader från inköpsdatum för privat bruk. Garantiförlängning är möjlig genom att registrera verktyget online på www.ryobitools.eu inom 30 dagar efter köp.

Kan jag använda tillbehör som inte är RYOBI?

Det rekommenderas att använda originaltillbehör från RYOBI för att garantera säkerhet och prestanda. Användning av icke godkända tillbehör kan skada verktyget och ogiltigförklara garantin.

Hur transporterar man batteriet på ett säkert sätt?

Följ lokala regler för transport av litiumbatterier. Isolera polerna med tejp eller skyddskåpor och transportera inte ett skadat eller läckande batteri.

BRUKSANVISNING One+ R18IDBL RYOBI

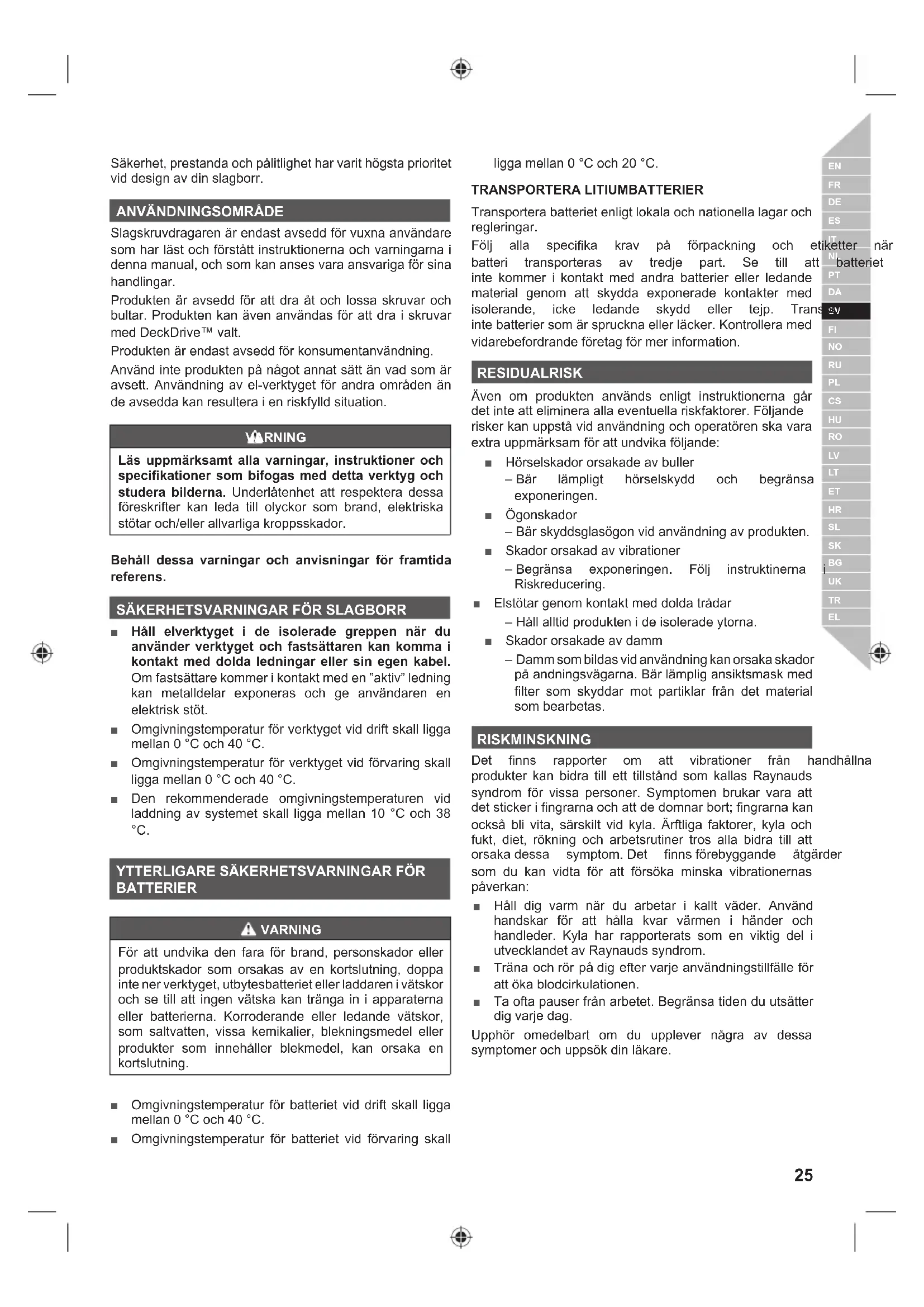

Säkerhet, prestanda och pålitlighet har varit högsta prioritet vid design av din slagborr.

ANVÄNDNINGSOMRÅDE

Slagskruvdragaren är endast avsedd för vuxna användare som har läst och förstått instruktionerna och varningarna i denna manual, och som kan anses vara ansvariga för sina handlingar.

Produkten är avsedd för att dra åt och lossa skruvar och bultar. Produkten kan även användas för att dra i skruvar med DeckDrive™ valt.

Produkten är endast avsedd för konsumentanvändning.

Använd inte produkten på något annat sätt än vad som är avsett. Användning av el-verktyget för andra områden än de avsedda kan resultera i en riskfylld situation.

WARNING

Läs uppmärksamt alla varningar, instruktioner och specifikationer som bifogas med detta verktyg och studera bilderna. Underlåtenhet att respektera dessa föreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador.

Behåll dessa varningar och anvisningar för framtida referens.

SÄKERHETSVARNINGAR FÖR SLAGBORR

Håll elverktyget i de isolerade greppen när du använder verktyget och fastsättaren kan komma i kontakt med dolda ledningar eller sin egen kabel. Om fastsättare kommer i kontakt med en "aktiv" ledning kan metalldelar exponeras och ge användaren en elektrisk stöt.
■ Omgivningstemperatur för verktyget vid drift skall ligga mellan 0 °C och 40 °C.
■ Omgivningstemperatur för verktyget vid förvaring skall ligga mellan 0 °C och 40 °C.
Den rekommenderade omgivningstemperaturen vid laddning av systemet skall ligga mellan 10 °C och 38 °C.

YTTERLIGARE SÄKERHETSVARNINGAR FÖR BATTERIER

WARNING

För att undvika den fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning.

■ Omgivningstemperatur för batteriet vid drift skall ligga mellan 0 °C och 40 °C.
■ Omgivningstemperatur för batteriet vid förvaring skall

ligga mellan 0 °C och 20 °C.

TRANSPORTERA LITIUMBATTERIER

Transportera batteriet enligt lokala och nationella lagar och regleringar.

Följ alla specifika krav på förpackning och et batteri transporteras av tredje part. Se till att inte kommer i kontakt med andra batterier eller ledande material genom att skydda exponerade kontakter med isolerande, icke ledande skydd eller tejp. Trans inte batterier som är spruckna eller läcker. Kontrollera med vidarebefordrande företag för mer information.

RESIDUALRISK

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppstå vid användning och operatören ska vara extra uppmärksam för att undvika följande:

■ Hörselskador orsakade av buller
– Bär lämpligt hörselskydd och begränsa exponeringen.
- Ögonskador
– Bär skyddsglasögon vid användning av produkten.
■ Skador orsakad av vibrationer
– Begränsa exponeringen. Följ instruktinerna Riskreducing.

■ Elstötar genom kontakt med dolda trådar

– Håll alltid produkten i de isolerade ytorna.

■ Skador orsakade av damm

- Damm som bildas vid användning kan orsaka skador på andningsvägarna. Bär lämplig ansiktsmask med filter som skyddar mot partiklar från det material som bearbetas.

RISKMINSKNING

Det finns rapporter om att vibrationer från handhållna produkter kan bidra till ett tillständ som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fingrarna och att de domnar bort; fingrarna kan också bli vita, särskilt vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det finns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan:

Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla kvar värmen i händer och handleder. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom.
Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen.
■ Ta ofta pauser från arbetet. Begränsa tiden du utsätter dig varje dag.

Upphör omedelbart om du upplever några av dessa symptomer och uppsök din läkare.

WARNING

Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

1. Autoladdad chuck
2. Trestrålars LED
3. Rotationsriktningsväljare
4. Reglage för variabel hastighet
5. Förvaring av bits
6. Enstaka bit
7. Batteriport
8. Lägesväljare
9. Låg hastighet
10. Medelhastighet
11. Hög hastighet
12. DECKDRIVE läge
13. Handtag, isolerad greppyta

LÄGESVAL

Produkten har elektronisk hastighetskontroll. Justera läget för att säkerställa att prestandan passar applikationen.

Ändras hastigheten på slagskruvdragaren ändras även vridmomentet. Använd läge 1 för små skruvar. Använd läge 2 för bättre kontroll och mellanstora skruvar. För maximal hastighet, effekt och stora skruvar ska läge 3 väljas.

DECKDRIVE är ett läge som programmerats med en profil passande för att dra skruvar i trädäck. för att greppa skruvens gånga och accelererar sedan till full hastighet innan den på nytt saktar ner för att slutföras korrekt. Profilen är optimerad för att dra skruv, ca 4,5 x 65 mm, i trallträ och behandlat furu.

UNDERHÅLL

WARNING

Produkten får aldrig anslutas till strömkälla undre montering, justeringar, rengöring, underhåll eller produkten inte används. Att koppla bort produkten från strömförsörjningen förhindrar oavsiktlig start som orsaka allvarliga olycksfall.

WARNING

Under servicearbete ska enbart tillverkarens originaldelar och -tillbehör användas. Användning av andra delar kan orsaka fara eller produktskada.

■ Undvik att använda lösningsmedel vid rengöring av plastdelar. Flertalet plaster kan skadas vid användning av vissa lösningsmedel som säljs i affärerna. Använd en ren tygtrasa för att torka bort smuts, damm, osv.

WARNING

Låt aldrig bromsvätska, bensin, petroleumbaserade produkter, penetrerande oljor och liknande komma i kontakt med plastdelar. Dessa kemiska produkter innehåller ämnen som kan skada, försvaga eller förstöra plasten, vilket kunde förorsaka allvarliga kroppsskador.

WARNING

För säkerhet och pålitlighet ska alla reparationer utföras av auktoriserat reparationscenter.

■ Använd alltid skyddsglasögon när du använder verktyget eller när du blåser damm. Använd en ansiktsmask om det dammar mycket.

SMÖRJNING

Alla lager i produkten har smorts med tillräcklig mängd högklassig smörjmedel för produktens livslängd under normala driftsförhållanden. Därför behövs ingen ytterligare smörjning.

MILJÖSKYDD

Råmaterialen ska återvinnas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras.

EurAsian överensstämmelsesymbol

Ukrainskt märke för överensstämmelse

Läs instruktionerna ordentligt innan start av maskinen.

Tomgångshastighet

V

Volt

Likström

min ^-1

Antal varv eller rörelser per minut

Gamla elektroniska produkter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter finns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt.

! FARA

Visar på en direkt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

WARNING

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

FÖRSIKTIGHET

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka mindre eller måttlig personskada.

FÖRSIKTIGHET

(Utan säkerhetssymbolen) Indikerar en situation som kan leda till egendomsskada.

Vibrationsnivåerna som uppges i det här dokumentet har uppmäts i enlighet med ett standardiserat test som beskrivs i EN62841 och som kan användas för att jämföra verktyg. Det kan användas som en preliminär bedömning av den vibration som användaren utsätts för. De deklarerade vibrationsvärdena motsvarar de som uppstår när verktyget används i sitt huvudsyfte. Om verktyget används i andra syften, med andra tillbehör eller om verktyget är dåligt underhålet kan vibrationsnivåerna vara annorlunda. Det kan kraftigt öka vibrationsnivåerna över den totala arbetsperioden.

En uppskattning av vibrationsnivåerna som användaren utsätts för ska också ta hänsyn till de stunder då verktyget är avstängt och när det går på tomgång. Detta kan kraftigt minska vibrationsnivåerna över den totala arbetsperioden. Andra säkerhetsåtgårder som kan skydda användaren från effekterna av vibrationer är: underhällning av verktyget och tillbehören, hålla händerna varma och organisera arbetssättet.

FI VAROITUS

Förutom eventuella lagstadgade rättigheter som uppstår genom den här produkten av en garanti som anges nedan.

FI RYOBI®-TAKUUN SOVELTAMISEHDOT

yrkesmässigt eller kommersiellt bruk.

1. Det finns möjlighet att förlänga garantiperioden för en del av utbaden för elverktyg (AC/DC) under den period som anges ovan genom ryobitools.eu rekisteröinnin kautta. Työkalujen kelpoisuus takuujakson använda registreringen på webbplatsen www.ryobitools.eu. De verktyglaajennukseen näkyy selkeästi myymälöissä ja/tai pakkauksissa ja/som är berättigade till en förlängning av garantiperioden visas tydligt tämä tieto sisältyy tuotedokumentation. Loppukäyttäjän täytyy butiker och/eller på förpackningen/och anges i produktdokumentationen. Slutanvändaren behöver registrera hans/hennes nyförvärvade verktyg online inom 30 dagar från köpdatumet. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet finns angivet i registreringsformulåret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvittot förja alkuperäinen ostopäivämäärän ilmaiseva lasku toimivat laajennetun registreringen som skickas ut via e-post och originalfakturan som vistakuun tositteina. köpdatumet kommer att gälla som bevis för den förlängda garantin.

2. Takuu kattaa kaikki tuotteeseen takuuaikana tulevat viat, joiden

3. Garantin täcker alla produktdefekter under garantiperioden som beror på brister i utförande eller material vid köpdatumet. Garantin är gällande reparation och/eller utbyte och inkluderar inte några skyldigheter inklusive men inte begränsat till oförutsedda skador eller Garantin är inte giltig om produkten har missbrukats, använts i strid med bruksanvisningen eller inte anslutits på rätt sätt. Denna garanti täcker inte: aiheuttajina ovat tuotteessa ostopäivänä olleet valmistus- tai materiaaliviat. begränsad: Takuu on rajoitettu korjaukseen ja/tai vaihtoon eikä se sisällä mitään muita velvoitteita mukaan lukien saturnnais- ja seurannaisvahinkoja, följdskadorutta rajoittumatta niihin. Takuu ei päde, jos tuotetta on käytetty väärin, käyttöohjeen vastaisesti tai jos se on liitetty virheellisesti. Tämä takuu ei kata:

– eventuella skador på produkten som uppstätt till följd av underhåll
– produkter som har ändrats eller modifierats
– produkter där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort
– eventuella skador som uppstått till följd av att bruksanvisningen inte efterföljts
- alla icke CE-produkter
– eventuella produkter som har försökts repareras av en icke-kvalificerad yrkesman eller utan föregående medgivande från Techtronic Industries.

eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens)

– eventuella skador som uppstått till följd av yttre påverkan fysisk, stötar) eller främmande ämnen
– normalt slitage av reservdelar
- olämplig användning, överbelastning av verktyget
– användningen av icke-godkända tillbehör eller delar

- tillbehör till elverktyg som medföljde verktyget eller köpts Sådana undantag inkluderar men är inte begränsat till skruvmejselbits, borrbits, slipskivor, sandpapper, blad och sidoskena

- Komponenter (delar och tillbehör) är föremål för naturligt slitage, inklusive men inte begränsat till service- och underhållssatser, kolborstar, kullager, chuck, tillbehör eller tillhörande SDS-borrit, strömsladd, hjälphandtag, transportväska, slipplatta, dammpåse. 4. Tuo dammutblåsrör, filtbrickor, stift och fjädrar till mutterdragare osv. nä

1. Vid service måste produkten skickas eller uppvisas för en RYOBI-huettelosta. Joissakin maissa paikallinen RYOBI-jälleenmyyjä huolehtii auktoriserad servicestation som står angiven för varje land i följandteen lähetyksestä RYOBI-huolto-organisaatioon. Kun tuote lähetetään adresslista över servicestationer. I vissa länder tar din lokala RYOBI-huoltoon, se täytyy pakata hyvin ilman vaarallisia aineita, kuten återförsäljare på sig ansvaret att skicka produkten till RYOBI-serviceorganisationen. När en produkt skickas till en RYOBI-servicestation,
   ka produkten paketeras säkert utan något farligt innehåll såsom ben markeras med avsändarens adress samt en kort beskrivning av felet.
2. En reparation/ett utbyte under denna garanti är kostnadsfri. Det ungomistajan omistukseen. Joissakin maissa lähettäjan täytyy maksaa inte en förlängning eller förnyelse av garantiperioden. Utbyta delar eller lähetyskustannukset tai postikulut. Työkalun oston luomat lakisääteiset verktyg blir vår egendom. I vissa länder måste leveranskostnader oilekeret pysyvät koskemattomina
   orto betalas av avsändaren. Dina lagstadgade rättigheter som härrör från öpet av verktyget förblir opåverkade
3. Denna garanti är giltig i Europeiska gemenskapen: Schweiz, Island, ulkopuolella yhteyttä omaan valtuutettuun RYOBI-jälleenmyyjään ja Norge, Liechtenstein, Turkiet och Ryssland. Utanför dessa länder, selvitä, onko jotain muuta takuuta. kontakta din auktoriserade RYOBI-återförsäljare för att avgöra om en

annan garanti gäller.

AUKTORISERAT SERVICECENTER

Du hittar närmaste auktoriserade servicecenter genom att gå till http://se.ryobitools.eu/header/service-and-support/service-agents.

VALTUUTETTU HUOLTO

Serienummerområde: 46298301000001 - 46298301999999

Härmed deklarerar vi att produktema

18 V borstfri slagborr

Märke: RYOBI

Modellnummer: R18IDBL

Serienummerintervall: 46298301000001 - 46298301999999

är i enlighet med följande EU-direktiv och harmoniserade standarder

2006/42/EC. 2014/30/EU. 2011/65/EU.

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-2:2014

RoHS-dokumentation sammanställd enligt EN IEC 63000:2018

CE

Todd Chipner

Överordnad direktör, regelverk och säkerhet

Godkänd att sammanställa den tekniska filen:

Alexander Krug, VD

Techtronic Industries GmbH

SV RYOBI är en del av varumärke Ryobi Limited och dess användning är licensierad.
