One+ R18IDBL - Skruetrækker RYOBI - Gratis brugsanvisning og manual

Produkttype	Trådløs slagskruemaskine
Mærke	RYOBI
Model	One+ R18IDBL
Spænding	18 V
Batteritype	Lithium-ion (kompatibel med One+)
Tomgangshastighed (maks)	0 – 2.900 o/min
Slagfrekvens (maks)	0 – 3.200 ipm
Maksimalt drejningsmoment	180 Nm
Patron	Selvspændende patron (6,35 mm hex)
Vægt (med batteri)	Cirka 1,1 kg
Mål (L x H x D)	140 x 200 x 60 mm
Strømforsyning	18 V One+ batteri (medfølger ikke)
Hastighedstilstande	3 elektroniske hastigheder + DeckDrive-tilstand
Belysning	Triple LED-stråle
Rotationsretning	Reversibel (vælger)
Aftrækker	Variable hastighed
Driftstemperatur	0 °C til 40 °C
Opbevaringstemperatur	0 °C til 40 °C
Vedligeholdelse	Rengøring med en ren klud, ingen opløsningsmidler
Smøring	Ingen nødvendig (lejesmøring for livstid)
Sikkerhed	Isolerede grebflader
Garanti	24 måneder (forlængelse mulig online)
Inkluderede tilbehør	Enkelt bitsæt, holder til bits
Overensstemmelsesmærker	CE, UKCA, Eurasien, Ukraine

Ofte stillede spørgsmål - One+ R18IDBL RYOBI

Hvordan ændrer jeg hastigheden på skruemaskinen R18IDBL?

Tryk på tilstandsvælgknappen på toppen af værktøjet for at skifte mellem de tre hastigheder (langsom, medium, hurtig) og DeckDrive-tilstand. Den valgte hastighed vises på displayet.

Hvad er DeckDrive-tilstand, og hvornår skal den bruges?

DeckDrive-tilstand er en programmeret profil til terrasseskruer. Den starter blødt for at gribe de første gevind, accelererer til maksimal hastighed og sænker derefter farten for at justere skruehovedet. Ideel til skruer på 4,5 x 65 mm i blødt træ uden forboring.

Hvilket batteri skal jeg bruge til R18IDBL?

Brug kun RYOBI One+ 18 V lithium-ion-batterier. Batteriet medfølger ikke værktøjet. Den anbefalede driftstemperatur er mellem 0 °C og 40 °C.

Hvordan rengør og vedligeholder jeg skruemaskinen?

Rengør værktøjet med en ren, tør klud. Brug ikke opløsningsmidler eller aggressive kemikalier. Smøring er ikke nødvendig, da lejerne er smurt for livstid.

Hvilke sikkerhedsforanstaltninger er vigtige?

Bær beskyttelsesbriller, støvmaske og høreværn. Hold værktøjet i isolerede grebflader for at undgå elektrisk stød ved kontakt med skjulte ledninger.

Hvordan opbevarer jeg batteriet og værktøjet?

Opbevar værktøj og batteri tørt mellem 0 °C og 40 °C. Den ideelle opbevaringstemperatur for batteriet er mellem 0 °C og 20 °C. Lad ikke batteriet oplade i længere tid.

Hvad gør jeg, hvis værktøjet ikke fungerer?

Kontroller batteriet (opladning, tilslutning) og bits. Hvis problemet fortsætter, kontakt en autoriseret RYOBI-service. Forsøg ikke selv at reparere; alle reparationer skal udføres af en fagmand.

Hvad er garantien på skruemaskinen RYOBI One+ R18IDBL?

Garantien er på 24 måneder fra købsdatoen til privat brug. En garantiforlængelse er mulig ved at registrere værktøjet online på www.ryobitools.eu inden for 30 dage efter køb.

Kan jeg bruge tilbehør, der ikke er fra RYOBI?

Det anbefales at bruge originalt RYOBI-tilbehør for at sikre sikkerhed og ydeevne. Brug af ikke-godkendt tilbehør kan beskadige værktøjet og annullere garantien.

Hvordan transporterer jeg batteriet sikkert?

Overhold lokale regler for transport af lithium-batterier. Isolér polerne med tape eller hætter, og transporter ikke et beskadiget eller utæt batteri.

BRUGSANVISNING One+ R18IDBL RYOBI

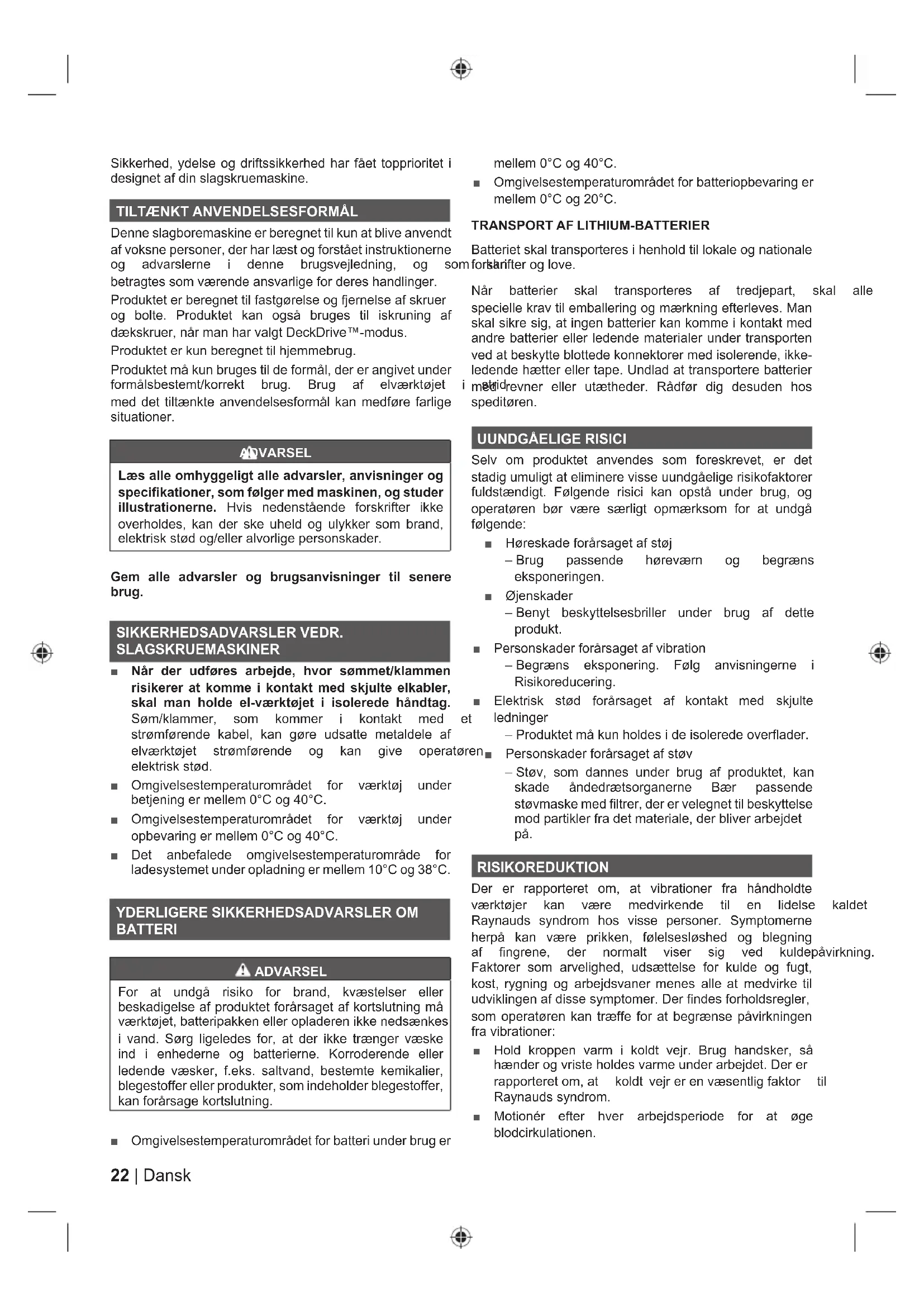

Sikkerhed, ydelse og driftssikkerhed har fået topprioritet i designet af din slagskruemaskine.

TILTÄENKT ANVENDELSESFORMÅL

Denne slagboremaskine er beregnet til kun at blive anvendt af voksne personer, der har læst og forstået instruktionerne og advarslerne i denne brugsvejledning, og s

betragtes som værende ansvarlige for deres handlinger.

Produktet er beregnet til fastgørelse og fjernelse af skruer og bolte. Produktet kan også bruges til iskruning af dækskruer, när man har valgt DeckDrive™-modus.

Produktet er kun beregnet til hjemmebrug.

Produktet må kun bruges til de formål, der er angivet under formålsbestemt/korrekt brug. Brug af elværktøjet med det tiltænkte anvendelsesformål kan medføre farlige situationer.

ADVARSEL

Læs alle omhyggeligt alle advarsler, anvisninger og specifikationer, som følger med maskinen, og studer illustrationerne. Hvis nedenstående forskrifter ikke overholdes, kan der ske uheld og ulykker som brand, elektrisk stød og/eller alvorlige personskader.

Når der udføres arbejde, hvor sømmet/klammen risikerer at komme i kontakt med skjulte elkabler, skal man holde el-værktøjet i isolerede håndtag. Søm/klammer, som kommer i kontakt med strømførende kabel, kan gøre udsatte metaldele af elværktøjet strømførende og kan give opera elektrisk stød.
■ Omgivelsestemperaturområdet for værktøj under betjening er mellem 0°C og 40°C.
■ Omgivelsestemperaturområdet for værktøj under opbevaring er mellem 0°C og 40°C.
Det anbefalede omgivelsestemperaturområde for ladesystemet under opladning er mellem 10°C og 38°C.

YDERLIGERE SIKKERHEDSADVARSLER OM BATTERI

ADVARSEL

For at undgå risiko for brand, kvæstelser eller beskadigelse af produktet forårsaget af kortslutning må værktøjet, batteripakken eller opladeren ikke nedsænkes i vand. Sørg ligeledes for, at der ikke trænger væske ind i enhederne og batterierne. Korroderende eller ledende væsker, f.eks. saltvand, bestemte kemikalier, blegestoffer eller produkter, som indeholder blegestoffer, kan forårsage kortslutning.

■ Omgivelsestemperaturområdet for batteri under brug er

mellem 0°C og 40°C.

- Omgivelsestemperaturområdet for batteriopbevaring er mellem 0°C og 20°C.

TRANSPORT AF LITHIUM-BATTERIER

Når batterier skal transporteres af tredjepart, skal alle specielle krav til emballering og mærkning efterleves. Man skal sikre sig, at ingen batterier kan komme i kontakt med andre batterier eller ledende materialer under transporten ved at beskytte blottede konnektorer med isolerende, ikke-ledende hætter eller tape. Undlad at transportere batterier medidrevner eller utætheder. Rådfør dig desuden hos speditøren.

UUNDGÅELIGE RISICI

Selv om produktet anvendes som foreskrevet, er det stadig umuligt at eliminere visse uundgåelige risikofaktorer fuldstændigt. Følgende risici kan opstå under brug, og operatøren bør være særligt opmærksom for at undgå følgende:

• Høreskade forårsaget af støj
• Brug passende høreværn og begræns eksponeringen.
• ∅jenskader
• Benyt beskyttelsesbriller under brug af dette produkt.

■ Personskader forårsaget af vibration

– Begræns eksponering. Følg anvisningerne i Risikoreducering.

■ Elektrisk stød forårsaget af kontakt med skjulte ledninger

– Produktet må kun holdes i de isolerede overflader.

Personskader forårsaget af støv

- Støv, som dannes under brug af produktet, kan skade åndedrætsorganerne Bær passende støvmaske med filtrer, der er velegnet til beskyttelse mod partikler fra det materiale, der bliver arbejdet på.

RISIKOREDUKTION

Der er rapporteret om, at vibrationer fra håndholdte værktøjer kan være medvirkende til en lidelse kaldet Raynauds syndrom hos visse personer. Symptomerne herpå kan være prikken, følelsesløshed og blegning af fingrene, der normalt viser sig ved kuldepåvirkning. Faktorer som arvelighed, udsættelse for kulde og fugt, kost, rygning og arbejdsvaner menes alle at medvirke til udviklingen af disse symptomer. Der findes forholdsregler, som operatøren kan træffe for at begrænse påvirkningen fra vibrationer:

• Hold kroppen varm i koldt vejr. Brug handsker, så hænder og vriste holdes varme under arbejdet. Der er rapporteret om, at koldt vejr er en væsentlig faktor til Raynauds syndrom.
  ■ Motionér efter hver arbejdsperiode for at øge blodcirkulationen.

■ Hold hyppige arbejdspauser. Begræns eksponeringen for vibrationer pr. dag.

Hvis du mærker nogen af symptomerne på denne tilstand, skal du straks ophøre med arbejdet og søge læge.

ADVARSEL

Længere tids brug af et værktøj kan forår forværre - personskader Når man bruger et længere perioder ad gangen, skal man huske at holde hyppige pauser.

KEND PRODUKTET

Se side 81.

1. Auto-last-patron
2. LED med 3 lysstråler
3. Drejevælgerens retning
4. Udløsekontakt for variabel hastighed
5. Opbevaringsrum til bits
6. Enkeltbit
7. Batteriåbning
8. Modusvalgknap
9. Lav hastighed
10. Middel hastighed
11. Høj hastighed
12. DECKDRIVE-modus
13. Händtag, isoleret gribeflade

MODUSVALG

Produktet har elektronisk hastighedskontrol. Tryk på modusvalgknappen for at ændre produktets ydelse, så denne passer til dit behov.

Ændring af hastigheden på en slagskruemaskine påvirker også momentet. Til mindre skruer anvendes hastighed 1.

For bedre kontrol med middelstore skruer anvendes hastighed 2. For maksimal hastighed og effekt ved iskruning af større skruer anvendes hastighed 3. DECKDRIVE er en modus, der er programmeret med en profil, som passer til iskruning af dækskruer.

Slagskruemaskinen starter blidt for at indfange gevindet, hvorefter den accelererer op til fuld hastighed, for så at decelerere, når skruen næsten flugter, så du kan justere skruehovedets niveau korrekt. Denne profil er optimeret til iskruning af skruer på ca. 4,5 x 65 mm i bløde træpaneler og trykimprægnerede fyrretræsstrøer uden forboret hul.

VEDLIGEHOLDELSE

ADVARSEL

Produktet må aldrig sluttes til en strømforsyning, mens man er i færd med at samle dele, foretage justeringer, rengøre, udføre vedligeholdelsesarbejde, eller når produktet ikke anvendes. Frakobling af produktet fra strømforsyningen vil forhindre utilsigtet start, hvilket kan medføre alvorlig personskade.

ADVARSEL

Ved service Brug kun originale reservedele, ekstraudstyr og tilbehør fra producenten. Brug af alternative dele kan forårsage farlige situationer eller ødelægge produktet.

- Undgå brug af opløsningsmidler til rengøring af plastdele. De fleste plasttyper bliver ødelagt, hvis de renses med almindelige gængse opløsningsmidler. Fjern snavs, støv m.v. med en ren klud.

ADVARSEL

Sørg for, at bremsevæske, benzin, petroleumsbaserede produkter, penetreringsolie, mv., aldrig kommer i kontakt med plastdele. Disse kemiske produkter indeholder stoffer, som kan beskadige, mørne eller ødelægge plastmaterialet, så man risikerer at komme alvorligt til skade.

ADVARSEL

For bedre sikkerhed og pålidelighed skal alt reparationsarbejde udføres på et autoriseret servicecenter.

Bær altid sikkerhedsbriller med sideskjolde under betjening af elværktøjet eller ved støv-ophvirvling. Hvis der ophviryles støv under arbejdet, bæres eogså støvmaske.

SM∅RING

Alle lejerne i produktet er smurt for produktets levetid under normale driftsbetingelser med en tilstrækkelig mængde højkvalitetssmøremiddel. Det er derfor ikke nødvendigt med yderligere smøring.

MILJ∅BESKYTTELSE

Råmaterialerne skal genbruges og ikke bortskaffes som almindeligt affald. Af hensyn til miljøet skal redskab, tilbehør og emballage sorteres.

EurAsian overensstemmelsesmærke

001

Læs venligst vejledningen grundigt igennem før maskinen tages i brug.

Tomgangshastighed

V Volt

Direkte strøm

Antal omdrejninger eller bevægelser pr. Minut

Elektriske affaldsprodukter bør ikke afskaffes sammen med husholdningsaffald. Genbrug venligst hvor faciliteterne tillader dette. Tjek med din lokale kommune eller forhandler for genbrugsråd.

SYMBOLER I BRUGSANVISNINGEN

Bemærk

Hastighed, mindste

Hastighed, max

Indikerer en umiddelbart farlig situation, som - hvis den ikke afværges - vil medføre dødsfald eller alvorlig personskade.

ADVARSEL

Indikerer en potentielt farlig situation, som - hvis den ikke afværges - kan medføre dødsfald eller alvorlig personskade.

VÆR OPMÆRKSOM

Indikerer en potentielt farlig situation, som - hvis den ikke afværges - kan medføre mindre eller middelsvær personskade.

VÆR OPMÆRKSOM

(Uden sikkerhedssymbol) indikerer en situation som kan føre til skade af personlig ejendom.

Følgende symboler og betydninger forklarer risikonivået som er assosiert med dete produktet.

FARE

Det angivne niveau for vibrationsemission på denne oplysningsside er blevet målt iht, en standardtest ifølge EN62841 og kan bruges til at sammenligne værktøjer indbyrdes. Det kan bruges til en foreløbig eksponeringsvurdering. Det opgivne niveau for vibrationsemission gælder, när værktøjet bruges til sit hovedformål. Men hvis værktøjet bruges til andre formål, med forskelligt eller med dårligt vedligeholdt ekstraudstyr, kan vibrationsemissionen variere. Dette kan medføre en betragtelig stigning i eksponeringsniveauet set over hele arbejdsperioden.

Et skøn over niveauet for vibrationseksponering bør også tage højde for de perioder, hvor værktøjet er slukket, eller hvor det er tændt uden faktisk at være i brug. Dette kan medføre en betragtelig reduktion i eksponeringsniveauet set over hele arbejdsperioden. Træf ekstra sikkerhedsforanstaltninger til beskyttelse af operatøren mod virkningerne fra vibrationen som fx: vedligeholde værktøj og ekstraudstyr, holde hønderne varme, organisere arbejdsmønstre.

SV VARNING

Udover lovbestemte rettigheder, som resulterer af købet, er dette produkt dækket af en garanti, som anført herunder.

1. Garantiperioden er 24 måneder for forbrugere og begynder på den dato, som produktet blev købt. Denne dato skal dokumenteres af en faktura eller andet bevis for køb. Produktet er udelukkende designet og dedikeret til forbrugere og privat brug. Så der ydes ingen garanti i tilfælde af professionis, eller kommerciel brug.
2. Der er en mulighed for at forlænge garantiperioden for en del af udvalget af elværktøj (AC/DC), hen over den ovenfor beskrevne periode vha. registrering på hjemmesiden www.ryobitools.eu. Berettigelsen af værktøjet til forlængelse af garantiperioden er tydeligt vist i butikker og/eller på forlængelse og indeholdt i produktdokumentationen. Slutbrugeren skal registrere hans/hendes nyligt indkøbte værktøj online indenfor 30 dage efter købsdatoen. Slutbrugeren kan registrere sig for den forlængede garanti i sit land, hvis han/hun er opført på den online registreringsformular, hvor denne mulighed er gyldig. Derudover skal slutbrugere give deres samtykke ara til at opbevare data, som er påkrævet at indtaste online, og de er nødt til at acceptere vilkår og betingelser. Registreringsbekræftelseskvitteringen, som sendes ud på e-mail, og den originale faktura, som viser købsdatoen, vil fungere som bevis for den forlængede garanti.

3. Garantien dækker alle defekter, som et produkt måtte have i løbet af garantiperioden, og som skyldes produktionsfejl eller materialefejl på købsdatoen. Garantien er begrænset til reparation og/eller udskiftning og inkluderer ikke andre forpligtelser, inklusiv men ikke begrænset til fremaldige skader eller følgeskader. Garantien er ugyldig, hvis produktet er sido blevt andisbrugt, brugt uden at overholde vejledningen, eller det er blevet føktert tilsluttet. Denne garanti gælder ikke:

4. Beskadigelse af produktet, som er et resultat af uegnet vedligeholdelse

5. Et produkt der er blevet ændret eller modificeret
6. Et produkt hvor de originale identifikationsmærkninger (varemærke, serienummer) er blevet ødelagt, ændret eller fjernet.
   – Enhver beskadigelse forårsaget af manglende overholdelse af vejledningen

– Ethvert ikke CE-produkt

– Ethvert produkt som er blevet forsøgt repareret af en ukvalificeret professionel eller uden tidligere autorisation af Techtronic Industries.
- Ethvert produkt som er tilsluttet uegnet strømforsyning (ampere, unspænding, frekvens)

- Ekhver skade forårsaget af ekstern påvirkning (kemisk, fysisk, chok) eller fremmedelementer

– Normal slid på reservedele
– Uegnet brug, overbelastning af værktøjet
- Brug af ikke-godkendt tilbehør eller dele
- Elværktøjstilbehør som leveres med værktøjet eller købes tsepara Sådanne undtagelser inkluderer men er ikke begrænset til skruetrækkerbits, bor, bits, slibeskiver, sandpapir og klinger, sidestyr
- Komponenter (dele og tilbehør) som er udsat for naturligt slid og ælde, inklusiv men ikke begrænset til Service- og vedligeholdelsessæt, kulbørster, lejer, bøsninger, påsætning eller modtagelse af SDS-bor, El ledning, hjælpehåndtag, transporttaske, sandplade, støvpose, støvudstødningslange, filtskiver, nåle og fjedre slagnøgle etc.

Assistet for eftersyn skal produktet sendes til eller præsenteres for en RYOBI-autoriseret service værksted, som er oplistet for hvert land i den følgende liste over service værksted adresser. I nogle lande påtager din lokale RYOBI-forhandler sig ansvaret for at sende produktet til RYOBI-servideorganisationen. Når et produkt sendes til en RYOBI-service værksted, skal det pakkes sikkert ind uden noget farligt indhold som benzin, mærkes med afsenderens adresse og med en kort beskrivelse listado afjøllen.

1. En reparation/erstatning under denne garanti er gratis. Den udgør ikke enviaen forlængelse eller en ny start på garantiperioden. Udvekslede dele eller
   værktøjer bliver vores ejendom. I nogle lande skal leveringsafgifter eller perigørdet betales af afsenderen. Dine lovbestemte rettigheder i forbindelse ente med købet forbliver uanfægtede
2. Denne garanti gælder i EU, Schweiz, Island, Norge, Liechtenstein, Tyrkiet

og Rusland. Udenfor disse områder bedes du kontakte din autoriserede RYOBI-forhandler for at afgøre, om en anden garanti gælder.

AUTORISEREDE SERVICEVÄERKSTEDER

Find nærmeste autoriserede serviceværksted på http://dk.ryobitools.eu/header/service-and-support/service-agents.

em contacto

18V børsteløs slagskruemaskine

Brand: RYOBI

Modelnummer: R18IDBL

er i overensstemmelse med følgende EU-direktiver og harmoniserede standarder 2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-2:2014

RoHS-dokumentationen er udarbejdet i henhold til EN IEC 63000:2018

CE

Todd Chipner

Hr. Direktør, regler og sikkerhed

Bemyndiget til at udarbejde det tekniske kartotek:

18V børsteløs slagskrutrekker

Merke: RYOBI

Modellnummer: R18IDBL

Serienummerserie: 46298301000001 - 46298301999999
