BRUKSANVISNING TETK 18 Li EINHELL

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

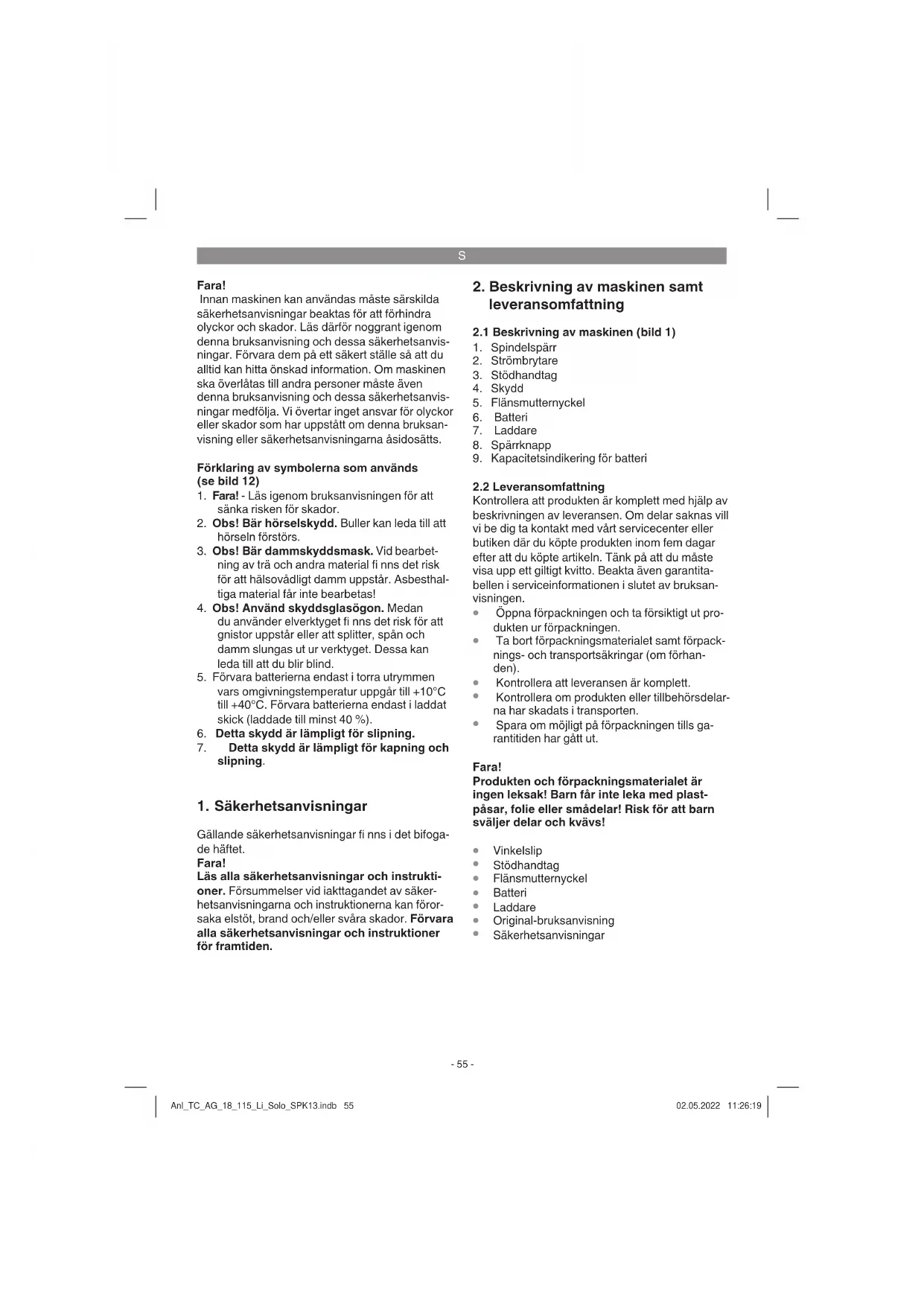

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Förklaring av symbolerna som används (se bild 12)

1. Fara! - Läsigenom brauksanvisningen für att sanka risiken für skador.
2. Obs! Bär hörsksydd. Buller kan leda till att hörsein forstors.
3. Obs! Bar dammskyddsmask. Vid bearbetting av tra och andra material fi nns det risk for att halsovadlig damm uppSTAR. Asbesthal-tiga material far inte bearetas!
4. Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk För att gnistor uppstár eller att splitter,SPAN och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
5. Forvara batterierna endast i torra utrymmen vars omgivningstemperatur uppgar till +10^ till +40^ . Forvara batterierna endast i laddat skick (laddade till minst 40% ).
6. Detta skydd ar lampligt for slipning.
7. Detta skydd ar lampligt for kapning och slipning.

Läs alla sakerhetsanvisingar och instrukti- oner. Forsummelser vid iaktagandet av sakerhetsanvisingarna och instruktionerna kan fororsaka elstö, brand och/eller svara skador. Forvara alla sakerhetsanvisingar och instruktioner for framtiden.

2. Beskrivning av maskinen som leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Spindelsparr
2. Strömbrytare
3. Stodhandtag
4. Skydd
5. Flansmutternyckel
6. Batterji
7. Laddare
8. Sparrknapp
9. Kapacitetsindikering for batteri

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vart servicecenter erler butiken dar du köpte Produkten inom fem dagar after att du köpte articeln. Tänk på att du maste visa upp ett giltigt kvitto. Beakta även garantitäbeni i serviceinformationen i slutet av braksanvisingen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om forhan-den).
• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjlig på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie uller smädelar! Risk for att barn sväljer delar och kvävs!

Vinkelslip
Stodhandtag
Flansmutternyckel
Batteri
Laddare
Original-bruksanvisning
Sakerhetsanvisiningar

3. Ändamåsenlig användning

Vinkelslipen ar avsedd for slipning av metall och sten med hjälp av en lamplig slipskiva och ett lampligt skydd.

Varning! Vinkelslipen fär endast användas till kapning av metall och sten om skyddet, som ar tillgangligt som tillbehör, har monterats.

Maskinen fär endast användas till sitt avsedda andamål. Användninger som sträcker sig utöver detta användningsområde ar ej andamalsenliga. För materiaskador eller personskador som resulterav sādán användning ansvarar användaren/ operatoren själv. Tillverkaren patar sig inget ansvar.

Tänk pa att varaprodukter endast fär användas till andamalsenligt syfte och inte har konstruerats for yrkesmagg, hantverkmassig ether industriell använding. Vi ger dārfor ingen garanti om Produkten ska anvandas inom yrkesmaggica, hantverkmassiga erer industriella verksamheter ell vid liknande aktivitet.

4. Tekniska data

Spanningsforsorjning motor 18 V DC

Nominell varvital .8500 min

Max. skivdiameter 115 mm

Slipskiva 115 x 22 x 6 mm

Kapskiva 115x22x3mm

Ganga pa faste M14

Utgangsspanning laddare 20 V DC

Utgangsström laddare 3 A

Natspanning laddare. 200-250 V~ 50-60 Hz

Batterityp Li-lon

Antal battericeller 10

Batterikapacitet 4,0 Ah

Vikt 1,8 kg

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 60745.

Ljudtrycksinla 75,1 dB(A)

Osakerhet _pA 3 dB

Ljudeff ektnivá 86,1 dB(A)

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktningar) har bestamts enligt EN 60745.

Handtag

Vibrationsemissionsvärde a_h = 6,154~m / s^2 Osakerhet K = 1,5m / s^2

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverktyget anvands. I undantagsfall kan det faktiska vardet avvika fran det angiva vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora oika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en Första bedömming av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration till ett minimum!

Anvandendastintakta maskiner.
Underhäll och rengör maskinen regelbundet.
Anpassaddt arbetssatt till maskinen.
Overbelastainte maskinen.
Lämna in maskinen for översyn vid behov.
Slafiran maskinen om den inte anvands.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppst a grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi liter-mask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Hälsoskador som uppstar av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enigt foreskrift.

S

5. Färe användning

Varning!

Dra alltid ut batteriet innan installlningar utfors pa maskinen.

Läs tvunget igenom dessa anvisningar innan du anvander den batteridrivna maskinen:

Ladda batteriet med den medfoljande laddaren. Ett tomt batteri ar uppladdat after ca 0,5-1 timme.

5.1 Montera stödhandtaget (bild 2)

Vinkelslipen fär inte användas om stöhandtaget (3) saknas.
Stodhandtaget kan skruvas in iett av tre lagen (A, B, C).

VerktygetsidaLampligt ffor
Vänster(pos.A/se bild)	Högerhänganvändare
Höger(pos.B)Vänsterhänganvändare
Upptill(pos.C)Användning av kaps-kivor

5.2 Byta ut och stalla in skyddet (bild 3)

Byta ut

Ta bort flansmuttern (b) och den underligandede spannflansen.
- Lossa på skruven (a) på skyddet (4).
Vrid skyddet (4) 180^ i medsols riktning sa att det pekar uppåt.
Ta av skyddet (4).

Montera i omvänd ordningsföldj.

Stalla in

Ställ in skyddet (4) for att skydda dina händersa att avslipat material flyger ut bort frän dinkropp.
Skyddets (4) placering kan anpassas till aktuella arbetsvillkor: Lossa pa skruven (a) och vrid runt skyddet (4) till avsett lage.
- Se till att skyddet (4) tacker over kuggvaxeln i tillracklig man.
- Skruva fast skruven (a) igen.
- Kontrollera att skyddet (4) sitter fast.

Kontrollera att skyddet sitter fast.

Använd inte vinkelslipen om skyddet saknas.

5.3 PROVKÖRNING AV NYA SLIPSKIVOR

Vinkelslipmaskinen med den monterade slip- ell er avskilnjningssskivan sca gä pa tomgang i minst 1 minut. Vibrerande skivor sca bytas ut omedelbart.

6. Anvanda

6.1 Ladda Li-batteriet (bild 1a-1b)

1. Dra ut batteriet (6) ur handtaget och tryck samtidigt ned sparrknappen (8).
2. Kontrolera att natspanninger som anges pa markskylten stammer overens med natspanninger i vagguttaget. Anslut laddarens (7) stickkontakt till vagguttaget. Den grona lysioden borjar blinka.
3. Skjut fast batteriet pa laddaren.

Underpunkt 10 (Lampor pa laddaren) finns en tabell som forklarar betydelsen av de olica lysioderna pa laddaren.

Om batteriet inte kan laddas maste du kontrollera

att natspanning finns i vagguttaget.
- att det finns fullgod kontakt vid laddningskontakterna i laddaren.

Om batteriet fortfarande inte kan laddas maste du skicka in

• laddaren och laddningsadaptern

batteriet

till var kundtjanstavdelning.

For en professionell returning vill vi be dig att kontakta var kundtjanst aller butiken dar du kope productsen.

När du returnerar eller avfallshanterar batter- rier eller batteridrivnaprodukter, maste du se till att dessa forpackas seperat i plastpäsar for att undvika kortslutninger erler brand!

For att batteriets livslängd skà bli sö lang som möjlig ska batteriet alltid laddas i god tid. Detta ar alltid nödvändigt om du marker att maskinens prestanda börjar forsvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet forstör!

6.2 Strömbrytare (bild 4)

For att undvika olyckor ar vinkelslipen utrustad med en sakerhetsbrytare. Sla pa verktyget genom att trycka strombrytaren (2) at hoGER och sam

S

tidigt skjuta den framat. Tryck strombrytaren (2) bakat for att sla ifran vinkelslipen. Strombrytaren (2) fjadrar da tillbaka till utgangslaget.

Vanta tills maskinen har natt sitt maximala varvtil. Darefter kan du satta vinkelslipen mot arbetsstycket och paborja bearbetningen.

6.3 Kapacitetsindikering for batteriet (bild 1c/pos.9)

Tryck pa knappen (a) for kapacitetsindikering for batteriet. Kapacitetsindikeringen (9) visar batteriets laddningsniva med tre lysdioder.

Alla tre lysdioder ar tanda

Batteriet ar fulladdat.

2 aller 1 lysdioder ar tanda

Batteriet har tillracklig restkapacitet.

1 lysdiod blinkar

Batteriet ar tomt och maste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridis. Dra av batteriet fran maskinen och lát det svalna i rumstemporatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och ar)därmed defekt. Dra av batteriet fran maskinen. Du fär inte langre använda eller förssoka ladda ett defekt batteri.

6.4 Byta ut slipskivor (bild 5)

Fara!

Enkelt skivbyte genom spindelfståsning.
Tryckpaspindelfastlasningen saatt slipskivan halls kvar.
- Oppna flansmuttern med en stjärnhålnyckel (bild 5)
- Byt slip- aller avskilinngsskiva och dra at flansmuttern med stjärnhalnyckeln.

Observera:

Spindelfastlåsningen fär bara tryckas ned dà motorn och slipspindeln ar avstängda.

Spindelfastljasningen ske vara nedtryckt under skivbytet!

När det gäller slip- eller avskilnjningsskivor som är upp till ca 3 mm tjocka skä fl ansmuttern skruvas på med plansidan at slip- eller avskilnjningsskivan.

6.5 Flansernas ordning vid anvandning av slipskivor och avskilningssskivor (bild 6-9)

Arrangemang av flänsen vid användning av en krökt eller rak slipskiva (bild 7)

• Arrangemang av flänsen vid användning av en krökt avskilinngsskivor (bild 8)
  a) Spannflans
  b) Slipskiva
• Arrangement av flänsen vid användning av en rak avskiljngsskiva (bild 9)
  a) Spannflans
  b) Slipskiva

6.6 MOTOR

Motorn maste vara vãl ventilerad under arbetet.
Av den anledningen sca ventilationsöppningarna alltid vara vãl rengjorda.

6.7 SLIPSKIVOR

• Slip-eller avskilnjingssskivan fär aldrig varar större an den foreskrevna diametern.
• Kontrollera fore skivorna tas i bruk vilka varvital som angetts.
• Slip-eller avkiljningsskivans varvat maste vara Hogre an varvtalet d vinkelslipmaskinen gär på tomgang.
  Anvand endast slip- och avskiljningskkivor som ar tillatna fort maxmalt varvtal pa 8.500 min och for en omfangshastighet pa 52 m/sek.
• Kontrollera rotationsriktningen om du vill anvanda diamantskivor. Pilen for rotationsriktningen på diamantskivan maste stämma overens med pilen på maskinen.

Det ar särskilt viktigt att slipverktyg forvaras och transporteras pa basta möjiga satt. Utsatt aldrig slipverktygen for stotar, slag erer vassa kanter (tex om de transporteras erler forvaras i en verktygslada). Detta kon annars leda till att slipverktygen skadas, tex sprickbildning, vilket kan innebara att användaren utsats for faror.

Varning!

6.8 ARBETSANVISNINGAR

6.8.1 Grovslipning (bild 10)

Obs! Använd skyddsanordningen für slipning (medöljer). Bäst resultat vid grovlipping fär ni om ni placerar slipskivan i en vinkel på 30 till 40 grader till silpytan och für den jämnt fram och til baka over arbetsdetaljer.

S

6.8.2 Avskilnjningssspiping (bild 11)

Obs! Använd skyddsanordningen für kapning (fi nns som tillbehör, se 7.3).

Vid avskilnjingsarbeten fär vinkelslipmaskinen inte forskjutas i snittytan. Avskilnjingssskivan maste gora en ren snittkant. For att avkilja hard sten ar det bast att anvanda en diamantavskilnjingssskiva.

Material som innehaller asbest fãr ej bearbetas!
Använd aldrig avskilnjningsskivor till grovlipining.

Mark:

For att hoja batteriets prestanda och användingstid rekommenderar vi att du anvander var 4,0 Ah Power-X-Change.

(Art.-nr.: 45.113.96)

7. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut batteriet om maskinen sha rengoras.

7.1 Rengora maskinen

• Häll skyddsanzordningarna, ventilationsöppeningarna och motorkapan i sö damm- och smutsfritt skick möjigt. Torka av maskinen med en ren duk erller blas av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen after varje användningstillfäll.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning säpa. Använd inga rengörings-ller Lossningsmedel. Dessa kan skada maskinens plastdilar. Se till att inga vātskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg hojs risiken for elektriska slag.

7.2 Underhäll

I maskinens inre fi nns inga delar som kraver underhall.

7.3 Reservdelsbeställning

Lamna foljande uppgifter vid bestallingn av reservdar:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.
  Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns pa www.Einhell-Service.com

10. Lampor pa Iaddaren

Indikieringsstatus		Betydelse och Åtgärder
Rödlysdiod	Grönlysdiod
Frân Blinkar	Driftberedd	Laddaren Är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Frân Laddning		Laddaren snabbladdar batteriet. De olika laddningsiderna anges på lad-daren.Märk! Beroende på befintlig laddningsnivå i batteriet kan de verkliga ladd-ningsiderna till viss del avvika frän angivna laddningstider.
Frân Till Batteriet har laddats och är klart För användning. (READY TO GO)		Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddaren frân elnätet.
Blinkar Frân	Anpassningsladdning	Laddaren har ställts in på ett läge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur är inte i idealområdet.Atgård:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet är defekt.Atgård:Ett defekt batteri fär inte langre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet är for varmt (t ex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljovänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternatively till returning er agaren av elustrustningen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustningen ske skrotas. Efter att den forbrukade urustningen har larnats in till en avfallsstation kan den omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdilar och hjalpmedel utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumention och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän Einhell Germany AG.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparation och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdeler* Kap-, slipskivor
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister erller störningar kan du animä delta på webbplatsen www.Einhell-Service.com. Ge en detailjerad beskrivng av felet som har uppstatt och besvara alltid foljande fragor:

• Fungerade Produkten Forst aller var den defekt From Böjan?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
  Enligt din asikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)?

váraprodukter genomgár en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi star även gärna till tjanst pà Telefon under servicenumret som anges nedan. Foljande punkter gäller for att du ska kunna góra ansprák pa garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas till andamalsenigt syfe och inte har konstruerats for kommersiell, hantverkmassig erer yrkesmssig anvandning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmassiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produits eller anvandning av ej godkanda insatsverktyg ellter tillbehör), frammande partiklar som har trangt in i produits (tex sand, sten erller damm, transportskador), yttre vall erller yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrit naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantitiden fortfarande galler sk ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojglt att stalla ansprak pa garanti after att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell byts ut, dessutom medfor sadana arbeten inte at en ny garantitid borjar galla for produit erer for ev. reservdeler som har monterats in. Detta galler aven vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.Einhell-Service.com. Se till att du har sparat pa kvittot erer ett annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis erer utan markskylt tacks inte av vara garantitjänster eftersom de inte kan identifieras. Om defekten i produits tacks av vara garantitjänster, fär du genast en reparerad ellr ny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin eller som har uppstätt after garantitidens slut. Skicka inprodukten till nedanstäende serviceadress.

För slitage- och föbrkningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.

CZ

Nebezpeci!

Pri pouzivani pistroju musi byt doprozova urcitia bezpecnostni opatreni,aby se zabrano zranenim a skodam.Preitee si proto peclive tento navod k obslze/bepezcnostniPokyny. Dobre si ho/ je ulozte, abyste meli tyto informace kdykoliv po ruce. Pokud predate pistroj jinym osobam, predeje s nim prosim i tento navod k obsslze/bepezcnostniPokyny.Nepreibame zdne ruceni za skodya urazy vznikle v dusledku nedodrozovani tohoto navodu k obsslze a bezpecnostnichPokynu.

Vysvetleni pouzitych symbolu (viz obr. 12)

1. Nebezpec! - Ke sniženi rizika zraneni si precist navod k obsluze.
2. Varovani! Nosto ochranu sluchu. Pusobeni hluku muze zpu sobit ztratu sluchu.
3. Varovani! Nosto ochrannou masku proti prachu. Pri zpracovani dreva a jin'ych material'u muze vznikat zdrivi skodlivy prach. Material obsahujici azbest nesmi byt opracovavan!
4. Varovani Nosto ochrannes bryle. Jiskry vznikajci pri praci nebo odstepy dve, frisky a prachy vystupujici z prestroje mohou zpusobit ztratu viditelnosti.
5. Skladovani akumulator pouze v suchych mistnostech s teplotou okoli od +10^ do +40^ . Akumulatory skladujte pouze v nabitém stavu (min. 40% nabité).
6. Tento ochranny kryt je vhodny k broušeni.
7. Tento ochranny kryt je vhdnky rozbrusovani a brouseni.
