BRUKSANVISNING KD32W804 SONY
- Inställningar, funktioner, internetanslutning, felsökning m.m.
- Öppna hjälpguiden genom att trycka på HELP på fjärrkontrollen och välja Hjälpguide.
Du kan ta fram Hjälpguiden med din smartmobil.
Inställningsmenyer kan ändras utan förvarning.
VIKTIGT – Läs licensavtalet för slutanvändare av programvara innan Sony-produkten används. Genom att använda produkten godkänner du licensavtalet för slutanvändare av programvara. Licensavtalet för programvaran mellan dig och Sony finns tillgängligt på Sonys webbplats (https://www.sony.net/tv-software-licenses3/) eller på produktens skärm. Tryck på Snabbinställningar på fjärrkontrollen och välj [Inställningar] → [Enhetsinställningar] → [Om] → [Juridisk information] → [Meddelanden och licenser].
Obs!
- Innan du använder TV:n ska du läsa "Säkerhetsinformation". Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.
- De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.
- "x"/"xx" som visas i modellnamnet motsvarar en numerisk siffra som har med design, färg eller TV-system att göra.
Identifieringsetiketten placering
Etiketter för modell, tillverkningsdatum (år/månad)* och strömförsörjning finns på TV:ns eller förpackningens baksida.
- Endast för begränsad region/land/TV-modell.
VIKTIGT MEDDELANDE
Meddelande för radioutrustning
Härmed försäkrar Sony Corporation att denna typ av radioutrustning KD-32W800, KD-32W804 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://compliance.sony.eu
För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:
5150 - 5350 MHz-bandet är begränsat till inomhusanvändning endast.
Installation
Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.
Installation
- TV:n bör placeras nära ett lättåtkomligt eluttag.
- Placera TV-apparaten på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.
- Placera TV:n på en plats där den inte kan dras, tryckas eller vältas omkull.

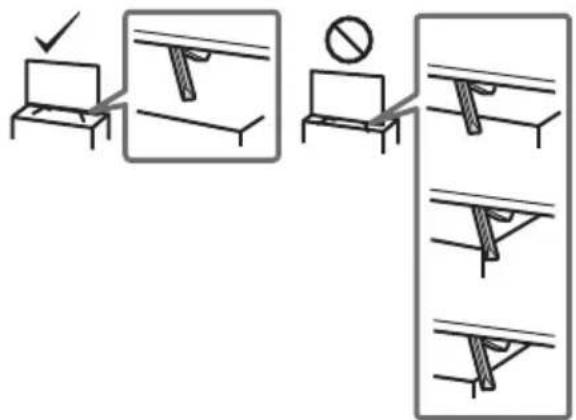

- Montera TV:n så att TV:ns bordstativ inte skjuter ut från TV-bänken (medföljer ej). Om bordstativet skjuter ut från TV-bänken, kan det hända att TV:n välter, faller i golvet och orsakar personskada eller skada på TV:n.
Transport
- Lossa alla kablar från TV:n innan du transporterar den. Det krävs två eller fler personer för att bära en stor TV-apparat.
- När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.
- När du lyfter eller flyttar TV:n ska du hålla den ordentligt i undersidan.
- Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
- Du bör använda originalkartongen och dess emballage när du skickar in TV:n för reparation eller om du flyttar.

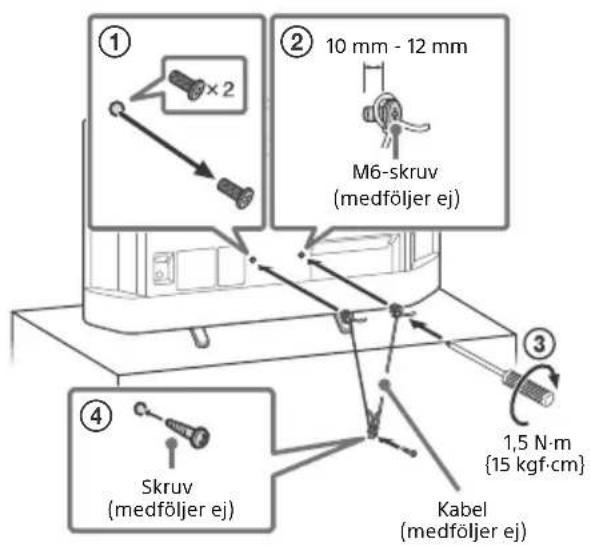

Förebyggande av fall

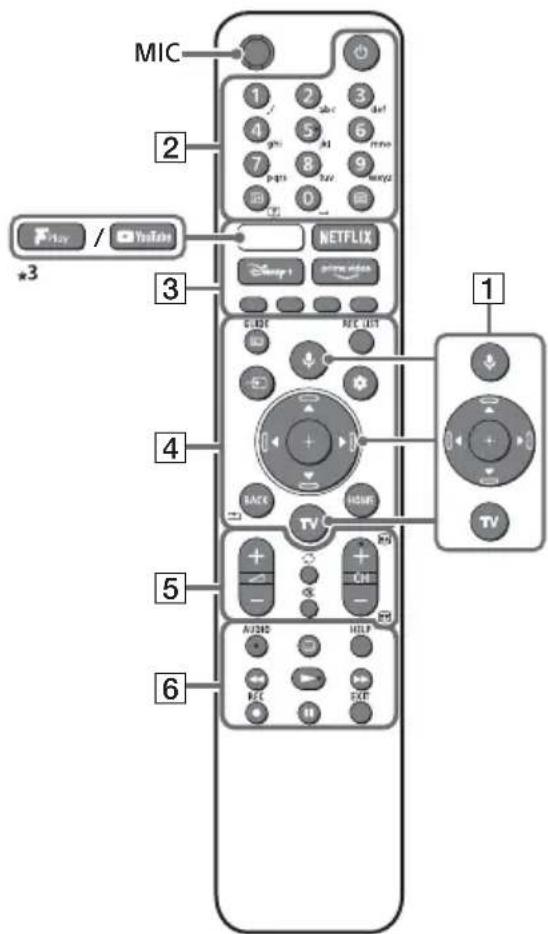

Fjärrkontroll och TV
Fjärrkontrollens form, layout, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/TV-modell/TV-inställningar.
1 (Mikrofon) / Google Assistant):
Använd Google Assistant*2 eller röstsökning*2. Få tips om hur TV:n manövreras genom att trycka på mikrofonknappen på fjärrkontrollen och säga "rösttips".*1
Δ / /Δ / / Menynavigering och -val på skärmen.
TV: Växla till ingång.
2 (Ström)
Sifferknappar
GUIDE Visa den digitala programguiden för TV. REC LIST: Visa Rec-listan för USB HDD. (Ingångsväljare): Visa och välj ingångskälla, osv. (Snabbinställningar): Visa snabbinställningar. BACK/ HOME
5 +/-(Volym) (Hoppa) (Ljudlöst)
CH + / - / 巴 / 1: Välj kanal eller nästa ( )/ föregående (s) sida.
6 AUDIO: Välj ljud för flerspråkig källa eller dubbelt ljud (beroende på programkälla). (Inställning av textning) HELP: Visa Hjälpmenyn.
REC: Spela in det visade programmet på USB HDD. EXIT
7 (Ström)
Fjärrkontroll-sensor / LED
1 Endast för begränsad region/land/TV-modell/språk. 2 En internetanslutning krävs för Google Assistant eller röstsökning. *3 Funktionsstöd beror på region/land/TV-modell.
Använda Väggfästet (tillval) (SU-WL450)* (medföljer ej)
Till kunden:
Sony rekommenderar starkt att du låter din Sony-Återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.
Till Sony-Återförsäljare och installatörer:
Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.
Följ instruktionsguiden som levereras med Väggfästet för din modell. Experthjälp krävs för installation av denna TV, speciellt för att avgöra väggens styrka att hålla TV:ns vikt. - Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation. - Endast en behörig servicetekniker bör utföra vägginstallationer. - Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive: - Väggfäste SU-WL450 - Använd de skruvar som levererades med Väggfästet när Väggfästet monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mitt från Väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på Väggfästets modell. Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.
- Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du åter vill montera bordsstativet. Förvara skruvarna oåtkomligt för små barn.
- Endast för begränsad region/land/TV-modell.
Felsökning
För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg.
1 Starta om TV:n genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på TV:n och håll den intryckt. Vänta i två minuter och anslut sedan strömsladden. Eller tryck på strömbrytarknappen på TV:n i cirka 40 sekunder tills TV:n stängs av. 2 Se hjälpmenyn genom att trycka på HELP på fjärrkontrollen. 3 Anslut din TV till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din TV uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar. 4 Gå in på Sonys supportwebbplats (information finns i slutet av denna manual).
När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.
Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.
Fjärrkontrollen fungerar inte.
- Byt ut batterierna. Lösenordet till barnlåset har glömts av.
- Ange 9999 för PIN-koden och ange en ny PIN-kod.
Se hjälpguiden för mer information om felsökning.
Specifikationer
System
Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning
TV-system: Beroende på val av land/område/
TV-modell
Analog: B/G, D/K, I
Digital: DVB-T/DVB-C/DVB-T2
Satellit: DVB-S/DVB-S2
Färgsystem: PAL/SECAM
Kanaltäckning: Beroende på val av land/
område/TV-modell
Analog: UHF/VHF/kabel
Digital: UHF/VHF/kabel
Satellit: IF-frekvens 950-2150 MHz
Ljudutgång: 5 W + 5 W
Trådlös teknik
Protokoll IEEE 802.11a/b/g/n
Bluetooth® version 5.0
Frekvensband
| Frekvensområde Utgångseffekt |
| Trådlöst LAN (TV) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 23,0 dBm |
| 5470-5725 MHz | < 30,0 dBm |
| 5725-5875 MHz | < 13,98 dBm |
| Bluetooth® (TV) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth® (Fjärrkontroll) |
| 2400-2483,5 MHz < 10,0 dBm |
Uttag för ingångar/utgångar
Antenn/kabel
75 ohms externt uttag för VHF/UHF
Satellitantenn
Honkontakt av F-Typ, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton,
Distribution via enkel kabel-TV EN50494.
HDMI IN 1/2/3 (HDCP 1.4-kompatibel)
Video:
HDMI-videoformat:
480i, 480p, 576i, 576p, 720p (50 Hz, 60 Hz), 1080i (50 Hz, 60 Hz), 1080p (24 Hz, 30 Hz, 50 Hz, 60 Hz)
HDMI PC-stött format:
640 × 480 @ 60 Hz, 800 × 600 @ 60 Hz, 1024 × 768 @ 60 Hz, 1360 × 768 @ 60 Hz
Ljud:
Digitalt optiskt uttag (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio)
∩ (Stereominiuttag)
Hörlurar
1,2 (HDD REC)
USB-port 1 har stöd för High Speed USB (USB 2.0)
USB-port 2 har stöd för High Speed USB (USB 2.0)
CAM-plats (CA-modul)
LAN
10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö kan anslutningshastigheten avvika.
Kommunikationshastighet och -kvalitet garanteras inte.)
Strömförsörjning
220 V - 240 V växelström (AC), 50 Hz
Energieffektivitetsklass*2
KD-32W800: A+
KD-32W804: A+
Skärmstorlek (diagonalt uppmätt) (Ca.)
KD-32W800: 80,0 cm / 32 tum
KD-32W804: 80,0 cm / 32 tum
Energiförbrukning*2
I [Standard]-läge
KD-32W800: 60 W
KD-32W804: 60 W
KD-32W804: 47 kWh per år
Energiförbrukning i standbyläge
0,50 W (10 W i programvaruuppdateringsläge/EPG-uppdateringsläge)
500 mA (för USB1 och USB2)
Mått (Ca.) (b × h × d) (cm)
med bordsstativ
KD-32W800: 73,3 × 46,8 × 18,9
KD-32W804: 73,3 × 46,8 × 18,9
utan bordsstativ
KD-32W800: 73,3 × 43,5 × 7,8
KD-32W804: 73,3 × 43,5 × 7,8
Vikt (Ca.) (kg)
med bordsstativ
KD-32W800: 5,0
KD-32W804: 5,0
utan bordsstativ
KD-32W800: 4,9
KD-32W804: 4,9
Övrigt
Valfritt tillbehör
Väggfäste: SU-WL450
Användningstemperatur: 0°C - 40°C
Luftfuktighet vid användning: 10% - 80%
relativ luftfuktighet (icke-kondenserande)
*1 Anslut ditt ljudsystem till HDMI IN 1 för att sända TV-ljud till ditt ljudsystem.
*2 Denna information gäller för EU och andra länder vilkas relevanta förordningar är baserade på EU:s energimärkningsförordning.
*3 Energiförbrukning i kWh per år, baseras på TV:ns strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.
*4 Energiförbrukning i kWh per år, baseras på TV:ns strömförbrukning under 8 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.
*5 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.
*6 Effektförbrukningen i standbyläge ökar när din TV är ansluten till nätverket.
Obs!
- Tillgången på valfria tillbehör beror på land/region/ TV-modell/lager.
- Design och specifikationer kan ändras utan förvarning.
- Abonnemang på tjänster och program kan krävas och ytterligare villkor, förutsättningar och/eller avgifter kan gälla vid användning av Google Assistant.
- Informationsbladet i denna manual är för KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webbplats för information om (EU) 2019/2013.
Anmärkningar om digital TV
- Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och nätverksfunktioner kanske inte är tillgängliga i alla länder eller områden. Vissa funktioner kanske inte är aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift för sina tjänster. Denna TV stöder digital sändning med användning av MPEG-2-, H.264/MPEG-4 AVC- och H.265/HEVC-codecs, men kompatibilitet med alla operatörs-/tjänstsignaler, vilka kan variera med tiden, kan inte garanteras.
- Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.
- Tillverkad på licens från Dolby Laboratories. Dolby, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories Licensing Corporation.
- Google TV och relaterade logotyper är varumärken som tillhör Google LLC.
- Netflix är ett registrerat varumärke som tillhör Netflix, Inc.
- DiSEqCTM är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner. TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.
- Alla andra varumärken tillhör sina respektive ägare.
Produktregistreringsnummer
(KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 2019/2013)
KD-32W800: (448133),
- Modellidentifierare följt av "/1" anger ett nytt Produktregistreringsnummer i EPREL-databasen i enlighet med Nivå 2-kraven som trädde i kraft i mars 2023. Se energietiketten som denna produkt innehåller för att bekräfta vilken modellidentifierare som motsvarar din enhet.
Årligt energiförbruk
KD-32W800: 47 kWh per år
KD-32W804: 47 kWh per år
Strömförbrukning i standby 2 5*6
0,50 W (10 W i programvaru- /
EPG-uppdateringstillstånd)
Skärmupplösning (vågrät × lodrät) (pixlar)
1366 × 768
Uteffekt
